二分之三电气主接线的简要介绍
二分之三接线

个人收集整理仅供参考学习
3/2接线
3/2接线方式中2条母线之间3个开关串联,形成一串。
在一串中从相邻的2个开关之间引出元件,即3个开关供两个元件,中间开关作为共用,相当于每个元件用1.5个开关,因此也称为一个半开关接线。
在3/2接线的一串中,接于母线的2台开关(如5011、5013)称之为边开关,中间的开关(如5012)称之为中间开关或联络开关。
图中所示的3/2开关接线是“完整串”。
但由于500 kV变电所初期规模小,扩建次数多,最终规模大,所以经常存在“半串”的过渡过程,即1串中只有2个母线开关同时供1条线路,且设备命名编号也鉴于远景考虑做相应的改变。
此时虽然它已不是严格意义上的一个半开关供1条线路,但仍具有3/2开关接线可靠性、灵活性的优点,还是称之为3/2开关接线的一种形式。
“不完整串”就是上面说的“半串”。
由线路和线路构成一串,称为“线线串”。
由线路和变压器构成一串,称为“线变串”。
又称一台半断路器接线,又称二分之三接线。
一台半断路器接线的主要优点:(1)可靠性高。
(2)运行灵活性好。
(3)操作检修方便。
在一台半断路器接线中,一般应采用交叉配置的原则,即同名回路应接在不同串内,电源回路宜与出线回路配合成串。
此外,同名回路还宜接在不同侧的母线上。
这种接线的主要缺点是投资大、继电保护装置复杂。
二分之三接线系统介绍及刀闸操作

测量保护装置跳闸压板两端是否有电压的问题:
运行中为了检验保护装置是否存在误动(即接点已闭合未返回),在投跳闸压板前需 要测量压板两端是否有电压,通常有2种测量方法: 方法一:压板两端分别对地测量。正常时应为,正极对地 0,负极对地≤110V。 如继电器接点已闭合,则正级对地≤110V,负极对地≤110V。即压板两端存在异极 性电压,这时应严禁投压板。 方法二:直接测量两端子之间是否有电压。正常时,保护接点未闭合,不能构成回 路,两端电压为0。如保护接点闭合,测量两端电压为220 V左右,这时应严禁投板。 注意:如果系统中发生直流接地时,应严禁按方法一操作,因为这时如果保护接点 闭合,会造成BCJ误动,开关误跳或直流保险熔断的可能;如果采用方法二,一定
5021-2、5031-2等刀闸,不影响供电
2. 任何一组母线故障不影响机组和出线运行 如:500kV #2M故障,5013、5023、5033开关跳闸,但不影响其它进出
线的运行
500kV #2M检修时,需要将 5013、5023、5033开关断开,此时若 500kV #1M又发生故障,则5011、5021、5031开关将跳闸,两组母 线均推出运行,但全厂对外仍可继续供电
C:线路或主变运行,母线侧断路器转入检 修的操作。
如带负荷拉闸事故发生在线路或主变侧,两侧断路 器跳闸,造成线路或主变停电,影响系统安全运行。 如带负荷拉闸事故发生在母线侧,母线上所有断路 器跳闸,切除故障点,不影响线路及主变正常运行。 所以应按照断路器(开关) —母线侧隔离开关(刀 闸)—线路或主变侧隔离开关(刀闸)的顺序依次 操作。送电操作应与上述相反的顺序进行。
B:线路或主变运行,母线停电的操作。
如带负荷拉闸事故发生在母线侧,母线上所
有断路器跳闸,切除故障点,保证线路及主 变正常运行;如带负荷拉闸事故发生在线路 或主变侧,两侧断路器跳闸,造成线路或主 变停电事故,危及电网安全运行。所以应按 照断路器(开关)—母线侧隔离开关(刀 闸)—线路或主变侧隔离开关(刀闸)的顺 序依次操作。送电操作应与上述相反的顺序 进行。
二分之三电气主接线的简要介绍

C:线路或主变停电时,断路器合环运行的操作。 如带负荷合闸事故发生在短引线侧,两侧断路
器跳闸切除故障,不影响系统安全运行。如发生 带负荷合闸事故发生在母线侧,造成母线无电压 ,此时变为单母线运行方式,运行的可靠性降低 。所以应按照母线侧隔离开关(刀闸)-短引线 侧隔离开关(刀闸)-断路器(开关)的顺序依 次操作。解环操作应与上述相反的顺序进行。
欧姆龙贸易(上海)有限公司
在装设1000MW发电机组大容量发电厂中,一个半 断路器主接线已经得到了广泛的应用。在建设初 期,一般机组和出线都较少,通常为两串。在此 情况下,电源(进线)和出线的接入可采用两种 方式:交叉接线和不交叉接线(常规接线)。交 叉接线如图(a)所示,将两个同名元件分别布置 在不同串上,并且分别靠近不同母线接入。即电 源(进线)和出线相互交叉配置。常规接线如图 (b)所示,它也是将同名元件分别接在不同的串 上,但所有同名元件都靠近某一母线(进线靠近 一组母线,出线靠近另一组母线)。
欧姆龙贸易(上海)有限公司
欧姆龙贸易(上海)有限公司
五、二分之三电气主接线的运行方式: 1、正常运行方式。两组母线同时运行,所有断
路器和隔离开关均合上。 2、一条线路停电、断路器合环的运行方式。线
路停电时,考虑到供电的可靠性,将检修线路两 侧的断路器合上,检修线路的隔离开关拉开。?
3、断路器检修时的运行方式。任何一台断路器 检修,可以将两侧隔离开关拉开。
欧姆龙贸易(上海)有限公司
1、母线侧断路器(如5011断路器或5013断路器 )倒闸操作顺序:
A:线路或主变停电过程的操作。 如带负荷拉闸事故发生在线路或主变侧,两侧
断路器跳闸,切除故障点,保证其他线路、主变 及母线正常运行;如发生带负荷拉闸事故发生在 母线侧,母线上所有断路器跳闸,造成母线无电 压,威胁系统安全运行。所以应按照断路器(开 关)—线路或主变侧隔离开关(刀闸)—母线侧 隔离开关(刀闸)的顺序依次操作。送电操作应 与上述相反的顺序进行。
二分之三电气主接线的简要介绍

二分之三电气主接线的简要介绍二分之三电气主接线是一种在电气系统中常用的电气主接线方式。
它通过将电气设备连接到三个电气回路中的两个回路上,以使电气设备能够在正常运行时能够同时获得两个电源回路的供电。
这种接线方式能够提高电气设备的可靠性和可用性,并提供系统备用性能。
为了实现二分之三电气主接线,首先需要将主要设备的电源接线柜分成两组,并将每组柜分别连接到两个电源回路上。
这样,在正常情况下,设备将同时获得两个电源回路的供电。
而在一个回路发生故障时,设备将通过另一个回路继续供电。
为了实现故障切换功能,二分之三电气主接线常常使用自动开关装置,例如自动切换开关(ATS)或静态转换开关(STS)。
这些开关装置可以根据电源回路的状态自动切换供电源,以确保设备在电源故障时能够快速切换到备用电源。
此外,二分之三电气主接线还需要精确的电源回路设计,以确保两个回路之间的负荷尽可能均衡。
如果负荷不平衡,可能会导致其中一个回路过载或另一个回路闲置。
因此,在设计和规划电气主接线时,需要仔细考虑负荷的分布和电源回路的容量,以确保负载平衡和系统的可靠性。
通过采用二分之三电气主接线,可以提高电气系统的可用性和可靠性。
无论是在正常运行还是发生故障时,设备都能够获得连续和稳定的供电。
这对于一些对电源要求高、不能容忍停电的设备来说尤为重要,例如数据中心、医院手术室等。
在这些领域,二分之三电气主接线已经成为一种常见的电气系统设计方案。
综上所述,二分之三电气主接线是一种在电气系统中常用的接线方式,它通过将设备连接到两个电源回路,提高了设备的可靠性和可用性。
通过适当的电源回路设计和自动开关装置的配合,可以实现设备的故障切换,确保设备在电源故障时能够快速切换到备用电源。
这种接线方式在对电源要求高的设备和场所中得到广泛应用,并成为了一种重要的电气系统设计方案。
二分之三接线系统介绍及刀闸操作

5P20
线路I
5P20 5P20
0.2
TPY TPY 2DL 线路II保护2
5P20
TPY TPY
5P20
0.2
线路II保护1
失灵及短引线保护 线路II测量
0.2
5P20 5P20
II母线差动保护 3DL
线路II
TPY TPY
5P20
II母线
线路保护
电流保护:带方向和不带方向 接地保护:零序电流、电压保护和接地距 离保护 相间距离保护 纵联保护

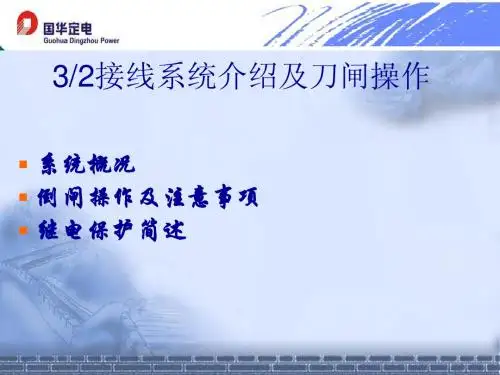

3/2接线系统介绍及刀闸操作
系统概况 倒闸操作及注意事项 继电保护简述
3/2接线介绍
接线图
运行方式:
1)、正常运行方式。定洲电厂2号机组、3号机组、4号机组 接入500kV升压站,为一个半断路器接线,两个完整串和一 个不完整串。升压站共两条500kV母线和两条出线厂清I线和 厂清II线。 2)、线路停电、断路器合环的运行方式。线路停电时,考 虑到供电的可靠性,常常将检修线路的断路器合上,检修线 路的隔离开关拉开; 3)、断路器检修时运行方式。任何一台断路器检修,可以 将两侧隔离开关拉开; 4)、母线检修时的运行方式。断开母线断路器及其两侧隔 离开关。这种方式相当于单母线允许,运行可靠性低,所以 应尽量的缩短单母线运行时间 。
E:线路或主变停电时,断路器合环运行的 操作。
如带负荷合闸事故发生在线路侧,两侧断路器跳 闸切除故障,不影响系统安全运行。如发生带负 荷合闸事故发生在母线侧,造成母线无电压,此 时变为单母线运行方式,运行的可靠性降低。所 以应按照母线侧隔离开关(刀闸)—线路侧隔离 开关(刀闸)—断路器(开关)的顺序依次操作。 解环操作应与上述相反的顺序进行。
电气3/2接线概述

3/2接线特点:500KV变电所在高压系统中一般担负汇集电能、重新分配负荷、输送功率等多重任务.因此它是高压输电系统中的重要地位非常关键。
目前我国500KV变电所电气主接线一般采用双母线四分段带旁路和3/2断路器的接线方式。
3/2断路器接线方式的运行优点日渐凸现,所以,现在用3/2接线方式的多。
————--—--——-------—--———---—---—--1、主要运行方式:1)、正常运行方式。
两组母线同时运行,所有断路器和隔离开关均合上;2)、线路停电,断路器并串运行方式。
线路停电时,考虑到供电的可靠性,常常将检修线路的断路器合上,将检修线路的线路侧隔离开关拉开;3)、断路器检修时运行方式,任何一台断路器检修,可以仅将该断路器及两侧隔离开关拉开;4)、母线检修时的运行方式。
断开母线断路器及其两侧隔离开关.这种方式相当于单母线允许,运行可靠性低,所以应尽量的缩短单母线运行时间.-———-—-——--—-—--—-——-—-—-——--——----2、3/2断路器主接线的优缺点:1)、优点:A、供电可靠性高。
每一回路有两台断路器供电,发生母线故障或断路器故障时不会导致出线停电;B、运行调度灵活。
正常运行时两组母线和所有断路器都投入工作,从而形成多环路供电方式;C、倒闸操作方便,特别是对于母线停电的操作,不需要像双母线接线方式时进行到负荷倒排操作,所以操作较简单.但是检修断路器或检修母线或检修线路,只要涉及断路器检修,就要注意二次回路的切换(主要是重合闸先投压板和失灵启动母差、失灵启动其它线路、失灵启动远跳等压板的投退).2)、缺点:二次接线复杂.特别是CT配置比较多。
在重叠区故障,保护动作繁杂。
再者,与双母线相比,运行经验还不够丰富。
目前看来,最大的缺点是造成整个系统全部接死,无法分裂运行。
由于现在系统短路电流超标,经常需要母线分列运行。
对于双母线接线方式就容易实现,而2/3接线方式就无法实现。
二分之三断路器接线方式的分析

二分之三断路器接线方式的分析一、二分之三断路器的基本结构与工作原理二分之三断路器由三个独立的极柱组成,其中两个极柱为恒动触头,另一个为活动触头。
当电路正常通电时,恒动触头与活动触头闭合,电流经过断路器到达负载端。
而当电路发生短路或过负荷故障时,中间的活动触头会打开,从而使电路断开,切断电流。
二、二分之三断路器的接线方式1.星-三角接法星-三角接法是二分之三断路器最常见的接线方式,适用于三相异或式电动机的起动与制动。
在这种接法中,断路器三个极柱的恒动触头分别与电机起动绕组相连,活动触头则与电机工作绕组相连。
实际中,活动触头上还会接一个辅助触头,用于在切换过程中过渡电流。
2.并联接法并联接法又称为二分之三联合接法,适用于电力系统中的柜内干线与用户回路的接线。
在这种接法中,断路器的三个极柱和负载并联连接,通过并联电流分配器实现电流的合理分配,保持三个极柱的负载电流基本相等。
3.联合接法联合接法是将多个二分之三断路器通过联合器进行串联连接,实现对大容量负载的保护。
在这种接法中,每个断路器的恒动触头与活动触头相连,活动触头上接一个辅助触头。
通过联合器进行联合连接,当其中一个断路器打开时,其他断路器也会跟随断开,以实现对大负载的保护。
1.星-三角接法的优点是操作简单灵活,适用于起动和制动电动机。
缺点是起动电流大,对电力系统的影响较大。
2.并联接法的优点是电流能够合理分配,保持三相电流基本相等,有利于提高系统的可靠性和平衡性。
缺点是在故障发生时需要及时排除故障,防止故障扩大。
3.联合接法对大容量负载的保护效果较好,能够提高系统的可靠性。
但需要注意的是,联合接法需要保证每个断路器的负载电流基本相等,否则会导致负载不均衡,影响电力系统的正常运行。
四、总结二分之三断路器是一种常见的保护设备,在电力系统中的使用十分广泛。
不同的接线方式适用于不同的应用场景,通过合理选择接线方式,能够保证电力系统的安全运行和负载的正常工作。
二分之三接线系统介绍及刀闸操作

3/2接线介绍
接线图
运行方式:
1)、正常运行方式。定洲电厂2号机组、3号机组、4号机组 接入500kV升压站,为一个半断路器接线,两个完整串和一 个不完整串。升压站共两条500kV母线和两条出线厂清I线和 厂清II线。 2)、线路停电、断路器合环的运行方式。线路停电时,考 虑到供电的可靠性,常常将检修线路的断路器合上,检修线 路的隔离开关拉开; 3)、断路器检修时运行方式。任何一台断路器检修,可以 将两侧隔离开关拉开; 4)、母线检修时的运行方式。断开母线断路器及其两侧隔 离开关。这种方式相当于单母线允许,运行可靠性低,所以 应尽量的缩短单母线运行时间 。
C:线路或主变运行,母线侧断路器转入检 修的操作。
如带负荷拉闸事故发生在线路或主变侧,两侧断路 器跳闸,造成线路或主变停电,影响系统安全运行。 如带负荷拉闸事故发生在母线侧,母线上所有断路 器跳闸,切除故障点,不影响线路及主变正常运行。 所以应按照断路器(开关)—母线侧隔离开关(刀 闸)—线路或主变侧隔离开关(刀闸)的顺序依次 操作。送电操作应与上述相反的顺序进行。
(BCJ为保护出口总口继电器)
开关转检修时,合闸保险、控制保险的投取问 题:
一般规定:合闸保险(电磁式)应在开关拉开后即取 下(恢复时,合开关前合上),控制保险应在开关两 侧刀闸已拉开,接地刀闸合上后取下(恢复时,拉 开地刀前即放上控制保险),理由如下:
(1) 开关拉开后即取下合闸保险,主要是防止接下 来进行的刀闸操作中开关自动合上而造成带负荷拉 刀闸。 (2) 接地刀闸合上后取控制保险,主要是防止如发 生带负荷拉刀闸等误操作时开关能跳闸。如果在拉 开刀闸之前取下控制保险,则会因故障时开关不能 跳闸而扩大事故。同时,刀闸、接地刀闸一次性操 作,节省操作时间,又可防止误入其他间隔。(我 厂接地刀闸为手动操作方式)
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
A、边断路器的失灵保护动作后应该跳开
边断路器所在母线上的所有断路器和 中断路器并起动远方跳闸功能(或跳 变压器各侧断路器)。
边断路器的失灵保护由母线保护或线路保 护或变压器保护或充电保护起动,失灵保 护动作后再跳一次本断路器并跳该母线上 的所有断路器和中断路器。如果连接元件 是线路的话还起动该线路的远跳,如果连 接元件是变压器的话则起动变压器保护的 跳闸继电器跳各侧断路器。
B:线路或主变运行,母线停电的操作。 如带负荷拉闸事故发生在母线侧,母线上所 有断路器跳闸,切除故障点,保证线路及主变正 常运行;如带负荷拉闸事故发生在线路或主变侧, 两侧断路器跳闸,造成线路或主变停电事故,危 及电网安全运行。所以应按照断路器(开关)— 母线侧隔离开关(刀闸)—线路或主变侧隔离开 关(刀闸)的顺序依次操作。送电操作应与上述 相反的顺序进行。
变电站2
11DL
L3
1DLRCS921 失灵跳闸
12DL 远跳通道 L1线
Ll线 RCS925 跳闸
Ⅰ 1DL 4DL 2DL L2线 6DL 3DL Ⅱ
13DL
5DL
21DL
22DL 变电站3 23DL
变电站1
图1.3 母线故障跳1DL失灵跳闸
变电站2
11DL
L3
3DLRCS9 21失灵跳 闸
2、运行调度灵活。正常运行时两组母线 和所有断路器都投入工作,从而形成 多环路供电方式。 3、倒闸操作方便。隔离开关一般仅作检 修用,检修断路器时,直接操作即可, 检修母线时,二次回路不需要切换。
三、二分之三电气主接线的缺点: 1、主要缺点就是投资大,断路器多,继电 保护等接线复杂化,维护量相对也大。 2、 二次接线及保护配置更复杂,比较突出的 是断路器失灵保护,特别是CT配置比较多, 在重叠区故障,保护动作繁杂。
2、500kV引线差动: 由于当线路(或机组)停运,拉开隔离开 关之后,线路PT也随之退出运行,线路上 原有的主保护也退出运行,所以如果在隔 离开关到原有串中的断路器之间发生故障 时,将没有保护能迅速切除故障,故配置 短引线保护,所以一般用线路(或机组) 的隔离开关的辅助接点来控制投、退保护。 即:线路停,短引线投,反之相同 。
2、中间断路器倒闸操作顺序 A:中间断路器一侧线路或主变运行,另一侧线 路或主变需要停电的操作。 如带负荷拉闸事故发生在线路或主变运行侧, 造成运行中的线路或主变两侧断路器跳闸。如带 负荷拉闸事故发生在需要停电的一侧,线路两侧 断路器跳闸切除故障,不影响电网安全运行。所 以应按照断路器(开关)—停电侧隔离开关(刀 闸)—运行侧隔离开关(刀闸)的顺序依次操作, 送电操作应与上述相反的顺序进行。
500KV户外GIS设备
华能玉环电厂500KV设备
接地隔离开关
隔离开关
避雷器
母线
断路器 机构
断路器
八、500kV升压站保护配置:
• 500kV母线差动 • 500kV引线差动
• 500kV断路器失灵
1、500kV母线差动: 因为母线上只有进出线路,正常运行情况, 进出电流的大小相等,相位相同。如果母 线发生故障,这一平衡就会破坏。有的保 护采用比较电流是否平衡,有的保护采用 比较电流相位是否一致,有的二者兼有, 一旦判别出母线故障,立即启动保护动作 元件,跳开母线上的所有断路器。
B:线路或主变停电时,断路器合环运行的操 作。
如带负荷合闸事故发生在线路侧,两侧断路 器跳闸切除故障,不影响系统安全运行。如发生 带负荷合闸事故发生在母线侧,造成母线无电压, 此时变为单母线运行方式,运行的可靠性降低。 所以应按照母线侧隔离开关(刀闸)—线路侧隔 离开关(刀闸)—断路器(开关)的顺序依次操 作。解环操作应与上述相反的顺序进行。
二分之三电气主接线图:
二、二分之三电气主接线的优点:
1、任何一组母线或者断路器退出工作时都不影 响机组和出线运行。 如:500kV#1M检修,只需断开5011、5021、5031 开关及它们的母线侧刀闸,不影响系统的供电。 500kV #2M故障,5013、5023、5033开关 跳闸,但不影响其它进出线的运行。 500kV #2M检修时,需要将5013、5023、 5033开关断开,此时若500kV #1M又发生故障, 则5011、5021、5031开关将跳闸,两组母线均 退出运行,但全厂对外仍可继续供电。
六、倒闸操作注意要点 操作原则:二分之三接线倒闸操作顺序。电力安 全工作规程中规定,停电拉闸操作必须按照断路 器(开关)―负荷侧隔离开关(刀闸)—母线侧 隔离开关(刀闸)的顺序依次操作,送电操作应 与上述相反的顺序进行。依据这样的一个原则, 在二分之三接线中意义却并不是太大。根据二分 之三接线特点,很容易理解到线路或变压器比母 线更为重要,所以,我们有必要深入探讨如果断 路器两侧隔离开关发生带负荷拉闸事故对系统影 响程度的不同,来确定拉闸顺序。
C:中间断路器两侧线路或主变都运行,中间 断路器转入检修停电的操作。
顺序应视断路器两侧发生带负荷拉闸事故对 电网的影响程度进行考虑。即按照断路器(开 关)—对电网的影响较小一侧的隔离开关(刀 闸)—对电网的影响较大一侧的隔离开关(刀闸) 的顺序依次操作。送电操作应与上述相反的顺序 进行。?
七、500KV GIS设备: 气体绝缘金属封闭开关设备(Gas Insulated Switchgear)简 称GIS,是指全部或部分采用气体而不采用处于大气压下 的空气作为绝缘介质的金属封闭开关设备。它是由断路器、 隔离开关、负荷开关、接地开关、避雷器、互感器、套管 或电缆终端,以及母线等元件相互直接联结在一起而构成, 而且只能在这种方式下运行。GIS的断路器一般由液压、 气动、弹簧机构操作,隔离开关和接地开关一般由气动、 手动、电动或电动弹簧机构操作。GIS在输电线路中起着 控制和保护作用,它是最重要的输配电设备之一。GIS具 有体积小,占地面积少,易于安装建设,不受外界环境影 响,运行安全可靠,配置灵活,维护简单,检修周期长等 特点,已逐步取代空气和少油产品。
四、本厂二分之三电气主接线: 本期工程2X1000MW机组采用发电机-变 压器组单元接线,以500kV电压接入系统。 500kV配电装置采用户外GIS。500kV采用 二分之三接线方式,2回出线和2回进线构 成2个完整串。发电机与主变压器用离相封 闭母线相连接,500kV GIS与主变压器间采 用架空导线连接。
五、二分之三电气主接线的运行方式: 1、正常运行方式。两组母线同时运行,所有断 路器和隔离开关均合上。 2、一条线路停电、断路器合环的运行方式。线 路停电时,考虑到供电的可靠性,将检修线路两 侧的断路器合上,检修线路的隔离开关拉开。? 3、断路器检修时的运行方式。任何一台断路器 检修,可以将两侧隔离开关拉开。 4、母线检修时的运行方式。断开母线断路器及 其两侧隔离开关。这种方式相当于单母线运行, 运行可靠性低,所以应尽量的缩短单母线运行时 间。
二分之三电气主接线的 简要介绍
生产准备部 付光辉 2013年04月
一、二分之三电气主接线的定义: 二分之三接线,它是由两个元件(线路 或发变组)引线用三台断路器接往两 组母线组成二分之三接线,每一回路 经一台断路器接至母线,两回路间设 一联络断路器形成一串,又称一个半 断路器接线方式。
在装设1000MW发电机组大容量发电厂中,一个 半断路器主接线已经得到了广泛的应用。在建设 初期,一般机组和出线都较少,通常为两串。在 此情况下,电源(进线)和出线的接入可采用两 种方式:交叉接线和不交叉接线(常规接线)。 交叉接线如图(a)所示,将两个同名元件分别布 置在不同串上,并且分别靠近不同母线接入。即 电源(进线)和出线相互交叉配置。常规接线如 图(b)所示,它也是将同名元件分别接在不同的 串上,但所有同名元件都靠近某一母线(进线靠 近一组母线,出线靠近另一组母线)。
C:线路或主变停电时,断路器合环运行的操作。 如带负荷合闸事故发生在短引线侧,两侧断 路器跳闸切除故障,不影响系统安全运行。如发 生带负荷合闸事故发生在母线侧,造成母线无电 压,此时变为单母线运行方式,运行的可靠性降 低。所以应按照母线侧隔离开关(刀闸)-短引 线侧隔离开关(刀闸)-断路器(开关)的顺序 依次操作。解环操作应与上述相反的顺序进行。
3、500kV断路器失灵:
电力系统中,输电线路、变压器、母线发 生故障,保护动作切除故障时,故障元件 的断路器拒切,即断路器失灵而安装的保 护。
断路器失灵保护是指故障电气设备的 继电保护动作发出跳闸命令而断路器拒动 时,利用故障设备的保护动作信息与拒动 断路器的电流信息构成对断路器失灵的判 别,能够以较短的时限切除同一厂站内其 他有关的断路器,使停电范围限制在最小, 从而保证整个电网的稳定运行,避免造成 发电机、变压器等故障元件的严重烧损和 电网的崩溃瓦解事故。
L1
L2
L1
L2
501 502 503
504 505 506
501 502 503
504 505 506
T1
T2
T1
T2
(a)
(b)
通过分析可知,一个半断路器交叉接线比不交叉 接线具有更高的运行可靠性,可以减少特殊运行 方式下事故的扩大。例如,当一串中的联络开关 (如502)在检修或停用,此时另一串的联络开关 发生异常跳闸或事故跳闸(出线L2故障或进线T2 故障)时,对非交叉接线将造成切除两个电源, 相应的两台发电机甩负荷,电厂于系统完全解列; 而对交叉接线而言,至少还有一个电源可向系统 持续供电。L2故障时T2向L1供电,T2故障时T1向 L2送电,仅是联络开关505异常跳开时也不影响两 台发电机向系统送电。但是交叉接线的配电装置 布置较为复杂。
12D L
Ⅰ 4DL 2DL 1DL L1线 13D L
5DL
6DL
3DL
7DL
Ⅱ
8DL 变电站1 图1.7 变压器故障3DL失灵跳闸开关
B、中断路器的失灵保护动作后应该跳 开它两侧的两个边断路器,并起动远 方跳闸功能跳与中断路器相连的线路 的对侧断路器(或跳变压器各侧断路 器)。由于边断路器与中断路器失灵 保护跳闸对象不同,所以失灵保护要 单独跟着断路器设置。
