锌铝合金涂层与有机涂层耐盐雾腐蚀性对比
锌铝合金涂层与有机涂层耐盐雾腐蚀性对比
摘要
研究了锌铝合金涂层与有机涂层的耐盐雾性能，在防腐涂层体系中，锌铝合金涂层的耐盐雾防腐性能好于有机涂层；而在防腐防污涂层体系中由于防污漆含有铜，锌铝涂层与铜离子可形成原电池加速腐蚀，锌铝合金涂层的防腐性能差于有机涂层体系。
宋雪曙
（上海振华重工集团股份有限公司涂装技术应用研究所，上海200125）
关键词：热喷涂；锌铝合金；有机涂层；耐盐雾；防腐；防污
1引言
金属锌、铝的电化学电位比铁低，在电化学防腐体系中发挥着重要的作用。现在广泛应用的喷锌、喷铝及各种富锌漆对铁基体都有良好的电化学保护和屏蔽保护作用，其耐盐雾腐蚀性能高于只有屏蔽保护作用的纯有机涂层，可用于海洋环境中的长效重防腐蚀涂层体系。采用热喷涂锌、铝及其合金涂层对钢铁构件和构筑物进行长效防护早在20世纪20年代就己开始应用。随着经济的发展，人类在海洋中建造了无数固定与活动的海上钢铁构筑物，如舰船、风力发电、海底管线、栈桥码头、海上石油平台等，从20世纪中叶开始，世界各国在不同的海域对热喷涂锌铝及其合金涂层海洋环境下长期防护性能进行了很多现场挂片暴露试验和实际应用。国内外的大量长期现场试验证明，热喷涂锌铝及其合金涂层对于海洋环境下的钢铁构筑物具有优良的长效防护性能，锌具有优良的电化学保护性，铝具有比锌更好的化学稳定性，锌铝合金既保留了锌的电保护特点，又具有铝的化学稳定性能。特别是经过适当有机涂料封闭的喷锌、铝、锌铝合金的复合涂层对处于海洋大气和浪花飞溅区的海洋平台等海上钢铁设施是一种保护性较好的长效防腐方案。
2热喷涂技术
2．1热喷涂技术原理
热喷涂是借助某种热源（火焰或电能）将欲喷涂的金属材料（线材或粉末）熔化，利用压缩空气将金属熔滴雾化，高速喷射到经粗化处理的工件基体表面，熔滴在撞击到工件表面的瞬间冷凝而形成金属涂层。涂层的组织结构是由互相镶嵌、重叠的无数变形微粒机械地结合在一起，并含有一定数量的孔隙结构。涂层的孔隙率与喷涂工艺有关，涂层的结合强度与喷涂材料和表面处理有关。按照使用热源的不同，热喷涂可分为：火焰喷涂、电弧喷涂、等离子喷涂和爆炸喷涂等。根据使用材料的形态不同又可分为：线材喷涂和粉末喷涂。用于防腐目的的热喷涂方法主要是线材电弧喷涂和线材火焰喷涂。由于电弧喷涂的生产率和能源利用率高、结合强度高，适用于各种钢构件的防腐蚀施工，成为涂层耐蚀性能好、应用最广的热喷涂方法。
2．2热喷涂涂层防腐蚀机理

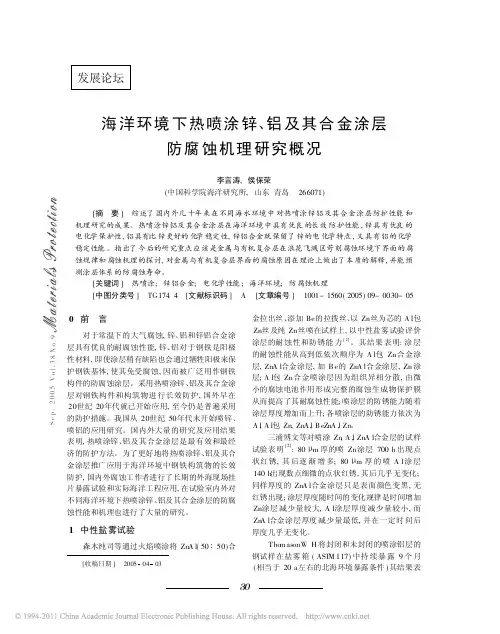

用于防腐蚀目的的喷涂材料主要有锌、铝及其合金。它们对钢铁的保护机理主要有2个：①具有与涂料涂装防腐机理类似的阻挡腐蚀介质渗透的隔离作用；②具有通过涂层材料自我牺牲而实现的阴极保护作用。根据电化学理论，锌、铝及其合金涂层的电极电位较钢铁材料低，在电解液存在的条件下，这些涂层为阳极性材料，钢铁为阴极性材料，它们之间形成腐蚀原电池。在腐蚀过程中，阳极材料（涂层）通过自身的牺牲实现对阴极材料（钢铁）的保护。由于锌或铝涂层的腐蚀产物能有效地减缓腐蚀速率，所以涂层的消耗也是很缓慢的，可以较长时间地保护钢铁基体。锌、铝及其合金涂层在许多环境下对钢铁材料都有很好的保护作用。相对来说，由于铝涂层内部微粒表面覆盖有耐腐蚀的氧化膜，铝涂层的寿命更长。与锌相比铝涂层的缺点是对钢铁材料的动态电化学保护效果不如前者。
3试验目的
采用对比试验研究热喷涂锌铝合金涂层与有机涂层在海洋环境中的耐盐雾腐蚀性能。
4对比试验
4．1试验材料
⑴试板规格：材质为Q235或Q345钢板，尺寸为133mm×67mm×（1.5～
2.5）mm。
⑵涂层材料：热喷涂锌铝合金涂层、环氧防锈漆、环氧连接漆、无锡自抛光防污漆、环氧富锌漆、环氧厚浆漆、氟碳漆。
⑶试验设备仪器：盐雾腐蚀试验箱FQY025。
4．2试验过程
4．2．1样板制作
按照GB/T9271—1988《色漆与清漆标准试板》对钢板进行表面处理；按照GB/T1765—1979《测定耐湿热、耐盐雾、耐候性（人工加速）漆膜制备法》制板，按照涂层方案喷涂至规定膜厚，室温放置7d后，按照GB/T1771—1991《色漆和清漆耐中性盐雾性能的测定》，在试板上沿对角线划叉形划痕，划痕处露出金属底板，再采用耐水自干漆封边，并对试板进行编号标识，见表1。
表1耐盐雾试验涂层体系及试板数量
注：A、H为防污涂层，B、C、D、E、F、G为防腐涂层。
4．2．2耐盐雾腐蚀试验
按照GB/T1771—1991进行2000h的耐盐雾腐蚀试验。
5试验结果
5．1防污涂层
2000h耐盐雾试验结束1h后，正常光照下目视观察试板表面，结果见图1和表2。
图1锌铝合金试板与有机涂层试板防污体系耐盐雾试验对比
表2防污涂层耐盐雾试验结果
5．2防腐涂层
2000h耐盐雾试验结束1h后，正常光照下目视观察试板表面，结果见图2和表3。
图2锌铝合金试板与有机涂层试板防腐体系耐盐雾试验对比
表3防腐涂层耐盐雾试验结果
6试验结论
6．1防污涂层
在试板划×处，暴露在腐蚀介质中的金属铁和锌铝发生腐蚀。锌铝涂层试板划×处的锌铝与防污漆中的铜构成腐蚀电池，发生严重的加速腐蚀，耐盐雾腐蚀性能差于有机涂层试板。
6．2防腐涂层
在试板划×处，暴露在腐蚀介质中的金属铁和锌铝会腐蚀。在涂层配套、厚度相近条件下，锌铝对铁有电化学保护和屏蔽保护作用，锌铝涂层耐盐雾腐蚀性能好于有机涂层。
7建议
根据试验结果，使用锌铝合金防腐蚀涂层时建议如下：
⑴锌铝合金涂层因有微孔隙，用于海洋防腐时必须用液体涂料将孔隙封闭，之后，最好再涂中间漆和面漆。如只进行封闭处理，当封闭层太薄时将会导致锌铝涂层发生早期腐蚀。
⑵金属锌铝与铜在腐蚀介质中可构成腐蚀电池加速锌铝的腐蚀，要避免在锌铝涂层上直接涂覆含有铜防污剂的防污漆，可选用不含铜及贵金属的其它类型防污漆，或在锌铝涂层上涂覆一定厚度（200~300μm）的有机涂层将其与含铜防污漆隔离开。
⑶涂层的屏蔽保护作用与其厚度有着直接的关系，即使采用了正确的涂层配套，当涂层低于规定的厚度，金属也会发生早期腐蚀。
达克罗涂层盐雾标准(谷风研究)
ZNFE SW酸洗 酸洗 磷化锌/抛丸 磷化锌/抛丸 酸洗 锌铁 锌铁 KL100 KL100 锌镍 Delta Coll80 黑 Delta Coll80 GZ 黑 VH301 GZ Delta Coll80 黑 240h 120h 480h 480h 480h 720h 720h (中性盐雾) 720h GS 9w10ZNFE SW ZNS2 ZNS3 BMW 宝马 GS 90010 ZNNID SW Delta Coll80 GZ 黑 Delta Coll80 无色 ZNNID SI 40/ZNS 酸洗锌镍 Delta Coll80 GZ 无色 磷化锌/抛丸Delta-Tone 磷化锌/抛丸Delta-Tone 磷化锌/抛丸Delta-Tone Delta-Seal GZ 黑 Delta-Seal GZ 银灰 240h 480h 360h 防腐要求 白锈红锈 240h 400h/1000h 120h 允许有 10%出现白锈 120h 允许有 10%出现白锈 A:360h B:240h A:360h B:240h A:360h A:120h＜10% 透明B:240h B:144h 黑色 Delta-Seal72h 微变化 288h 允许有 5%白锈 72h 288h 允许有 5%白锈 72h 微变化 288h 72h 288h B:144h Delta Coll80 GZ N600 00.050/ZNS 55/ZNS SI 厂家标准 GM 7111M GM 7114M 表面要求 银灰 前处理 磷化锌/抛丸 磷化锌/抛丸 底涂层 Delta-Tone KL100 电镀锌三价铬蓝白 钝化 面涂层 Delta-Seal 银灰 Delta-Seal Delta Coll80 GZ 透明 Delta Coll80 GZ A6-X-V/B6-X-V酸洗 A7-X-V/B7-X-V GME00252 A8-X-V/B8-X-V 酸洗电镀锌三价铬钝化 透明 Delta Coll80 GZ 酸洗电镀锌三价铬钝化 B9-X-V 通用 GM A B C E F GMW14 银灰 GMW3359 黑色 酸洗 磷化锌/抛丸 磷化锌/抛丸 锌铁三价铬黑色钝 化 Delta-Tone 288h 允许有轻288h 允许有轻 GME00255 磷化锌/抛丸Delta-Tone/KL100 Delta-Seal/VH300 磷化锌/抛丸 磷化锌/抛丸Delta-Tone/KL100 或VH302 GZ 磷化锌/抛丸磷化锌/抛丸磷化锌/抛丸KL100 KL100 KL100 Delta-Seal Delta-Seal GZM 银 灰 Delta-Seal GZM 黑 色 Delta-Seal GZ Delta-Seal GZ 144h＜5% 144h＜5% 480h 480h
钢铁表面热喷涂铝或锌
钢铁表面热喷涂铝或锌 一、热喷涂介绍 1、热喷涂技术是一种材料表面保护和强化的新技术，它是以气体、液体燃料以及电弧、等离子弧作热源，将金属、合金、陶瓷、金属陶瓷、塑料等粉末或丝材、棒材加热到熔化或半熔化状态，借助于火焰推力或压缩空气喷射而粘附到预先经过表面处理的工件表面形成涂层，赋予工件以耐磨、耐腐蚀、抗高温、耐氧化、隔热、绝缘等特性，以达到提高工件性能、延长设备使用寿命的一种技术。由于该技术工艺及涂层材料选择范围十分广泛，操作简便灵活，特别适合于现场施工和工件局部修复，因此，热喷涂技术不但是新设备预保护的有效方法，而且是现场维修有效而经济的手段。 2、热喷涂原理：热喷涂是指一系列过程，在这些过程中，细微而分散的金属或非金属的涂层材料，以一种熔化或半熔化状态，沉积到一种经过制备的基体表面，形成某种喷涂沉积层。涂层材料可以是粉状、带状、丝状或棒状。热喷涂枪由燃料气、电弧或等离子弧提供必需的热量，将热喷涂材料加热到塑态或熔融态，再经受压缩空气的加速，使受约束的颗粒束流冲击到基体表面上。冲击到表面的颗粒，因受冲压而变形，形成叠层薄片，粘附在经过制备的基体表面，随之冷却并不断堆积，最终形成一种层状的涂层。该涂层因涂层材料的不同可实现耐高温腐蚀、抗磨损、隔热、抗电磁波等功能。 3、定义:热喷涂是指采用氧—乙炔焰、电弧、等离子弧、爆炸波等提供不同热源的喷涂装置，产生高温高压焰流或超音速焰流，将要制成涂层的材料如各种金属、陶瓷、金属加陶瓷的复合材料、各种塑料粉末的固态喷涂材料，瞬间加热到塑态或熔融态，高速喷涂到经过预处理（清洁粗糙）的零部件表面形成涂层的一种表面加工方法。我们把特殊的工作表面叫“涂层”，把制造涂层的工作方法叫“热喷涂”，它是采用各种热源进行喷涂和喷焊的总称。 4、用途:这在高速气流的作用下使之雾化成微细熔滴或高温颗粒，以很高的飞行速度喷射到经过处理的工件表面，形成牢固的覆盖层，从而使工件表面获得不同硬度、耐磨、耐腐、耐热、抗氧化、隔热、绝缘、导电、密封、消毒、防微波辐射以及其他各种特殊物理化学性能。它可以在设备维修中修旧利废，使报废的零部件“起死回生”；也可以在新产品制造中进行强化和预保护，使其“益寿延年”。
高性能清漆和色漆用水性UVA、HALS混合物
高性能清漆和色漆用水性UVA和HALS混合物 随着法规的变化和人们对降低VOC含量的要求，推动了众多室木器(如家具和拼花地板)以及户外木材(如细木工、户外装饰木工板或户外铺板)用水性涂料的不断出现。为了强调自然美和木材本色，大部分涂层是透明的。然而，这些涂层为了保护木材，涂层本身必须能够抵抗恶劣的环境因素的影响，如紫外线辐射、雨和温度变化1。光稳定剂，如紫外线吸收剂(UVAs)和受阻胺光稳定剂(HALS)对于这些涂层固有的保护起着重要作用。以前已经介绍过它们各自的作用2-4。对于户外用途，将UVA和HALS结合起来使用具有明显的优势。UV吸收剂可用于部涂层和保护木材，这是由于随着涂层厚度的增加(比尔-朗伯定律)，紫外光的吸收能力增强。HALS在整个膜厚围都是有效的，它们作为自由基捕获剂发挥作用，能抑制基料部发生的光氧化降解反应、并有助于保持弹性、光泽和防水性。HALS在涂层表面是有效的，能提供更高的抗粉化性(在色漆中)、更好的保光性、减缓与基材之间的附着力下降程度，以及较少的涂层开裂。 只要是溶剂型涂料，在配方中加入疏水性光稳定剂就没有问题，因为彼此的相容性非常好。然而我们面临的挑战是市场中引入越来越多的水性涂料，并且涂层的长期稳定性要求也更高。在水性涂料中加入疏水性光稳定剂只能通过使用助溶剂和高能量的分散方法来实现。加入助溶剂会导致可能的环保问题，以及由于增塑和渗出而降低总的涂层性能。 新型胶囊添加剂技术 为了克服在水性配方中加入疏水性光稳定剂的问题，开发了新型胶囊添加剂技术(NEAT)5。采用这种技术，传统疏水性光稳定剂制成与水相容，并且可以很容易地后加入涂料配方中，而无需使用助溶剂或者表面活性剂6。所述NEAT方法是基于一种微胶囊技术，其中制备这些产品需要两个步骤。首先，稳定的乳液是由光稳定剂和单体通过高剪切乳化技术产生;微滴尺寸低于1微米。在第二个步骤中，这些乳液液滴的聚合导致形成稳定的低黏度水性分散体6-7。选择聚合条件来确保该疏水性化合物均匀地分布在聚合物颗粒中。即使是在较高的浓度下，这种NEAT方法也可以确保与水性分散体广泛的兼容性。 第一种NEAT UVA/HALS混合物 在过去几年中，单组分(UVA和HALS)的NEAT产品已经推出(表1)。NEAT型苯并三唑类UVA(NEAT-BTZ)、NEAT型三嗪类UVA[(NEAT-TZT-1(蓝移)、NEAT-TZT-2(红移)和 NEAT-TZT-3(高级)以及HALS(NEAT-HALS)]，分别应用于不同的体系。由于它们有限的活性含量(产品交付时20%-30%)，NEAT-UVA和NEAT-HALS的同时使用可能会产生过多的水分，迫使客户调整涂料配方。为了克服这个问题，基于NEAT技术的一种新型共混物已经开发出来。这种新产品(NEAT-混合物)是基于高性能的三嗪类UVA与非反应性HALS的组合。这种共混物的活性含量已被优化至40%，能确保重新配方时产生尽可能最低的影响。
有机硅耐高温涂料的研制
产品?应鼠喷酞．１前舛，２００８，２２（６）：３６９—３７２ ＳＩＬＩＣＯＮＥＭＡＴＥＲＩＡＬ 有机硅耐高温涂料的研制 刘宏宇，张松 （海军后勤技术装备研究所，北京１０００７２） 摘要：以硅树脂为成膜物，制备出一种具有很好耐热性和耐蚀性。可以在５００℃下保护金属的耐高温防腐蚀涂料。并对滑石粉、铝粉和云母粉在有机硅耐高温涂料中的作用机理以及对涂料性能的影响进行了讨论。结果表明，当铝粉的加入量为１５％一３０％、云母粉的加入量为１５％～２５％、滑石粉的加入量为ｌＯ％一２０％时，制得的涂料可常温固化，涂层具有最佳的机械性能及耐高温性能。当漆膜厚度达到５０Ｉ．Ｌｍ，涂层可耐５００℃高温，并具有良好的防腐蚀性能。浸润过的防沉剂能提高涂料的贮存稳定性，加入量０．２％。 关键词：有机硅，耐高温涂料，作用机理，涂层厚度，防沉荆 中图分类号：ＴＱ３２４．２＋ｌ文献标识码：Ａ文章编号：１００９—４３６９（２００８）０６—０３６９一０４ 某些设备如汽车的排气管、石化工厂中的高温反应釜、火电厂锅炉等经常处于高温和腐蚀介质中，两者协同作用加速了设备的腐蚀穿孔，增加了设备维修费用，并给安全生产带来很大隐患¨。Ｊ。对于金属的高温氧化腐蚀问题，采用耐高温抗氧化涂层保护是一种行之有效的方法，它以制作方便、成本低廉，在现代工业、军事、航天领域等得到广泛应用旧ｏ。 耐高温涂料一般是指漆膜在２００℃以上不变色、不脱落、仍能保持适当物理机械性能的涂料［卜引。常见的有机硅耐高温涂料虽然具有优异的耐高温性能；但存在常温干燥性差（一般要求烘干）、机械强度、附着力和耐腐蚀性能差等问题，且由于耐高温涂料的技术评估及标准不一，耐高温涂层失效原因分析的偏差，导致耐高温涂料保护效果参差不齐的问题相当突出一］。一些高温设施涂刷耐高温涂料后，并不会立即投入运行，另一些设备如汽车、摩托车排烟管等部件所涂的耐高温涂料，常处于常温、高温和水洗冲刷交替状态，这都对耐高温涂料的防腐性能要求十分苛刻【ｌ¨１１Ｊ。因此，在设计有机硅耐高温涂料的配方时，需综合考虑漆膜的机械性能、耐热性能及防腐防锈性能要求。 本实验以硅树脂为耐高温涂料的成膜物，研制了一种可常温固化的耐高温防腐蚀涂料。该涂料具有良好的耐高温性，防腐蚀性及机械性能，可在５００ｏＣ高温下长期使用。 ｌ实验 １．１主要原料及设备 硅树脂：固体质量分数５０％，自贡市凤翔贸易有限公司；云母粉：３２５目，市售；滑石粉：３２５目，市售；金属铝粉：３２５目，市售。 马弗炉：ＳＸ：一８—１６，天津市中环试验电炉有限公司。 １．２生产工艺 在硅树脂中加入云母粉、滑石粉、金属铝粉等填料，调成糊状；然后用砂磨机研磨２０—３０ｒａｉｎ，加入溶剂分散，再加入助剂等，过滤，即得成品涂料。 １．３涂层的制备 涂层的制备包括基体的除油、除锈和底部预处理以及涂层的刷涂。 底部预处理：将有机溶剂涂覆于除油、除锈的马口铁板上，待其干燥。 涂层涂刷：将涂料搅拌充分后涂刷于马口铁片上，实干后再涂刷第二道。通常涂刷两道即可，涂膜厚度控制在５０ｐ，ｍ左右。 高温处理：将刷涂耐高温涂料的马口铁板置 收稿Ｒ期：２００８—０８一ｌｌ。 作者简介：刘宏宇（１９８２一），男，主要从事防腐蚀涂料及特种涂料研究。Ｅ—ｍａｉｌ：ｌｉｕｈｏｎｇｙｕｌ９８２＠１６３．ｃｏｒｎ。
铝合金的表面处理实用工艺审批稿
铝合金的表面处理实用 工艺 YKK standardization office【 YKK5AB- YKK08- YKK2C- YKK18】
【工艺知识】铝材表面处理工艺大全介绍 总则 表面处理：它是通过机械和化学的方法处理后，能在产品的表面上形成一层保护机体的保护层。在自然界中能达到稳定状态，增加机体的抗蚀性和增加产品的美观，从而提升产品的价值。表面处理种类的选择首先要从使用环境，使用寿命，人为欣赏的角度出发，当然经济价值也是考虑的核心所在。 表面处理的流程包括前处理，成膜，膜后处理。包装，入库。出货等工序，其中前处理包括机械处理，化学处理。 机械处理包括喷吵，抛丸，打磨，抛光，打蜡等工序。机械处理目的使产品表面剔除凹凸不平，补救表面其它外观不良现象。化学处理使产品表面的油污锈迹去除，并且形成一层能使成膜物质更好的结合或和化成活性金属机体，确保镀层有一个稳定状态，增加保护层的结合力，从而达到保护机体的作用。 铝材表面处理 铝材常见的化学处理有铬化，喷漆，电镀，阳极氧化，电泳等工艺。其中机械处理有拉丝，抛光，喷吵，打磨等工艺。 —————— 第一节铬化 铬化会便产品表面形成一层化学转化膜，膜层厚度在，这层转化膜吸附性好，主要作为涂装底层。外观
有金黄色，铝本色，绿色等。这种转化膜导电性能好，是电子产品的最好选项，如手机电池内导电条，磁电设备等。该膜层适合所有铝及铝合金产品。但该转化膜质软，不耐磨，因此不利于做产品外部件利用。 铬化工艺流程： 脱脂—>铝酸脱—>铬化—>包装—>入库 铬化适合于铝及铝合金，镁及镁合金产品。 品质要求： 1）颜色均匀，膜层细致，不可有碰伤，刮伤，用手触摸，不能有粗糙，掉灰等现象。 2 ）膜层厚度。 —————— 第二节，阳极氧化 阳极氧化:可以使产品表面形成一层均匀，致密的氧化层，(Al2O3 。6H2O 俗名钢玉)这种膜能使产品的表面硬度达到(200-300HV)，如果特种产品可以做硬质阳极氧化，产品表面硬度可达 400-1200HV，因而硬质阳极氧化是油缸，传动，不可缺的表面处理工艺。 另外这种产品耐磨性非常好，可做航空，航天相关产品的必用工艺。阳极氧化和硬质阳极氧化不同之处:阳极氧化可以着色，装饰性比硬质氧化要好的多。施工要点:阳极氧化对材质要求很严格，不同的材质表面有不同的装饰效果，常用的材质有6061，6063，7075，2024 等，其中，2024 相对效果要差一些，由
达克罗金属表面处理方法
达克罗技术简介 达克罗金属表面处理方法，最早诞生于二十一世纪五十年代。在北美、北欧寒冷的冬天，由于下雪，道路上结下了厚实的冰层严重阻碍机动车的行驶，人们用在地上撒盐的方法降低水凝固点的温度，溶解冰层，缓解道路畅通的问题，但接踵而来的盐中氯离子严重地侵蚀了钢铁集体，以致大量交通工具受损而遭到破坏。严峻的课题出现了，如何来保护由高昂代价制成的，诸如轿车类的行驶工具。为解决这个问题，Diamond Shamrock公司开发出耐盐害优异的金克洛金属，接着又开发出了膜厚很薄的金属部件使用的达克罗涂层。后来公司于1973年与日本油脂株式会社合资成立了Nippon.Darro.shamrock公司（NDS），1976年在欧洲与法国，成立了DACKAL公司，他们将世界市场划分为亚太、欧非和美洲三大市场，各负责一个地域，在全球范围内谋求共同利益。 由于达克罗技术有一系列传统电镀无法比拟的优点迅速推向世界国际市场。经过20多年不断发展和完善，达克罗技术现已形成了一个完整的表面处理体系，广泛应用于金属零部件防腐处理上。 1993年，达克罗技术进入中国市场，由南京宏光空降设厂首家从日本引进了中国大陆第一条达克罗生产线，并逐渐的将达克罗技术设备国产化。1996年原国家机械工业部将达克罗工艺列为机械工业可持续发展清洁生产重点资助的开发项目，是一种“绿色电镀”工业。1999年国家环境保护总局将达克罗涂覆工艺列为清洁生 术及1999年国家重点环境保护实用技术推广项目。2002年3月中华人民共和国国家标准管理委员会也将达克罗工艺审批了国家标准《锌铬涂层技术条件》GB/T18684-2002。 目前，我国已建成锌铬涂覆生产线100余条，成功地开发了涂覆浆液。主要分布在浙江、上海、江苏、重庆、广东等地区，其中广东已有十多条线。我们广州市畅通交通设施厂达克罗项目部引进的生产线在目前国内最大，加工品种繁多。现经公司加工的产品在附着力、再涂性、而腐蚀性等方面处于国际领先水平。有部分已出口到国外。涂覆已从铁基材质向铝材延伸（解决铝件氧化后表面色调不一致问题），零件类型不再局限于标准件、紧固件，向结构
有机硅耐高温漆
有机硅耐高温漆产品使用说明书 中国人民解放军海军后勤技术装备研究所所
组成由改性有机硅树脂、耐热体质颜料、助剂和溶剂等组成的自干型有机硅耐高温漆 主要特性具有良好的耐热性，能在300℃～700℃范围内使用 ·具有常温下能自干的特点，但烘干后的漆膜性能更好。 ·具有附着力强、抗潮、耐冲击及耐大气腐蚀等良好的性 能。 一、有机硅耐高温漆 适用于锅炉、高炉、烘箱、排气管、高温管道外壁、冶金、化工、电厂、玻璃制造业等无法烘烤的大型高温设备的表面作耐高温保护之用。 二、涂料组成与包装 颜色及外观灰色、漆膜平整。 铁桶包装，净重25Kg 干膜厚度 60-100 μm 理论用量 50 g/m2 闪点27℃ 干燥时间 表干：（25℃）≤ 1h 实干：（300℃烘干）＞ 1h 〔注〕：此处的实干是指按GB1728《漆膜、腻子膜干燥时间测定法》的标准方法达到了实干的要求，被涂件可以进行搬运和安装，但其漆膜并未交联固化，漆膜须在使用时借助被涂物件处于高温状态而真正固化。同时须指出的是被涂件第一次使用时，须逐步升温和保温，直至所需的使用温度，这样使残留溶剂和交联产生的低分子化合物漫漫地逸出，以避免因突然高温使溶剂等急刷冲破漆膜而导致漆膜的鼓泡和脱落。 三、复涂间隔时间 建议涂装道数 1～2道，干漆膜厚度30～50μm，视需要而定，涂装一道（30μm）耐高温性能好；涂装两道（100μm）可提高防锈性能。耐高温漆的漆膜不宜过厚，否则在高温下易起泡剥落。 1.表面处理为了提高涂料的防腐蚀效果，涂漆前应清除基材表面的油
垢、污物、氧化皮和疏松的铁锈及非环氧类涂料的旧漆膜，锈层厚度在50μm 以下可直接涂刷。处理干净后的表面应及时涂漆，防止重新生锈。为了得到良好的使用效果，在对原有设备的维修中在涂装第一道14-1耐高温漆后，可加热至工作温度然后冷却至室温再涂装第二道。 2.底材温度底材温度须高于露点以上3℃，但不得大于60℃ 四、涂装方法 滚涂/刷涂稀释剂二甲苯 稀释量 0～10﹪（以油漆重量计）一般不要稀释 清洗剂二甲苯 五、注意事项 在施工中控制稀释剂的稀释量和充分搅拌很重要。粘度过高涂装后漆膜的流平性差，易产生桔皮或刷痕；粘度偏低，易产生流挂、失光、遮盖力差等缺点。刷涂时粘度调整至25～35s。 六、储藏期限 6个月。超过6个月经检验合格后仍可使
铝及铝合金表面处理工艺
铝及铝合金的特点 1.密度低 铝的密度约为2.7g/cm3，在金属结构料中仅高于镁的第二轻金属，只有铁或者铜的1/3。 2.塑性高 铝及其合金延展性好，可通过挤压、轧制或拉拔等压力加工手段制成各种型、板、箔、管和丝材。 3.易强化 纯铝强度不高，但通过合金化和热处理容易使之强化，制造高强度铝合金，强度可以和合金钢媲美。 4.导电好 铝的导电性和导热性仅次于银、金、铜。设铜相对导电率为100，则铝为64，铁只有16。如按照等质量金属导电能力计算，铝几乎是铜的一倍。 5.耐腐蚀 铝和氧具有有极高的亲和力，自然条件下铝表面会生成保护性氧化物，具有比钢铁好得多的耐腐蚀性 6.易回收 铝的熔融温度低，为660°С左右，废料容易再生，回收率极高，回收能耗只是冶炼的3%。 7.可焊接
铝合金可通过惰性气体保护法焊接，焊接后力学性能好，耐腐蚀性好，外观美丽，满足结构料要求 8.易表面处理 铝可通过阳极氧化着色处理，处理后硬度高，耐磨耐腐蚀及电绝缘性好，通过化学预处理还可以进行电镀、电泳、喷涂等进一步提高铝的装饰性和保护性 铝的表面机械预处理 1.机械预处理的目的 a.提供良好的表观条件，提高表面精饰质量；提高产品品级；减少焊接的影响；产生装饰效果；获得干净表面。 2.机械预处理的常用方法 常用的机械预处理方法有抛光、喷砂、刷光、滚光等方法。具体采用那一种预处理要根据产品的类型、生产方法、表面初始状态及最终精饰水平而定。 3.机械抛光的原理及作用 高速旋转的抛光轮与工件摩擦产生高温，是金属表面发生塑性变形，从而平整了金属表面的凸凹点，同时使在周围大气氧化下瞬间生成的金属表面的极薄氧化膜反复地被磨削下来，从而变得越来越光亮。主要作用是去除工件表面的毛刺、划痕、腐蚀斑点、砂眼、气孔等表面缺陷。同时进一步清除工件表面上的细微不平，使其具有更高的光泽，直至镜面效果。 4.喷砂的原理及作用
达克罗技术标准
达克罗技术简介 达克罗（Dacromet）是一种新型的金属表面保护工艺，国内又称为锌铬涂层，2002 年国家质量监督检验检疫总局发布了“锌铬涂层技术条件”的中华人民共和国国家标准，标准号为GB/T18684-2002，为达克罗涂层的生产和检测带来了方便。与传统的电镀锌相比,达克罗的耐腐蚀性能好,而且在涂覆全过程中无污染,成为符合环保要求的一项“绿色工程”。应用该技术可以使基体表面具有耐蚀、耐高温氧化、隔热和密封等性能。这一技术不仅在航空航天、石油化工、机械制造、公路、铁路、码头等领域得到了广泛的应用，而且已推广到电器行业中。 1达克罗涂层的特点 (1)生产过程无污染。达克罗涂覆生产过程中，工件在前处理时，仅生成少量的铁锈和粘附在工件表面的油污，整个生产是在一个封闭循环的工序中进行,达克罗涂液在固化时向外排放的主要是涂液中的水份，因此对外界无污染。 (2)极强的抗腐蚀性能。达克罗涂层的厚度一般情况下，一涂的厚度3～5μｍ，二涂二烘在6～10 μｍ,根据统计,在标准盐雾试验下，达克罗涂层每100ｈ消耗1μｍ,而电镀锌时涂层每10ｈ即消耗1μｍ,因此达克罗涂层的抗盐雾侵蚀能力,在同等涂层厚度下,是电镀抗腐能力的7～10倍。做的好的达克罗的涂层，耐盐雾侵蚀能力可达1000ｈ以上。 (3)高渗透性。达克罗涂液是水溶性的涂液,所以它的渗透性非常好,在细微的空隙的中也能形成涂层，其深涂能力远优于电镀。与电镀相比，对于小孔的内壁，电镀时是很困难的，但达克罗涂覆时则能很好的涂覆上去。有人曾做过试验，收紧的弹簧件经过达克罗处理后,放开后再作盐雾试验,其耐盐雾试验的时间仍可达到240ｈ以上,说明达克罗涂液已渗入紧密结合的缝隙处。 (4)无氢脆。达克罗处理的一个特点是工件在前处理时不进行酸洗。氢脆是传统电镀锌工艺不能完全克服的弊端，由于达克罗工艺不对工件进行酸洗,就可以避免氢离子侵蚀钢铁基体,因此达克罗涂层特别适用于6～1000Ｎ/ｍｍ2的高强度螺栓和弹簧种类的工件的表面防腐保护。 (5)高附着性。达克罗的涂层经过高温烘烤后，在工件的表面形成了由锌、铝片及复合盐组成的涂层，它与钢铁基体有着良好的结合力，所以它的附着性相当的好。同时，这样形成的涂层表面，有利于各种涂料的再涂装。 (6)极好的耐热性。达克罗涂层是在300℃左右的温度条件下固化的形成的,因此它能长时间在高温条件下工作，其涂层的颜色不改变，耐热腐蚀性极好。 (7)较好的耐候性。达克罗在一定层厚下可以经受二氧化硫、酸雨、烟尘、粉尘的侵蚀。被用于市政工程中。经检测，其耐ＳＯ2试验可达3周,此外还具有一定耐化学药品的
高性能清漆和色漆用水性UVAHALS混合物
. 高性能清漆和色漆用水性UVA和HALS混合物 随着法规的变化和人们对降低VOC含量的要求，推动了众多室木器(如家具和拼花地板)以及户外木材(如细木工、户外装饰木工板或户外铺板)用水性涂料的不断出现。为了强调自然美和木材本色，大部分涂层是透明的。然而，这些涂层为了保护木材，涂层本身必须能够抵抗恶劣的环境因素的影响，如紫外线辐射、雨和温度变化1。光稳定剂，如紫外线吸收剂(UVAs)和受阻胺光稳定剂(HALS)对于这些涂层固有的保护起着重要作用。以前已经介绍过它们各自的作用 2-4。对于户外用途，将UVA和HALS结合起来使用具有明显的优势。UV吸收剂可用于部涂层和保护木材，这是由于随着涂层厚度的增加(比尔-朗伯定律)，紫外光的吸收能力增强。HALS 在整个膜厚围都是有效的，它们作为自由基捕获剂发挥作用，能抑制基料部发生的光氧化降解反应、并有助于保持弹性、光泽和防水性。HALS在涂层表面是有效的，能提供更高的抗粉化性(在色漆中)、更好的保光性、减缓与基材之间的附着力下降程度，以及较少的涂层开裂。 只要是溶剂型涂料，在配方中加入疏水性光稳定剂就没有问题，因为彼此的相容性非常好。然而我们面临的挑战是市场中引入越来越多的水性涂料，并且涂层的长期稳定性要求也更高。在水性涂料中加入疏水性光稳定剂只能通过使用助溶剂和高能量的分散方法来实现。加入助溶剂会导致可能的环保问题，以及由于增塑和渗出而降低总的涂层性能。 新型胶囊添加剂技术 为了克服在水性配方中加入疏水性光稳定剂的问题，开发了新型胶囊添加剂技术(NEAT)5。采用这种技术，传统疏水性光稳定剂制成与水相容，并且可以很容易地后加入涂料配方中，而无需使用助溶剂或者表面活性剂6。所述NEAT方法是基于一种微胶囊技术，其中制备这些产品需要两个步骤。首先，稳定的乳液是由光稳定剂和单体通过高剪切乳化技术产生;微滴尺寸低于1微米。在第二个步骤中，这些乳液液滴的聚合导致形成稳定的低黏度水性分散体6-7。选择聚合条件来确保该疏水性化合物均匀地分布在聚合物颗粒中。即使是在较高的浓度下，这种NEAT 方法也可以确保与水性分散体广泛的兼容性。 第一种NEAT UVA/HALS混合物 在过去几年中，单组分(UVA和HALS)的NEAT产品已经推出(表1)。NEAT型苯并三唑类UVA(NEAT-BTZ)、NEAT型三嗪类UVA[(NEAT-TZT-1(蓝移)、NEAT-TZT-2(红移)和NEAT-TZT-3(高级)以及HALS(NEAT-HALS)]，分别应用于不同的体系。由于它们有限的活性含量(产品交付时20%-30%)，NEAT-UVA和NEAT-HALS的同时使用可能会产生过多的水分，迫使客户调整涂料配方。为了克服这个问题，基于NEAT技术的一种新型共混物已经开发出来。这种新产品(NEAT-混合物)是基于高性能的三嗪类UVA与非反应性HALS的组合。这种共混物的活性含量已被优化至40%，能确保重新配方时产生尽可能最低的影响。 . .
铝及铝合金表面处理
铝合金表面处理方式 表面处理方式的种类与用途 表面处理工艺:喷涂? 烤漆? 电镀?? 阳极氧化? 浸渗?? 喷油?? 喷砂 喷涂：利用压力或静电力将油漆或粉末附着在工件表面,使工件有防腐和外观装饰作用. 烤漆：在基材上打上底漆、面漆，每上一遍漆，都送入无尘衡温烤房，烘烤。 电镀：利用电解作用使金属或其它材料制件的表面附着一层金属膜的工艺。可以起到防止腐蚀,提高耐磨性、导电性、反光性及增进美观等作用??? 阳极氧化：金属或合金的电化学氧化。将金属或合金的制件作为阳极，采用电解的方法使其表面形成氧化物薄膜。金属氧化物薄膜改变了表面状态和性能，如表面着色，提高耐腐蚀性、增强耐磨性及硬度，保护金属表面等。 浸渗：是一种微孔（细缝）渗透密封工艺。将密封介质（通常是低粘度液体）通过自然渗透（即微孔自吸）、抽真空和加压等方法渗入微孔（细缝）中，将缝隙填充满，然后通过自然(室温）、冷却或加热等方法将缝隙里的密封介质固化，达到密封缝隙的作用。 喷油：将油漆喷在产品表面，自然风干的方式。? 喷砂：是采用压缩空气为动力，以形成高速喷射束将喷料（铜矿砂、石英砂、金刚砂、铁砂、海砂）高速喷射到被需处理工件表面，使工件表面的外表面的外表或形状发生变化，由于磨料对工件表面的冲击和切削作用，使工件的表面获得一定的清洁度和不同的粗糙度，使工件表面的机械性能得到改善，因此提高了工件的抗疲劳性，增加了它和涂层之间的附着力，延长了涂膜的耐久性，也有利于涂料的流平和装饰。 2.表面处理前的事项 抛光：利用柔性抛光工具和磨料颗粒或其他抛光介质对工件表面进行的修饰加工。抛光不能提高工件的尺寸精度或几何形状精度，而是以得到光滑表面或镜面光泽为目的，有时也用以消除光泽（消光）。通常以抛光轮作为抛光工具。抛光轮一般用多层帆布、毛毡或皮革叠制而成，两侧用金属圆板夹紧，其轮缘涂敷由微粉磨料和油脂等均匀混合而成的抛光剂。抛光时，高速旋转的抛光轮（圆周速度在20米／秒以上）压向工件，使磨料对工件表面产生滚压和微量切削，从而获得光亮的加工表面，表面粗糙度一般可达～微米;当采用非油脂性的消光抛光剂时，可对光亮表面消光以改善外观。对产品表面要求稍低时，常采用滚筒抛光
达克罗表面处理技术
达克罗 简介 达克罗是DACROMET译音和缩写，简称达克罗、达克锈、迪克龙。国内命名为锌铬涂层，是一种新型的耐腐涂层，与传统的电镀锌相比：锌铬涂层耐腐蚀性能极强，是镀锌的7—10倍，无氢脆性，特别适用于高强度受力件，高耐热性、耐热温度300℃，尤其适用于汽车、摩托车发动机部件的高强度构件，高渗透性、高附着性、高减磨性、高耐气候性、高耐化学品稳定性、无污染性。达克罗技术的基体材料范围：钢铁制品及有色金属如铝、镁及其合金，铜、镍、锌等及其合金。而且涂覆全过程中无污染，在金属表面处理历史上是一场革命，是当今世界上金属表面处理富有代表性的高新技术。 达克罗最早诞生于二十世纪五十年代末，在北美、北欧寒冷的冬天，道路上厚实的冰层严重阻碍机动车的行驶，人们用盐撒在地上的方法来降低凝固点的温度，这样缓解道路畅通问题，但是紧接而来的氯化钾中的氯离子侵蚀了钢铁基体，交通工具严重受损、严峻的课题出现了。美国的科学家迈克·马丁研制了以金属锌片为主同时加入铝片、铬酸、去离子水做溶剂的高分散水溶性涂料，涂料沾在金属基体上，经过全闭路循环涂覆烘烤，形成薄薄的涂层，达克罗涂层成功地抵抗氯离子的侵蚀，防腐技术进入了新的台阶，革新了传统工艺防腐寿命短的缺陷。 由此，达克罗技术被美国军方采纳，成为一项防腐军事技术（美军标MTL-C-87115），到了七十年代日本的NDS公司从美国MCI公司引入达克罗技术，并且买断了在亚太地区的使用权，并控股美国MCI公司。岛国的日本每年钢铁件腐蚀吨位大，因此她尤其注重防腐技术，达克罗技术又通过日本的改良后，在本国并迅速发展了100余家涂覆厂以及70余家制药单位，一些发达国家也纷纷引进达克罗技术，中国在1994年正式从日本引进达克罗技术，最初仅用于国防工业和国产化的汽车零部件，现已发展到电力、建筑、海洋工程、家用电器、小五金及标准件、铁路、桥梁、隧道、公路护栏、石油化工、生物工程、医疗器械粉末冶金等多种行业。 2002年国家质量监督检验检疫总局发布了"锌铬涂层技术条件"的中华人民共和国国家标准,标准号为:GB/T18684-2002.标准的公布为达克罗涂层的生产和检测带来了方便.与传统的电镀锌相比,达克罗的耐腐蚀性能好,而且在涂覆全过程中无污染,成为符合环保要求的一项"绿色工程".应用该技术可以使基体表面具有耐蚀,耐高温氧化,隔热和密封等性能.这一技术不仅在航天,石油化工,机械制造,公路,铁路,码头等领域得到了广泛的应用,而且已推广到电器行业中。 1.达克罗涂层的特点 (1) 生产过程无污染 达克罗涂覆生产过程中,工件在前处理时,仅生成少量的铁锈和粘附在工件表面的油污,整个生产是在一个封闭循环的工序中进行,达克罗涂液在固化时向外排放的主要是涂液中的水份,因此对外界无污染 (2) 极强的抗腐蚀性能
CAYT_4.16_2008锌铝涂层
WORD 格式可编辑 专业知识整理分享 企业秘密 中国第一汽车集团公司企业标准 Q/CA Q/CAYT —4.16—2007 汽车用涂镀层和化学处理层 第 16部分：锌铝涂层 2007-1-18发布 2007-2-1实施
WORD格式可编辑 前言 Q/CAYT—4—2007《汽车用涂镀层和化学处理层》分为： ——第 1 部分：总则； ——第 2 部分：钢铁上的锌电镀层； ——第 3 部分：电镀锌层的铬酸盐转化膜； ——第 4 部分：钢铁上的磷化膜； ——第 5 部分：锌镍合金电镀层； ——第 6 部分：镍＋铬和铜＋镍＋铬电镀层； ——第 7 部分：自催化镍磷合金镀层铁基体； ——第 8 部分：铅锡二元合金电镀层； ——第 9 部分：铝及铝合金的氧化膜； ——第10部分：工程用铬电镀层； ——第11部分：钢铁上的氧化膜； ——第12部分：锡电镀层； ——第13部分：铜电镀层； ——第14部分：镍和铜＋镍电镀层； ——第15部分：热浸镀铝层； ——第16部分：锌铝涂层； ——第17部分：铝电镀层； ——第18部分：锌铁合金电镀层； ——第19部分：电镀锌层三价铬钝化膜； ——第20部分：锌钴镍合金电镀层。 本部分是Q/CAYT—4—2007《汽车用涂镀层和化学处理层》的第16部分。 本部分的某些内容可能涉及专利，本部分的发布机构不应承担识别这些专利的责任。 本部分由中国第一汽车集团公司规划部提出并归口。 本部分由中国第一汽车集团公司技术中心材料部表面防护研究室负责起草。 本部分主要起草人：赵晓宏。 本部分的解释权归中国第一汽车集团公司技术中心材料部表面防护研究室。 专业知识整理分享
色漆和清漆漆膜的划格试验
《色漆和清漆漆膜的划格试验》参照国标GB/T 9286-1998 《漆膜的划格试验》。 测试方法：用锋利刀片(刀锋角度为15 ～30 )在测试样本表面划10 10个1mm 1mm小网格，每一条划线应深及镀层的底材;用毛刷将测试区域的碎片刷干净; 用粘附力350g/cm2～400g/cm2的胶带(3M600号胶纸或等同) 牢牢粘住被测试 小网格，并用橡皮擦用力擦拭胶带，以加大胶带与被测区域的接触面积及力度;用手抓住胶带一端，在垂直方向(90 )迅速扯下胶纸，同一位置进行2次相同 试验。 结果判定：要求附着力达3B以上时为合格。 5B-划线边缘光滑，在划线的边缘及交叉点处均无镀层脱落; 4B-在划线的交叉点处有小片的镀层脱落，且脱落总面积小于5%; 3B-在划线的边缘及交叉点处有小片的镀层脱落，且脱落总面积在5%～15%之间; 2B-在划线的边缘及交叉点处有成片的镀层脱落，且脱落总面积在15%～35%之间; 1B-在划线的边缘及交叉点处有成片的镀层脱落，且脱落总面积在35%～65%之间; 0B-在划线的边缘及交叉点处有成片的镀层脱落，且脱落总面积大于65%。 备注：当测试面积较小时，不要求一定要划10 10个小方格，可以根据测试面 积的小大确定划格的数目。 油墨的测试方法在使用工厂来说(非油墨供应商)，是不需要划百格的; 我们目前采用的方法： 用3M胶带610胶带于着墨点一端顺延粘贴，使用3KG力于橡皮擦用力顺向推 抚致胶带平整，以加大胶带与被测区域的接触面积及粘贴密着度;用手抓住胶 带一端，在垂直方向(90 )迅速扯下胶纸，同一位置进行3次相同试验。 OK：无脱落或粉状脱落。 NG：任何形状的块状脱落。
有机硅耐高温漆资料
有机硅耐高温漆，又称耐高温油漆，高温漆，耐热漆，分有机硅和无机硅耐高温漆系列.耐高温漆,顾名思义，就是能经受高温氧化和其它介质腐蚀的油漆。涂料行业的高温一般在100℃-800℃之间，要求油漆在上述环境中能够达到稳定的物理性能（不脱落，不起泡，不开裂，不粉化，无锈蚀，允许有轻微变色）。 用途： 广泛应用于高炉、热风炉内外壁、烟囱、烟道、烘道、排气管、高温热气管道、加热炉、热交换器以及其它非金属和金属表面高温防腐保护。 性能指标： 项目指标检验方法 漆膜外观黑色无光、漆膜平整 GB/T1729 粘度（涂—4杯）S 20－35 GB/T1723 干燥时间表干25℃，h ≤ 0.5 GB/T1728 半硬25℃，h ≤ 24 烘干200℃，h ≤ 0.5 冲击强度cm 50 GB/T1732 柔韧性mm ≤ 1 GB/T1731 附着力级≤ 2 GB/T1720 光泽半光或无光 耐热性（800℃，24h）涂膜完整，允许轻微变色 GB/T1735 施工工艺：
（1）前处理：基材表面必须采用喷砂外理，达Sa2.5级； （2）用稀释剂擦洗工件表面； （3）用专用配套稀释剂调节涂料粘度，稀释剂采用专用稀释剂，用量大致为：无气喷涂——约5%（以涂料重量计）；空气喷涂——约15－20%（以涂料重量计）；刷涂——约10－15%（以涂料重量计）； （4）施工方法：无气喷涂、空气喷涂或刷涂。注意：施工时底材温度必须高于露点以上3℃，但不得高于60℃； （5）涂料固化：施涂完毕，常温自然固化后投入使用或室温干燥0.5－1.0小时，然后置于180－200℃烘箱中烘烤0. 5小时，取出降温待用。 其它施工参数密度——约1.08g/cm3； 干膜厚度（一道）25um；湿膜厚度56 um； 闪点－27℃； 涂覆用量－－120 g/m2； 涂装间隔时间：8－24小时/25℃以下，4－8小时/25℃以上。 涂料贮存期：6个月。超过此期限，经检验合格仍可使用。
达克罗涂层盐雾标准
前处理 酸洗 酸洗 磷化锌/抛丸磷化锌/抛丸 酸洗底涂层锌铁锌铁KL100 KL100锌镍面涂层Delta Coll80 黑Delta Coll80 GZ 黑VH301 GZ Delta Coll80 黑防腐要求白锈240h 120h 红锈480h 480h 480h 720h 720h (中性盐雾) 720h GS 9w10 ZNFE SW ZNS2 ZNS3 BMW 宝马GS 90010 ZNNID SW Delta Coll80 GZ 黑Delta Coll80 无色ZNNID SI 40/ZNS 酸洗锌镍Delta Coll80 GZ 无色磷化锌/抛丸Delta-Tone 磷化锌/抛丸Delta-Tone 磷化锌/抛丸Delta-Tone Delta-Seal GZ 黑Delta-Seal GZ 银灰240h 480h 360h 防腐要求白锈红锈240h 400h/1000h 120h 允许有10%出现白锈120h 允许有10%出现白锈A:360h B:240h A:360h B:240h A:360h A:120h＜10%透明B:240h B:144h 黑色Delta-Seal 72h 厂家标准表面要求 ZNFE SW
微变化 288h 允许有5%白锈 72h 288h 允许有5%白锈 72h 微变化 288h 72h 288h B:144h Delta Coll80 GZ N600 50/ZNS 55/ZNS SI 厂家 标准 GM 7111M GM 7114M 表面要求 银灰 前处理 磷化锌/抛丸磷化锌/抛丸底涂层Delta-Tone KL100 电镀锌三价铬蓝白钝化 面涂层Delta-Seal 银灰Delta-Seal Delta Coll80 GZ 透明 Delta Coll80 GZ A6-X-V/B6-X-V 酸洗 A7-X-V/B7-X-V GME00252 A8-X-V/B8-X-V 酸洗 电镀锌三价铬钝化透明 Delta Coll80 GZ 酸洗 电镀锌三价铬钝化B9-X-V 通用 GM A B C E F GMW14 银灰 GMW3359黑色 酸洗 磷化锌/抛丸磷化锌/抛丸锌铁三价铬黑色钝化 Delta-Tone 288h 允许有轻288h 允许有轻GME00255磷化锌/抛丸Delta-Tone/KL100 Delta-Seal/VH300磷化锌/抛丸磷化锌/抛丸Delta-Tone/KL100或VH302 GZ 磷化锌/抛丸磷化锌/抛丸
锌铝合金涂层与有机涂层耐盐雾腐蚀性对比
锌铝合金涂层与有机涂层耐盐雾腐蚀性对比 摘要 研究了锌铝合金涂层与有机涂层的耐盐雾性能，在防腐涂层体系中，锌铝合金涂层的耐盐雾防腐性能好于有机涂层；而在防腐防污涂层体系中由于防污漆含有铜，锌铝涂层与铜离子可形成原电池加速腐蚀，锌铝合金涂层的防腐性能差于有机涂层体系。 宋雪曙 （上海振华重工集团股份有限公司涂装技术应用研究所，上海200125） 关键词：热喷涂；锌铝合金；有机涂层；耐盐雾；防腐；防污 1引言 金属锌、铝的电化学电位比铁低，在电化学防腐体系中发挥着重要的作用。现在广泛应用的喷锌、喷铝及各种富锌漆对铁基体都有良好的电化学保护和屏蔽保护作用，其耐盐雾腐蚀性能高于只有屏蔽保护作用的纯有机涂层，可用于海洋环境中的长效重防腐蚀涂层体系。采用热喷涂锌、铝及其合金涂层对钢铁构件和构筑物进行长效防护早在20世纪20年代就己开始应用。随着经济的发展，人类在海洋中建造了无数固定与活动的海上钢铁构筑物，如舰船、风力发电、海底管线、栈桥码头、海上石油平台等，从20世纪中叶开始，世界各国在不同的海域对热喷涂锌铝及其合金涂层海洋环境下长期防护性能进行了很多现场挂片暴露试验和实际应用。国内外的大量长期现场试验证明，热喷涂锌铝及其合金涂层对于海洋环境下的钢铁构筑物具有优良的长效防护性能，锌具有优良的电化学保护性，铝具有比锌更好的化学稳定性，锌铝合金既保留了锌的电保护特点，又具有铝的化学稳定性能。特别是经过适当有机涂料封闭的喷锌、铝、锌铝合金的复合涂层对处于海洋大气和浪花飞溅区的海洋平台等海上钢铁设施是一种保护性较好的长效防腐方案。 2热喷涂技术
2．1热喷涂技术原理 热喷涂是借助某种热源（火焰或电能）将欲喷涂的金属材料（线材或粉末）熔化，利用压缩空气将金属熔滴雾化，高速喷射到经粗化处理的工件基体表面，熔滴在撞击到工件表面的瞬间冷凝而形成金属涂层。涂层的组织结构是由互相镶嵌、重叠的无数变形微粒机械地结合在一起，并含有一定数量的孔隙结构。涂层的孔隙率与喷涂工艺有关，涂层的结合强度与喷涂材料和表面处理有关。按照使用热源的不同，热喷涂可分为：火焰喷涂、电弧喷涂、等离子喷涂和爆炸喷涂等。根据使用材料的形态不同又可分为：线材喷涂和粉末喷涂。用于防腐目的的热喷涂方法主要是线材电弧喷涂和线材火焰喷涂。由于电弧喷涂的生产率和能源利用率高、结合强度高，适用于各种钢构件的防腐蚀施工，成为涂层耐蚀性能好、应用最广的热喷涂方法。 2．2热喷涂涂层防腐蚀机理 用于防腐蚀目的的喷涂材料主要有锌、铝及其合金。它们对钢铁的保护机理主要有2个：①具有与涂料涂装防腐机理类似的阻挡腐蚀介质渗透的隔离作用；②具有通过涂层材料自我牺牲而实现的阴极保护作用。根据电化学理论，锌、铝及其合金涂层的电极电位较钢铁材料低，在电解液存在的条件下，这些涂层为阳极性材料，钢铁为阴极性材料，它们之间形成腐蚀原电池。在腐蚀过程中，阳极材料（涂层）通过自身的牺牲实现对阴极材料（钢铁）的保护。由于锌或铝涂层的腐蚀产物能有效地减缓腐蚀速率，所以涂层的消耗也是很缓慢的，可以较长时间地保护钢铁基体。锌、铝及其合金涂层在许多环境下对钢铁材料都有很好的保护作用。相对来说，由于铝涂层内部微粒表面覆盖有耐腐蚀的氧化膜，铝涂层的寿命更长。与锌相比铝涂层的缺点是对钢铁材料的动态电化学保护效果不如前者。 3试验目的 采用对比试验研究热喷涂锌铝合金涂层与有机涂层在海洋环境中的耐盐雾腐蚀性能。 4对比试验
有机硅耐高温材料的研究
有机硅耐高温涂料的研究 摘要:以两种通用牌号的有机硅树脂为基料，制备出一种能耐700℃的高温涂料，并对低熔点玻璃粉、滑石粉、铝粉和硅烷偶联剂在有机硅耐高温涂料中的作用机理以及对涂料性能的影响进行了讨论。试验发现，有机硅树脂、低熔点玻璃粉、铝粉、滑石粉、硅烷偶联剂质量分别为30~50g,20~ 30g,1.5~ 6.0g,10g和1.5g时涂层性能最佳。 耐高温涂料应用广泛，在高炉、焦炉、烧结机等设备的外表面抗氧化保护中起着重要的作用另外，石油精制炉、铝精炼炉、发动机排气系统、农机、摩托车的消声器等都长期在很高的温度下工作，高温腐蚀严重，也需要采用耐高温涂料加以保护。据报道，目前国外已研制出最高耐1427 °C的耐高温涂料。但我国这方面的研究较弱，能耐700℃高温涂料的报道较少。目前这方面的产品主要依靠进口，每年消耗大量外汇。有机硅高温涂料是耐高温涂料的一个主要品种。它通常是以有机硅树脂为基料，配以各种耐高温颜填料制得。毫无疑问，有机硅树脂的种类和基本特性对涂料的耐高温性能有着非常大的影响，除此之外，颜填料的选择和配方优化也会影响涂料的性能。目前文献报道基本是侧重于有机硅树脂的合成改性，而忽视了各种高温颜填料、助剂的作用。本论文则以两种通用牌号的有机硅树脂为基料，系统地研究了各种耐高温颜填料与有机硅树脂的复配作用，通过配方的优选，制备了一种能耐700℃的高温涂料，并讨论了颜填料的具体作用和合适配比。
1试验部分 1. 1实验原料 苯甲基硅树脂，固体质量分数50%，中国蓝星公司，工业品;硅酮树脂sn-330，固体质量分数50%，台湾德千公司;硅烷偶联剂、酞酸酷均为工业品;三氧化二铬、云母粉、滑石粉、硬脂酸铝、偏硼酸钡、瓷土、铝粉、低熔点玻璃粉均为工业级。 1. 2实验方法 1. 2. 1制漆将经过筛选的颜填料、增强剂、添加剂及适量溶剂，加入树脂基料中，用球磨机研磨成符合细度要求的漆浆。 1.2.2制板将上述漆浆刷涂到经处理过的马口铁板或钢板上，晾干备用。 1.2.3高温处理将上述刷涂有耐高温涂料的马口铁板或钢板置于箱式电炉中，采用程序升温的方法升温至一定温度，取出并冷却至室温后，进行性能测试和分析。 1. 3性能测试 1. 3. 1热性能检测方法①耐热性能参照日本相关标准，将试片于180℃烘烤2h后，放入电位差计核对的恒温箱式电炉中，按5 °C /min升高温度，随炉温到实验要求温度开始计时，试样经过持续高温后，取出，冷至室温( 25℃)，用放大镜观察涂层表面状况，如无龟裂、脱落现象，即说明涂层耐热性能良好。图令热交变性能参照企业标准，将试片随炉升温到预定温度，经过一段时间高温后，取出，冷至室温( 25℃)，观察试片表面状况，反复多个周期直至涂层破坏。
