镀锌板,渗铝板焊接工艺
镀铝板渗铝板焊接工艺
1、渗铝板MIG电弧钎焊
（1）渗铝板及其焊接性能介绍
渗铝板可分为两类，第一类是以耐热性为主的可以耐640℃左右的高温，它是在低碳钢板的两侧各镀上20-25µm厚的AlSi合金（Si含量为6-8.5﹪）镀层；第二类以耐腐蚀性为主，其镀层是第一类的2-3倍。
渗铝板一般以热浸或固体粉末等方法渗铝。
第一类耐高温的形成AlFeSi合金层，第二类耐腐蚀形成AlFe合金层。
由于耐腐蚀的渗铝板镀层厚熔点低，其焊接性相对较差。
由于渗铝板具有较好抗高温、抗氧化和耐腐蚀性，价格便宜，已在我国石油、化工、电力、汽车及轻工部门得到广泛的应用。
在渗铝板的熔化焊中，现有的几种方法都不太理想。
手工电弧焊如采用酸性焊条或钎维素型焊条时，焊缝轻易产生气孔，凹凸等缺陷；而采用碱性低氢型焊条，可以降低焊缝气孔的倾向。
但是焊接前如不将焊缝四周的渗铝层去掉，则焊缝中的Si、Mn含量因铝加强脱氧而增高，从而使焊缝金属力学性能变坏，而且由于焊缝中缺少保证金属耐热、耐腐蚀的合金元素，往往在焊接完成后也要重新做防腐处理；而采用普通的熔化极气体保护焊焊接渗铝板时，焊缝成分和致密性都能达到要求，但是焊缝表面粗糙不平；采用钨极氩弧焊时，虽然说熔化的涂层不至于被氧化，但是为了减少焊缝金属的铝含量，大多是焊接前将焊缝四周的铝涂层去掉。
（2）渗铝板的MIG电弧钎焊工艺
德国CLOOS GLC333MC4焊机是采用钎焊的工艺来焊接渗铝板的，在焊接前无需做任何的预处理，焊接完成后也不用重新再做防腐处理。
焊缝成型美观平整光滑，耐腐蚀性好。
MIG电弧钎焊常用的焊接材料采用铝青铜焊丝,由于其熔点低机械性能好，不用破坏渗铝层，无重新做防腐的特点，被认为是目前焊接渗铝板最好的工艺。
在船舶制造，机械制造，化工，汽车等领域得到了广泛的应用。
2、MIG电弧钎焊的优点和应用
在通常的使用中MIG钎焊使用的保护气体是氩气,然而实验表明铜基焊丝也可用含少量氧气或二氧化碳的混合气体作保护气，这样电弧的稳定性更好。
( 1 ) MIG电弧钎焊优点：
a）焊缝无腐蚀
b）飞溅很少
c）镀层烧损少
d）热输入量低
e）焊缝易机械加工
f）近焊缝区可受到阴极保
g) 提高安全性
( 2 ) MIG 钎焊应用范围：
MIG 电弧钎焊可用来焊接低合金钢、非合金钢以及不锈钢，主要用途还是焊接表面有镀层的钢板。
它使用的焊丝的低熔点及焊接时的低热量输入等特性，减少了工件近缝区及焊缝背面镀层的破坏。
MIG 钎焊同MAG 焊一样，可以焊各种类型接头及全位置焊接，即使在立向下、立向上和仰焊的情况下，也能获得令人满足的效果，焊接速度同样可以达到MAG 焊的水平（1
00cm/min）。
当今，MIG电弧钎焊在汽车及支承结构中已有大量的实践应用。
甚至高强钢（例如自行车支架）也使用了MIG 钎焊的焊接方法。
主要是因为用短路过渡的MAG 焊焊出的是凸焊缝，这降低了焊缝的抗拉强度；另一方面，用传统的钎焊将使管子产生明显的变形。
而MIG 电弧钎焊克服了以上两种方法的缺点，焊接时工件输入量低，焊缝又平滑。
渗铝板焊接样本图片
3、渗铝板焊接专机介绍:
CLOOS全数字化MIG/MAG焊机――GLC333 MC4(铜/钛/铝/镀锌板/渗铝板专用焊机)
特点：
CLOOS GLC MC4 是一种集焊接电源/ 送丝机一体的数字化逆变式脉冲MIG/MAG 焊机，具有体积小、功率大、性能先进、使用方便的特点。
GLC MC4 是智能化的焊机，只要按提示输入焊接材料参数，焊机的“大脑”会自动调节焊机输出无飞溅的最合适的焊接规范。
GLC MC4 可以用来焊接钢铁、铝合金、铜合金、镁合金、钛合金、镀锌板、渗铝板等各种金属。
GLC MC4 即使在焊接厚度1mm 以下的铝合金时也能很容易的得到熔深合适、成型美观的焊缝。
成功实现铝和镀锌板,铝和铜异种金属间的焊接。
•同类焊机中功率最大，负载持续率60% 时额定电流210-300A ；
峰值电流500A
•内置100 条各种材料的典型焊接规范程序
• CLOOS 独有的U/I 熔深控制技术
独特的铝合金和不锈钢双脉冲焊接功能
•独特的MIG 电弧钎焊功能
•无飞溅引弧技术（SPAZ ）
•单旋钮一元化功率输出调节
•带推力控制的四轮送丝系统
•标准配置的焊接过程数字编程界面
• MC4/R 数字接口适应与机器人或焊接专机配套
•标准配置的RS232/RS485 计算机接口
•丰富的、可选配的工艺和控制软件
•可用于手工电弧焊或钨极氩弧焊
标准配置：
1 GLC283/333MC4 焊接电源（内置送丝系统）（水冷系统可选配）
2 气冷MIG/MAG 焊枪（长度可选）（水冷焊枪可选配）
3 地线( 3M )
4 焊钢送丝组件（1.2MM ）( 焊铝送丝组件及规格可选)。
二保焊镀锌板焊接技巧

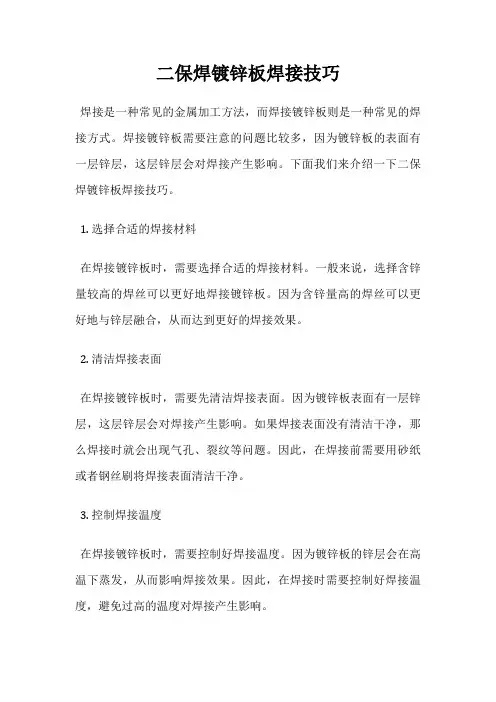

二保焊镀锌板焊接技巧焊接是一种常见的金属加工方法，而焊接镀锌板则是一种常见的焊接方式。
焊接镀锌板需要注意的问题比较多，因为镀锌板的表面有一层锌层，这层锌层会对焊接产生影响。
下面我们来介绍一下二保焊镀锌板焊接技巧。
1. 选择合适的焊接材料在焊接镀锌板时，需要选择合适的焊接材料。
一般来说，选择含锌量较高的焊丝可以更好地焊接镀锌板。
因为含锌量高的焊丝可以更好地与锌层融合，从而达到更好的焊接效果。
2. 清洁焊接表面在焊接镀锌板时，需要先清洁焊接表面。
因为镀锌板表面有一层锌层，这层锌层会对焊接产生影响。
如果焊接表面没有清洁干净，那么焊接时就会出现气孔、裂纹等问题。
因此，在焊接前需要用砂纸或者钢丝刷将焊接表面清洁干净。
3. 控制焊接温度在焊接镀锌板时，需要控制好焊接温度。
因为镀锌板的锌层会在高温下蒸发，从而影响焊接效果。
因此，在焊接时需要控制好焊接温度，避免过高的温度对焊接产生影响。
4. 控制焊接速度在焊接镀锌板时，需要控制好焊接速度。
因为焊接速度过快会导致焊接表面没有充分熔化，从而影响焊接效果。
因此，在焊接时需要控制好焊接速度，保证焊接表面充分熔化。
5. 注意焊接位置在焊接镀锌板时，需要注意焊接位置。
因为镀锌板的锌层会对焊接产生影响，因此需要选择合适的焊接位置。
一般来说，选择在锌层较薄的位置进行焊接，可以更好地避免焊接产生影响。
焊接镀锌板需要注意的问题比较多，需要掌握一定的焊接技巧。
通过选择合适的焊接材料、清洁焊接表面、控制焊接温度和速度、注意焊接位置等方法，可以更好地焊接镀锌板，达到更好的焊接效果。
镀锌薄板焊接的焊接方法
镀锌薄板焊接的焊接方法焊接是一种将金属材料加热至融化状态，通过填充材料进行熔覆而达到材料连接的方法。
钢板作为工程中常用的材料之一，在使用时需要进行连接，常见的连接方式之一就是焊接。
其中，钢板的镀锌处理可以一定程度上提高钢板的耐腐蚀性能，并且还能美化表面，让钢板在工程中更加美观大方。
接下来，我们将介绍如何焊接镀锌钢板。
一、焊接方法1. 电弧焊：电弧焊分为手工电弧焊和埋弧焊。
其中，手工电弧焊不适用于钢板的浅焊缝和高效生产条件下，而埋弧焊则需要用机器自动焊接，效率较高。
电弧焊接需要先将钢板的锌层割除一两毫米，以免锌层在焊接过程中产生有害气体对人体造成伤害。
2. MIG/MAG焊：MIG/MAG焊又称气体保护焊，其以惰性、活性气体为保护气体，不会对钢板产生氧化反应。
不过，使用MIG/MAG焊需要钢板的厚度至少在1.0毫米以上，否则会因板材薄弱而影响焊接质量。
3. TIG焊：TIG焊是一种高品质焊接方法，适用于焊接薄板薄缝。
缺点是速度慢，生产效率低。
二、焊接前的处理钢板在焊接前需要进行钝化处理，将钢板表面的氧化物、灰尘、油污等去除干净。
处理后的钢板要进行设备清洁，以避免在焊接时引起火灾。
三、焊接质量的评估焊接后的钢板需要进行质量的评估，以保证其连接质量。
评估时需要注意以下几个方面：1. 检查焊缝周围是否存在气孔、夹渣等缺陷。
2. 检查焊接区域的硬度是否异常。
3. 使用焊接探伤检验仪对焊缝进行检查，以发现可能存在的隐蔽问题。
四、总结在使用钢板进行工程建设时，焊接时需要注意工艺规范，以保证焊接的质量和建筑的安全。
同时，钢板的焊接方法也需要根据具体情况进行选择和搭配，以达到最佳的效果。
二保焊镀锌板焊接技巧

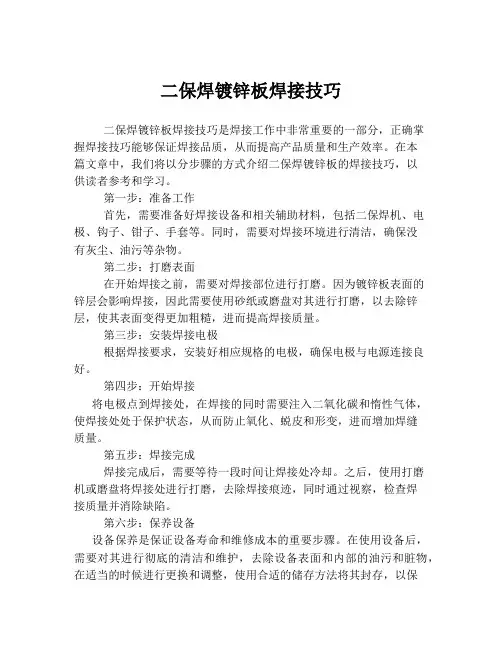

二保焊镀锌板焊接技巧
二保焊镀锌板焊接技巧是焊接工作中非常重要的一部分，正确掌
握焊接技巧能够保证焊接品质，从而提高产品质量和生产效率。
在本
篇文章中，我们将以分步骤的方式介绍二保焊镀锌板的焊接技巧，以
供读者参考和学习。
第一步：准备工作
首先，需要准备好焊接设备和相关辅助材料，包括二保焊机、电极、钩子、钳子、手套等。
同时，需要对焊接环境进行清洁，确保没
有灰尘、油污等杂物。
第二步：打磨表面
在开始焊接之前，需要对焊接部位进行打磨。
因为镀锌板表面的
锌层会影响焊接，因此需要使用砂纸或磨盘对其进行打磨，以去除锌层，使其表面变得更加粗糙，进而提高焊接质量。
第三步：安装焊接电极
根据焊接要求，安装好相应规格的电极，确保电极与电源连接良好。
第四步：开始焊接
将电极点到焊接处，在焊接的同时需要注入二氧化碳和惰性气体，使焊接处处于保护状态，从而防止氧化、蜕皮和形变，进而增加焊缝
质量。
第五步：焊接完成
焊接完成后，需要等待一段时间让焊接处冷却。
之后，使用打磨
机或磨盘将焊接处进行打磨，去除焊接痕迹，同时通过视察，检查焊
接质量并消除缺陷。
第六步：保养设备
设备保养是保证设备寿命和维修成本的重要步骤。
在使用设备后，需要对其进行彻底的清洁和维护，去除设备表面和内部的油污和脏物，在适当的时候进行更换和调整，使用合适的储存方法将其封存，以保
证设备长期的使用寿命。
总之，二保焊镀锌板焊接技巧的正确使用是保证焊接质量的重要因素，如能够掌握好焊接与保养技巧，不仅可以提高产品的质量和生产效率，而且可大大延长设备的使用寿命，并最终起到节约成本的作用。
MIG电弧钎焊技术

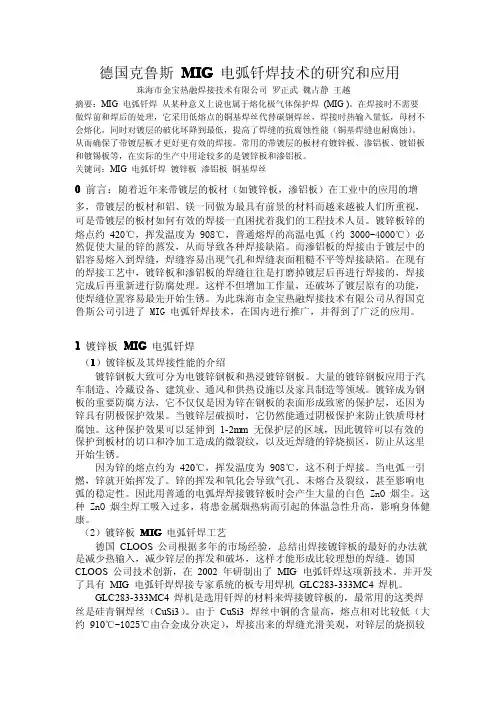

德国克鲁斯MIG电弧钎焊技术的研究和应用珠海市金宝热融焊接技术有限公司罗正武魏占静王越摘要：MIG电弧钎焊从某种意义上说也属于熔化极气体保护焊(MIG)。
在焊接时不需要做焊前和焊后的处理，它采用低熔点的铜基焊丝代替碳钢焊丝，焊接时热输入量低，母材不会熔化，同时对镀层的破化坏降到最低，提高了焊缝的抗腐蚀性能（铜基焊缝也耐腐蚀）。
从而确保了带镀层板才更好更有效的焊接。
常用的带镀层的板材有镀锌板、渗铝板、镀铅板和镀锡板等，在实际的生产中用途较多的是镀锌板和渗铝板。
关键词：MIG电弧钎焊镀锌板渗铝板铜基焊丝0前言：随着近年来带镀层的板材（如镀锌板，渗铝板）在工业中的应用的增多，带镀层的板材和铝、镁一同做为最具有前景的材料而越来越被人们所重视，可是带镀层的板材如何有效的焊接一直困扰着我们的工程技术人员。
镀锌板锌的熔点约420℃，挥发温度为908℃，普通熔焊的高温电弧（约3000-4000℃）必然促使大量的锌的蒸发，从而导致各种焊接缺陷。
而渗铝板的焊接由于镀层中的铝容易熔入到焊缝，焊缝容易出现气孔和焊缝表面粗糙不平等焊接缺陷。
在现有的焊接工艺中，镀锌板和渗铝板的焊缝往往是打磨掉镀层后再进行焊接的，焊接完成后再重新进行防腐处理。
这样不但增加工作量，还破坏了镀层原有的功能，使焊缝位置容易最先开始生锈。
为此珠海市金宝热融焊接技术有限公司从得国克鲁斯公司引进了MIG电弧钎焊技术，在国内进行推广，并得到了广泛的应用。
1镀锌板MIG电弧钎焊（1）镀锌板及其焊接性能的介绍镀锌钢板大致可分为电镀锌钢板和热浸镀锌钢板。
大量的镀锌钢板应用于汽车制造、冷藏设备、建筑业、通风和供热设施以及家具制造等领域。
镀锌成为钢板的重要防腐方法，它不仅仅是因为锌在钢板的表面形成致密的保护层，还因为锌具有阴极保护效果。
当镀锌层破损时，它仍然能通过阴极保护来防止铁质母材腐蚀。
这种保护效果可以延伸到1-2mm无保护层的区域，因此镀锌可以有效的保护到板材的切口和冷加工造成的微裂纹，以及近焊缝的锌烧损区，防止从这里开始生锈。
关于渗铝板焊接工艺探索
关于渗铝板焊接工艺探索1、渗铝板MIG电弧钎焊（1）渗铝板及其焊接性能介绍渗铝板可分为两类，第一类是以耐热性为主的可以耐640℃左右的高温，它是在低碳钢板的两侧各镀上20-25µm 厚的AlSi合金（Si含量为6-8.5﹪）镀层；第二类以耐腐蚀性为主，其镀层是第一类的2-3倍。
渗铝板一般以热浸或固体粉末等方法渗铝。
第一类耐高温的形成AlFeSi合金层，第二类耐腐蚀形成AlFe合金层。
由于耐腐蚀的渗铝板镀层厚熔点低，其焊接性相对较差。
由于渗铝板具有较好抗高温、抗氧化和耐腐蚀性，价格便宜，已在我国石油、化工、电力、汽车及轻工部门得到广泛的应用。
在渗铝板的熔化焊中，现有的几种方法都不太理想。
手工电弧焊如采用酸性焊条或钎维素型焊条时，焊缝轻易产生气孔，凹凸等缺陷；而采用碱性低氢型焊条，可以降低焊缝气孔的倾向。
但是焊接前如不将焊缝四周的渗铝层去掉，则焊缝中的Si、Mn含量因铝加强脱氧而增高，从而使焊缝金属力学性能变坏，而且由于焊缝中缺少保证金属耐热、耐腐蚀的合金元素，往往在焊接完成后也要重新做防腐处理；而采用普通的熔化极气体保护焊焊接渗铝板时，焊缝成分和致密性都能达到要求，但是焊缝表面粗糙不平；采用钨极氩弧焊时，虽然说熔化的涂层不至于被氧化，但是为了减少焊缝金属的铝含量，大多是焊接前将焊缝四周的铝涂层去掉。
（2）渗铝板的MIG电弧钎焊工艺德国CLOOS GLC333MC4焊机是采用钎焊的工艺来焊接渗铝板的，在焊接前无需做任何的预处理，焊接完成后也不用重新再做防腐处理。
焊缝成型美观平整光滑，耐腐蚀性好。
MIG电弧钎焊常用的焊接材料采用铝青铜焊丝,由于其熔点低机械性能好，不用破坏渗铝层，无重新做防腐的特点，被认为是目前焊接渗铝板最好的工艺。
在船舶制造，机械制造，化工，汽车等领域得到了广泛的应用。
2、MIG电弧钎焊的优点和应用在通常的使用中MIG钎焊使用的保护气体是氩气,然而实验表明铜基焊丝也可用含少量氧气或二氧化碳的混合气体作保护气，这样电弧的稳定性更好。
镀铝锌板焊接方式
镀铝锌板焊接方式标题：镀铝锌板焊接技术及注意事项一、引言镀铝锌板是一种常用的建筑材料，广泛应用于屋面、墙面等领域。
为了连接和固定镀铝锌板，焊接是一种常见的方法。
本文将介绍镀铝锌板焊接的方式和注意事项。
二、常见的焊接方式1. 点焊点焊是一种常用的镀铝锌板焊接方式，适用于焊接薄板。
点焊时，首先需要将焊接点的位置清理干净，去除油污和锈蚀。
然后，使用电焊机的电极钳夹住焊接点的两端，通过瞬间电流的流动来将两个焊接点瞬间加热并熔化，形成焊接。
2. 熔化焊熔化焊是一种常见的镀铝锌板焊接方式，适用于焊接厚板和大面积连接。
熔化焊可分为气焊、电弧焊和激光焊等多种方式。
其中，气焊是一种传统的焊接方式，通过燃烧气体产生的高温火焰来加热焊接材料，使其熔化并连接。
电弧焊则是利用电弧的高温来熔化焊接材料，形成焊接。
激光焊则是利用高能激光束来瞬间加热焊接材料，实现焊接。
三、注意事项1. 焊接前的准备工作非常重要。
需要清理焊接表面的油污、锈蚀和灰尘，确保焊接表面干净。
同时，还需检查焊接材料的质量和尺寸，确保符合要求。
2. 焊接时需要掌握合适的焊接参数，如电流、电压、焊接速度等。
不同的焊接方式和材料要求不同的焊接参数，需要根据实际情况进行调整。
3. 焊接过程中要保持焊接区域的通风良好，避免有害气体的聚集和吸入。
4. 焊接后，需要进行焊缝的清理和防护。
清理焊缝可以使用机械方法或化学方法，确保焊缝表面光滑。
防护焊缝则可以使用防锈漆或防腐剂等材料进行处理，延长焊缝的使用寿命。
5. 在焊接过程中，要注意自身安全。
戴好焊接面罩、手套和防护服，避免受到电焊火花和热辐射的伤害。
四、结论通过本文对镀铝锌板焊接技术及注意事项的介绍，我们了解到镀铝锌板焊接的常见方式，以及在焊接过程中需要注意的事项。
合理选择焊接方式和参数，正确操作焊接工具，可以确保焊接质量和安全，延长镀铝锌板的使用寿命。
镀锌板焊接(实操分享)
镀锌钢板焊接工艺研究1．镀锌钢电弧焊锌层的存在给镀锌钢的焊接带来了一定困难，主要的问题有：焊接裂纹及气孔的敏感性增大、锌的蒸发及烟尘、氧化物夹渣及镀锌层熔化及破坏。
其中焊接裂纹、气孔和夹渣是最主要的问题。
1．1 焊接性（1）裂纹在焊接过程中，熔化的锌浮在熔池的表面或位于焊缝根部。
由于锌的熔点远远低于铁，熔池中的铁首先结晶，液态锌会沿着钢的晶界渗入其中，导致晶间结合变弱。
而且锌与铁之间易形成金属间脆性化合物Fe3Zn10和FeZn10，进一步降低了焊缝金属的塑性。
因此在焊接残余应力的作用下易沿晶界裂开，形成裂纹。
1) 影响裂纹敏感性的因素①锌层的厚度镀锌钢的锌层较薄，裂纹敏感性小，而热镀锌钢的锌层较厚，裂纹敏感性较大。
②工件厚度厚度越大，焊接拘束应力越大，裂纹敏感性越大。
③坡口间隙间隙越大，裂纹敏感性越大。
④焊接方法用手工电弧焊焊接时裂纹敏感性小，而用CO2气体保护焊焊接时裂纹敏感性大一些。
2) 防止裂纹的方法①焊前在镀锌板焊接处开坡口V、Y形或X型坡口，用氧乙炔或喷砂等方法去除坡口附近的镀锌层，同时控制间隙不宜过大，一般1.5mm左右。
②选用含Si量低的焊接材料。
气体保护焊时应采用含Si量低的焊丝，手工焊时采用钛型、钛钙型焊条。
（2）气孔坡口附近的锌层在电弧热的作用下产生氧化（形成ZnO）及蒸发，并挥发出白色烟尘和蒸气，因此极易在焊缝中引起气孔。
焊接电流越大，锌的蒸发越严重，气孔敏感性越大。
用钛型、钛钙型焊条焊接时，在中等电流范围内不易产生气孔。
而用纤维素型和低氢型焊条焊接时，小电流和大电流下均易产生气孔。
另外焊条角度应尽量控制在30°～70°范围内。
（3）锌的蒸发及烟尘用电弧焊焊接镀锌钢板时，熔池附近的锌层在电弧热的作用下氧化成ZnO并蒸发，形成很大的烟尘。
这种烟尘中主要成分为ZnO，对工人的呼吸器官具有很大的刺激作用，因此，焊接时必须采取良好的通风措施。
在同样焊接规范下，用氧化钛型焊条焊接时所产生的烟尘量较低，而低氢型焊条焊接时产生的烟尘量较大。
镀锌板,渗铝板焊接工艺
镀铝板渗铝板焊接工艺1、渗铝板MIG电弧钎焊（1）渗铝板及其焊接性能介绍渗铝板可分为两类，第一类是以耐热性为主的可以耐640℃左右的高温，它是在低碳钢板的两侧各镀上20-25µm厚的AlSi合金（Si含量为6-8.5﹪）镀层；第二类以耐腐蚀性为主，其镀层是第一类的2-3倍。
渗铝板一般以热浸或固体粉末等方法渗铝。
第一类耐高温的形成AlFeSi合金层，第二类耐腐蚀形成AlFe合金层。
由于耐腐蚀的渗铝板镀层厚熔点低，其焊接性相对较差。
由于渗铝板具有较好抗高温、抗氧化和耐腐蚀性，价格便宜，已在我国石油、化工、电力、汽车及轻工部门得到广泛的应用。
在渗铝板的熔化焊中，现有的几种方法都不太理想。
手工电弧焊如采用酸性焊条或钎维素型焊条时，焊缝轻易产生气孔，凹凸等缺陷；而采用碱性低氢型焊条，可以降低焊缝气孔的倾向。
但是焊接前如不将焊缝四周的渗铝层去掉，则焊缝中的Si、Mn含量因铝加强脱氧而增高，从而使焊缝金属力学性能变坏，而且由于焊缝中缺少保证金属耐热、耐腐蚀的合金元素，往往在焊接完成后也要重新做防腐处理；而采用普通的熔化极气体保护焊焊接渗铝板时，焊缝成分和致密性都能达到要求，但是焊缝表面粗糙不平；采用钨极氩弧焊时，虽然说熔化的涂层不至于被氧化，但是为了减少焊缝金属的铝含量，大多是焊接前将焊缝四周的铝涂层去掉。
（2）渗铝板的MIG电弧钎焊工艺德国CLOOS GLC333MC4焊机是采用钎焊的工艺来焊接渗铝板的，在焊接前无需做任何的预处理，焊接完成后也不用重新再做防腐处理。
焊缝成型美观平整光滑，耐腐蚀性好。
MIG电弧钎焊常用的焊接材料采用铝青铜焊丝,由于其熔点低机械性能好，不用破坏渗铝层，无重新做防腐的特点，被认为是目前焊接渗铝板最好的工艺。
在船舶制造，机械制造，化工，汽车等领域得到了广泛的应用。
2、MIG电弧钎焊的优点和应用在通常的使用中MIG钎焊使用的保护气体是氩气,然而实验表明铜基焊丝也可用含少量氧气或二氧化碳的混合气体作保护气，这样电弧的稳定性更好。
镀锌板爆接方法
镀锌板爆接方法
以下是焊接镀锌板的方法：
1. 两段电流：先用小电流长时间熔开电镀层，再用大电流焊接，以减少焊接时产生的飞溅。
也可以选择小电流长时间一次性焊接。
2. 使用钎焊材料：最常用的这类焊丝是铜硅合金（如CuSi3）和铜铝合金。
由于这些焊丝中铜的含量高，熔点相对降低（大约1000℃\~1080℃，由合金成份决定），这时母材还未熔化，这样的接头实际上是钎焊接头。
3. 选择保护气：通常推荐使用的保护气是氩气，然而实验证明CuSi3也可用含少量氧气或二氧化碳的混合气体作保护气，这样电弧的稳定性更好。
此外，还可以通过减少热输入量等方法来处理镀锌板的焊接问题。
在实际操作中，可以根据需求和条件选择适合的方法。
常用金属(镀锌板、铝合金等)的焊接
常用金属（镀锌板、铝合金等）的焊接Tags: 铝合金, 镀锌板, 金属, 焊接一、电阻焊前的工件清理无论是点焊、缝焊或凸焊，在焊前必须进行工件表面清理，以保证接头质量稳定。
清理方法分机械清理和化学清理两种。
常用的机械清理方法有喷砂、喷丸、抛光以及用纱布或钢丝刷等。
不同的金属和合金，需采用不同的清理方法。
简介如下：铝及其合金对表面清理的要求十分严格，由于铝对氧的化学亲合力极强，刚清理过的表面上会很快被氧化，形成氧化铝薄膜。
因此清理后的表面在焊前允许保持的时间是严格限制的。
铝合金的氧化膜主要用以化学方法去除，在碱溶液中去油和冲洗后，将工件放进正磷酸溶液中腐蚀。
为了减慢新膜的成长速度和填充新膜孔隙，在腐蚀的同时进行纯化处理。
最常用的纯化剂是重铬酸钾和重铬酸纳（见表1）。
纯化处理后便不会在除氧化膜的同时，造成工件表面的过分腐蚀。
腐蚀后进行冲洗，然后在硝酸溶液中进行亮化处理，以后再次进行冲洗。
冲洗后在温度达75℃的干燥室中干燥，活用热空气吹干。
这样清理后的工件，可以在焊前保持72h。
铝合金也可用机械方法清理。
如用0-00号纱布，或用电动或风动的钢丝刷等。
但为防止损伤工件表面、钢丝直径不得超过0.2mm，钢丝长度不得短于40mm，刷子压紧于工件的力不得超过15-20N，而且清理后须在不晚于2-3h内进行焊接。
为了确保焊接质量的稳定性，目前国内各工厂多在化学清理后，在焊前再用钢丝刷清理工件搭接的内表面。
铝合金清理后必须测量放有两铝合金工件的两电极间总阻值R。
方法是使用类似于点焊机的专用装置，上面的一各电极对电极夹绝缘，在电极间压紧两个试件，这样测出的R值可以最客观地反映出表面清理的质量。
对于LY12、LC4、LF6铝合金R不得超过120微欧姆，刚清理后的R一般为40-50微欧，对于导电性更好的LF21、LF2铝合金以及烧结铝类的材料，R不得超过28-40微欧。
镁合金一般使用化学清理，经腐蚀后再在铬酐溶液中纯化。
