消防-建筑工程消防防排烟系统概况
工程名称
飞天购物广场消防工程
工程地点
葫芦岛市龙港区龙湾大街教育园区J3B地块，飞天广场北侧，龙湾大街、海滨路、J3A地块的围合地块
建设单位
葫芦岛兰花房地产开发有限公司
设计单位
联安国际建筑设计有限公司
施工单位
辽宁喜武消防工程有限公司葫芦岛市龙港区分公司
地下建筑面积
556653㎡
建筑层数
地下一层，地上四层
地上建筑面积
15137㎡
建筑高度
21.6m
地下一层防火分区
防火分区1、2、3、4、5、6、7、8
一层防火分区
防火分区1、2、3
二层防火分区
防火分区1、2、3、4
三层防火分区
防火分区1、2、3、4
四层防火分区
防火分区1、2、3
屋面防火分区
/
消防工程类别
1、自动报警2、自动喷水3、室内消火栓
4、气体5、防火卷帘6、防排烟
7、干粉8、泡沫9、应急照明
10、可燃气体11、其它
6
消防工程造价
消防工程开工时间
消防工程竣工时间
备注
填表日期：年月日
防排烟系统培训 (2)
防排烟系统培训简介防排烟系统是用于保护建筑物和人员安全的重要设备之一。
它能有效地排除建筑物内的烟雾和有害气体，保持室内空气清新，提供逃生通道，并减少火灾带来的伤害。
本文将介绍防排烟系统的原理、组成部分以及培训中需注意的事项。
防排烟系统的原理防排烟系统的原理是通过控制建筑物内部的空气流动，将烟雾和有害气体排出建筑物外部。
它通常由排烟口、排烟通道、电动阀门、风机和控制系统等组成。
在发生火灾时，控制系统会自动检测到火灾信号，并启动风机，打开排烟口和排烟通道，将烟雾和有害气体排出建筑物外部。
同时，还会关闭与烟雾和有害气体相连的房间和通道，以防止火势蔓延。
当火势得到控制后，系统会自动关闭排烟装置，恢复正常通风。
防排烟系统的组成部分排烟口排烟口是将烟雾和有害气体排出建筑物外部的出口。
它通常位于建筑物的天花板、墙体或窗户上。
排烟口的大小和位置应根据建筑物的结构和火灾风险确定。
排烟通道排烟通道是将烟雾和有害气体从建筑物内部引导到排烟口的通道。
它通常由金属管道或防火板构成，具有良好的密封性和耐火性能。
电动阀门电动阀门用于控制排烟通道的开关。
当控制系统检测到火灾信号时，电动阀门会自动打开，使烟雾和有害气体通过排烟通道排出建筑物外部。
风机风机通过产生强制风流，加速烟雾和有害气体的排出。
它通常安装在排烟通道末端，并根据建筑物的大小和需要进行选型。
控制系统控制系统是防排烟系统的核心部分，它负责监测火灾信号、控制电动阀门和风机等设备的开关，并与建筑物的消防报警系统和建筑物管理系统进行联动。
防排烟系统培训事项了解防排烟系统的工作原理在进行防排烟系统培训之前，首先需要了解防排烟系统的工作原理。
只有掌握了系统的基本原理，才能更好地理解和应对火灾情况。
掌握防排烟系统的操作方法培训的重点是让参与者熟悉防排烟系统的操作方法。
他们需要了解如何启动和关闭系统、如何检测火灾信号、如何调整风机和阀门的开关等，以应对不同的火灾情况。
学习控制系统的设置和调试控制系统的设置和调试对于系统的正常运行至关重要。

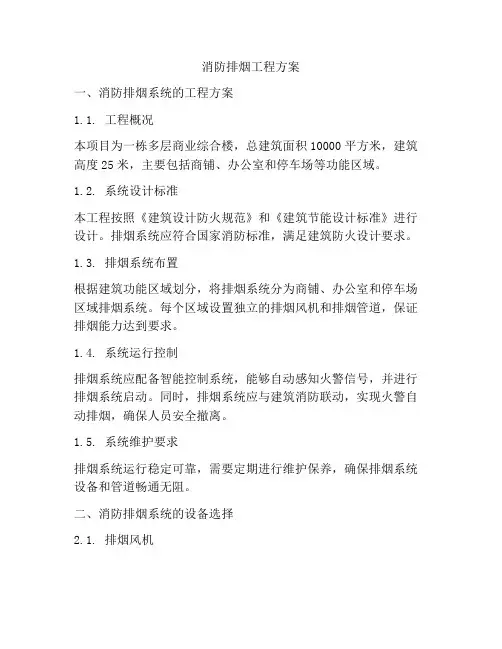

消防排烟工程方案
消防排烟工程方案一、消防排烟系统的工程方案1.1. 工程概况本项目为一栋多层商业综合楼，总建筑面积10000平方米，建筑高度25米，主要包括商铺、办公室和停车场等功能区域。
1.2. 系统设计标准本工程按照《建筑设计防火规范》和《建筑节能设计标准》进行设计。
排烟系统应符合国家消防标准，满足建筑防火设计要求。
1.3. 排烟系统布置根据建筑功能区域划分，将排烟系统分为商铺、办公室和停车场区域排烟系统。
每个区域设置独立的排烟风机和排烟管道，保证排烟能力达到要求。
1.4. 系统运行控制排烟系统应配备智能控制系统，能够自动感知火警信号，并进行排烟系统启动。
同时，排烟系统应与建筑消防联动，实现火警自动排烟，确保人员安全撤离。
1.5. 系统维护要求排烟系统运行稳定可靠，需要定期进行维护保养，确保排烟系统设备和管道畅通无阻。
二、消防排烟系统的设备选择2.1. 排烟风机根据建筑功能区域面积和高度，选择相应动力型号的排烟风机。
风机选用材质耐高温、防腐蚀、结构稳定可靠的产品，满足建筑防火设计要求。
2.2. 排烟管道排烟管道应选用不燃材质制作，保证排烟管道在火灾情况下不燃烧、不融化、不产生有毒气体，确保排烟通道畅通。
2.3. 排烟阀门排烟管道设置手动和自动控制的排烟阀门。
手动排烟阀门用于管道维护保养和紧急情况下手动控制，自动排烟阀门应与智能控制系统联动，实现火警自动排烟。
2.4. 排烟控制系统排烟控制系统包括感烟探测器、火灾报警控制器、排烟风机控制器等设备。
排烟控制系统应能够自动感知火警信号，进行排烟系统启动，并与建筑消防联动。
2.5. 排烟控制面板排烟控制面板安装在消防控制室，用于监控排烟系统运行状态，实现远程控制和监测。
三、消防排烟系统的安装运行3.1. 设备安装排烟系统设备应由具有相关资质的消防工程公司安装，按照设计要求和施工规范进行安装。
3.2. 系统调试排烟系统安装完成后，应进行系统联调和运行测试，确保各设备运行正常，达到设计排烟能力要求。
建筑工程消防设施施工及验收规范(防排烟系统篇)
建筑工程消防设施施工及验收规范（防排烟系统篇）1.1 设备及配件进场1.1.1 一般规定1 .主要设备应有装箱单、设备说明书、产品质量证明书、产品性能检测报告等随机文件，进口设备还应有商检证明。
所有产品的型号和规格应符合设计要求。
2 设备安装前，应进行开箱检查，并形成验收文字记录。
参加人员为建设、监理、施工和厂商等方单位的代表。
3设备就位前，应对其基础进行检查验收，合格后方可安装。
4设备的搬运和吊装必须符合产品说明书的有关规定，并做好设备保护，防止搬运或吊装造成设备损坏。
1.1.2 风管1 普通风管的材料品种、规格、性能与厚度等应符合设计和现行国家产品标准的规定。
金属风管的钢板或镀锌钢板的厚度不得小于表7.1.2的规定。
检查数量：按材料与风管加工批数量抽查10%，不得少于5件。
检验方法:检查材料质量证明书、性能试验报告、尺量和观察检查。
2 防火风管的材料品种、规格、性能与厚度等应符合设计和现行国家产品标准的规定；风管的本体、框架与固定材料、密封材料等必须为不燃材料，耐火极限应符合设计的规定。
检查数量：按材料与风管加工批数量抽查10%，不得少于5件。
检查方法：查验材料质量合格证明文件、性能检测报告，观察检查。
1.1.3 风管部件1防火阀和排烟防火阀必须符合产品标准的要求，并具有相应的产品合格证书。
检查数量：按种类、批抽查10%，不得少于２个。
检查方法：核对产品的合格证明文件、性能检测报告。
2电动防火阀、排烟防火阀、排烟口和送风口驱动装置，动作应可靠。
检查数量：按批抽查10%，不得少于1个。
检查方法：核对产品的合格证明文件、性能检测报告、观察或测试。
1.1.4 风机1.防排烟风机必须符合产品标准的规定，并有相应的产品合格证。
检查数量：全数检查。
检查方法：核对产品的合格证明文件、性能检测报告。
1.1.5 其他附件1挡烟立墙应采用不燃材料或不燃材料制作，活动挡烟立墙的驱动装置应可靠。
检查数量：按批抽查10%，不得少于1个。
消防工程中的烟雾控制与排烟系统
消防工程中的烟雾控制与排烟系统烟雾控制与排烟系统是消防工程中非常重要的组成部分。
它们在火灾发生时起着至关重要的作用，能有效控制烟雾扩散，保障人员生命安全，同时也有助于减轻财产损失。
本文将从烟雾控制和排烟系统两个方面进行阐述。
一、烟雾控制烟雾控制是指在火灾发生时，通过采取一系列措施来限制烟雾的扩散范围和减少对人体的危害。
常见的烟雾控制方法包括以下几点：1. 建筑材料选择在消防工程设计中，应首选对烟雾产生较少的建筑材料。
例如，墙体应采用抗烟雾渗透的材料，以避免烟雾从墙体渗透到其他区域。
2. 烟雾隔离建筑物内部应合理设置烟雾隔离设备，将火灾区域与其他区域分隔开来，以减少烟雾扩散。
常见的烟雾隔离设备包括防烟帘、防烟门等。
3. 疏散通道设置疏散通道是在火灾发生时人员疏散的主要通道，应合理设置并保持畅通。
疏散通道应尽量远离火灾区域，以免被烟雾阻隔。
二、排烟系统排烟系统是指在火灾发生时，通过引导和排除烟雾，保持疏散通道畅通，并将烟雾排放到室外或其他安全区域的系统。
常见的排烟系统包括以下几种类型：1. 自然排烟系统自然排烟系统利用建筑本身的自然通风原理来排除烟雾。
一般通过设置天窗、烟囱等设备，利用建筑结构和气流的作用，使烟雾从上部排出。
2. 机械排烟系统机械排烟系统则是通过风机等机械设备来排除烟雾。
通过设置烟道和排烟口，将烟雾排放到室外，以保持室内空气清新。
3. 压力差排烟系统压力差排烟系统是利用建筑内外的压力差来实现烟雾的排除。
通过在建筑的高压区和低压区设置压力差传感器和排烟口，实现烟雾向低压区流动，进而迅速排出室外。
无论采取何种排烟系统，其设计和施工都应符合相关规范和标准，确保消防工程的有效性和安全性。
总结：烟雾控制与排烟系统在消防工程中起着重要的作用。
它们能够有效减轻火灾带来的危害，保障人员生命安全。
在消防工程设计和施工中，烟雾控制和排烟系统的合理设计与运用至关重要。
我们应当加强对烟雾控制与排烟系统的研究，不断提高消防工程的安全性和可靠性，为人们的生命财产安全保驾护航。
消防工程排烟工程施工方案
消防工程排烟工程施工方案一、项目概况消防工程排烟系统是建筑物内部烟雾排放的一种重要通风系统，主要用于消防通风和通风降温，提供疏散过程中的安全通道与生存空间。
排烟工程施工需要结合建筑物的结构、布局和功能需求，通过合理的设计和施工，确保在发生火灾等紧急情况下，烟雾可以快速排出建筑物，为人员的疏散和消防工作提供必要的条件。
二、施工前准备1. 安全生产准备：确保施工现场的安全防护设施完善，施工人员接受了相关的安全培训，并佩戴好必要的安全防护用品。
2. 工程资料准备：收集完整的排烟工程设计图纸和施工方案，对施工过程中需要使用的材料和设备进行核对和采购。
三、排烟系统施工流程在施工排烟系统时，一般包括以下几个主要步骤：1. 管道安装：按照设计要求，对建筑物内部各个区域进行测量，确定排烟管道的走向和尺寸，然后进行管道的加工、连接和安装。
2. 风机与送风口安装：在需要设置排烟风机和送风口的位置，进行风机和送风口的安装，确保其安装牢固并且通风效果良好。
3. 消防门安装：在消防设备出口、通道等位置，安装防火门和防烟门，保证在火灾发生时，能够有效地隔离烟雾传播。
4. 配电及控制系统安装：将排烟系统的配电线路和控制系统进行布线和连接，确保整个系统可以稳定运行并且灵活可控。
四、施工注意事项1. 施工质量要求：按照国家有关标准和规范的要求进行排烟系统的安装和调试，确保系统的正常运行和排烟效果良好。
2. 安全防护措施：在施工现场严格执行相关的安全生产规定，保证施工人员的人身安全。
3. 施工进度控制：做好施工进度的计划和控制，确保工程能够按时交付使用。
4. 环保和节能要求：在排烟系统的设计和安装中，要考虑环保和节能的要求，选择符合要求的材料和设备，减少能源的消耗和对环境的影响。
五、施工验收及保养1. 施工验收：在排烟工程施工完成后，要对整个系统进行严格的验收，检查系统的各个部分是否符合设计要求，是否有漏气、电路短路等问题。
2. 保养维护：对排烟系统进行定期的保养和维护，检查各个部件的工作状态和性能，发现问题及时进行处理，确保排烟系统的长期稳定运行。

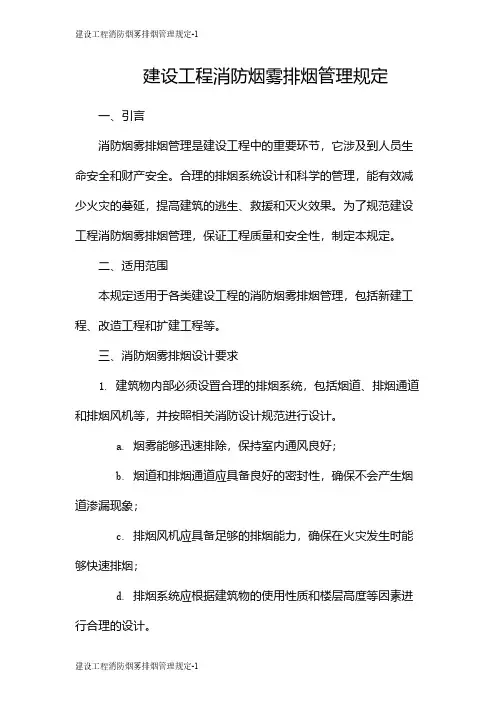

建设工程消防烟雾排烟管理规定
建设工程消防烟雾排烟管理规定一、引言消防烟雾排烟管理是建设工程中的重要环节，它涉及到人员生命安全和财产安全。
合理的排烟系统设计和科学的管理，能有效减少火灾的蔓延，提高建筑的逃生、救援和灭火效果。
为了规范建设工程消防烟雾排烟管理，保证工程质量和安全性，制定本规定。
二、适用范围本规定适用于各类建设工程的消防烟雾排烟管理，包括新建工程、改造工程和扩建工程等。
三、消防烟雾排烟设计要求1. 建筑物内部必须设置合理的排烟系统，包括烟道、排烟通道和排烟风机等，并按照相关消防设计规范进行设计。
a. 烟雾能够迅速排除，保持室内通风良好；b. 烟道和排烟通道应具备良好的密封性，确保不会产生烟道渗漏现象；c. 排烟风机应具备足够的排烟能力，确保在火灾发生时能够快速排烟；d. 排烟系统应根据建筑物的使用性质和楼层高度等因素进行合理的设计。
3. 在高层建筑中，应设有不少于两条独立的排烟系统，以防止单一烟道系统故障时的安全隐患。
四、排烟管理责任1. 建设工程的所有人或经营者应对排烟系统的设计、施工和维护负责，并确保其按照相关规范和技术标准进行实施。
2. 施工单位应根据设计文件和相关规范进行排烟系统的施工，确保施工质量，并及时进行验收。
3. 使用单位应做好排烟系统的日常维护和管理，确保设备的运行正常，定期进行检查和维修。
五、应急预案和演练1. 建设工程的所有人或经营者应根据实际情况，制定相应的消防应急预案，并将其公布给职工、居民和相关管理人员。
a. 火灾发生时的报警流程；b. 火灾发生时的人员疏散路线；c. 火灾发生时的排烟系统操作方法；d. 灭火器材和设备的使用方法。
3. 使用单位应定期组织消防应急演练，以检验预案的可行性和有效性，并根据演练结果进行相应的改进。
六、监督检查1. 消防部门应定期对建设工程的消防烟雾排烟管理进行监督检查，确保其符合相关法规和标准。
2. 监督检查内容包括建设工程设计文件的审查、施工过程的监督、竣工验收以及日常维护管理等。
26-第三篇 建筑消防设施——第十章 防烟排烟系统
第三篇建筑消防设施——第十章防烟排烟系统学习要求自然通风与自然排烟原理、方式选择、设施设置，开窗有效面积计算方法；机械防、排烟系统的组成、原理，系统选择和主要设计参数及参数计算方法，系统组件及其设置方式；联动控制方式。
火灾烟气危害重。
防排烟系统作用是及时排烟，防止和延缓烟气扩散，保证疏散通道不受烟气侵害，确保人员顺利疏散、安全避难。
同时将火灾现场的烟和热量及时排除，减弱火势的蔓延，为火灾扑救创造有利条件。
建筑火灾烟气控制分防烟和排烟两个方面。
防烟采取自然通风和机械加压送风的形式，排烟则包括自然排烟和机械排烟的形式。
设置防烟或排烟设施的具体方式多样，应结合建筑所处环境条件和建筑自身特点，按照有关规范规定要求，进行合理的选择和组合。
第一节自然通风与自然排烟根据现行国家标准《建筑设计防火规范》（GB50016-2014）的规定，建筑内的防烟楼梯间及其前室、消防电梯间前室或合用前室、避难走道的前室、避难层（间）应设置防烟设施。
民用建筑中应设置排烟设施的有：设置在一、二、三层且房间建筑面积大于100m2和设置在四层及以上或地下、半地下的歌舞娱乐放映游艺场所；中庭；公共建筑中建筑面积大于100m2且经常有人停留的地上房间和建筑面积大于300m2可燃物较多的地上房间；建筑中长度大于20m的疏散走道。
工业建筑中应设置排烟设施的有：人员、可燃物较多的丙类生产场所；丙类厂房中建筑面积大于300m2且经常有人停留或可燃物较多的地上房间；建筑面积大于5000m2的丁类生产车间；占地面积大于1000m2的丙类仓库；高度大于32m的高层厂（库）房中长度大于20m的内走道，其他厂（库）房中长度大于40m 的疏散走道。
地下、半地下建筑（室）、地上建筑内的无窗房间，当总建筑面积大于200m2或一个房间建筑面积大于50m2，且经常有人停留或可燃物较多时，应设置排烟设施。
经济适用且有效的防排烟方式。
知识点：自然通风方式（一）自然通风的原理自然通风是以热压和风压作用的不消耗机械动力的、经济的通风方式。
建筑消防设备工程-第7章-防排烟系统
7.3 高层民用建筑机械排烟
• 7.3.1 设置机械排烟设施的部位
• 一类高层建筑和建筑高度超过32m的二类高层建筑的以 下部位，应设置机械排烟设施
• ①长度超过20。且不能直接对外采光和自然通风的走 道；虽有直接采光和自然通风，但长度超过60m的内走 道。
• ②不具备自然排烟条件的面积超过100㎡，且经常有人 停留或可燃物较多的地上房间(如大型办公室、储存较 多可燃物的库房等)。对于面积较大的房间考虑排烟设 施，而对于使用人数较少、面积较小的房间不考虑排烟 设施，既可保障根本平安，又可节约投资。
• c．车库应按换气次数不小于6次几计算，
• (2)排烟口的设置要求 应设在顶棚上或靠近顶棚的墙面亡，且与 附近平安出口沿走道方向相邻边缘之间的最小水平距离不应小于 1．50 m。设在顶棚上的排烟n，距可燃构件或可燃物的距离不 应小于1．oo m。排烟口平时应关闭，并应设有手动和自动开启 装置。防烟分区内的排烟口距最远点的水平距离不应超过30 m。
送人应该保护的疏散区域，如前室、楼梯间、封闭避难 层(间)等，以提高该区域的室内压力，阻挡烟气的侵入。 • (2)组成 一般情况下，防烟系统由加压送风机、风道和
• 7.1.3 排烟系统
• 1)自然排烟
• (1)原理 自然排烟是利用火灾时产生的热烟气流 的浮力和外部风力作用，通过建筑物的对外开口 把烟气排至室外的排烟方式。这种排烟方式实质 上是热烟气与室外冷空气的对流运动，其动力是 由于火灾时产生的热量使室内温度升高、密度减 小、热压增大，在室内外空气之间产生的热压差。
• 7.2.2 自然排烟的优缺点 • 自然排烟的优点：构造简单、经济，不需要专门的排
烟设备及动力设施，运行维修费用低，排烟口可以兼作 平时通风换气用。对于顶棚高大的房间(中庭)，假设在 顶棚上开设排烟口，自然排烟效果好。 • 自然排烟的缺点：排烟效果不稳定，对建筑设计有一 定的制约，存在火灾通过排烟口向上层蔓延的危险性。 • 1)自然排烟效果不稳定 • 影响自然排烟不稳定的因素有： • ①排烟量及烟气温度随火灾的开展而变化。 • ②高层建筑的热压作用随季节发生变化。 • ③室外风速、风向随气象情况变化。 • 消除上述各种不稳定因素的影响是很困难的，对于①， ②项的影响，根本就无法消除，对于③的影响，可采用 专用排烟竖井(排烟塔)的自然排烟方式消除，但排烟竖 井要占用相当大的建筑面积，国内已很少采用。
消防系统概述
消防系统概述火是人类生存重要的条件，它既可造福于人类，也会给人们带来巨大的灾难. 因此，在使用火的同时一定注意对火的控制，就是对火的科学管理。
“以防为主，防治结合”的消防方针是相关的工程技术人员必须遵循执行的。
“预防为主”，就是在消防工作的指导思想上把预防火灾的工作摆在首位，动员社会力量并依靠广大群众贯彻和落实各项防火的行政措施、组织措施和技术措施，从根本上防止火灾的发生。
无数事实证明，只要人们有强的消防安全意识，自觉遵守和执行消防法律、法规和规章以及国家消防技术标推，大多数火灾是可以预防的。
“防消结合”，是指同火灾作斗争的两个基本手段——预防火灾和扑救火灾必须有机地结合起来，即在做好防火工作的同时，要大力加强消防队伍的建设，积极做好各项灭火准备，一旦发生火灾，能迅速有效地灭火和抢救，最大限度地减少火灾所造成的人身伤亡和物质损失。
“消防”作为一门专门学科，正伴随着现代科学技术的发展进入到高科技综合学科的行列，是现代建筑中的重要内容。
有效监测建筑火灾、控制火灾、迅扑灭火灾，保障人民生命和财产的安全，保障国民经济建设，是建筑消防系统的任务。
建筑消防系统就是为完成上述任务而建立的一套完整、有效的体系，该体系就是在建筑物内部，按国家有关规范规定设置必需的火灾自动报警及消防设备联动控制系统、建筑灭火系统、防烟排烟系统等建筑消防设施。
一、消防系统的组成消防系统主要由三大部分构成：一部分为感应机构，即火灾自动报警系统；另一部分为执行机构，即灭火自动控制系统；还有避难诱导系统（后两部分也可称消防联动系统）。
火灾自动报警系统由探测器、手动报警按钮、报警器和警报器等构成，以完成检测火情并及时报警的任务。
现场消防设备种类繁多，它们从功能上可分为三大类：第一类是灭火系统，包括各种介质，如液体、气体、干粉以及喷洒装置，是直接用于灭火的；第二类是灭火辅助系统，是用于限制火势、防止灾害扩大的各种设备；第三类是信号指示系统，用于报警并通过灯光与声响来指挥现场人员的各种设备。
建筑消防工程防排烟设计及施工难点
建筑消防工程防排烟设计及施工难点摘要：现阶段，我国的建筑行业正在快速发展，为了更好地保障人民的生命安全和财产安全，不论是在民用建筑还是商用建筑中，都十分注重消防工程建设。
当重大火灾发生时，导致人员死亡的致命杀手就是浓烟，因此在消防工程建设中特别注重防排烟设计，科学合理的防排烟设计可以争取更多的抢救时间和人员疏散时间，有效地减少火灾给人们生命安全带来的威胁。
基于此，本文将对建筑消防工程防排烟设计及施工难点进行分析。
关键词：建筑消防工程；防排烟设计；施工策略1 建筑消防工程的概述建筑消防工程主要包括：消防给排水及灭火系统、火灾自动报警系统、固定灭火系统、排烟系统及疏散系统。
在消防工程中，每个系统负责不同的区域，覆盖不同的方面。
其次，在消防工程施工中，还会涉及到防火门、防火帘等措施进行防火隔离。
当火灾发生时，这些系统和措施可以有效的进行协调和分工，为火灾的营救和扑灭争取宝贵的时间，最大程度地降低火灾给人们带来的财产损失和生命危险。
消防建筑工程作为一个整体工程，在工作过程中需要各个系统的密切配合和联系。
如果其中一个系统出现问题，就会对整个系统的工作产生严重影响。
在许多系统中，防烟排烟系统的作用是为人员疏散和消防人员实施灭火提供保护。
当火灾发生时，防排烟系统会根据消防控制中心给予的指令进行启动，通过控制烟气的走向，在时间和空间上为人员的疏散和营救提供保障，它可以有效地提高火灾过程中人员疏散和营救的效率，因此在消防建筑工程中防排烟系统有着不可替代的重要性。
2 建筑消防工程防排烟设计及施工难点当前时期，我国建筑行业发展非常迅速，建筑高度越来越高，工程量也不断加大，施工的复杂程度也明显提高，这对于建筑消防工程来说面临着全新的挑战，建筑消防工程是关系到人民生命财产安全的重要民生工程，在设计和施工过程中一定要严格遵守建筑标准和行业规范，确保消防系统安全稳定运行。
但在实际的设计过程中，消防工程防排烟系统受建筑结构结构制约导致设计和施工难度较大，如果参与工程设计与施工人员技术水平不足，很容易出现各种问题隐患，影响到建筑的消防安全性能。
