沥青路面施工培训PPT.共140页
合集下载
沥青PPT
页岩沥青：油页岩炼油工业的副产品。 煤沥青：烟煤经干馏得到的煤焦油，再经蒸
馏提取轻油、中油、重油及蒽油后所得的残 渣。
2
8.1.1 石油沥青
（1） 石油沥青的组分
石油沥青主要由碳（80~87%）、氢（10~15%），及少量的 氧、氮、硫等（5%）元素组成。
沥青的化学组成极为复杂，通常将沥青中化学成分和物理 性质相近，并且具有某些共同特征的部分划分为一组，称 为组分（组丛）。
29
煤沥青的主要技术性质都比不上石油沥青，所以建筑工 程上少用。
它具有很好的防腐和粘结性能，主要用于配制防腐涂料、 胶粘剂、防水涂料、油膏以及制作油毡等，适宜于地下 防水层或材料防腐，适量掺入石油沥青中，可增强石油 沥青的粘结力。
30
鉴别方 法
石油沥青
密度法 密度近似于1.0g／cm3
煤沥青 大于1.10 g／cm3
8
粘滞度是液体沥青在一定温度t（25℃或60℃）、经规定直径d （3mm，5mm或10mm）的孔流出50cm3沥青所需的时间秒数 T，常用符号CdtT表示。
CdtT 粘滞度值越大，表示沥青的稠度越大。粘滞度测定示意图
见下图。
CdtT t 温度 d 直径 T 时间秒数
粘滞度测定示意图
秒数
9
标准粘度计测定液体沥青
2. 树脂改性沥青
用树脂改性石油沥青，可以改善沥青的耐寒性、耐热性、粘结 性和不透气性。
常用的树脂有：古马隆树脂，聚乙烯，聚丙烯，酚醛树脂及天 然松香等。
33
工程中用的APP改性沥青，是以APP即无规聚丙烯 均聚物进行改性，它具有软化点提高明显，抗老 化能力很好的特点。
3. 橡胶改性沥青 （1）氯丁橡胶改性沥青
普通石油沥青
馏提取轻油、中油、重油及蒽油后所得的残 渣。
2
8.1.1 石油沥青
（1） 石油沥青的组分
石油沥青主要由碳（80~87%）、氢（10~15%），及少量的 氧、氮、硫等（5%）元素组成。
沥青的化学组成极为复杂，通常将沥青中化学成分和物理 性质相近，并且具有某些共同特征的部分划分为一组，称 为组分（组丛）。
29
煤沥青的主要技术性质都比不上石油沥青，所以建筑工 程上少用。
它具有很好的防腐和粘结性能，主要用于配制防腐涂料、 胶粘剂、防水涂料、油膏以及制作油毡等，适宜于地下 防水层或材料防腐，适量掺入石油沥青中，可增强石油 沥青的粘结力。
30
鉴别方 法
石油沥青
密度法 密度近似于1.0g／cm3
煤沥青 大于1.10 g／cm3
8
粘滞度是液体沥青在一定温度t（25℃或60℃）、经规定直径d （3mm，5mm或10mm）的孔流出50cm3沥青所需的时间秒数 T，常用符号CdtT表示。
CdtT 粘滞度值越大，表示沥青的稠度越大。粘滞度测定示意图
见下图。
CdtT t 温度 d 直径 T 时间秒数
粘滞度测定示意图
秒数
9
标准粘度计测定液体沥青
2. 树脂改性沥青
用树脂改性石油沥青，可以改善沥青的耐寒性、耐热性、粘结 性和不透气性。
常用的树脂有：古马隆树脂，聚乙烯，聚丙烯，酚醛树脂及天 然松香等。
33
工程中用的APP改性沥青，是以APP即无规聚丙烯 均聚物进行改性，它具有软化点提高明显，抗老 化能力很好的特点。
3. 橡胶改性沥青 （1）氯丁橡胶改性沥青
普通石油沥青
沥青路面常见病害PPT课件
啃边
• 原因：在行车作用和自然因 素影响下，沥青路面边缘不 断缺损，参差不齐，路面宽 度减小，这种现象称为啃边。 产生的原因是路面过窄，行 车压到路面边缘而造成的缺 损，边缘强度不足，路肩太 高或太低，雨水冲刷路面边 缘都会造成啃边.
• 治理：
• 1）由于强度不 够引发的啃边， 要进行挖补。
• （2）由于交能 增加产生的啃边，
3：微表处。使用微表处设备的车辙专用摊铺箱，在原有路面
摊 铺 一 层 沥青混合料 ，在路第面4上页形/共成15沥页青稀浆封 层
沉陷
车辙形成的主要原因如下 ： 1.行车荷载的影响。 2.基层施工质量差。 3.沥青面层高温稳定性差。
治理：一 不均匀沉陷。如基
层和土基较为密实、稳定，可 只修补面层，用沥青砂或细粒 式沥青混合料填补、整平、压 实，面积较大时应加铺面层。 二 局部因路基有坑洞、沟槽 等的沉陷。应采用碎（砾）石， 干砌或浆砌片石等重新回填密 实 ， 将 土 基 和 基 层 彻 底 根 治 后 ，第5页/共15页
第11页/共15页
拥包
• 原因：在行车水平力作用下，沥 青面层材料的抗剪强度不足则易 产生推挤拥包。这类病害大多是 由于所用的沥青稠度偏低，用量 偏多，或因混合料中矿料级配不 好，细料偏多而产生。此外，面 层较薄，以及面层与基层黏结较 差，也易产生拥包、推挤。
• 治理：
• （1）如基层已被推挤，应将损坏 部分挖除，重新铺筑
• 治理：细裂缝用乳化沥青灌缝。大于 5mm可用改性沥青灌缝
纵向裂缝
• 一种情况是沥青面层分幅摊铺时 两幅接茬处未处理好，车辆载荷 与环境因素作用下逐渐开裂；
• 第二种情况是由于路基压实度不 均匀（含半填半挖路段）或由于 路基边缘受水浸泡产生不均匀沉 陷而引起。

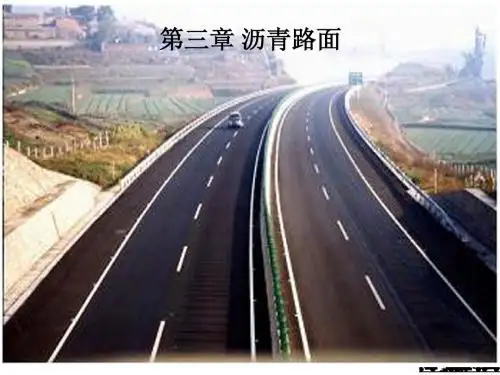

沥青路面
二、路拌沥青碎石路面的施工
路拌沥青碎石路面的施工程序：
1.清扫基层； 2.铺撒矿料； 3.洒布沥青材料； 4.拌和； 5.整形； 6.碾压； 7.初期养护； 8.封层。
三、热拌沥青混合料路面的施工
1.基层准备和放样 1）面层铺筑前，应对基层或旧路面的厚度、密实度、平整度、路拱等进行检查； 2）为使面层与基层粘结好，在面层铺筑前4～8h，在粒料类的基层洒布透层沥青； 透层沥青用油AL(M)－1、2或油AL(S)－1、2标号的液体石油沥青，或用T—1标号的 煤沥青。透层沥青的洒布量：液体石油沥青为0.8～1.0kg/m2；煤沥青为1.0～ 1.2kg/m2。
作用次数
温度 湿度
增加
增加 增加
增加
增加 一般增加
五、沥青混合料的低温抗裂性 沥青混合料的温度应力
x (t ) t S mix t , T T dT t t
0
降温 30℃时,沥青面层的温度应力
影响沥青路面低温开裂的因素
1.混合料中沥青的性质
沥青低温延度及针入度越大，其开裂温度就越低，其中低温延度比针入度对 开裂温度的影响更为显著。
3）若基层为旧沥青路面或水泥混凝土路面或无机结合料稳定类，则在面层铺筑之前， 在旧路面上洒布一层粘层沥青；
粘层沥青用油AL(M)—3、4、5标号的液体石油沥青，或用T－4、5标号的软煤沥青。 粘层沥青的洒布量：液体石油沥青为0.4～0.6 kg/m2；煤沥青为0.5～0.8 kg/m2。
4）若基层为灰土类基层或有抗冲刷要求，为加强面层与基层的粘结，减少水分浸入基 层，可在面层铺筑前铺下封闭层 在灰土基层上洒布0.7～0.9 kg/m2的液体石油沥青或0.8～1.0 kg/m2的煤沥青后，随即 撒铺3～8mm颗粒的石屑，用量为5m3/1000 m2，并用轻型压路机压实
第八章---沥青及沥青混合料PPT课件
• 1.1 普通原纸胎基油毡和油纸
• 采用低软化点沥青浸渍原纸所制成的无涂盖层的 纸胎防水卷材叫油纸，当再用高软化点沥青涂盖 油纸的两面，并撒布隔离材料后，则称为油毡。 按原纸1m2的质量克数，油毡分为200、350和500 三种标号，油纸分为200. 和350两种标号。 45
• 1.2 新型有胎沥青防水卷材
.
26
6.2 煤沥青的主要技术性质及应用
• 煤沥青是炼焦或生产煤气的副产品。 烟煤干馏时所挥发的物质冷凝为煤焦油， 煤焦油经分馏加工，提取出各种油质后的 产品即为煤沥青。
.
27
6.2.1 分类
• 煤沥青可分为硬煤沥青与软煤沥青两 种。
• 硬煤沥青是从煤焦油中蒸馏出轻油、 中油、重油及蒽油之后的残留物，常温下 一般呈硬的固体；软煤沥青是从煤焦油中 蒸馏出水分、轻油及部分中油后得到的产 品。
低温时又有较好的形变能力。 • C.凝胶结构——具有温度稳定性较好，但低温变
形能力较差。
.
8
.
9
• 6.1.2沥青的主要性质及其测试方法
• 1.沥青的主要性质及测试方法
• （1）粘滞性
• 石油沥青的粘滞性是反映沥青材料内部阻碍其相 对流动的一种特性。也可以说，它反映了沥青软 硬、稀稠的程度。是划分沥青牌号的主要技术指 标。
• 由于沥青中含有水分，施工前要进行 加热熬制。在加热过程中，应加快搅拌， 促使水分蒸发，并降低加热温度，而且锅 内沥青不能装得过多。
.
21
6.1.3 沥青的技术质量标准
• 沥青的主要技术标准以针入度、延伸 度、软化点等指标表示，见表6.1
.
22
表6.1 石油沥青的质量指标
.
23
6.1.4 石油沥青的简易鉴别
• 采用低软化点沥青浸渍原纸所制成的无涂盖层的 纸胎防水卷材叫油纸，当再用高软化点沥青涂盖 油纸的两面，并撒布隔离材料后，则称为油毡。 按原纸1m2的质量克数，油毡分为200、350和500 三种标号，油纸分为200. 和350两种标号。 45
• 1.2 新型有胎沥青防水卷材
.
26
6.2 煤沥青的主要技术性质及应用
• 煤沥青是炼焦或生产煤气的副产品。 烟煤干馏时所挥发的物质冷凝为煤焦油， 煤焦油经分馏加工，提取出各种油质后的 产品即为煤沥青。
.
27
6.2.1 分类
• 煤沥青可分为硬煤沥青与软煤沥青两 种。
• 硬煤沥青是从煤焦油中蒸馏出轻油、 中油、重油及蒽油之后的残留物，常温下 一般呈硬的固体；软煤沥青是从煤焦油中 蒸馏出水分、轻油及部分中油后得到的产 品。
低温时又有较好的形变能力。 • C.凝胶结构——具有温度稳定性较好，但低温变
形能力较差。
.
8
.
9
• 6.1.2沥青的主要性质及其测试方法
• 1.沥青的主要性质及测试方法
• （1）粘滞性
• 石油沥青的粘滞性是反映沥青材料内部阻碍其相 对流动的一种特性。也可以说，它反映了沥青软 硬、稀稠的程度。是划分沥青牌号的主要技术指 标。
• 由于沥青中含有水分，施工前要进行 加热熬制。在加热过程中，应加快搅拌， 促使水分蒸发，并降低加热温度，而且锅 内沥青不能装得过多。
.
21
6.1.3 沥青的技术质量标准
• 沥青的主要技术标准以针入度、延伸 度、软化点等指标表示，见表6.1
.
22
表6.1 石油沥青的质量指标
.
23
6.1.4 石油沥青的简易鉴别
沥青培训计划
一、培训目的本培训计划旨在加强员工对沥青生产和施工技术的理论知识和实际操作技能的掌握，提高员工的工作质量和效率，确保施工质量和安全，满足公司的发展需求。
二、培训对象本次培训对象为公司的沥青生产和施工相关岗位的员工，涉及生产技术人员、操作人员和施工队长等。
三、培训内容1. 沥青生产工艺及设备操作- 沥青生产工艺流程介绍- 沥青生产设备的结构和原理- 沥青生产过程中的安全操作规程2. 沥青材料性质及质量检测- 沥青材料的基本性质和规格要求- 沥青质量检测方法和标准3. 沥青施工工艺及机械操作- 沥青路面施工工艺流程- 沥青施工机械的结构和操作要点- 沥青施工过程中的安全操作规程4. 沥青施工质量控制- 沥青路面施工质量的检测方法- 沥青路面施工质量问题的处理和预防措施5. 沥青施工现场管理- 沥青施工现场的组织和协调- 沥青施工现场的安全管理本次培训采用理论教学与实践操作相结合的方式进行，通过教材讲解、案例分析、现场操作等形式进行培训，力求使员工既掌握了理论知识又具备了实际操作能力。
五、培训时间本次培训计划为期5天，具体时间安排根据实际情况确定。
六、培训地点培训地点定为公司的沥青生产基地及施工现场，便于员工进行实际操作和练习。
七、培训考核培训期末进行理论知识考核和实际操作考核，通过考核的员工将获得培训合格证书。
八、培训效果评定培训结束后，将对员工的理论知识掌握程度和实际操作技能进行评定，对培训效果进行评估，以便进行下一步的培训和改进工作。
九、培训人员培训计划中的理论教学和实际操作将由公司内部的专业技术人员和外部的沥青专家组成的培训团队负责。
同时，公司也鼓励员工之间相互学习和交流，营造良好的学习氛围。
十、培训费用培训费用将由公司负责，包括培训教材、场地租赁、专家费用等费用。
十一、总结通过本次培训的学习和实践，相信员工们会对沥青生产和施工技术有更深入的了解，同时也为公司的发展和员工的职业发展打下坚实的基础。
JTG E20-2011沥青及沥青混凝土试验培训讲义
3/7/2020 11:38 PM
41
旋转粘度计(Brookfield)
3/7/2020 11:38 PM
42
材料性能
3/7/2020 11:38 PM
43
旋转黏度
测量温度大于45℃的沥青表观黏度。 国际单位为帕斯卡秒(Pa.s),常用单位为厘
泊,1厘泊 (cP)=1毫帕斯卡秒(mPa.s)。
3/7/2020 11:38 PM
77
洛杉矶磨耗试验
3/7/2020 11:38 PM
78
3/7/2020 11:38 PM
79
注意事项
机器需转动500转,速度30-33rad/min； —磨耗后试样需经水洗将细尘去掉； —试验用筛孔为1.7mm； —试验结果允许偏差：
两次试验的偏差不大于2%
凝土等）
冲击、剪切
破碎坚硬、中等硬度以上 的各种矿石和岩石
研磨、剪切、压缩
出料粒度与给料粒度、含水量、可碎性、含泥量 等因素有关
59
鄂式碎石机
3/7/2020 11:38 PM
60
反击式
3/7/2020 11:38 PM
61
圆锥式碎石机
3/7/2020 11:38 PM
62
3/7/2020 11:38 PM
15
试验影响因素
做法
刮模（不从中间 向两边） 拉伸速度快慢不
一
后果 值离散性大 破坏不一致
试验温度 试件浸入水中深 度（小于10cm） 模内涂隔离剂 试样沉入槽底或 上浮 3/7/2020 11:38 PM
值离散性大 值偏小
值偏小
原因 重复刮划，表面
产生波浪
延度值有差异 （软硬不同的 沥青影响不同） 受环境影响
沥青路面摊铺施工现场质量控制要点(PPT)
三、沥青混合料的摊铺
1、首先应具备摊铺条件 图片5：路面在喷洒 乳化沥青后发现未清理的泥土，应继续清理干净
三、沥青混合料的摊铺
1、首先应具备摊铺条件 图片6：旧路面重新铺筑 沥青混合料前喷洒的乳化沥青不符合要求（沥青含量小）
三、沥青混合料的摊铺
1、首先应具备摊铺条件 图片7：铺筑沥青混合料 的路面存在泥土等污染物，乳化沥青未喷洒到位（漏洒）
三、沥青混合料的摊铺
4、不合格沥青混合料的废弃
摊铺前要对每车的沥青混合料进行检验， 混合料的摊铺温度应符合施工规范要求（一般 130－140℃，不超过165℃），发现混合料温 度过高、花白料、冷却结块等不合格混合料要 拒绝摊铺，退回废弃。
三、沥青混合料的摊铺
5、缓慢、均匀、连续
摊铺机必须缓慢、均匀、连续不间断地摊铺， 摊铺机前要经常保持3辆车以上待摊料车，有专 人指挥；摊铺过程中不得随意变换速度或中途 停顿，以提高平整度；摊铺机摊铺机料斗内存 料要充足，螺旋布料器应相应与摊铺速度调整 到保持一个稳定的速度均衡地转动，两侧保持 有不少于送料器2/3高度的混合料，以减少混合 料的离析。
三、沥青混合料的摊铺
2、热接缝施工 图片2：两台摊铺机前后错开 10m—20m成梯队方式同步摊铺
三、沥青混合料的摊铺
2、热接缝施工 图片3：两台摊铺机前后错开 10m—20m成梯队方式同步摊铺
三、沥青混合料的摊铺
3、熨平板预热、振捣、加宽
摊铺机开工前应提前预热熨平板不低 于100℃；铺筑过程中应选择熨平板的振捣 或夯锤压实装置具有适宜的振动频率和振幅， 以提高路面的初始压实度；熨平板加宽连接 应仔细调节至摊铺的混合料没有明显的离析 痕迹。
二、喷洒透层油、粘层油
1、喷洒透层油 图片1：在水泥稳定碎石基层 上喷洒乳化沥青（透层油）
《公路沥青路面施工技术规范》
0.1mm 200～ 160～ 120～ 90～120 801～ 50～80 40～80
300 200 160
120
延度(25℃)，
不小于 cm
-
1001)
1001)
90
60
70
40
软化点(环球法)，
℃ 30～45 35～45 38～48 42～52 42～52 45～55 45～55
溶解度(三氯乙烯)，不小于
基于90年代初国产沥青中优质沥青很少的实际情况，交通 部
根据SH0522制定了“中轻交通量道路引油沥青技术要求” 根据GB/T15180制定了“重交通道路石油沥青技术标准”。
1998年起，中国石油化工集团公司制订的新 沥青行业标准：
1号（Q/SHR003-2000）
2号（Q/SHR004-2000） 2号与“重交沥青标准”相同 1号考虑了进口沥青的实际情况:
％ 99.0 99.0 99.0 99.0 99.0 99.0 99.0
闪点(开口)，不小于
℃
180
200
230
230
230
230
230
蒸发损失试验(163℃,5h)
蒸发 不大于
％
1
1
1
1
1
1
1
蒸发后针入度比 2), 不小于 ％
50
60
60
65
65
70
70
注：当 25℃延度达不到 100cm 时，如 15℃延度不小于 100cm，也认为是合格的。
质量变化
不大于(%)
针入度比(25℃) 不小于(%)
延度(cm) (10℃)不小于(%)
表2-4
70号
