北京燕山石化实习报告

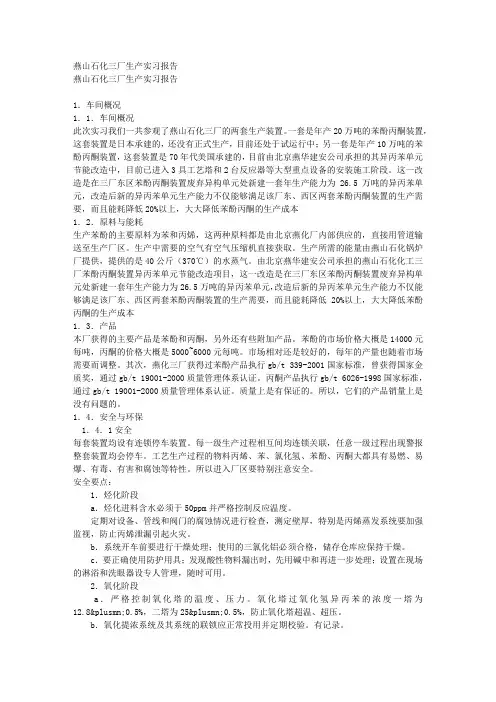

燕山石化三厂生产实习报告
燕山石化三厂生产实习报告燕山石化三厂生产实习报告1．车间概况1．1．车间概况此次实习我们一共参观了燕山石化三厂的两套生产装置。
一套是年产20万吨的苯酚丙酮装置，这套装置是日本承建的，还没有正式生产，目前还处于试运行中；另一套是年产10万吨的苯酚丙酮装置，这套装置是70年代美国承建的，目前由北京燕华建安公司承担的其异丙苯单元节能改造中，目前已进入3具工艺塔和2台反应器等大型重点设备的安装施工阶段。
这一改造是在三厂东区苯酚丙酮装置废弃异构单元处新建一套年生产能力为26.5万吨的异丙苯单元，改造后新的异丙苯单元生产能力不仅能够满足该厂东、西区两套苯酚丙酮装置的生产需要，而且能耗降低20%以上，大大降低苯酚丙酮的生产成本1．2．原料与能耗生产苯酚的主要原料为苯和丙烯，这两种原料都是由北京燕化厂内部供应的，直接用管道输送至生产厂区。
生产中需要的空气有空气压缩机直接获取。
生产所需的能量由燕山石化锅炉厂提供，提供的是40公斤（370℃）的水蒸气。
由北京燕华建安公司承担的燕山石化化工三厂苯酚丙酮装置异丙苯单元节能改造项目，这一改造是在三厂东区苯酚丙酮装置废弃异构单元处新建一套年生产能力为26.5万吨的异丙苯单元，改造后新的异丙苯单元生产能力不仅能够满足该厂东、西区两套苯酚丙酮装置的生产需要，而且能耗降低20%以上，大大降低苯酚丙酮的生产成本1．3．产品本厂获得的主要产品是苯酚和丙酮，另外还有些附加产品。
苯酚的市场价格大概是14000元每吨，丙酮的价格大概是5000~6000元每吨。
市场相对还是较好的，每年的产量也随着市场需要而调整。
其次，燕化三厂获得过苯酚产品执行gb/t 339-2001国家标准，曾获得国家金质奖，通过gb/t 19001-2000质量管理体系认证。
丙酮产品执行gb/t 6026-1998国家标准，通过gb/t 19001-2000质量管理体系认证。
质量上是有保证的。
所以，它们的产品销量上是没有问题的。
燕化生产实习报告
燕化生产实习报告一、前言燕山石化公司作为中国石油化工股份有限公司的重要生产企业之一，一直致力于石油化工产品的研发、生产和销售。
作为一名石油化工专业的学生，能够到燕山石化公司进行生产实习，对我来说是一次非常宝贵的学习机会。
在这次实习中，我深刻地体会到了理论与实践相结合的重要性，对石油化工行业有了更为全面的认识，同时，也锻炼了自己的实践能力和团队合作精神。
二、实习单位简介燕山石化公司位于北京市房山区，成立于 1978 年，是一家具有规模的现代化石油化工企业。
公司主要生产石油、天然气、化工产品等，拥有多个生产基地和完善的销售网络。
燕山石化公司一直秉持着“以人为本、科技领先、追求卓越”的企业精神，不断推动企业的发展和创新。
三、实习内容在实习期间，我主要参与了燕山石化公司炼油厂和化工厂的生产流程操作和设备维护工作。
通过实际操作，我深入了解了炼油厂和化工厂的生产工艺流程，熟悉了各种设备的操作方法和维护技巧。
1. 炼油厂炼油厂的生产主要包括原油的预处理、常减压蒸馏、催化裂化、重整、加氢等工艺流程。
在实习过程中，我跟随师傅学习了常减压蒸馏和催化裂化的操作方法。
我了解到，炼油厂的生产过程中需要严格控制各项指标，如温度、压力、流量等，以确保生产的稳定和安全。
同时，也要注意设备的维护保养，以延长设备的使用寿命。
2. 化工厂化工厂的生产主要包括乙烯、丙烯、丁二烯等基础化工原料的生产和深加工。
我主要参观了燕山石化公司的乙烯车间和聚乙烯车间。
在实习过程中，我学习了乙烯的生产工艺流程和聚乙烯的生产方法。
我了解到，化工生产过程中要严格控制反应条件，如温度、压力、反应时间等，以保证产品的质量和产率。
四、实习收获通过这次实习，我对炼油厂和化工厂的生产工艺流程有了更深入的了解，熟悉了各种设备的操作方法和维护技巧。
同时，我也认识到理论与实践相结合的重要性，明白了在学习过程中要注重实践操作，提高自己的实践能力。
此外，我还锻炼了自己的团队合作精神，学会了与他人合作，共同完成任务。
能动燕山石化实习报告
实习报告一、实习背景作为一名能动工程专业的学生，我很荣幸能参加北京燕山石化公司的实习项目。
在这次实习中，我获得了难得的机会，深入了解了能源动力系统的运行原理和实际操作过程，以及石化的工业生产流程。
二、实习内容在实习期间，我主要参与了燕山石化公司能源动力中心的生产运行、设备维护和安全管理等方面的实践操作。
具体工作内容包括：1. 生产运行：我在导师的指导下，学习了能源动力系统的运行原理，了解了燃气轮机、蒸汽轮机、锅炉等主要设备的操作流程，并参与了一次能源动力系统的运行调控。
通过实际操作，我对理论知识有了更深刻的理解。
2. 设备维护：我参与了设备维护的实际工作，学习了设备检查、维修和保养的基本方法，了解了设备运行中的常见问题及解决办法。
这使我更加明白了设备维护在生产运行中的重要性。
3. 安全管理：我学习了燕山石化公司的安全生产规章制度，了解了安全生产的责任和要求。
此外，我还参加了安全培训，掌握了事故应急预案和应急处置的基本知识。
三、实习收获通过这次实习，我收获颇丰，具体体现在以下几个方面：1. 专业知识：我对能源动力工程的基本原理和实际操作有了更深入的了解，使我在理论知识和实践能力上都有所提高。
2. 工作能力：我在实习过程中，锻炼了自己的动手能力、团队协作能力和问题解决能力，为今后的工作打下了坚实的基础。
3. 安全意识：实习过程中的安全培训和实际操作，使我深刻认识到了安全生产的重要性，提高了自己的安全防护意识。
4. 职业规划：通过实习，我对未来的职业规划有了更明确的方向，我希望在今后的工作中，继续深造，不断提高自己的专业素养，为我国的能源动力事业贡献自己的力量。
四、实习总结这次实习让我深刻体会到了理论联系实际的重要性，使我在实践中不断成长。
同时，我也认识到了自己的不足之处，需要在今后的学习和工作中不断努力提高。
我将珍惜这次宝贵的实习经历，以更加饱满的热情投入到今后的学习生活中，为实现自己的职业目标努力奋斗。
燕山石化实习报告
燕山石化实习报告9月19号到9月23号期间，在学校的安排下我们来到处于北京市房山区的燕山石化集团进行了为期五天的参观实习，在这短短的五天里，我们学到了很多很多。
一、公司简介燕山石化公司成立于1970年，是中国石化集团北京燕山石油化工有限公司和中国石油化工股份有限公司北京燕山分公司的简称。
燕山石化坐落于北京市房山区，地处京广线旁边，具有十分便利的陆路、铁路运输条件。
燕山石化厂区位于房山岩体西北缘的一条狭窄的第四系带上，其西北紧挨房山岩体西北部的新月形韧性剪切带，在地貌上表现为一新月形山带。
因此，厂区在地貌上呈新月环抱的景观。
燕山石化是中国特大型的石油化工联合企业，拥有生产装置88套，辅助装置71套，每年可向社会提供汽油、柴油、煤油、润滑油、石蜡等120个品种494个牌号的石油化工产品。
二、实习流程19号我们上午到了实习基地，收拾好宿舍吃过午饭，下午我们来到了炼油二厂，工人师傅给我们作了安全教育的讲座。
在讲座中，工人师傅很严肃的告诉了我们在工厂中安全的重要性，并且详细的给我们介绍了工厂中的安全准则。
在这之后，我们进行了一个安全知识小测试，巩固了之前听到的安全知识。
20号到23号，我们每天在不同工段的工人师傅的带领下参观了解了不同的工艺流程，其中包括使不同组分分离的蒸馏部分，粗产品加氢精制部分，DCS系统控制等。
通过工人师傅的详细介绍以及我们的不断提问，我们了解到了很多关于石油炼制方面的知识，更是对燕山石化炼油二厂的只要装置有了详细的了解。
炼油厂重油催化裂化是在催化剂作用下将重质油转化为汽油、柴油、液化气等产品的过程，是主要的加工工艺之一。
为充分利用石油资源，提高二次加工能力，改善产品结构，增加全长轻质油收率，减少重油产品燕山石化公司特别建立了一套（200万吨/年）重油催化裂化装置。
这套装置是全国最大的重油催化裂化装置之一，其所需主要原料为蒸馏装置的常三、常四、减二、减三、减四、减五线、减压渣油以及酮苯蜡膏、糠醛抽余油、丙烷脱沥青油等，其主要产品为：汽油、柴油、液化气、干气和重油（油浆）。

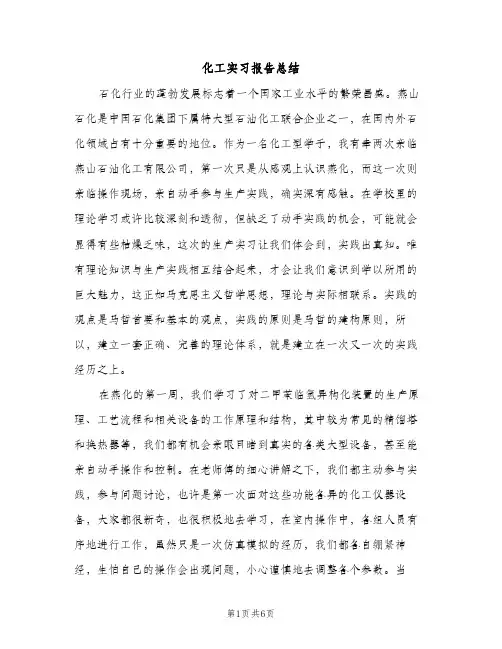

化工实习报告总结（2篇）
化工实习报告总结石化行业的蓬勃发展标志着一个国家工业水平的繁荣昌盛。
燕山石化是中国石化集团下属特大型石油化工联合企业之一，在国内外石化领域占有十分重要的地位。
作为一名化工型学子，我有幸两次亲临燕山石油化工有限公司，第一次只是从感观上认识燕化，而这一次则亲临操作现场，亲自动手参与生产实践，确实深有感触。
在学校里的理论学习或许比较深刻和透彻，但缺乏了动手实践的机会，可能就会显得有些枯燥乏味，这次的生产实习让我们体会到，实践出真知。
唯有理论知识与生产实践相互结合起来，才会让我们意识到学以所用的巨大魅力，这正如马克思主义哲学思想，理论与实际相联系。
实践的观点是马哲首要和基本的观点，实践的原则是马哲的建构原则，所以，建立一套正确、完善的理论体系，就是建立在一次又一次的实践经历之上。
在燕化的第一周，我们学习了对二甲苯临氢异构化装置的生产原理、工艺流程和相关设备的工作原理和结构，其中较为常见的精馏塔和换热器等，我们都有机会亲眼目睹到真实的各类大型设备，甚至能亲自动手操作和控制。
在老师傅的细心讲解之下，我们都主动参与实践，参与问题讨论，也许是第一次面对这些功能各异的化工仪器设备，大家都很新奇，也很积极地去学习，在室内操作中，各组人员有序地进行工作，虽然只是一次仿真模拟的经历，我们都各自绷紧神经，生怕自己的操作会出现问题，小心谨慎地去调整各个参数。
当然，这一方面是需要带队老师的精心指导，另一方面也要充分发挥自己所学的理论知识。
面对实践的考验，也就是对我们所学知识的检验，这是了解一个化工生产工艺过程的关键步骤，有机会进入到每个流程，这是在学校里不可能有的机会。
怀着这种好奇心，我爬高钻低，去观察一些设计的细节，正好上学期刚学完了化工课程设计，这次实习，正好加深了一些概念上和实物上的联系理解。
在理论的设计过程中，我总会有一些不能理解的专业问题慢慢积累，虽然问过老师，却总是不能从根本上去理解和记忆，这次实习，所有问题几乎都能迎刃而解。

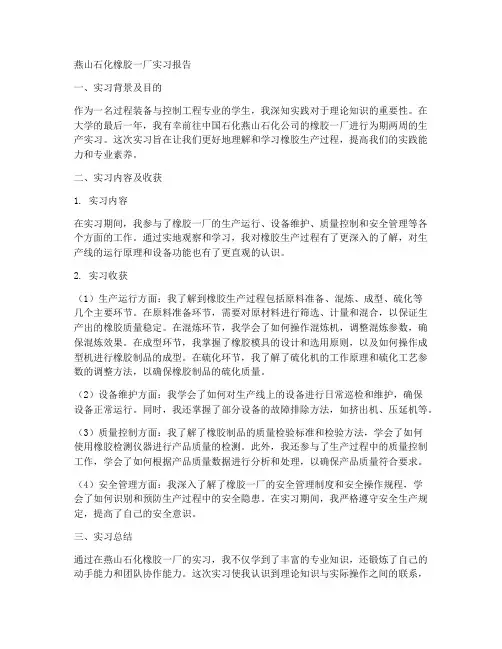

燕山石化橡胶一厂实习报告
燕山石化橡胶一厂实习报告一、实习背景及目的作为一名过程装备与控制工程专业的学生，我深知实践对于理论知识的重要性。
在大学的最后一年，我有幸前往中国石化燕山石化公司的橡胶一厂进行为期两周的生产实习。
这次实习旨在让我们更好地理解和学习橡胶生产过程，提高我们的实践能力和专业素养。
二、实习内容及收获1. 实习内容在实习期间，我参与了橡胶一厂的生产运行、设备维护、质量控制和安全管理等各个方面的工作。
通过实地观察和学习，我对橡胶生产过程有了更深入的了解，对生产线的运行原理和设备功能也有了更直观的认识。
2. 实习收获（1）生产运行方面：我了解到橡胶生产过程包括原料准备、混炼、成型、硫化等几个主要环节。
在原料准备环节，需要对原材料进行筛选、计量和混合，以保证生产出的橡胶质量稳定。
在混炼环节，我学会了如何操作混炼机，调整混炼参数，确保混炼效果。
在成型环节，我掌握了橡胶模具的设计和选用原则，以及如何操作成型机进行橡胶制品的成型。
在硫化环节，我了解了硫化机的工作原理和硫化工艺参数的调整方法，以确保橡胶制品的硫化质量。
（2）设备维护方面：我学会了如何对生产线上的设备进行日常巡检和维护，确保设备正常运行。
同时，我还掌握了部分设备的故障排除方法，如挤出机、压延机等。
（3）质量控制方面：我了解了橡胶制品的质量检验标准和检验方法，学会了如何使用橡胶检测仪器进行产品质量的检测。
此外，我还参与了生产过程中的质量控制工作，学会了如何根据产品质量数据进行分析和处理，以确保产品质量符合要求。
（4）安全管理方面：我深入了解了橡胶一厂的安全管理制度和安全操作规程，学会了如何识别和预防生产过程中的安全隐患。
在实习期间，我严格遵守安全生产规定，提高了自己的安全意识。
三、实习总结通过在燕山石化橡胶一厂的实习，我不仅学到了丰富的专业知识，还锻炼了自己的动手能力和团队协作能力。
这次实习使我认识到理论知识与实际操作之间的联系，对我今后的学习和工作具有很大的指导意义。
燕山石化参观实习报告
燕山石化参观实习报告一、公司简介燕山石化公司是中国石化集团下属的特大型石油化工联合企业之一，成立于1970年7月20日。
公司拥有生产装置88套，辅助装置71套。
原油加工能力为1000万吨/年，乙烯生产能力达80万吨/年，可生产欧Ⅳ标准的清洁汽油、柴油、航空煤油、石蜡、乙烯、聚乙烯、聚丙烯、苯酚、丙酮、顺丁橡胶、丁基橡胶等120种494个牌号的石油化工产品，其中树脂及塑料、合成橡胶、基本有机化工产品是国内最大的生产商之一。
其炼油产品有汽油，柴油，3号喷气燃料，液化石油气和汽车用液化气，石蜡，工业硫磺，润滑油基础油，苯，渣油，液氨，精丙烯等产品。
⑴原油加工能超过1000万吨/年，2007年6月22日，1000万吨/年炼油系统改造工程实现一次开车成功，至此，燕山石化成为国内首家欧Ⅳ标准清洁成品油生产基地，用十年时间走完西方发达国家二十年走过的油品质量升级之路。
⑵乙烯生产能力超过90万吨/年（包含全资子公司东方石化），主要产品中，合成树脂、合成橡胶、苯酚丙酮是国内最大的生产商之一。
⑶燕山分公司始终坚持以技术进步为先导，以服务客户为宗旨。
汽油、聚乙烯、聚丙烯、顺丁橡胶等12大类产品多次荣获国家优质产品奖，14种产品被命名为“北京市名牌产品”。
燕山分公司大力推进技术进步，在国内石化业率先进行了两轮乙烯改造，走出了一条系统优化、内涵发展的道路。
公司拥有了一批达到国内先进水平的自有技术，有368项科技成果通过部市级以上鉴定，269项技术成果在国内外获得专利权，并开创了我国成套石化技术出口的先河。
燕山石化炼油化工工艺技术有中压加氢裂化（RMC）技术，催化裂化汽油加氢异构脱硫降烯烃（RIDOS）技术，10万吨大型裂解炉技术，乙烯三聚制1-己烯技术，NFM抽提蒸馏分离芳烃新工艺，苯和乙烯液相烷基化生产乙苯成套工业化技术开发，分子筛法异丙苯成套技术，间苯二甲酸生产技术，乙腈法抽提丁二烯技术，MTBE裂解制异丁烯工业成套技术，丁基橡胶聚合新工艺，万吨级丁苯热塑性弹性体工业成套技术，镍系顺丁橡胶成套新技术，间歇溶聚丁苯橡胶工业成套技术。
北京燕山石化实习报告
生产实习是教学计划主要部份，它是培养学生的实践等解决实际问题的第二课堂,它是专业知识培养的摇篮，也是对工业生产流水线的直接认识与认知。
大学生除了学习书本知识，还需要参加社会实践。
因为不少的大学生都清醒得知道“两耳不闻窗外事，一心只读圣贤书”的人不是现代社会需要的人材。
大学生要在社会实践中培养独立思量、独立工作和独立解决问题能力。
通过参加一些实践性活动巩固所学的理论，增长一些书本上学不到的知识和技能。
因为知识要转化成真正的能力要依靠实践的经验和锻炼。
面对日益严峻的就业形势和日新月异的社会，我觉得大学生应该转变观念，不要简单地把暑期打工作为挣钱或者是积累社会经验的手段，更重要的是借机培养自己的创业和社会实践能力。
现在的招聘单位越来越看重大学生的实践和动手能力以及与他人的交际能力。
作为一位大学生，只要是自己所能承受的，就应该把握所有的机会，正确衡量自己，充分发挥所长，以便进入社会后可以尽快走上轨道。
生产实习是我们工科学生的一门必修课，通过认知实习，我们要对材料科学与工程专业建立感性认识，并进一步了解本专业的学习实践环节。
通过接触实际生产过程，一方面，达到对所学专业的性质、内容及其在工程技术领域中的地位有一定的认识，为了解和巩固专业思想创造条件，在实践中了解专业、熟悉专业、热爱专业。
另一方面，巩固和加深理解在课堂所学的理论知识，让自己的理论知识更加扎实,专业技能更加过硬,更加善于理论联系实际。
再有，通过到工厂去参观各种工艺流程，为进一步学习技术基础和专业课程奠定基础。
具体，我们应该通过实习达到以下目的：参观相关化工厂，了解工厂进行材料加工实际生产的设备、工艺、工模具、产品缺陷等技术问题，为以后的学习和科研积累感性认识。
同时锻炼自己的动手能力，将学习的理论知识运用于实践当中，反过来还能检验书本上理论的正确性，有利于融会贯通。
同时，也能开辟视野，完善自己的知识结构，达到锻炼能力的目的。
2022 年 10 月 22 号，我们在张颌老师的带领下来到了北京燕山石化，开始为期一周的实习。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
北京燕山石化实习报告一、实习的目的和意义生产实习是教学计划主要部分，它是培养学生的实践等解决实际问题的第二课堂,它是专业知识培养的摇篮，也是对工业生产流水线的直接认识与认知。
大学生除了学习书本知识,还需要参加社会实践。
因为很多的大学生都清醒得知道“两耳不闻窗外事，一心只读圣贤书”的人不是现代社会需要的人才。
大学生要在社会实践中培养独立思考、独立工作和独立解决问题能力。
通过参加一些实践性活动巩固所学的理论，增长一些书本上学不到的知识和技能。
因为知识要转化成真正的能力要依靠实践的经验和锻炼。
面对日益严峻的就业形势和日新月异的社会，我觉得大学生应该转变观念，不要简单地把暑期打工作为挣钱或者是积累社会经验的手段,更重要的是借机培养自己的创业和社会实践能力。
现在的招聘单位越来越看重大学生的实践和动手能力以及与他人的交际能力。
作为一名大学生，只要是自己所能承受的,就应该把握所有的机会,正确衡量自己，充分发挥所长,以便进入社会后可以尽快走上轨道。
生产实习是我们工科学生的一门必修课，通过认知实习,我们要对材料科学与工程专业建立感性认识,并进一步了解本专业的学习实践环节。
通过接触实际生产过程，一方面,达到对所学专业的性质、内容及其在工程技术领域中的地位有一定的认识,为了解和巩固专业思想创造条件，在实践中了解专业、熟悉专业、热爱专业。
另一方面，巩固和加深理解在课堂所学的理论知识,让自己的理论知识更加扎实,专业技能更加过硬,更加善于理论联系实际。
再有，通过到工厂去参观各种工艺流程，为进一步学习技术基础和专业课程奠定基础。
具体，我们应该通过实习达到以下目的：参观相关化工厂,了解工厂进行材料加工实际生产的设备、工艺、工模具、产品缺陷等技术问题，为以后的学习和科研积累感性认识。
同时锻炼自己的动手能力,将学习的理论知识运用于实践当中，反过来还能检验书本上理论的正确性，有利于融会贯通。
同时,也能开拓视野,完善自己的知识结构，达到锻炼能力的目的。
二、实习地点2012年10月22号，我们在张颌老师的带领下来到了北京燕山石化,开始为期一周的实习。
北京燕山石化位于北京房山区,是中国石化直属的特大型石油化工联合企业。
196７年动工兴建。
1９69年第一期炼油装置建成投产。
后相继建成一批利用炼油厂中副产品的化工装置,成为石油化工联合企业。
目前拥有6３套主要生产装置、6８套辅助生产装置，原油加工能力超过1000万吨／年,乙烯生产能力超过８0万吨/年，可生产9４个品种、４31个牌号的石油化工产品，是我国最大的合成橡胶、合成树脂、苯酚丙酮和高品质成品油生产基地之一,为国家建设和国民经济发展做出了应有贡献。
通过参观工厂，了解聚乙烯及制苯生产流程，运用我们掌握的专业理论知识,进一步了解化工行业中的一些实际生产过程,对现代化工生产企业的生产和管理方式有一个较为全面的认识,并巩固和深化所学的专业知识。
三、实习内容此次实习我们主要在燕山化工七厂进行生产实习，在七厂的生产学习中,了解化工厂运作、产品生产线及工艺流程、操作人员基本职责等,学到了一些教科书上学不到的知识,并巩固和深化所学的专业知识。
北京燕山石化七厂(一) 装置发展及类型1.装置发展制苯装置是以乙烯装置的副产品裂解汽油和氢气为原料，应用各种技术，以生产纯苯为主产品，同时副产多种石油化工原料的石油化工装置。
裂解汽油在制苯装置中通过加氢、抽提分离得到纯苯,同时可得到C5、C9、甲苯、抽余油、Ｃ8等重要的副产品。
裂解汽油加氢工艺随着催化剂的进步由原来的高温Co、Mo系列,向低温贵金属系列发展。
工艺路线也向全馏分深度加氢发展。
制苯工艺也以抽提制苯为主,逐渐淘汰了能耗高、损失率大的甲苯脱烷基及二、三甘醇抽提的工艺方法。
普遍采用的为四甘醇、环丁砜为溶剂的工艺方法。
N—甲酰基吗啉抽提工艺为目前国际较先进的水平。
2.装置类型(１)加氢工艺类型裂解汽油中除含苯、甲苯、二甲苯外，还含有单烯烃、双烯烃、饱和烃(直链烷烃、环烷烃)以及含硫、氧、氮的有机化合物，根据色谱分析，有20０多种组分，组成相当复杂。
这种油的特点为稳定性差,存放过程中易聚合生成低聚合度产物（即胶质),故在应用中必须先经过加氢工艺处理。
鉴于从裂解汽油中除去双烯烃、单烯烃和硫、氧、氮有机化合物的条件不同,国内外普遍采用两段加氢法。
一段加氢主要是双烯烃加氢；二段加氢主要是单烯烃加氢,同时将硫、氧、氮有机化合物加氢转变为相应的硫化氢、水和氨而被除去。
裂解汽油选择性加氢过程中催化剂起着关键性的作用,随着乙烯丙烯工业的飞速发展和裂解汽油加氢装置的不断增加,国内外对此类催化剂,尤其是一段加氢催化剂的研究开发和工业应用高度重视。
从催化剂类型分为两段高温加氢和一段低温二段高温加氢工艺。
从加工物料分为全馏分加氢和分馏加氢。
由油品的不同使用目的又可分为一段加氢和两段加氢。
加氢工艺类型比较如表３—1２所示。
(２)抽提工艺类型从重整油和裂解汽油中分离芳烃的方法有溶剂抽提法、吸附法、抽提蒸馏法、共沸蒸馏法等。
目前，溶剂抽提法是工业生产轻芳烃的主要手段。
自１9５2年美国环球油晶公司(ＵOP）和道化学公司(DＯW）研究成功以二乙二醇醚(又称二甘醇)为溶剂的ＵDＥX法投人工业生产以来，各国又研究成功了环丁砜为溶剂的Sｕl。
Ｆoｌanle法,Ⅳ—甲苯吡咯烷酮为溶剂的Arosolvan法，二甲基亚砜为溶剂的IFＰ法以及N—甲酰基吗啉为溶剂的Fｏrｍex法,并陆续投入生产。
此外,UDEＸ法已陆续改用二甘醇(ＤEＧ)和二丙二醇醚(ＤPG)混合溶剂三甘醇(TEＧ)、四甘醇(ＴETRA)或二乙二醇胺(DCA）作抽提溶剂。
这里主要介绍N—甲酰基吗啉（NFM)抽提蒸馏组合工艺专有技术，溶剂使用Ⅳ—甲酰基吗啉(NFM)。
将加氢后的Ｃ6~C7先进行切割塔分馏，然后经过抽提系统及苯塔精馏，主产品为纯苯,副产品有C7馏分、抽余油等,当苯、甲苯抽提工况时副产甲苯。
(二）、装置单元组成与工艺流程1.组成单元制苯装置的主要构成为加氢单元和抽提单元，加氢单元分为预分馏系统、脱砷系统、两段加氢系统、氢气压缩机系统、C８加氢系统和稳定塔系统；抽提单元分为精馏系统、抽提蒸馏系统和白土塔系统。
(1）预分馏系统这个部分包括脱戊烷塔、脱砷反应器、预分馏塔和C8分离塔。
脱戊烷塔的作用是切除裂解汽油中的C5-馏分;CHP脱砷作用是为了防止催化剂的砷中毒,将原料中的砷含量降至50PPb以下;预分馏塔的作用是分离Ｃ6—Ｃ7和C８—Ｃ9馏分,C8分离塔主要作用是分离C８和Ｃ9+馏分。
(2)脱砷系统将原料中的砷脱除，主要包括混合器及脱砷反应器。
(3）两段加氢反应系统加氢反应分为两段，为防止不稳定的双烯烃在高温下聚胶;所以采用两种催化剂,在不同的操作条件下进行两段加氢处理,一段加氢选用低温、活性高的钯(Pd)系催化剂,在比较缓和的条件下将原料中的双烯烃加氢成为单烯烃,使一段加怪油双烯值≤2．5，同时也有一部分单烯烃加氢成饱和烃。
反应为放热反应。
二段加氢选用高活性的钻—钼—镍(Co、Mo、Nｉ)系催化剂,在比较苛刻的条件下，将剩余的单烯烃加氢，并分解除去进料中的硫、氮氧、金属等化合物，分解为H2S、NH3、H20、金属及相应的烃,有机金属化合物分解后，金属沉积在催化剂上。
在上述主反应进行的同时，也有少量芳烃加氢和裂解等副反应，生成少量的轻质烃。
这些反应都是放热反应。
(4)Ｃ8加氢系统C8加氢系统选用低温、活性高的钯(Pd)系催化剂,在比较缓和的条件下将C8中的双烯烃和苯乙烯加氢成为烷烃和乙苯。
(5)氢气压缩系统氢气压缩机包括：补充氢压缩机和循环氢压缩机。
（7）精馏系统其作用为C6、C7，馏分的分割及苯馏分的精馏。
(8)抽提系统主要包括抽提蒸馏塔、汽提塔、非芳烃蒸馏塔及溶剂再生塔,是利用Ⅳ—甲酰基吗啉作溶剂进行抽提蒸馏，实现非芳烃与芳烃的分离。
(９)白土塔系统包括白土塔及所属过滤器、换热器等,除去芳烃产品中的微量溶剂和分解物吗啉。
2.工艺流程从界区外来的裂解汽油进入本装置后,送至脱戊烷塔。
脱除C5及更轻的烃类，Ｃ５馏分副产品送往界外。
塔釜液与定量打人的CHP在混合器混合均匀，一起进入脱砷反应器，再进入预分馏塔。
塔顶馏出物料为C6—C7，馏分,进入两段加氢系统。
塔底C８、Ｃ9+馏分进入C8分离塔进行分离。
塔底得到C９+馏分副产物外送。
塔顶Ｃ8馏分进入C８一段加氢系统进行C８加氢处理。
Ｃ8加氢采用一段加氢催化剂（Pd系催化剂),物料和氢气由顶部进入固定床，大部分双烯不饱和化合物被加氢。
之后作为副产品送出。
Ｃ6~C7馏分与新鲜氢气从反应器底部进入,混合通过催化剂床层,进行加氢反应，大部分双烯不饱和化合物被加氢。
反应的人口温度控制在3０—８0℃，反应压力为2.6MPa。
反应后的汽液混合物料经反应器级间闪蒸罐进行气液分离,并在二次闪蒸罐中将冷凝液分离,富氢气体送往一段循环气压缩机；液相一部分返回一段反应器入口，作为一段反应器内的循环物料;另一部分进入二段加氢反应系统。
物料在二段反应器进出料换热器内进行换热,到混合器与氢气混合、汽化进入级间加热炉加热到反应器进口温度,然后送人二段反应器。
二段反应器人口温度控制在230—30０℃，反应压力为4．8MPs（表)，在二段反应器中全部的不饱和烃被完全加氢并脱除硫、氮等杂质。
反应器出来的物料，换热、冷却后进入高压闪蒸罐进行气液分离。
闪蒸氢气经二段循环气压缩机升压后循环使用。
液体进入低压闪蒸罐再次闪蒸,以除去剩余的轻组分。
之后在稳定塔除去Ｈ２S等轻组分。
送往芳烃抽提作原料。
加氢汽油C６—C7馏分进入切割塔进行Ｃ6、C7馏分的分离。
C6馏分由塔顶蒸出，与塔釜液Ｃ7馏分分别进入抽提蒸馏塔。
来自汽提塔塔釜的热贫溶剂进入抽提蒸馏塔第17块板。
净化溶剂进入第1块板位置。
在抽提蒸馏塔内经过多级汽液平衡,芳烃组分富集在溶剂当中从塔底排出,进入汽提塔;非芳烃组分从塔顶流出，进入非芳烃蒸馏塔后外送。
在汽提塔富溶剂进行减压蒸馏,使芳烃和溶剂分离,塔顶采用的苯、甲苯产品再经过白土处理后在苯完成分离。
塔顶产出苯产品,塔釜产出甲苯产品。
汽提塔釜的贫溶剂,分两路返回抽提蒸馏塔循环使用。
（三)、化学反应过程一段反应器使用的是钯系催化剂,对砷敏感，微量的砷可使钯系催化剂中毒而失活,所以，物料加氢前必须进行脱砷处理。
脱砷剂用的是ＣHP，活性组分是过氧化氢异丙苯，机理是使物料中的砷重质化。
加氢反应为放热反应,因此，必须小心地控制反应温度,以防止热裂解及聚合反应的发生。
特别是一段反应器的操作温度控制较二段反应器要严格得多。
有关的主要反应参数有反应温度、反应压力、氢油•比、空速等。
（四)、主要操作条件加氢及抽提制苯的装置工艺比较多,不同工艺操作条件不同。
表３—13、表３—14为燕山石化制苯装置的主要工艺参数。
