机械设计

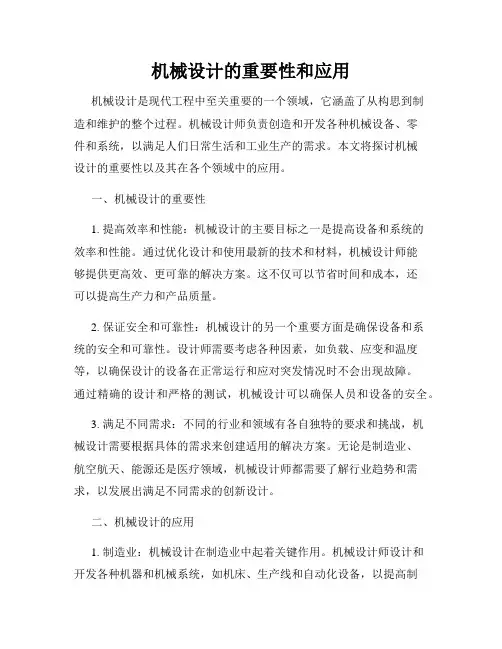

机械设计的重要性和应用
机械设计的重要性和应用机械设计是现代工程中至关重要的一个领域，它涵盖了从构思到制造和维护的整个过程。
机械设计师负责创造和开发各种机械设备、零件和系统，以满足人们日常生活和工业生产的需求。
本文将探讨机械设计的重要性以及其在各个领域中的应用。
一、机械设计的重要性1. 提高效率和性能：机械设计的主要目标之一是提高设备和系统的效率和性能。
通过优化设计和使用最新的技术和材料，机械设计师能够提供更高效、更可靠的解决方案。
这不仅可以节省时间和成本，还可以提高生产力和产品质量。
2. 保证安全和可靠性：机械设计的另一个重要方面是确保设备和系统的安全和可靠性。
设计师需要考虑各种因素，如负载、应变和温度等，以确保设计的设备在正常运行和应对突发情况时不会出现故障。
通过精确的设计和严格的测试，机械设计可以确保人员和设备的安全。
3. 满足不同需求：不同的行业和领域有各自独特的要求和挑战，机械设计需要根据具体的需求来创建适用的解决方案。
无论是制造业、航空航天、能源还是医疗领域，机械设计师都需要了解行业趋势和需求，以发展出满足不同需求的创新设计。
二、机械设计的应用1. 制造业：机械设计在制造业中起着关键作用。
机械设计师设计和开发各种机器和机械系统，如机床、生产线和自动化设备，以提高制造过程的效率和质量。
通过优化设计和使用高级的制造技术，机械设计师可以帮助制造业实现更高的生产能力和竞争力。
2. 航空航天：在航空航天领域，机械设计师负责设计和构建飞机及其相关设备。
他们需要考虑飞机的结构、材料、气动特性和动力系统等因素，以确保飞机的安全和性能。
通过精确的设计和模拟测试，机械设计师可以帮助航空航天工业实现更高的飞行效率和燃料效益。
3. 能源：机械设计在能源行业中扮演着重要的角色。
机械设计师设计和构建各种能源设备，如风力发电机、太阳能收集器和汽车发动机等。
他们需要考虑能源转换效率、可再生能源利用和环境影响等因素，以推动可持续能源发展。
4. 医疗领域：机械设计在医疗领域中也有广泛的应用。
机械设计的基本原理和方法
机械设计的基本原理和方法机械设计是指以机械结构为基础，使用工程技术方法进行创新和设计的过程。
在机械设计中，掌握基本原理和方法是非常重要的，下面将介绍其中的几个关键点。
一、机械设计的基本原理1.结构设计原理机械设计的结构设计原理是指根据机械产品的功能要求，将其分解为若干个组成部分，并通过合理的连接方式使这些部分形成一个有机的整体。
结构设计的关键在于考虑产品的强度、刚度、稳定性等因素，以确保产品的正常运行。
2.运动学原理机械设计中的运动学原理是研究物体运动的规律和方法。
在机械设计中，需要根据产品的工作要求和工作环境，确定产品的运动轨迹、速度、加速度等参数，并通过运动学分析来确定合适的机械结构和传动机构。
3.材料力学原理材料力学原理是机械设计的重要基础。
在机械设计中，需要对所选材料的力学性能进行分析和计算，以确定材料的适用范围和工作条件。
常用的材料力学原理包括弹性力学、塑性力学等。
4.热力学原理热力学原理在机械设计中的应用主要是分析机械系统的热工性能。
通过热力学原理的应用，可以对机械系统的能量传递和转化进行分析，从而优化机械系统的能效和性能。
二、机械设计的基本方法1.需求分析和规划机械设计的第一步是对产品需求进行分析和规划。
通过调研和产品定位，明确产品设计的目标和功能要求，确定设计方向和设计原则。
2.概念设计和创新概念设计是指根据需求和规划，在理论上进行创新和方案设计。
在概念设计中，可以采用创新的思维方式，结合专业知识和设计经验，提出多个不同的设计方案。
3.详细设计和分析详细设计是指从概念设计中选取一个最佳方案，并进行详细制图和参数计算。
在详细设计中，需要进行力学、动力学、热力学等方面的分析，确保设计方案的合理性和可行性。
4.制造和优化机械设计完成后，需要进行制造和优化。
在制造过程中，需要根据设计图纸进行加工和装配，确保产品的质量和精度；在优化过程中，可以根据实际使用情况对机械系统进行改进和调整，提高产品的性能和可靠性。
机械原理和机械设计
机械原理和机械设计1. 简介机械原理和机械设计是机械工程学科中的重要内容，二者密切相关但又有一定区别。
机械原理是研究机械运动规律和其原理的学科，主要关注力学、力学和动力学等基础理论知识，旨在揭示机械运动的本质和规律性。
而机械设计则主要是以机械产品的开发和设计为主要任务，涉及到工程力学、力学设计、材料力学、机械制造工艺等方面的知识。
2. 机械原理机械原理研究的内容包括机械运动、力学关系和动力学原理等。
机械运动是机械原理的基础，研究物体在空间中的运动轨迹和变化规律。
力学关系则是研究物体在受力情况下的力学性质，包括力、力矩、压力、应力、变形等。
动力学原理则是研究物体的运动与力学关系的相互作用，研究其加速度、速度和位移等动力学参数。
3. 机械设计机械设计是研究和开发机械产品的学科，需要运用机械原理和相关的理论知识。
机械设计的过程中，需要进行产品的结构设计、功能设计、材料选择、工艺分析等。
结构设计是机械设计的核心，包括产品的形状、尺寸、连接方式等方面的设计。
功能设计则关注产品的功能和性能，以满足用户的需求。
材料选择则需要根据产品的工作环境和要求，选择合适的材料。
工艺分析则是为了确保产品的制造过程简单、可行以及具有经济性。
4. 机械原理与机械设计的关系机械原理为机械设计提供了理论基础，掌握机械原理的基本原理和规律，可以更好地进行机械产品的设计和分析。
机械设计则是实践机械原理的具体应用，将机械原理中的理论知识转化为实际的产品设计和制造过程。
机械原理可以指导机械设计的思路和方法，而机械设计则将机械原理付诸实践，形成了理论与实践相结合的关系。
5. 总结机械原理和机械设计是机械工程学科中的两大重要内容，二者密切相关但有一定区别。
机械原理研究机械运动、力学关系和动力学原理等基础理论知识，机械设计则是以机械产品的开发和设计为主要任务。
机械原理为机械设计提供了理论基础，而机械设计则将理论付诸实践。
二者相互依存，共同推动了机械工程的发展。
机械设计名词解释
机械设计名词解释1. 机械设计的基本概念机械设计是基于机械工程原理和技术，通过研究、分析和应用相关知识和技能，设计机械结构和系统的过程。
以下是一些与机械设计相关的名词解释。
2. 名词解释2.1. 机械设计•机械设计是指利用工程设计和创新思维，将原始的机械构思、需求和目标转化为可实际制造和使用的机械产品的过程。
2.2. 机械结构•机械结构是机械系统中各个部件的组合和布置方式，包括连接、支撑、传力的构型和方法等。
•运动学研究物体在时间和空间上的运动规律，并用数学方法描述和分析机械系统的运动特性。
2.4. 动力学•动力学研究物体运动的原因和过程，包括力的作用、物体的加速度、力的平衡等。
2.5. 建模•建模是指将机械系统从现实世界中进行抽象化，用数学和物理方程来描述机械系统的行为和性能。
2.6. 材料力学•材料力学研究材料在受力下的力学行为和性能，包括弹性、塑性、断裂等。
•热力学研究热量和能量之间的转化，以及热力学系统的性质和变化规律。
2.8. 制造工艺•制造工艺是指将机械设计转化为实际产品的技术和方法，包括材料选择、加工工艺、装配工艺等。
2.9. 误差与公差•误差是因为各种因素导致实际尺寸或形状与设计尺寸或形状之间的差异。
•公差是为了控制误差，设定的允许范围，表示具有一定尺寸或形状的零件或装配体的尺寸或形状对于设计要求的偏差。
2.10. 机构设计•机构设计是指将一些零部件按照特定的方式组织和连接，使其实现特定的运动或功能的设计过程。
2.11. 机械传动•机械传动是指通过齿轮、带传动、链传动等方式将动力从原动机传递到工作机构的过程。
3. 结论以上是对机械设计中一些基本名词的解释。
机械设计是一个综合性学科，涵盖了许多领域的知识和技能。
了解这些基本概念对于理解和应用机械设计原理和方法非常重要。
(完整版)机械设计课后习题答案
第一章绪论（1）1-2 现代机械系统由哪些子系统组成, 各子系统具有什么功能？（2）答: 组成子系统及其功能如下:（3）驱动系统其功能是向机械提供运动和动力。
（4）传动系统其功能是将驱动系统的动力变换并传递给执行机构系统。
第二章执行系统其功能是利用机械能来改变左右对象的性质、状态、形状或位置, 或对作业对象进行检测、度量等, 按预定规律运动, 进行生产或达到其他预定要求。
第三章控制和信息处理系统其功能是控制驱动系统、传动系统、执行系统各部分协调有序地工作, 并准确可靠地完成整个机械系统功能。
第四章机械设计基础知识2-2 什么是机械零件的失效？它主要表现在哪些方面？答：（1）断裂失效主要表现在零件在受拉、压、弯、剪、扭等外载荷作用时, 由于某一危险截面的应力超过零件的强度极限发生的断裂, 如螺栓的断裂、齿轮轮齿根部的折断等。
（2）变形失效主要表现在作用在零件上的应力超过了材料的屈服极限, 零件产生塑性变形。
（3）表面损伤失效主要表现在零件表面的腐蚀、磨损和接触疲劳。
2-4 解释名词: 静载荷、变载荷、名义载荷、计算载荷、静应力、变应力、接触应力。
答: 静载荷大小、位置、方向都不变或变化缓慢的载荷。
变载荷大小、位置、方向随时间变化的载荷。
名义载荷在理想的平稳工作条件下作用在零件上的载荷。
计算载荷计算载荷就是载荷系数K和名义载荷的乘积。
静应力不随时间变化或随时间变化很小的应力。
变应力随时间变化的应力, 可以由变载荷产生, 也可由静载荷产生。
（1）2-6 机械设计中常用材料选择的基本原则是什么？（2）答：机械中材料的选择是一个比较复杂的决策问题, 其基本原则如下：①材料的使用性能应满足工作要求。
使用性能包含以下几个方面:②力学性能③物理性能④化学性能①材料的工艺性能应满足加工要求。
具体考虑以下几点:②铸造性③可锻性④焊接性⑤热处理性⑥切削加工性①力求零件生产的总成本最低。
主要考虑以下因素:②材料的相对价格③国家的资源状况④零件的总成本2-8 润滑油和润滑脂的主要质量指标有哪几项？答: 衡量润滑油的主要指标有: 粘度（动力粘度和运动粘度）、粘度指数、闪点和倾点等。
机械设计基础入门从零开始学习机械设计
机械设计基础入门从零开始学习机械设计机械设计是工程设计领域中非常重要的一部分，它涉及到各种机械设备的设计、制造和维修。
对于刚开始学习机械设计的人来说，掌握基础知识和技能是非常重要的。
本文将从零开始介绍机械设计的一些基础内容，帮助初学者入门机械设计。
一、机械设计的概述机械设计是指通过对设备、零部件或系统进行合理的设计，使之具有一定的性能、质量和可靠性，并能满足特定功能和使用要求的过程。
在机械设计中，需要考虑材料的选择、结构的设计、运动的传递和控制等方面。
机械设计的基础包括力学、材料学、机械制图等知识，掌握这些基础知识对于机械设计非常重要。
二、机械设计的基本原理1.力学基础：机械设计中的重要基础知识是力学，包括静力学和动力学。
静力学研究不变形力学系统的平衡条件，动力学研究物体的运动规律和力的作用。
了解力学的基本原理对于机械设计非常重要，可以帮助合理设计机械结构和确定机械零部件的尺寸和材料。
2.材料学：机械设计中的材料选择非常重要，不同材料具有不同的力学性能和耐久性。
了解材料的性质和特点，可以根据设计需求选择合适的材料。
常用的机械材料包括金属、塑料、复合材料等。
3.机械元件的设计：机械设计中的元件包括轴、轮、齿轮、传动装置等。
对于不同的机械元件，需要考虑其功能和使用要求，选择合适的结构和材料来设计。
同时，还需要注意元件之间的配合和传动的平稳性。
三、机械设计的软件工具在现代机械设计中，使用计算机辅助设计（CAD）软件是非常常见的。
CAD软件可以帮助设计师进行绘图、模拟分析和模型验证等工作。
熟练掌握CAD软件的使用，可以提高设计效率和设计质量。
常见的CAD软件包括AutoCAD、SolidWorks、CATIA等。
四、机械设计实例分析为了更好地理解机械设计的基础知识，下面将通过一个简单的机械设计实例来进行分析。
假设我们需要设计一个简单的手摇搅拌器，用于搅拌液体混合物。
首先，我们需要考虑搅拌器的结构和功能要求，选择合适的材料（如不锈钢）来制作搅拌器的主要零部件。
机械设计的概念
机械设计的概念
机械设计是一门应用工程学科，用于设计、开发和优化机械系统和设备。
它涉及从概念设计到详细设计、制造和测试的全过程。
机械设计的概念包括以下几个方面：
1. 功能要求：机械设计首先需要明确机械系统或设备的功能需求，即它需要完成的任务和性能指标。
2. 结构设计：在明确功能需求后，机械设计师需要考虑机械系统的整体结构和部件的配置。
这包括选择合适的材料、确定主要零部件的形状和尺寸以及设计装配方案。
3. 运动学和动力学分析：机械设计师也需要进行运动学和动力学分析，以确保机械系统的运动和力学性能符合要求。
这可以通过使用计算机辅助设计（CAD）和计算机辅助工程（CAE）软件进行仿真和分析来实现。
4. 制造工艺：机械设计的概念还包括考虑机械系统的制造工艺。
设计师需要了解不同的加工和组装方法，并确保设计的可制造性。
5. 标准和规范：机械设计必须符合相关的标准和规范，以确保产品的安全、可靠性和符合法律法规。
6. 检验和测试：机械设计师还需要制定检验和测试计划，以验
证设计的性能和符合要求。
机械设计的概念是一个综合的概念，涉及到多个方面的知识和技能，包括工程力学、材料科学、制造工艺和计算机辅助设计等。
机械设计基础课程介绍
机械设计基础课程介绍机械设计基础课程是机械工程专业的一门重要课程，旨在培养学生对机械设计原理和方法的基本理解和应用能力。
本文将介绍该课程的主要内容和学习目标。
一、课程内容机械设计基础课程主要包括以下几个方面的内容：1. 机械设计基本原理：介绍机械设计的基本概念、原则和方法，包括力学、材料力学、流体力学等相关理论知识。
2. 机械零件设计：介绍常用机械零件的设计原理和方法，如轴、轴承、联轴器、齿轮等，并学习如何进行零件的选型和尺寸计算。
3. 机械传动设计：介绍常见的机械传动方式，如齿轮传动、链传动、带传动等，学习传动比的计算和传动装置的设计。
4. 机械结构设计：介绍机械结构的基本原理和设计方法，包括机械连接、机构设计、机械密封等内容。
5. 机械设计软件应用：学习使用计算机辅助设计软件进行机械设计，如AutoCAD、SolidWorks等，掌握基本的绘图和建模技巧。
二、学习目标通过学习机械设计基础课程，学生应达到以下几个方面的学习目标：1. 理解机械设计的基本原理和方法，掌握力学、材料力学、流体力学等相关理论知识，能够运用这些知识进行机械设计的分析和计算。
2. 掌握常用机械零件的设计原理和方法，能够进行零件的选型和尺寸计算，合理设计机械零件的结构和参数。
3. 熟悉常见的机械传动方式，掌握传动比的计算和传动装置的设计，能够根据实际需求选择合适的传动方式和参数。
4. 能够理解机械结构的基本原理和设计方法，掌握机械连接、机构设计、机械密封等技术，能够设计出结构合理、功能完善的机械装置。
5. 熟练掌握机械设计软件的使用，具备基本的绘图和建模技巧，能够利用计算机辅助设计软件进行机械设计工作。
三、学习方法学习机械设计基础课程需要采取一定的学习方法，以提高学习效果。
以下是几点建议：1. 理论联系实际：将课堂学习的理论知识与实际工程案例相结合，理解概念的含义和应用场景。
2. 多做练习：通过大量的练习题和设计案例，加深对机械设计原理和方法的理解和运用能力。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
解题思路？
载荷性质 此螺栓组所受的载荷在非标准载 荷R的作用下，R向形心转化后等同 于R+T共同作用。 T
L=200
R
75 75
失效形式 接合面出现相对转动 计算准则 接合面不滑移的条件
长春工业大学
CHANGCHUN UNIVERSITY OF TECHNOLOGY
17
机械设计
解： FH
R Z =6000/3=2000N
螺栓设计（求d1—标准）→全组采用同样尺寸螺栓
（互换的目的） 说明：①工程中受力情况很复杂，但均可转化为四种典型情况 进行解决。 ②计算公式在对称分布情况下推导，但不对称也可以用 ③取转轴不同，公式计算精度不同。
长春工业大学
CHANGCHUN UNIVERSITY OF TECHNOLOGY 4
机械设计
例题详解
Machine Design Machine Design
T=RL=1200000N.mm
Fmax Trmax
r
i 1
z
2
1200000 x75 8000N 2 2 75 75
L=200
R
i
T
Fmax
75 75
2 2 F F H max =8246N F=
F0 f Ks F
受变载： σa影响疲劳强度
5
4
d1
2
CHANGCHUN UNIVERSITY OF TECHNOLOGY
机械设计
例题详解（FH+FV+M）
螺栓组受力分析问题解决思路 向形心简化 四种简单状态 迭加 受任意载荷螺栓组 ——————— ——→ → 受载最大螺栓 ——→按单个计算
例1：图示底板用8个螺栓 与支架相连，受外力Q作
Cm F =5847.8+0.7x2500=7597.8N Cb Cm
长春工业大学
CHANGCHUN UNIVERSITY OF TECHNOLOGY
16
机械设计
例题详解（FH+T）
例 6：如图所示为一普通螺栓联接，已知：R=6000、f=0.15、
K s =1.2，求：预紧力 F0 =？
Machine Design Machine Design
z
2
r
i 1
i
受剪螺栓： 单个螺栓 强度计算 受拉螺栓
4 F 松联接： 2
d02
p
d1
F p d 0 Lmin
F2=F+F1
紧联接
仅受F0：
4
1.3F0 4 d1
2
1.3F2
受F0和F
长春工业大学
受静载：
QH
H= Qcosθ MH=H· 300
QV
V= Qsinθ MV=V· 400
Machine Design
MH
H
MV
V
H=4330N，V=2500N，M=MH-MV=29NGCHUN UNIVERSITY OF TECHNOLOGY 7
机械设计
（二）工作条件分析 1、保证结合面不滑移
Fmax MLmax
2 L i i 1 Z
2：
1000x100x100 250N 2 4 x100
Machine Design
即：F=250N
Cb F2 max F0 Fmax Cb Cm
=2000+0.3x250=2075N
长春工业大学
CHANGCHUN UNIVERSITY OF TECHNOLOGY 14
K s F 1.2 x8246 F0 65970 N f 0.15
F
FH
长春工业大学
CHANGCHUN UNIVERSITY OF TECHNOLOGY
18
机械设计
例 8： 如图所示一摇杆机构， 由 4 个普通螺栓组成螺栓联接， 已知： P=600N、 L=300mm、 d=60mm、 f=0.15、K s =1.2， 求螺栓的预紧力 F0 =？
Machine Design Machine Design
用，Q作用于包含X轴并
垂直于底板接缝面，试计 算此螺栓组联接。
（θ=30°）
长春工业大学
CHANGCHUN UNIVERSITY OF TECHNOLOGY
6
机械设计
解： （一）受力分析
Machine Design
例题详解
Q QH
QH=Qcosθ QV=Qsinθ QV
Machine Design Machine Design
求：1. F2 =？
100
2. oo
'
5 2 ,求 F2 =？
O
M
P
O'
100
解题思路？
载荷性质
1）当P作用点过O时，此螺栓组联接承受单一轴向载荷； 2）当P作用点过O’时，此螺栓组联接承受的载荷要转化 为两个单一载荷P和M；
长春工业大学
机械设计
例题详解（FV+T）
例 5： 如图所示普通螺栓组联接， 已知： R=15000N、 T=400N· M、
Cb f=0.15、 K s =1.2、 Cb C m =0.3，求：预紧力 F0 和螺栓所
Machine Design Machine Design
受的总拉伸载荷 F2 =？
R
解题思路？
例 4： 如图所示螺栓组联接， 已知 P=1000N、 f=0.15、K s =1.2、
Cb C b C m =0.3，问哪个螺栓受力最大？ F2 max =？
Machine Design Machine Design
解题思路？
载荷性质 此螺栓组所受的载荷表面上 是单一载荷P，但P不过接合面， 因此将力P转化为标准载荷 ——P+M
螺栓 组受 力分 析
轴向力 横向力
螺纹联接小结
旋转力矩 倾覆力矩
Machine Design Machine Design
受拉 F=F∑/z 受剪
F0
K s F
zif
受剪 Fs max 受拉
F0
Trmax
r
i 1
z
z
2
i
Fmax
MLmax
F F Z
F
K sT f
Li
i 1
1
M
P
100
2
3
4
200
长春工业大学
CHANGCHUN UNIVERSITY OF TECHNOLOGY
13
机械设计
解:1：1、3 受力最大；
Machine Design
例题详解
F0 f Z i Ks P
K s P 1.2 x1000 F0 2000 N f Z 0.15x 4
长春工业大学
cb Fmax 57848 N d 、螺栓总拉力 F2 F0 cb cm
CHANGCHUN UNIVERSITY OF TECHNOLOGY 8
机械设计
例题详解（FH+FV）
=0.3 、接合面摩擦系数
例 2：如图所示有四个螺钉组成的螺栓组联接，已知：
Cb P=1000N 、 G=500N 、 Cb C m
CHANGCHUN UNIVERSITY OF TECHNOLOGY 11
机械设计
解：1：F=10000/4=2500N
例题详解
Machine Design Machine Design
F2 = F1 +F=1.6F=4000N
2： Fa =10000/4=2500N
Fmax =
MLmax
L
i 1
Machine Design Machine Design
F
F1
1
f i Ks T
K sT 1.2 x400000 f ri 0.15(4 x 1002 502 2 x50)
=5847.8N
F2 = F1 +F=5847.8+2500=8347.8N
F0 = F1
Machine Design Machine Design
f=0.15、 防滑系数 K s =1.2； 求： 螺栓所受的预紧力 F0 和 总拉伸载荷 F2 ？
解题思路？
G
P
载荷性质 轴向载荷 横向载荷
可能 可能
失效形式
关键有效 建立
计算条件（准则） 强度条件 滑移条件
9
螺栓拉断 接合面滑移
长春工业大学
CHANGCHUN UNIVERSITY OF TECHNOLOGY
机械设计
解：f ( F0 Z Machine Design Machine Design
Cm Cb C m
例题详解
P) K s G
不滑移条件
C 1 KG ( F0 = Z f C C
s m b
P)
m
P
1 1.2 500 = 4 ( 0.15 0.7 1000 ) 1175 N
L P
Machine Design Machine Design
解题思路？
预紧力产生的摩擦力矩与外 力矩平衡。
d 解： F0 f 2 4 K s L P
d
F0
K s L P 1.2 x600x300 2 f d 2 x0.15x60
=12000N
长春工业大学
机械设计
螺纹联接小结
1. 螺纹主要参数及分类，螺纹联接基本类型。 2. 螺纹联接的拧紧目的及防松方法。 3.螺栓联接的受力分析和强度计算
