功放维修实例来源: 作者: 【大中小】浏览:33次评论:0条一台AV功放，交流哼声较大，开盖检查，断开前级到后级的信号线，交流声消失，说明故障在前级。
怀疑前级接地不良，重新接地后故障依旧。
检查前级电源电路，两只1000цF/25V的滤波电容紧靠在三端稳压KA7812、KA7912散热片旁，估计是由于电容容量变小造成滤波不良。
用两只2200цF/25V的电容更换后故障排除。
一台功放机，无声音输出。
检查继电器不吸合，L声道中点电压有30V左右，但功放管、推动管、激励管、差分管均正常。
检测各偏置电阻也正常。
拆下激励管2N5401 b-e极间容量为100pF 的消振电容测量阻值只有20k欧，用一只相同的电容更换后故障排除。
一台功放机开机无任何反应。
检查发现保险管已烧断。
检测功放管，电源整流二极管均正常。
怀疑电源保险管是由于瞬时过载引起烧断的，换上保险管通电开机马上又烧断，说明还存在短路故障，仔细检查发现一只10000цF/50V的电容已击穿短路，用一只好的10000цF/50V的电容更换后故障排除。
故障现象：一台KONES牌AV-112型功放机，右声道音量小且沙哑，左声道正常。
分析检修：把机后EQ端子连接插头拔掉后，将VCD音频信号从IN端子输入，故障不变，说明故障范围在右声道功率放大部分。
注：应先把VCD音频输出减至最小音量，再接通功放机电源，然后把VCD音量慢慢调大至1/3音量指示格，这样可以防止冲击功率放大电路。
仔细观察，发现该机采用STK3048A加双STK6153组合，重点检查右声道STK6153。
在路测右声道STK6153②、③脚之间正、反向阻值很大；⑨、10脚之间阻值也很大；②、⑤脚之间和⑦、10脚之间已无PN结特性，判断此STK6153已损坏。
测量⑦、⑨脚之间和③、⑤脚之间大功率管芯已损坏，⑦、10脚之间和②、⑤脚之间中功率管芯已损坏，④、10脚之间管芯已损坏，而①、②脚之间和①、④脚之间管芯良好，②、③脚之间和⑨、10脚之间的四只电阻已烧焦。
音频功放保护电路分析与维修浏览文章维修技术维修吧
音频功放保护电路分析与维修浏览文章维修技术维修吧在音频放大器中一般都设有功能完善的保护电路，可以在功放输出管过载、输出端电位偏移时进行可靠的保护，还可以在开机时延迟接通扬声器，避免开机损坏扬声器和开机“嘭”声，关机时瞬时断开扬声器，可避免关机时的冲击。
一、分离元件保护电路图1所示是湖山BK2X100JMKⅡ-95型纯后级功率放大器功放保护电路。
放大器刚接通电源时，+56V电压通过R143对C116充电，约延迟4s，C116上电压充到9．5V左右时，稳压管V126导通而使V124、V125导通，继电器K101吸合，才能接通扬声器，避免开机时的电流冲击而保护扬声器。
v126、v129组成功放输出端的电位检测电路，当输出端的电位偏移时，通过一51k电阻R144，使V126或V129导通。
当输出端的电位是正偏移时，V129导通。
反之，当输出端的电位是负偏移时V126导通。
无论v126或V129中哪一个导通，C116正端电位为0V，稳压管V126截止，V124、V125截止，使继电器释放，断开扬声器，这样就完成了输出端电位偏移保护。
当功放因输出短路或负载过重时，输出管V134、v135射极电流大增，在R132、R133上产生的压降增大经R134、R135分压加至V118基极，使V118导通，使V127基极电位降低，v127导通，稳压管V126截止，V124、V125截止，继电器释放，断开扬声器，这样就完成了输出管的过载保护。
二、uPC1237保护电路图2所示是天逸AD-5100A型AV放大器功放保护电路。
J1、J2为接在功放输出端的继电器。
刚开机时，+56V电压经R57、R58对c29充电，几秒后，当C29充电到一定电压时，IC2(uPC1237)⑥脚内的开关电路接通，输出低电平，使J1、J2吸合，接通扬声器，实现开机延时保护功能。
当功放输出端直流电压因某种原因发生偏移，使IC2 2脚电压超过+0．7V，或低于-0．23V时，⑥脚内开关电路截止，输出高电平，使J1、J2释放，断开扬声器，实现功放输出端的直流电压偏移保护。
专业功放的维修方法及步骤
专业功放的维修方法及步骤1．打开机壳别通电左右主板看一遍为了避免故障机通电造成二次损坏，维修时，不要先通电试机。
打开机壳详细查看一下左、右声道主功放板，看是否有管子炸裂、电阻烧焦、保险管烧黑等明显损坏.2．在路测量功率管大管是否有击穿如果从表面上查看左、右主板无明显损坏，可用指针式万用表Rxi挡在路测量大功率管的集电极与发射极之间是否有短路击穿现象。
NPN -侧用黑表笔接集电极，红表笔接发射极，PNP -侧交换表笔测量。
正常时应是阻值无限大,表针不摆动.如果机内电容还有存电，表针闪动后会回到原位。
如果表针指示阻值为OΩ或阻值很小,说明功率管有击穿现象.一般只要一侧功率管有击穿，另一侧功率管很可能也有击穿。
在路测量三极管的三只引脚之间的电阻是检查电路的基本方法，从而不必拆下管子大体判断是否击穿和开路。
用MF47型万用表Rxl 挡在路测量大中小功率管的脚间电阻，正常管子测量结果如下：正向测量，大功率管Rbe ≈12Ω、Rbc ≈12Ω、Rce=∞(不导通）；中功率管Rbe≈15Ω、Rbc≈15Ω，、Rce=∞:小功率管Rbe≈20Ω，Rbc≈20Ω、Rce=∞;反向测量，均不导通。
场效应功率管在路测量除漏极与源极反向测量内部二极管导通外，其余各脚之间应均不导通。
3．所有大管无击穿通电用耳听其间如果经检查没有发现功率管有击穿现象，可通电试机。
开机后用心听机内声音,专业功放一般都设置有保护续电器，而且是每个声道一个，继电器吸合时会发出清脆的“叭嗒”声。
有两次响声说明两个继电器都已经吸合,两路主功放电路基本正常，故障可能在外围输入与输出保护电路。
如果听不出是两个还是一个继电器有动作，可用手指按住继电器后开机。
继电器吸合手指会有振动感。
如果继电器在延迟几十秒后都不吸合，说明主功放电路有故障.4．大管不会全击穿射极电阻拆一端如果功率管有击穿现象，而且所有管子测量结果都一样。
此时不要一个个都拆，因为一侧的功率管全是并联关系，只要有一个击穿就会形成这样的测量结果。
ocl功放电路分析与维修技巧
ocl功放电路分析与维修技巧由于OCL功放电路优越的性能和较高的稳定性和可靠性，长期以来被各生产厂家广泛采用。
但在使用中由于种种原因经常出现烧毁攻放管、复合管及电阻等元件的现象。
因OCL电路是直接耦合，电路前后相互牵扯，在维修判断故障时存在一些难度。
经常造成反复烧管的现象，给维修带来不必要的损失，使不少维修工望而却步。
下面是我多年来维修攻放的经验总结，写出来供大家参考，希望能对你有所帮助并为你减少不必要的损失。
常见的OCL功放电路如下图所示：图中Q6、Q7、Q8、Q9、Q10及R12、R13、R14经常同时烧毁。
在维修时不要盲目的更换上述元件后就通电，因为此时故障可能没有彻底排除，可能会再次烧毁。
应仔细检查前面的管子及电阻等元件是否损坏，W1是否开路或阻值变大等。
然后再采取下面的方法更安全稳妥：将新的测量过的Q6、Q7、Q9、R12、R13、R14焊好，而Q8和Q10功放管，集电极先不要焊接(这一点非常重要)，只焊接基极和发射极，以保证直流负反馈构成回路(否则差分对管不正常工作)，以防止由于输出不平衡时烧毁功放管。
这时一定不要接扬声器。
通电检测输出端的静态对地电压，正常值为0V≤±20mV，越小越好。
如偏差较大应立即关机，重新仔细检查。
若测得输出电压正常时，再测量Q7和Q9基极间的电压，预调W1使其在1.5—2V之间。
确认以上电压全都符合要求，再将Q7、Q9的集电极焊好，电调整W1测量功放电路部分的总电流应为25～30mA(或功率管集电极电流～20mA)。
即可接上扬声器试机(注意在接扬声器前要仔细检查其好坏，以免再次烧毁)。
另外，如果输出端的静态电压偏差大于50mV时，要重点检查Q1、Q2是否配对(两管放大系数应基本相等，误差要小于5%)，R4、R5是否变值，重新配对和更换电阻后可排除故障。
有些功放经常莫名其妙的烧毁，几次修复都用不了多长时间。
其原因大多是印刷电路布线不合理，电源线没有按照由后向前的原则布线，使电路在大音量输出时产生寄生振荡，严重时就会烧毁攻放。
数字调制中波发射机缓冲放大器故障维修图解

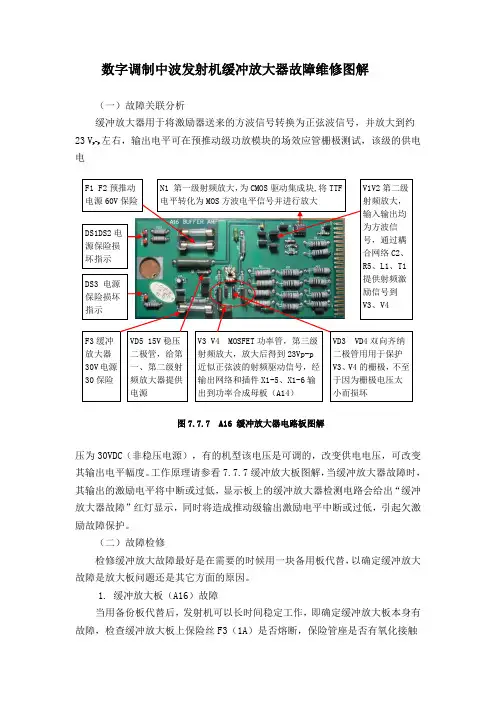

数字调制中波发射机缓冲放大器故障维修图解（一）故障关联分析缓冲放大器用于将激励器送来的方波信号转换为正弦波信号，并放大到约23 V p-p 左右，输出电平可在预推动级功放模块的场效应管栅极测试，该级的供电电压为30VDC （非稳压电源），有的机型该电压是可调的，改变供电电压，可改变 其输出电平幅度。
工作原理请参看7.7.7缓冲放大板图解，当缓冲放大器故障时，其输出的激励电平将中断或过低，显示板上的缓冲放大器检测电路会给出“缓冲放大器故障”红灯显示，同时将造成推动级输出激励电平中断或过低，引起欠激励故障保护。
（二）故障检修检修缓冲放大故障最好是在需要的时候用一块备用板代替，以确定缓冲放大故障是放大板问题还是其它方面的原因。
1. 缓冲放大板（A16）故障当用备份板代替后，发射机可以长时间稳定工作，即确定缓冲放大板本身有故障，检查缓冲放大板上保险丝F3（1A ）是否熔断，保险管座是否有氧化接触DS1DS2电源保险损坏指示F1 F2预推动电源60V 保险DS3 电源保险损坏指示 F3缓冲放大器30V 电源30保险N1 第一级射频放大，为CMOS 驱动集成块,将TTF 电平转化为MOS 方波电平信号并进行放大V1V2第二级射频放大，输入输出均为方波信号，通过耦合网络C2、R5、L1、T1提供射频激励信号到V3、V4V3 V4 MOSFET 功率管，第三级射频放大，放大后得到23Vp-p 近似正弦波的射频驱动信号，经输出网络和插件X1-5、X1-6输出到功率合成母板（A14）VD5 15V 稳压二极管，给第一、第二级射频放大器提供电源VD3 VD4双向齐纳二极管用用于保护V3、V4的栅极，不至于因为栅极电压太小而损坏图7.7.7 A16 缓冲放大器电路板图解不良的情况，更换保险后再试机，如果保险立即烧断或者工作一段时间烧坏，说明有受热烧坏短路的器件，查找板上损坏和短路的器件，可以直接测量板上V1、V2、V3、V4、VD1、VD2、VD3、VD4、VD5及A1等器件的阻值，根据阻值进行判断，特别要注意测量过度发热的原件，因为与上述器件并联的有小阻值电阻和线圈，测量以上器件时，最好断开测量脚，避免在线测量时阻值不准而误判。
功放开机保护维修实例
功放开机保护维修实例功放是音频系统中常见的设备之一，其作用是将低功率的音频信号放大成为较高功率的信号输出，以驱动扬声器发出声音。
然而，由于功放的工作原理和特性，其在开机时容易受到电流冲击和过热等问题的影响，因此需要进行开机保护和维修。
一、功放开机保护的原因1. 电流冲击：功放在开机瞬间，由于电源电压突然施加在电子元件上，容易引起电流冲击，从而损坏功放的关键元件。
2. 过热保护：功放在工作过程中会产生大量的热量，如果散热不良，温度过高会导致元件损坏，因此功放会设置过热保护功能。
3. 短路保护：若扬声器线路出现短路或功放内部出现故障，会导致功放输出短路，此时功放需立即停止工作以保护电子元件。
4. 过载保护：当输入信号过大，超过功放的承载能力时，功放会自动保护，以避免过载损坏。
二、功放开机保护的处理方法1. 电流保护：为了避免电流冲击，功放常使用软启动电路来实现电源电压的缓慢上升，从而减小电流冲击的影响。
2. 过热保护：功放通常会设置温度传感器来监测散热器温度，一旦温度超过设定阈值，功放会自动关闭输出，停止工作，以防止过热损坏。
3. 短路保护：功放内部会设置短路保护电路，一旦检测到输出端短路，功放会立即切断电源，以保护电子元件。
4. 过载保护：功放通常会设置过载保护电路，一旦检测到输入信号过大，功放会自动降低输出功率或直接切断电源，以避免过载损坏。
三、功放开机保护的维修实例以下是一种功放开机保护维修实例，用以解决功放开机后无声音输出的问题。
1. 检查功放的电源线路是否连接正常，检查电源开关是否打开，并确保电源线路无故障。
2. 检查扬声器线路是否连接正常，检查扬声器是否损坏或线路是否短路，若有问题需进行修复或更换。
3. 检查输入信号线路是否连接正常，检查音源设备是否正常工作，若有问题需进行修复或更换。
4. 检查功放的保护电路是否触发，可以通过检查保护电路元件（如保险丝）是否损坏来判断，若有问题需进行修复或更换。
安桥TX-SR502功放维修输出无声音
安桥TX-SR502功放维修输出无声音
故障现象：
开机有显示，接入信号后怎么操作也没有声音。
但是操作中发现一个奇怪现象，不管A/B通道哪个接通，开机后如果不按其中一个，解码方式都选择不了。
随便按一下A/B，解码模式就可以选。
维修过程：
这个现象看起来有点像程序错乱，首先检查电路板外观，没有发现破损、腐蚀等等现象。
测量各工作电压无异常。
测量CPU外接晶振工作正常，工作电压也有。
接入模拟信号，测量信号有进入转换芯片Q301，解码输出的六声道信号没有，说明问题在这张集成的解码板上。
由于集成度高，给维修工作带来了不小的困难。
首先找到电路图，理清楚整机的信号流程，Q301是一个切换电路BD3817KS，直接送入各路模拟信号和数字解码出来的信号，切换后一路输出到Q800(AK4588VQ)作为模拟环绕的信号源，一路输出到后级接口。
4588一方面接收了模拟信号将其转换为模拟环绕声返回到3817，另一方面接收Q701(IC42S494003CQ-Z)解码出来的数字信号。
通电后手模发现4588比较发热，因为有现货比较方便，于是代换了4588，试机故障不变，说明没有问题。
继续查看电路图，最终各种信号的RL圴应从3817的68/70脚输出，而送往4588的RL信号是从3817的31/32脚输出到4588的51/52脚。
测量31/32脚有输出，而68/70脚没有，这两路外面有静音三极管Q307/Q308,其基极为3.5伏，已经工作为声音状态，断开后仍然没有输出。
怀疑芯片短路，将播放机的信号接到68/70脚后，信号也消失了。
试更换3817，试机正常。
常见功放故障维修实例
常见功放故障维修实例常见功放故障维修实例九十年代，我国进口了日本爱华（AIWA）公司生产的多种机型组合音响。
电路较为复杂，且随机无电路图纸，现大部分都到了维修期，令维修者头痛。
实际上，这些机型的电路大同小异，故障点也较为集中，只要掌握了常见故障，维修并不很难。
例1.AIWA380组合音响插电有时钟显示，但有时开机二秒钟就无任何显示，也不能进行任何操作。
检修：先检查电源12V输出，插电后时钟显示正常，些时12V输出电压为8V,开机后跌为3V,显示屏全黑，显然12V电源不正常。
查电路板，知电路板从变压器次级输出后经整流电路到调整管B1370。
测调整管基极、发射极电压在16V左右，基本正常，而集电板输出太低，说明调整管损坏。
更换后，电源12V恢复，开机能正常工作。
例2.AIWA360组合音响无屏幕显示，不能进行作何操作。
检修：直观检查电源2A保险丝断，更换后试机仍然无屏显。
测电源变压器初级220V 输入正常，面输出各组电压均为0,判断为变压器坏。
拆下后，测量各绕组电阻值无明显损坏，但 5 6脚之间电阻为8，说明变压器因过热而使内部熔断丝熔断。
应急修理,用细线短路 5 6脚.通电后,各功能正常功放的故障维修实例Hi-Fi音响与AV放大器的常见故障有整机不工作、无声音输出、音轻、噪声大、失真、啸叫等。
下面介绍各种故障的检修思路与检修技巧。
一、整机不工作整机不工作的故障表现为通电后放大器无任何显示,各功能键均失效,也无任何声音,像未通电时一样。
检修时首先应检查电源电路。
可用万用表测量电源插头两端的直流电阻值（电源开关应接通），正常时应有数百欧姆的电阻值。
若测得阻值偏小许多，且电源变压器严重发热，说明电源变压器的初级回路有局部短路处；若测得阻值为无穷大，应检查保险丝是否熔断、变压器初级绕组是否开路、电源线与插头之间有无断线。
有的机器增加了温度保护装置，在电源变压器的初级回路中接人了温度保险丝（通常安装在电源变压器内部，将变压器外部的绝缘纸去掉即可见到），它损坏后也会使电源变压器初级回路开路。
