金卤灯使用注意事项1
金卤灯使用说明

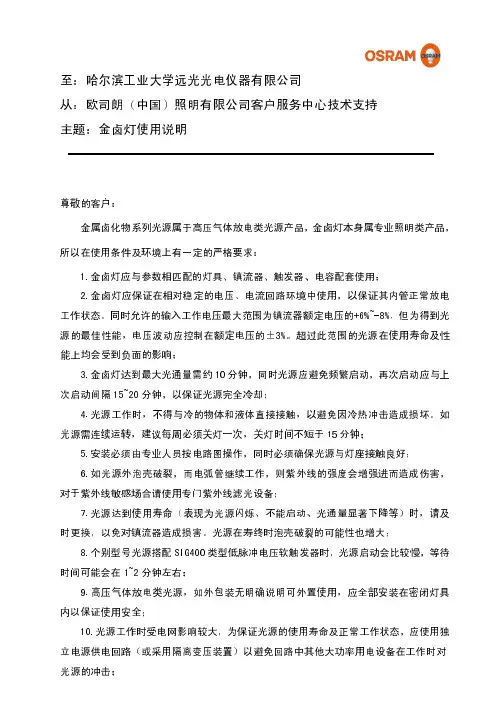

至：哈尔滨工业大学远光光电仪器有限公司从：欧司朗（中国）照明有限公司客户服务中心技术支持主题：金卤灯使用说明尊敬的客户：金属卤化物系列光源属于高压气体放电类光源产品，金卤灯本身属专业照明类产品，所以在使用条件及环境上有一定的严格要求：1.金卤灯应与参数相匹配的灯具、镇流器、触发器、电容配套使用；2.金卤灯应保证在相对稳定的电压、电流回路环境中使用，以保证其内管正常放电工作状态。
同时允许的输入工作电压最大范围为镇流器额定电压的+6%~-8%，但为得到光源的最佳性能，电压波动应控制在额定电压的±3%。
超过此范围的光源在使用寿命及性能上均会受到负面的影响；3.金卤灯达到最大光通量需约10分钟，同时光源应避免频繁启动，再次启动应与上次启动间隔15~20分钟，以保证光源完全冷却；4.光源工作时，不得与冷的物体和液体直接接触，以避免因冷热冲击造成损坏。
如光源需连续运转，建议每周必须关灯一次，关灯时间不短于15分钟；5.安装必须由专业人员按电路图操作，同时必须确保光源与灯座接触良好；6.如光源外泡壳破裂，而电弧管继续工作，则紫外线的强度会增强进而造成伤害，对于紫外线敏感场合请使用专门紫外线滤光设备；7.光源达到使用寿命（表现为光源闪烁、不能启动、光通量显著下降等）时，请及时更换，以免对镇流器造成损害。
光源在寿终时泡壳破裂的可能性也增大；8.个别型号光源搭配SIG400类型低脉冲电压软触发器时，光源启动会比较慢，等待时间可能会在1~2分钟左右；9.高压气体放电类光源，如外包装无明确说明可外置使用，应全部安装在密闭灯具内以保证使用安全；10.光源工作时受电网影响较大，为保证光源的使用寿命及正常工作状态，应使用独立电源供电回路（或采用隔离变压装置）以避免回路中其他大功率用电设备在工作时对 光源的冲击；11.配套灯具应保证光源在其最大允许工作温度下工作，以避免光源始终工作在较高温度下进而造成过早实效；12.金卤灯由于内部弧光放电原理，应避免在强磁场环境下工作，光源在此环境下工作会出现不启动、闪烁等现象（正常环境下可正常工作）；13.光源使用在环境较为不稳定及其他特殊场所时。
金卤灯工作原理

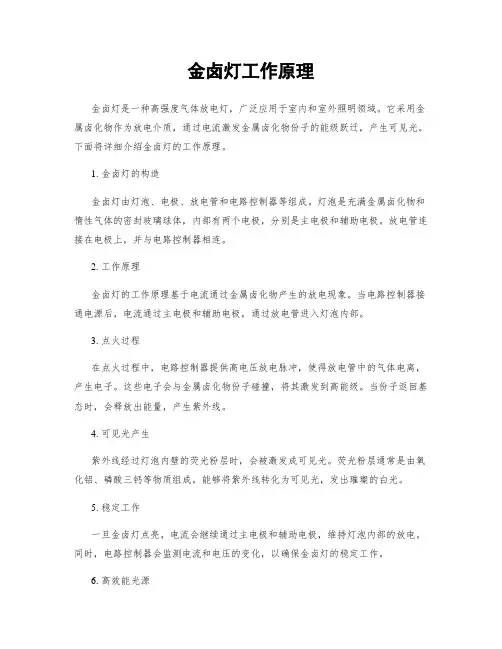

金卤灯工作原理金卤灯是一种高强度气体放电灯，广泛应用于室内和室外照明领域。
它采用金属卤化物作为放电介质，通过电流激发金属卤化物份子的能级跃迁，产生可见光。
下面将详细介绍金卤灯的工作原理。
1. 金卤灯的构造金卤灯由灯泡、电极、放电管和电路控制器等组成。
灯泡是充满金属卤化物和惰性气体的密封玻璃球体，内部有两个电极，分别是主电极和辅助电极。
放电管连接在电极上，并与电路控制器相连。
2. 工作原理金卤灯的工作原理基于电流通过金属卤化物产生的放电现象。
当电路控制器接通电源后，电流通过主电极和辅助电极，通过放电管进入灯泡内部。
3. 点火过程在点火过程中，电路控制器提供高电压放电脉冲，使得放电管中的气体电离，产生电子。
这些电子会与金属卤化物份子碰撞，将其激发到高能级。
当份子返回基态时，会释放出能量，产生紫外线。
4. 可见光产生紫外线经过灯泡内壁的荧光粉层时，会被激发成可见光。
荧光粉层通常是由氧化铝、磷酸三钙等物质组成，能够将紫外线转化为可见光，发出璀璨的白光。
5. 稳定工作一旦金卤灯点亮，电流会继续通过主电极和辅助电极，维持灯泡内部的放电。
同时，电路控制器会监测电流和电压的变化，以确保金卤灯的稳定工作。
6. 高效能光源金卤灯具有高效能的特点，能够提供较高的光亮度和较长的使用寿命。
它的光效通常可以达到80-100流明/瓦，远高于传统的白炽灯和荧光灯。
7. 注意事项在使用金卤灯时，需要注意以下事项：- 避免频繁开关灯，因为金卤灯的点亮和熄灭过程会对灯泡产生较大的热应力，影响灯泡寿命。
- 在更换灯泡时，务必断开电源，并等待灯泡冷却后再进行操作，以避免触电和烫伤的风险。
- 定期清洁灯泡表面，以保持光亮度和散热效果。
总结：金卤灯是一种高强度气体放电灯，通过金属卤化物的放电现象产生可见光。
它具有高效能、长寿命的特点，适合于室内和室外照明。
使用金卤灯时需要注意安全和维护，以确保其正常工作和延长使用寿命。
金卤灯操作保养规程

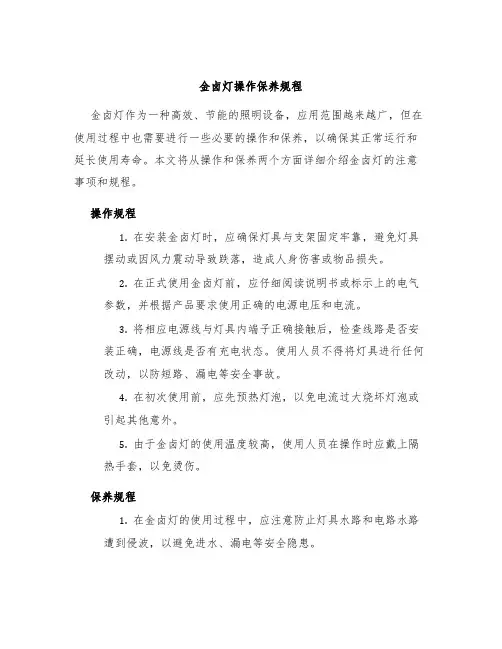

金卤灯操作保养规程金卤灯作为一种高效、节能的照明设备，应用范围越来越广，但在使用过程中也需要进行一些必要的操作和保养，以确保其正常运行和延长使用寿命。
本文将从操作和保养两个方面详细介绍金卤灯的注意事项和规程。
操作规程1.在安装金卤灯时，应确保灯具与支架固定牢靠，避免灯具摆动或因风力震动导致跌落，造成人身伤害或物品损失。
2.在正式使用金卤灯前，应仔细阅读说明书或标示上的电气参数，并根据产品要求使用正确的电源电压和电流。
3.将相应电源线与灯具内端子正确接触后，检查线路是否安装正确，电源线是否有充电状态。
使用人员不得将灯具进行任何改动，以防短路、漏电等安全事故。
4.在初次使用前，应先预热灯泡，以免电流过大烧坏灯泡或引起其他意外。
5.由于金卤灯的使用温度较高，使用人员在操作时应戴上隔热手套，以免烫伤。
保养规程1.在金卤灯的使用过程中，应注意防止灯具水路和电路水路遭到侵波，以避免进水、漏电等安全隐患。
2.在清洁灯具时，应先关闭电源，待灯具降温后再拆解灯具，使用专门的清洁剂或软布进行清洗，以保持灯具的清洁和良好状态。
3.定期检查灯泡是否损坏或过期，如发现问题及时更换，以防危险事件的发生。
4.定期维护电路，更换老化的电线、插头和定期清洁通风孔，确保灯具良好的散热和电气联系。
5.定期检查金卤灯工作状态，如发现异常及时通知专业工作人员进行维修和更换，以保证灯具长期正常使用。
总结金卤灯是一种高效、节能的照明设备，但在使用过程中也需要进行一些必要的操作和保养。
操作规程包括正确安装、预热、检查电源线等要点；保养规程包括保证灯具清洁、定期更换维护电路、定期检查金卤灯的工作状态等要点。
通过定期的操作和保养，可以保证金卤灯长期稳定、高效地运行。
金卤灯
金卤灯1.组成：光源+电器箱+灯体2.分类：嵌入式，路轨式，吸顶式，吊线吊链式3.注意事项：金卤灯的使用开关必须间隔5分种光源的功率与电器箱的功率一定的匹配电器箱的输出线长不能超过3M金卤灯必须接地启动或关闭瞬间不能立即触摸灯具4金卤灯的特性：发光效率高80---125LM/W，寿命长：4000—12000H 5使用的场所：投光照明，工业照明，商业照明A）光源：发光原理：汞气体击穿产生高温，金属卤化物溶化并蒸发，通过扩散和对流，金属卤化物输送到高温区域，并分解成卤原子和金属原子，在高温电弧核心金属原子受击产生本征光谱辐射发光。
分类：双端金卤灯管（S），单端插口金卤管G12（G）金卤PAR泡(P) 单端螺金卤管(D)单端螺金卤泡功率：35W，(70W，150W市场常卖)，250W，400W光色：WDL黄光，NDL中性光，DL白光金卤灯有石英金卤灯和陶瓷金卤灯之分。
石英金卤灯的玻壳主要为石英玻璃（二氧化硅）,陶瓷金卤灯的玻壳主要为氧化铝，它不易与金属卤化物反应，提高显色性及稳定性及工作温度。
金卤的理论寿命为30000H，但受电解电容湿度的影响实际寿命为10000H。
所有金属卤化物灯均含紫外线在使用时必须加防紫外线玻璃。
B）电器箱组成：镇流器，电容，触发器，保险丝，外壳，内连线电容的作用：补偿电荷，提高电能的利用率电容的耐温-25--105度电容的工作原理：两端加压----吸收能量----贮存能量----两端降压-----释放能量触发器的作用：高压脉冲隔离性能，使其同电源设备不受干扰，升压点亮。
解发器的耐温为105℃外壳：由电解板制作，防锈能力强，经久耐用。
工作条件：电源电压在220V—233V环境温度在-25℃----70℃相对湿度≤90%周围环境无滴雨，无腐蚀无震荡或冲击以及危险介质导电尘埃。
电器箱分类：电感式，电子式（内含预热指示灯）。
电感特点:笨重,寿命长,经济,有噪音,有频闪,功耗大.电子特点:轻便,寿命稍短,不便维修,稍贵.无噪音,无频闪,功耗小.是当今行业发展趋势.型号：CL70。
陶瓷金卤灯使用说明书(CERA)
CERARCERACDM OPERATION INSTRUCTION MANUAL一、 INSTALLATION AND OPERATING INSTRUCTION1. The light source must match with the electronic ballast or magnatic ballast and corresponding trigger for using. 2. The pulse height of the matching electronic ballast or trigger should be less than 5 kv.R陶瓷金卤灯使用说明书感谢您选用“熙瑞（上海）电气有限公司”光源，衷心希望能为阁下的生活增添光彩，请仔细阅读说明书， 它将告诉您如何正确安装及注意事项，并请妥善保管好《安装使用说明书》，以便随时查阅。
Thank you for selecting CERA brand light source, we sincerely hope to bring you a brighter life. Please read the instructions carefully,it will tell you how to install and some using attentions,and please keep the instructions properly to query at any time.一、安装使用注意事项及建议1.光源必须与相匹配的电子镇流器或电感镇流器加触发器配套使用。
2.相匹配的电子镇流器或触发器的脉冲高度应小于5KV。
3.使用电感镇流器加触发器配套系统时，应避免光源关闭后15分钟内再次启动；热启动容易造成光源电极损 伤，影响使用寿命。
4.推荐与电子镇流器配套使用，可延长光源寿命，提高效率；100W以下规格不建议配套使用电感镇流器。
金卤灯电子镇流器产品使用说明
金卤灯电子镇流器产品使用说明
一、产品技术特性：
二、接线方法：
三、注意事项：
⑴市电要求：185V ~ 250V ，50Hz/60Hz；
⑵数量要求：每一条支路最多允许接7支电子镇流器；
⑶使用要求：不允许与电感镇流器混合使用；
⑷环境温度要求：－25℃~ ＋55℃，但电子镇流器外壳温度不能高于65℃；
⑸接线要求：按照产品标签接线图所示，正确连接220V电源和灯泡；保证连接可靠、安全；
⑹灯具要求：所配灯具应有利于电子镇流器散热，必须保证正常使用时电子镇流器外壳温度不
能高于65℃(地埋灯内禁止使用本镇流器)；
⑺安装要求：本产品是室内使用型，应注意防水;若在室外使用，应加装防水外壳；
⑻光源要求：本产品非通用型产品，请选用《推荐适配光源》，若使用非推荐光源，请致电本
公司，咨询是否可行；当光源接近寿终时，应及时更换，避免灯管爆裂，造成事故。
3、质保:
本公司承诺，从每只金卤灯电子镇流器出厂日期起，在外壳温度﹤65℃条件下正常工作，质保两年；外壳温度65℃以上无质保(具体质保办法参见产品售后服务协议)。
四、如有其它问题，请致电本公司，我们将为您提供优质满意的服务
地址：北京市海淀区苏州街12号西屋国际E座1104室
电话：82873418 传真：82873415
邮编：100080
北京现代海联科贸有限公司照明设备部。
金卤灯知识及常见问题汇总
常见的问题：1、金卤灯的主要材料是什么？金卤灯的主要材料是：A: 石英管：电弧管用石英管，要求羟基（OH ）小于2ppm ；外管用石英管，要求虑紫外的，羟基没有要求B: 电极: 各规格的产品对应相应规格的电极，只要作用是发射电子放电的C :钼片、钼杆: 石英管夹封处用，起封接和导电作用D: 填充物质: 启动气体（氩气+85Kr ）; 缓冲气体（汞蒸气）;发光物质.a 钪钠系列（主要金属有钠、钪的碘化物）b 镝系列（主要金属有镝、钬、铥的碘化物）E:外管石英管：虑紫外石英管F: 灯头2、金卤灯的工作原理是什么？能否提供一个工作原理的结构图及工艺流程图？金卤灯的工作原理：金属卤化物在管壁工作温度（1000K 左右）下大量蒸发，因浓度梯度而向电弧管中心扩散。
在电弧中心高温度区（约4000-6000K ）金属卤化物分子分解为金属原子和卤素原子，金属原子参与放电，产生热激发，热电离，并向外辐射不同能量分布的光谱。
由于电弧中心金属原子和卤素原子的浓度较高，它们又会向管壁扩散，在接近管壁的低温区域又重新复合形成金属卤化物分子。
正是依靠这种往复循环，不断向电弧管提供足够浓度的金属原子参与发光，同时又避免了金属在管壁的沉积。
工作原理图工艺流程图3、站在业务员的角度，能否列举一下我司金卤灯的几大优势？（说服顾客购买）1.采用国际领先的电弧管独特橄榄状外形设计，能够带来极佳的光色一致性。
有效的解决因光色漂移引起的色彩分布不均的现象。
2.具有特殊抗紫外线玻璃套管结构，能够最大限度的防止紫外线辐射，是更高标准的绿色环保产品。
3.在合理的点灯线路和稳定的电源网络上使用，对灯的电极有更好的保护作用，可以使灯的使用寿命更持久，最长可达8000小时以上。
4.高光效和长寿命，可以减少工程中使用光源，电器和灯具的数量，减少灯泡更换的次数，从而降低了整体的采购及维护成本。
5.适合垂直燃点和水平燃点.6.特别适用与对光色一致性和防紫外线辐射要求较高的文物收藏馆、重要物品展示馆，重要的运动场所、大型超市等场所的照明。
金卤灯使用注意事项有哪些
金卤灯使用注意事项有哪些金卤灯是一种常用的照明设备，广泛应用于户外照明和大型场馆照明。
金卤灯具有较高的光效和长寿命，但在使用过程中仍需注意以下几个方面：1. 安装位置选择：金卤灯的安装位置应选择在不易受到震动和物体覆盖的地方，以确保照明效果和使用寿命。
同时，还需避免金卤灯与易燃易爆物品过近的距离，以防发生火灾。
2. 使用电源：金卤灯使用前需确保电源线路和插座的安全可靠，避免电源接触潮湿、损坏以及超负荷工作，应使用与金卤灯的功率相匹配的电源。
3. 防水防潮：金卤灯适用于户外环境，但仍需注意防水和防潮。
如果金卤灯长期暴露在潮湿的环境中，易导致灯具内部损坏或短路故障，影响其使用寿命。
4. 清洁维护：金卤灯的灯泡表面容易被尘土、油污等物质覆盖，导致照明效果下降。
因此，定期对金卤灯进行清洁维护非常重要。
清洁时应先切断电源，使用柔软的布擦拭灯泡表面，不要使用含有酸、碱、溶剂等腐蚀性物质。
5. 高温注意：金卤灯的灯泡在工作过程中会产生高温，因此使用时应避免触摸灯泡表面，以免烫伤。
安装金卤灯的位置也要远离易燃物品，以防发生火灾。
6. 疏通散热：金卤灯的散热性能对于其寿命和工作稳定性非常重要。
因此，在日常使用中必须要保持金卤灯周围空间的畅通，避免灯具长时间被堵塞或紧贴其他物体，以免影响金卤灯的散热效果。
7. 定期检查：金卤灯在使用一段时间后，可能会出现灯泡亮度下降、灯光闪烁等问题，这可能是灯泡老化或其他故障导致。
为了保证其正常使用，需要定期进行检查和维护，及时更换灯泡或修复故障。
8. 光污染控制：金卤灯所发出的光线可能会对环境产生污染，尤其在夜间或密集地区使用。
为了减少光污染，应合理选择光色和光强，避免向周围环境和天空直接散射过多的光线。
总之，金卤灯是一种高效且耐用的照明设备，但在正常使用过程中仍需注意安装位置选择、使用电源、防水防潮、清洁维护、高温注意、疏通散热、定期检查和光污染控制等方面，以确保其正常使用和安全性能。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
金卤灯使用中常见故障及排除
金卤灯配套电感镇流器使用中常见故障及排除
故障现象可能引起的原因排除或处理办法1．灯泡不亮1．点灯线路接错或连接松动重新接线
2．灯具内接线松动或缺线将线接好
3．灯泡内支架脱焊或灯头焊锡松动调换灯泡
4．灯具高频短路排除灯具高频短路点
5．触发器工作不正常调换触发器
6．对于超前峰电路，线路中电容可能短
路或者容量太小
调换电容器
2．灯泡熄灭或时亮时熄1．电源电压低于198伏或电源电压波动
过大
扩大输配器或容量或升高
电源电压到所规定的数量2．对于超前峰电路，电容量变小或漏电
流大
更换电容器
3．镇流器提供灯泡的维持电压低（开路
电压低于要求值）
更换成合格的镇流器4．接线松动调换灯泡
5．电弧管内气体变质调换灯泡
6．灯泡工作环境温度过高加强通风散热
3．灯泡早期发黑1．电源电压高于240伏降低电源电压
2．频繁开关改进操作
3．对超前峰电路，电容器容量过小更换电容器
4．双金属片开关失效调换灯泡
5．灯泡慢性漏气调换灯泡
4．灯泡启动电极与同端主电极放电烧毁1．启动电极与同端主电极距离太近调换灯泡
2．使用的点灯是电路不符合要求，
如触发器的电路启动电压太高
改用正确电路点灯
5．灯泡玻壳变形或灯头焊锡熔化1．灯泡工作环境温度过高加强通风散热或改用散热
好的灯具
2．电源电压超过240伏降低电源电压
3．镇流器阻抗过小，导致灯泡电流过大更换镇流器
4．对于超前峰电路，所配电容器容量太
大
配用合格的电容器
5．灯具热量大量反射给灯泡选用设计合理的灯具
6．光泡光色发蓝色或光色不足1．电源电压低于198伏升高电压
2．灯泡老化调换灯泡
3．灯泡工作环境过低选用封闭式灯具等4．对于超前峰电路，电容器的容量过小换电容器
5．漏磁变压器次级电压低换镇流器
金卤灯使用注意事项
1、注意灯上标注的使用电压，如果在高电压电源下使用，灯就会烧毁。
金卤灯工作电压波动不应超过5%，否则灯的性能会受影响。
用电要求：190V～240V，50Hz。
2、尽量减少灯的开关次数。
每开关一次,灯的使用寿命大约降低3小时左右。
3、金卤灯工作电压波动不应超过5%，否则灯的性能会受影响，直接影响寿命。
4、金卤灯达到最大光通量约需10分钟,10钟后才能达到稳定状态，勿开关频繁影响寿命。
5、金卤灯为高强度气体放电灯，如灯具防护玻璃破裂，需立刻切断电源，及时更换。
6、为了不影响灯泡的正常工作，输出端应使用耐压大于300V且符合安规的电源线，且长度不超过18米（使用并绕线时长度不应超过5米），即：线电容≤ 2nF。
7、因配套金卤灯特性所致，点燃的灯泡在关闭或熄灭后，必须等灯泡足够冷却，才能再次点亮。
视不同功率的灯泡，可能需等待5~15分钟。
镇流器将自动完成此过程的控制，在此期间请勿重复开启镇流器，以免对灯泡寿命造成损害。
8、根据金卤灯的工作原理及对电器的保护，金卤灯连续工作最好不要超过8小时。
9、请按规定方式进行安装。
10、安装时，务必分清镇流器输入、输出端。
11、电子镇流器外接电源线以RVB线为宜，导线截面积≥1mm2，应保证其可靠连接。
12、著高压气体放电灯处于热灯状态，镇流器启动时问延长属于正常情况。
13、在三相四线制供电系统中，中线不允许装开关和保险丝，且中线应该使用强度较大的导线以防其断开。
14、地线必须与大地可靠连接。
15、在没有断开电源之前切匆更换灯及移动镇流器位置。
16、请使用厂家推荐的光源来与镇流器配套使用，不要使用超过额定使用寿命的灯泡。
故障排除。
若产品灯不亮，请首先检查接线是否有短路、断路、开路、输入电压等情况，检查完后重新闭合电源开关，镇流器才可正常工作。
