燃气管道安装基本常识

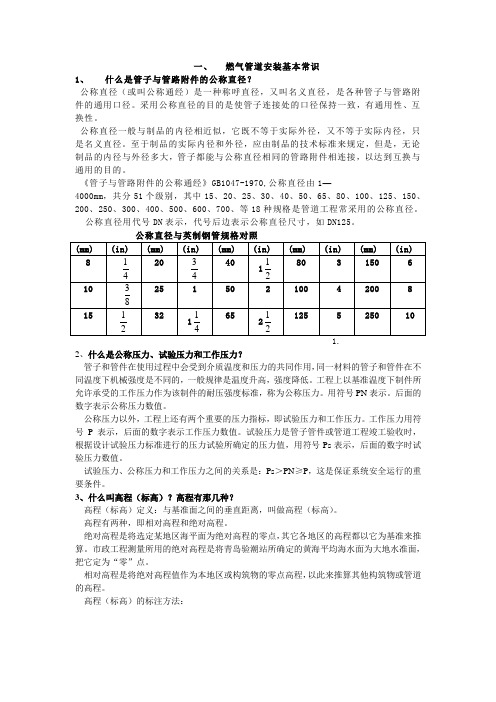

一、燃气管道安装基本常识1、什么是管子与管路附件的公称直径？公称直径（或叫公称通经）是一种称呼直径，又叫名义直径，是各种管子与管路附件的通用口径。

采用公称直径的目的是使管子连接处的口径保持一致，有通用性、互换性。

公称直径一般与制品的内径相近似，它既不等于实际外径，又不等于实际内径，只是名义直径。

至于制品的实际内径和外径，应由制品的技术标准来规定，但是，无论制品的内径与外径多大，管子都能与公称直径相同的管路附件相连接，以达到互换与通用的目的。

《管子与管路附件的公称通经》GB1047-1970,公称直径由1—4000mm，共分51个级别，其中15、20、25、30、40、50、65、80、100、125、150、200、250、300、400、500、600、700、等18种规格是管道工程常采用的公称直径。

公称直径用代号DN表示，代号后边表示公称直径尺寸，如DN125。

公称直径与英制钢管规格对照1.2、什么是公称压力、试验压力和工作压力？管子和管件在使用过程中会受到介质温度和压力的共同作用，同一材料的管子和管件在不同温度下机械强度是不同的，一般规律是温度升高，强度降低。

工程上以基准温度下制件所允许承受的工作压力作为该制件的耐压强度标准，称为公称压力。

用符号PN表示。

后面的数字表示公称压力数值。

公称压力以外，工程上还有两个重要的压力指标，即试验压力和工作压力。

工作压力用符号P表示，后面的数字表示工作压力数值。

试验压力是管子管件或管道工程竣工验收时，根据设计试验压力标准进行的压力试验所确定的压力值，用符号Ps表示，后面的数字时试验压力数值。

试验压力、公称压力和工作压力之间的关系是：Ps＞PN≥P，这是保证系统安全运行的重要条件。

3、什么叫高程（标高）？高程有那几种？高程（标高）定义：与基准面之间的垂直距离，叫做高程（标高）。

高程有两种，即相对高程和绝对高程。

绝对高程是将选定某地区海平面为绝对高程的零点，其它各地区的高程都以它为基准来推算。

市政工程测量所用的绝对高程是将青岛验潮站所确定的黄海平均海水面为大地水准面，把它定为“零”点。

相对高程是将绝对高程值作为本地区或构筑物的零点高程，以此来推算其他构筑物或管道的高程。

高程（标高）的标注方法：管中心高程管内高程4.什么叫管道的坡度？坡度如何表示？管道两端高差与两端之间长度之比值叫该管段的坡度。

坡度以i表示，坡度的坡向符号用箭头来表示，坡向箭的方向与管内介质流向一致。

5.管道施工图、图例符号。

A.管道施工图常用线型B.管路的一般连接形式管中心或地面高程管顶高程序号名 称C.管件符号1 2 3弯头内螺纹管帽转动接头内外螺纹接头短管符 号序号名 称10正三通外接头异径管活接头符 号快接接头双承插管接头法兰堵管件盲板堵头盲板波形补偿器456789套筒补偿器1112131415161718矩形补偿器序号名 称D.常用阀门符号1 2 3截止阀闸阀球阀蝶阀隔膜阀符 号序号名 称10减压阀疏水阀符 号安全阀调压阀温度调节阀底阀电磁阀电动阀456789旋塞阀1112131415161718四通阀序号名 称E.阀门与管路的一般连接形式1 2法兰连接螺纹连接符 号序号名 称3焊接连接符 号序号名 称F.管架符号1 2固定管架活动管架3导向管架一般形式管架形式支（托）架吊架弹性支（托）架弹性吊架止回阀角阀液动阀4，6、什么是管道轴测图？轴测图是用平行投影法，将物体长、宽、高三个方向的形状在一个投影面上同时反映出来的图形。

轴测图根据投影面与投影线方向不同，可以分为两大类。

当物体长、宽、高三个方向的坐标轴与投影面倾斜，投影线与投影面垂直，所形成的投影图，称为正轴测图；当物体两个方向的坐标轴与投影面平行，投影线与投影面倾斜，所形成的投影图称为斜轴测图。

管道系统轴测图分两大类。

当三个轴测轴之间夹角为120°时，画出的管道系统图称为正等测图；当三个轴测轴之间夹角一个为90°，而另两个为135°，画出的管道系统图称为斜等测图。

7、燃气管道施工图的阅读方法？A，查看图样目录、设计说明、图例符号，查对全套图样是否缺页。

详细阅读设计说明，掌握设计要领、技术要求和技术规范；弄懂图例符号的意义。

综合材料清单有无特种材料和附件。

B, 阅读平面图和或工艺流程图。

平面图表示管道、设备的互相位置，管道敷设方法，是架空、埋地还是地沟敷设，是沿墙还是沿柱敷设。

工艺流程图反映了设备与管道的连接，各种设备的相互关系，工艺生产的全过程，以及工艺过程中所需要的各种相配合管道的关系。

C，阅读系统图或纵断面图。

反映管道的标高、走向和管道之间的上下、左右位置以及管径、变径、坡度、坡向和附件安装位置。

纵断面图为室外埋地管道必备的施工图，它反映了埋地管道与地下各种管道、建筑物之间的立体交叉关系。

5.D，阅读大样图、节点祥图和标准图。

反映管道进入室内入口，确定仪表安装位置和设备附件安装位置。

在具体安装中管道吊支架的选择。

E, 管道施工图的阅读顺序，并不一定是孤立单独进行的，往往是互相对照，一边看平面图，一边翻阅相关部件的系统图，以便全面正确的进行安装。

此外，安装管道还应查阅土建图样，在相关的土建图上，都设有预埋件、预留孔，安装时紧密配合，这样可以减少安装的辅助工时、节省材料，而且美观。

8，什么叫材料的力学性能？材料力学性能是指材料在受力过程中物理性质的数据。

如弹性、塑性、极限强度、纵向弹性模量等都是材料力学性能，又叫做材料的机械性能。

9，什么叫材料的剪切变形？杆件受到一对垂直于杆轴而大小相等、方向相反作用线相距很近的作用力时，所引起的变形叫剪切变形。

10，什么是材料的弯曲变形？当杆件两端受到轴线平面内的两个大小相等、方向相反的力侕或垂直于轴线方向的外力作用时，杆件的轴线由直线弯成曲线，这种变形叫做弯曲变形。

11，什么是梁的支座反力？作用在梁上的外力包括荷载和支座对梁的约束反力，叫梁的支座反力。

6.12，什么是热和热量？热量、热流量的单位分别是什么？热是物体所含能量的一种表现形式，热量是热能变化过程中的数量表示。

符号为“Q”。

热量的法定计量单位是焦[耳]，符号“J”.焦[耳]定义：1牛顿（N）力作用于物体上，使物体在运动方向上移动1米时所做的功，叫做1焦[耳]，热量的非法定计量单位时“卡”（cal）或“千卡”（kcal）(亦称大卡)。

其换算关系为1cal=4.1838J。

热流量单位：瓦(W)、千瓦（KW）、兆瓦（MW）。

常用换算关系为1kcal/h=1.163W、1KW=860kcal/h、1MW=860000kcal13,什么叫饱和温度？什么叫饱和水、饱和蒸汽？在一定压力下，水达到沸腾的温度（即沸点），叫饱和温度，饱和温度下的水叫饱和水，饱和温度下的蒸汽叫饱和蒸汽。

汽化过程中，饱和温度不变。

压力升高，饱和温度升高。

14，螺纹有几种？螺纹有三种：标准螺纹、非标准螺纹和特殊螺纹。

粗牙螺纹普通螺纹细牙螺纹英制螺纹三角螺纹圆柱管螺纹标准螺纹管螺纹55°圆锥管螺纹60°圆锥管螺纹（布氏螺纹）公制梯形螺纹梯形螺纹英制梯形螺纹锯齿形螺纹非标准螺纹。

这种螺纹有锯形螺纹、平面螺纹等。

特殊螺纹。

这种螺纹的牙形符合标准螺纹规定，而外径与螺距布符合标准。

英制螺纹。

管螺纹大部份属于英制螺纹以（in）表示。

15，管道工程中的螺纹按角度分有几种？A, 55°圆柱形管螺纹，（非螺纹密封管螺纹）用（G）表示。

B，55°圆锥形管螺纹，（螺纹密封管螺纹）用（R）表示。

C，60°圆柱形螺纹，用（M）表示。

16，城镇燃气管道设计压力分为几种级别？城镇燃气管道按燃气设计压力分为7级，城镇燃气设计压力（表压）17,室内燃气系统常见的供气方式有那些？室内管道燃气的供气方式一般分以下两种：1，集中调压分户计量：由区域调压装置或楼栋调压装置将中压调到低压后，各用户分别计量。

2，分户调压计量：中压进户，在每个用户户内各设一套调压和计量装置，分别调压和计量。

18，常用的管道燃气气源有几种？城镇燃气气源种类很多，归纳起来常用的有如下几种：1，天然气：可分为从气井开采出来的气田气（纯气田天然气）；伴随石油一起开采出来的石油伴生气、凝析气田气；开采煤矿时从井下每层抽出的煤矿矿井气；煤层气。

2，人工燃气：根据形成气体的原料和过程不同，可分为固体燃料汽化煤气、固体燃料干馏煤气、油制气、高炉煤气。

3，液化石油气：可从天然气中分离出来的C3、C4的烃类，也可从石油炼制和加工过程中获得。

19，室内燃气系统包括那些设备？管道材料选择有那些要求？室内燃气系统一般有调压器、计量表、控制阀和燃气燃烧器具的设备。

室内低压燃气管道应选用热镀锌钢管（热浸镀锌），压力小于或等于0.2Mpa的燃气管道，可采用螺纹连接。

管道公称直径大于DN100时不宜选用螺纹连接。

室内中压和次高压燃气管道宜选用无缝钢管，可采用焊接或法兰连接。

20，燃气管道有哪几种连接方式？分别应符合那些规定？燃气管道连接方式应符合设计文件的规定，一般有焊接、螺纹连接两种方式。

当设计无规定时，管径小于或等于DN50的燃气管道宜采用螺纹连接；管径大于DN50或使用压力超过10Kpa的燃气管道宜采用焊接连接；铜管应采用硬钎焊连接；中压阀门一般采用法兰连接。

1，焊接。

燃气管道的焊接应符合设计文件的规定，当设计无明确规定时，应符合《现场设备、工业管道焊接工程施工及验收规范》GB50236-98的有关规定。

在主管上开孔接支管时，开孔边缘距管道对接焊缝不应下于100mm；当小于100mm时，对接焊缝应进行射线探伤；管道对接焊缝与支架边缘之间的距离不应小于50mm。

2，螺纹连接。

管道与设备、阀门螺纹连接时应同心，不得管接头强力对口；管道螺纹接头采用聚四氟乙烯做密封材料；拧紧螺纹时，不得将密封材料挤入管内；钢管螺纹应光滑端正，无斜丝、乱丝、断丝或破丝，缺口长度不得超过螺纹的10%；铜管与球阀、燃气计量表及螺纹连接附件时，应采用承插式螺纹管件连接；弯头、三通可采用承插式铜配件或承插式螺纹连接件。

3，法兰连接。

法兰连接应与管道同轴，法兰螺孔应对正，管道与设备、阀门的法兰端面应平行，不得用螺栓强力对口。

应使用同一规格的螺栓，安装方向一致，紧固程度对称均匀。

螺栓紧固后螺纹露出螺母2-3扣丝为宜，涂上机油或黄油，以防锈蚀。

二、施工中常用的工具与设备1，常用的量具有那几种？常用的量具有：小钢卷尺、大钢卷尺、钢直尺、钢角尺、不等边角尺、法兰角尺、万能角尺、焊接检验尺、游标卡尺。

2，管道工常用工具有那几种？管道工常用工具有：钳子（钢丝钳、鲤鱼钳、水泵钳、尖嘴钳、大力钳、）螺丝刀、凿子、钢锯、扳手（活络扳手、双头呆扳手、梅花扳手、套筒扳手、）手锤、管子钳、链钳、管子割刀，手动工具（角向磨光机、内磨机、电锤、电钻）等。
