【重点推荐】2019高中物理 第四章 电磁感应 3 楞次定律分层训练 新人教版选修3-2
2019-2020学年高中物理 第4章 电磁感应 3 楞次定律训练(含解析)3-2

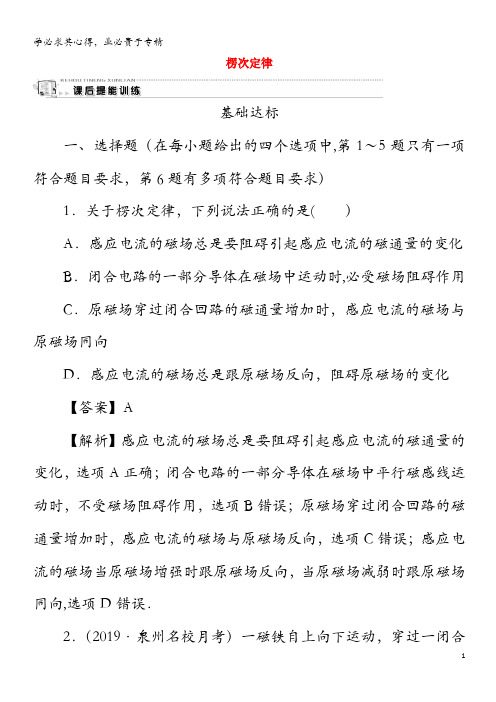

楞次定律基础达标一、选择题（在每小题给出的四个选项中,第1～5题只有一项符合题目要求，第6题有多项符合题目要求）1．关于楞次定律，下列说法正确的是( ）A．感应电流的磁场总是要阻碍引起感应电流的磁通量的变化B．闭合电路的一部分导体在磁场中运动时,必受磁场阻碍作用C．原磁场穿过闭合回路的磁通量增加时，感应电流的磁场与原磁场同向D．感应电流的磁场总是跟原磁场反向，阻碍原磁场的变化【答案】A【解析】感应电流的磁场总是要阻碍引起感应电流的磁通量的变化，选项A正确；闭合电路的一部分导体在磁场中平行磁感线运动时，不受磁场阻碍作用，选项B错误；原磁场穿过闭合回路的磁通量增加时，感应电流的磁场与原磁场反向，选项C错误；感应电流的磁场当原磁场增强时跟原磁场反向，当原磁场减弱时跟原磁场同向,选项D错误．2．（2019·泉州名校月考）一磁铁自上向下运动，穿过一闭合导电回路,如图所示．当磁铁运动到a处和b处时，回路中感应电流的方向分别是( )A．顺时针，逆时针 B．逆时针，顺时针C．顺时针,顺时针D．逆时针,逆时针【答案】B【解析】当磁铁接近线圈时，线圈中的磁通量向下增加，由楞次定律可知感应电流的磁场方向向上，由安培定则知线圈中感应电流的方向为逆时针(俯视）;当磁铁从线圈中穿出时，原磁场方向不变仍向下，但穿过线圈的磁通量要减少,根据楞次定律知感应电流的磁场方向向下，由安培定则知感应电流为顺时针(俯视)．故B正确，A、C、D错误．3．（2019·上海名校一模)两根平行放置的长直绝缘导线M、N，通以同向等大的电流如图．在它们正中间放有一金属圆环，则可以使圆环中产生顺时针感应电流的是( )A．M向右移动B．N中电流增大C．两电流同时等量增大D．两电流同时反向【答案】B【解析】依据右手螺旋定则，长直绝缘导线M、N在环中产生磁场相互叠加，导致穿过环的磁通量为零,当只将M向右移动时，导致穿过环的磁通量向里，且大小增大，再由楞次定律，那么感应电流为逆时针,故A错误；同理，当只增大N中的电流时，导致穿过环的磁通量向外，且大小增大，再由楞次定律，那么感应电流为顺时针,故B正确；当两电流同时增大，但由于大小仍然相等,位置也不变，因此穿过环的磁通量仍为零，故C错误；当两电流同时反向，但由于大小不变,位置也不变，因此穿过环的磁通量仍为零，故D错误．4．(2019·张家界名校检测）如图所示,A、B都是很轻的铝环，分别吊在绝缘细杆的两端，杆可绕中间竖直轴在水平面内转动,环A 是闭合的，环B是断开的．若用磁铁分别接近这两个圆环，则下面说法正确的是（)。
2019版物理人教版选修3-2训练：第四章 3 楞次定律
3 楞次定律课时过关·能力提升基础巩固1.根据楞次定律知,感应电流的磁场一定( )A.阻碍引起感应电流的磁通量B.与引起感应电流的磁场方向相反C.阻碍引起感应电流的磁场的磁通量的变化D.与引起感应电流的磁场方向相同解析:根据楞次定律,感应电流具有这样的方向,即感应电流产生的磁场,总是阻碍引起感应电流的磁通量的变化。
由此可见,感应电流的磁场阻碍的是引起它的磁通量的变化,而不是阻碍引起它的磁通量,反过来说,如果磁通量不发生变化,就没有感应电流的产生,故选项A错误。
同时,我们要深刻理解“阻碍”二字的含义:当穿过电路的磁通量增加时,感应电流产生的磁场方向与原磁场方向相反;当穿过电路的磁通量减少时,感应电流产生的磁场方向与原磁场方向相同,所以选项B、D错误。
答案:C2.如图所示,闭合线圈放置在匀强磁场中,线圈平面与磁场平行,当磁感应强度逐渐增大时,以下说法正确的是( )A.线圈中产生顺时针方向的感应电流B.线圈中产生逆时针方向的感应电流C.线圈中不会产生感应电流D.线圈面积有缩小的倾向解析:由于线圈平面与磁场平行,所以穿过线圈的磁通量为零。
当磁感应强度增大时,穿过线圈的磁通量仍然为零,则线圈中不会产生感应电流,故只有C正确。
答案:C3.如图所示,磁铁垂直于铜环所在平面,当磁铁突然向铜环运动时,铜环的运动情况是( )A.向右摆动B.向左摆动C.静止D.转动解析:铜环只有向右运动,才能阻碍穿过铜环的磁通量的增加。
答案:A4.(多选)验证楞次定律实验的示意图如图所示,竖直放置的线圈固定不动,将磁铁从线圈上方插入或拔出,线圈和电流表构成的闭合回路中就会产生感应电流。
各图中分别标出了磁铁的极性、磁铁相对线圈的运动方向以及线圈中产生的感应电流的方向等情况,其中表示正确的是( )解析:根据楞次定律可确定感应电流的方向:如对题图C分析,当磁铁向下运动时:(1)闭合线圈原磁场的方向——向上;(2)穿过闭合线圈的磁通量的变化——增加;(3)感应电流产生的磁场方向——向下;(4)利用安培定则判断感应电流的方向——与图中箭头方向相同,故选项C正确;同理可得,选项A、B错误,D正确。
2019人教版高中物理新教材目录
2019人教版高中物理新教材目录必修一第一章运动的描述1.质点参考系2.时间位移3.位置变化快慢的描述－速度4.速度变化快慢的描述－加速度第二章匀变速直线运动的研究1.探究小车速度随时间变化的规律2.匀变速直线运动速度与时间的关系3.匀变速直线运动位移与时间的关系4.自由落体运动第三章相互作用1.重力与弹力2.摩擦力3.作用力和反作用力4.力的合成和分解5.共点力平衡第四章运动和力的关系1. 牛顿第一定律2.实验探究加速度与力和质量的关系3.牛顿第二定律4.力学单位制5.牛顿运动定律的应用6.超重和失重必修2第五章抛体运动1.曲线运动2.运动的合成与分解3.实验：探究平抛运动的特点4.抛体运动的规律第六章圆周运动1.圆周运动2.向心力3.向心加速度4.生活中的圆周运动第七章万有引力与宇宙航行1.行星的运动2.万有引力定律3.万有引力理论的成就4.宇宙航行5.相对论时空观和牛顿力学的局限性第八章机械能守恒定律1.功与功率2.重力势能3.动能和动能定理4.机械能守恒定律5.实验：验证机械能守恒定律必修三第九章静电场及其应用1.电荷2.库仑定律3.电场电场强度4.静电的防止与利用第十章静电场中的能量1.电势能和电势2.电势差3.电势差与电场强度的关系4.电容器的电容5.带电粒子在电场中的运动第十一章电路及其应用1.电源和电流2.导体的电阻3.导体电阻率的测量4.串联电路和并联电路5.实验：练习使用多用电表第十二章电能能量守恒定律1.电路中的能量转化2.闭合电路的欧姆定律3.实验：电池电动势和内阻的测量4.能源与可持续发展第十三章电磁感应与电磁波初步1.磁场磁感线2.磁感应强度磁通量3.电磁感应现象及应用4.电磁波的发现及应用5.能量量子化选修一第一章动量守恒定律1.动量2.动量定理3.动量守恒定律4.实验：验证动量守恒定律5.弹性碰撞和非弹性碰撞6.反冲现象火箭第二章机械振动1.简谐运动2.简谐运动的描述3.简谐运动的回复力和能量4.单摆5.实验：用单摆测重力加速度6.受迫振动共振第三章机械波1.波的形成2.波的描述3.波的反射折射和衍射4.波的干涉5.多谱勒效应第四章光1.光的折射2.全反射3.光的干涉4.用双缝干涉测光的波长5.光的衍射6.光的偏振和激光选修二第一章安培力与洛伦兹力1.磁场对通电导线的作用力2.磁场对运动电荷的作用力3.带电粒子在匀强磁场中的运动4.质谱仪与回旋加速器第二章电磁感应1.楞次定律2.法拉第电磁感应定律3.涡流电磁阻尼和电磁驱动4.互感和自感第三章交变电流1.交变电流2.交变电流的描述3.变压器4.电能的输送第四章电磁振荡与电磁波1.电磁振荡2.电磁场与电磁波3.无线电波的发射和接收4.电磁波谱第五章传感器1.认识传感器2.常见传感器的工作原理及应用3.利用传感器制作简单的自动控制装置选修3第一章分子动理论1.分子动理论的基本内容2.实验：油膜法测油酸分子的大小3.分子运动速率分布规律4.分子动能和分子势能第二章气体固体和液体1.温度和温标2.气体的等温变化3.气体的等压变化和等容变化4.固体5.液体第三章热力学定律1.功热和内能的改变2.热力学第一定律3.能量守恒定律4.热力学第二定律第四章原子结构和波粒二象性1.普朗克黑体辐射理论2.光电效应3.原子的核式结构模型4.氢原子光谱和玻尔的原子结构模型5.粒子的波动性和量子力学的建立第五章原子核 1.原子核的组成2.放射性元素的衰变3.核力与结合能4.核裂变与核聚变5.基本粒子。
高中物理第四章电磁感应第3节楞次定律习题含解析新人教版选修321
3 楞次定律1.如图所示,固定的水平长直导线中通有直流I,矩形线框与导线在同一竖直平面内,且一边与导线平行。
线框由静止释放,在下落进程中()A.穿过线框的磁通量维持不变B.线框中感应电流方向维持不变C.线框所受安培力的合力为零D.线框的机械能不断增大解析:线框下落进程中,穿过线框的磁通量减小,选项A错误;由楞次定律可判断出感应电流方向一直沿顺时针方向,选项B正确;线框受到的安培力的合力竖直向上,但小于重力,则合力不为零,选项C错误;在下落进程中,安培力对线框做负功,则其机械能减小,选项D错误。
答案:B2.如图所示,当导线ab在电阻不计的金属导轨上滑动时,线圈c向右摆动,则ab的运动情况是()A.向左或向右匀速运动B.向左或向右减速运动C.向左或向右加速运动D.只能向右匀加速运动解析:当导线ab在导轨上滑行时,线圈c向右运动,说明穿过线圈的磁通量正在减少,即右边回路中的感应电流减小,导线正在减速运动,与方向无关,故A、C、D错误,B正确。
答案:B3.如图所示,螺线管CD的导线绕向不明,当磁铁AB插入螺线管时,电路中有图示方向的电流产生,下列关于螺线管极性的判断正确的是()端必然是N极端必然是S极端的极性必然与磁铁B端的极性相同D.无法判断极性,因螺线管的绕法不明解析:AB的插入使螺线管磁通量增大而产生感应电流,按照楞次定律知,感应电流的磁场阻碍AB插入,因此,C端极性必然和B端极性相同。
答案:C4.如图所示,粗糙水平桌面上有一质量为m的铜质矩形线圈。
当一竖直放置的条形磁铁从线圈中线AB正上方等高快速通过时,若线圈始终不动,则关于线圈受到的支持力F N及在水平方向运动趋势的正确判断是()先小于mg后大于mg,运动趋势向左先大于mg后小于mg,运动趋势向左先小于mg后大于mg,运动趋势向右先大于mg后小于mg,运动趋势向右解析:当一竖直放置的条形磁铁从线圈中线AB正上方等高快速通过时,线圈中向下的磁通量先增加后减小,由楞次定律可知,线圈中先产生逆时针方向的感应电流,后产生顺时针方向的感应电流,线圈的感应电流磁场阻碍磁铁的运动,故靠近时磁铁与线圈彼此排斥,线圈受排斥力向右下方,F N大于mg,线圈有水平向右运动的趋势;离开时磁铁与线圈彼此吸引,线圈受到吸引力向右上方,F N小于mg,线圈有水平向右运动的趋势。
2019_2020学年高中物理第四章电磁感应3楞次定律练习(含解析)新人教版
3楞次定律课后篇稳固提高基础稳固1.某磁场磁感线如下图, 有一铜线圈自图示 A 点落至 B点,在着落过程中,自上向下看,线圈中的感觉电流方向是()A.一直顺时针B.一直逆时针C.先顺时针再逆时针D.先逆时针再顺时针分析自 A 点落至图示地点时,穿过线圈的磁通量增添,由楞次定律判断知,线圈中感觉电流方向为顺时针 ; 自图示地点落至B点时 , 穿过线圈的磁通量减少 , 由楞次定律判断知 , 线圈中感觉电流方向为逆时针 ,C 项正确。
答案 C2. ( 多项选择 ) 闭合电路的一部分导体在匀强磁场中做切割磁感线运动, 如下图 , 能正确表示感觉电流I 的方向、磁感觉强度 B 的方向跟导体运动速度的方向关系的是()分析依据右手定章进行判断可知B、C 正确。
答案 BC, 闭合金属圆环沿垂直于磁场方向搁置在有界匀强磁场中, 将它从匀强磁场中匀3. ( 多项选择 ) 如下图()速拉出, 以下各样说法中正确的选项是A. 向左拉出和向右拉出时, 环中的感觉电流方向相反B. 向左或向右拉出时, 环中感觉电流方向都是沿顺时针方向的C.向左或向右拉出时, 环中感觉电流方向都是沿逆时针方向的D.圆环在出磁场以前无感觉电流分析将金属圆环不论从哪边拉出磁场, 穿过闭合圆环的磁通量都要减少, 依据楞次定律可知, 感觉电流的磁场要阻挡原磁通量的减少, 感觉电流的磁场方向与原磁场方向同样, 应用安培定章能够判断出感觉电流的方向是顺时针方向的, 选项 B 正确 ,A 、 C 错误 ; 此外在圆环出磁场前, 穿过圆环的磁通量不变, 无感觉电流,D正确。
答案BD4.某同学在“研究感觉电流产生的条件”的实验中, 将直流电源、滑动变阻器、线圈A(有铁芯) 、线圈B、敏捷电流计及开关按图连结成电路。
在实验中, 该同学发现开封闭合的瞬时, 敏捷电流计的指针向左偏。
由此能够判断, 在保持开封闭合的状态下()A. 当线圈A拔出时 , 敏捷电流计的指针向左偏B. 当线圈A中的铁芯拔出时, 敏捷电流计的指针向右偏C.当滑动变阻器的滑片匀速滑动时, 敏捷电流计的指针不偏转D.当滑动变阻器的滑片向N端滑动时,敏捷电流计的指针向右偏分析由题意可知 : 开封闭合的瞬时 , 敏捷电流计的指针向左偏 , 则当磁通量增大时 , 则指针左偏 ; 若磁通量减小时 , 则指针右偏 ; 当线圈A拔出 , 或线圈A中的铁芯拔出时 , 均致使磁通量减小 , 所以电流计指针向右偏 , 故 A 错误 ,B 正确 ; 滑动变阻器的滑动端P匀速滑动 , 穿过线圈的磁通量发生变化 , 电流计指针要发生偏转 , 故 C错误 ; 当滑动变阻器的滑片向N端滑动时 , 电阻减小 , 则电流增大 , 致使磁通量增大 , 所以敏捷电流计的指针向左偏 , 故 D 错误。
2019-2020学年高中物理第4章电磁感应3楞次定律课后课时精练含解析新人教版选修3-2
楞次定律时间：40分钟满分：100分一、选择题(每小题6分，共60分)1．关于电磁感应现象，下列说法中正确的是( )A．感应电流的磁场总是与原磁场方向相反B．闭合线圈放在变化的磁场中就一定能产生感应电流C．闭合线圈放在匀强磁场中做切割磁感线运动时，一定能产生感应电流D．感应电流的磁场总是阻碍原来磁场的磁通量的变化答案 D解析电磁感应现象中，若磁通量减小，则感应电流的磁场与原磁场方向相同，选项A 错误。
若闭合线圈平面与磁场方向平行，则无论磁场强弱如何变化，穿过线圈的磁通量始终为零，不产生感应电流，选项B错误。
若线圈切割磁感线时，穿过线圈的磁通量不发生变化，则不能产生感应电流，选项C错误。
只有选项D正确。
2．(多选)如图所示，一轻质绝缘横杆两侧各固定一金属环，横杆可绕中心点自由转动，老师拿一条形磁铁插向其中一个小环，后又取出插向另一个小环，同学们看到的现象及现象分析正确的是( )A．磁铁插向左环，横杆发生转动B．磁铁插向右环，横杆发生转动C．磁铁插向左环，左环中不产生感应电动势和感应电流D．磁铁插向右环，右环中产生感应电动势和感应电流答案BD解析左环不闭合，磁铁插向左环时，产生感应电动势，但不产生感应电流，环不受力，横杆不转动，故A、C错误；右环闭合，磁铁插向右环时，环内产生感应电动势和感应电流，环受到磁场的作用，横杆转动；根据楞次定律的推论：来拒去留，从上向下看横杆发生逆时针方向转动，故B、D正确。
3．(多选)如图所示，当磁铁运动时，流过电阻的电流由A经R到B，则磁铁的运动可能是( )A．向下运动B．向上运动C．向左平移D．以上都不可能答案BC解析此题可通过逆向思维应用楞次定律来判定。
由感应电流方向A→R→B，应用安培定则知感应电流在线圈内产生的磁场方向应是从上指向下，由楞次定律判得线圈内磁通量的变化应是向下减小或向上增加，由条形磁铁的磁感线分布知线圈内原磁场是向下的，故应是磁通量减小，即磁铁向上运动或向左、右平移，所以B、C正确。
高中物理第四章电磁感应第3讲楞次定律课件新人教版选修32
二、右手定则 导学探究 如图2所示，导体棒ab向右做切割磁感线运动.
(1)请用楞次定律判断感应电流的方向.
答案
感应电流的方向a→d→c→b→a.
(2) 感应电流 I 的方向、原磁场 B 的方向、
例3
(多选)下列图中表示闭合电路中的一部分导体 ab在磁场中做切割磁
解析
感线运动的情景，导体ab上的感应电流方向为b→a的是 答案
√
√
√
题中四图都属于闭合电路的一部分导体切割磁感线，应用右手定则判 断可得：A中电流方向为a→b，B中电流方向为b→a，C中电流方向沿 a→d→c→b→a，D中电流方向为b→a.故选B、C、D.
B.外环逆时针、内环顺时针 √
C.内、外环均为逆时针
D.内、外环均为顺时针 图4
三、右手定则的应用
1.右手定则和楞次定律实质是等效的，但在判断闭合电路的部分导体 切割磁感线产生感应电流方向时较为方便. 2.右手定则反映了磁场方向、导体运动方向和电流方向三者之间的相 互垂直关系. (1)大拇指的方向是导体相对磁场切割磁感线的运动方向，既可以是 导体运动而磁场未动，也可以是导体未动而磁场运动，还可以是两 者以不同速度同时运动. (2)四指指向电流方向，切割磁感线的导体相当于电源.
第四章 电磁感应
第3讲 楞次定律
考试要求
知识内容
楞次定律
必考
加试
c
1.正确理解楞次定律的内容及其本质. 课时要求
2.掌握右手定则，并理解右手定则实际上为楞次定律的一
种具体表现形式.
3.能够熟练运用楞次定律和右手定则判断感应电流的方向.
高中物理第四章电磁感应第3节楞次定律讲义含解析新人教版选修3_2
第3节楞次定律1.楞次定律的内容：感应电流具有这样的方向，即感应电流的磁场总要阻碍引起感应电流的磁通量的变化。
2．楞次定律可广义地表述为：感应电流的“效果”总是要反抗(或阻碍)引起感应电流的“原因”，常见的有三种：①阻碍原磁通量的变化(“增反减同”)；②阻碍导体的相对运动(“来拒去留”)；③通过改变线圈面积来“反抗”(“增缩减扩”)。
3．闭合导体回路的一部分做切割磁感线运动时，可用右手定则判断感应电流的方向。
一、楞次定律1．探究感应电流的方向(1)实验器材：条形磁铁、电流表、线圈、导线、一节干电池(用来查明线圈中电流的流向与电流表中指针偏转方向的关系)。
(2)实验现象：如图所示，在四种情况下，将实验结果填入下表。
(3)实验分析：①线圈内磁通量增加时的情况②线圈内磁通量减少时的情况表述一：当穿过线圈的磁通量增加时，感应电流的磁场与原磁场的方向相反；当穿过线圈的磁通量减少时，感应电流的磁场与原磁场的方向相同。
表述二：当磁铁靠近线圈时，两者相斥；当磁铁远离线圈时，两者相吸。
2．楞次定律感应电流具有这样的方向，即感应电流的磁场总要阻碍引起感应电流的磁通量的变化。
二、右手定则1．内容伸开右手，使拇指与其余四个手指垂直，并且都与手掌在同一个平面内；让磁感线从掌心进入，并使拇指指向导线运动的方向，这时四指所指的方向就是感应电流的方向。
如图所示。
2．适用范围适用于闭合电路部分导体切割磁感线产生感应电流的情况。
1．自主思考——判一判(1)感应电流的磁场总与原磁场方向相反。
(×)(2)感应电流的磁场总是阻碍原磁场的磁通量。
(×)(3)感应电流的磁场有可能阻止原磁通量的变化。
(×)(4)导体棒不垂直切割磁感线时，也可以用右手定则判断感应电流方向。
(√)(5)凡可以用右手定则判断感应电流方向的，均能用楞次定律判断。
(√)(6)右手定则即右手螺旋定则。
(×)2．合作探究——议一议(1)楞次定律中“阻碍”与“阻止”有何区别？提示：阻碍不是阻止，阻碍只是延缓了磁通量的变化，但这种变化仍将继续进行。
2019年高中物理 第四章 电磁感应训练+章末质量评估新人教版选修3-2【共7套45页】
本套资源目录2019年高中物理第四章电磁感应2探究感应电流的产生条件训练含解析新人教版选修3_22019年高中物理第四章电磁感应3楞次定律训练含解析新人教版选修3_22019年高中物理第四章电磁感应4法拉第电磁感应定律训练含解析新人教版选修3_22019年高中物理第四章电磁感应5电磁感应现象的两类情况训练含解析新人教版选修3_22019年高中物理第四章电磁感应6互感和自感训练含解析新人教版选修3_22019年高中物理第四章电磁感应7涡流电磁阻尼和电磁驱动训练含解析新人教版选修3_22019年高中物理第四章电磁感应章末质量评估一含解析新人教版选修3_2探究感应电流的产生条件A级抓基础1．下列现象中，属于电磁感应现象的是( )A．小磁针在通电导线附近发生偏转B．通电线圈在磁场中转动C．因闭合线圈在磁场中运动而产生的电流D．磁铁吸引小磁针解析：电磁感应是指“磁生电”的现象，而小磁针和通电线圈在磁场中转动，反映了磁场力的性质，所以 A、B、D不是电磁感应现象，C是电磁感应现象．答案：C2．关于电磁感应现象，下列说法中正确的是( )A．闭合线圈放在变化的磁场中，必然有感应电流产生B．闭合正方形线圈在匀强磁场中垂直磁感线运动，必然产生感应电流C．穿过闭合线圈的磁通量变化时，线圈中有感应电流D．只要穿过电路的磁通量发生变化，电路中一定有感应电流产生解析：产生感应电流的条件，一是闭合电路；二是磁通量Φ发生变化．两个条件缺一不可．答案：C3．1825年，瑞士物理学家德拉里夫的助手科拉顿将一个螺线管与电流计相连，为了避免强磁性磁铁的影响，他把电流计放在另外一个房间，当他把磁铁投入螺线管中后，立即跑到另一个房间去观察．关于科拉顿进行的实验．下列说法正确的是( ) A．在科拉顿整个操作过程中，电流计不发生偏转B．将磁铁投入螺线管瞬间，电流计发生偏转，但科拉顿跑到房间观察时，电流计已不再偏转C．科拉顿无法观察到电流计偏转的原因是当时电流计灵敏度不够D．科拉顿无法观察到电流计偏转的原因是导线过长，电流过小解析：科拉顿将磁铁放入螺线管时，穿过线圈的磁通量发生变化，回路中产生感应电流，电流计偏转，之后，穿过线圈的磁通量保持不变，回路中无感应电流，电流计不偏转．由于科拉顿放完磁铁后还要跑到另一房间观察，所以他观察不到偏转．只有B项正确．答案：B4．如图所示的匀强磁场中有一个矩形闭合导线框，在下列四种情况下，线框中会产生感应电流的是( )A．线框平面始终与磁感线平行，线框在磁场中左右运动B．线框平面始终与磁感线平行，线框在磁场中上下运动C．线框绕位于线框平面内且与磁感线垂直的轴线AB转动D．线框绕位于线框平面内且与磁感线平行的轴线CD转动解析：四种情况中初始位置线框均与磁感线平行，磁通量为零，按A、B、D三种情况线框运动后，线框仍与磁感线平行，磁通量保持为零不变，线框中不产生感应电流．C中线框转动后，穿过线框的磁通量不断发生变化，所以产生感应电流，C项正确．答案：C5．在纸面内放有一条形磁铁和一个位于磁铁正上方的圆形线圈(如图所示)．下列情况中能使线圈中产生感应电流的是( )A．将磁铁在纸面内向上平移B．将磁铁在纸面内向右平移C．将磁铁绕垂直纸面的轴转动D．将磁铁的N极向纸外转，S极向纸内转解析：将磁铁向上平移、向右平移或绕垂直纸面的轴转动，线圈始终与磁感线平行，磁通量始终为零，没有变化，不产生感应电流，所以A、B、C均不正确；将磁铁的N极向纸外转，S极向纸内转，穿过线圈的磁通量增加，线圈中产生感应电流．答案：D6．如图所示，ab是水平面上的一个导体圆环的直径，在过ab的竖直平面内有一根通电直导线ef.已知ef平行于ab，当ef竖直向上平移时，电流产生的磁场穿过圆环的磁通量将( )A．逐渐增大B．逐渐减小C．始终为零D．不为零，但保持不变解析：利用安培定则判断直线电流产生的磁场，作出俯视图，如图所示．考虑到圆环内的磁场具有对称性，可以知道，穿过圆环的磁感线的条数与穿出圆环的磁感线的条数总是相等的，故磁通量始终为零．答案：CB级提能力7．如图所示，接有理想电压表的三角形导线框ABC，在匀强磁场中向右运动，则关于导线框中有无感应电流及电压表有无示数(示数不为零则称为有示数)，下列判断正确的是( )A．无；有B．有；无C．无；无D．有；有解析：无论导线框在磁场中向右做匀速运动、加速运动还是减速运动，穿过导线框的磁通量均不变，即ΔΦ＝0，故导线框中无感应电流产生，再由电压表的工作原理可知电压表无示数．答案：C8．如图所示，在同一铁芯上有A和C两个线圈，其中A线圈与滑动变阻器、电源、开关相连，C线圈两端与灵敏电流计相连，在以下采取的做法中，不能使灵敏电流计指针偏转的是( )A．开关S闭合的瞬间B．开关S闭合后，变阻器滑片P向右滑动C．开关S闭合后，变阻器滑片P保持不动D．开关S断开的瞬间解析：开关S闭合瞬间，A线圈中电流迅速变化，A内磁通量变化，使C线圈磁通量变化，产生感应电流，灵敏电流计指针偏转．开关S闭合后，变阻器滑片P向右滑动时，闭合电路的总电阻减小，电流增大，A线圈中电流增大，磁通量增大，使C线圈中磁通量增大，产生感应电流，灵敏电流计指针偏转，开关S闭合后，变阻器滑片P保持不动，闭合电路中电流恒定，A线圈中磁通量不变，C线圈中磁通量不变，无感应电流，灵敏电流计指针不偏转．开关S断开瞬间，A线圈中电流变化，磁通量也变化，C线圈中磁通量变化，产生感应电流，灵敏电流计指针偏转．答案：C9．(多选)我国已经制订了登月计划，假如航天员登月后想探测一下月球表面是否有磁场，他手边有一只灵敏电流计和一个小线圈，则下列推断中正确的是( ) A．直接将电流计放于月球表面，看是否有示数来判断磁场有无B．将电流计与线圈组成闭合回路，使线圈沿某一方向运动，如电流计无示数，则判断月球表面无磁场C．将电流计与线圈组成闭合回路，使线圈沿某一方向运动，如电流计有示数，则判断月球表面有磁场D．将电流计与线圈组成闭合回路，使线圈分别绕两个互相垂直的轴转动，月球表面若有磁场，则电流计至少有一次示数不为零解析：电流计有示数时可判断有磁场存在，沿某一方向运动而无示数不能确定月球上是否存在磁场．D项中线圈分别绕互相垂直的轴转动，若月球存在磁场，则至少有一次穿过线圈(可正穿也可斜穿)的磁通量的变化率不为零，故至少有一次电流计有示数．C、D正确．答案：CD10．如图，线圈A插在线圈B中，线圈B与电流表组成闭合电路；线圈A与蓄电池、开关、滑动变阻器组成另一个闭合电路，用此装置来研究电磁感应现象，开关闭合瞬间，电流表指针________(选填“会”或“不会”)发生偏转，开关闭合稳定后电流表指针________(选填“会”或“不会”)发生偏转．答案：会不会11．磁感应强度为B的匀强磁场仅存在于边长为2l的正方形范围内，有一个电阻为R，边长为l的正方形导线框abcd，沿垂直于磁感线方向，以速度v匀速通过磁场区域，如图所示，从ab进入磁场开始计时．(1)画出穿过线框的磁通量随时间变化的图象．(2)判断线框中有无感应电流．解析：线框穿过磁场的过程可分为三个阶段：进入磁场阶段(只有ab 边在磁场中)、在磁场中运动阶段(ab 、cd 两边均在磁场中)、离开磁场阶段(只有cd 边在磁场中)．(1)①线框进入磁场阶段：t 为0～l v ，线框进入磁场中的面积与时间成正比，即S ＝lv Δt 1，故Φ＝BS ＝Blv Δt 1，Δt 1＝lv 时，Φ＝Bl 2. ②线框在磁场中运动阶段：t 为l v ～2l v，线框中的磁通量为Φ＝Bl 2，保持不变，此过程Δt 2＝l v .③线框离开磁场阶段：t 为2l v ～3l v，线框中的磁通量均匀减小， 即Φ＝Bl (l －v Δt 3)＝Bl 2－Blv Δt 3，当t ＝3l v 时，Δt 3＝l v，Φ＝0.因此，穿过线框的磁通量随时间的变化图象如图所示．(2)线框进入磁场阶段，穿过线框的磁通量增加，线框中产生感应电流．线框在磁场中运动阶段，穿过线框的磁通量保持不变，无感应电流产生．线框离开磁场阶段，穿过线框的磁通量减小，线框中产生感应电流．楞次定律A级抓基础1．(多选)关于决定感应电流方向的因素，以下说法中正确的是( )A．回路所包围的引起感应电流的磁场的方向B．回路外磁场的方向C．回路所包围的磁通量的大小D．回路所包围的磁通量的变化情况答案：AD2．根据楞次定律知，感应电流的磁场一定( )A．阻碍引起感应电流的磁通量B．与引起感应电流的磁场方向相反C．阻碍引起感应电流的磁通量的变化D．与引起感应电流的磁场方向相同答案：C3．(多选)关于楞次定律，下列说法中正确的是( )A．感应电流的磁场方向总是与原磁场的方向相反B．感应电流的磁场方向总是与原磁场的方向相同C．感应电流的磁场方向与磁通量增大还是减小有关D．感应电流的磁场总是阻碍原磁场的变化答案：CD4．如图所示，金属环所在区域存在着匀强磁场，磁场方向垂直纸面向里．当磁感应强度逐渐增大时，内、外金属环中感应电流的方向为 ( )A．外环顺时针，内环逆时针B．外环逆时针，内环顺时针C．内、外环均为逆时针D．内、外环均为顺时针解析：首先明确研究的回路由外环和内环共同组成，回路中包围的磁场方向垂直纸面向里且内、外环之间的磁通量增加．由楞次定律可知两环之间的感应电流的磁场方向与原磁场方向相反，垂直于纸面向外．再由安培定则判断出感应电流的方向，在外环沿逆时针方向，在内环沿顺时针方向．答案：B5.如图所示，一对大磁极，中间处可视为匀强磁场，上、下边缘处为非匀强磁场，一矩形导线框abcd保持水平，从两磁极间中心上方某处开始下落，并穿过磁场，则( )A．线框中有感应电流，方向是先a→b→c→d→a后d→c→b→a→dB．线框中有感应电流，方向是先d→c→b→a→d后a→b→c→d→aC．受磁场的作用，线框要发生转动D．线框中始终没有感应电流解析：由于线框从两极间中心上方某处开始下落，根据对称性知，下落过程中穿过线框abcd的磁通量始终是零，没有变化，所以始终没有感应电流，因此不会受磁场的作用．故选项D正确．答案：DB级提能力6．(多选)如图所示，圆环形导体线圈a平放在水平桌面上，在a的正上方固定一竖直螺线管b，二者轴线重合，螺线管与电源和滑动变阻器连接成如图所示的电路．若将滑动变阻器的滑片P向下滑动，下列表述正确的是( )A．线圈a中将产生俯视逆时针方向的感应电流B．穿过线圈a的磁通量变小C．线圈a有扩张的趋势D．线圈a对水平桌面的压力F N将增大解析：若将滑动变阻器的滑片P向下滑动，螺线管b中电流增大，穿过线圈a的磁通量向下增大．根据楞次定律和安培定则，线圈a中将产生俯视逆时针方向的感应电流；穿过线圈a的磁通量变大，线圈a有缩小的趋势，线圈a对水平桌面的压力F N将增大，故选项B、C错误，选项A、D正确．答案：AD7．如图所示，导轨间的磁场方向垂直于纸面向里，当导体棒MN在导轨上水平向右加速滑动时，正对电磁铁A的圆形金属环B中(导体棒切割磁感线速度越大，感应电流越大)( )A．有感应电流，且B被A吸引B．无感应电流C．可能有，也可能没有感应电流D．有感应电流，且B被A排斥解析：MN向右加速滑动，根据右手定则，MN中的电流方向从N→M，且大小在逐渐变大．根据安培定则知，电磁铁A的磁场方向水平向左，且大小逐渐增强，又根据楞次定律知，B环中的感应电流产生的磁场方向水平向右，B被A排斥．D正确，A、B、C错误．答案：D8．(多选)边长为h的正方形金属导线框，从如图所示位置由静止开始下落，通过一匀强磁场区域，磁场方向水平，且垂直于线框平面，磁场区域高度为H，上、下边界如图中虚线所示，H>h，从线框开始下落到完全穿过磁场区域的全过程中( )A．线框中总有感应电流存在B．线框中感应电流方向是先顺时针后逆时针C．线框中感应电流方向是先逆时针后顺时针D．线框受到磁场力的方向总是向上解析：因为H>h，当线框全部处于磁场区域内时线框内磁通量不变，线框中无感应电流，A错误；根据右手定则可知，线框进入磁场时感应电流是逆时针，线框离开磁场时感应电流是顺时针，C正确，B错误；在C的基础上结合左手定则可知，线框在进出磁场过程中受到磁场力的方向总是向上，D正确．答案：CD9．如图所示，一水平放置的通以恒定电流的圆形线圈1固定，另一较小的圆形线圈2从线圈1的正上方下落，在下落过程中两线圈平面始终保持平行且共轴，则线圈2从线圈1的正上方下落至线圈的正下方的过程中，从上往下看，线圈2中( )A．无感应电流B．有顺时针方向的感应电流C．有先是顺时针方向、后是逆时针方向的感应电流D．有先是逆时针方向、后是顺时针方向的感应电流解析：线圈1中恒定电流形成的磁场分布情况如图所示．当线圈2从线圈1的正上方下落，并处于线圈1的上方时，磁感线向上，且磁通量增大，根据楞次定律知，线圈2中产生的感应电流的磁场方向向下，由右手螺旋定则知，俯视线圈2中感应电流方向应为顺时针方向；同理，线圈2落至线圈1的正下方时，磁通量向上且是减小的，由楞次定律和右手螺旋定则知，俯视线圈2中感应电流方向应为逆时针方向．答案：C10．如图所示，圆形金属环放在水平桌面上，有一带正电的微粒以水平速度v贴近环的上表面距环心d处飞过，则带电微粒在飞过环的过程中，环中感应电流方向是( )A．始终是沿顺时针方向B．始终是沿逆时针方向C．先沿顺时针方向，再沿逆时针方向D．先沿逆时针方向，再沿顺时针方向解析：带电微粒靠近圆环过程中，穿过圆环的磁通量方向垂直纸面向里并增加，由楞次定律知，圆环中将产生逆时针方向的感应电流，当微粒远离圆环时，圆环中产生顺时针方向的感应电流，故选D.答案：D法拉第电磁感应定律A 级 抓基础1.穿过一个单匝闭合线圈的磁通量始终为每秒均匀增加2 Wb ，则（ ） A.线圈中感应电动势每秒增加 2 V B.线圈中感应电动势每秒减少2 V C.线圈中感应电动势始终为2 VD.线圈中感应电动势始终为一个确定值，但由于线圈有电阻，电动势小于2 V 解析：由E ＝n ΔΦΔt 知ΔΦΔt 恒定，n ＝1，所以E ＝2 V.答案：C2.如图所示，在竖直向下的匀强磁场中，将一水平放置的金属棒ab 以水平速度v 0抛出，不计空气阻力，那么金属棒内产生的感应电动势将（ ）A.越来越大B.越来越小C.保持不变D.方向不变，大小改变解析：由于导体棒中无感应电流，故棒只受重力作用，导体棒做平抛运动，水平速度v 0不变，即切割磁感线的速度不变，故感应电动势保持不变.答案：C3.如图，在磁感应强度为B 、方向垂直纸面向里的匀强磁场中，金属杆MN 在平行金属导轨上以速度v 向右匀速滑动，MN 中产生的感应电动势为E 1；若磁感应强度增为2B ，其他条件不变，MN 中产生的感应电动势变为E 2.则通过电阻R 的电流方向及E 1与E 2之比E 1∶E 2分别为（ ）A.c →a ，2∶1B.a →c ，2∶1C.a →c ，1∶2D.c →a ，1∶2解析：由右手定则判断可知，MN 中产生的感应电流方向为N →M ，则通过电阻R 的电流方向为a →c .MN 产生的感应电动势公式为E ＝BLv ，其他条件不变，E 与B 成正比，则得E 1∶E 2＝1∶2.答案：C4.（多选）单匝矩形线圈在匀强磁场中匀速运动，转轴垂直于磁场，若线圈所围面积里磁通量随时间变化的规律如图所示，则O →D 过程中（ ）A.线圈在O 时刻感应电动势最大B.线圈在D 时刻感应电动势为零C.线圈在D 时刻感应电动势最大D.线圈在O 至D 时间内平均感应电动势为0.4 V解析：由法拉第电磁感应定律知线圈从O 至D 时间内的平均感应电动势E ＝ΔΦΔt＝2×10－30.01÷2V ＝0.4 V.由感应电动势的物理意义知，感应电动势的大小与磁通量的大小Φ和磁通量的改变量ΔΦ均无必然联系，仅由磁通量的变化率ΔΦΔt 决定，而任何时刻磁通量的变化率ΔΦΔt 就是Φ-t 图象上该时刻切线的斜率，不难看出O 点处切线斜率最大，D 点处切线斜率最小，为零，故A 、B 、D 选项正确.答案：ABD5.如图所示，长为L 的金属导线弯成一圆环，导线的两端接在电容为C 的平行板电容器上，P 、Q 为电容器的两个极板，磁场垂直于环面向里，磁感应强度以B ＝B 0＋kt （k >0）随时间变化，t ＝0时，P 、Q 两板电势相等，两板间的距离远小于环的半径，经时间t ，电容器P 板（ ）A.不带电B.所带电荷量与t 成正比C.带正电，电荷量是kL 2C4πD.带负电，电荷量是kL 2C4π解析：磁感应强度以B ＝B 0＋kt （k >0）随时间变化，由法拉第电磁感应定律得：E ＝ΔΦΔt＝S ΔB Δt ＝kS ，而S ＝L 24π，经时间t 电容器P 板所带电荷量Q ＝EC ＝kL 2C 4π；由楞次定律知电容器P 板带负电，故D 选项正确.答案：DB 级 提能力6.一矩形线圈abcd 位于一随时间变化的匀强磁场内，磁场方向垂直线圈所在的平面向里（如图甲所示），磁感应强度B 随时间t 变化的规律如图乙所示.以I 表示线圈中的感应电流（图甲中线圈上箭头方向为电流的正方向），则能正确表示线圈中电流I 随时间t 变化规律的是（ ）A B C D解析：0～1 s 内磁感应强度均匀增大，根据楞次定律和法拉第电磁感应定律可判定，感应电流为逆时针（为负值）、大小为定值，A 、B 错误；4 ～5 s 内磁感应强度恒定，穿过线圈abcd 的磁通量不变化，无感应电流，D 错误.答案：C7.矩形导线框abcd 放在匀强磁场中，磁感线方向与线圈平面垂直，磁感应强度B 随时间变化的图象如图所示，t ＝0时刻，磁感应强度的方向垂直纸面向里.若规定导线框中感应电流逆时针方向为正，则在0～4 s 时间内，线框中的感应电流I 以及线框的ab 边所受安培力F 随时间变化的图象为图中的（取向上为正方向）（ ）A B C D解析：根据E ＝n ΔΦΔt ＝n S ΔB Δt ，而ΔB Δt 不变，推知在0～2 s 内及2～4 s 内电流恒定，选项A 错误；因为规定了导线框中感应电流逆时针方向为正，感应电流在0～2 s 内为顺时针方向，所以选项B 错误；由F ＝BIL 得：F 与B 成正比，根据左手定则判断可知，选项C 正确，D 错误.答案：C8.（多选）如图所示，虚线右侧存在匀强磁场，磁场方向垂直纸面向外，正方形金属框电阻为R ，边长是L ，自线框从左边界进入磁场时开始计时，在外力作用下由静止开始，以垂直于磁场边界的恒定加速度a 进入磁场区域，t 1时刻线框全部进入磁场.若外力大小为F ，线框中电功率的瞬时值为P ，线框磁通量的变化率为ΔΦΔt，通过导体横截面的电荷量为q ，（其中P-t 图象为抛物线）则这些量随时间变化的关系正确的是（ ）解析：线框做匀加速运动，其速度v ＝at ，感应电动势E ＝BLv ，线框进入磁场过程中受到的安培力F 安＝BIL ＝B 2L 2v R ＝B 2L 2at R ，由牛顿第二定律得F －B 2L 2at R ＝ma ，则F ＝B 2L 2atR＋ma ，故A 错误；线框中的感应电流I ＝E R ＝BLat R ，线框的电功率P ＝I 2R ＝（BLa ）2Rt 2，B 正确；线框的位移x ＝12at 2，磁通量的变化率ΔΦΔt ＝B ·ΔSΔt＝BL ×12at 2t＝12BLat ，C 错误；电荷量q ＝I －·Δt ＝E －R ·Δt ＝ΔΦΔt R ·Δt ＝ΔΦR ＝BLx R ＝BL ×12at 2R ＝BLa 2R·t 2，D 正确.答案：BD9.如图所示，竖直平面内有足够长的金属导轨，轨距为0.2 m ，金属导体ab 可在导轨上无摩擦地上下滑动，ab 的电阻为0.4 Ω，导轨电阻不计，导体ab 的质量为0.2 g ，垂直纸面向里的匀强磁场的磁感应强度为0.2 T ，且磁场区域足够大，当导体ab 自由下落0.4 s 时，突然闭合开关S ，则：（1）试说出S 接通后导体ab 的运动情况；（2）导体ab 匀速下落的速度是多少？（g 取10 m/s 2）解析：（1）闭合S 之前导体ab 自由下落的末速度为v 0＝gt ＝4 m/s.S 闭合瞬间，导体产生感应电动势，回路中产生感应电流，ab 立即受到一个竖直向上的安培力.F 安＝BIL ＝B 2L 2v 0R＝0.016 N>mg ＝0.002 N.此刻导体所受到合力的方向竖直向上，与初速度方向相反，加速度的表达式为a ＝F 安－mg m ＝B 2L 2vmR－g ， 所以ab 做竖直向下的加速度逐渐减小的减速运动.当速度减小至F 安＝mg 时，ab 做竖直向下的匀速运动.（2）设匀速下落的速度为v m ，此时F 安＝mg ，即B 2L 2v m R ＝mg ，v m ＝mgR B 2L2＝0.5 m/s.10.如图甲所示，不计电阻的平行金属导轨与水平面成37°夹角放置，导轨间距为L ＝1 m ，上端接有电阻R ＝3 Ω，虚线OO ′下方是垂直于导轨平面的匀强磁场.现将质量m ＝0.1 kg 、电阻r ＝1 Ω的金属杆ab 从OO ′上方某处垂直导轨由静止释放，杆下滑过程中始终与导轨垂直并保持良好接触，杆下滑过程中的v-t 图象如图乙所示.求：（取g ＝10 m/s 2，sin 37°＝0.6）图甲 图乙（1）磁感应强度B .（2）杆在磁场中下滑0.1 s 过程中电阻R 产生的热量. 解析：（1）由题图乙得a ＝Δv Δt ＝0.50.1m/s 2＝5 m/s 2. 0.1 s 前，由牛顿第二定律有mg sin θ－f ＝ma ，代入数据得f ＝0.1 N.0.1 s 后匀速运动，有mg sin θ－f －F 安＝0.①而F 安＝BIL ＝B BLv R ＋r L ＝B 2L 2vR ＋r.②由①②得B ＝（mg sin θ－f ）（R ＋r ）L 2v＝（0.6－0.1）×（3＋1）12×0.5T ＝2 T. （2）I ＝BLv R ＋r ＝2×1×0.53＋1A ＝0.25 A ， Q R ＝I 2Rt ＝0.252×3×0.1 J ＝3160J. 11.如图所示，L 1＝0.5 m ，L 2＝0.8 m ，回路总电阻为R ＝0.2 Ω，物块M 的质量m ＝0.04 kg ，导轨光滑，开始时磁场B 0＝1 T.现使磁感应强度以ΔBΔt ＝0.2 T/s 的变化率均匀地增大，则当t 为多少时，M 刚好离开地面？（g 取10 m/s 2）解析：回路中原磁场方向向下，且磁通量增加，由楞次定律可以判知，感应电流的磁场方向向上，根据安培定则可以判知，ab 中的感应电流的方向是a →b ，由左手定则可知，ab 所受安培力的方向水平向左，从而向上拉起重物.设ab 中电流为I 时M 刚好离开地面，此时有F B ＝BIL 1＝mg I ＝E R E ＝ΔΦΔt ＝L 1L 2·ΔBΔtB ＝B 0＋ΔBΔtt 解得：F B ＝0.4 N ，I ＝0.4 A ，B ＝2 T ，t ＝5 s. 答案：5 s电磁感应现象的两类情况A级抓基础1.（多选）下列说法中正确的是（）A.动生电动势的产生与洛伦兹力有关B.因为洛伦兹力对运动电荷始终不做功，所以动生电动势的产生与洛伦兹力无关C.动生电动势的方向可以由右手定则来判定D.导体棒切割磁感线产生感应电流，受到的安培力一定与受到的外力大小相等、方向相反解析：由动生电动势产生原因知A、C正确，B错误；只有在导体棒做匀速切割时，除安培力以外的力的合力才与安培力大小相等、方向相反，做变速运动时不成立，故D错误.答案：AC2.如图所示，内壁光滑的塑料管弯成的圆环平放在水平桌面上，环内有一带负电的小球，整个装置处于竖直向下的磁场中，当磁场突然增强时，小球将（）A.沿顺时针方向运动B.沿逆时针方向运动C.在原位置附近往复运动D.仍然保持静止状态解析：当磁场增强时，由楞次定律知感应电流沿逆时针方向，即感生电场沿逆时针方向，带负电的小球在电场力作用下沿顺时针方向运动.答案：A3.如图所示，有一匝接在电容器C两端的圆形导线回路，垂直于回路平面以内存在着向里的匀强磁场B，已知圆的半径r＝5 cm，电容C＝20 μF，当磁场B以4×10－2T/s的变化率均匀增加时，则（）A.电容器a板带正电，电荷量为2π×10－9 CB.电容器a板带负电，电荷量为2π×10－9 CC.电容器b板带正电，电荷量为4π×10－9 C。
高中物理 第四章 电磁感应 3 楞次定律课件 新人教版选修3-2
另一部分在磁场外时，环中磁通量才发生变化，环中 才有感应电流．B 选项正确．
答案：B
知识点二 右手定则
提炼知识 伸出右手，使拇指与其余四个手指垂直，并且都与 手掌在同一个平面内；让磁感线从手心进入，并使拇指 指向导线运动的方向，这时四指所指的方向就是感应电 流的方向．
判断正误
(1)导体棒不垂直切割磁感线时，也可以用右手定则 判断感应电流方向．(√)
3．感应电流的磁场对原磁场的作用是“阻碍”相对 运动．
4．应用楞次定律的步骤：
【典例 1】 电阻 R、电容器 C 与一线圈连成闭合回
(向上或向下)
穿过线圈的磁通量变 增加 减少 减少 增加
化情况(增加或减少) 感应电流的方向(在螺
逆时针 逆时针 顺时针 顺时针 线管上俯视) 感应电流的磁场方向
向上 向上 向下 向下 (向上或向下) 原磁场与感应电流磁
相反 相同 相同 相反 场的方向关系
(1)请你根据上表中所填写的内容分析一下，感应电 流的磁场方向是否总是与原磁场的方向相反？
提示：当条形磁铁插入时，磁铁与线圈的磁极是同名 磁极相对；当条形磁铁拔出时，磁铁与线圈的磁极是异名 磁极相对．即：两者靠近时，相互排斥；两者远离时，相 互吸引．感应电流总要阻碍原磁场的相对运动．
1．楞次定律：感应电流的磁场总要阻碍引起感应电 流的磁通量的变化．
2．楞次定律中“阻碍”的含义： (1)谁阻碍谁——感应电流的磁通量阻碍产生感应电 流的磁通量的变化． (2)阻碍什么——阻碍的是穿过回路的磁通量的变 化，而不是磁通量本身．
知识点一 实验探究和楞次定律
提炼知识 1．实验探究 (1)选旧干电池用试触的方法明确电流方向与电流表 指针偏转方向之间的关系．
(2)实验装置． 将螺线管与电流计组成闭合电路，如图所示．
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
3 楞次定律
A级抓基础
1．(多选)关于决定感应电流方向的因素，以下说法中正确的是( )
A．回路所包围的引起感应电流的磁场的方向
B．回路外磁场的方向
C．回路所包围的磁通量的大小
D．回路所包围的磁通量的变化情况
答案：AD
2．根据楞次定律知：感应电流的磁场一定( )
A．阻碍引起感应电流的磁通量
B．与引起感应电流的磁场方向相反
C．阻碍引起感应电流的磁通量的变化
D．与引起感应电流的磁场方向相同
答案：C
3．(多选)关于楞次定律，下列说法中正确的是( )
A．感应电流的磁场方向总是与原磁场的方向相反
B．感应电流的磁场方向总是与原磁场的方向相同
C．感应电流的磁场方向与磁通量增大还是减小有关
D．感应电流的磁场总是阻碍原磁场的变化
答案：CD
4．通电长直导线中有恒定电流I，方向竖直向上，矩形线框与直导线在同一竖直面内，现要使线框中产生如图所示方向的感应电流，则应使线框( )
A．稍向左平移B．稍向右平移
C．稍向上平移D．以直导线为轴匀速转动
解析：由楞次定律或右手定则可以判断，线框左移，磁通量增加，感应电流与图示方向相反；选项C、D磁通量不变，无感应电流．故选项B正确．
答案：B
5.如图所示，一对大磁极，中间处可视为匀强磁场，上、下边缘处为非匀强磁场，一矩形导线框abcd保持水平，从两磁极间中心上方某处开始下落，并穿过磁场，则( )
A．线框中有感应电流，方向是先a→b→c→d→a后d→c→b→a→d
B．线框中有感应电流，方向是先d→c→b→a→d后a→b→c→d→a
C．受磁场的作用，线框要发生转动
D．线框中始终没有感应电流
解析：由于线框从两极间中心上方某处开始下落，根据对称性知，下落过程中穿过线框abcd 的磁通量始终是零，没有变化，所以始终没有感应电流，因此不会受磁场的作用．故选项D正确．
答案：D
B级提能力
6．如图所示，匀强磁场垂直于圆形线圈指向纸里，a、b、c、d为圆形线圈上等距离的四点，现用外力作用在上述四点，将线圈拉成正方形．设线圈导线不可伸长，且线圈仍处于原先所在的平面内，则在线圈发生形变的过程中( )
A．线圈中将产生abcd方向的感应电流
B．线圈中将产生adcb方向的感应电流
C．线圈中产生感应电流的方向先是abcd，后是adcb
D．线圈中无感应电流产生
解析：由几何知识知，周长相等的几何图形中，圆的面积最大，当由圆形变成正方形时磁通量变小．根据楞次定律知在线圈中将产生abcda方向的感应电流，故选A.
答案：A
7．如图所示，导轨间的磁场方向垂直于纸面向里，当导体棒MN在导轨上水平向右加速滑动时，正对电磁铁A的圆形金属环B中(导体棒切割磁感线速度越大，感应电流越大)( )
A．有感应电流，且B被A吸引
B．无感应电流
C．可能有，也可能没有感应电流
D．有感应电流，且B被A排斥
解析：MN向右加速滑动，根据右手定则，MN中的电流方向从N→M，且大小在逐渐变大，根据安培定则知，电磁铁A的磁场方向水平向左，且大小逐渐增强，根据楞次定律知，B环中的感应电流产生的磁场方向水平向右，B被A排斥．D正确，A、B、C错误．答案：D
8．如图所示，两个相同的铝环套在一根光滑杆上，将一条形磁铁向左插入铝环的过程中两环的运动情况是( )
A．同时向左运动，间距增大
B．同时向左运动，间距不变
C．同时向左运动，间距变小
D．同时向右运动，间距增大
解析：在条形磁铁插入铝环过程中，穿过铝环的磁通量增加，两环为了阻碍磁通量的增加，应朝条形磁铁左端运动，由于两环上感应电流方向相同，故将相互吸引，而使间距变小．答案：C
9．如图所示，一水平放置的通以恒定电流的圆形线圈1固定，另一较小的圆形线圈2从线圈1的正上方下落，在下落过程中两线圈平面始终保持平行且共轴，则线圈2从线圈1的正上方下落至线圈的正下方的过程中，从上往下看，线圈2中( )
A．无感应电流
B．有顺时针方向的感应电流
C．有先是顺时针方向、后是逆时针方向的感应电流
D．有先是逆时针方向、后是顺时针方向的感应电流
解析：线圈1中恒定电流形成的磁场分布情况如图所示．当线圈2从线圈1的正上方下落，并处于线圈1的上方时，磁感线向上，且磁通量增大，根据楞次定律知，线圈2中产生的感应电流的磁场方向向下，由右手螺旋定则知，俯视线圈2中感应电流方向应为顺时针方向；同理，线圈2落至线圈1的正下方时，磁通量向上且是减小的，由楞次定律和右手螺旋定则知，俯视线圈2中感应电流方向应为逆时针方向．
答案：C
10．如图所示，圆形金属环放在水平桌面上，有一带正电的微粒以水平速度v贴近环的上表面距环心d处飞过，则带电微粒在飞过环的过程中，环中感应电流方向是( )
A．始终是沿顺时针方向
B．始终是沿逆时针方向
C．先沿顺时针方向，再沿逆时针方向
D．先沿逆时针方向，再沿顺时针方向
解析：带电微粒靠近圆环过程中，穿过圆环的磁通量方向垂直纸面向里并增加，由楞次定律知，圆环中将产生逆时针方向的感应电流，当微粒远离圆环时，圆环中产生顺时针方向的感应电流，故选D.
答案：D。
