断煤交线牛宏专题培训课件
• 地层断距：指断层两盘上同一岩层面被错开的垂直距离(图5-3中的ho)。 • 水平地层断距：指断层两盘上同一岩层面被错开的水平距离(图5-3中的hf)。 • 铅直地层断距：指断层两盘上同一岩层面被错开的铅直距离(图5-3中的hg)。 • ho= hg·cosα = hf·sinα hg = hf·tanα α 煤岩层倾角

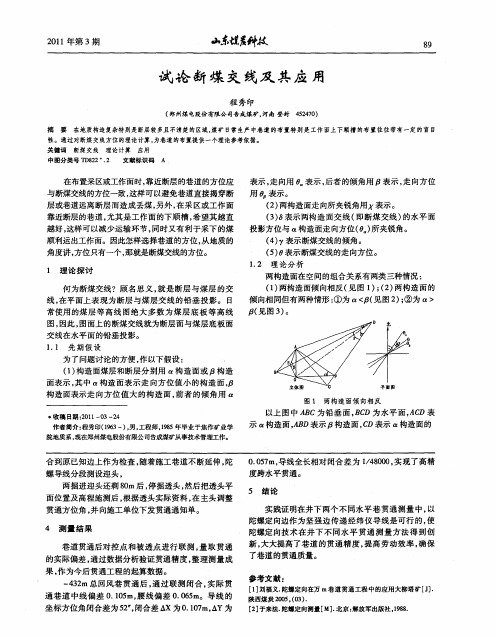

断煤交线的特点
注：断煤交线的方向受煤层倾向和倾角、断层倾 向和倾角等四个要素的控制，其中任何一个要素发 生变化，都会导致断煤交线方向的变化。由此可见， 只有当煤层面和断层面均为平面时，断煤交线才是 一条直线。而自然界中煤层面和断层面并非平面， 因此断煤交线一般为曲线，不能按直线无限制地延 展。
关于断距
• • 注：矿井地质中，在与
断层走向垂直的剖面上， 倾向断距的铅直分量为落
落差、平错与倾向断距的关 系为： Ha=Hcsinβ
Hb=Hccosβ β—断层倾角
作图结果
上盘断煤交线
区分上下盘
例如：如图在-150m平巷中揭露一正断层上盘煤层的断失点F上，实 测煤层产状为150 ° ∠30°，断层产状202 ° ∠ 45 °.地层断距为17 m，要求根据实测参数绘制断煤交线，并推测-200m平巷中所见该断 层的位置？

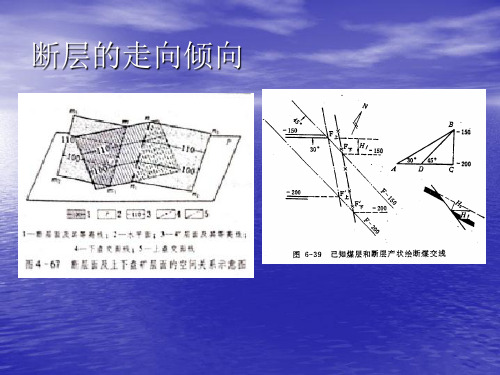

断层的走向倾向
断煤交线的特点
二、断煤交线具有如下特点；
（1）断煤交线是断层面与煤层面共有的线，它既在断层面上，又在煤层面 上。
（2）断煤交线一般情况下与煤层走向线是不一致的，只有走向断层这一特 例，两者才重合为一。
（3）断煤交线是两盘煤层的起始线或终止线。一条断层有两条断煤交线， 即上盘和下盘断煤交线。 （4）断煤交钱的方向受断层产状和煤层产状 的控制，局部近似直线，总体为一曲线。 两条断煤交线局部近于平行，总体趋于相交。
确定断煤交线位置的几种方法
地 质工 作 中经 常使 用真视 倾 角计算 公式 ：
