配合比的设计计算
混凝土配合比设计计算书
混凝土配合比设计计算书混凝土标号：C50 使用部位：墩身、横梁1.计算混凝土配制强度：fcu,k=fcu,o+1.645*σ=50+1.645*6=59.872.计算水灰比：w/c=αa*fce/( fcu,k+αa*αb* fce)=0.46*45/( 59.87+0.46*0.07*45) =0.34αa，αb为回归系数，中砂取αa为0.46，αb为0.073.计算水泥用量：取用水量为Wo= 170 kg/m3Co /′=Wo/( w/c)= 170/0.34=500Co = Co/ *（1-0.15）=425Ko= Co/-Co = 500-425=754.计算混凝土砂、石用量：Co+So+Go+Wo+Xo+Ko=CpSo/( So+ Go)*100%= Sp假定混凝土容重为2430 kg/m3 选取混凝土砂率为40%Co+So+Go+Wo+Fo=2430 ①So/( So+ Go)*100%=40% ②由①、②两式求得So=701，Go=1051式中Co /………每立方米混凝土中胶凝材料用量（kg）；Co ………每立方米混凝土中水泥用量（kg）；So ………每立方米混凝土中细骨料用量（kg）；Go ………每立方米混凝土中粗骨料用量（kg）；Wo ………每立方米混凝土中水用量（kg）；Xo ………每立方米混凝土中外加剂用量（kg）；Ko ………每立方米混凝土中矿粉用量（kg）；Cp ………每立方米混凝土假定重量（kg）Sp ………砂率（%）5.计算理论配合比：Co：So ：Go ：Wo ：Xo ：Ko=425：701：1051：170：8.5：75=1.00：1.65：2.47：0.40：0.02：0.18 6.确定施工配合比：经试拌，实际用水量为170kg，混凝土实测容重为2431 kg/ m3Co1：So1：Go1：Wo1：Xo1：Ko1=425：701：1051：170：8.5：75=1.00：1.65：2.47：0.40：0.02：0.18依据标准：JGJ55-2000批准：审核：计算：混凝土配合比设计计算书混凝土标号：C40 使用部位：墩身7.计算混凝土配制强度：fcu,k=fcu,o+1.645*σ=40+1.645*6=49.878.计算水灰比：w/c=αa*fce/( fcu,k+αa*αb* fce)=0.46*42.5/( 49.87+0.46*0.07*42.5) =0.38αa，αb为回归系数，中砂取αa为0.46，αb为0.079.计算水泥用量：取用水量为Wo= 180 kg/m3Co /′=Wo/( w/c)= 180/0.38=474Co = Co/ *（1-0.15）=403Fo= Co/-Co =474-403=7110.计算混凝土砂、石用量：Co+So+Go+Wo+Xo+Fo=CpSo/( So+ Go)*100%= Sp假定混凝土容重为2410 kg/m3 选取混凝土砂率为45%Co+So+Go+Wo+Fo=2410 ①So/( So+ Go)*100%=40% ②由①、②两式求得So=790，Go=964式中Co /………每立方米混凝土中胶凝材料用量（kg）；Co ………每立方米混凝土中水泥用量（kg）；So ………每立方米混凝土中细骨料用量（kg）；Go ………每立方米混凝土中粗骨料用量（kg）；Wo ………每立方米混凝土中水用量（kg）；Xo ………每立方米混凝土中外加剂用量（kg）；Fo ………每立方米混凝土中粉煤灰用量（kg）；Cp ………每立方米混凝土假定重量（kg）Sp ………砂率（%）11.计算理论配合比：Co：So ：Go ：Wo ：Xo ：Fo=403：790：964：180：8.06：71=1.00：1.96：2.39：0.45：0.02：0.18 12.确定施工配合比：经试拌，实际用水量为170kg，混凝土实测容重为2408 kg/ m3Co1：So1：Go1：Wo1：Xo1：Fo1=403：790：964：170：8.06：71=1.00：1.96：2.39：0.42：0.02：0.18依据标准：JGJ55-2000批准：审核：计算：混凝土配合比设计计算书混凝土标号：C30 使用部位：承台13.计算混凝土配制强度：fcu,k=fcu,o+1.645*σ=30+1.645*5=38.214.计算水灰比：w/c=αa*fce/( fcu,k+αa*αb* fce)=0.45*42.5/( 38.2+0.45*0.12*42.5) =0.472αa，αb为回归系数，混合砂取αa为0.45，αb为0.12 15.计算水泥用量：取用水量为Wo= 195 kg/m3Co /′=Wo/( w/c)= 195/0.47=416Co = Co/ *（1-0.23）=320Fo= Co/-Co = 416-320=96膨胀剂用量Uo=320*0.08=25.616.计算混凝土砂、石用量：Co+So+Go+Wo+Fo+Uo=CpSo/( So+ Go)*100%= Sp假定混凝土容重为2370 kg/m3 选取混凝土砂率为38%Co+So+Go+Wo+Fo+ Uo =2370 ①So/( So+ Go)*100%=38% ②由①、②两式求得So=659，Go=1075式中Co /………每立方米混凝土中胶凝材料用量（kg）；Co ………每立方米混凝土中水泥用量（kg）；So ………每立方米混凝土中细骨料用量（kg）；Go ………每立方米混凝土中粗骨料用量（kg）；Wo ………每立方米混凝土中水用量（kg）；Xo ………每立方米混凝土中外加剂用量（kg）；Fo ………每立方米混凝土中粉煤灰用量（kg）；Uo………每立方米混凝土中膨胀剂用量（kg）Cp ………每立方米混凝土假定重量（kg）Sp ………砂率（%）17.计算理论配合比：Co：So ：Go ：Wo ：Xo ：Fo：Uo =320：659：1077：195：5.44：96：25.6=1.00：2.06：3.36：0.61：0.017：0.30：0.08 18.确定施工配合比：经试拌，实际用水量为180kg，混凝土实测容重为2370kg/ m3Co1：So1：Go1：Wo1：Xo1：Fo1：Uo 1=320：659：1077：180：5.44：96：25.6=1.00：2.06：3.36：0.56：0.017：0.30：0.08依据标准：JGJ55-2000 DB50/5030-2004批准：审核：计算：混凝土配合比设计计算书混凝土标号：C30 使用部位：桩基（水下）19.计算混凝土配制强度：fcu,k=fcu,o+1.645*σ=30+1.645*5=38.220.计算水灰比：w/c=αa*fce/( fcu,k+αa*αb* fce)=0.45*42.5/( 38.2+0.45*0.12*42.5) =0.472αa，αb为回归系数，混合砂取αa为0.45，αb为0.1221.计算水泥用量：取用水量为Wo= 189kg/m3Co /′=Wo/( w/c)= 189/0.472=401Co = Co/ *（1-0.18）=340Fo= Co/-Co = 401-340=6122.计算混凝土砂、石用量：Co+So+Go+Wo+ Fo=CpSo/( So+ Go)*100%= Sp假定混凝土容重为2380 kg/m3 选取混凝土砂率为40%Co+So+Go+Wo+Fo=2380 ①So/( So+ Go)*100%=40% ②由①、②两式求得So=716，Go=1065式中Co /………每立方米混凝土中胶凝材料用量（kg）；Co ………每立方米混凝土中水泥用量（kg）；So ………每立方米混凝土中细骨料用量（kg）；Go ………每立方米混凝土中粗骨料用量（kg）；Wo ………每立方米混凝土中水用量（kg）；Xo ………每立方米混凝土中外加剂用量（kg）；Fo ………每立方米混凝土中粉煤灰用量（kg）；Cp ………每立方米混凝土假定重量（kg）Sp ………砂率（%）23.计算理论配合比：Co：So ：Go ：Wo ：Xo ：Fo=340：716：1065：189：5.78：61=1.00：2.11：3.13：0.56：0.017：0.18 实测容重为24.确定施工配合比：经试拌，实际用水量为189kg，混凝土实测容重为2379 kg/ m3Co1：So1：Go1：Wo1：Xo1：Fo1=340：716：1065：189：5.78：61=1.00：2.11：3.13：0.56：0.017：0.18依据标准：JGJ55-2000 DB50/5030-2004批准：审核：计算：混凝土配合比设计计算书混凝土标号：C30 使用部位：桩基（干施工）25.计算混凝土配制强度：fcu,k=fcu,o+1.645*σ=30+1.645*5=38.226.计算水灰比：w/c=αa*fce/( fcu,k+αa*αb* fce)=0.45*42.5/( 38.2+0.45*0.12*42.5) =0.472αa，αb为回归系数，混合砂取αa为0.45，αb为0.12 27.计算水泥用量：取用水量为Wo= 185kg/m3Co /′=Wo/( w/c)= 185/0.472=392Co = Co/ *（1-0.15）=319Fo= Co/-Co = 500-425=7328.计算混凝土砂、石用量：Co+So+Go+Wo+Xo+Fo=CpSo/( So+ Go)*100%= Sp假定混凝土容重为2375 kg/m3 选取混凝土砂率为42% Co+So+Go+Wo+Fo=2375 ①So/( So+ Go)*100%=42% ②由①、②两式求得So=755，Go=1042式中Co /………每立方米混凝土中胶凝材料用量（kg）；Co ………每立方米混凝土中水泥用量（kg）；So ………每立方米混凝土中细骨料用量（kg）；Go ………每立方米混凝土中粗骨料用量（kg）；Wo ………每立方米混凝土中水用量（kg）；Xo ………每立方米混凝土中外加剂用量（kg）；Fo ………每立方米混凝土中粉煤灰用量（kg）；Cp ………每立方米混凝土假定重量（kg）Sp ………砂率（%）29.计算理论配合比：Co：So ：Go ：Wo ：Xo ：Fo=319：755：1042：185：5.42：73=1.00：2.36：3.26：0.58：0.017：0.23 30.确定施工配合比：经试拌，实际用水量为179kg，混凝土实测容重为2375 kg/ m3Co1：So1：Go1：Wo1：Xo1：Fo1=319：755：1042：179：5.42：73=1.00：2.36：3.26：0.56：0.017：0.23依据标准：JGJ55-2000 DB50/5030-2004批准：审核：计算：混凝土配合比设计计算书混凝土标号：C30 使用部位：承台1. 计算混凝土配制强度：fcu,k=fcu,o+1.645*σ=30+1.645*5=38.22. 计算水灰比：w/c=αa*fce/( fcu,k+αa*αb* fce)=0.45*42.5/( 38.2+0.45*0.12*42.5) =0.472αa，αb为回归系数，混合砂取αa为0.45，αb为0.123. 计算水泥用量：取用水量为Wo= 195 kg/m3Co /′=Wo/( w/c)= 195/0.47=416Co = Co/ *（1-0.23）=320Fo= Co/-Co = 416-320=964. 计算混凝土砂、石用量：Co+So+Go+Wo+Fo =CpSo/( So+ Go)*100%= Sp假定混凝土容重为2355 kg/m3 选取混凝土砂率为40%Co+So+Go+Wo+Fo+ Uo =2355 ①So/( So+ Go)*100%=40% ②由①、②两式求得So=698，Go=1047式中Co /………每立方米混凝土中胶凝材料用量（kg）；Co ………每立方米混凝土中水泥用量（kg）；So ………每立方米混凝土中细骨料用量（kg）；Go ………每立方米混凝土中粗骨料用量（kg）；Wo ………每立方米混凝土中水用量（kg）；Xo ………每立方米混凝土中外加剂用量（kg）；Fo ………每立方米混凝土中粉煤灰用量（kg）；Cp ………每立方米混凝土假定重量（kg）Sp ………砂率（%）5. 计算理论配合比：Co：So ：Go ：Wo ：Xo ：Fo =320：698：1047：195：5.44：96=1.00：2.18：3.27：0.60：0.017：0.30 6.确定施工配合比：经试拌，实际用水量为192kg，混凝土实测容重为2358kg/ m3Co1：So1：Go1：Wo1：Xo1：Fo1 =320：698：1047：192：5.44：96=1.00：2.18：3.27：0.60：0.017：0.30依据标准：JGJ55-2000 DB50/5030-2004批准：审核：计算：混凝土配合比设计计算书混凝土标号：C50 使用部位：墩身1.计算混凝土配制强度：fcu,k=fcu,o+1.645*σ=50+1.645*6=59.872.计算水灰比：w/c=αa*fce/( fcu,k+αa*αb* fce)=0.46*48/( 59.87+0.46*0.07*48) =0.36αa，αb为回归系数，中砂取αa为0.46，αb为0.073.计算水泥用量：取用水量为Wo= 170 kg/m3Co /′=Wo/( w/c)= 170/0.36=472Co = Co/ *（1+0.15）=410Ko= Co/-Co = 472-410=624.计算混凝土砂、石用量：Co+So+Go+Wo+Xo+ Fo =CpSo/( So+ Go)*100%= Sp假定混凝土容重为2440 kg/m3 选取混凝土砂率为42%Co+So+Go+Wo+Fo=2440 ①So/( So+ Go)*100%=42% ②由①、②两式求得So=752，Go=1038式中Co /………每立方米混凝土中胶凝材料用量（kg）；Co ………每立方米混凝土中水泥用量（kg）；So ………每立方米混凝土中细骨料用量（kg）；Go ………每立方米混凝土中粗骨料用量（kg）；Wo ………每立方米混凝土中水用量（kg）；Xo ………每立方米混凝土中外加剂用量（kg）；Fo ………每立方米混凝土中粉煤灰用量（kg）；Cp ………每立方米混凝土假定重量（kg）Sp ………砂率（%）5.计算理论配合比：Co：So ：Go ：Wo ：Xo ：Ko=410：752：1038：170：4.72：62=1.00：1.83：2.53：0.41：0.0116：0.156.确定施工配合比：经试拌，实际用水量为170kg，混凝土实测容重为2441 kg/ m3Co1：So1：Go1：Wo1：Xo1：Ko1=410：752：1038：170：4.72：62=1.00：1.83：2.53：0.41：0.0116：0.15依据标准：JGJ55-2000批准：审核：计算：混凝土配合比设计计算书混凝土标号：C40 使用部位：墩身1.计算混凝土配制强度：fcu,k=fcu,o+1.645*σ=40+1.645*6=49.872.计算水灰比：w/c=αa*fce/( fcu,k+αa*αb* fce)=0.46*45/( 49.87+0.46*0.07*45) =0.40αa，αb为回归系数，中砂取αa为0.46，αb为0.073.计算水泥用量：取用水量为Wo= 170kg/m3Co /′=Wo/( w/c)= 170/0.40=425Co = Co/ *（1+0.15）=370Fo= Co/-Co =425-370=554.计算混凝土砂、石用量：Co+So+Go+Wo+Xo+Fo=CpSo/( So+ Go)*100%= Sp假定混凝土容重为2430 kg/m3 选取混凝土砂率为43%Co+So+Go+Wo+Xo+Fo=2430 ①So/( So+ Go)*100%=43% ②由①、②两式求得So=784，Go=1043式中Co /………每立方米混凝土中胶凝材料用量（kg）；Co ………每立方米混凝土中水泥用量（kg）；So ………每立方米混凝土中细骨料用量（kg）；Go ………每立方米混凝土中粗骨料用量（kg）；Wo ………每立方米混凝土中水用量（kg）；Xo ………每立方米混凝土中外加剂用量（kg）；Fo ………每立方米混凝土中粉煤灰用量（kg）；Cp ………每立方米混凝土假定重量（kg）Sp ………砂率（%）5.计算理论配合比：Co：So ：Go ：Wo ：Xo ：Fo=370：784：1043：170：4.25：55=1.00：2.12：2.82：0.46：0.0115：0.15 6.确定施工配合比：经试拌，实际用水量为170kg，混凝土实测容重为2428 kg/ m3Co1：So1：Go1：Wo1：Xo1：Fo1=370：784：1043：170：4.25：55=1.00：2.12：2.82：0.46：0.0115：0.15依据标准：JGJ55-2000批准：审核：计算：。
C30配合比计算案例(C30混凝土配合比设计计算书)
一、设计依据普通混凝土配合比设计规程《JGJ55-2011》二、设计目的和要求（1）设计坍落度180±20mm;（2）混凝土设计强度为30MPa°三、材料（1）水泥：P.042.5,28d胶砂抗压强度48.6MPa,安定性合格；（2）砂：II区中砂，细度模数2.6；（3）碎石：最大粒径25mm,连续级配；（4）外加剂：聚竣酸高性能减水剂，固含量12%,掺量1.8%,减水率25%；（5）粉煤灰：F-H级粉煤灰，细度18.3%,需水量比99%；（6）粒化高炉矿渣粉：S95级，流动度比98%,28d活性指数101%；（7）拌和水：饮用水。
四、配合比设计计算（一）计算配制强度（fbu,O）由于缺乏强度标准差统计资料，因此根据《规程》表4.0.2选择强度标准差O为5.0MPa o表4.0.2C25-C45C5O-C55Σ 4.0 5.0 6.0根据公式fcu,02fcu,k+1.645B式中：fcu,0——混凝土试配强度（MPa）fcu,k ----- 设计强度（MPa）6 ----- 标准差，取5试配强度：fcu,0=fcu,k+l∙645σ230+1.645X5238.2（MPa）（二）混凝土水胶比（W/B）（1）确定矿物掺合料掺量应根据《规程》中表3.0.5-1的规定，并考虑混凝土原材料、应用部位和施工工艺等因素来确定矿物掺合料掺量。
表最大掺量（%）采用硅酸盐水泥采用普通硅酸盐水泥≤0.404535粉煤灰>0.404030粒化高炉矿渣≤0.406555粉>0.405545钢渣粉—3020磷渣粉—3020硅灰—1010≤0.406555复合掺合料>0.405545注：1采用其它通用硅酸盐水泥时，宜将水泥混合材掺量20%以上的混合材量计入矿物掺合料；2复合掺合料各组分的掺量不宜超过单掺时的最大掺量；3在混合使用两种或两种以上矿物掺合料时，矿物掺合料总掺量应符合表中复合掺合料的规定。
体积法质量法计算配合比
体积法质量法计算配合比配合比是指在混凝土配制过程中，各种材料按照一定比例进行配合。
常用的计算配合比的方法包括体积法和质量法。
体积法是根据各种材料的体积比例来计算配合比的方法。
具体步骤如下：1.确定混凝土的设计强度等级和要求。
根据工程设计的要求，确定混凝土的设计强度等级以及所需的抗压强度、抗折强度等。
2.确定材料比例。
根据混凝土的设计强度等级和要求，按照设计规格中所规定的各种材料的最大粒径、配合要求、施工条件等因素，确定混凝土中各种材料的比例。
3.计算每种材料的体积。
根据设计要求中所规定的每个材料的最大粒径和材料的堆积密度，计算每种材料的体积。
如水泥的体积可通过质量除以单位体积(Kg/m³)得到，砂的体积可以通过质量除以单位体积(Kg/m³)得到，骨料的体积可以通过质量除以单位体积(Kg/m³)得到。
4.根据各种材料的体积比例计算配合比。
将各种材料的体积除以总体积，得到各种材料的体积比例。
将各种材料的体积比例表示为整数比例或小数比例。
5.检查配合比的合理性。
根据混凝土设计的要求比较材料的配合比是否合理，是否满足设计强度等级和要求。
质量法是根据各种材料的质量比例来计算配合比的方法。
具体步骤如下：1.确定混凝土的设计强度等级和要求。
根据工程设计的要求，确定混凝土的设计强度等级以及所需的抗压强度、抗折强度等。
2.确定材料比例。
根据混凝土的设计强度等级和要求，按照设计规格中所规定的各种材料的最大粒径、配合要求、施工条件等因素，确定混凝土中各种材料的比例。
3.计算每种材料的质量。
根据设计要求中所规定的每个材料的最大粒径和材料的单位体积质量，计算每种材料的质量。
如水泥的质量可以通过体积乘以单位体积质量得到，砂的质量可以通过体积乘以单位体积质量得到，骨料的质量可以通过体积乘以单位体积质量得到。
4.根据各种材料的质量比例计算配合比。
将各种材料的质量除以总质量，得到各种材料的质量比例。
混凝土配合比设计与计算
混凝土配合比设计与计算一、引言混凝土作为建筑中最常用的材料之一，其配合比设计与计算是混凝土工程中不可或缺的环节。
合理的混凝土配合比设计可以保证混凝土的强度、耐久性、抗渗性等性能指标达到设计要求，同时还可以控制混凝土的成本和施工难度。
本文将详细介绍混凝土配合比设计与计算的相关内容，包括配合比设计的原则、计算方法、配合比调整等方面。
二、配合比设计的原则1.强度原则混凝土的配合比设计首要考虑的是混凝土的强度需求。
一般来说，混凝土的强度指标包括28天抗压强度、28天抗拉强度、28天抗弯强度等。
在进行配合比设计时，应根据具体工程的要求，确定混凝土的强度等级，并根据该等级确定混凝土的配合比。
2.工作性原则混凝土的工作性是指混凝土的流动性、可塑性、坍落度等指标。
在配合比设计时，应根据具体施工要求和混凝土的使用环境，确定混凝土的工作性指标，并通过配合比设计来实现。
3.耐久性原则混凝土的耐久性是指混凝土在使用过程中的抗冻融、抗渗透、耐化学侵蚀等指标。
在进行配合比设计时，应根据具体使用环境和对混凝土耐久性的要求，确定混凝土的配合比，以满足耐久性要求。
4.成本原则混凝土的成本是指混凝土材料的采购成本、混凝土生产成本、施工成本等。
在进行配合比设计时，应根据具体工程的经济效益和成本控制要求，确定混凝土的配合比。
三、配合比设计的计算方法1.配合比计算基础混凝土的配合比计算基础包括水泥用量、水用量、骨料用量、粉煤灰用量、矿渣粉用量、掺合料用量等。
2.配合比计算方法（1）确定水灰比水灰比是指混凝土中水与水泥的重量比。
水灰比的大小直接影响混凝土的工作性、强度和耐久性等性能指标。
一般来说，水灰比越小，混凝土的强度和耐久性越好，但工作性会有所下降。
确定水灰比的方法一般是根据混凝土的强度等级和工作性要求，参考相应的混凝土配合比表来确定。
（2）确定骨料配合比骨料配合比是指混凝土中骨料与水泥、粉煤灰、矿渣粉等掺合料的重量比。
骨料的种类、粒径、含水率等因素都会影响混凝土的强度和耐久性等性能指标。
配合比计算步骤
配合比设计计算步骤一、确定计算配合比1. 确定砼配制强度（f cu,o）f cu,o = f cu,k+1.645σ式中f cu,o—混凝土配制强度（MPa）；f cu,k —混凝土立方体抗压强度标准值（MPa）；σ—混凝土强度标准差（MPa）。
混凝土σ可按表6.8.1取值。
表6.8.1 混凝土σ取值2.确定水灰比（W／C）αa、αb－－－－回归系数，可按表6.8.2采用。
表6.8.2 回归系数αa和αb 选用表为了保证混凝土的耐久性，水灰比还不得大于表6.18中规定的最大水灰比值，如计算所得的水灰比大于规定的最大水灰比值时，应取规定的最大水灰比值。
3. 选定砼单位拌和用水量（m w0）（1）干硬性和塑性混凝土用水量的确定根据所用骨料的种类、最大粒径及施工所要求的坍落度值，查表6.8.3、6.8.4选取1m3混凝土的用水量。
表6.8.3 干硬性混凝土的用水量表6.8.4 塑性混凝土的用水量（2）流动性和大流动性混凝土的用水量计算a.以表6.8.4中坍落度90mm的用水量为基础，按坍落度每增大20mm，用水量增加5kg，计算出未掺外加剂时混凝土的用水量。
b.掺外加剂时的混凝土用水量按下式计算：m wa=m w0(1-β)式中m wa——掺外加剂时，每1m3混凝土的用水量(kg/m3 ) ；m w0——未掺外加剂时，每1m3混凝土的用水量(kg/m3 ) ；β——外加剂的减水率（％），应经试验确定。
4.确定单位水泥用量（ m c0）未保证混凝土的耐久性，由上式计算求得的 m c0还应满足表6.6.1规定的最小水泥用量，如计算所得的水泥用量小于规定的最小水泥用量时，应取规定的最小水泥用量值。
5. 确定砂率（ßs）（1）查表法—根据骨料的种类、最大粒径、水灰比按表6.8.5选用。
表6.8.5 混凝土的砂率（％）（2）计算法α：拨开系数。
机械拌和取1.1～1.2；人工拌和1.2～1.4。
6. 计算单位砂、石用量（1）体积法（2）质量法根据以上公式可计算出单位砂、石用量m g0、m s0。
混凝土初步配合比计算

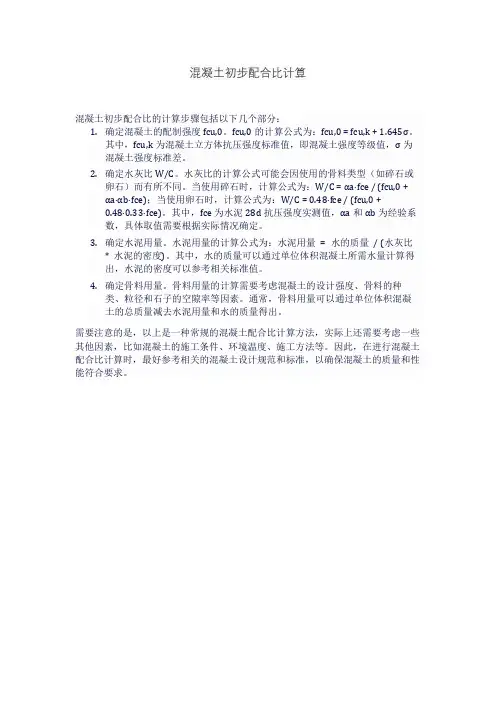

混凝土初步配合比计算
混凝土初步配合比的计算步骤包括以下几个部分：
1.确定混凝土的配制强度fcu,0。
fcu,0的计算公式为：fcu,0 = fcu,k + 1.645σ。
其中，fcu,k为混凝土立方体抗压强度标准值，即混凝土强度等级值，σ为
混凝土强度标准差。
2.确定水灰比W/C。
水灰比的计算公式可能会因使用的骨料类型（如碎石或
卵石）而有所不同。
当使用碎石时，计算公式为：W/C = αa·fce / (fcu,0 +
αa·αb·fce)；当使用卵石时，计算公式为：W/C = 0.48·fce / (fcu,0 +
0.48·0.33·fce)。
其中，fce为水泥28d抗压强度实测值，αa和αb为经验系
数，具体取值需要根据实际情况确定。
3.确定水泥用量。
水泥用量的计算公式为：水泥用量= 水的质量/ (水灰比
* 水泥的密度)。
其中，水的质量可以通过单位体积混凝土所需水量计算得
出，水泥的密度可以参考相关标准值。
4.确定骨料用量。
骨料用量的计算需要考虑混凝土的设计强度、骨料的种
类、粒径和石子的空隙率等因素。
通常，骨料用量可以通过单位体积混凝
土的总质量减去水泥用量和水的质量得出。
需要注意的是，以上是一种常规的混凝土配合比计算方法，实际上还需要考虑一些其他因素，比如混凝土的施工条件、环境温度、施工方法等。
因此，在进行混凝土配合比计算时，最好参考相关的混凝土设计规范和标准，以确保混凝土的质量和性能符合要求。
混凝土配合比计算方法,普通混凝土配合比设计规程
混凝土配合比计算方法，普通混凝土配合比设计规程普通混凝土定义普通混凝土是指用水泥作胶凝材料，砂、石作集料;与水(加或不加外加剂和掺合料)按一定比例配合，经搅拌、成型、养护、硬化而得的具有一定结构强度的结构或者构件，也称水泥混凝土，它广泛应用于工业和民用建筑以及一般构筑物配合比设计的基本资料。
混凝土是非均质的三相体，即固体、液体和气体。
两种相接触的面称为界面，混凝土中界面的存在是无法避免的，对混凝土性能产生不良影响。
混凝土拌合物三相所占的体积大致为，固相占总体积的73%~84%、液相占15%~22%、气相占1%~5%。
三相的体积并非一成不变，在建筑后的凝结硬化过程中，三相所占的体积将不断的发生变化，但终凝以后变化减少，表现为总体积和液相在减少，而气相却在增加，主要是液相流失、蒸发和被固相所吸收造成。
另外，三相的体积也会随环境条件的变化而发生变化。
三相体积的改变是混凝土产生裂缝主要原因之一，尤其是混凝土产生终凝之前较为明显(即通常认为随行收缩，干燥收缩等引起的裂缝)，但这种裂缝如果在浇筑后及时采取有效的养护措施，能够获得明显的控制效果。
在进行混凝土配合比的设计，就是在满足相关要求的前提下，尽量减少三相体体积的变化，通过试样将三相体得体积调整到最佳比例。
普通混凝土配合比设计的依据1)混凝土设计强度等级2)工程特征(工程所处环境、结构断面、钢筋最小净距等)3)水泥品种和强度等级4) 砂、石的种类规格、表观密度以及石子最大粒径5)施工方法一、混凝土配合比设计依据:《普通混凝土配合比设计规程》(JGJ-55-2011) 《混凝土结构施工质量验收规范》(GB 50204-2015) 《混凝土质量控制标准》(GB 50164-2011)《普通混凝土拌和物性能试验方法》(GB/T50080-2002) 《普通混凝土力学性能试验方法》(GB/T 50081-2002)《混凝土强度检验评定标准》(GB/T50107-2010)和砂、石、外加剂、掺合料的相关标准。
配合比计算公式
——————————水泥混凝土配合比设计（假定质量法）———————一、设计要求：混凝土强度fcu,k＝35.0（MPa）水泥强度等级fce,g＝42.5（MPa）石料类型：碎石石料最大粒径：31.5（mm）砂类型：中砂坍落度：40（mm）二、计算配合比：1.假定混凝土质量：选取每立方米混凝土假定质量为Mp＝2450.0（kg）2.计算混凝土配制强度：混凝土强度标准差σ＝5.0（MPa）混凝土配制强度fcu,o＝fcu,k＋1.645×σ＝43.2（MPa）3.计算水灰比：水泥强度等级富余系数γc＝1.13水泥28d抗压强度fce＝γc×fce,g＝48.0（MPa）水灰比公式系数αa＝0.46，αb＝0.07水灰比w/c＝αa×fce／（fcu,o＋αa×αb×fce）＝0.49选取水灰比w/c＝0.394.选取用水量：选取用水量Mw＝146.0（kg）5.计算水泥用量：水泥用量Mc＝Mw／(w/c)＝374.4（kg）6.选取砂率，计算砂用量：选取砂率βs＝32.7（%）由质量法公式Mc＋Ms＋Mg＋Mw＝Mp推导出（Ms＋Mg）＝Mp－Mc－Mw＝1929.6（kg）砂用量Ms＝（Ms＋Mg）×βs＝631.0（kg）7.计算石料用量：石料用量Mg＝（Ms＋Mg）－Ms＝1298.6（kg）三、配合比（每立方米混凝土材料质量比）：水泥∶砂∶石子∶水＝374.4∶631.0∶1298.6∶146.0＝1∶1.69∶3.47∶0.39四、混凝土表观密度计算值＝水泥＋砂＋石子＋水＝2450.0（kg/m3）。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
配合比的设计计算
按照工程项目提出的混凝土强度等级和技术要求,根据原材料的检验结果和施工条件,并以实践工作中总结出来的技术参数(没有时可参考标准或其他资料) 进行配合比的计算工作。
具体方法有两种,即绝对体积法和假定容重法。
现在重点介绍假定容重法,是指计算砂石用量时是以假设每m3 混凝土的重量为依据的。
由于新疆地区混凝土主要是使用卵石,故计算中以卵石为准,混凝土试验和配合比中的骨料均以干燥状态为准。
首先根据混凝土设计强度等级f cu , k和标准差σ(混凝土强度等级不大于C25 时不小于2. 5 MPa ,混凝土强度等级不小于C30时不小于3. 0 MPa ;无统计资料时按国标《混凝土结构工程施工及验收规范》的规定取用) 计算混凝土的配制强度f cu , o ≥f cu , k +1. 645σ;然后根据混凝土的配制强度f cu , o和水泥的实际强度等级f ce及回归系数αa ,αb 计算水灰比:
W/ C =αaf ce/ ( f cu , o +αaαbf ce)
= 0. 48 f ce/ ( f cu , o + 0. 48 ×0. 33 f ce)
= 0. 48 f ce/ ( f cu , o + 0. 158 f ce) 。
计算水灰比如小于J GJ 552000 普通混凝土配合比设计规程规定的最大值,则可以采用。
知道了水泥灰就可以根据《普通混凝土配合比设计规程》给出的用水量参考数据或自己的经
验数据计算出水泥用量。
砂率是砂子的用量和砂石总重量之比,当无使用经验时可参考《普通混凝土配合比设计
规程》给出的参考值。
最后按假定容重法计算砂石的重量,假定容重的计算依据是以混凝土的容重为单位体积中的水、水泥、砂子、石子重量的总和,无经验数据时,可取2 400 kg/ m3～2 480 kg/ m3 ,如加
引气剂或粉煤灰容重有所下降。
2. 4 试配
由于混凝土是多种材料组成的非匀质材料,加上水泥是一种活性胶凝材料,所以计算出来的配合比是依据过去的经验参数计算出来的理论数值,它与现场生产条件之间有较大的偏差,所以必须用生产中使用的各种原材料,通过混凝土的试配来检验计算出来的配合比性能是否
能够达到设计要求。
进行试配,首先应进行试拌以检查拌合物的性能。
当试拌得出的拌合物坍落度不能满足要求或粘聚性和保水性不好时,应在保证水灰比不变的情况下,调整用水量和砂率直到符合要求。
然后提出供混凝土强度试验用的基准配合比。
混凝土强度试验时至少应采用三个不同配合比,一个是基准配合比,另外两个配合比的水灰比比基准配合比分别增加和减少0. 05 ;用水量不变,砂率分别增加和减少1 %。
当不同水灰比的混凝土拌合物坍落度与要求值的差超过允许偏差时,可通过增、减用水量进行调整。
混
凝土强度试验时,每种配合比至少应制作一组试件标养到28 d 时试压。
2. 5 配合比的调整与确定
通过前面的试配工作,要对基准混凝土配合比作二次修正(强度修正和容重修正) ,才能最
终确定实际使用的施工配合比。
根据试验得出的混凝土28 d 强度与其对应的灰水比( C/ W)关系,用作图法或计算法求出与配制强度相对应的灰水比,用此灰水比的倒数(水灰比) 重新计算出来的配合比就是经过强度修正的配合比。
先计算根据试配结果对应水灰比的实测容重与假定容重的比值K ,再将每种材料用量均乘以修正系数K ,即得出最终的施工配合比。
