物料编码管理规范

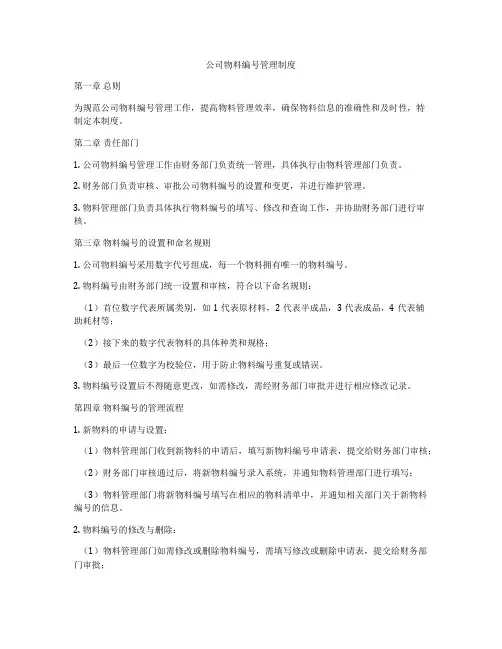

公司物料编号管理制度
公司物料编号管理制度第一章总则为规范公司物料编号管理工作，提高物料管理效率，确保物料信息的准确性和及时性，特制定本制度。
第二章责任部门1. 公司物料编号管理工作由财务部门负责统一管理，具体执行由物料管理部门负责。
2. 财务部门负责审核、审批公司物料编号的设置和变更，并进行维护管理。
3. 物料管理部门负责具体执行物料编号的填写、修改和查询工作，并协助财务部门进行审核。
第三章物料编号的设置和命名规则1. 公司物料编号采用数字代号组成，每一个物料拥有唯一的物料编号。
2. 物料编号由财务部门统一设置和审核，符合以下命名规则：（1）首位数字代表所属类别，如1代表原材料，2代表半成品，3代表成品，4代表辅助耗材等；（2）接下来的数字代表物料的具体种类和规格；（3）最后一位数字为校验位，用于防止物料编号重复或错误。
3. 物料编号设置后不得随意更改，如需修改，需经财务部门审批并进行相应修改记录。
第四章物料编号的管理流程1. 新物料的申请与设置：（1）物料管理部门收到新物料的申请后，填写新物料编号申请表，提交给财务部门审核；（2）财务部门审核通过后，将新物料编号录入系统，并通知物料管理部门进行填写；（3）物料管理部门将新物料编号填写在相应的物料清单中，并通知相关部门关于新物料编号的信息。
2. 物料编号的修改与删除：（1）物料管理部门如需修改或删除物料编号，需填写修改或删除申请表，提交给财务部门审批；（2）财务部门审核通过后，根据实际情况进行相应的修改或删除操作，并通知相关部门进行调整。
3. 物料编号的查询与监控：（1）物料管理部门负责对物料编号进行定期检查和监控，确保物料编号的准确性和完整性；（2）对于异常情况或错误物料编号，需及时进行纠正和处理，并通知相关部门注意。
第五章物料编号的使用要求1. 严格按照物料编号管理制度执行，不得私自设置、修改或删除物料编号。
2. 物料管理部门负责对相关人员进行物料编号管理培训，确保他们理解并遵守公司的物料编号管理制度。
采购物料编码管理制度
采购物料编码管理制度一、总则为了规范公司采购物料编码管理工作，提高采购效率，减少采购成本，制定本管理制度。
二、适用范围本管理制度适用于公司内各部门的采购工作。
三、编码原则1. 简洁明了：编码应简洁明了，易于识别和记忆。
2. 规范统一：编码应按照规范统一的规则进行设置，以确保所有部门之间的一致性。
3. 分类明确：编码应按照物料的类别、用途、规格等进行分类，使其在管理中能够更加清晰明了。
四、编码规则1. 物料类别：公司应根据物料的类别进行分类编码，如原材料、半成品、成品等。
2. 物料用途：根据物料的用途进行分级编码，如生产用、办公用、维修用等。
3. 物料规格：对于规格较多的物料，可以在编码中加入规格信息，以便于区分和识别。
五、编码管理1. 物料编码的设置：公司应设立专门的编码管理部门或委托专业机构进行相应的设置和管理。
2. 物料编码的变更：如有物料信息变更或调整，应及时对物料编码进行相应调整，并通知相关部门。
3. 物料编码的维护：公司应定期对物料编码进行维护和更新，确保其准确性和时效性。
六、编码使用1. 采购流程：在采购流程中应使用规范的物料编码，确保采购的准确性和及时性。
2. 库存管理：在库存管理中应使用规范的物料编码，便于库存的清点和管理。
3. 盘点调整：在盘点调整过程中，应对物料编码进行核对，确保盘点的准确性。
七、责任与义务1. 编码管理部门：负责对物料编码进行设置、维护和更新，并保证其准确性和时效性。
2. 采购部门：负责在采购流程中使用规范的物料编码，确保采购的准确性和及时性。
3. 仓储管理部门：负责在库存管理和盘点调整过程中使用规范的物料编码，确保库存的准确性和管理的顺利进行。
八、违规处理对于在采购物料编码管理过程中有违规操作或不当行为的部门或个人，公司将根据情节轻重进行相应的处理，严重者将追究法律责任。
九、附则本管理制度自发布之日起正式实施，如有需要调整，应经公司相应部门的审核后方可进行。
物料代码管理制度
物料代码管理制度一、为了规范和统一公司内部的物料代码管理工作，提高物料管理效率，保障公司物料管理的准确性和规范性，特制定本制度。
二、适用范围本制度适用于公司的所有物料编码管理工作。
三、编码管理的原则1. 原则上，公司内所有物料应统一进行编码管理；2. 编码应简单明了、清晰易读，便于查找和识别；3. 物料编码应与采购、库存、生产等相关系统相结合，确保编码的唯一性和准确性；4. 对于已有的物料编码，应保留并进行规范化管理。
四、编码管理的具体规定1. 新物料编码申请（1）申请部门应填写《物料编码申请表》，列明物料的基本信息、用途、所属分类等内容，并由申请部门经理审核、签字；（2）物料编码由公司物料编码管理人员进行编制，遵循简单直观、逻辑清晰的原则，并根据实际情况确定编码规则；（3）完成编码后，公司物料编码管理人员将编码信息录入相关系统，并于3个工作日内通知申请部门。
2. 物料编码变更（1）若物料编码需要变更，申请部门应填写《物料编码变更申请表》，说明变更的原因和必要性，并由部门经理审核、签字；（2）经审核通过后，公司物料编码管理人员将完成变更并做好相应的系统更新工作。
3. 物料编码查询（1）各部门可通过公司内部系统或向物料编码管理人员咨询的方式进行物料编码的查询，保证及时准确的获得相关信息；（2）物料编码管理人员应定期检查编码信息的准确性和完整性，如有错误应及时进行更正。
4. 物料编码管理责任（1）申请部门应对所编制的编码信息进行审核和确认，并对编码的正确性和合规性承担责任；（2）公司物料编码管理人员应认真负责地完成编码工作，确保编码的及时性、准确性和唯一性。
五、监督和检查（1）公司管理人员应定期对物料编码管理情况进行检查，并对存在的问题进行整改；（2）公司物料编码管理人员应定期对编码信息进行核查和清理，确保信息的准确和完整。
六、物料编码管理的处罚和奖励对于违反物料编码管理制度的行为，公司将依据公司相关规定给予相应的处罚；对在物料编码管理工作中表现突出的个人和部门，公司将给予适当的奖励。
物料编码管理规范
5.2 新增物料申请流程
任何新增物料和升版的定制件均需先向元件部提交物料编码申请，执行新增元件申请流 程和定制件审批流程，参考《产品硬件可靠性的维护和提升验证程序》 。
5.3 元件批准状态
在 PDM 系统元件库中，将单个物料均视为一个元件，每个元件都有一个“批准状态” 属性。该批准状态分为五个等级，即优先、可选、限选、试用、停选和禁用。元件的批准状 态等级由元件工程师根据各类电子元件标准、技术研发部和运营部品质反馈以及供应链采购 情况等信息进行评定。
1）优选，该元件可靠性高，库存量大，在公司多个产品中有成功应用，且处于供应商 量产阶段。
5.6 磁性元件型号及承认
5.6.1 磁性元件型号 磁性元件（包括电感和变压器）作为一类特殊的定制件，除了其物料编码带版本后缀
Y1Y2 外，其 CPS 内部元件型号，其型号定义如下：
SC20K - T 01
流水号 T，变压器 L，电感 项目代号 磁性元件型号在新编码申请时，由元件工程师依据元件类型及流水号制定，研发工程 师依据编号和型号编制磁性元件技术规格书及其文件号，其文件号形式为： 80402 SC20K - T01
流水号 功能字母缩写 项目代号 元件类型
B：PCBA 型号 印制电路板组件的型号与印制电路板光板是对应的，仅是省去了“PCB-”，型号定义如 下：
SC20KTL - C 1
流水号，不同项目之间会有借用电路板的情况。例如，100KW 逆变器的控制板 的光板与 20KW 逆变器的控制板的光板是完全一样的，这种情况称为相互借用。对于相互借 用的电路板，以最先申请编码时定义的型号为准，若 20KW 项目最先申请控制板光板编码， 其型号定义为 PCB-SC20KTL-C1，PCBA 组件型号定义为 SC20KTL-C1，而 100KW 控制板光板的 型号仍为 PCB-SC20KTL-C1，但其 PCBA 组件型号定义为 SC100KTL-C1。
物料编码管理制度模板
物料编码管理制度模板一、目的为了规范公司物料管理，提高物料识别效率，确保物料信息的准确性和一致性，特制定本物料编码管理制度。
二、适用范围本制度适用于公司内所有物料的编码工作，包括原材料、半成品、成品、辅助材料等。
三、编码原则1. 唯一性：每种物料的编码必须唯一，不得重复。
2. 稳定性：编码一旦确定，不得随意更改。
3. 可扩展性：编码系统应具备一定的扩展性，以适应公司发展需要。
4. 简单性：编码应简洁明了，便于理解和记忆。
5. 通用性：编码应具备一定的通用性，便于内外部交流。
四、编码结构物料编码由以下几部分组成：1. 类别码：表示物料的类别。
2. 系列码：表示物料的系列或产品线。
3. 规格码：表示物料的具体规格或型号。
4. 版本码：表示物料的版本或修订状态。
五、编码规则1. 类别码：由2位数字或字母组成，代表物料的大类。
2. 系列码：由2位数字或字母组成，代表物料所属的系列或产品线。
3. 规格码：由3位数字组成，代表物料的具体规格或型号。
4. 版本码：由1位字母组成，代表物料的版本或修订状态。
六、编码流程1. 提交申请：需要编码的物料由使用部门填写《物料编码申请表》。
2. 审核评估：物料管理部门对申请表进行审核，评估物料编码的必要性和合理性。
3. 编码分配：审核通过后，物料管理部门根据编码规则进行编码分配。
4. 通知确认：将分配的编码通知使用部门，并确认无误。
5. 系统录入：将确认的编码录入物料管理系统。
七、编码变更管理1. 变更申请：若需变更物料编码，由使用部门提出申请，并说明变更原因。
2. 审核批准：物料管理部门对变更申请进行审核，必要时组织相关部门讨论。
3. 变更实施：审核批准后，由物料管理部门负责实施编码变更，并更新系统信息。
4. 通知相关部门：变更完成后，通知所有相关部门，并确保变更信息的传达。
八、监督与执行1. 物料管理部门负责本制度的执行监督，确保编码的正确使用。
2. 对违反编码管理制度的行为，物料管理部门有权要求其改正，并记录在案。
公司物料编码通用规范
本规范规定了公司在研发、采购、生产、仓储中所有物料的通用编码规则，便于物料的采购、跟进、验收、查询、领发、盘点、储存等工作，方便物料的电脑化管理，提高工作效率。
物料编码必须遵守物料编码的原则，合理的物料编码，必须具备下列基本条件：是指一个物料编码只能代表一种物料，同一种物料只能找到一个物料编码，而绝无一种物料有数个物料编码，或者一个物料编码有数种物料。
编码的目的在于将物料化繁为简，便于物料的管理，因此物料编码在应用文字符号或者数字上应力求简单明了，这样可节省阅读、填写、录入的时间，并可减少其中的错误机会。
在物料编码时，所有的物料都应有物料编码可归，这样的物料编码才干完整。
若某些物料找不到赋予的物料编码，则物料编码缺乏完整性。
物料编码要考虑到未来新产品发展和产品规格的变更而发生物料扩展或者变动的情形。
本编码系统格式基本由分类码、规格码、制程码三部份组成，力求尽可能反应物料的特征。
分类码包括大分类、小分类代码；规格码包含物料的规格、属性；制程码是便于区分同种物料不同工艺 (如成形、封装等)；当供应商需要加以区别时普通采用重新编码。
编码采用 24 个大写英文字母 1、0 混淆)与阿拉伯数字0~9 混合使用，固定长度 13 主要采用暗示编码法(即从编码中可以获取物料的相关信息)。
C② ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨ ⑩ ⑪ ⑫制程码(1~9,A~M)码规格码细分类码(1~9,A~H)小分类码(01~99)大分类码(C1~C9)根据公司现有的物料结构，以 C(公司全拼首字母) +1~9 的组合作为物料的大类代码 (物料编码前二位代码) ,第二位编码 9 之后扩展从字母 A 开始挨次添加。
“C1”—塑胶件、金属件类“C2”—PCB、连接线、接插件、磁性材料类“C3”—开关、按键、传感器、继电器“C4”—电阻、电容、电感、保险丝、电位器、晶振类“C5”—三级管、二极管、 MOS 管、 IC 类“C6”—辅料、包装材料、标识类“C7”—灯具、仪表、电工器件(风扇、制热器件、制冷器件、变压器、线圈等)“C8”—半成品(机电、电源适配器、 PCBA、LCD 屏、摄像头、控制器等)“C9”—成品细分类及编码外观件1外观件1细分类及编码控制板 PCB013小分类及编码... ...接插件 磁性材料 ...03 04 ...传感器 继电器 ...03 04 ...电感 保险 电位器03 04 05MOS 管 IC ...03 04 ...标识 ...03 ...电工件 ...03 ...电源适配器 LCD 屏 控制器03 04 05......对应大分类C1C2C3C4C5C6C7C8C9金属件02连接线02按键02电容02二极管02包装材料02仪表02PCBA02C00202塑胶件01PCB01开关01电阻01三级管01辅料01灯具01机电01C00101晶振06摄像头06塑胶件 01金工件 02标准件 3 标准件3 结构件 2 结构件 2接口板4信号板5驱动板2 电源板1小分类及编码小分类及编码 ... ... ......... ...细分类及编码屏蔽线4 插头 (针) 接插件 034 细分类及编码铁氧体磁芯磁性材料 041细分类及编码波段开关4静电电容 式按键盘4湿度 传感器4过电流继 电器4 小分类及编码 细分类及编码碳膜电 金属膜 玻璃釉电阻 01 阻 电阻 电阻1 2 3 4 5 6瓷介 聚丙烯 贴片电容电容 02 电容 电容1 2 3 4 5 6环形电感 贴片电感 1 2 3 4 ...玻璃保 微型保 自恢复保保险 04 险丝管 险丝管 险丝 ...1 2 3 ... 线绕电 非线绕电位器 05 位器 电位器 ...1 2 ...石英 陶瓷晶振 06 晶振 晶振 ...1 2 ...按钮开关 1机械式按键 1光电位置 传感器1 中间继电器 1 延时开关2薄膜式按键2温度传感器2 时间继电器2 限位开关3橡胶式按键3加速度 传感器3热继电器3 开关 01按键 02传感器 03继电器 04接地线 ...6 ...接地柱 电池座 ...6 7 ...电感 03 电感 电感 ...电子线 1插座(孔) 1 电源线 2插座(针) 2 排线3 插头 (孔) 3 小分类及编码 连接线 02信号线 5保险丝座 5 线绕电阻 熔断电阻 压敏电阻涤纶电容 电解电容 钽电容热敏电阻7 小分类及编码 小分类及编码磁珠2固定 可变拨动开关网络电阻85... ... ...... ......... ... ......... ...中功率2检波2N 沟道增强型2乘法器2辅料/包装材料/标识小分类及编码裸线刷类油类辅料01包装02标识03...小分类及编码机电 01细分类及编码机电...细分类及编码照明灯4变压器4小分类及编码010203指示灯3制冷器件3LED 灯2......制热器件2UV 灯1气压表1风扇1加湿器 ...6 .........线圈5细分类及编码溶剂套管5 6扎带装箱清单5 6小分类及编码01020304大功率3稳压3P 沟道耗尽型3集成稳压器3小功率1整流1N 沟道耗尽型1运算放大器1光电4P 沟道增强型4定时器4胶2木箱2条码2焊料1纸箱1铭牌1胶纸3泡沫3信号发生器5说明书4细分类及编码7 8 9逻辑门6捆扎4开关6发光5ASIC8PLD7...........................⑤ ⑥ ⑦ ⑧ ⑨ ⑩⑤ ⑥ ⑦⑤型号+参数码尺寸码形状码细分类及编码............小分类及编码C001 01 C002 02 C001 1 C002 1电源适配器02 PCBA 03 LCD 屏04 摄像头05 控制器061电源适配器 1PCBA1LCD 屏1摄像头1控制器1.................................⑧ ⑨ ⑩ ⑪分别取型号和参数的前两位，共凑齐 4 位，不足 4 位补 0。
物料编码管理办法
物料编码管理办法一、前言物料编码是企业中重要的管理工具，它对于物料的分类、追溯、查询、统计等方面具有重要作用。
为了规范企业物料编码管理，提高工作效率和准确性，制定本《物料编码管理办法》。
二、原则1. 统一性原则为了方便管理和使用，企业应统一物料编码管理制度，确保不同部门之间物料编码的统一性和一致性。
2.层次性原则物料编码应按照一定的层次结构进行分类，确保物料编码的层次性，方便查询和管理。
3.简洁性原则物料编码应尽量简洁明了，避免过长过复杂的编码，以便于识别和记忆。
三、编码规则1. 产品组别编码产品组别编码是物料编码的最高级别，用于区分不同产品组别。
通常采用一位数字表示，如1表示电子产品，2表示机械产品等。
2. 类别编码类别编码是基于产品组别编码的二级分类，用于区分不同的产品类别。
通常采用两位数字表示，如10表示手机，20表示电脑等。
3. 子类别编码子类别编码是基于类别编码的三级分类，用于进一步细分不同的产品子类别。
通常采用两位数字表示，如1001表示智能手机，1002表示功能手机等。
4. 物料编码物料编码是基于子类别编码的最底层分类，用于唯一标识不同的物料。
通常采用六位数字表示，如100101表示某款智能手机的具体型号。
四、编码管理流程1. 创建编码规则企业应根据自身业务需求，结合物料分类情况，设计适合自己的物料编码规则，并明确编码规则的层次结构和编码范围。
2. 分配编码权限企业应根据部门职责，设定不同部门或人员的编码权限，确保编码的统一性和准确性。
同时，应建立相关的编码管理制度，明确编码管理的责任和流程。
3. 编码录入物料编码的录入应由专人负责，确保编码的正确性和唯一性。
录入时，应填写完整的物料信息，包括物料名称、规格、单位、供应商等。
4. 编码查询和修改企业应建立完善的物料编码查询系统，方便各部门快速查询物料编码和相关信息。
同时，对于有需求的编码修改，应进行严格的审核和审批。
5. 定期维护与更新为了保证编码的准确性和时效性，企业应定期进行编码的维护和更新工作，对不再使用的物料进行清理，对新物料进行编码。
物料编码管理制度模板
一、总则为了规范企业内部物料编码管理，提高物料管理的效率，确保物料信息的准确性和一致性，特制定本制度。
二、管理职责1. 物料编码管理部门负责制定物料编码管理制度，指导、监督和检查物料编码的实施。
2. 各相关部门根据本制度要求，负责本部门物料编码的实施和管理工作。
三、物料编码规则1. 物料编码应采用数字、字母和符号组合的方式，简洁明了，易于识别。
2. 物料编码长度一般不超过20位，具体长度根据实际情况确定。
3. 物料编码应遵循以下原则：（1）唯一性：同一物料只对应一个编码，确保物料信息的准确性。
（2）系统性：编码结构清晰，便于物料分类和管理。
（3）可扩展性：编码系统应具有一定的可扩展性，以适应企业发展的需要。
四、物料编码申请与审批1. 物料编码申请：（1）各部门根据实际需要，向物料编码管理部门提交物料编码申请。
（2）申请内容包括：物料名称、规格型号、类别、用途等。
2. 物料编码审批：（1）物料编码管理部门对申请材料进行审核，确认编码的唯一性和合理性。
（2）审核通过后，将编码信息录入物料编码数据库。
（3）审核未通过，退回申请，并说明原因。
五、物料编码的使用与管理1. 物料编码在采购、生产、销售、库存等环节中统一使用。
2. 物料编码管理部门负责物料编码数据库的维护和更新。
3. 各相关部门应确保物料编码信息的准确性，及时反馈编码使用过程中发现的问题。
六、奖惩措施1. 对严格遵守物料编码管理制度，有效提高物料管理效率的部门和个人给予奖励。
2. 对违反物料编码管理制度，造成物料信息混乱、损失或延误生产等后果的部门和个人，视情节轻重给予处罚。
七、附则1. 本制度自发布之日起实施。
2. 本制度由物料编码管理部门负责解释。
3. 各相关部门应结合本部门实际情况，制定相应的物料编码实施细则。
4. 本制度如有未尽事宜，由物料编码管理部门负责修订。
5. 本制度解释权归物料编码管理部门所有。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
文件修订记录修订日期 修订内容明细 修订原因 页码 版次 修订人 审核人批准：日期：审核：日期： 编制：日期：为增强物料资料的正确性，物料的领发、验收、请购、跟催、盘点、储存、记录等一切物料之活动均有物料编码可以查核，物料数据更加正确。
物料编码利于物料库存量的控制，同时利于呆料的防止，并提高物料管理工作的效率，因此可减轻资金的积压，降低成本。
因此制订本规范进行管理。
合用于本公司所有的生产工艺材料及辅助材料。
3.1 研发部对所有材料进行统一编号管理。
3.2 采购对供应商进行管理，各部门对于新产品料号，进行通知研发部进行编号管理。
3.3 相关部门对于文件中的料号进行监督。
编号用数字(0,1,2,…,9 共 10 个)或者大写字母(A,B,…,Z 共 24 个.由于字母 I,O,Z 与数字 1,0,2 外形接近,故舍弃不用)表示,用数字或者字母的特定含义来表示物料的特性.当同一编码位置数字,字母混用时,A 代表 10,B 代表 11,C 代表 12,D 代表 13,E 代表14,…以此类推.每一个编码用十二个字母或者数字组成,如不足十二位则用 0 号补齐.每一位或者几位分别为代表物料种类,封装形成,材料类别,尺寸,功率,容量,误差,包装形式等.具体在每种编码的组合规则里详细说明.在一些尺寸不明确物料,则采取合用机型加序号(流水号)编码的方式.电阻------------- R 外纸箱---------- 51电容------------- C 刀卡类----------- 52电感------------- L 平卡类----------- 53变压器----------- T 气泡袋----------- 54二极管----------- D PE 袋------------- 55芯片 IC----------- U 静电袋----------- 56PCB-------------- P 纸盒/彩盒-------- 57垫片类----------- E3 塑胶盒----------- 58三极管----------- Q 螺丝------------- E1MOS 管------------ M 螺母------------- E2保险丝----------- F 跳线------------- HX连接器开关类----- CN 铭牌贴纸类------- LA外壳------------- WK 线材类----------- XC散热片----------- HS 辅料类----------- A4.3.1 电阻 R 料号原则如下：X—X—X—XX—XXXX- X – X - X8.供应商代号7.功率代号6.精度代号5.阻值代码4.外形尺寸代号3.安装代号2.材质类别1.电阻代号 R1. 电阻代号： R2.材质类别代号：如下表 X3.安装代号： X共享知识分享快乐代号CDFGJDIP 型代号1325384A4B规格1.3×3.22.3×5.63.3×8.54.3×10.5其它说明:1.小于 100 欧-Rabc=abc×10-3 欧=abc 毫欧 abRc=ab.c 欧如:10 毫欧表示为R010 9 毫欧表示为R009 510 毫欧表示为R510 2.2 欧表示为 02R22.大于等于 100 欧-abc& abc&=abc×10º欧对于乘方数&用0,1,2…表示 0=10º=1,1=10,2=10²…如:1K 欧表示为1001=100×101=100×100 欧 10.5K 欧表示为1052=105×102=105×100 欧7.功率代号：8.供应商代号相同规格不同供应商代号不同。
举例:1.尺寸0603,功率1/10W,精度±1%,环保贴片芯片电阻75ohm 的料号为--R1S6375R0FBA 2.尺寸0603*4,功率1/8W,精度±1%,圆柱体直径为1.6MM,长度为3.2MM,插件色环电阻,5.6Kohm 的料号为--R2D135601FCA4.3.2 电容C 料号原则如下：X—X—X—XX—XXX--X- X –X - X供应商第1家第2家第3家代号ABC代号HJKLMNPQ功率1/32W1/16W1/10W1/8W1/6W1/4W1/2W1/3W代号ABCDEFGR功率3/4W1W2W5W10W15W3W其它代号材质1 (薄膜)芯片电阻2 金属氧化膜电阻3 金属膜电阻4 碳膜电阻5 精密电阻6 合金电阻7 压敏电阻8 热敏电阻9 光敏电阻A 水泥电阻B 跳线式电阻C 无感电阻D 可调电阻SMT 型封装0402060308051206121180代号42638516101812152530精度±0.25PF±0.5PF±1%±2%±5%安装方式单个 SMT 贴片电阻单个 DIP 插件电阻精度±10%±20%代号SD代号KM共享知识分享快乐2.材质类别代号如下：9.供应商代号8.耐压值代号7.精度代号6.介质代号5.容值代码4.外形尺寸代号3.安装代号2.材质类别1.电容代号 C3.安装代号如下：4.外形尺寸代号如下：备注：Y 电容X 电容及涤纶CBB 等脚距电容，常规尺寸未描述用XX(脚距)代替封装202232163528603273435846代号AAABACADAEAFAGAHAJAK铝电解规格22*3018*3518*2518*3218*3022*4135*3035*2518*4125*265.容值代号说明：用三位数来表示XXX说明:1.小于10PF-aRbPF 如:0.47PF 表示为R47 2.2PF 表示为2R22.大于等于10PF-abc ab=ab×10CPF 对于乘方数C 用0,1,2…表示0=100=1如:100NF 表示为104=10×104=100000PF铝电解电容：铝电解电容只以UF 开始1.小于10UF-Rab UF 如:4.7UF 表示4R7 1UF 表示为R0012.大于10UF-Rab UF 如:47UF 表示R473.大于100UF-abc 如:470UF 表示470 1000UF 表示1026.介质代号：陶瓷电容电介质NPOX7RX5R电解电容代号规格S 常规普通型G 高频低阻K 长寿命普通型SMT 型封装0402 0603 0805 1206 1210 1808 1812封装1825222536403216352860317343 代号15253036386173代号42 63 85 16 10 18 12材质类别X 电容Y 电容涤纶电容钽电容其它类代号材质类别1 贴片电容2 电解电容3 聚脂薄膜4 陶瓷电容5 瓷片电容代号6789A安装方式单个 SMT 贴片电容单个 DIP 插件电容代号SD钽电容代号010203040506代号N X R共享知识 分享快乐7.精度代号表示如下：9.供应商代号：8.耐压值代号如下：举例:尺寸 0603,耐电压 50V,精度±5%,环保贴片多层陶瓷电容 22PF 的料号为--C1S63220NJFA.尺寸 6.3*7MM,耐电压 10V,精度±80-20%,环保插件高频低阻铝电容 220UF 的料号为 --C2D67227GZBA.4.3.3 电感类 L 编号规则如下： (12 位数字)X —X —X —XXXX —XXX-X- X7.供应商代号 6.误差 5.感值代码 4.外形尺寸代号 3.安装代号 2.材质分类 1.电感代号 L1.电感代号 L 开头。
2.分类代号如下：3.安装代号如下：4.外形尺寸代号如下：代 安装方号 式 S SMT/SMD D DIP 插件代号 耐压值 代号 耐压值 代号 耐压值A 6.3V L 250V W 2500VB 10V M 350V X 3000VC 16V N 400V Y 4000VD 25V P 450V 1 5000VE 35V Q 500V 2 300VF 50V R 600V 3 280VG 63V S 1000V 4 630VH 100V T 2000V 5 275V J 160V U 1500V 6 1250V K200V V 2000V 7 305V代号 精度 代号 精度 代号 供应商 C ±0.25PF K ±10% A 第一家供应商 D ±0.5PF L ±20% B 第二家供应商 F ±1% M +80/-20% C 第三家供应商G ±2% P 100% J±5%E+30/-20%其它类Y5V YQ 材质 棒形电感 磁珠 共模扼流圈代号 材质 1 线圈电感 2 圆柱色环电感3 贴片陶瓷电感4 工形电感代号 6 7 8DIP1.对于磁环电 感:1206(磁环绕线后外 径*磁环厚度 MM)-12*6.2.对于色环电感/插件SMT 型封装 封装04021812 0603 18251206 3640磁珠:0307(圆柱体直径 1210 4532 *圆柱体长度 MM)-3*7 18085.感值表示： XXX说明:1.小于 10UH-aRcUH 如:3.3UH 表示为 3R32.大于等于 10UH-abc abc=ab ×10CUH 如:33UH 表示为 330=33×100=33×1=33UH注:电感单位为 UH 微亨,磁珠单位为 ohm 欧母,R 代表小数点.6.误差表示代号：7.供应商代号如下：以此类推举例:尺寸 0805,精度±10%,环保贴片陶瓷电感 2.2UH 的料号为--L3S08052R2KA尺寸外径ф12MM,磁环厚度为 6MM,精度±20%,环保插件磁环电感 33UH 的料号为 --L1D1206R33MA.尺寸陶瓷圆柱体长度为 6MM,圆柱体直径 3.5MM,精度±20%,环保插件磁珠 100ohm 的料 号为--B7D3506101MA4.3.4 变压器 T 编号原则： (12 位数字)X —X-XXXXX- XXX-X-X6.供应商代号 5.精度 4.感量值 3.型号代码 2.形状类别 1.变压器代号T1.变压器代号 T2.形状类别： W:卧式 L:立式直插式3.型号如下表示： XXXXX 不足 5 位数前面用0 来表示。
4.感量值 XXX说明:1.小于 10UH-aRcUH 如:3.3UH 表示为 3R32.大于等于 10UH-abc abc=ab ×10CUH磁芯型号EC39 EE12 EE13 EE16 EE28 EF20 EFD20磁芯型号EDR28 EDR39 EFD25 EPC13 PQ26 PQ32精度 ±15% ±20% ±25% ±30%精度 ±1% ±2% ±5% ±10%代号 L M P N代号 F G J K共享知识 分享快乐5 共模电感代号 供应商 A 第一家供应商 B 第二家供应商 C第三家供应商如:33UH 表示为 330=33×100=33×1=33UH 注:电感量单位为 UH 微亨,R 代表小数点.5.误差表示代号：6.供应商代号如下：以此类推举例： EPC13 卧式 5+5PIN /680uH ±3% 编号为 TWEPC13680GAPQ26/25 立式 6+6 /200uH ±3%编号为 TL0PQ26200GA4.3.5 二极管 D 编号原则： (12 位数字)X —XX- X - XX-XXXXX-X1.二极管代号 D2.类别代号如下：6.供应商代号 5.型号 4.封装3.安装方式 2.类别1.二极管代号 D3.安装方式代号如下：4.封装代号如下：代号 封装 代号 封装 发光 LED 颜色代号01 SOT-23 08 TO-220 代号 颜色 代号 颜色 02 SOT-89 09 DIP 0R 红色 RB 红蓝 03 LL-34 10 DO 0G 绿色 YG 黄绿 04 SMA 11 SOD-123 0B 蓝色 RG 红绿 05 SMB 63 0603 0Y 黄色 OG 橙绿 06 SMC 85 0805 07 SOT323 16 12065.型号 XXXXX 型号不足 5 位数前面以 0 替代6.供应商以字母 A B C ………这母代替，不同的供应商不同字母表示。
