风机塔筒检查方案

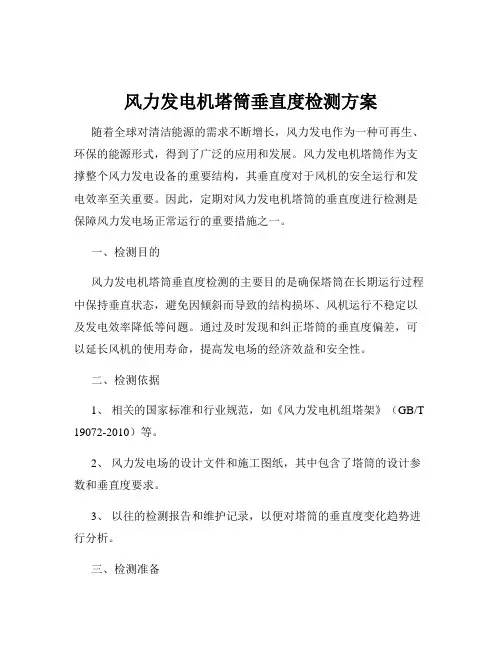

风力发电机塔筒垂直度检测方案
风力发电机塔筒垂直度检测方案随着全球对清洁能源的需求不断增长，风力发电作为一种可再生、环保的能源形式，得到了广泛的应用和发展。
风力发电机塔筒作为支撑整个风力发电设备的重要结构，其垂直度对于风机的安全运行和发电效率至关重要。
因此，定期对风力发电机塔筒的垂直度进行检测是保障风力发电场正常运行的重要措施之一。
一、检测目的风力发电机塔筒垂直度检测的主要目的是确保塔筒在长期运行过程中保持垂直状态，避免因倾斜而导致的结构损坏、风机运行不稳定以及发电效率降低等问题。
通过及时发现和纠正塔筒的垂直度偏差，可以延长风机的使用寿命，提高发电场的经济效益和安全性。
二、检测依据1、相关的国家标准和行业规范，如《风力发电机组塔架》（GB/T 19072-2010）等。
2、风力发电场的设计文件和施工图纸，其中包含了塔筒的设计参数和垂直度要求。
3、以往的检测报告和维护记录，以便对塔筒的垂直度变化趋势进行分析。
三、检测准备1、人员准备成立专业的检测团队，包括测量工程师、技术工人等。
检测人员应具备相关的专业知识和丰富的实践经验，熟悉测量仪器的操作和数据处理方法。
2、仪器设备准备（1）全站仪：具有高精度、长距离测量能力的全站仪是塔筒垂直度检测的主要仪器。
（2）水准仪：用于测量塔筒基础的高差，辅助判断塔筒的垂直度。
（3）激光测距仪：用于测量塔筒各部位的距离。
（4）反射棱镜：配合全站仪使用，提高测量精度。
（5）笔记本电脑和数据处理软件：用于存储和处理测量数据。
3、现场准备（1）在塔筒周围设置安全警示标识，确保检测过程中的人员安全。
（2）清理塔筒表面的障碍物和污垢，保证测量点的清晰可见。
（3）选择合适的测量基准点和控制点，并进行标记和保护。
四、检测方法1、全站仪测量法（1）在塔筒周围选择至少三个稳定的测量控制点，建立测量坐标系。
（2）在塔筒上均匀选取若干个测量点，一般每隔一定高度设置一个测量点。
（3）使用全站仪分别测量每个测量点的坐标值，并记录下来。
风机塔筒检查方案
风机塔筒检查方案风机塔筒是风力发电机组的核心组成部分，其结构安全和可靠性对于风电场的正常运行至关重要。
为了保证风机塔筒的安全和可靠性，需要制定一个全面的检查方案。
以下是一个风机塔筒检查方案，包括检查内容、检查方法和评估标准。
一、检查内容1.构造检查-检查塔筒的整体结构和外观，是否有明显的破损、开裂等情况。
-检查塔筒的接缝、焊缝和螺栓连接部位，是否存在松动、裂纹等问题。
-检查塔筒内部的梯子、平台、护栏和逃生设备，是否完好无损。
-检查塔筒的地基状况，是否存在下沉、松动等情况。
2.表面涂层检查-检查塔筒表面的涂层是否存在剥落、腐蚀等问题。
-检查涂层的厚度是否符合设计要求。
3.电气系统检查-检查塔筒内的电气系统，如照明灯、报警器、防雷设备等，是否正常工作。
-检查电缆和接线是否完好无损，是否存在磨损或老化情况。
4.风向仪检查-检查风向仪的安装位置和指示准确性，是否受到遮挡或干扰。
-检查风向仪的传感器和连接线是否完好无损。
5.检测设备检查-检查塔筒内的检测设备，如振动传感器、温度传感器等，是否正常工作。
-检查检测设备的连接线和传感器是否完好无损。
二、检查方法1.目视检查-对塔筒的外观进行目视检查，注意观察是否有明显的破损、开裂等情况。
-检查塔筒内部的设备和接线，注意观察是否有松动、裂纹等问题。
2.敲打检查-用锤子轻敲塔筒的表面，观察是否有空洞声音或异响，检测塔体是否有松动或开裂的现象。
3.无损检测-使用无损检测仪器，对塔筒进行超声波检测、磁粉检测等，查找隐蔽缺陷。
4.功能检测-对塔筒内的设备和系统进行功能检测，如照明灯、报警器、检测设备等，确保其正常工作。
三、评估标准1.结构安全性评估标准-塔筒整体结构和外观没有明显破损、开裂等问题。
-塔筒的接缝、焊缝和螺栓连接部位无松动、裂纹等问题。
-塔筒内部的梯子、平台、护栏和逃生设备完好无损。
-塔筒的地基稳定，无下沉、松动等情况。
2.表面涂层评估标准-塔筒表面涂层无剥落、腐蚀等问题。

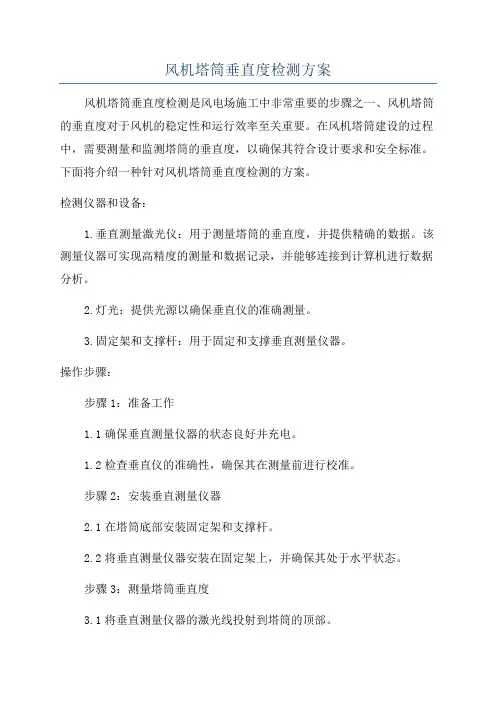

风机塔筒垂直度检测方案
风机塔筒垂直度检测方案风机塔筒垂直度检测是风电场施工中非常重要的步骤之一、风机塔筒的垂直度对于风机的稳定性和运行效率至关重要。
在风机塔筒建设的过程中，需要测量和监测塔筒的垂直度，以确保其符合设计要求和安全标准。
下面将介绍一种针对风机塔筒垂直度检测的方案。
检测仪器和设备：1.垂直测量激光仪：用于测量塔筒的垂直度，并提供精确的数据。
该测量仪器可实现高精度的测量和数据记录，并能够连接到计算机进行数据分析。
2.灯光：提供光源以确保垂直仪的准确测量。
3.固定架和支撑杆：用于固定和支撑垂直测量仪器。
操作步骤：步骤1：准备工作1.1确保垂直测量仪器的状态良好并充电。
1.2检查垂直仪的准确性，确保其在测量前进行校准。
步骤2：安装垂直测量仪器2.1在塔筒底部安装固定架和支撑杆。
2.2将垂直测量仪器安装在固定架上，并确保其处于水平状态。
步骤3：测量塔筒垂直度3.1将垂直测量仪器的激光线投射到塔筒的顶部。
3.2使用灯光创造一个光点，使其以激光线为中心，并确保光点对齐。
3.3记录激光仪的读数。
根据测量精确度要求，可以选择适当的精度范围。
步骤4：分析和纠正4.1将测量结果导入计算机进行分析。
4.2比较测量结果和设计要求，确定是否达到垂直度要求。
4.3如果发现垂直度偏差过大，可以采取相应的纠正措施，如调整塔筒的支撑或重新安装。
步骤5：记录和报告5.1记录测量结果和分析数据，并进行文档归档。
5.2编写垂直度检测报告，包括测量数据、分析结果和纠正措施等。
检测方案的注意事项：1.在塔筒建设的早期阶段进行垂直度检测，并在每个施工阶段进行重复检测，以确保塔筒的垂直度符合要求。
2.为了获得准确的测量结果，应选择高精度的垂直测量仪器，并进行定期校准。
3.在进行垂直度检测时，确保周围环境的稳定性和光线充足。
4.如果检测结果超出了设计要求，应及时采取相应的纠正措施，以确保风机塔筒的垂直度。
5.垂直度检测应进行记录和报告，并在需要时进行数据分析，以便对未来的风机塔筒施工提供经验参考。
风力发电机组巡检
风力发电机组巡检一、巡检项目：风机外部巡检、风机底部巡检、风机中部巡检、机舱巡检。
二、风机外部：1.塔筒、机舱、桨叶外观：观察外壁是否有裂痕或损坏，漆面是否脱落，是否有雷击放电痕迹，是否有油污。
2.风轮部分旋转声音：声音是否有异常，如果从其内部发出咔哒咔哒的声音则需重新检查外观，这种情况有可能是由于雷击造成叶片损坏。
3.塔筒门锁及通风孔：检查门锁是否正常，通风孔有无损坏。
三、风机底部：1.基础环内地线连接情况：检查基础环内各接地线连接情况，连接螺栓是否紧固。
2.底平台卫生：底平台地面及底部控制柜如果卫生情况不好，则需立即清理。
3.塔筒内照明设施：观察是否所有灯都亮。
4.塔筒插座电源：用万用表价差是否所有插座都正常。
5.底部控制器是否正常：通过控制面板检查控制器显示状态有无异常，控制柜内温度调节其是否正常工作。
6.安全绳索紧固、爬梯连接情况、助爬器是否良好。
四、风机中部：1.中平台地线连接情况。
2.中平台卫生。
3.主电缆及控制电缆固定情况：攀爬过程中检查主电缆和控制电缆是否正确紧固在电缆夹子上，有无松动。
五、机舱：1.机舱内地线连接情况：检查机舱内各部件的地线连接情况，螺栓是否紧固。
2.顶平台及机舱卫生：认真清理各非带电元件。
用吸油纸将地面的油污擦拭干净。
3.偏航传感器：检查偏航传感器是否损毁。
挺偏航声音是否异常，检查偏航盘和偏航齿是否缺油。
4.震动传感器：检查震动传感器是否损坏。
5.发电机、齿轮箱、轮毂声音：倾听运行声音有无异常。
发电机滑环是否磨损，碳刷是否需要更换。
6.齿轮箱油管、液压油管和冷却液管有无渗漏：检查管路是否有渗漏情况，如果其表面有油但无法确定是否漏油则需擦拭干净，并记录以便下次巡检时观察是否为缓慢渗漏。
擦拭时要先泄压，同时注意避免误碰各阀门。
7.液压、齿轮、冷却液位检查：观察液位是否低于最低刻度线，如果液位过低则需立刻添加。
8.吊车状态：通过吊车控制器检查吊车是否能够正常工作。
9.冬季加热器投入情况：冬季时需检查风机内部各加热器投入情况，以确保风机能够在低温情况下正常运行。
风机塔筒垂直度检测安全技术交底模板
一、背景及目的为确保风机塔筒垂直度检测工作的顺利进行，预防安全事故的发生，现将风机塔筒垂直度检测安全技术交底如下：二、适用范围本交底适用于风机塔筒垂直度检测作业过程中的安全管理和操作人员。
三、安全注意事项1. 检测人员必须具备相关资质，熟悉检测仪器设备的使用方法和操作规程。
2. 检测前应详细了解风机塔筒的结构、尺寸和受力情况，确保检测数据准确可靠。
3. 检测过程中，必须佩戴安全帽、安全带等个人防护用品。
4. 检测人员应保持通讯畅通，以便在紧急情况下及时求助。
5. 检测现场应设置安全警示标志，提醒无关人员注意安全。
6. 检测过程中，如发现异常情况，应立即停止检测，并向上级汇报。
四、操作步骤1. 检测人员到达现场后，应首先了解风机塔筒的结构、尺寸和受力情况，确认检测方案。
2. 检测人员应佩戴安全帽、安全带等个人防护用品，并检查检测仪器设备是否完好。
3. 检测人员按照检测方案，在风机塔筒附近设置观测站，观测站距离应在1.5-2倍塔筒高度处。
4. 检测人员使用全站仪或其他检测仪器，对风机塔筒进行垂直度检测。
5. 检测数据应准确记录，并及时上传至相关部门。
6. 检测结束后，检测人员应清理现场，并做好检测设备的维护保养。
五、应急处理1. 如检测过程中发现异常情况，检测人员应立即停止检测，并向上级汇报。
2. 如发生安全事故，应立即启动应急预案，采取必要措施，确保人员安全。
3. 如发生人员伤亡事故，应立即拨打急救电话，并向上级汇报。
六、培训与考核1. 检测人员应接受安全技术培训，熟悉本交底内容。
2. 检测人员应通过安全技术考核，取得相关资格证书。
3. 检测人员应定期参加安全技术培训，提高安全意识和操作技能。
七、总结风机塔筒垂直度检测安全技术交底是确保检测工作顺利进行的重要环节。
检测人员应严格遵守本交底内容，加强安全管理，预防安全事故的发生。
风机的巡检内容
风机的巡检内容(一) 风机外部1．塔筒外观：通过望远镜观察塔筒外壁是否有裂痕或损坏，漆面是否有脱落，是否有雷击放电痕迹，是否有油污。
2．机舱外观：通过望远镜观察机舱表面是否有裂痕或损坏，是否有雷击放电痕迹。
3．桨叶外观：通过望远镜观察桨叶表面是否有裂痕或损坏，如果在叶片根部或翼梁处(叶片承载部分)发现裂痕或分层现象，则必须立即停止风机。
如果裂痕出现在叶尖等其他非承载部分，且裂痕小于 5 OOmm，则只需记录其大小以便在下次检查时观察该裂痕是否有增长情况，来决定是否采取进一步措施。
如果裂痕大于5 0 0mm则同样必须立即停机。
观察桨叶表面是否有黑色的火痕(可能看起来像油点)，如果有则说明该叶片遭受过雷击，则需特别仔细的检查，以确定是否损坏。
具体检查方法和部位可见维护手册桨叶部分。
4．导流罩外观：通过望远镜观察导流罩是否连接紧固，有无偏斜，是否随风轮旋转良好。
5．风轮部分旋转声音：倾听风轮旋转声音是否有异常，如果从其内部发出咔哒咔哒的声音则须用望远镜对叶片重新仔细检查，因为这种情况下很有可能是由于雷击造成叶片损坏。
6．塔筒门锁及通风孔：检查门锁是否正常，通风孔有无损坏。
(二) 风机底部1．基础环内地线连接情况：检查基础环内各地线连接情况，连接螺栓是否紧固。
2．底平台卫生：底平台地面及底部控制柜如果卫生情况不好，则需立即清理。
3．塔筒内照明设施：观察是否所有的灯都亮。
4．上／中／下塔筒插座电源：通过万用表检查是否所有的插座正常。
5．底部控制器是否正常：通过控制面板检查控制器显示状态有无异常，控制柜内温度调节器是否正常工作。
6．安全绳紧固情况。
7．爬梯连接情况。
(三) 风机中部1．中平台地线连接情况。
2．中平台卫生。
3·主电缆及控制电缆固定情况：攀爬过程中检查主电缆和控制电缆是否正确的紧固在电缆夹子上，有无松动。
(四) 机舱1·机舱内地线连接情况：检查机舱内各部件的地线连接情况，螺栓是否紧固。
风机定检策划书3篇
风机定检策划书3篇篇一《风机定检策划书》一、定检目的确保风机设备的安全、稳定运行，及时发现并解决潜在问题，延长风机使用寿命，提高风机的工作效率和性能。
二、定检范围包括但不限于风机本体、叶片、传动系统、电气系统、控制系统等。
三、定检时间安排[具体定检时间段]四、定检人员安排1. 技术专家：负责对风机关键部件进行深入检查和评估。
2. 维修人员：执行具体的维护和检修工作。
3. 检测人员：进行各项性能指标的检测和记录。
五、定检内容1. 风机本体外观检查，查看是否有损坏、腐蚀等情况。
2. 叶片检查，包括表面质量、角度等。
3. 传动系统的检查，如齿轮箱、联轴器等部件的状态。
4. 对电气系统进行全面检测，包括线路、电机等。
5. 控制系统的功能测试和参数核对。
6. 对风机的运行数据进行分析，评估性能状况。
六、定检所需工具和设备1. 专业检测仪器，如振动分析仪、温度计等。
2. 维修工具，如扳手、螺丝刀等。
3. 安全防护设备，如安全帽、安全带等。
七、定检步骤1. 停机并做好安全措施。
2. 按照定检内容依次进行检查。
3. 记录检查结果和发现的问题。
4. 针对问题制定解决方案并实施维修。
5. 完成维修后进行测试和验证。
6. 清理现场，恢复风机正常运行。
八、注意事项1. 定检人员必须严格遵守安全操作规程。
2. 确保定检过程中不会对风机造成二次损伤。
3. 对于重大问题要及时上报并进行专项研究处理。
4. 定检工作完成后要及时整理相关资料和报告。
通过本次风机定检策划，我们期望能够全面提升风机设备的可靠性和性能，为企业的生产运营提供有力保障。
篇二风机定检策划书一、定检目的确保风机的安全稳定运行，及时发现并解决潜在问题，延长风机的使用寿命，提高发电效率。
二、定检范围[具体风机的型号和数量]三、定检时间安排[详细的定检时间段，包括开始日期和结束日期]四、定检人员1. 技术专家：[具体姓名或人数]，负责对风机的关键技术部分进行检查和评估。
风机维护检查项目
• 检查是否有胶粒，如有需清理
• 偏航制动钳 • 功能测试：偏航时无异常噪声、振动 • 注意：定维前后都必须重新测量一次摩擦片的厚度并做记录，以备下次使用 • 制动钳螺栓力矩螺栓尺寸：M39-10.9 SW60 • 检查力矩（100%）：2700Nm • 对打过的螺栓镀铬喷漆处理并且做好一字标记。 • 填写《维护记录检查表》 • 制动钳螺栓力矩螺栓尺寸：M39-10.9 SW60 • 检查力矩（10%）：2700Nm • 10%抽检中如果发现一个螺栓松动超过10°，则100%检查。对打过的螺栓镀铬喷漆处理并且做好一字标记。 • 填写《维护记录检查表》
变色等异常；塔筒无倾斜、变形； • 风机运行时塔筒无异响 • 塔筒入口，塔筒门 • 入口爬梯 • 目视检查: 踏板、栏杆螺栓紧固、无锈蚀、无丢失；结构完整无锈蚀，生锈则打磨镀铬
喷漆处理
• 塔筒门
• 目视检查：门衬垫密封条完整，残缺或严重老化需更换；门框周边焊缝无锈蚀 功能检查：入口门 （开，关，插销，挡块）开关良好，限位销可固定门板，百叶窗过滤棉无异物（清洁或更换），视 野，通风隔栅（是否阻塞）
• 主轴和轮毂的连接 • 目视检查：传动链子系统相关部件发现有锈蚀、油漆破损时应该及时对相关部位进行
防腐防护如涂抹防锈剂、镀铬喷漆等防腐，对于油漆大部分破损区域需记录并及时汇 报跟踪解决。 • 第一次维护 • 螺栓力矩检查：主轴-轮毂 • 螺栓尺寸：M39×355-10.9 SW60 • 力矩检查（100%）：2700Nm • 100%检查。对打过的螺栓镀铬喷漆处理并且做好一字标记。 • 填写《维护记录检查表》
• 齿轮箱 • 齿轮箱供应商：Winergy油规格：Mobile SHC XMP 320 • 目视检查：渗漏（齿轮箱表面、冷却系统各连接处、各管接头、各传感器接头处），裂纹，管接头
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
风机塔架检查方案（参考文案）
质量控制点
H~~~~点为停工待检点
W~~~~点为现场见证点
R~~~~~~为文件见证点
基础环下法兰质量控制过程
筒节板质量控制过程
4. 外购法兰质量检测控制：br/>锻件法兰入厂检验。
（1）. 外观质量（厚度，孔的位置度，平行度）。
（2）. 有无标记。
（3）. 有无焊后热处理。
（4）. 20%UT检查。
拼接法兰入厂检验：
（1）. 外观质量（厚度，孔的位置度，平行度）。
（2）. 有无标记。
（3）. 有无拼接焊缝焊缝标记。
（4）. 有无焊后热处理。
（5）. 拼接焊缝后100%UT。
（6）. 法兰原材料抽样20%UT。
（7）. 不得大于8块拼接。
5.原材料复检及产品试板质量控制过程：
原材料复检：
（1）.同一炉批号的钢板取一块化学试验板。
（2）.同一炉批号不同厚度的钢板各取一块化学试验板。
产品试板：
每10台做一个批次，每个批次做一套或2套产品试板，但必须满足其覆盖最后的板材。
6.法兰焊接后质量检测标准：
上法兰：平面度：0.5mm、内倾度：-1.0mm、不允许外翻；孔的位置度：φ1.0. 中法兰：平面度：1.0+2.0mm、内倾度：-2.0、+0.2mm、不允许外翻；孔的位置度：φ2.0.
下法兰（单排孔）：平面度：1.0+2.0mm、内倾度：-2.0、+0.2mm、不允许外翻；孔的位置度：φ2.0.
下法兰（双排孔）：平面度：1.5+2.0mm、内倾度：±1.8、±2.0mm；孔的位置度：φ2.0.
基础环下法兰：平面度：5.0mm、内倾度：±8mm；孔的位置度：φ2.0.
7.塔筒两端面法兰及塔筒质量检测标准：
（1）.下段塔筒：平行度：2.0mm、同轴度：3.0mm、母线长度差：3.0mm。
[Xmax-Xmin]≤3.0mm、[Bmax-Bmin]≤3.0mm.
（2）.中段塔筒：平行度：2.0mm、同轴度：3.0mm、母线长度差：3.0mm。
[Xmax-Xmin]≤3.0mm、[Bmax-Bmin]≤3.0mm
（3）.上段塔筒：平行度：2.0mm、同轴度：3.0mm、母线长度差：3.0mm。
[Xmax-Xmin]≤3.0mm、[Bmax-Bmin]≤3.0mm、[Smax-Smin]≤9.0mm
8.塔筒内部焊接件及可拆零件的检测
（1）.门孔、梯子的方位。
（2）.平台底部支撑板的相对位置。
（3）.电缆盒，防雷接地耳板、耳板、电缆架、马鞍架等部件的相对位置。
10. 喷砂前焊接质量检验
（1）. 喷砂前由焊接质量检查员整体检查焊接外观质量。
（2）. 合格后确认签字。
（3）. 结束后允许喷砂。
11 喷砂后涂层质量检验
（1）. 喷砂后由涂层质量检查员检查外观质量。
（2）. 合格后允许喷底漆。
（3）. 涂层检查员检查法兰面喷锌质量，筒体底漆表面质量及底漆、锌层厚度测量。
（4）.合格后进行中间漆。
（5）.结束后，整体进行表面检查并测量（底漆+中间漆）厚度。
（6）.合格后进行面漆。
（7）.借宿后，再进行整体表面检查并测量（底漆+中间漆+面漆）厚度。
（8）.合格后包装。
（9）.合格后发货。
12. 关于配套油漆
1、底漆：环氧富锌底漆或低表面处理环氧树脂漆：环氧富锌适用于大面积整体进行涂装施工所采用，它具有良好的防腐效果可提供阴极保护作用，低表面处理环氧树脂漆对局部修补具有优良的特性，也可应用在大面积施工，它对偏低的底材表面处理有相当的容忍性同时也有优越的屏蔽作用，可以起到对钢板良好的保护。
2、中间漆：中间漆一般采用含云母氧化铁成分的环氧厚浆型涂料，它的功能主要是起到屏蔽作用，有效地对底漆进行封闭，保护底漆不受外界的侵蚀。
3、面漆: 一是起美观作用,品质好的面漆可以使得塔筒外观颜色长久靓丽光泽;二也可以起到一定的封闭作用。
