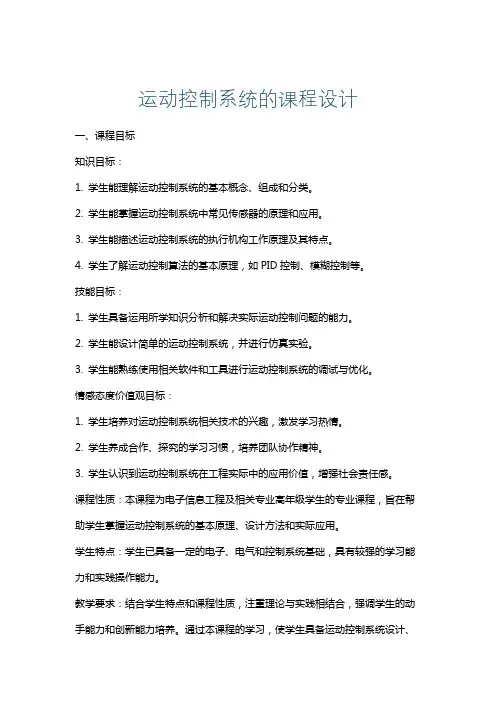

运动控制系统的课程设计一、课程目标知识目标：1. 学生能理解运动控制系统的基本概念、组成和分类。
2. 学生能掌握运动控制系统中常见传感器的原理和应用。
3. 学生能描述运动控制系统的执行机构工作原理及其特点。
4. 学生了解运动控制算法的基本原理，如PID控制、模糊控制等。
技能目标：1. 学生具备运用所学知识分析和解决实际运动控制问题的能力。
2. 学生能设计简单的运动控制系统，并进行仿真实验。
3. 学生能熟练使用相关软件和工具进行运动控制系统的调试与优化。
情感态度价值观目标：1. 学生培养对运动控制系统相关技术的兴趣，激发学习热情。
2. 学生养成合作、探究的学习习惯，培养团队协作精神。
3. 学生认识到运动控制系统在工程实际中的应用价值，增强社会责任感。
课程性质：本课程为电子信息工程及相关专业高年级学生的专业课程，旨在帮助学生掌握运动控制系统的基本原理、设计方法和实际应用。
学生特点：学生已具备一定的电子、电气和控制系统基础，具有较强的学习能力和实践操作能力。
教学要求：结合学生特点和课程性质，注重理论与实践相结合，强调学生的动手能力和创新能力培养。
通过本课程的学习，使学生具备运动控制系统设计、调试和应用的能力。
教学过程中，关注学生的个体差异，因材施教，确保课程目标的实现。
二、教学内容1. 运动控制系统概述- 运动控制系统的基本概念、组成和分类- 运动控制系统的发展及应用领域2. 运动控制系统传感器- 常见运动控制传感器的工作原理、特性及应用- 传感器的选型及接口技术3. 执行机构- 电动伺服电机、步进电机、液压气动执行机构的工作原理及特点- 执行机构的控制策略及性能分析4. 运动控制算法- PID控制算法原理及其在运动控制中的应用- 模糊控制、神经网络等其他先进控制算法介绍5. 运动控制系统设计- 系统建模、控制器设计及仿真- 硬件在环（HIL）仿真与实验- 运动控制系统调试与优化6. 运动控制系统实例分析- 分析典型运动控制系统的设计过程及解决方案- 案例教学，培养学生的实际操作能力教学内容安排与进度：- 第1周：运动控制系统概述- 第2-3周：运动控制系统传感器- 第4-5周：执行机构- 第6-7周：运动控制算法- 第8-9周：运动控制系统设计- 第10周：运动控制系统实例分析教材章节关联：本课程教学内容与教材中第3章“运动控制系统”相关内容相衔接，涵盖第3章中的3.1-3.5节。
四足运动控制课程设计
四足运动控制课程设计一、课程目标知识目标：1. 学生能够理解四足动物的运动原理，掌握四足机器人的基本结构及其功能。
2. 学生能够描述四足运动控制的基本算法，并了解其在实际应用中的优势。
3. 学生能够解释步态生成与调节的基本方法，并分析不同步态对运动性能的影响。
技能目标：1. 学生能够设计并搭建简单的四足机器人模型，进行基本的运动控制实验。
2. 学生通过编程实践，掌握四足运动控制的基本技巧，实现对四足机器人的速度、方向和步态的有效控制。
3. 学生能够运用所学知识，针对特定场景提出四足机器人的优化方案，解决实际问题。
情感态度价值观目标：1. 学生通过课程学习，培养对机器人科技的兴趣和好奇心，激发创新意识。
2. 学生在团队协作中学会沟通与交流，培养合作精神和集体荣誉感。
3. 学生能够认识到四足运动控制在灾害救援、环境监测等领域的应用价值，增强社会责任感。
课程性质：本课程为实践性较强的综合课程，结合了机械、电子、计算机等多学科知识。
学生特点：六年级学生具备一定的逻辑思维能力和动手能力，对新鲜事物充满好奇心。
教学要求：注重理论与实践相结合，关注学生个体差异，提高学生的动手实践能力和创新能力。
通过课程目标的分解与实现，使学生在知识、技能和情感态度价值观方面得到全面提升。
二、教学内容1. 四足动物运动原理：介绍四足动物的运动特点、步态分类及运动学参数。
- 教材章节：第二章“四足动物运动学基础”2. 四足机器人结构与功能：讲解四足机器人的基本结构、驱动方式和传感器应用。
- 教材章节：第三章“四足机器人结构与设计”3. 四足运动控制算法：学习四足运动控制的基本算法，如PID控制、模糊控制等。
- 教材章节：第四章“四足运动控制算法与应用”4. 步态生成与调节：分析四足机器人步态生成与调节的方法，以及不同步态对运动性能的影响。
- 教材章节：第五章“步态生成与优化”5. 编程实践：利用Arduino、Python等编程语言，实现四足机器人的运动控制。
电机运动控制课程设计
电机运动控制课程设计一、课程目标知识目标：1. 学生能理解电机运动控制的基本原理，掌握电机类型、特点及其在自动化领域的应用。
2. 学生能描述电机运动控制中涉及的关键参数，如电压、电流、转速和转矩等，并理解它们之间的关系。
3. 学生能掌握电机运动控制的基本电路及其工作原理，包括启动、停止、正反转和速度控制等。
技能目标：1. 学生能够运用所学知识，设计简单的电机运动控制电路，并进行模拟实验。
2. 学生能够通过编程实现对电机运动参数的调节，实现对电机运动的精确控制。
3. 学生能够运用电机运动控制知识解决实际生活中的问题，具备一定的动手操作和创新能力。
情感态度价值观目标：1. 学生通过本课程的学习，培养对电机运动控制技术的兴趣，提高学习积极性。
2. 学生在团队合作中学会沟通、协作，培养团队精神和责任感。
3. 学生能够认识到电机运动控制在工业自动化等领域的重要性，增强对科技创新和社会发展的关注。
课程性质：本课程为实践性较强的学科，要求学生将理论知识与实际操作相结合，培养学生的动手能力和创新能力。
学生特点：学生为初中生，对电机运动控制有一定的基础知识，好奇心强，喜欢动手实践。
教学要求：教师应注重理论与实践相结合，充分调动学生的积极性，引导学生主动参与课堂讨论和实验操作，提高学生的实际操作能力。
同时，关注学生的个体差异，给予个性化指导，使每个学生都能达到课程目标。
通过课程学习，学生能够将所学知识应用于实际生活中，实现学习成果的转化。
二、教学内容1. 电机原理与类型：介绍电机的基本原理、分类及各类电机的特点和应用场景，重点关注直流电机和交流电机的结构和工作原理。
教材章节：第一章《电机原理与类型》2. 电机运动控制参数：讲解电机运动控制中涉及的关键参数，如电压、电流、转速和转矩等，并分析它们之间的关系。
教材章节：第二章《电机运动控制参数》3. 电机运动控制电路：介绍电机运动控制的基本电路，包括启动、停止、正反转和速度控制等，分析各电路的工作原理。
运动控制课程设计不可逆直流PWM双闭环调速系统
运动控制课程设计-不可逆直流PWM双闭环调速系统运动控制课程设计-不可逆直流PWM双闭环调速系统一、设计背景和目的随着工业自动化的快速发展，运动控制系统的应用越来越广泛。
其中，不可逆直流PWM双闭环调速系统在许多场合具有重要作用。
本设计旨在加深对运动控制理论的理解，通过实际操作，掌握不可逆直流PWM双闭环调速系统的设计方法。
二、系统概述不可逆直流PWM双闭环调速系统主要包括电流反馈环和速度反馈环。
电流反馈环主要用于控制电流，速度反馈环则主要用于控制转速。
通过两个环路的协同作用，实现对电机转速的精确控制。
三、系统设计1.硬件设计本系统主要由功率电路、控制电路、检测电路和驱动电路组成。
功率电路包括PWM逆变器和整流器，用于实现直流电转换为交流电，并根据控制信号调节输出电压。
控制电路主要包括控制器和算法，用于实现对电流和转速的反馈控制。
检测电路包括电流检测和速度检测，用于实时监测电流和转速。
驱动电路包括PWM驱动器和H桥驱动器，用于驱动电机旋转。
2.软件设计本系统的软件部分主要包括电流控制环和速度控制环的实现。
电流控制环通过比较实际电流与设定电流的差值，运用PI（比例积分）控制算法调节PWM逆变器的输出电压，以实现对电流的精确控制。
速度控制环则通过比较实际速度与设定速度的差值，运用PI控制算法调节PWM驱动器的占空比，以实现对转速的精确控制。
两个环路之间采用串联连接，电流控制环作为速度控制环的内环，以实现对电流和转速的高效控制。
四、测试与分析1.测试方法为验证本系统的性能，需要进行电流控制环测试和速度控制环测试。
在电流控制环测试中，设定电流值，观察实际电流是否能够快速、准确地跟踪设定值。
在速度控制环测试中，设定转速值，观察实际转速是否能够快速、准确地跟踪设定值。
2.结果分析通过测试，可以发现本系统在电流控制环和速度控制环方面均具有较好的性能。
在电流控制环测试中，实际电流能够快速、准确地跟踪设定值，跟踪误差较小。
运动控制系统课程设计-上海交通大学自动化系
运动控制系统课程设计实验指导书上海交通大学自动化教学实验室第一章 硬件介绍及注意事项一、实验设备的基本组成运动控制系统主要组成如下：1.FX3U PLC；2.触摸屏；2. 变频器；3. 交流异步电动机和编码器；4. 直流电机和变阻器。
伺服与变频调速控制系统实验装置布置图 如下所示：由PLC、触摸屏、变频器、交流电机、直流电机和电阻组成的运动控制系统，其中PLC为控制核心，负责采集交流电机转速并控制变频器输出；触摸屏用于显示系统状态和接收操作指令；交流电机为被控对象，直流电机和电阻组成可调负载。
二、硬件连接1、通过USB接口将计算机与PLC连接。
2、接好实验箱上的连线或被控对象板的其他连线。
3、检查是否有错误，然后开机实验。
三、 对参加实验学生的要求：1、仔细阅读实验指导书，复习与实验相关的理论知识，明确每次实验目的，了解实验内容和方法。
2、按实验指导书中的要求进行接线和操作，经检查和实验老师同意后再通电。
3、在实验中注意观察，记录有关的数据和图像，并由指导老师复查后才能结束实验。
4、实验后应断电，整理实验台，恢复到实验前的状况。
5、认真填写实验报告，按规定格式作出图标、曲线、并分析实验结果。
6、爱护实验设备，遵守实验室规章制度。
伺服与变频调速控制系统实验装置设备布置图第二章 交流变频调速系统课程设计1）本课程设计主要设备1、FX3U PLC；触摸屏。
2、变频器。
3、交流异步电动机和编码器。
4、直流电机和变阻器。
2）本课程设计的性质和任务本课程设计是自动化专业本科生的综合教学实践课。
该课程设计涉及到自动控制原理、电力拖动自动控制系统、数字程序控制系统、微机控制技术等课程的内容。
本课程设计的基本任务是：1. 熟悉和掌握开环交流变频调速系统的基本结构、工作原理和机械特性，以及对该系统的硬件设备选型和配置，编制和调试用户程序。
2. 熟悉和掌握转速单闭环有静差交流变频调速系统的基本结构、工作原理和机械特性，编制和调试用户程序。
运动控制系统课程设计_双闭环直流调速系统
运动控制系统课程设计设计名称双闭环直流调速系统专业班级自动化10—3学号**********姓名王韶雨指导教师李铁鹰运动控制系统课程设计设计名称双闭环直流调速系统专业班级自动化10—3学号**********姓名张浩宇指导教师李铁鹰目录一、设计任务 (2)1、设计对象参数 (2)2、性能指标 (2)3、课程设计的主要内容和要求 (2)3.1电力拖动不可逆直流调速系统主电路的设计 (2)3.2控制电路的设计 (2)二、电力拖动不可逆直流调速系统主电路的设计 (3)1、整流电路和整流器件的选择 (3)2、整流变压器参数的计算 (3)3、整流器件的保护 (4)4、平波电抗器参数的计算 (4)5、触发电路的选择 (4)三、直流双闭环调速系统原理图设计 (5)1系统的组成 (5)2系统的电路原理图 (6)3直流双闭环调速系统调节器设计 (6)3.1获得系统设计对象 (8)3.2电流调节器的设计 (6)3.3转速调节器的设计 (11)四、系统起动过程分析 (16)一、设计任务1、设计对象参数（1）P nom=30KW （2）U nom=220V （3）I nom=136A（4）n nom=1460r/min （5）R a =0.2Ω（6）R Σ=0.6Ω（7）C e=0.2 v.min/r （8）RΣ=0.18Ω（9）K S=42（10）T oi=0.002 s （11）T0=0.01 s （12）λ=1.5（13）U*nm=8 V (14)U*im=8 V2、性能指标σi≤5% σn≤10% 3、课程设计的主要内容和要求3.1电力拖动不可逆直流调速系统主电路的设计（1）整流电路和整流器件的选择（2）整流变压器参数的计算（3）整流器件的保护（4）平波电抗器参数的计算（5）触发电路的选择3.2控制电路的设计（1）建立双闭环不可逆直流调速系统的动态数学模型（2）电流调节器的设计计算（3）转速调节器的设计计算二、电力拖动不可逆直流调速系统主电路的设计1、整流电路和整流器件的选择目前在各种整流电路中，应用最为广泛的是三相桥式全控整流电路，其原理图如图1所示，其中阴极连接在一起的三个晶体管（VT1，VT3，VT5）称为共阴极组；阳极连接在一起的三个晶体管（VT4，VT6，VT2）称为共阳极组。
plc运动控制技术课程设计
plc运动控制技术课程设计一、课程目标知识目标：1. 让学生掌握PLC（可编程逻辑控制器）的基本原理和运动控制技术的基础知识。
2. 使学生了解并能够解释PLC在工业运动控制中的应用场景和优势。
3. 让学生掌握PLC编程中与运动控制相关的基本指令和编程逻辑。
技能目标：1. 培养学生能够运用PLC进行简单的运动控制系统的设计、编程和调试能力。
2. 培养学生通过分析实际运动控制需求，设计出合理的PLC控制方案的能力。
3. 提高学生团队协作能力和实际问题解决能力，能在小组项目中有效沟通和协作。
情感态度价值观目标：1. 培养学生对PLC运动控制技术产生浓厚的兴趣，激发学生探究工业自动化领域的热情。
2. 培养学生具有创新意识和实践精神，敢于面对挑战，勇于尝试新的解决方案。
3. 培养学生严谨的科学态度和良好的工程伦理观，认识到技术在生产生活中的重要性和责任感。
课程性质：本课程为实践性较强的课程，以理论讲授和实验操作相结合的方式进行。
学生特点：学生具备一定的电气基础和编程知识，具有较强的动手能力和好奇心。
教学要求：注重理论与实践相结合，充分调动学生的主观能动性，培养学生的创新能力和实际操作技能。
在教学过程中，将课程目标分解为具体可衡量的学习成果，以便于教学设计和评估。
二、教学内容1. PLC基本原理与结构：介绍PLC的组成、工作原理、性能指标等，对应教材第一章内容。
2. PLC编程基础：讲解PLC编程语言、基本指令、编程逻辑，对应教材第二章内容。
3. 运动控制基础：介绍运动控制的基本概念、类型和常用的运动控制器件，对应教材第三章内容。
4. PLC在运动控制中的应用：分析实际应用案例，讲解PLC在运动控制中的接线方式、程序设计方法等，对应教材第四章内容。
5. 运动控制系统的设计与调试：学习运动控制系统的设计步骤、调试方法及故障排查技巧，对应教材第五章内容。
6. 实践操作：安排学生进行实验操作，包括PLC编程、运动控制系统的搭建和调试，结合教材附录中的实验指导书进行。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
运动控制课程设计
专Array业：
自动化
班
级：
姓
名：
学号：
指导教师：
自动化与电气工程学院
2016年 10 月 20 日
直流双环系统的设计及仿真分析
1初始条件
电动机参数为：min /200,7.3,48,200r n A I V U W P N N N N ==== ，电枢电阻
6.5a R =Ω，电枢回路总电阻8R =Ω，允许电流过载倍数2λ=，电势系数0.12min/e C V r =⋅，电磁时间常数0.015l T s =，机电时间常数0.2m T s =，电流反
馈滤波时间常数0.001oi T s =，转速反馈滤波时间常数0.005on T s =，调节器输入输
出电压**
10nm
im cm U U U V ===，调节器输入电阻040R k =Ω，电力晶体管的开关频率1f kHz =，PWM 环节的放大倍数 4.8s K =。
设计指标：稳态无静差，电流超调量%5≤i σ；空载起动到额定转速时的转速超调量%20n ≤σ，过渡过程时间
s t s 1.0≤。
2转速、电流双闭环直流调速系统的组成
为了实现转速和电流两种负反馈分别起作用，可在系统中设置两个调节器，分别调节转速和电流，即分别引入转速负反馈和电流负反馈。
二者之间实行嵌套（或称串级）联接。
把转速调节器的输出当作电流调节器的输入，再用电流调节器的输出去控制电力电子变换器UPE 。
从闭环结构上看，电流环在里面，称作内环；转速环在外边，称作外环。
这就形成了转速、电流双闭环调速系统。
3转速电流双闭环直流调速系统调节器的设计
转速和电流两个调节器的作用
转速调节器的作用
(1)转速调节器是调速系统的主导调节器，它使转速n 很快地跟随给定电压*
n U 变
化,稳态时可减小转速误差，如果采用PI 调节器，则可实现无静差。
(2)对负载变化起抗扰作用。
(3)其输出限幅值决定电机允许的最大电流。
电流调节器的作用
(1)作为内环的调节器，在转速外环的调节过程中，它的作用是使电流紧紧跟随其给定电压*i U （即外环调节器的输出量）变化。
(2)对电网电压的波动起及时抗扰的作用。
(3)在转速动态过程中，保证获得电机允许的最大电流，从而加快动态过程。
(4)当电机过载甚至堵转时，限制电枢电流的最大值，起快速的自动保护作用。
一旦故障消失，系统立即自动恢复正常。
这个作用对系统的可靠运行来说是十分重要的。
电流调节器的设计
确定时间常数
因为kHz f 1=，所以取： s T s 001.0= 电流滤波时间常数：s T oi 001.0=
电流环小时间常数：s T T T oi s i 002.0=+=∑
选择电流调节器结构
根据设计要求：电流超调量%5≤i δ，且
105.7002
.0015.0<==∑i T T l 电流环设计为典I 系统，选择PI 调节器，其传递函数为()s
s K s W i i i ACR ττ1
+= 选择电流调节器参数
ACR 超前时间常数： s T l i 015.0==τ，
电流开环增益：要求电流超调量%5≤i δ，所以应取5.0=∑i K T i ，所以 ACR 的比例系数为：63.48
.435.18
015.0250=⨯⨯⨯==s i I i K R K K βτ 校验近似条件
电流环截止频率:=ci ω1s 250-=I K (1)晶闸管装置传递函数近似条件：s
ci T 31≤
ω
ci s s T ω>=⨯=-13.333001
.03131，满足近似条件。
(2)忽略反电动势对电流环影响的条件：l
m ci T T 13
≥ω ci l m s T T ω<=⨯=-17.54015
.02.01
313
，满足近似条件。
(3)小时间常数近似处理条件：oi
s ci T T 1
31≤
ω
ci oi s s T T ω>=⨯=-13.333001
.0001.01
31131。
满足近似条件。
调节器的电阻电容：因为Ω=K R 400，则
Ω=Ω⨯==K K R K R i i 2.1854063.40， 近似取 Ω=K R i 185。
F F R C i
i
i μμτ81.001010
185015.06
3
=⨯⨯=
=
，取F μ8.00。
F F R T C oi oi μμ1.01010
40001.0446
30=⨯⨯⨯==。
取F μ1.0。
转速调节器的设计
确定时间常数
电流环等效时间常数s T i 004.02=∑
转速滤波时间常数s T on 005.0=
转速环小时间常数s T T T on i n 009.02=+∑=∑
选择转速调节器结构
由于设计要求无静差，且要求设计为典II 系统，转速调节必须含有积分环节;故ASR 选择PI 调节器，传递函数为 选择转速调节其参数
按跟随和抗扰性能都较好的原则， 取h=5，则ASR 的超前时间常数为: 转速环开环增益:22
225.148109
.002526
21-=⨯⨯=∑
+=
s T h h K n N 所以，ASR 的比例系数为:4.509
.0085.0010.2
02.105.3162)1(=⨯⨯⨯⨯⨯⨯=+=∑n RT h T C h K m e n αβ
校验近似条件
转速环截止频率：17.66045.05.1481-=⨯==s K n N cn τω (1)电流环传递函数简化条件：∑
≤
i
cn T 51
ω
cn i s T ω>=⨯=∑
-1100002.051
51，满足简化条件。
(2)小时间常数近似处理条件：on
i cn T T ∑
≤
21
31ω
cn on i s T T ω>=⨯⨯=∑
-15.74005
.0002.021
312131，满足条件。
计算调节器的电阻和电容
Ω=K R 400，Ω=⨯==K 216404.50R K R n n ，可近似取ΩK 220。
F F R C n
n
n μμτ20.01010
220045
.063
=⨯⨯=
=，取F μ20.0。
F F R T C on on μμ5.01010
40005
.044630=⨯⨯⨯==
，取F μ5.0。
校验转速超调量 当h=5时，
%2.81%m ax =∆b C C ，而min 7.24612
.08
7.3r C R I n e dnom nom =⨯==∆ 所以%20%0.182
.0009
.02007.24622%2.81%<=⨯⨯
⨯⨯=n δ，满足要求。
4 系统仿真与分析
系统仿真原理图
Matlab接成图如图1所示。
图1双闭环直流调速系统仿真原理图
系统仿真结果图
双闭环直流调速系统的转速仿真波形如图2。
图2双闭环直流调速系统的转速仿真波形图双闭环直流调速系统的电流仿真波形如图3。
图3双闭环直流调速系统的电流仿真波形图
从波形中也可以看出，在启动中转速调节器经历了不饱和，饱和，退饱和三种情况，整个动态过程分为三个阶段：电流上升阶段、恒流升速阶段、转速调节阶段。
第一阶段突加电压，电枢电流迅速上升，速度调节器的输入很快达到限幅值。
第二阶段，ASR始终饱和，转速环相当于开环，保持电流恒定，拖动系统恒加速，转速线形增加。
第三阶段，当转速达到给定值之后，转速调节器和电流调节器的给定电压与反馈电压平衡，输入偏差为零，但是由于积分作用，其输出还很大，所以出现超调。
转速超调之后，转速调节器输入端出现负偏差电压，使它退出饱和状态，进入线形调节阶段，使速度恒定不变，实际仿真结果基本上符合理论分析。
参考文献
[1]?? 阮毅,陈伯时. 电力拖动自动控制系统[M]. 北京: 机械工业出版社, 2009.
[2]?? 李华,范多旺,侯涛等. 计算机控制系统[M]. 北京: 机械工业出版社, 2007.
[3] 薛定宇,王一玲. 控制系统计算机辅助设计[M]. 北京: 清华大学出版社, 2012.
[4]?? 滕青芳,范多旺,董海英. 自动控制原理[M]. 北京: 机械工业出版社, 2015.
[5]?? 曾毅,陈阿莲. 运动控制系统工程[M]. 北京: 机械工业出版社, 2014.。
