跟管钻孔法施工方案
跟管钻孔法施工方案
锚杆跟套管成孔施工措施1、基本概况而及地质条件A地块边坡均为大片石和石渣回填，所以质地不均，结构松散，不能被钻头冲击成粉状碎块后排出，造成阻力增大，钻机无法旋转。
钻进过程的扰动，造成已成孔段塌孔，钻具卡死，无法收回。
岩体结构松散，差异较大，造成钻进过程中导向不准，钻杆弯曲断裂，无法成孔。
因此在C1-C5临时边坡、西侧边坡、1.5.1边坡、1.5.2边坡等所有边坡工程的锚杆采用跟套管钻进工艺，通过试验表明能够成孔，成孔质量完全满足设计要求。
2、跟套管造孔工艺原理钻进采用潜孔钻，该钻机的特点是扭矩及顶升压力大，钻具配套适应性强，成孔深且质量高。
配套钻具为跟管钻进的潜孔锤和偏心钻头，潜孔锤利用高压空气为动力做功。
钻具组成：套管（长度为2米标准节和1米的调整节，接长采用丝扣联结）、管靴、潜孔锤冲击器、偏心钻头、空心钻杆、拔管器。
工作原理：套管的跟进是通过潜孔锤锤击连接在套管上的管靴，同步跟进。
套管的主要作用是护壁，防止在成孔过程中对岩体扰动掉块，另一个作用是套管直径较钻杆大，刚度较好，防止钻杆弯曲，提高成孔质量。
套管加工为定型产品，可多次重复使用，以减少成本费用。
工艺流程：搭设钻机操作脚手架—>测定孔位—>钻机安装就位—>安装钻具—>钻孔—>成孔后吹扫排渣—>拆除钻具钻杆—>推放锚杆—>拔套管—>锚杆注浆—>验收施工要点：1、钻机脚手架要满足安全操作要求，要能承受钻进过程中的振动冲击等荷载。
2、钻机、钻具、套管在施工前要反复检查，有裂纹和丝扣滑丝的钻杆和套管一律不能使用。
3、造孔过程中，通过复杂地段轻压、慢钻、反复吹扫，缓慢通过。
发现有突进和卡钻现象一定查明原因，排除故障后才能进行施工。
勤检查钻杆、套管、管靴的外观情况，发现有裂纹和其他异常应更换，以防止钻杆、套管和管靴断裂无法钻进的情况发生。
4、造孔完成退钻具时，动作一定要缓慢，以防操作力度过大，损坏偏心钻头和管靴。
钻孔施工方式施工方案模板
钻孔施工方式施工方案模板一、施工目的本施工方案的目的是规范钻孔施工方式，确保施工过程安全、高效，并保证施工结果符合设计要求。
二、施工准备2.1 施工材料和设备准备•钻孔机和相关配件•钻头和钻具•施工用水•施工用绳索、固定器具等2.2 施工人员准备•钻孔施工队伍•施工队长•施工员2.3 施工前的准备工作•确定施工地点•清除施工现场杂物•确保施工现场安全三、施工方案3.1 施工工序1.安装钻孔设备2.准备钻孔材料和工具3.开始钻孔施工4.进行孔内清理5.完成钻孔施工3.2 施工步骤3.2.1 安装钻孔设备将钻孔机和相关配件安装到施工现场，并进行相关检查和调试，确保设备正常工作。
3.2.2 准备钻孔材料和工具准备好钻头、钻具、施工用水和其他必要的材料和工具，保证施工过程中能够正常使用。
3.2.3 开始钻孔施工根据设计要求和施工图纸，确定钻孔位置和孔径，并按照施工流程进行钻孔作业。
在施工过程中要注意保持稳定的施工速度和孔径。
3.2.4 进行孔内清理钻孔完成后，需要进行孔内清理，将废弃物清除，确保孔壁光滑和清洁。
3.2.5 完成钻孔施工完成钻孔施工后，对施工现场进行整理和清洁，确保安全和整洁。
3.3 施工注意事项•施工过程中要严格遵守相关施工规范和安全细则。
•确保施工设备和工具的正常运行和维护。
•加强施工现场的安全管理，防止意外事件发生。
•在施工过程中进行及时的质量检查和控制。
•施工完成后，及时清理和整理施工现场，保证环境整洁。
四、施工验收标准施工完成后，需要进行验收，验证施工结果是否符合设计要求。
验收标准包括但不限于以下内容：•钻孔深度和孔径是否符合设计要求。
•钻孔质量是否良好，孔壁是否整洁平滑。
•施工现场是否整洁、安全。
五、施工安全措施•施工现场应设立明显的安全警示标志。
•施工人员必须佩戴符合要求的安全防护装备。
•施工设备和工具应定期检查和维护，并保持良好状态。
•施工过程中严禁使用损坏或磨损的工具和设备。
小型地下管道钻孔施工方案
小型地下管道钻孔施工方案一、前期准备现场勘查：详细调查施工区域的地下管线、地质条件、地下水状况及周边环境，确保钻孔施工不会对现有设施造成损害。
编制施工方案：根据现场勘查结果，结合工程要求，编制详细的施工方案，包括钻孔位置、深度、孔径等参数。
材料准备：根据施工方案，准备相应的钻孔设备、管材、连接件、密封材料等。
人员培训：对施工人员进行安全操作培训，确保他们熟悉施工流程和安全规范。
二、施工设备钻孔机：选择适合地下管道施工的钻孔机，确保钻孔精度和效率。
管道材料：选用符合工程要求的管材，如PVC管、钢管等。
连接设备：包括管道连接件、紧固件、密封件等，确保管道连接的可靠性和密封性。
测量工具：水准仪、测距仪、角度仪等，用于施工过程中的测量和定位。
三、施工步骤定位标记：根据施工方案，在施工现场标记出钻孔位置。
钻孔施工：按照标记位置进行钻孔，注意控制钻孔深度和孔径。
管道安装：将预先准备好的管道插入钻孔中，进行固定和密封处理。
测试检查：进行管道密封性测试和功能性检查，确保管道安装质量。
四、安全措施现场安全：设置安全警示标志，确保施工区域的安全隔离。
防火措施：配备相应的消防设备和器材，定期进行消防演练。
防尘措施：施工过程中采取防尘措施，减少对周边环境的影响。
应急处理：制定应急预案，对可能发生的突发事件进行及时应对。
五、质量控制材料验收：对施工所用的材料进行验收，确保材料质量符合要求。
过程监控：对施工过程进行监控，确保施工质量和进度符合要求。
验收标准：制定明确的验收标准，对施工成果进行验收，确保施工质量。
六、环境保护减少噪音：选用低噪音的施工设备，合理安排施工时间，减少对周边居民的影响。
减少扬尘：采取洒水、覆盖等措施，减少施工过程中的扬尘污染。
废弃物处理：对施工产生的废弃物进行分类处理，减少对环境的影响。
七、施工验收外观检查：对施工完成的地下管道进行外观检查，确保无明显的破损和缺陷。
功能性测试：对管道进行功能性测试，如水流测试、压力测试等，确保管道正常运行。

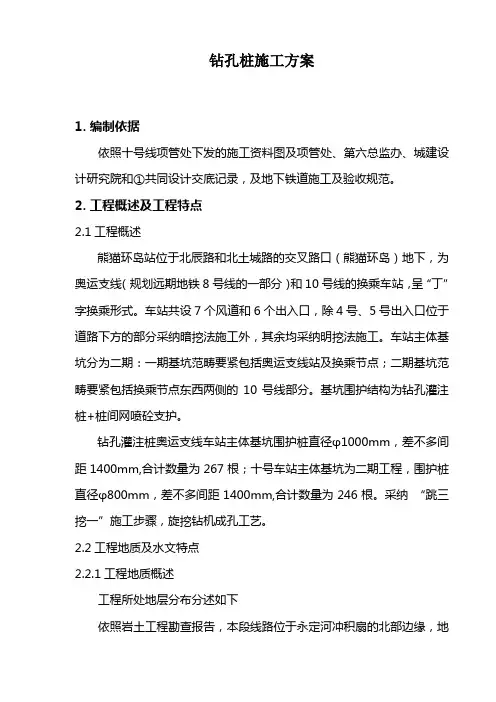

钻孔桩施工方案
钻孔桩施工方案1.编制依据依照十号线项管处下发的施工资料图及项管处、第六总监办、城建设计研究院和①共同设计交底记录，及地下铁道施工及验收规范。
2.工程概述及工程特点2.1工程概述熊猫环岛站位于北辰路和北土城路的交叉路口（熊猫环岛）地下，为奥运支线（规划远期地铁8号线的一部分）和10号线的换乘车站，呈“丁”字换乘形式。
车站共设7个风道和6个出入口，除4号、5号出入口位于道路下方的部分采纳暗挖法施工外，其余均采纳明挖法施工。
车站主体基坑分为二期：一期基坑范畴要紧包括奥运支线站及换乘节点；二期基坑范畴要紧包括换乘节点东西两侧的10号线部分。
基坑围护结构为钻孔灌注桩+桩间网喷砼支护。
钻孔灌注桩奥运支线车站主体基坑围护桩直径φ1000mm，差不多间距1400mm,合计数量为267根；十号车站主体基坑为二期工程，围护桩直径φ800mm，差不多间距1400mm,合计数量为246根。
采纳“跳三挖一”施工步骤，旋挖钻机成孔工艺。
2.2工程地质及水文特点2.2.1工程地质概述工程所处地层分布分述如下依照岩土工程勘查报告，本段线路位于永定河冲积扇的北部边缘，地势起伏不大，沿线要紧为绿地、平房等，地势西高东低，地面标高为45.57～47.7。
地层层序自上而下依次为：(1)人工填土层粉土填土①层：褐色～黄褐色，稍密～中密，稍湿～湿，含砖渣、灰渣，水泥块、树根等，局部为粉质粘土填土；该层总厚度为0.3～6.4m，层底标高为39.50～50.95m。
(2)第四纪全新世冲洪积层粉土③层：褐黄色，中密～密实，稍湿～湿，Es为6.5～18.4MPa，属高压缩性～低压缩性土，含云母、氧化铁、姜石，局部夹粉质粘土、粉砂透镜体；粉质粘土③1层：褐黄色，硬塑为主局部软塑，Es为4.0～12.9MPa，属中高压缩性～中压缩性土，含云母、氧化铁、姜石、螺壳碎片，局部夹粉土透镜体；该层最大厚度为10.2m，层底标高为36.66～43.85m。
粉质粘土④层：褐黄色～浅灰色，硬塑为主局部软塑，Es为5.4～11.8MPa，属中压缩性～中低压缩性土，含云母、氧化铁、有机质、姜石、螺壳；粘土④1层：褐黄色，密实，专门湿，Es为8.1～19.0MPa，属中压缩性～低压缩性土，含云母、氧化铁、姜石，螺壳；粘土④2层：褐黄色，密实，专门湿，Es为5.0～13.3MPa，属中高压缩性～低压缩性土，含云母、氧化铁、有机质、姜石，局部夹粉质粘土薄层或透镜体；本层最大厚度为9.9m，层底标高为28.80～41.97m。
地表钻孔跟管作业施工方案
地表钻孔跟管作业施工方案
五龙岭隧道出口端（即广州端）地表钻孔注浆，在钻孔施工中，根据现场对A15号孔、B15号孔、B14号孔及A1号孔、A2号孔、B1号孔、C1号孔的实际钻孔情况及查阅相关资料看，出口端的前五排孔，均位于洞口背后的土方回填位置，此地均为松散的土石，导致钻机施钻成孔后又反复塌孔，无法进行注浆管的安放及后续的注浆施工。
经仔细研究后发现，采取钻孔时用套管跟进的方法进行施钻，能够较好地杜绝塌孔的发生。
一、其具体施做方法为：用直径为110mm、壁厚为6mm 的无缝钢管作为套管，每个孔位套管的长度与注浆管的长度相同，并加工成每节1 m的固定长度，端头设丝扣连接。
施钻时，钻头直接与套管连接，直径为110mm，套管本身同时作为钻杆使用，待钻孔深度达设计要求后，下放注浆管，待注浆管下放到位后再提起套管；至此，一个孔位的跟管钻孔作业完成。
二、采用此方法增加的相关工程量如表所示（后附工程数量表）。
钻孔施工方案
钻孔施工方案钻孔施工方案一、项目背景和目标本钻孔施工方案适用于土木工程项目中需要进行钻孔的情况。
通过钻孔施工，实现土层勘察、地质预测、基础测量、地下水资源调查等目标。
二、施工准备工作1. 进行工程现场勘察，查明地质情况、土层分布、孔洞位置等。
2. 根据勘察结果选择合适的钻机和钻具，同时储备足够的钻具和配件供应。
3. 对施工现场进行清理和平整，确保钻机和钻具的正常操作。
4. 准备必要的安全措施和应急设备，保障施工过程中的安全。
三、钻孔施工方案1. 按照设计要求确定钻孔的位置和深度。
2. 使用合适的钻孔工具，进行钻孔操作。
根据实际情况选择钻孔方式，可以采用旋转钻孔、冲击钻孔、旋挖钻孔等方法。
3. 在钻孔过程中，对地下有水层的情况进行处理，可以采用加套管、增加钻井液浆剂等方式，保证施工过程的稳定性。
4. 钻孔深度达到设计要求后，根据需要进行取样或安装监测设备。
在取样时应注意保持样品的完整性和准确性，避免污染或损坏。
5. 按照施工计划进行钻孔回填，填补孔洞以保证地面平整。
回填材料可以使用环保混凝土、沉积土等合适的材料。
6. 清理和维护钻机和钻具，做好保养工作，确保下次使用时的正常操作。
7. 安全撤离施工现场，确保人员安全。
四、安全措施和环保措施1. 施工现场设置警示标志，做好管制和警告，确保周边人员的安全。
2. 钻孔过程中的工作人员应穿戴好安全防护装备，如安全帽、防护眼镜、工作服等。
3. 对设备进行定期检查和维护，确保设备的正常运行。
4. 遵守环保要求，对钻孔过程中产生的废弃物进行妥善处理，防止对周边环境造成污染。
五、施工进度和交付1. 按照施工计划进行钻孔施工，确保施工进度的合理性和准确性。
2. 在施工结束后，进行验收和整理工作，确保项目的交付质量和效果。
六、风险评估和应急措施1. 钻孔过程中可能存在地质条件、设备故障、安全事故等风险，施工人员应具备相关应急处置能力。
2. 在施工现场设置应急通道和安全出口，并配备相应的灭火器材、急救箱等应急设备。
钻孔工程施工方案
钻孔工程施工方案一、工程概述本项目为XX地区钻孔工程，主要包括钻孔灌注桩、地基处理、地下水位控制等内容。
工程范围涉及场地平整、钻孔施工、钢筋笼制作安装、混凝土灌注等环节。
钻孔工程共计约300根钻孔灌注桩，桩径为φ600mm，桩长约为25m，桩间距为1.5m。
二、施工目标1. 确保工程质量：钻孔位置准确、孔径符合设计要求、孔深达到设计值，孔壁稳定，无坍孔现象。
2. 保证工程进度：合理安排施工计划，确保钻孔工程按时完成。
3. 注重安全生产：严格遵守安全规程，确保施工过程中人员伤亡事故零发生。
4. 保护环境：严格执行环保法规，减少施工对环境的影响。
三、施工工艺及流程1. 场地平整：根据设计图纸，对施工场地进行平整，清除障碍物，为钻孔设备提供平稳的施工平台。
2. 钻孔设备选型：根据地质条件、桩径、桩长等因素，选择合适的钻孔设备。
本项目采用旋挖钻机进行钻孔作业。
3. 钻孔施工：按照设计图纸，进行钻孔定位，启动旋挖钻机进行钻孔作业。
在钻孔过程中，注意观察孔口返浆情况，确保孔壁稳定。
遇到地质突变或其他特殊情况，及时调整钻进参数。
4. 钢筋笼制作安装：根据设计要求，制作钢筋笼。
钢筋笼主筋采用HRB400级钢筋，箍筋采用HPB300级钢筋。
制作完成后，将钢筋笼吊装至孔口，采用振动锤进行安装，确保钢筋笼垂直、稳定。
5. 混凝土灌注：采用泵送混凝土灌注，混凝土强度等级为C30。
灌注过程中，随时检测混凝土面高度，确保灌注质量。
6. 孔口处理：钻孔完成后，对孔口进行处理，包括清除孔口垃圾、封闭孔口等，防止杂物进入孔内。
四、施工组织与管理1. 施工队伍：组织具有丰富经验的钻孔施工队伍，对施工人员进行技术培训和安全教育。
2. 质量控制：建立健全质量管理体系，严格按照设计要求和施工规范进行施工。
定期对施工质量进行检查，发现问题及时整改。
3. 进度管理：合理安排施工计划，确保钻孔工程按时完成。
对施工进度进行监控，必要时调整施工计划。
钻孔施工专项方案
一、工程概况本工程位于我国某市某区，为城市基础设施建设项目。
工程内容包括钻孔灌注桩基础施工，共计XX根桩，桩径为XX米，桩长为XX米。
根据地质勘察报告，地层主要为黏土、砂土和卵石层。
为确保施工质量和安全，特制定本专项施工方案。
二、施工准备1. 人员组织成立钻孔施工小组，明确各岗位责任，包括项目经理、技术负责人、安全员、施工员等。
2. 设备材料（1）钻机：选用XX型号钻机，具备钻孔、清孔、灌注混凝土等功能。
（2）泥浆制备系统：包括泥浆池、泥浆搅拌机、泥浆循环系统等。
（3）钢筋笼制作设备：包括钢筋笼加工平台、卷扬机、切割机等。
（4）混凝土输送泵、导管、钢筋等。
3. 施工场地（1）平整施工场地，确保钻机就位和施工。
（2）设置排水沟，防止积水。
（3）设置安全警示标志，确保施工安全。
三、施工工艺1. 钻孔（1）钻孔前，对钻机进行调试，确保其性能良好。
（2）根据地质情况，选择合适的钻孔工艺，如冲击钻、回转钻等。
（3）钻孔过程中，严格控制钻机垂直度，确保桩位准确。
（4）钻孔结束后，进行清孔，确保孔底沉碴厚度满足设计要求。
2. 钢筋笼制作与吊装（1）根据设计图纸，制作钢筋笼，确保其尺寸和形状符合要求。
（2）将钢筋笼吊装至孔口，确保其垂直度。
（3）将钢筋笼放置于孔内，确保其位置准确。
3. 灌注混凝土（1）准备混凝土，确保其质量符合设计要求。
（2）将混凝土输送至孔口，通过导管进行灌注。
（3）控制混凝土灌注速度，确保桩身质量。
（4）灌注完成后，进行混凝土养护。
四、施工进度安排根据工程实际情况，制定以下施工进度安排：1. 钻孔施工：XX天2. 钢筋笼制作与吊装：XX天3. 混凝土灌注：XX天4. 养护：XX天五、质量保证措施1. 严格按照设计图纸和施工规范进行施工。
2. 加强对施工过程的监督检查，确保施工质量。
3. 对施工设备进行定期检查和维护，确保其性能良好。
4. 对施工人员进行技术培训，提高其施工技能。
六、安全措施1. 制定安全施工方案，明确安全责任。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
跟管钻孔法施工方案
锚杆跟套管成孔施工措施
1、基本概况而及地质条件
A地块边坡均为大片石和石渣回填，所以质地不均，结构松散，不能被钻头冲击成粉状碎块后排出，造成阻力增大，钻机无法旋转。
钻进过程的扰动，造成已成孔段塌孔，钻具卡死，无法收回。
岩体结构松散，差异较大，造成钻进过程中导向不准，钻杆弯曲断裂，无法成孔。
因此在C1-C5临时边坡、西侧边坡、1.5.1边坡、1.5.2边坡等所有边坡工程的锚杆采用跟套管钻进工艺，通过试验表明能够成孔，成孔质量完全满足设计要求。
2、跟套管造孔工艺原理
钻进采用潜孔钻，该钻机的特点是扭矩及顶升压力大，钻具配套适应性强，成孔深且质量高。
配套钻具为跟管钻进的潜孔锤和偏心钻头，潜孔锤利用高压空气为动力做功。
钻具组成：套管（长度为2米标准节和1米的调整节，接长采用丝扣联结）、管靴、潜孔锤冲击器、偏心钻头、空心钻杆、拔管器。
工作原理：套管的跟进是通过潜孔锤锤击连接在套管上的管靴，同步跟进。
套管的主要作用是护壁，防止在成孔过程中对岩体扰动掉块，另一个作用是套管直径较钻杆大，刚度较好，防止钻杆弯曲，提高成孔质量。
套管加工为定型产品，可多次重复使用，以减少成本费用。
工艺流程：搭设钻机操作脚手架—>测定孔位—>钻机安装就位—>安装钻具—>钻孔—>成孔后吹扫排渣—>拆除钻具钻杆—>推放锚杆—>拔套管—>锚杆注浆—>验收
施工要点：
1、钻机脚手架要满足平安操作要求，要能承受钻进过程中的振动打击等荷载。
2、钻机、钻具、套管在施工前要反复检查，有裂纹和丝扣滑丝的钻杆和套管一概不能使用。
3、造孔过程中，经由过程复杂地段轻压、慢钻、反复吹扫，缓慢经由过程。
发现有突进和卡钻现象肯定查明缘故原由，排除故障后才能进行施工。
勤检查钻杆、套管、管靴的外观情况，发现有裂纹和其他异常应更换，以避免钻杆、套管和管靴断裂无法钻进的情况产生。
4、造孔完成退钻具时，动作肯定要缓慢，以防操作力度过大，损坏偏爱钻头和管靴。
5、拔出套管时，液压千斤顶顶升时要慢，用力均匀，以防止套管从丝扣处断裂。
3、锚杆锚固体注浆
1、严格控制水泥砂浆配合比，以保证注浆的强度达到设计要求。
2、注浆管在使用前应检查有无破裂和堵塞，接口处要牢固，防止注浆压力加大时开裂跑浆；注浆管应随锚杆插入，在灌浆过程中看见孔口出浆时再封闭孔口。
3、注浆前要用水引路、润湿输浆管道；灌浆后要及时清洗输浆管道、灌浆设备；灌浆后自然养护不少于7d。
