机房工程与综合布线

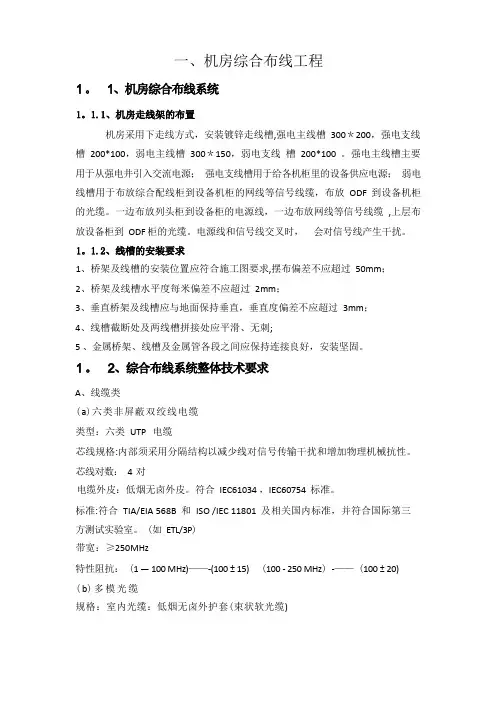

机房综合布线安装规范(DOC)
一、机房综合布线工程机房采用下走线方式，安装镀锌走线槽,强电主线槽300＊200，强电支线槽200*100，弱电主线槽300＊150，弱电支线槽200*100 。
强电主线槽主要用于从强电井引入交流电源；强电支线槽用于给各机柜里的设备供应电源；弱电线槽用于布放综合配线柜到设备机柜的网线等信号线缆，布放ODF 到设备机柜的光缆。
一边布放列头柜到设备柜的电源线，一边布放网线等信号线缆,上层布放设备柜到ODF 柜的光缆。
电源线和信号线交叉时，会对信号线产生干扰。
1、桥架及线槽的安装位置应符合施工图要求,摆布偏差不应超过50mm；2、桥架及线槽水平度每米偏差不应超过2mm；3、垂直桥架及线槽应与地面保持垂直，垂直度偏差不应超过3mm；4、线槽截断处及两线槽拼接处应平滑、无刺;5 、金属桥架、线槽及金属管各段之间应保持连接良好，安装坚固。
A、线缆类(a)六类非屏蔽双绞线电缆类型：六类UTP 电缆芯线规格:内部须采用分隔结构以减少线对信号传输干扰和增加物理机械抗性。
芯线对数：4 对电缆外皮：低烟无卤外皮。
符合IEC61034 ，IEC60754 标准。
标准:符合TIA/EIA 568B 和ISO /IEC 11801 及相关国内标准，并符合国际第三方测试实验室。
(如ETL/3P)带宽：≥250MHz特性阻抗： (1 — 100 MHz)——-(100 ± 15) (100 - 250 MHz) -—— (100 ± 20) (b)多模光缆规格：室内光缆：低烟无卤外护套(束状软光缆)标准：50\125µm，满足ISO 的OM2+多模万兆光缆传输标准最小带宽：2000MHz-Km＠雷射光源＠850nm1500\500MHz-Km＠红外光源＠850\1300nm纤芯衰耗：最大3.0dB\1.0dB@850\1300nm光缆10G 传输应用要求支持距离达150 米.B 配线架类(a)数据配线架规格：24 口RJ45 模块化非屏蔽配线架。
机房工程综合布线工程施工方案
机房工程综合布线工程施工方案一、工程概况随着信息技术的不断发展，机房作为信息处理与存储的核心场所，承载着重要的网络设备、服务器等关键设备，同时在传统工业生产中也扮演着重要的角色。
机房工程综合布线工程是指在机房内的各类设备及终端之间使用网络电缆进行连接，以实现信息传输功能。
本项目是一项重要的综合布线工程，涉及到布线设计、材料采购、施工安装等多个方面。
本文将对机房工程综合布线工程的施工方案进行详细描述。
二、工程目标1. 完成机房综合布线设计和施工，满足现有设备和终端的互联需求。
2. 保证机房布线系统的安全、稳定、高效运行。
3. 提高机房综合布线的管理和维护水平，降低后期维护成本。
三、施工准备1. 项目申报及审批根据国家规定，机房综合布线工程涉及到信息安全等重要问题，需要提前进行项目申报和审批。
2. 施工队伍组建组建一支技术过硬、经验丰富的施工队伍，保证施工质量和进度。
3. 采购材料及设备根据设计方案要求，采购符合国家标准的网络电缆、配线架、配线模块、连接器等相关材料和设备。
4. 施工计划编制根据设计方案和实际情况，编制详细的施工计划，明确各个工序的工作内容、工期、质量要求等。
5. 安全防护措施做好施工现场的安全防护，采取必要的措施保障施工人员和设备的安全。
四、施工流程1. 布线设计根据机房的结构和设备布局，进行合理布线设计，确保各个设备之间的连接畅通，避免干扰和信号衰减。
2. 网络电缆敷设根据设计图纸，对机房内的各个区域进行网络电缆敷设，保证连接的质量和稳定性。
3. 配线架的搭建根据实际需求和设计方案搭建配线架，对网络电缆进行整齐有序的布放，并标明清晰的标识，以方便管理和维护。
4. 网络设备安装将各类网络设备、交换机、路由器等安装在机房内的指定位置，接入网络电缆进行连接。
5. 测试与调试对已安装好的网络电缆和设备进行测试与调试，确保连接的稳定和质量。
6. 完成验收完成工程后，邀请相关部门进行验收，验收合格后方可投入使用。
机房综合布线课件
人员准备
组建施工队伍，进行 人员调配和分工，明
确各自职责。
路由选择与规划
01 根据施工图纸和现场情况，确定桥架、机柜的位 置和走向。
02 遵循相关规范和标准，选择合适的路由，确保布 线系统的安全性和稳定性。
02 根据路由情况，合理规划线缆的走向和长度，避 免线缆交叉和冗余。
桥架与机柜安装
机房综合布线课件
目录
• 机房综合布线概述 • 机房综合布线系统设计 • 机房综合布线实施与管理 • 机房综合布线常见问题与解决方案 • 机房综合布线发展趋势与展望 • 机房综合布线案例分析
01
机房综合布线概述
定义与特点
• 定义：机房综合布线是一种基于标准化的网络架构，将机房内各种通信设备、服务器、终端 等通过预设计的电缆和连接器进行连接和配置，以实现数据传输、语音通信、视频会议等功 能。
详细描述
智能楼宇综合布线系统设计需要与楼宇自动化系统、安 全监控系统、照明和环境控制系统等相互配合，实现智 能化管理。在数据传输方面，需要考虑使用屏蔽和非屏 蔽电缆，以及在电缆上使用适当的连接器来保证数据传 输的安全性和稳定性。此外，考虑到智能楼宇的节能需 求，综合布线也需要考虑到电缆的安装方式和路由，以 减少能源消耗。
环型拓扑结构是一种单向闭环结构，每个节点连 接两个相邻节点，具有结构简单、可靠性高和传 输效率高等优点。
拓扑结构选择
01 小型机房
对于规模较小的机房，可以选择简单的星型拓扑 结构或总线型拓扑结构。
02 中型机房
对于规模适中的机房，可以选择较为灵活的星型 拓扑结构或环型拓扑结构。
03 大型机房
对于规模较大的机房，需要选择更为灵活和可靠 的环型或网状拓扑结构。
机房弱电综合布线
机房弱电随着电子机房应用范围的日益扩大，对机房的功能需求也越来越多,机房建设的内容逐渐扩展到许多弱电的子系统，许多新技术、新产品逐渐在机房内得到广泛应用,这就进一步扩大和完善了机房的功能,顺应了计算机和通信行业的飞速发展.本章着重介绍在机房建设中普遍应用的综合布线、门禁、闭路监控、机房环境动力监控、系统集成、KVM以及机房常用的视频监视显示设备。
第一节综合布线一、综合布线简介综合布线是一套用于建筑物内或建筑群之间，为计算机、通信设施与监控系统预先设置的信息传输通道.它将语音、数据、图像等设备彼此相连，同时能使上述设备与外部通信数据网络相连接。
它的核心就是“综合”，也就是各个弱电系统均可用综合布线系统进行信息传输。
传统布线的不足主要表现在：不同应用系统（电话、计算机系统、局域网、楼宇自控系统等）的布线各自独立，不同的设备采用不同的传输线缆构成各自的网络,同时，连接线缆的插座、模块及配线架的结构和生产标准不同，相互之间达不到共用的目的,加上施工时期不同，致使形成的布线系统存在极大差异，难以互换通用.传统布线方式由于没有统一的设计，施工、使用和管理都不方便。
当工作场所需要重新规划，设备需要更换、移动或增加时,只能重新敷设线缆，重新安装插头、插座，并需中断办公,布线工作既费时又耗资，而且效率很低.因此，传统的布线不利于布线系统的综合利用和管理，限制了应用系统的变化以及网络规模的扩充和升级.综合布线系统是为适应电话和网络数据传输线缆的管理需求而发展起来的一种特别设计的布线方式，它为智能大厦和智能建筑群中的信息设施提供了多厂家产品兼容,模块化扩展与更新，系统灵活重组的可能性。
既为用户创造了现代信息系统环境,强化了控制与管理，又为用户节约了费用,保护了投资.综合布线系统已成为现代化建筑的重要组成部分。
传统的布线是总线拓扑结构，而综合布线是星形拓扑结构，在房间的各个位置留有充足的端口可供选择，而且每个房间都有预留线缆，扩展空间大,便于集中控制及统一管理。
机房和综合布线工程施工组织方案
机房和综合布线工程施工组织方案一、项目概况本项目旨在实施机房和综合布线工程施工，以满足公司信息化建设的需求。
该项目包括机房的建设和综合布线工程的施工两个部分，施工范围涵盖设备安装、电缆敷设、网络配置等内容。
二、施工组织机构1.项目经理：负责项目的整体管理和协调工作，具备相关领域的经验和技能。
2.施工队长：负责各个施工组的工作安排和协调，分配任务给施工人员，保证施工质量。
3.施工人员：分为机房施工组和综合布线施工组，具备相关技术知识和实际施工经验。
4.安全员：负责安全管理工作，监督施工现场的安全操作和事故预防。
5.现场管理员：负责现场材料和设备的管理，确保施工所需物资的供应和使用。
三、施工流程1.项目启动-成立施工组织机构，明确各个职责和工作内容。
-召开项目启动会议，明确目标和要求，并制定详细的施工计划。
2.前期准备-对施工现场进行勘察，确保施工的可行性和安全性。
-确定施工需要的人员、设备和材料，并进行采购和准备。
3.机房建设-进行机房的隔断工程，包括安装墙体、门窗等。
-安装机柜、电源、空调等设备，确保机房的正常运行。
4.综合布线施工-敷设机房内的各类电缆，包括电力电缆、网络电缆等。
-安装配线架、插座等配套设备，完成综合布线工程。
5.系统配置与调试-进行系统网络配置，包括IP地址分配、路由设置等。
-测试和调试机房设备和布线系统，确保正常运行。
6.完工与验收-清理施工现场，确保安全和整洁。
-进行竣工验收，确保施工质量符合要求。
四、工期计划本项目的工期计划为30个工作日，按照如下分阶段进行：1.前期准备：3天-施工组织机构的成立和启动会议的召开。
-施工现场的勘察和材料设备的准备。
2.机房建设：8天-机房隔断工程的施工。
-机房设备的安装和调试。
3.综合布线施工：10天-电缆敷设和配套设备的安装。
-布线系统的调试和测试。
4.系统配置与调试：5天-系统网络的配置和调试。
-机房设备的测试和调试。
5.完工与验收：4天-施工现场的清理和整理。
机房综合布线项目施工方案
机房综合布线项目施工方案1.项目概述本项目是针对公司机房进行综合布线，包括网络布线、电力布线、安防布线等，旨在提升机房的工作效率和运营安全性。
2.施工目标2.1提供稳定的网络连接，满足公司的通信需求；2.2保证机房的供电系统安全可靠，防止电力故障带来的损失；2.3布置安全系统，包括监控摄像头和门禁系统，保护机房的安全。
3.施工流程3.1方案设计：根据机房的布局和需求，进行综合布线方案设计，确定网络、电力和安防布线的走线路径和设备布置；3.2材料准备：根据方案设计，采购合适的综合布线材料，包括网络线缆、电缆、安防设备等；3.3施工准备：对机房进行清理和维护工作，确保施工期间的安全性；3.4网络布线施工：将网络线缆按照方案设计的路径走向进行布线，包括主干线、水平布线和末端布线；3.5电力布线施工：安装和连接电缆，包括电源线、配电线和接地线等；3.6安防布线施工：安装和连接监控摄像头和门禁系统，确保机房的安全可控；3.7联调测试：对综合布线进行系统联调和测试，确保各项功能的正常运行；3.8完工验收：组织验收团队对施工项目进行验收，确认工程质量和安全性。
4.施工要求4.1施工必须符合国家相关标准和规范，确保工程质量；4.2施工人员必须持证上岗，具备相关经验和技能；4.3施工期间必须注意机房的清洁和安全，避免对现有设备和线缆的损坏；4.4施工过程中应按照设计方案进行验证，确保布线的正确性和可靠性；4.5施工完成后必须进行系统测试和调试，确认各项功能正常运行。
5.施工安全措施5.1施工人员必须穿戴符合安全要求的工作服和防护用品；5.2施工设备必须经过安全检测和保养，保证其正常工作；5.3施工现场必须设置明显的安全警示标识，并进行施工现场管理；5.4施工期间必须严格按照有关电气安全操作规程进行施工，确保施工过程的安全性；5.5施工人员必须遵守相关规定，保证工作的质量和安全。
6.施工进度计划6.1方案设计：1天；6.2材料准备：2天；6.3施工准备：1天；6.4网络布线施工：5天；6.5电力布线施工：3天；6.6安防布线施工：3天；6.7联调测试：2天；6.8完工验收：1天。
综合布线及中心机房培训资料
综合布线及中心机房培训资料一、综合布线概述综合布线是一种模块化的、灵活性极高的建筑物内或建筑群之间的信息传输通道。
它能使语音、数据、图像设备和交换设备与其它信息管理系统彼此相连，也包括建筑物外部网络或电信线路的连接点与应用系统设备之间的所有线缆及相关的连接部件。
综合布线系统由不同系列和规格的部件组成，其中包括：传输介质、相关连接硬件（如配线架、连接器、插座、插头、适配器）以及电气保护设备等。
这些部件可用来构建各种子系统，它们都有各自的具体用途，不仅易于实施，而且能随需求的变化而平稳升级。
（一）综合布线的优点1、兼容性：综合布线能兼容众多厂家的设备及不同的传输介质。
2、开放性：对于传统的布线方式，只要用户选定了某种设备，也就选定了与之相适应的布线方式和传输介质。
如果更换另一设备，那么原来的布线就要全部更换。
对于综合布线，由于它采用开放式体系结构，符合多种国际上现行的标准，因此它几乎对所有著名厂商的产品都是开放的。
3、灵活性：综合布线系统中，由于所有信息系统皆采用相同的传输介质、物理星形拓扑结构，因此所有的信息通道都是通用的。
每条信息通道可支持电话、传真、多用户终端。
另外，所有设备的开通及更改均不需要改变布线，只需增减相应的应用设备以及在配线架上进行必要的跳线管理即可。
4、可靠性：综合布线采用高品质的材料和组合压接的方式构成一套高标准的信息传输通道。
所有线槽和相关连接件均通过 ISO 认证，每条通道都要采用专用仪器测试链路阻抗及衰减率，以保证其电气性能。
应用系统布线全部采用点到点端接，任何一条链路故障均不影响其它链路的运行，这就为链路的运行维护及故障检修提供了方便，从而保障了应用系统的可靠运行。
5、先进性：综合布线采用光纤与双绞线混合布线方式，极为合理地构成一套完整的布线。
所有布线均采用世界上最新通信标准，链路均按八芯双绞线配置。
5 类双绞线带宽可达 100MHz，6 类双绞线带宽可达 250MHz。
数据中心机房建设项目机房综合布线建议方案
数据中心机房建设项目机房综合布线建议方案针对AAAAAA数据中心机房的网络需求，以计算机网络运算准确无误及数据传输安全可靠、速度快的高标准，此次选用泛达超5类综合布线系统（结合语音系统）布线解决方案。
1.1 系统需求分析AAAAAA数据中心机房的主要需求有：数据通讯/语音系统。
结合AAAAAA综合布线需求和我公司多年综合布线建设经验，我们提出以下综合布线工程解决方案。
综合布线系统工程设计应采用当今先进的网络技术，实现网络数据高速有序流通，最大限度保护网络的安全、稳定、高速性。
我们将严格按照ISO11801等国际布线标准设计及施工，将AAAAAA数据中心机房建设成为一个技术先进、性能可靠、功能齐全的系统。
系统应符合ISO/IEC11801:1995(E)等综合布线工程国际标准中的各项规定，还应满足以下要求：•稳定性：系统性能稳定可靠。
•安全性：布线系统应考虑期货公司对保密性的要求，网络应该有强大的安全性机制和方法，能够保护和隔离敏感性的信息和机密文件，能够完全保证内部的安全性。
在保密网线路上的电磁泄漏及受电磁干扰影响较少。
•实用性：计算机网络系统对布线的需求。
能兼容语音、数据、图象的传输，并可与外部网络连接。
所用的布线系统能够满足千兆以太网的要求。
•灵活性：开放式结构，能支持话音及多种计算机数据系统，应用上能支持会议电视、多媒体等系统的需要。
•模块化：布线系统中，除去固定在建筑物内的线缆外，其余所有的接插件都是模块化的标准件，以方便管理和使用。
•扩充性：布线系统是可扩充的，以方便将来有更大的发展时，很容易将设备扩展进去。
•经济性：在满足应用要求的基础上，尽可能降低造价。
1.2 信息点布线规划设计AAAAAA数据中心机房的局域网络系统是按照以太网（Ethernet）设计和规划的，为满足网络技术发展的需要，降低信息系统总投入成本，AAAAAA的局域网系统建议按照千兆以太网规范设计。
这不但能提升网络系统速度，对今后网络的扩展也留有余地。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
机房布线设计特点
1 考虑机房环境的节能、环保、安全 2 适应冷热通道布置设备 3 列头柜的设置 4 敞开布线与线缆防火 5 长跳线短链路与性能测试 6 网络构架与外部网络（多运营商）互通（次进线 间设置） 7 高端产品应用 8 机房与布线系统接地
机房分级
1 国标QB/T50314 为A/B/C三级
网络设施与配线
1 网络设备的类型、结构、尺寸、端口的数量、耗 电量、采用的传输介质等各不相同
2 每一个机柜的端口及与公用网之间的端口
3 存储、接入、核心网络构架
4 主配线、水平配线、中间配线、设备配线模块设 置及互通关系 5 列头柜的设置（15个机柜，考虑线缆数量与长度）
机房布线—工作区信息点的数量
机房布线产品应用
3 相应防火线缆应用（敞开布线） 规范: A级：应采用CMP级电缆，OFNP或OFCP 级光缆 B级：宜采用CMP级电缆，OFNP或OFCP 级光缆 －阻燃CMP －耐高温低烟无卤线缆（850度） 4 高密度模块 5 RJ45/SFF预端接线缆应用 －端接部位性能指标得到可靠的保障 －线缆的施工带来极大的简便，可以提高施 工效率。
《全国民用建筑工程设计技术措施》2009CPXY
布线规范及相关标准图集
标准系统描述差异
标准 1 GB/T50314（机房内部）
2 ISO/IEC 24764-2010
EN 50173.5/1-2007（建筑群）
3 TIA 942-1
2
小型数据中心往往省略了主干子系统
屏蔽电缆选用
规范内容体现 采用屏蔽布线系统、光缆布线系统或采取 其它相应的防护措施。 －环境要求未达到要求（无线电干扰场强不应 大于126dB ） －磁场场强不应大于（800A/m） －网络安全保密要求； －安装场地不能满足非屏蔽布线系统与其它系 统管线或设备的间距要求。
机房布线产品应用
2 光缆的应用 1） 50微米（OM2/OM3/OM4）多模光缆 －利于网络的安全与外部电磁干扰的影响 －减少线缆在线槽中的占有空间 －50微米（OM3）支持10G网络300m/100G 网络100m，（OM4）支持10G 550m/100G 网络125m 2）单模光缆（OS1/OS2）则可以达到10000m； 有利于与外部及电信运营商之间配线网络的 互通。
1 接入交换机集中安装在一列机柜端部的机柜
2 接入交换机放在每一列机柜的中间
3 1U高度的接入层交换机放在每一个设备区机柜顶部
4 在服务器内部设置交换机
5 模块化 POD 是一组多功能的机柜，可优化供电、冷却
和布线技术效能。
服务器机柜配置确定
1 取得网络架构图与布线系统图
2 取得UPS供电系统对每一个机柜的供电负荷量；
背对背布置形成热风通道
气流组织3
工艺对土建要求
1 2 楼板的荷载（6～16KN/g)UPS电池组 层高（净高）≧2.5m (机柜/机架、活动地板 250mm与 400mm、走线槽道、消防管线、施工空 间等） 节能与环保：不设置窗 电源的谐波 环境电磁干扰规范 4 安防－由视频安防监控系统、入侵报警系统和 出入口控制系统组成，各系统之间具备联动控 制功能
服务器机柜配置确定
10 列头柜出、入线缆数量及连接对象 －列头柜至列头柜配线模块； －至主配线区配线柜配线模块； －至水平配线区配线柜配线模块； －至中间配线区配线模块； －至设备区配线模块； －至电信间、进线间配线模块； 11 计算列头柜安装配线模块的类型及数量 12 计算列头柜数量 13 计算桥架敷设路由与尺寸
规范 1 2 光缆采用1+1冗余，对绞电缆采用3+1冗余 主机房信息点配置 （每一个机柜） - A级12个信息点，冗余信息点为总信息点的二分之一 - B级8个信息点，冗余信息点为总信息点的四分之一
- C级不少于6个信息点
2 支持区信息点配置 - A级B级不少于4个信息点
- C级不少于2个信息点
接入交换机设置
服务器机柜配置确定
6 计算机柜内所有设备与业务输出光、电端口的数量 及连接对象 7 计算电缆、光缆跳线数量 8 计算每一个机柜出、入电缆和光缆的数量 9 确定每一列列头柜的数量、摆放位置、及安装设备 组合情况 －几个机柜设置一个列头柜 －列头柜设置机列的一端或中间部位 －列头柜功能组合 · 以太交换机 + 配线模块 · KVM设备 + 以太交换机 + 配线模块 · 配线模块
机房布线 — 线槽敷设
设备的金属外壳、各类金属管道、金属线槽、建
1
筑物金属结构等必须进行等电位联结并接地。
2 当配电电缆线槽（桥架）与通信缆线线槽（桥架） 并列或交叉敷设时，配电电缆线槽（桥架）应敷 设在通信缆线线槽（桥架）的下方 3 活动地板下作为空调静压箱时，电缆线槽（桥架）
的布置不应阻断气流通路。
－ 铜缆链路90米，信道100米（4个连接器件）
－ 光纤300米，OM4 550米
5 支持区域信息点数量的确定（GB50311） 6 基础、设备、确认数据调查表的填写
7 产品等级的选择
8 管线的综合规划
机房布线—工作区划分
主机房以一个机柜为一个工作区 暂时无法确定机柜数量的，以3～5平方米为一 个工作区 3 4 辅助区以3～9平方米为一个工作区 支持区以不同的功能用房为一个工作区，如 UPS室、空调机房等
每个机柜安装设备
每台设备电、光端口
每个机柜安装配线设备 每个机柜安装理线架
每台设备占机柜空间总量
设备及理线架占机柜空间 总量
19英寸机柜数量（每一个 机柜42U）
每个机柜线缆总数量 每一列机柜数量 每一列线缆总数量（根）
机房设备布置
当机柜内或机架上的设备为前进风/后
出风方式冷却时
1 2 机柜或机架的布置宜采用面对面、背对 机柜或机架 面对面布置形成冷风通道 背的方式
1 2
机房布线产品应用
1 6类（国标、942） 6A（ISO至少6A）及屏 蔽4对对绞电缆应用 －支持永久链路长度可达到90m －可减少电缆间串音与线槽占有空间 －便于散发热量 －网络对传输带宽的更高需求 2 7、7A类布线系统为全屏蔽的布线系统，在 对大 于10G网络的应用中，会体现更大的 优势 免于缆间串音测试
设备/配线架接地
1 机柜/架内专用的接地排，采用垂直或水平安装方式
2
3 4 5
每个设备/配线架采用（并行联结的方式联结至汇接 排）
等电位连接导体直径至少为4mm 等电位联结导体应采用绿色绝缘护套 电信间机柜2根不同长度导体接地
设备/配线架接地
机房布线
1 所有进入电磁屏蔽室的信号电缆应通过信 号滤波器或进行其它屏蔽处理。 2 进出电磁屏蔽室的网络线宜采用光缆或屏
机房国内标准
《电子信息系统机房设计规范》GB50174-2008 《电子信息系统机房施工及验收规范》GB50462-200 《电子信息系统机房检测规范》GB50462-2008
《电信专用房屋设计规范》YD/T5003-2005
《建筑物电子信息系统防雷技术规》GB50289-2006 《民用建筑电气设计规范》JGJ16-2008
主讲人
张宜
机房工程与综合布线
机房类型
1
智能建筑弱电总控机房（布线、监
控、消防、计算机机房、楼宇自控等 ）
2 电信间 、弱电间 、竖井
3 数据中心机房 （企业自用数据中心、
运营商托管/互联网数据中心 ）
机房类型
1 计算机房 （无人值守）
2 支持空间 －进线间 －电信间 －行政管理区 －辅助区和支持区
服务器机柜配置确定
5 计算机柜内所有设备与业务输出光、电端 口的数量及连接对象 6 计算电缆、光缆跳线数量 7 计算每一个机柜出、入电缆和光缆的数量
配置实施步骤 —— 确定
设备 容量
标准 服务器 （台） 机架 服务务 （台） 刀片式 服务器机框 （个） KVM 设备 （台） 存储器 （台） 交换机 （台）
蔽缆线，光缆不应带有金属加强芯。
管槽位置与路由
1 对机房布线推荐采用敞开的布线方式（格栅线 缆桥架）。 2 位置与路由的确定： －符合机房的净高尺寸 －不阻挡机房空调设计的气流组织 －电力管线及其它弱电管线能够保持相应规定 的间距 －满足线缆布放弯曲半径等要求为依据 －机房的等级与管线敷设的方式来确定线缆的 防火等级，并作出是否采用屏蔽的布线系统。
3
接地系统重要性
5 天花板离地板高度 －1级少2.6米 －2级至少2.7米 －3级至少3米（天花板离最高的设备顶部不低 于460mm）
－4级至少3米（天花板离最高的设备顶部不低 于600mm）
接地系统重要性
等电位联结 1 保证人身安全及设备安全
2 为防止设备漏电、静电放电等意外情
况对设备和人身的伤害 3 屏蔽、非屏蔽布线系统 4 保证电磁兼容性能（EMC），降低对 周围设备的干扰
中型数据中心 －1个进线间、电信间、主配线区域
－多个水平配线区域组成
－占据一个房间或一层楼面 3 大型数据中心 －多个楼层或多个房间 －每个楼层或每个房间设立中间配线区 －有多个电信间用于连接独立的办公和支持空间 －对超大型数据中心需要增设次进线间
机房布线与大楼布线对应关系的理解
办公室、操作室（自用场地） TO 信息插座 进线间
线缆综合管路
活动地板下敷设线槽时 －与配电线路的间距 －是否阻碍了空调气流的流通 采用上走线方式时 －线槽的位置应与灯具 －风口 －消防喷淋头的位置相协调。
1
2
电缆应用长度
1 各系统对线缆长度限值 －永久链路90m －信道100m －主干300m（光纤） －多用户信息插座 UTP /ScTP 24GWA 22m 、 ScTP 26GWA 17m －CP 主干>15m －设备配线区同一列机柜设备间连接线缆小于15m
