超临界二氧化碳布雷顿循环的研究进展及应用前景
超临界二氧化碳布雷顿循环的研究进展及应用前景摘要：超临界二氧化碳（S-CO2）应用布雷顿循环能够使系统结构紧凑、效率高具有良好的工程应用前景。
本文首先介绍了超临界二氧化碳工质的特点及布雷顿循环的优势，总结了近年来国内外针对超临界二氧化碳布雷顿循环系统及其关键部件的研究进展和相应成果，最后对超临界二氧化碳布雷顿循环在能源领域的潜在应用前景进行了说明。
关键词：超临界二氧化碳；布雷顿循环；关键部件引言当二氧化碳达到临界条件时（温度31.1℃，压力7.38MPa），处于超临界状态。
将超临界二氧化碳用于布雷顿循环，具有以下优势：S-CO2工质黏性小，S-CO2布雷顿循环比其他常用的循环在较高的运行温度下具有相对更高的效率优势；S-CO2工质密度大，S-CO2布雷顿循环的系统结构紧凑，循环设备占用空间小；CO2极易获取，设备体积相对较小，且运行时损耗小，保证了设备的使用寿命，使得S-CO2布雷顿循环的成本相对较小。
1 S-CO2布雷顿循环研究进展1.1国外研究美国、日本、韩国、捷克等国家均开展了超临界二氧化碳布雷顿循环的系统设计及实验研究。
美国具有多家研究机构较长时间的研究基础，其在超临界二氧化碳布雷顿循环的研究上处于世界领先地位。
美国桑迪亚国家实验室是最早开展S-CO2布雷顿循环的机构之一，其搭建了发电功率为124KW的简单布雷顿循环系统。
美国桑迪亚国家实验室正致力于研发兆瓦级超临界二氧化碳布雷顿循环，进一步增大循环效率并增强实用性。
美国西南研究院（SWRI）进行了1MW 级的超临界二氧化碳布雷顿循环设计研究，采用天然气燃烧作为热源，完成了实验系统的制造运行。
近年来，美国能源部资助科研项目的投入不断加大、加快，并在2016 年投入巨资建设10 MW试验装置，表明美国整体技术成熟度水平已达到较高级别，距离商业化为期不远。
韩国能源研究所（KIER）自2103年起，先后搭建了两种不同的S-CO2布雷顿循环实验平台，并进行了相关研究。
二氧化碳超临界发电技术
二氧化碳超临界发电技术二氧化碳超临界发电技术（CO2超临界发电技术）是一种新型的发电技术，其优势在于其高效、安全、环保。
同时，它也是一种地球温度升高越来越明显的情况下减少全球二氧化碳排放的好办法，可有效减少二氧化碳排放。
CO2超临界发电技术其实是一种利用超临界二氧化碳作为工作流体的发电技术。
在传统的火力发电过程中，常采用水蒸气发生器和涡轮发电机，而CO2超临界发电技术则采用超临界CO2作为工作流体。
超临界CO2是指物质温度和压力都高于其临界点的CO2，此时CO2既具有液相的高密度和较高的热容量，同时又具有气相的高运动速度，能够产生较高的动力输出。
因此，CO2超临界发电技术可以通过更高效的能量转换过程从而带来更高的电压产出和更好的压力控制。
在CO2超临界发电技术中，燃烧产生热量，将水转化为蒸汽，蒸汽再经过凸轮式涡轮机产生电能。
与常规火力发电不同的是，超临界CO2不需要快速加热和冷却，可以将热量更充分地利用，并在排放的过程中最大限度地减少温室气体的排放。
由于CO2超临界发电技术的工作流体为CO2，因此比传统火力发电中使用的水更适合在高温高压的情况下使用。
因为CO2在高温高压下的物性与水相比有着更大的优势，能够更好地适应高温高压工作环境。
在技术上，CO2超临界发电技术需要克服的难点是工作流体（CO2）的压力和温度。
CO2需要在严格的压力和温度条件下保持超临界状态，并保证在不同负荷和质量流量条件下正常工作。
总之，CO2超临界发电技术充分利用了超临界CO2作为工作流体的物性，相较于传统火力发电技术有着更高的效率、更清洁的环境效益，也广受欢迎在能源市场中发挥其作用。
随着我国对新型能源技术的重视和需求的不断提高，CO2超临界发电技术无疑在未来将会有更加广泛的应用前景。

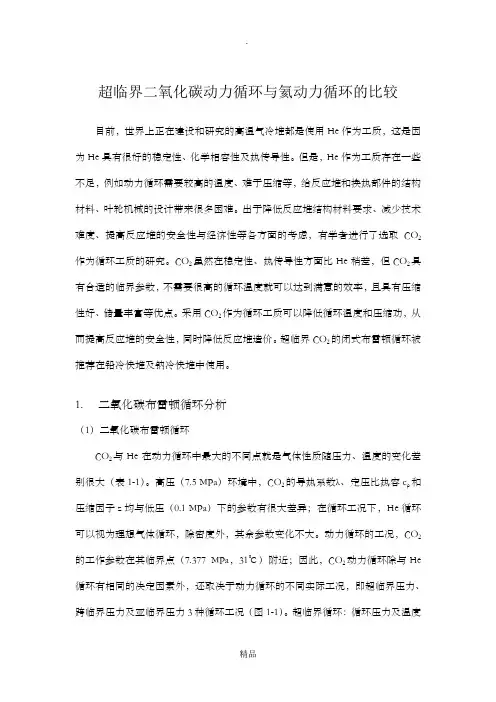

超临界二氧化碳循环分析1
超临界二氧化碳动力循环与氦动力循环得比较目前,世界上正在建设与研究得高温气冷堆都就是使用Ｈｅ作为工质,这就是因为Hｅ具有很好得稳定性、化学相容性及热传导性。
但就是,Ｈｅ作为工质存在一些不足,例如动力循环需要较高得温度、难于压缩等,给反应堆与换热部件得结构材料、叶轮机械得设计带来很多困难。
出于降低反应堆结构材料要求、减少技术难度、提高反应堆得安全性与经济性等各方面得考虑,有学者进行了选取CO２作为循环工质得研究、CＯ2虽然在稳定性、热传导性方面比He稍差,但ＣＯ2具有合适得临界参数,不需要很高得循环温度就可以达到满意得效率,且具有压缩性好、储量丰富等优点。
采用CO作为循环工质可以降低循环温度与压缩２功,从而提高反应堆得安全性,同时降低反应堆造价、超临界ＣO2得闭式布雷顿循环被推荐在铅冷快堆及钠冷快堆中使用、1、二氧化碳布雷顿循环分析(1)二氧化碳布雷顿循环CO2与He在动力循环中最大得不同点就就是气体性质随压力、温度得变化差别很大(表1—1)。
高压(７.5 MPa)环境中,CO2得导热系数λ、定压比热容ｃｐ与压缩因子z均与低压(0.1 MPa)下得参数有很大差异;在循环工况下,He循环可以视为理想气体循环,除密度外,其余参数变化不大。
动力循环得工况,CO2得工作参数在其临界点(7、３77 ＭPa,３１℃)附近;因此,CO2动力循环除与Ｈe循环有相同得决定因素外,还取决于动力循环得不同实际工况,即超临界压力、跨临界压力及亚临界压力3种循环工况(图1—1)、超临界循环:循环压力及温度均在临界参数以上;跨临界循环:循环高压侧压力高于临界压力,低压侧压力低于临界压力;亚临界压力循环:循环压力均低于临界压力,工作于气相区。
表1-1 ＣＯ2与He热物性比较(35℃)工质P/ＭPa ρ／kg·m－3 λ/W·(m·Ｋ)—1 CＰ/kJ·(kg·K)—1ｚCO2 7、5 ２７７、6 ０.０3532 5.９306 0、4６30、１１.95 0.01497 0、828 0.8７9He 7、５11。
