项目三日光灯电路原理及其安装一、【案例背景】项目教学法是通过实施一个完整的项目而进行的教学活动。
在教学活动中，教师将需要解决的问题或需要完成的任务以项目的形式交给学生。
在教师指导下，以个人或小组工作方式，由学生自己按照实际工作的完整程序，共同制定计划、共同或分工完成整个项目。
项目教学法把理论教学与实践教学有机地结合起来，充分发掘学生的创造潜能，提高学生分析问题和解决实际问题的能力。
本节《日光灯电路原理及其安装》就采取了项目教学法，力求将理论教学与实践教学有机地结合起来。
二、【案例实录】第一、日光灯原理分析：图3-1 直管形日光灯电路及等效电路图1．日光灯的点燃过程⑴闭合开关，电压加在启动器两极间，氖气放电发出辉光，产生的热量使U型动触片膨胀伸长，跟静触片接触使电路接通。
灯丝和镇流器中有电流通过。
⑵电路接通后，启动器中的氖气停止放电，U型片冷却收缩，两个触片分离，电路自动断开。
⑶在电路突然断开的瞬间，由于镇流器电流急剧减小，会产生很高高的自感电动势，方向与电源电动势方向相同，这个自感电动势与电源电压加在一起，形成一个瞬时高压，加在灯管中的气体开始放电，于是日光灯成为电流的通路开始发光。
2．日光灯正常发光日光灯开始发光后，由于交变电流通过镇流器线圈，线圈中会产生自感电动势，它总是障碍电流变化的，这时和镇流器起着降压限流的作用，保证日光灯正常发光。
第二，项目实操操作流程:图3-2 项目实操操作流程图项目实施流程细则：一、确定项目《日光灯电路原理及其安装》中照明线路有一套单独的工艺，若不学习则会造成电工实习内容上的脱节。
学生对家用照明电路感兴趣，也往往喜欢问些这方面的问题，其主要原因是单相电在日常生活中天天用得到，包含照明、吊扇、配电等的安装维修应该为人熟知、了解，并会日常维修，并且这知识不难，容易学会。
二、项目分析：高职学生有底子薄，基础差、动手能力强的特点，项目实施从“低起点”入手，首先选择效果明显的项目活动，初步学会剥线钳的使用，导线的连接方法，三极插头、插座中的三个接线桩的位置等，为照明电路的安装打基础。
日光灯更换施工工艺流程
日光灯更换施工工艺流程一、准备工作。
要换日光灯呀，那可不能啥都不准备就上手。
先得把工具找齐喽，像螺丝刀这种小工具可不能少。
还有呀，得找个小凳子或者梯子，要是你个儿不够高，总不能跳着去换灯吧，那多滑稽呀。
新的日光灯也得提前准备好，可别到时候把旧的拆下来，才发现新的没在跟前儿。
这就好比你要做饭，菜都切好了，发现没米下锅，那多闹心。
而且呀，最好再找个小盒子或者小袋子，用来装拆下来的小零件，要是弄丢了，那可就麻烦啦。
二、断电操作。
这可是非常非常重要的一步哦。
要是不断电就去换日光灯，那可就太危险啦，就像在雷区里跳舞一样，一不小心就被电得“外焦里嫩”。
所以呢，一定要找到对应的电闸，然后把它给拉下来。
这时候你可以多检查几遍，确保真的没电了。
你可以拿个电笔去试试，要是电笔亮了，那可千万别动手，得再去检查电闸是不是拉错了。
三、拆卸旧日光灯。
断电之后，就可以开始拆旧的日光灯啦。
先把灯罩拆下来，一般灯罩都是卡在灯座上的，用手轻轻一掰或者用螺丝刀撬一下就能取下来。
不过要小心点儿，别太用力把灯罩给弄碎了，要是碎了，那玻璃渣子到处都是，就像小刺猬一样扎手。
灯罩取下来之后，就能看到灯管啦。
灯管两边都有个小卡子，把卡子轻轻往中间按，然后把灯管慢慢拔出来就好。
这就像从剑鞘里拔剑一样，得小心翼翼的。
四、安装新日光灯。
旧的拆下来了，就该把新的装上去啦。
先把新灯管的一头对准灯座的卡槽，然后轻轻插进去，听到“咔哒”一声，就说明插到位了。
再把另一头也插好。
接着就是装灯罩啦，把灯罩对准灯座，然后轻轻卡上去就行。
这时候要注意灯罩是不是卡正了，要是歪歪斜斜的，那可不好看，就像戴歪了帽子一样。
五、恢复供电。
新日光灯安装好之后，就可以去把电闸推上去啦。
这时候你就可以看看新灯是不是亮了。
要是亮了，那就大功告成啦，感觉就像完成了一件超级了不起的大工程一样。
要是不亮呢，也别慌，先检查一下灯管是不是插好了，或者再看看电闸是不是真的推到位了。
换日光灯虽然不是啥特别难的事儿，但每一步都得小心谨慎呢。

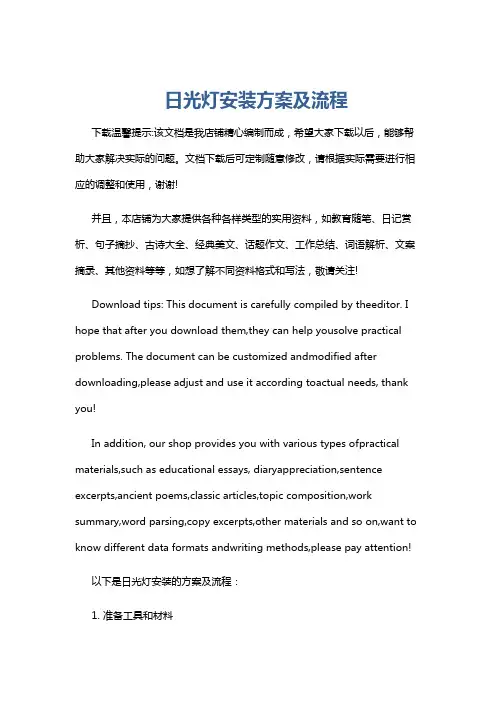

日光灯安装方案及流程
日光灯安装方案及流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!以下是日光灯安装的方案及流程：1. 准备工具和材料日光灯灯管日光灯灯座螺丝刀钳子电线绝缘胶带2. 关闭电源在安装日光灯之前，务必关闭电源，以确保安全。
日光灯管的安装方法
日光灯管的安装方法
(1)准备灯架。
根据日光灯管的长度，购置或制作与之配套
的灯架。
(2)组装灯具。
日光灯灯具的组装，就是将镇流器、启辉器、灯座和灯管安装在铁制或木制灯架上。
组装时必须注意，镇流器应与电源电压、灯管功率相匹配，不可随意选用。
由于镇流器比较重,又是发热体，应将其扣装在灯架中间或在镇流器上安装隔热装置。
启辉器规格应根据灯管功率来确定并将其装在灯架上便于维修和更换的地点。
两灯座之间的距离应准确，防止因灯脚松，从而造成灯管掉落。
(3)固定灯架。
固定灯架的方式有吸顶式和悬吊式两种.悬吊式又分金属链条悬吊和钢管悬吊两种。
安装前先在预设的固定点打孔预埋合适的固定件，然后将灯架固定在固定件上。
(4)组装接线。
启辉器座上的两个接线端分别与两个灯座中的一个接线端连接，余下的接线端，其中一个与电源中性线连接着，另一个与镇流器的一个出线头连接。
镇流器的另一个出线头与开关的一个接线端连接，开关的另一个接线端与电源中的一根火线连接。
与镇流器连接的导线既可通过瓷接线柱连接，也可直接连接，但要恢复绝缘层。
接线完毕后要对照电路图仔细检查。
(5)安装灯管。
安装灯管时，对插入式灯座，先将灯管一端灯脚插入带弹簧的
一个灯座，稍用力使弹簧灯座活动部分向外退出-小段距离，另一端趁势插入不带弹簧的灯座。
对开启式灯座，先将灯管两端灯脚同时卡入灯座的开缝中，再用手握住灯管两端头旋转约1/4圈，灯管的两个引出脚即被弹簧片卡紧，使电路接通，
(6)安装启辉器
最后把启辉器旋放在启辉器底座上。
日光灯的安装学生实训报告
日光灯的安装学生实训报告实训背景为了提高学生的实际动手操作能力，培养他们的实际工作技能，我们组织了一次日光灯的安装学生实训。
通过这次实训，学生们能够更好地掌握日光灯的安装和维修技术，提升他们的实践能力。
实训目标1. 掌握日光灯的基本原理和工作方式；2. 学会正确安装日光灯并连接电路；3. 熟悉日光灯的常见故障排查和维修方法；4. 培养学生的团队合作意识和沟通能力。
实训过程第一阶段：理论学习在实训开始前，我们为学生们提供了关于日光灯基本原理和安装方法的理论知识讲座。
学生们通过听讲座和参考资料，了解了日光灯的工作原理，以及安装和维修过程中需要注意的事项。
第二阶段：实操操作在理论学习之后，学生们开始进行实操操作。
我们为每个小组提供了一套日光灯安装和维修工具，并提供了一套标准化的实操操作步骤。
学生们分组进行日光灯的安装和电路连接，并根据实际情况进行调试。
在实操操作过程中，我们注重培养学生的团队合作意识和沟通能力。
每个小组都需要合理分工，确保每个成员都能充分发挥自己的能力。
同时，我们鼓励学生们主动沟通交流，及时解决问题，提高工作效率。
第三阶段：故障排查和维修在安装完成后，学生们将进行故障排查和维修的实验。
我们故意在每组日光灯中设置了一些常见的故障，如灯管损坏、电路短路等。
学生们需要通过观察和测试，找出故障的原因，并进行相应的维修。
通过这一环节的实践，学生们能够更好地理解日光灯的工作原理，掌握故障排查和维修的方法。
同时，他们也会增强解决问题的能力和自信心。
实训效果经过一段时间的实训，学生们充分掌握了日光灯安装和维修的技能。
他们不仅学会了正确安装日光灯并连接电路，还能够独立进行故障排查和维修。
在实操中，学生们一个个击破了各种难题，展现出了良好的团队合作精神和解决问题的能力。
通过这次实训，学生们不仅提升了实际操作能力，还培养了责任心、沟通能力和团队合作精神。
他们在实训中体验到了真正的工作场景，为今后的工作做好了准备。

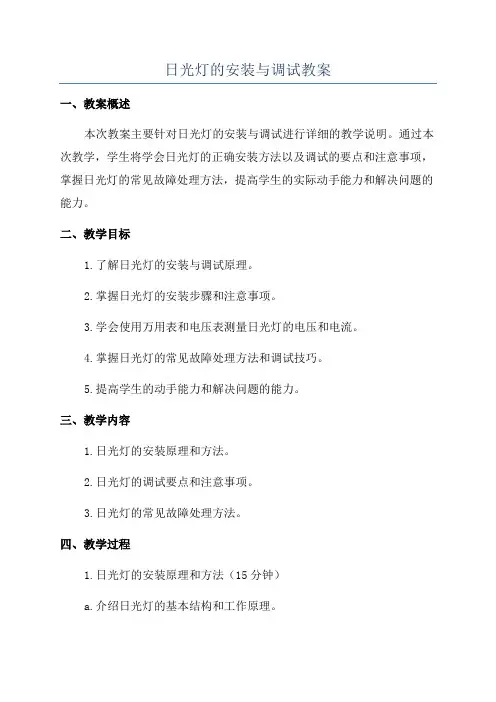

日光灯的安装与调试教案
日光灯的安装与调试教案一、教案概述本次教案主要针对日光灯的安装与调试进行详细的教学说明。
通过本次教学，学生将学会日光灯的正确安装方法以及调试的要点和注意事项，掌握日光灯的常见故障处理方法，提高学生的实际动手能力和解决问题的能力。
二、教学目标1.了解日光灯的安装与调试原理。
2.掌握日光灯的安装步骤和注意事项。
3.学会使用万用表和电压表测量日光灯的电压和电流。
4.掌握日光灯的常见故障处理方法和调试技巧。
5.提高学生的动手能力和解决问题的能力。
三、教学内容1.日光灯的安装原理和方法。
2.日光灯的调试要点和注意事项。
3.日光灯的常见故障处理方法。
四、教学过程1.日光灯的安装原理和方法（15分钟）a.介绍日光灯的基本结构和工作原理。
b.讲解日光灯的安装步骤和注意事项。
c.示范日光灯的正确安装方法。
2.日光灯的调试要点和注意事项（30分钟）a.介绍日光灯的调试流程和要点。
b.讲解日光灯的调试工具和仪器的使用方法。
c.示范使用万用表和电压表测量日光灯的电压和电流。
3.日光灯的常见故障处理方法（30分钟）a.列举日光灯的常见故障，如亮度不足、闪烁等。
b.分析日光灯故障的可能原因。
c.教授日光灯故障排除的步骤和方法。
d.示范使用多媒体演示日光灯故障的排除过程。
4.练习与展示（15分钟）a.学生分组进行实际操作，安装和调试一盏日光灯。
b.学生以小组为单位，分享自己的调试过程和遇到的问题。
c.教师点评学生的操作和表现。
五、教学评价通过学生的实际操作和讨论分享，教师可以评估学生在日光灯的安装与调试方面的掌握程度。
学生的动手能力、解决问题的能力以及团队协作能力都可以通过本次实验得到有效的评价。
六、教学反思本次教案针对日光灯的安装与调试进行了详细的教学说明，内容设计合理，涵盖了日光灯的基本知识和实际操作。
通过学生的实际操作练习和讨论分享，既巩固了学生的理论知识，又提高了他们的动手能力和解决问题的能力。
在教学过程中，应充分调动学生的积极性和主动参与，注重培养学生的实际动手能力和团队协作能力，以提高教学效果。
日光灯怎么安装
日光灯其实就是荧光灯，是一种比较节能的照明电器。
那么家里的日光灯应该怎么安装呢？下面就一起来看看吧。
1、安装日光灯时，应将灯管中部放置被照面正上方，然后将灯管和被照面横向保持平行，力求较高的照度。
2、对于吊式灯架的挂链吊钩，要安装在平顶木结构或预制的吊环上。
3、进行接线时，要将线路接入开关中，对于开关出线必须和镇流器相连，然后根据镇流器接线图接线。
4、如果镇流器的线头标记不清楚时，可以用万用表测量，电阻小的两个线头为副线圈，标记为3、4;电阻大的两个线头是主线圈，标记为1、2，接法与两个线头镇流器相同。
闪速到家以家电、家居生活为主营业务方向，提供小家电、热水器、空调、燃气灶、油烟机、冰箱、洗衣机、电视、开锁换锁、管道疏通、化粪池清理、家具维修、房屋维修、水电维修、家电拆装等保养维修服务。
日光灯的安装调试实训报告
一、实训目的本次实训旨在通过日光灯的安装与调试，使学生掌握日光灯的基本结构、工作原理、安装方法和调试技巧，提高学生的动手实践能力和工程应用能力。
二、实训内容1. 日光灯的基本结构和工作原理（1）基本结构：日光灯主要由灯管、镇流器、启辉器、支架、连接线等组成。
（2）工作原理：当开关接通电源时，启辉器中的氖气放电，产生热量使双金属片弯曲，接通电路。
镇流器产生自感电动势，使电流减小，双金属片冷却后断开电路。
此时，灯管两端产生高电压，使灯管中的汞蒸气放电，发出紫外线，激发荧光粉发光。
2. 日光灯的安装方法（1）选择合适的安装位置：日光灯应安装在通风良好、无腐蚀性气体、无尘埃的地方，距离地面2米以上。
（2）连接电源：将电源线一端连接到开关，另一端连接到镇流器。
（3）连接镇流器：将镇流器一端连接到电源线，另一端连接到灯管。
（4）安装灯管：将灯管插入支架，确保灯管与支架接触良好。
（5）连接启辉器：将启辉器一端连接到电源线，另一端连接到灯管。
（6）检查线路：确保所有连接线牢固，无短路现象。
3. 日光灯的调试方法（1）检查电源电压：使用电压表测量电源电压，确保电压稳定在220V。
（2）检查灯管：观察灯管是否有裂纹、漏气等现象，如有异常，应更换灯管。
（3）检查镇流器：检查镇流器是否工作正常，如有异常，应更换镇流器。
（4）检查启辉器：检查启辉器是否工作正常，如有异常，应更换启辉器。
（5）调整安装高度：根据实际需要，调整灯管安装高度，确保光线均匀。
（6）测试照明效果：打开开关，观察照明效果，如有异常，应检查并排除故障。
三、实训过程及结果1. 实训过程（1）了解日光灯的基本结构和工作原理。
（2）按照安装方法，进行日光灯的安装。
（3）按照调试方法，对日光灯进行调试。
（4）测试照明效果，确保日光灯工作正常。
2. 实训结果通过本次实训，掌握了日光灯的基本结构、工作原理、安装方法和调试技巧，提高了动手实践能力和工程应用能力。
同时，熟悉了日光灯在实际工程中的应用，为今后的工作奠定了基础。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
徐水职教中心 电工电子专业
蔡志恒
czh
一、日光灯的组成
日光灯主要由六个部分组成 1、日光灯管 2、镇流器 3、启辉器 4、灯座 5、启辉器座 6、日光灯支架
czh
二、日光灯电路图
czh
二、日光灯启动过程
czh
镇流器
电感镇流器：又称限流器，是一个带有铁心的电感线 圈. 其作用是： a 、在灯管启辉瞬间产生一个比电源电压高的多的自 感电压帮助灯管启辉。 b、灯管工作时限制通过灯管的电流不致过大而烧毁 返回 灯丝。
czh
课 后 作
思考问题：
业
1、镇流器两端的电压与灯管两端的电压 之和是否等于总电压？ 2、日光灯安装时的注意事项？ 3、日光灯常见故障有哪些？
czh
徐 水 职 教 中 心
蔡志恒
czh
日光灯的安装过程
安装镇流器 （用螺丝把镇流器固定在灯架上） 安装灯座 （通过卡销或螺丝固定） 安装启辉器座 （通过卡销或螺丝固定） 连接导线 （用螺丝或卡销） 检查连接是否正确
czhLeabharlann 接线演示启辉器座灯 座 镇流器 灯 座
零线
火线
czh
安装注意事项 ！（通电时注意安全）
（1）在灯具安装过程中，首先应检验各零部 件和紧固件的质量，以减少无效劳动； （2）吊式日光灯灯具内一般不设电源开关， 引出电源线时留心作好记号，以保证相 线断开关； （3）导线与灯座接线柱连接前，先“穿”线， 再留导线余量，可避免不必要的浪费。
czh
分组实操实练
每 组 四 人 ， 共 分 八 组
第一组 第五组
第二组
第六组
第三组
第七组
第四组
第八组
czh
日光灯的一般故障
1.灯管出现的故障
灯不亮而且灯管两端发黑，用万用表的电阻档测量一下 灯丝是否断开。
2.镇流器故障：
一种是镇流器线匝间短路，其电感减小，致使感抗XL 减小，使电流过大而烧毁灯丝。一种是镇流器线匝间短 路，其电感减小，致使感抗XL减小，使电流过大而烧毁 灯丝 (发现此类情况及时剪去其引线,以免再次使用,造成损失) 另一种是镇流器断路使电路不通灯管不亮。
czh
3.启辉器故障： 日光灯接通电源后，只见灯管两头发 亮，而中间不亮，这是由于启辉器两 电极碰粘在一起分不开或是启辉器内 电容被击穿（短路）。重新换启辉器 方可。
课 堂 总 结
日光灯具组成：灯管、启辉器、镇流器等。
日光灯安装顺序：镇流器、灯座、启辉器座
常见故障: 启辉器损坏、灯管断路、镇流器 损坏。
S
结论：启辉器在电路中起自动开关作用。
返回
日 光 灯
管
灯管由玻璃管、灯丝和灯丝引出脚组成，其外形结 构如图所示：1—灯脚；2—灯头； 3—灯丝；4—荧光粉；5—玻璃管。
启
辉 器 座
灯
座
日 光 灯 支 架
包括灯架和反光板
日 光 灯 的 安 装
（1）准备灯架 根据日光灯灯管长度的要求，购置或制作与之配套的灯 架。 （2）组装灯架 将镇流器、启辉器座、灯脚等，按电路图进行连线。接 线完毕，要对照电路图详细检查，以免接错，接漏。 （3）固定灯架 固定灯架的方式有吸顶式和悬吊式两种。 安装前先在设计的固定点打孔预埋合适的紧固件， 然后将灯架固定在紧固件上。最后把启辉器旋入底座， 把日光灯管装入灯座，开关等按白炽灯的安装方法进行 接线。检查无误后，即可进行通电试用。
启
辉
器
启辉器：它由一个启辉管（氖泡）和一个小容量电容组成。
氖泡内充有氖气，并装有两个电极，一个是固定的静触片， 另一个是用膨胀系数不同的双金属片制成的倒“U”型可 动的动触片。启辉器在电路中起自动开关作用。 电容是防止灯管启辉时对无线电接收机的干扰。
启
辉 器 认 识
小实验：家用白炽灯电路串联一个启辉器， 接通电源，看看有什么现象？ 现象：启辉器和灯 泡交替发光！
