机电工程整体调试方案一、引言机电工程整体调试是指在机电设备或系统安装完成后，通过一系列的操作和测试来确保设备或系统能够正常运行，并满足设计要求和技术规范的过程。
通过整体调试，可以检测设备或系统的性能是否符合要求，及时发现和解决问题，确保设备或系统的安全可靠运行。
二、准备工作1.设备清单：清单列出整个机电系统所需的设备、材料和工具，以便进行准备和配备。
2.施工图纸：施工图纸是整体调试的重要依据，包括机电系统的布置图、线路图、接线图等。
3.文档资料：操作手册、设备说明书、技术规范等有关机电设备和系统的文档资料。
三、整体调试步骤1.设备安装：按照施工图纸和设备说明书的要求进行设备的安装和连接，包括机械设备的安装、电气设备的接线和调试等。
2.线路检查：检查机电系统的电源线路、控制线路和信号线路等，确保线路的连接正确，无短路、接地等故障。
3.电气设备调试：对电气设备进行调试，包括电机、开关、仪表等的调试和检查，检查其工作状态和电气参数是否符合要求。
4.系统调试：对整个机电系统进行调试和检查，如通电检查系统的正常运行和控制方式是否正确。
5.系统功能测试：对机电系统的各项功能进行测试，如传动、控制、监测和保护等功能的测试，确保系统运行正常。
6.参数调整：对机电系统的各项参数进行调整，如控制参数、传感器参数等的调整，确保系统的性能和稳定性。
7.试运行：对机电系统进行试运行，模拟实际运行情况，检查系统的稳定性和可靠性。
8.整理记录：整理整个调试过程的记录，包括调试结果、问题和解决方案等，为以后的维护和故障排除提供参考。
四、调试注意事项1.安全第一：调试过程中要注意安全，遵守相关的安全操作规程，确保人员和设备的安全。
2.仔细查验：设备安装和线路连接要仔细检查，保证符合设计和施工要求。
3.有序调试：按照步骤和顺序进行调试，逐步进行，确保每个步骤的准确性和完整性。
4.参数合理：对调试参数要进行合理调整，考虑到设备和系统的特点和工作要求。
机电设备安装及调试施工方案
机电设备安装及调试施工方案1.机电工程预留预埋（1）管道系统的预留预埋①预埋流程②施工预埋的技术准备在工程开工后技术人员应针对设计施工图确定给排水系统、通风空调系统各子项的穿楼套管、穿梁、板、墙套管、固定支架及支吊架在楼板及墙和梁、柱上的生根固定位置，并在施工图上标出，然后根据土建结构自然施工顺序及施工进度计划，编制预埋件的预埋施工时间表，并在表中注明预埋件的形式、尺寸规格、预埋件所在的轴线位置、加工件制作时间、单个预埋件施工时间。
③施工预埋的技术及质量控制措施（a）穿梁、板、墙套管及穿楼防水套管加工和预埋：Ⅰ）根据所穿构筑物厚度及所穿管道管径确定套管规格、长度，下料后套管内刷防锈漆一道。
根据构筑物及不同介质的管道，按照设计或施工安装图集中要求进行预制加工，将预制加工好的套管在浇注混凝土前按设计要求部位固定好，校对坐标、标高，平正合格后一次浇筑。
Ⅱ）管道穿地下防水墙体及出外墙管道需预埋防水套管，防水套管内端与墙面平，外端与外保温外饰面平。
给水管道穿越沉降缝及通过地下室外墙时，管道应安装伸缩配件。
给水引入管，排水排出管与室外管道协调施工，钢筋混凝土水池，剪力墙上预留的防水套管，管道穿楼板，埋地管及沿墙暗装的管道，其管道安装必须与土建施工密切配合，协同进行。
管道穿楼板及剪力墙预留孔洞尺寸应比所穿管道大50-100mm。
如图所示：Ⅲ）管道穿过墙壁和楼板，应设置金属或塑料套管，安装在楼板内的套管其顶部应高出装饰地面20mm ，安装在卫生间及厨房内的套管，其顶部应高出装饰地面50mm ，底部应与楼板底面相平，安装在墙壁内的套管，其两端与饰面相平，并有防水措施。
穿过楼板的套管与管道之间缝隙，宜用阻燃密实材料和防水油膏填实，端面光滑。
穿墙套管与管道之间缝隙宜用阻燃密实材料填实，且端面应光滑。
管道的接口不得设在套管内。
管道穿越屋面时，应采取严格的防水措施。
Ⅳ）同一标高成排套管预留时，应先预制固定好，再进行预留安装。
机电调试专项方案

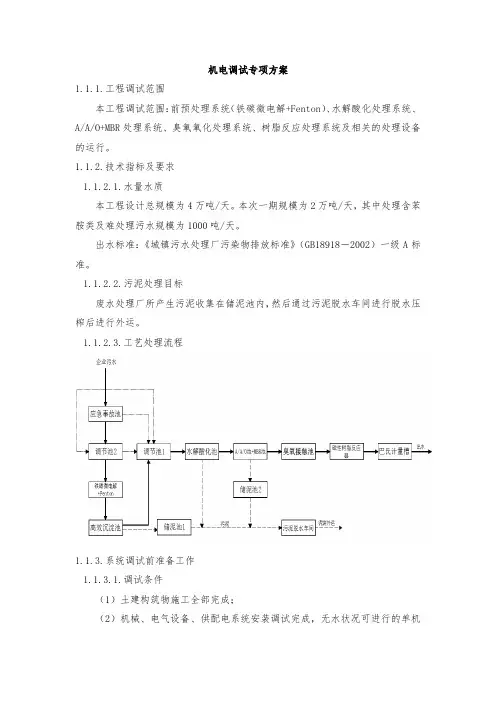

机电调试专项方案1.1.1.工程调试范围本工程调试范围：前预处理系统（铁碳微电解+Fenton）、水解酸化处理系统、A/A/O+MBR处理系统、臭氧氧化处理系统、树脂反应处理系统及相关的处理设备的运行。
1.1.2.技术指标及要求1.1.2.1.水量水质本工程设计总规模为4万吨/天。
本次一期规模为2万吨/天，其中处理含苯胺类及难处理污水规模为1000吨/天。
出水标准：《城镇污水处理厂污染物排放标准》（GB18918－2002）一级A标准。
1.1.2.2.污泥处理目标废水处理厂所产生污泥收集在储泥池内，然后通过污泥脱水车间进行脱水压榨后进行外运。
1.1.2.3.工艺处理流程1.1.3.系统调试前准备工作1.1.3.1.调试条件（1）土建构筑物施工全部完成；（2）机械、电气设备、供配电系统安装调试完成，无水状况可进行的单机试运转已完成；（3）管道安装完成；（4）自控系统安装完成；（5）相关配套项目，含人员、仪器，污水及进排管线，安全措施均已完善。
1.1.3.2.调试准备（1）组成调试运行指挥协调小组，由接收单位、、监理、设计与施工单位相关人员共同组成，确保调试工作顺利进行；（2）清理管线，在正式通水投入使用之前，还应对各池体、加药间、鼓风机房、除臭间、臭氧间、脱水车间、监测房、树脂再生间等作一次全面检查，确保建筑垃圾等影响运行的杂物均已清理完毕；（3）清理管道内的杂物，对鼓风机通风管道吹扫，避免影响曝气管的使用；（4）负责工艺、电气、机械、自控的相关技术人员到位，现场24小时均需有工作人员在场；（5）接受过培训的各岗位人员到位；（6）检查维修、维护工具是否齐全，常用易损件有无准备；准备必要的排水及抽水设备，堵塞管道的沙袋等；（7）如有需要，联系准备好运输、输送污泥菌种的车辆、工具和人员。
1.1.3.3.调试人员职责表人员结构1.1.4.设备调试1.1.4.1.单机调试单机调试由工艺、设备相关人员负责，接收单位相关人员配合（联动调试、工艺调试、试运行由接收单位负责，我方配合接收单位调试）。
机电系统调试方案(技术标)
机电系统调试方案（技术标）机电系统调试方案1.机电联合调试简述1.1 机电工程联合调试的重要性按本程设计功能要求，机电安装工程施工有着非常高的要求，主要体现在以下三点：（1）建筑安全是第一位的；（2）确保本建筑的使用功能；（3）对控制系统的运行要求高。
基于以上三点，机电工程的调试显得尤为重要，它是保证各功能正常实现，并相互兼容的必要手段。
1.2对本工程联合调试的理解联合调试是检验安装工程各分部设计、安装等环节质量的一个重要工序，是保证工程产品质量优良的一个重要依据。
针对本工程的项目功能，联合调试的重点是低压配电系统、通风空调系统、消防火灾自动报警及联动系统、建筑智能化系统。
1.3联合调试的重点本工程的空调系统的联合调试，使本工程空调系统在智能建筑系统的监测控制下安全有效地运行处相当重要的地位；当然消防火灾自动报警系统的联合调试也是本工程的重中之重。
1.4实施总承包管理与配合为保证各项系统联合调试安全、顺利地进行，在行使总承包单位各项管理、组织职能的职责前提下，总承包单位本身的配合与服务工作也是总承包单位的重要义务。
2 .联合调试的总体策划2.1 联合调试各阶段的策划总承包单位是本工程的施工阶段主要管理者，联合调试工作又是本工程竣工前的关键工序，做好调试工作的策划，是本工程调试工作顺利进展、保证调试质量的前提条件和重要保证。
(1)联合调试前总体策划的主要内容 1) 联合调试组织机构的策划；2) 联合调试实施流程和技术方案的策划与制定； 3) 联合调试开始时间和总体进度计划； 4) 联合调试各阶段的各项保证措施；5) 与相关方的协调措施；6) 与第三方检测单位之间的协调措施； 7) 与相关职能部门的协调措施；8) 与业主、监理、设计等单位的协调与配合措施； 9) 与专业分包、装修等单位的管理、协调与配合措施； 10) 调试过程中可能出现问题的预案的应对措施； (2) 联合调试过程中策划的主要内容 1) 对于交叉作业的预见与协调；2) 多专业、多工种同时作业之间工序协调； 3) 调试过程中出现问题的协调与应对措施； 4) 调试过程中各相关方的协调措施； (3) 联合调试完成后策划的主要内容调试完成后，与总承包单位协调培训与交工验收的程序和计划。
机电单机调试及系统联动调试施工工艺措施
1-1机电单机调试及系统联动调试施工工艺措施1-1-1单机调试单机调试包括：机电各专业设备单机调试，如：风机盘管、风机及防排烟设备等单机调试。
1-1-2给排水系统的调试1-1-2-1给水系统调试调试内容：水源测试、给水泵性能调试、水处理设备调试、给水系统压力试验。
1-1-2-2排水系统调试调试内容：卫生器具调试、排水泵调试、排水系统调试。
1-1-3消防系统调试1-1-3-1喷淋、消火栓系统调试1-1-3-2防排烟系统调试1-1-4通风空调系统调试1-1-4-1单机试运行1、热工仪表：温度传感器、流量传感器以及配套的DDC现场控制器，电动调节阀、多叶电动执行机构等应严格按照规范(GB50093-2002《自动化仪表工程施工及验收规范》)进行单体和系统模拟试验，其精度应高于产品说明书中技术指标。
2、系统内电气设备：电机、变压器、控制柜、盘、电压、电流表应严格按照标准(GB50150-2006)等规程，作单体系统模拟试验，其精度满足有关技术标准要求。
3、各型通风机（含新风机组，组合式空调器，风机箱）启动前再次盘车，确认无卡滞，试运转中方向正确，机组无异常振动，轴承温升不超过80℃，其电流功率，噪声应满足设计和产品说明书技术要求。
4、防火调节阀、电动对开多叶调节阀应通电作模拟试验，确认开关灵活，密闭性能合格。
1-1-4-2空调系统联合试运1、完成单机调试后可进行空调系统联合试运转，以检查设计、设备、仪表、电气、土建、安装质量是否满足各技术指标。
2、联合试运、调效包括下列内容：（1）通风机、风机盘管、风量风压测定与调整。
（2）系统与送回风口，新风口风量测试与调整。
（3）主要运转设备噪声测定。
（4）空调水系统进出水温度、流量、压力测定。
（5）防排烟系统、加压送风前室静压测定。
（6）业主与设计要求的其它项目测定。
3、联动试运不得少于8小时，值班人员应认真负责。
4、风量测定与调整实测参数与设计参数偏差不大于10%。
机电工程系统调试方案

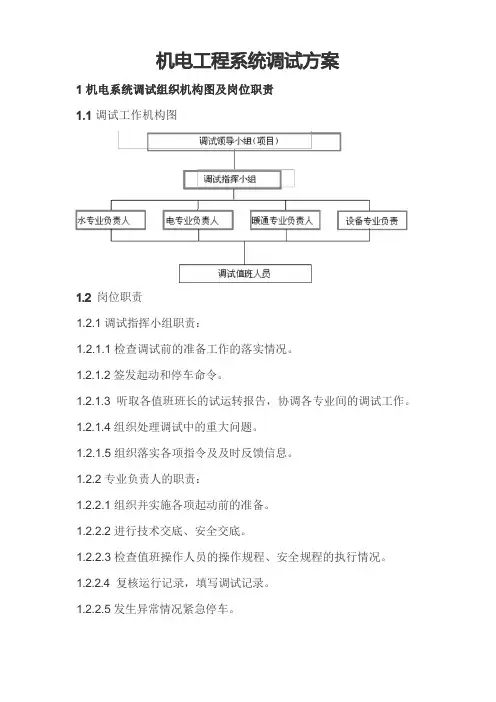

调试工作机构图岗位职责1.2.1 调试指挥小组职责：1.2.1.1 检查调试前的准备工作的落实情况。
1.2.1.2 签发起动和停车命令。
1.2.1.3 听取各值班班长的试运转报告，协调各专业间的调试工作。
1.2.1.4 组织处理调试中的重大问题。
1.2.1.5 组织落实各项指令及及时反馈信息。
1.2.2 专业负责人的职责：1.2.2.1 组织并实施各项起动前的准备。
1.2.2.2 进行技术交底、安全交底。
1.2.2.3 检查值班操作人员的操作规程、安全规程的执行情况。
1.2.2.4 复核运行记录，填写调试记录。
1.2.2.5 发生异常情况紧急停车。
1.2.2.6 组织实施检修工作。
1.2.3 调试值班人员职责：1.2.3.1 严格执行操作规程和安全规程，认真进行操作。
1.2.3.2 监视设备运行情况，发现问题及时向专业负责人汇报。
1.2.3.3 如实、全面、准确、清晰的填写调试值班记录。
1.2.3.4 在专业负责人的指挥下实施运行中的检修。
服从命令听从指挥。
精神集中、坚守岗位。
严禁违章指挥、严禁违章操作。
值班人员提前15 分钟进入现场，在专业人员的召集下开好班前会，交班人员必须在交班完毕后方可离去。
交班人员必须详细的介绍运行情况和运行记录，专业负责人除自己交接班外，还需检查专业内其他人员的交接情况。
交班过程中发现设备的故障，交班人员应协助接班人员排除故障。
系统要求4.1.1 室外给水管道、室内给水管道等，工作介质为液体的管道普通应进行水冲洗，如不能用水冲洗或者不能满足清洁要求时，可采用空气进行吹洗，当应采取相应措施。
4.1.2 水冲洗的排放管必须接入可靠通畅的排水管网，并保证排泄物的畅通和安全。
排放管的截面不应小于被冲洗管截面的60％。
4.1.3 冲洗用水采用城市给水管网接入的饮用水。
4.1.4 水冲洗应以管内可能达到的最大流量不小于1.5m/s 的流速进行。
调试方法4.2.1 把进入各用水点的阀门全部关闭严密。
机电系统联合调试方案
机电系统联合调试方案1、电气工程系统调试1.1、配电干线测试在电气器具、电箱全部安装完后进行测试：将线路上的开关刀闸、仪表、设备等用电开关全部置于断开位置，测试方法同上所述，确认绝缘测试无误后再进行送电试运行。
电缆的绝缘测试需用1kV兆欧表测试电缆每芯的绝缘电阻，要求逐根测量导线和导线、导线与铜护层之间的绝缘电阻，测试值均应在200MΩ以上。
电线线路的绝缘测试一般选用500V、量程为0～500MΩ的兆欧表。
测量线路绝缘电阻时,兆欧表上有三个分别标有“接地”(E)、“线路”(L)、“保护环”(G)的端钮，应将被测两端分别接于E和L两个端钮上。
1.2、配电箱柜调试本工程配电箱柜数量较多，配电箱柜内低压电器的验收调试主要依托厂家的设备出厂验收及相关支持，安装前一般只作外观检验，但在各专业联合调试中需要对部分配电箱柜内的低压电器进行调试。
低压断路器测试：一般性检查；电磁脱扣器通电试验。
双金属片热继电器测试：一般性检查；动作值试验。
接触器测试：一般性检查；接触器的动作试验。
启动器测试：一般性检查；自耦降压启动器的电气性能试验。
二次接线绝缘电阻测试：二次回路的绝缘电阻值必须大于1MΩ(用500V兆欧表检查)。
二次接线交流耐压试验：箱柜的交流工频耐压实验。
当绝缘电阻值大于10 MΩ时，用2.5kV兆欧表测试1min，应无闪络击穿现象；当绝缘电阻在1－10MΩ时，做1000V交流工频耐压试验，时间1min，应无闪络击穿现象。
箱柜的保护装置的动作试验：先用电阻表或万用表的欧姆档测量线圈是否通路；用500V兆欧表测量继电器所有导电部分和附近金属部分的绝缘电阻，按照下列内容逐项测试：接点对线圈的绝缘电阻，校验电磁铁与线圈间的绝缘电阻，线圈之间、接点之间的及其它部分的绝缘电阻，绝缘电阻一般不应低于10MΩ。
检查时间继电器可动系统动作的平稳均匀性，检查时可用手将电磁铁的铁芯压下使钟表机械动作，观察机械部分是否灵活，有无卡住现象，接点是否接触的良好，然后将电磁铁的铁芯放开，继电器可动部分应立即返回原来位置。
机电调试管理方案
机电调试管理方案1 编制机电系统调试计划在机电系统开始调试前，总包将督促协调各分包制定相应专业的系统调试计划及调试方案，总包对其审核，并报送监理及业主。
总包根据机电各专业系统调试计划及方案，协调汇总，编制机电系统调试及联合调试计划，制定机电系统联合调试方案，并报送业主。
2 机电专业调试及系统联调工作的组织协调根据编制的机电系统调试计划及方案，协调组织、有机管理各专业的分区域、分系统的调试，使有关联的专业调试工作衔接紧密，互相影响的调试作业能错开调试时间，合理有序进行。
机电系统联动调试前，检查各系统调试工作的完成状况，召开专题例会，筹备系统联动调试及验收工作。
系统联动调试中，作为总牵头人，总包保障与各方（业主、监理、分包商、分供商及其他相关社会资源）沟通渠道的畅通，保障调试及验收的有序进行。
根据国家标准的调试验收程序及规定，检查调试清单、记录，掌控调试工作内容的真实有效性。
对机电各系统、各区域及各房间的综合调试及测试做成施工文件，最终作为竣工档案的一部分，由总包商移交给业主。
远程视频监控为了加强集团本部对本项目的监控力度，同时便于业主随时掌握工程的施工形象进度，我们将在施工现场安装远程视频监控系统，这套系统是基于国际互联网和企业内部局域网运行的，能够使获得授权的用户通过网页浏览器，利用施工现场项目局域网，或利用国际互联网控制设置在施工现场的监控摄像机，可调节摄像头垂直/水平的摄像角度，调节摄像头焦距，全方位多角度察看异地施工现场的实际工作情况，达到远程监控的目的，满足现场视频监控和远程异地视频监控的要求。
远程视频监控系统总体结构图1 远程视频监控系统的简介整个系统分为施工现场前端系统和现场监控端、远程监控端三部分，在监控前端系统中，监控摄像机将视频信号传送到视频服务器，传送来的视频信号数字化后由高效压缩芯片压缩，一般采用MPEG-4压缩方式，压缩后的视频数据通过内部总线传送到内置的Web服务器。
对云台和监控摄像机的控制信号通过通讯转换器接解码器，然后驱动监控摄像机和云台进行变焦和旋转。
