柴油机高压共轨电控燃油喷射技术介绍
共轨式柴油电喷控制技术概述

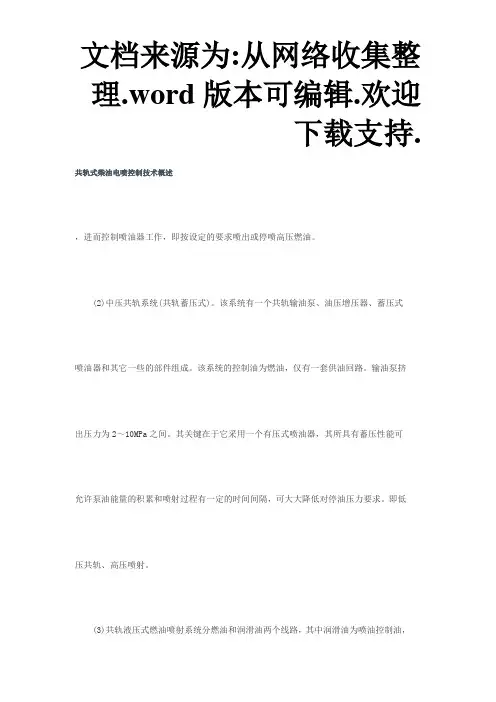

理.word版本可编辑.欢迎下载支持. 共轨式柴油电喷控制技术概述，进而控制喷油器工作，即按设定的要求喷出或停喷高压燃油。
(2)中压共轨系统(共轨蓄压式)。
该系统有一个共轨输油泵、油压增压器、蓄压式喷油器和其它一些的部件组成。
该系统的控制油为燃油，仅有一套供油回路。
输油泵挤出压力为2～10MPa之间。
其关键在于它采用一个有压式喷油器，其所具有蓄压性能可允许泵油能量的积累和喷射过程有一定的时间间隔，可大大降低对停油压力要求。
即低压共轨、高压喷射。
(3)共轨液压式燃油喷射系统分燃油和润滑油两个线路，其中润滑油为喷油控制油，理.word版本可编辑.欢迎下载支持. 高压机油泵将润滑油挤入共轨油管，并作用到喷油器，共轨油压的电磁阀控制，压力在4～23MPa之间调节。
其工作过程为电磁阀通电后，共轨润滑油进入增压活塞上方，活塞下分压缩柴油、高压柴油打开针阀形成高压喷射。
3.柴油机电控燃油喷射系统的组成柴油机电控燃油喷射系统除了控制喷油量外，对喷油正时和喷油的压力都有很高的要求(柴油机电控燃油喷射系统的喷油压力较高约19.6MPa)，各种柴油电控系统的区别理.word版本可编辑.欢迎下载支持. 在于控制功能、传感器的数量和类型、执行元件的类型、ECU控制软件、主要电控元件的结构原理和安装位置，基本组成与其他电子控制系统一致，也由传感器一ECU一执行元件三部分组成。
(1)传感器。
传感器有曲轴转速传感器、凸轮轴转速传感器、冷却液和燃油温度传感器、空气流量计、加速踏板传感器、增压压力传感器等。
(2)柴油机电控单元(ECU)。
根据各传感器输入信号和内存程序，计算出供(喷)油量和供(喷)油开始时刻，并向执行元件发出执行令信号。
理.word版本可编辑.欢迎下载支持.(3)执行元件。
执行ECU的指令，调节柴油机的供(喷)油量和供(喷)油正时。
执行元件为喷油器、压力控制阀、增压压力调节器等。
二、柴油机电控技术的发展及其电控燃油喷射系统的优点柴油机电控技术是在解决能源危机和排放污染两大难题的背景下，在飞速发展的电子控制技术平台上发展起来的。
柴油机共轨电控燃油喷射技术
柴油机共轨电控燃油喷射技术随着世界各国工程机械、运输车辆等数量增加，柴油机排放的尾气已经成为对地球环境的主要污染原因之一，如何采取措施保护人类赖以生存的地球环境已是当务之急。
我国从八十年代起相应制订了有关的标准，将环境保护作为大事来抓。
与此同时，世界各国也已开始寻找和探究其他方法和采取其他有效的技术措施主动地减少和控制污染物的排放。
共轨式电控燃油喷射技术正是从众多方法和措施中脱颖而出的一项较为成功的控制柴油机污染排放的新技术。
柴油机高速运转时，柴油喷射过程的时间只有千分之几秒。
实验证明，喷射过程中，高压油管各处的压力是随时间和位置的不同而变化的。
柴油的可压缩性质和高压油管中柴油的压力波动，使实际的喷油状态与喷油泵所规定的柱塞供油规律有较大的差异。
油管内的压力波动有时还会在喷射之后，使高压油管内的压力再次上升，达到令喷油器针阀开启的压力，将已经关闭的针阀又重新打开产生二次喷油现象。
由于二次喷油不可能完全燃烧，于是增加了烟度和碳氢化合物（ＨＣ）的排放量，并使油耗增加。
此外，每次喷射循环后高压油管内的残压都会发生变化，随之引起不稳定喷射，尤其在低速区域容易产生上述现象。
严重时不仅喷油不均匀，而且会发生间歇性不喷射现象。
为了解决柴油机燃油压力变化所造成的缺陷，现代柴油机采用了一种称之为“共轨”的电喷技术。
１、原理一般认为，柴油机喷油技术经历了传统的纯机械操纵式喷油和现代的电控操纵式喷油两个发展阶段。
现代电控燃油喷油技术的崛起，则是计算机技术和传感检测技术迅猛发展的结果。
目前，电控喷油技术已从初期的位置控制型发展到时间控制型。
共轨式电控燃油喷射设技术正是属于后者。
共轨电喷技术是指在由高压油泵、压力传感器和电子控制装置（ＥＣＵ）组成的闭环系统中，将喷射压力的产生和喷射过程彼此完全分开的一种供油方式。
它是由高压油泵将高压燃油输送到公共供油管，通过公共供油管内的油压实现精确控制，使高压油管压力大小与发动机的转速无关，可以大幅度减小柴油机供油压力随发动机转速变化的程度，因此，也就减少了传统柴油机的缺陷。
柴油机共轨式电控高压喷射系统简介
柴油机共轨式电控高压喷射系统的工作原理
当电磁阀通电时，外阀 3 向上运动，
内阀下部密封锥面结合阀座（外阀下部内 锥），共轨高压油不在进入控制室 7，外 阀 3 下部外锥面与阀座分开，控制室内的 燃油通过回油管 5 回到油箱，从而控制室 7 的油压下降。针阀 9 的承压锥面的压力 作用下针阀上移，喷油器喷油，如图 10.2 （b）所示。
实现喷油器的喷油控制。 二位三通电磁阀主要由阀体、电磁线圈、
内阀和外阀组成，如图 10.2 所示。内阀 2 与电
磁线圈 4 均固定在阀体上，外阀 3 与电磁阀电枢 做成一体，电磁线圈通电和断电时，外阀 3 则上、 下运动。
柴油机共轨式电控高压喷射系统的工作原理
当电磁阀断电时，外阀 3 向下运动，
内阀下部密封锥面离开阀座（外阀下部内 锥），共轨高压油进入控制室 7，同时， 外阀 3 下部外锥面与阀座闭合控制回油管 不回油。控制活塞 8 的面积大于针阀 9 的 承压锥面面积，针阀下移不喷油，如图 10.2（a）所示。
节流孔共同进油，控制室 7的燃油压力上升迅速，控制活塞促使针阀下行断油快，
满足停油“干脆”的要求。
谢谢
柴油机共轨式电控高压喷射系统的组成
柴油机共轨式电控高压喷射系
统主要由供油系统和控制系统组
成，如图 10.1 所示。供油系统包括
油箱、低压输油泵、高压输油泵、 共轨、喷油器等元件组成。控制系 统由传感器、ECU、执行器组成。
其中执行器主要有调压阀 14 和三通 电磁阀 2。
柴油机共轨式电控高压喷射系统的组成
柴油机共轨式电控高压喷射系统的工作原理
喷油规律控制
电磁阀 2 与控制室 7 的油路由一个单向阀和节流孔并联组成（图 10.1）。 当电磁阀通电时，电磁阀关闭进油通道，打开回油通道。此时，因为单向
电喷柴油高压共轨发动机喷油嘴技术解析
电喷柴油高压共轨发动机喷油嘴技术解析喷油器的作用是根据 ECU 发出的控制信号，通过控制电磁阀的开启和关闭，将高压油轨中的燃油以最佳的喷油定时、喷油量和喷油率喷入燃烧室。

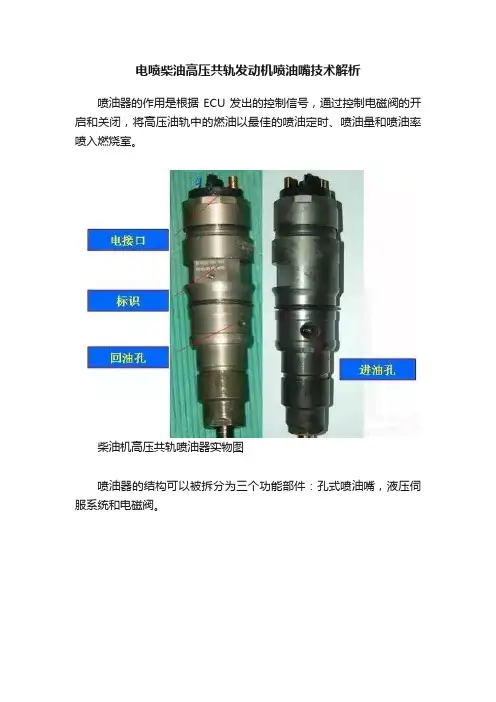

柴油机高压共轨喷油器实物图喷油器的结构可以被拆分为三个功能部件：孔式喷油嘴，液压伺服系统和电磁阀。
高压共轨柴油机喷油器解剖图柴油机高压共轨喷油器实物图柴油机高压共轨喷油器结构－线圈断电：球阀关闭控制腔压力＋针阀弹簧压力 > 针阀腔压力燃油来自于高压油路，经通道流向喷油嘴，同时经节流孔流向控制腔，控制腔与燃油回路相连，途径一个受电磁阀控制其开关的泄油孔。
泄油孔关闭时，作用于针阀控制活塞的液压力超过了它在喷油嘴针阀承压面的力，结果，针阀被迫进入阀座且将高压通道与燃烧室隔离，密封。
当喷油器的电磁阀被触发，泄油孔被打开，这引起控制腔的压力下降，结果，活塞上的液压力也随之下降，一旦液压力降至低于作用于喷油嘴针阀承压面上的力，针阀被打开，燃油经喷孔喷入燃烧室。
这种对喷油嘴针阀的不直接控制采用了一套液压力放大系统，因为快速打开针阀所需的力不能直接由电磁阀产生，所谓的打开针阀所需的控制作用，是通过电磁阀打开泄油孔使得控制腔压力降低，从而打开针阀。
此外，燃油还在针阀和控制柱塞处产生泄漏，控制和泄漏的燃油量，经连接回油管，会同高压泵和压力控制阀的回油流回油箱。
采取电控喷油器；静态电阻：230毫欧；柴油机高压共轨喷油器原理－电磁阀通电：球阀开启，泻油孔泻油控制腔压力＋针阀弹簧压力 <>当喷油器电磁阀未被触发时，小弹簧将电驱的球阀压向释放控制孔上，在控制腔内形成共轨高压；同样，喷嘴腔内也形成共轨高压，共轨压力对控制柱塞端面的压力和喷嘴弹簧的压力与高压燃油作用在针阀锥面上的开启力相平衡，使针阀保持关闭状态；喷油开始状态：当电磁阀被触发时，电驱将泄油口打开，燃油从阀控制室中流到上方的空腔中（从空腔通过回油管道返回油箱），使控制室压力降低；控制室压力降低，减少了作用在控制柱塞上的力，这时喷嘴针阀被打开，喷油器开始喷油；喷油结束状态：电磁阀一旦断电不被触发，小弹簧力会使电磁阀电驱下压，球阀将泄油孔关闭；泄油孔关闭后，燃油从进油孔进入控制室建立起油压（这个压力为油轨压力），这个高压作用在控制柱塞端面上，油轨压力加上弹簧力大于针阀锥面上的压力，使喷嘴针阀关闭；喷射响应＝电磁阀响应＋液力系统响应一般应为0.1ms~0.3ms (喷油速率控制的要求)。
高压共轨电控喷射柴油机原理
排量控制
燃油箱
喷油泵
公共
油槽
电磁阀 控制开启
喷油嘴
高压燃油由供油泵产生, 通过公共油槽进入到各喷油嘴. 喷油的开始与结束是由 喷油嘴中的电磁阀来控制着喷嘴中的针阀的开与闭来实现的.
6
7
电喷的燃油系统循环路径
喷油器
安全阀 燃油冷却器
公共油槽
燃油滤芯 2μm
低怠速: 5.1~13.3 kg/cm2 开启时: 3.1~11.3 kg/cm2
压力传感器
回油块
高压供油泵
低压齿轮泵 燃油排气泵 附加燃油滤芯 10μm 油水分离器
8
PC200-8 燃油系统图
限压阀
公共油槽
*
溢流阀
燃油滤芯
喷射器 手油泵
回油 单 向阀
供油泵
IMV 阀
齿轮泵
附加滤芯
燃油冷却器
燃油 燃油箱
(1) 限压阀: 1,850 bar (2) 溢流阀: 105 bar to 13 bar
PCV 与高压泵做在一起, 用来控制压力. 凸轮轴有三个峰, 泵的柱塞数就可降为气缸数的 1/3, 同时, 给公共油槽的加压次数与气 缸数相同, 这样就容易达到公共油槽中的压力稳定与平稳.
13
PC200-8供油泵
齿轮泵
供油泵
齿轮泵
进油阀
输油阀
14
*喷射量 *喷射时间 *喷射次数
公共油槽 压力传感器
油流减振器
燃油 回流
公共油槽
喷射压 力控制
1.燃油箱 2.燃油滤芯 3.供油泵 4.公共油槽 5.喷油器
6.ECU 7.传感器（G、 NE）
NE 传感器
G 传感器
喷油泵
柴油机电控高压燃油喷射系统
柴油机电控高压燃油喷射系统电控高压燃油喷射系统目前主要有单体泵、泵喷嘴、共轨三种。
在我国商用车柴油机上广泛采用单体泵和共轨两种。
一个理想的喷油系统应具有以下性能：高喷油压力(1000bar以上)，且喷油压力大小可根据工况需要灵活调整，精确控制喷油定时、喷油量和喷油率优化控制。
1. 电控单体泵单体泵系统是带时间控制的高压燃油喷射系统，用于直喷式柴油机。
它们具有高达2050bar的瞬时喷油压力、可变的喷油起点，并可采用预喷。
该系统由燃油供给系统的低压部分和高压部分、电控单元和传感器等组成。
单体泵是通过制成一体的电磁阀的高压柴油喷射系统来工作的。
电磁阀触发的时刻就是关闭的时刻确定供油起点。
电磁阀触发时间长短决定喷油量大小。
电控单体泵安装在每个缸体外部直接由发动机凸轮轴上的喷油凸轮驱动。
高压燃油由单体泵通过高压油管、高压短接管进入喷油器，然后喷入气缸内燃烧室。
由于这种布置对气缸盖结构变动不大，因此深受商用车和柴油机的企业欢迎。
国外如奔驰、道依茨、卡特匹勒、达夫等都采用单体泵。
我国商用柴油机企业如大柴、玉柴、潍柴等也采用单体泵来满足国Ⅲ排放标准。
2. 电控高压共轨燃油喷射系统电控高压共轨燃油喷射系统是建立在直喷技术、预喷技术和电控技术基础之上的一种全新概念的喷油系统。
它主要由高压泵、带压力传感器和调压阀的共轨管、带电磁阀或压电式的喷油器、电控单元(ECU)和传感器组成。
高压共轨燃油喷射系统的优点是：①可实现高压喷射，最高可达2000bar；②喷射压力独立于发动机转速，可改善发动机低速负荷特性；③可实现预喷和后喷，调节喷油率形状，实现理想喷油规律；④喷油定时和喷油量可自由选定；⑤具有良好喷油特性，优化燃烧过程，使发动机燃油耗、烟度、噪声和排放等综合性能指标得到明显改善，有利于改进发动机扭矩特性；⑥结构简单、可靠性好、实用性强，目前已广泛应用于各国商用车柴油机。
电控高压共轨燃油喷射系统已发展到第四代。
第一代是采用喷油压力为1350bar 的电磁阀式喷油器；第二代是采用喷油压力为1600bar的电磁阀式喷油器；第三代是采用喷油压力为1600~2000bar的压电式喷油器。
高压共轨燃油喷射系统
高压共轨燃油喷射系统高压共轨燃油喷射系统是一种用于柴油发动机的燃油供应系统，可以提高燃油的喷射效率和燃烧效率。
它采用了高压共轨技术，能够在高压下将燃油喷射到燃烧室中，从而实现更好的燃烧效果。
下面是关于高压共轨燃油喷射系统的相关参考内容。
1. 工作原理：高压共轨燃油喷射系统由高压油泵、高压油管、喷油嘴和电控单元等部件组成。
工作时，高压油泵将燃油压力提升至非常高的数千巴，然后将高压燃油通过高压油管输送至喷油嘴。
电控单元控制喷油嘴的喷油时间和喷油量，喷油嘴将高压燃油以非常高的速度喷射到燃烧室中，从而实现高效燃烧。
2. 优势：高压共轨燃油喷射系统相比传统的喷油系统具有以下优势：- 更高的燃油压力：传统喷油系统中，燃油的压力由燃油泵产生，这可能导致燃油在输送过程中的压力损失。
而高压共轨系统中，燃油压力已经提前被提升至非常高的数千巴，因此输送过程中的压力损失非常小。
- 更精确的喷油控制：高压共轨系统利用电控单元对喷油嘴进行精确控制，可以准确控制喷油时间和喷油量，从而实现更好的燃油雾化和燃烧效果。
- 更低的噪音和振动：传统喷油系统中，喷油嘴的工作压力较低，容易引起喷油过程中的喷油冲击和噪音。
而高压共轨系统中，燃油已经被提升到非常高的压力，喷油过程更加平稳，可以减少噪音和振动。
- 更高的燃烧效率：高压共轨系统可以实现更好的燃油雾化效果，燃油更容易与空气混合，从而实现更好的燃烧效果。
这不仅可以提高发动机的功率和扭矩输出，还可以降低燃油消耗和排放物的排放。
3. 应用领域：高压共轨燃油喷射系统广泛应用于柴油发动机中，提供燃油喷射的精确控制和高效燃烧。
它在汽车、重型卡车、工程机械等领域得到了广泛应用。
特别是在汽车领域，高压共轨系统已经成为现代柴油发动机的标配。
4. 发展趋势：随着环保和能源效率的要求不断提高，高压共轨燃油喷射系统也在不断发展。
未来，高压共轨系统可能会采用更高的燃油压力和更精确的喷油控制技术，以进一步提高燃烧效率和抑制排放物的产生。
『专业知识』柴油发动机高压共轨电控燃油喷射技术
『专业知识』柴油发动机高压共轨电控燃油喷射技术1. 柴油机高压共轨电控燃油喷射技术的发展历程燃油喷射系统是柴油发动机的核心组成部分。
它是在一定的压力下，利用喷油器将一定数量的燃料直接喷入气缸或进气道内的燃油供给装置。
自1897年德国发明家鲁道夫·狄塞尔发明第一台柴油发动机以来，燃油喷射系统经历了由蓄压式到机械式再到电控式的发展历程。
图1 世界燃油喷射系统发展历程从电子技术控制燃油喷射的角度，经历了3个阶段。
表1展示了柴油机喷射阶段及特点。
表1 柴油机电控燃油喷射阶段及特点2. 柴油机高压共轨电控技术的工作原理及组成高压共轨电控喷油系统的主要部件包括：燃油泵、高压油轨、喷油器、ECM和各种传感器等组成。
图2 高压共轨燃油系统工作图图2是共轨燃油系统的原理图，显示了机械，流体，电气和所有关键要素之间的联系。
燃油首先由低压泵通过入口计量阀供应给高压泵，然后由高压泵产生满足要求的高压燃油，再由高压泵传递给共轨管。
共轨管主要是用于储存高压燃油的容器，为喷油器喷射做准备。
最后喷油器按照ECM的指令去控制一定量的燃油喷射到汽缸。
•高压燃油泵高压油泵将低压系统中的清洁燃油进行加压，使其产生足够的压力冲破出油阀的限制，其结构如图3所示。
图3 高压油泵结构图图4 高压油产生简图工作原理：吸油行程中，柱塞随着凸轮的转动，柱塞由上止点移动到下止点，过程中柱塞腔内容积不断增大，压力不断减小，输油泵提供的燃油不断被吸入到柱塞腔中，直至柱塞移到下止点，进油阀关闭，切断了低压燃油与柱塞腔之间的油路，吸油结束。
凸轮轴继续转动，柱塞由下止点移动到上止点，过程中柱塞腔容积不断减小，腔内燃油不断被加压至阀门预设值，此时阀门开启，腔内燃油流入共轨管中。
图4为高压油的产生简图。
•喷油器喷油器是高压共轨燃油系统中最复杂和最关键的部件，它能根据ECM传送的电子控制信号，将共轨内的高压燃油以最佳的喷油定时、喷油量、喷油率和喷雾状态喷入发动机燃烧室中进行燃烧。
