膨胀聚苯板薄抹灰外墙外保温系统(JG149-2003)
JG149-2003 膨胀聚苯板薄抹灰外墙外保温系统
5.3 膨胀聚苯板 膨胀 聚 笨 板应为阻姗型。其性能指标除应符合表 5、表 6 的要求外，还应符合 GB/T 10801.12002 第 D 类的其他要求。膨胀聚苯板出卹前应在自然条件下陈化 42 d 或在 60'C 蒸气丨陈 化 5 d, 表5膨胀裹苯板主要性能指标 试验项目性能指标 导热系数/W/(m " K) G0. 041 表观密度/(kg/.') 18.0-22.0 垂直亍板面方向的抗拉强度/MPa 多 0.10 尺寸稳定性/% G0. 30 表 6 膨胀聚苯板允许偏差 试验项目允许偏差 厚度/mm 簇 50 mm 士 1.5 > SQ m m 士 2.0 长度/mm 士 20 宽度/mm 士 1.0 对角线差/mm 士 3.0 板边平直/mm 士 2.0 板面平整度/mm 士 1.0 注:本表的允许偏差值以 1 200 mm 长 X 600 mm 宽的月 0 胀聚苯板为基准。 5.4 抹面胶浆 抹 面 胶 浆的性能指标应符合表 7 的要求。 表7抹面胶桨的性能指标 试验项目性能指标 拉伸粘接强度/MPa (不膨胀聚苯板) 原强度>O.10,破坏界面在膨胀聚苯板上 耐水>O. 10,破坏界面在膨胀聚苯板上 耐冻融)。.10，破坏界面在膨胀聚苯板上 柔韧性 抗压强度/抗折强度(水泥基) G3. 0 开裂应变润卜水泥基)/% >l. 5 可操作时间/h 1.5- 4.0 5.5 耐碱网布 耐 碱 网 布的主要性能指标应符合表 8 的要求。 表8耐碱网布主要性能指标 试脸项目要用亍建筑首层或 2 m 以下墙面，以及对抗冲击有特殊要求 的 部位。 4.2 标记 薄 抹 灰 外保温系统的标记由代号和类型组成: ET I CS 一 口 类型 薄抹灰外保温系统代号 4.3 标记示例 示 例 1: E TICS-P 普通型薄抹灰外保温系统 示 例 2: ETICS-Q 加强型薄抹灰外保温系统 5 要求 5.1 薄抹灰外保温系统 薄 抹 灰 外保温系统的性能指标应符合表 3 的要求。 表3菊抹灰外保温系统的性能指标 试验项目性能指标 吸水量/(8/m' ),浸水 24 h (500 抗冲击强度/l 普通型(P 型) )30 加强型(Q 型) >10.0 抗风压值/kPa 丌小亍工程项目的风荷载设计值 耐冻融表面无裂纹、空鼓、起泡、剥离现象 水蒸气湿流密度/e/(m '·h) >O.8 5 丌透水性试样防护层内侧无水渗透 耐候性表面无裂纹、粉化、剥落现象 5.2 胶粘荆 胶 粘 剂 的性能指标应符合表 4 的要求。 表4胶粘剂的性能指标 试验项目性能指标 拉伸枯接强度/MPa (不水泥砂浆) 原强度多 0.60 耐水>O. 40 拉伸粘接强度/MPa (不膨胀聚苯板) 原强度>O. 10，破坏界面在膨胀聚苯板上 耐水>O. 10，破坏界面在膨胀聚苯板上 可操作时间/h 1.5- 4.0 dG 149-2003
外墙保温取样送检数量
湖南中大建设工程检测技术有限公司建筑节能材料客户送检指南一、原材料送检1)膨胀聚苯板薄抹灰外墙外保温系统1.膨胀聚苯板（EPS）①执行标准：JG149-2003；②验收批次：同一厂家同一品种的产品，当单位工程建筑面积在20000平方米以下时各抽查不少于3次；当单位工程建筑面积在20000平方米以上时各抽查不少于6次。
③取样规格数量：1200×600mm，二块；④检测内容：导热系数、表观密度、抗拉强度；⑤检测时间：材料进场使用前，委托方提供产品说明书、检验报告。
2.抹面胶浆①执行标准：JG149-2003、JG/T3049-1998；②验收批次：同一厂家同一品种的产品，当单位工程建筑面积在20000平方米以下时各抽查不少于3次；当单位工程建筑面积在20000平方米以上时各抽查不少于6次。
③取样规格数量：8kg；④检测内容：常温常态和浸水拉伸粘接强度（与膨胀聚苯板）；⑤检测时间：材料进场使用前，委托方提供产品说明书、检验报告。
2.胶粘剂①执行标准：JG149-2003；②验收批次：同一厂家同一品种的产品，当单位工程建筑面积在20000平方米以下时各抽查不少于3次；当单位工程建筑面积在20000平方米以上时各抽查不少于6次。
③取样规格数量：8kg；④检测内容：常温常态和浸水拉伸粘接强度（分与水泥砂浆、与膨胀聚苯板）；⑤检测时间：材料进场使用前，委托方提供产品说明书、检验报告。
3.耐碱玻纤网格布①执行标准：JG149-2003；②验收批次：同一厂家同一品种的产品，当单位工程建筑面积在20000平方米以下时各抽查不少于3次；当单位工程建筑面积在20000平方米以上时各抽查不少于6次。
③取样规格数量：2㎡（试样面积）×3块；④检测内容：耐碱拉伸断裂强力、耐碱拉伸断裂强力保留率；⑤检测时间：材料进场使用前，委托方提供产品说明书、检验报告。
4.锚固件①执行标准：JG149-2003附录F；②验收批次：同一厂家同一品种的产品，当单位工程建筑面积在20000平方米以下时各抽查不少于3次；当单位工程建筑面积在20000平方米以上时各抽查不少于6次。
JG建筑工业标准-JG149-2015膨胀聚苯板薄抹灰外墙外保温系统
薄抹灰外保 温系统的标记 由代号和类 型组成：
Ｅ ＴＩ ＣＳ一口 类型 薄抹灰外保温 系统代号
４ ． ３ 标记 示例 示例 １ ： Ｅ ＴＩ Ｃ Ｓ － Ｐ 普 通型薄抹灰外保温系统 示例 ቤተ መጻሕፍቲ ባይዱ ： Ｅ ＴＩ Ｃ Ｓ － Ｑ 加强型薄抹灰外保温 系统
３． ４
膨胀聚苯 板 ｅ ｘ ｐ ａ ｎ ｄ ｅ ｄ ｐ ｏ ｌ ｙ ｓ ｔ ｙ ｒ ｅ ｎ ｅ ｐ ａ ｎ ｅ ｌ
保 温材料 ， 专指采 用符合 Ｇ Ｂ ／ Ｔ １ ０ ８ ０ １ ． １ －２ ０ ０ ２的阻燃 型绝 热用模 塑聚 苯 乙烯 泡沫 塑料制 作 的
板材 。
置于建筑物外墙外侧 的保 温及 饰面系统 ， 是由膨胀聚 苯板、 胶 粘剂和必 要时使用 的锚 栓、 抹 面胶浆 和耐碱网布及涂料等组成 的系统产品。薄抹灰增强 防护层 的厚度宜控制在 ： 普通型 ３ ｍｍ－５ ｍｍ， 加强 型 ５ ｍｍ－ ｖ７ ｍｍ。该系统 采用 粘接 固定 方式 与基层 墙 体连接 ， 也可辅 有 锚栓 ， 其 基 本构 造见 表 １及
原强度 耐水 原强度 耐水
表 ２ ．
３． ２
基层墙体
ｓ ｕ ｂ ｓ ｔ ｒ ａ ｔ ｅ
建筑物中起承重或围护作用的 外墙墙体， 可以 是混凝土墙体或各种砌体墙体。
７Ｇ １ ４ ９－ ２ ００３
表 １ 无锚 栓 薄 抹 灰 外 保 温 系统 基 本 构 造 系统 的基本构造
基层墙体 ① 粘 接层 ② 保温层 ③ 薄抹灰增 强防护层 ④ 饰 面层 国 构造示意 图
Ｊ Ｇ １ ４ ９ －２ ０ ０ ３
膨 胀 聚 苯 板 薄抹 灰 外 墙 外保 温 系统
范围
本标 准规定了膨胀 聚苯板 薄抹灰外墙外保温 系统产 品的定义 、 分类和标记 、 要求、 试验 方法、 检验规 则、 产品合格证 和使用说明书 ， 以及产品的包装 、 运输和贮存 。 本标 准适用于工业与 民用 建筑采用的膨胀聚苯 板薄抹灰外 墙外保温 系统产 品 ， 组 成系统 的各种材 料应 由系统产品制造商配套供应 。
JG149-2003

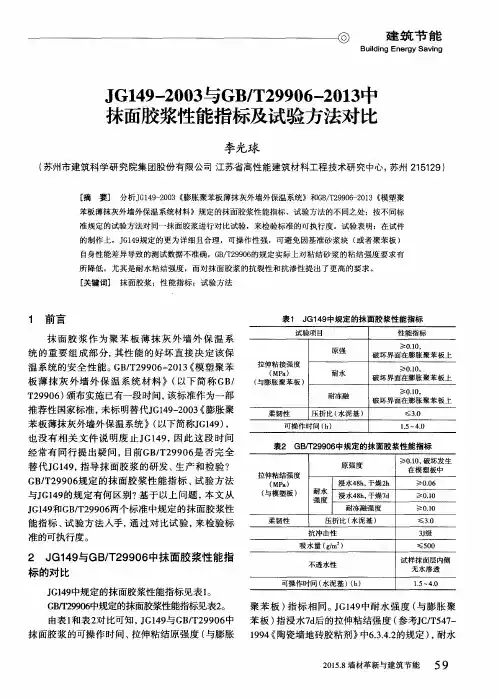

苯板薄抹灰外墙外保温系统材料》规定 的抹面胶浆性能指标 、试验方法 的不同之处 ：按不同标 准规定的试验方法对 同一抹面胶浆进行对 比试验，来检验标准 的可执行度 。试验表 明：在试件
原强度
拉伸粘结强度
（ ＭＰ ａ ） （ 与模塑板 ） 浸水４ ８ ｈ ， 干燥２ ｈ 耐水 强度 浸水４ ８ ｈ ， 干燥７ ｄ 耐冻融 强度 柔韧性 压折 比 （ 水泥基 ） 抗冲击性 吸水量 （ ｇ ／ ｍ ）
／０ ＞ ． １ ０ ， 破 坏发生 在模 塑板 中 ≥Ｏ ． ０ ６ ≥Ｏ ． １ ０ ≥Ｏ ． １ ０ ≤３ ． ０ ３ Ｊ 级 ≤５ ０ ０
Ｊ Ｇ １ ４ ９ 和ＧＢ ／ Ｔ ２ ９ ９ ０ ６ 两个 标准 中规 定 的 抹面 胶 浆性
能指标 、 试 验 方 法 人手 ， 通 过 对 比试 验 ， 来 检 验 标
表１ Ｊ Ｇ１ ４ ９ 中规定 的抹面胶浆性能指标
试 验项 目
原 强
性能指标
≥０ ． １ ０ ．
破坏界面在膨胀聚苯板上 拉伸粘接强度 （ ＭＰ ａ ） （ 与膨胀 聚苯板 ）
１ 前 言
能源 消耗 严 重 引发 的全 国性 环 境 污染 越 来 越 严重 ， 采 用 清 洁 能 源 及节 能 产 品 刻 不 容 缓 。近 年 来， 北 方集 中供 暖耗 能 问题 屡 被 提 及 ， 严 重 的雾 霾 空气 给 我们 的生 活 蒙 上了灰 纱， 太 阳能 与 热泵 结 合 采 暖 成 为北 方 最受 欢 迎 的新 型采 暖 方式 。 同 时， 南
膨胀聚苯板薄抹灰外墙外保温系统体系
膨胀聚苯板薄抹灰外墙外保温系统体系外贴面砖外墙外保温施工组织设计方案目录一、编制依据二、技术规范三、施工工艺四、质量检验五、施工条件六、施工部署七、施工进度计划及工期保证措施八、成品保护九、安全技术措施一、编制依据（1）国家《膨胀聚苯板薄抹灰外墙外保温系统》JG149－2003（2）河南省地方性标准《外墙外保温施工技术规程》DBJ41/062—2005（3）国家《夏热冬冷地区居住建筑节能设计标准》（4）河南省《居住建筑节能设计标准》（夏热冬冷地区）DBJ41/071-2006（5）国家《住宅建筑节能设计标准》DG/TJ08-205-2000（6）华北标办《建筑构造通用图集（墙身—外墙外保温）》88JZ—9（2004）（7）国家标准《建筑施工安全检查标准》JGJ59-99（8）施工现场临时用电安全技术规范（9）河南省施工现场文明施工管理法规二、膨胀聚苯板薄抹灰系统技术规范1、基本构造本规范适用于膨胀聚苯板薄抹灰外墙外保温系统在各类民用建筑的新建和改造工程中的施工和验收。
基层墙体可以是混凝土墙和各种砌体墙。
本规范是依据河南省《外墙外保温施工技术规程》DBJ41/062—2005和国家建工行业标准JG149－2003《膨胀聚苯板薄抹灰外墙保温系统》和河南省地方相应标准,结合膨胀聚苯板薄抹灰外墙外保温系统的特点编制而成。
为设计和施工单位在使用鸿岩膨胀聚苯板薄抹灰外墙外保温系统时，提供指导与参考，其基本构造见表1.2。
辅有锚栓的外贴面砖薄抹灰外保温系统构造表表1.22、技术指标2.1 水泥：强度等级42.5普通硅酸盐水泥，应符合GB175－1999《硅酸盐水泥、普通硅酸盐水泥》的规定。
2.2 中砂：应符合JGJ52－92《普通混凝土用砂质量标准及检验方法》的规定，筛除大于2.5mm颗粒，含泥量少于3%。
2.3聚苯板钢丝网聚合物砂浆外保温系统（不包括粘结层）：其技术指标应符合表2.3要求。
外保温系统（不包括粘结层）技术指标表2.32.4 聚苯乙烯泡沫塑料板：其性能指标除应符合表2.4.1，表2.4.2的要求外，还应符合GB/T10801.1-2002绝热用模塑聚苯乙烯泡沫塑料第Ⅱ类（阻燃型）的其他要求。
JG149-2003膨胀聚苯板薄抹灰外墙外保温系统
膨胀聚苯板薄抹灰外墙外保温系统JG 149-2003一：薄抹灰外保温系统分类：外保温系统按冲击能力分为普通型(缩写为P)和加强型（缩写为Q）两种类型：P型薄抹灰外保温系统用于一般建筑物2m以上的墙面；Q型薄抹灰外保温系统主要用于建筑首层或2m以下的墙面，以及对抗冲击有特殊要求的部位。
标记：TICS-P, ETICS-Q试验环境;标准实验环境为空气湿度（23±2）O C,相对湿度（50±10）%。
在非标准实验环境下，应记录温度和相对湿度。
1：吸水量1.1 仪器设备天平：称量范围2000g,精度2g1.2 试样1.2.1 尺寸与数量：200 mm*200mm,三个；1.2.2 制作：在表观密度为18Kg/m3 ,厚度为50mm的膨胀聚苯板上按产品说明刮抹抹面胶浆，压入耐碱网格布，再用抹面胶浆刮平，抹面层总厚度为5mm。
在实验环境下养护28d后，按实验要求的尺寸进行切割；1.2.3 每个试样除抹面胶浆的一面外，其余五面用防水材料密封。
1.3 实验过程用天平称量制备好的试样质量m0, 然后将试样抹面胶浆的一面向下平稳地放入室温水中，浸水深度等于抹面层的厚度，浸入水中时表面应完全润湿。
浸泡24h取出后用湿毛巾迅速擦去试样表面的水份，称其吸水24h后的质量m h 。
1.4 实验结果吸水量应按式（1）计算，以三个实验结果的算术平均值表示，精确至1g/m3。
M=（m h-m0）/A (1)式中：M－吸水量，g/m3 ;m h－浸水后试样质量，g;m0－浸水前试样质量，gA－试样抹面胶浆的面积，m32: 抗冲击强度2.1 实验仪器钢板尺：测量范围0m~1.02m,分度值10mm钢球：质量分别为0.5Kg和1.0Kg2.2 试样2.2.1尺寸与数量:600mm*1200mm,三个2.2.2 制作：在表观密度为18Kg/m3 ,厚度为50mm的膨胀聚苯板上按产品说明刮抹抹面胶浆，压入耐碱网格布，再用抹面胶浆刮平，抹面层总厚度为5mm。
膨胀聚苯板薄抹灰胶粉聚苯颗粒外墙外保温系统施工及验收技术导则
膨胀聚苯板薄抹灰、胶粉聚苯颗粒外墙外保温系统施工及验收技术导则（试行）湖南省建设厅二○○六年三月·长沙目录1 总则 (1)2 基本规定 (3)2.1 材料选择 (3)2.2 系统工程性能 (3)2.3 系统及系统组成材料性能指标要求 (4)3 施工 (7)3.1 一般规定 (7)3.2 膨胀聚苯板薄抹灰外墙外保温系统 (9)3.3 胶粉聚苯颗粒外墙外保温系统 (11)4 验收 (12)4.1 一般规定 (12)4.2 膨胀聚苯板薄抹灰外墙外保温系统 (15)4.3 胶粉聚苯颗粒外墙外保温系统 (17)附表A外墙外保温系统工程材料现场抽样复检项目 (19)附表B外墙外保温系统隐蔽工程施工质量验收记录 (21)附表C外墙外保温系统检验批质量验收记录 (22)附表D外墙外保温系统分项工程质量验收记录 (23)附表E外墙外保温系统子分部工程质量验收记录 (24)附录A外墙外保温系统检测试验方法 (25)1 总则为规范膨胀聚苯（EPS）板薄抹灰外墙外保温系统（以下简称膨胀聚苯板薄抹灰系统）、胶粉聚苯颗粒外墙外保温系统（以下简称胶粉聚苯颗粒系统）工程施工及验收行为，保证工程质量，做到技术先进、安全可靠、经济合理，减少建筑能耗，满足建筑节能要求，特制定本导则。
本导则适用于新建民用建筑的混凝土和砌体结构采用膨胀聚苯板薄抹灰系统和胶粉聚苯颗粒系统的工程施工及验收。
此两种外墙外保温系统工程的施工和验收除应符合本导则要求外，尚应符合国家现行有关强制性标准的规定。
膨胀聚苯板薄抹灰系统和胶粉聚苯颗粒系统在行业标准《外墙外保温工程技术规程》（JGJ144－2004）中分别称为“EPS板薄抹灰外墙外保温系统”和“胶粉聚苯颗粒外墙外保温系统”。
1.0.4系统的各种组成材料均应由系统产品制造商配套供应，且其膨胀聚苯板必须为阻燃型。
系统产品制造商必须提供相应鉴定证书及全套型式检验报告。
1.0.5膨胀聚苯板薄抹灰外墙外保温系统的国家标准（JG149－2003）中规定其饰面层为涂料，尚未有以面砖作饰面层的相应国家、行业标准及图集。
建筑工程外保温取样规范(参考Word)
湖南中大建设工程检测技术有限公司建筑节能材料客户送检指南一、原材料送检1)膨胀聚苯板薄抹灰外墙外保温系统1.膨胀聚苯板（EPS）①执行标准：JG149-2003；②验收批次：同一厂家同一品种的产品，当单位工程建筑面积在20000平方米以下时各抽查不少于3次；当单位工程建筑面积在20000平方米以上时各抽查不少于6次。
③取样规格数量：1200×600mm，二块；④检测内容：导热系数、表观密度、抗拉强度；⑤检测时间：材料进场使用前，委托方提供产品说明书、检验报告。
2.抹面胶浆①执行标准：JG149-2003、JG/T3049-1998；②验收批次：同一厂家同一品种的产品，当单位工程建筑面积在20000平方米以下时各抽查不少于3次；当单位工程建筑面积在20000平方米以上时各抽查不少于6次。
③取样规格数量：8kg；④检测内容：常温常态和浸水拉伸粘接强度（与膨胀聚苯板）；⑤检测时间：材料进场使用前，委托方提供产品说明书、检验报告。
2.胶粘剂①执行标准：JG149-2003；②验收批次：同一厂家同一品种的产品，当单位工程建筑面积在20000平方米以下时各抽查不少于3次；当单位工程建筑面积在20000平方米以上时各抽查不少于6次。
③取样规格数量：8kg；④检测内容：常温常态和浸水拉伸粘接强度（分与水泥砂浆、与膨胀聚苯板）；⑤检测时间：材料进场使用前，委托方提供产品说明书、检验报告。
3.耐碱玻纤网格布①执行标准：JG149-2003；②验收批次：同一厂家同一品种的产品，当单位工程建筑面积在20000平方米以下时各抽查不少于3次；当单位工程建筑面积在20000平方米以上时各抽查不少于6次。
③取样规格数量：2㎡（试样面积）×3块；④检测内容：耐碱拉伸断裂强力、耐碱拉伸断裂强力保留率；4.锚固件①执行标准：JG149-2003附录F；②验收批次：同一厂家同一品种的产品，当单位工程建筑面积在20000平方米以下时各抽查不少于3次；当单位工程建筑面积在20000平方米以上时各抽查不少于6次。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1.4
耐冻融
表面无裂纹、空鼓、气泡、剥离现象
冷冻箱：-30℃
干燥箱：±3℃
50℃干燥16h,20℃水中8h,-20℃冷冻24h为一个循环，共10个循环，10d
三个：150*150
按1.1方法制作
1.5
水蒸气湿流密度（g/( m2·h)）
≥0.85
恒温箱:23±2℃
按GB/T17146-1997方法标准
六个：按GB/T17671-1999制作，养护28d
2.2
拉伸粘接强度（MPa）(与膨胀聚苯板)
原强度：≥0.10，破坏界面在膨胀聚苯板上
耐水：≥0.40，破坏界面在膨胀聚苯板上
拉力试验机
1N
按JG/T3049-1998中5.10制作，养护环境按JC/T547-1994
六个：按GB/T17671-1999制作，养护28d
GB/T8811
70℃放置48h
三个：100*100*25
4
抹面胶浆
见以下三项
/
/
4.1
拉伸粘接强度（MPa）(与膨胀聚苯板)
原强度：≥0.10，破坏界面在膨胀聚苯板上
耐水：≥0.10，破坏界面在膨胀聚苯板上
耐冻融：≥0.10，破坏界面在膨胀聚苯板上
拉力试验机
按JG/T3049-1998中5.10制作，养护环境按JC/T547-1994，28d,再经过冻融试验后测试
膨胀聚苯板薄抹灰外墙外保温系统（JG149-2003）
作者： 来自： 发布时间：2007-3-9 20:37:37
膨胀聚苯板薄抹灰外墙外保温系统（JG149-2003）
序号
检测项目
性能指标
仪器设备
试验周期及方法
试样状况
1
薄抹灰外保温系统性能指标
见以下七项
/
/
/(mm)
1.1
吸水量（g/m2）
浸水24h
5.3
耐碱断裂强力保留率（经、纬向）（％）
≥50
烘箱
拉力试验机
按GB/T7689.5-2001
NaOH溶液浸泡28d，用水浸泡5min后漂洗5min,60℃烘1h,放置24h
五个：
按GB/T7689.5-2001制样
5.4
断裂应变（经、纬向）（％）
≤5.0
烘箱
拉力试验机
按GB/T7689.5-2001
厚度：25
3.2
表观密度（kg/m3）
18.0~22.0
天平：2g
GB/T10801.1-2002
GB/T6343
三个：100*100*50
3.3
垂直于板面方向的抗拉强度（MPa）
≥0.10
拉力试验机
直尺
试验环境下放置6h以上
五个：100*100*50
3.4
尺寸稳定性（％）
≤0.30
百分表
GB/T10801.1-2002
NaOH溶液浸泡28d，用水浸泡5min后漂洗5min,60℃烘1h,放置24h
五个：
按GB/T7689.5-2001制样
6
锚栓
见以下三项
/
/
/
6.1
外观质量
分金属螺钉和非金属螺钉两种
6.2
单个锚栓抗拉承载力标准值（kN）
≥0.30
锚杆拉力计
位移计
/
10个
6.3
单个锚栓对系统传热增加值（W/( m2·K)
5
耐碱网布
见以下四项
/
/
/
5.1
单位面积质量（g/m2）
≥130
天平
直尺
按GB/T9914.3-2001
5.2
耐碱断裂强力（经、纬向）（％）
≥750
烘箱
拉力试验机
按GB/T7689.5-2001
NaOH溶液浸泡28d，用水浸泡5min后漂洗5min,60℃烘1h,放置24h
五个：
按GB/T7689.5-2001制样
六个：按GB/T17671-1999制作，养护28d,
4.2
柔韧性
抗压强度/抗折强度（水泥基）≤3.0
拉力试验机
按JG/T3049-1998中5.10制作，养护环境按JC/T547-1994，28d,再经过冻融试验后测试
六个：按GB/T17671-1999制作，养护28d,
开裂应变（非水泥基）（％）≥1.5
2.3பைடு நூலகம்
可操作时间（h）
1.5～4.0
拉力试验机
1N
按JG/T3049-1998中5.10制作，养护环境按JC/T547-1994
六个：按GB/T17671-1999制作，养护28d
3
膨胀聚苯板
见以下四项
/
/
3.1
导热系数（W/(m·K)）
≤0.041
导热系数仪
GB/T10801.1-2002
GB/T10294
≤0.004
保温检测仪
/
1 m2
7
涂料
涂料必须与薄抹灰外保温系统相容，其性能指标应符合外墙建筑涂料的相关标准
/
/
/
8
附件
所采用的附件分别应符合相应的产品标准的要求（包括密封膏、密封条、包角条、盖口条等）
/
/
/
拉力试验机
按JG/T3049-1998中5.10制作，养护环境按JC/T547-1994，28d,再经过冻融试验后测试
六个：按GB/T17671-1999制作，养护28d,
4.3
可操作时间（h）
1.5～4.0
拉力试验机
按JG/T3049-1998中5.10制作，养护环境按JC/T547-1994
六个：按GB/T17671-1999制作，养护28d
≤500
天平：2g
浸水24h
三个：200*200
一面刮抹抹面胶浆，另五面用防水材料密封，养护28d
1.2
抗冲击强度（J）
普通型(P)：≥3.0
加强型(Q)：≥10.0
抗冲击试验装置
两个：600*1200
按1.1方法制作养护28d
1.3
抗风压值（kPa）
不小于工程项目的风荷载设计值
抗风压试验台
一个：2000*2500
两个：
宽度≥2500
长度≥2000
面积≥6.0 m2
应含一个侧面，一个窗口，湿度小于15％，外环境温度20~23℃。
至少28d硬化，
2
胶粘剂
见以下三项
/
/
/
2.1
拉伸粘接强度（MPa）(与水泥砂浆)
原强度：≥0.60
耐水：≥0.40
拉力试验机
1N
按JG/T3049-1998中5.10制作，养护环境按JC/T547-1994
按1.1方法制作
1.6
不透水性
试样防护层内侧无水浸透
恒温箱:23±2℃
放置水中2h
两个：65*200*200
按1.1方法制作
1.7
耐候性
表面无裂纹、粉化、剥落现象
气候调节箱：-25℃～75℃
80次热雨周期：1h加热70℃，保温2h,喷水1h,静置2h
放置48h后
5次热/冷周期：1h加热50℃，放置7h，2h降温-20℃,放置14h,苯板35d
