岩棉薄抹灰系统外墙外保温施工工艺标准

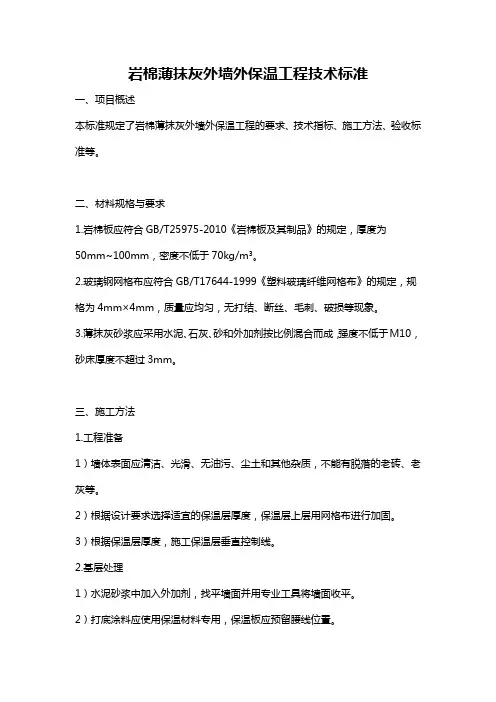

岩棉薄抹灰外墙外保温工程技术标准
岩棉薄抹灰外墙外保温工程技术标准一、项目概述本标准规定了岩棉薄抹灰外墙外保温工程的要求、技术指标、施工方法、验收标准等。
二、材料规格与要求1.岩棉板应符合GB/T25975-2010《岩棉板及其制品》的规定，厚度为50mm~100mm，密度不低于70kg/m³。
2.玻璃钢网格布应符合GB/T17644-1999《塑料玻璃纤维网格布》的规定，规格为4mm×4mm，质量应均匀，无打结、断丝、毛刺、破损等现象。
3.薄抹灰砂浆应采用水泥、石灰、砂和外加剂按比例混合而成，强度不低于M10，砂床厚度不超过3mm。
三、施工方法1.工程准备1）墙体表面应清洁、光滑、无油污、尘土和其他杂质，不能有脱落的老砖、老灰等。
2）根据设计要求选择适宜的保温层厚度，保温层上层用网格布进行加固。
3）根据保温层厚度，施工保温层垂直控制线。
2.基层处理1）水泥砂浆中加入外加剂，找平墙面并用专业工具将墙面收平。
2）打底涂料应使用保温材料专用，保温板应预留腰线位置。
3.粘贴保温板1）规划保温板大小，决定保温板拼接的方式。
采用顶板、交错、交叉、扣板、平面等拼接方式。
2）在保温板表面涂覆粘结剂，并在墙体上涂刷粘结剂，然后将保温板贴到墙体上，用木塞、木夹等进行固定。
3）保温板表面应保持干燥、清洁，并贴合紧密。
4.贴网格布1）网格布大小应略大于保温板面积，用专业粘结剂贴彻底。
2）网格布应平整、紧密、无皱痕、波浪等现象。
3）网格布中心距不应超过200mm。
5.涂薄抹灰砂浆1）在网格布上面涂抹砂浆应均匀、一次性，厚度不应超过2mm。
2）在薄抹灰砂浆尚未完全硬化前进行调整，使表面整体平整。
3）在整个整体硬化后，使用扫子、拱刮等工具，按要求进行整整铺平并进行抹灰处理。
4）在墙体设有门窗、角部、边角处等处，按要求进行防护处理。
四、质量验收标准1.保温板应符合GB/T25975-2010《岩棉板及其制品》的规定，且无过度凸起、错位等现象。

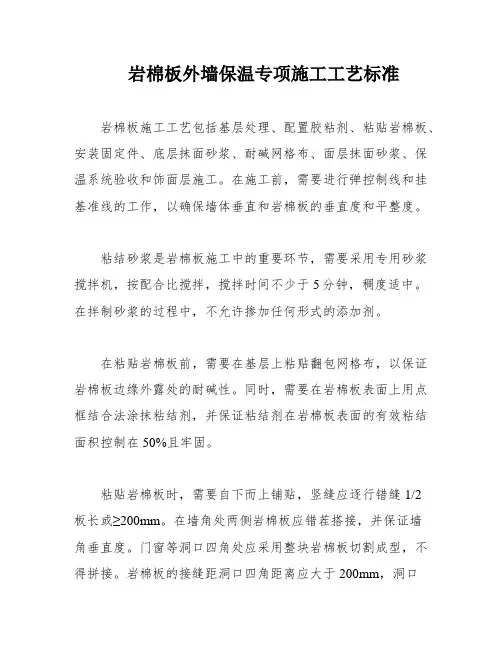

岩棉板外墙保温专项施工工艺标准
岩棉板外墙保温专项施工工艺标准岩棉板施工工艺包括基层处理、配置胶粘剂、粘贴岩棉板、安装固定件、底层抹面砂浆、耐碱网格布、面层抹面砂浆、保温系统验收和饰面层施工。
在施工前，需要进行弹控制线和挂基准线的工作，以确保墙体垂直和岩棉板的垂直度和平整度。
粘结砂浆是岩棉板施工中的重要环节，需要采用专用砂浆搅拌机，按配合比搅拌，搅拌时间不少于5分钟，稠度适中。
在拌制砂浆的过程中，不允许掺加任何形式的添加剂。
在粘贴岩棉板前，需要在基层上粘贴翻包网格布，以保证岩棉板边缘外露处的耐碱性。
同时，需要在岩棉板表面上用点框结合法涂抹粘结剂，并保证粘结剂在岩棉板表面的有效粘结面积控制在50%且牢固。
粘贴岩棉板时，需要自下而上铺贴，竖缝应逐行错缝1/2板长或≥200mm。
在墙角处两侧岩棉板应错茬搭接，并保证墙角垂直度。
门窗等洞口四角处应采用整块岩棉板切割成型，不得拼接。
岩棉板的接缝距洞口四角距离应大于200mm，洞口四边的其它岩棉板宽度也应不小于200mm。
在粘贴岩棉板时，需要均匀施加压力，使岩棉板充分粘贴到基层，粘结砂浆压实厚度宜控制在3mm以内。
同时，需要随时用2m靠尺和托线板检查平整。
9.4 底层抹面砂浆厚度在翻包或加强网的部位应控制在1.5mm以内。
10.铺设耐碱网格布10.1 在第一遍底层抹面砂浆未干时，立即铺设加强耐碱网格布，铺设时耐碱网的弯曲面应朝向墙面。
10.2 单张网格布长度不应大于6m。
10.3 铺设耐碱网时，从中央向四周用抹子抹平，直至耐碱网完全嵌入抹面砂浆内。
10.4 标准网格布需要搭接时，必须满足65mm的搭接长度要求；加强型网布只需对接，其对接边缘应紧密。
10.5 在转角部位，网格布应该是连续的，并从每边双向绕角后包墙的宽度不小于200mm，标准网格布重叠部分中间必须有抹面砂浆，严禁干搭接。
10.6 在保温墙体与非保温墙体（分户墙等）连接处，网格布应转包不小于200mm。
10.7 结合岩棉板材料性质，外墙保温耐碱网格布要求进行双层铺设，待第一遍底层抹面胶浆表干后，抹第二遍底层胶浆1-2mm厚，在胶浆尚未干时，立即铺设第二遍耐碱网格布，铺设时耐碱网的弯曲面应朝向墙面。

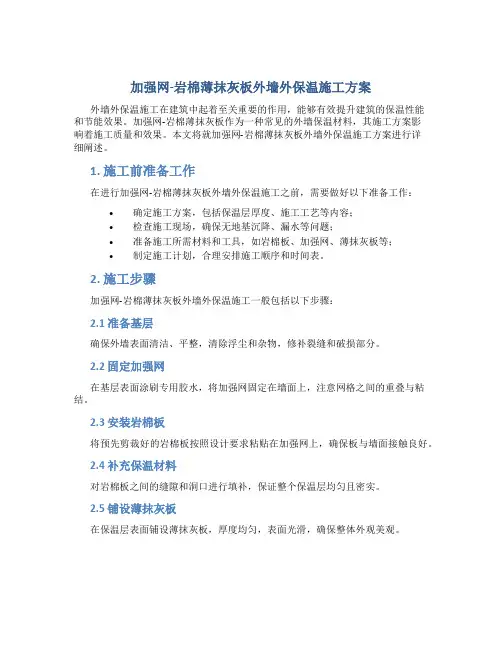

加强网-岩棉薄抹灰板外墙外保温施工方案
加强网-岩棉薄抹灰板外墙外保温施工方案外墙外保温施工在建筑中起着至关重要的作用，能够有效提升建筑的保温性能和节能效果。
加强网-岩棉薄抹灰板作为一种常见的外墙保温材料，其施工方案影响着施工质量和效果。
本文将就加强网-岩棉薄抹灰板外墙外保温施工方案进行详细阐述。
1. 施工前准备工作在进行加强网-岩棉薄抹灰板外墙外保温施工之前，需要做好以下准备工作：•确定施工方案，包括保温层厚度、施工工艺等内容；•检查施工现场，确保无地基沉降、漏水等问题；•准备施工所需材料和工具，如岩棉板、加强网、薄抹灰板等；•制定施工计划，合理安排施工顺序和时间表。
2. 施工步骤加强网-岩棉薄抹灰板外墙外保温施工一般包括以下步骤：2.1 准备基层确保外墙表面清洁、平整，清除浮尘和杂物，修补裂缝和破损部分。
2.2 固定加强网在基层表面涂刷专用胶水，将加强网固定在墙面上，注意网格之间的重叠与粘结。
2.3 安装岩棉板将预先剪裁好的岩棉板按照设计要求粘贴在加强网上，确保板与墙面接触良好。
2.4 补充保温材料对岩棉板之间的缝隙和洞口进行填补，保证整个保温层均匀且密实。
2.5 铺设薄抹灰板在保温层表面铺设薄抹灰板，厚度均匀，表面光滑，确保整体外观美观。
3. 施工质量验收完成加强网-岩棉薄抹灰板外墙外保温施工后，对施工质量进行验收，确保符合相关标准和要求。
重点检查保温层的平整度、抗风压性能、表面装饰效果等方面。
4. 施工注意事项•施工过程中应注意安全，严格遵守相关规范和操作规程；•施工现场保持整洁，材料存放有序，确保施工质量；•施工过程中应根据天气条件合理安排施工进度，避免雨雪天气施工。
综上所述，加强网-岩棉薄抹灰板外墙外保温施工方案是保障建筑外墙保温效果和装饰效果的关键环节，施工人员在实际作业中应严格按照施工流程和要求进行，以确保施工质量和效果。

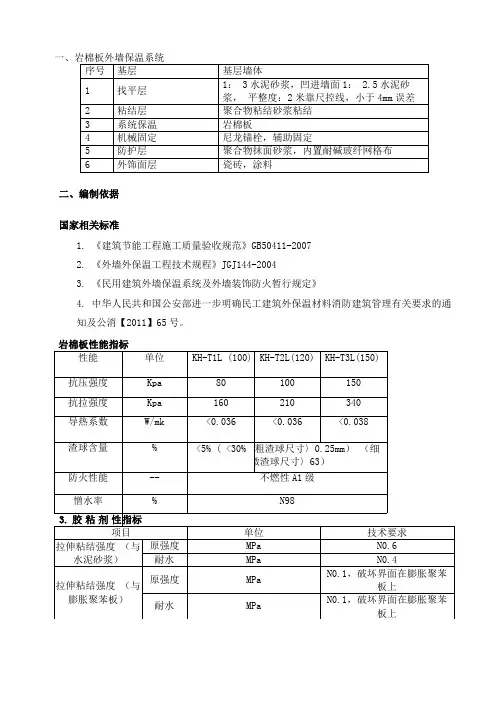

外墙岩棉保温板施工方案(薄抹灰)
一、岩棉板外墙保温系统二、编制依据国家相关标准1.《建筑节能工程施工质量验收规范》GB50411-20072.《外墙外保温工程技术规程》JGJ144-20043.《民用建筑外墙保温系统及外墙装饰防火暂行规定》4.中华人民共和国公安部进一步明确民工建筑外保温材料消防建筑管理有关要求的通知及公消【2011】65号。
岩棉板性能指标4.锚栓性能指标6.抹面胶浆性能指标7.节点部位所用保温材料性能指标。
厚度为A级30mm胶粉聚苯颗粒的性能指标详下表:三.外保温岩棉板施工A.基本要求1施工环境要求1.1外墙保温施工确保现场环境和基体表温度温度不低于5摄氏度。
1.2如遇五级以上大风天气不进行外墙保温施工作业。
1.3雨天气不进行外墙保温施工，如施工过程中遇突然降雨，立即停止施工并采取塑料布对已施工部位进行覆盖挡雨加以保护，复工前对上述部位进行检查，如粘结砂浆受到雨水冲刷则将保温板揭掉重贴。
2.建筑物及基层墙体要求1.除实体混凝土墙体外，墙体外面抹1： 3水泥砂浆（凹进墙面1：2.5水泥砂浆）找平层。
外墙找平层表面干燥、洁净，强度（NO.lON/m/）、平整度、垂直度达到规范验收要求。
2.外墙上的螺栓孔或其它孔洞用微膨胀砂浆（洞口较大处用微膨胀砼填实），孔口或洞口表面刷两遍防水涂料（水不漏）。
3.伸出外墙面上的雨水管卡、预埋件、支架和设备穿墙管安装到位，并留出外墙保温层的厚度，并做必要的防锈处理。
4.将外墙外保温施工的砼基体表面的杂物清理干净，不得有污迹、灰尘、油污或脂肪类物质。
空鼓开裂处剔凿后修补平整、铲除凸出物，使基体表面尺寸偏差符合下表规定。
2.5门窗边框与墙体连接处预留出保温层的厚度，窗框安装完毕，窗框与墙体之间的缝隙用聚氨酯发泡填塞严密，做好窗框的保护。
3.施工准备3.1样板制作施工前按照本工程的技术要求，选定系统供应商，系统组成材料进场后经验收合格及时在监理单位的见证下取样复试。
材料复试合格后，采用系统组成材料，做外墙保温样板墙，样板墙反应出保温板的粘贴方法、粘贴面积如何控制、板缝错位处理、阴阳角处理、锚栓固定方式及数量、胶粘剂的配比和控制、面层砂浆的配比和控制、如何处理粘贴基层的缺陷等。

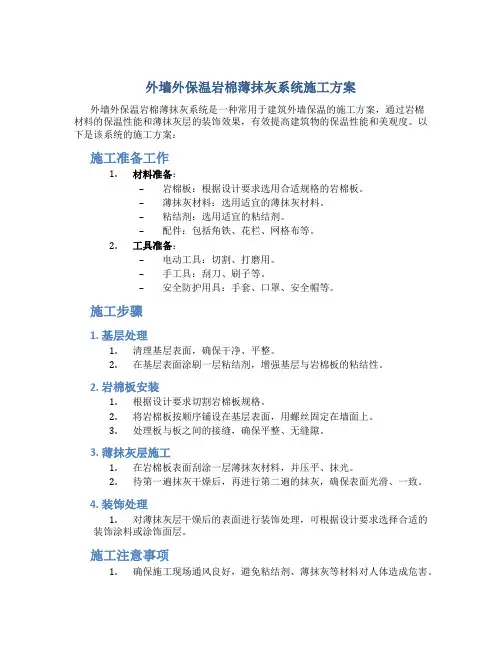

外墙外保温岩棉薄抹灰系统施工方案
外墙外保温岩棉薄抹灰系统施工方案外墙外保温岩棉薄抹灰系统是一种常用于建筑外墙保温的施工方案，通过岩棉材料的保温性能和薄抹灰层的装饰效果，有效提高建筑物的保温性能和美观度。
以下是该系统的施工方案：施工准备工作1.材料准备：–岩棉板：根据设计要求选用合适规格的岩棉板。
–薄抹灰材料：选用适宜的薄抹灰材料。
–粘结剂：选用适宜的粘结剂。
–配件：包括角铁、花栏、网格布等。
2.工具准备：–电动工具：切割、打磨用。
–手工具：刮刀、刷子等。
–安全防护用具：手套、口罩、安全帽等。
施工步骤1. 基层处理1.清理基层表面，确保干净、平整。
2.在基层表面涂刷一层粘结剂，增强基层与岩棉板的粘结性。
2. 岩棉板安装1.根据设计要求切割岩棉板规格。
2.将岩棉板按顺序铺设在基层表面，用螺丝固定在墙面上。
3.处理板与板之间的接缝，确保平整、无缝隙。
3. 薄抹灰层施工1.在岩棉板表面刮涂一层薄抹灰材料，并压平、抹光。
2.待第一遍抹灰干燥后，再进行第二遍的抹灰，确保表面光滑、一致。
4. 装饰处理1.对薄抹灰层干燥后的表面进行装饰处理，可根据设计要求选择合适的装饰涂料或涂饰面层。
施工注意事项1.确保施工现场通风良好，避免粘结剂、薄抹灰等材料对人体造成危害。
2.施工过程中注意安全，佩戴好安全防护用具。
3.严格按照设计要求和施工规范操作，确保施工质量。
4.施工完成后，对外墙外保温岩棉薄抹灰系统进行检查，修补存在的问题，确保整体效果和功能。
通过以上施工方案，可以有效实现外墙的保温效果并提升建筑外墙的装饰性，同时也要注重施工质量与安全，确保整体效果和使用功能。

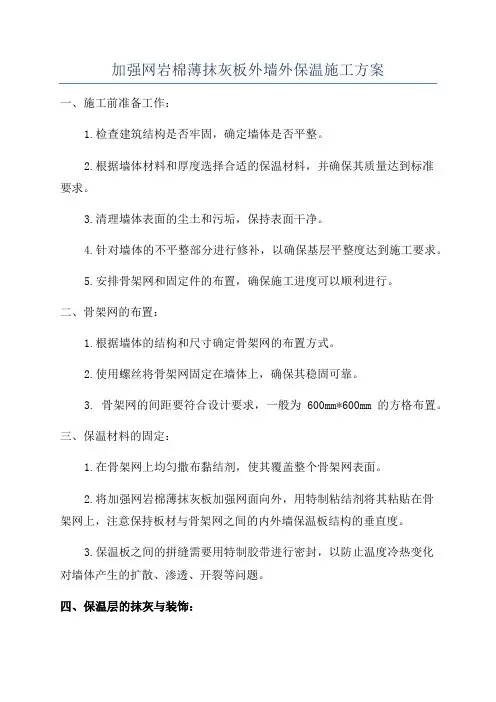

加强网岩棉薄抹灰板外墙外保温施工方案
加强网岩棉薄抹灰板外墙外保温施工方案一、施工前准备工作：1.检查建筑结构是否牢固，确定墙体是否平整。
2.根据墙体材料和厚度选择合适的保温材料，并确保其质量达到标准要求。
3.清理墙体表面的尘土和污垢，保持表面干净。
4.针对墙体的不平整部分进行修补，以确保基层平整度达到施工要求。
5.安排骨架网和固定件的布置，确保施工进度可以顺利进行。
二、骨架网的布置：1.根据墙体的结构和尺寸确定骨架网的布置方式。
2.使用螺丝将骨架网固定在墙体上，确保其稳固可靠。
3. 骨架网的间距要符合设计要求，一般为600mm*600mm的方格布置。
三、保温材料的固定：1.在骨架网上均匀撒布黏结剂，使其覆盖整个骨架网表面。
2.将加强网岩棉薄抹灰板加强网面向外，用特制粘结剂将其粘贴在骨架网上，注意保持板材与骨架网之间的内外墙保温板结构的垂直度。
3.保温板之间的拼缝需要用特制胶带进行密封，以防止温度冷热变化对墙体产生的扩散、渗透、开裂等问题。
四、保温层的抹灰与装饰：1.选择适合的外墙外抹灰材料，并通过专业施工人员进行抹灰作业。
2.抹灰时，要保证抹灰层的厚度均匀，质地平整，以达到装饰效果。
3.抹灰完成后，根据需要可以进行贴瓷砖、涂料等装饰处理。
五、验收与保养：1.施工完成后，进行质量验收，检查保温层的平整度、厚度等指标是否符合设计要求。
2.完工后，对施工现场进行清理，保持整洁。
3.注重保养工作，定期检查保温层的状况，及时修补破损部分，并随时注意外墙外保温材料的防水、防潮等性能。
通过加强网岩棉薄抹灰板外墙外保温施工方案，能够有效提高建筑墙体的保温性能，减少能源消耗，改善居住环境。
同时，要注意严格按照施工规范进行施工，确保质量合格，并定期进行保养维护，延长保温层的使用寿命。
加强网岩棉薄抹灰板外墙外保温施工方案
加强网岩棉薄抹灰板外墙外保温施工方案岩棉薄抹灰板外墙外保温是目前常用的外墙保温材料之一，具有保温隔热、防火、隔音、耐久等优点，广泛应用于住宅和商业建筑的外墙外保温工程中。
为了加强网岩棉薄抹灰板外墙外保温施工方案，提高其保温效果和施工质量，我们可以分为以下几个方面进行加强和优化。
一、基层处理在施工之前，必须对基层墙体进行处理，保证其平整、牢固、干燥。
具体处理方法包括：清洁基层墙体表面的尘土和浮灰，修补墙体表面的裂缝和空鼓。
对于潮湿或有渗漏的墙体，必须进行防水处理，以确保墙体干燥。
二、网格布设为了加强岩棉薄抹灰板的抗拉强度和抗冲击能力，施工过程中需要在岩棉薄抹灰板表面铺设加强网。
加强网宜选用耐腐蚀性好、强度高、延伸率小的玻璃纤维网，网格的长度和宽度应根据外墙尺寸进行调整。
网格应完全覆盖岩棉薄抹灰板的表面，且必须与基层墙体紧密贴合。
三、胶浆底层抹灰在加强网铺设完成后，需要进行胶浆底层抹灰，为岩棉薄抹灰板和加强网提供牢固的粘结层。
胶浆宜选用耐久性好、粘结强度高的耐候胶浆，保证其粘结性能和强度。
底层抹灰的厚度应根据实际需要进行调整，一般建议在2-5mm左右。
四、锚固件安装为了加强岩棉薄抹灰板的固定性能，同时提高外墙外保温系统的整体稳定性，需要在底层抹灰完成后，安装锚固件。
锚固件的材料应选用符合国家标准要求的不锈钢材料，安装位置和数量应根据设计要求进行安排，以确保外墙外保温系统的正常使用。
五、面层抹灰在底层抹灰和锚固件安装完成后，可以进行面层抹灰。
面层抹灰宜选用耐候性好、施工性能高的矿物基抹灰材料，以确保抹灰层的平整度和耐久性。
面层抹灰的厚度应根据设计要求进行调整，一般建议在5-10mm左右。
六、防护措施在施工过程中，有必要采取一些防护措施，以确保岩棉薄抹灰板外墙外保温系统的完整和施工质量。
具体措施包括：设置防火带和防沉降膜，对施工质量进行检查和监督，确保施工工艺符合规范。
总之，加强网岩棉薄抹灰板外墙外保温施工方案，需要从基层处理、网格布设、胶浆底层抹灰、锚固件安装、面层抹灰和防护措施等多个方面进行优化和加强。
幕墙内岩棉板外墙保温施工工艺
幕墙内岩棉板外墙外保温施工工艺岩棉板外墙外保温的施工，部分工艺可参照山东省工程建设标准DBJ 14-035-2007《外墙外保温应用技术规程》（聚苯板增强网薄抹灰外墙外保温系统）施工工艺。
一、施工流程图：二、施工要点：1、施工准备1.1基层墙体抹灰找平已完成，达到相关标准要求。
1.2岩棉已进场，岩棉板应采用由摆锤法工艺生产的憎水制品；用于外墙外保温，其干密度不应小于100kg/m3。
1.3岩棉板双面涂界面剂。
因岩棉板具有很强的憎水性，与聚合物胶浆的粘结力不强，为提高岩棉板与基层墙体的粘结力，可在施工前涂刷界面剂进行处理，岩棉板涂刷界面剂后，与基层墙体的拉拔强度可达到0.1MPa以上(垂直于岩棉纤维方向)。
1.4岩棉板系统应采用涂料饰面，岩棉板与基层墙体的连接应全部采用粘、钉结合工艺。
2、岩棉板与基层墙体的粘贴2.1拌和岩棉板专用粘结剂：在干净的容器中倒入粘结砂浆25kg，边加料边搅拌。
聚合物胶浆适宜采用机械搅拌，速度为400rpm，直至稠浆状无需加水及其他添加物，一小时内用完。
2.2粘贴：根据设计要求，在经平整处理的外墙上用墨线弹出距散水标高200mm的水平线（200mm以下部位用XPS施工），当需设置系统变形缝时，应在墙面相应位置弹出变形缝及宽度线，标出岩棉板粘结位置，并应视墙面洞口分布进行岩棉板排板、基层上弹线。
2.3岩棉粘贴采用满粘法。
采用满粘法施工时，胶粘剂的涂抹面积与聚苯板面积之比不得小于80%。
2.4胶粘剂应涂抹在岩棉上，而不是涂抹在基层上，涂胶时应按面积均布，岩棉侧边应保持清洁，不得粘有砂浆。
2.5岩棉板涂胶后要及时粘贴，粘贴时应轻揉滑动就位，不得局部用力按压，岩棉板对头缝应挤紧，胶粘剂的压实厚度宜控制在3-5mm，贴好后应产即刮除板缝和板侧面残留的粘结剂。
岩棉板的间隙不应大于2mm，板间高差不得大于1.0mm，板缝大于2mm 时应用聚氨酯发泡胶现场进行填充处理。
2.6岩棉板由勒角以上200mm开始，应自下而上，沿水平方向横向铺贴，每排板应错缝1/2板长。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
岩棉薄抹灰系统外墙外保温构造做法指导
1、总则
1.1 本指导适用于以混凝土或砌体为基层墙体、以岩棉为保温材料的新建、扩建居
住建筑外墙外保温工程。
1.2 岩棉薄抹灰系统外墙外保温工程的设计与施工，南方应重点关注防潮防水的细部处理，北方应重点关注岩棉厚度较大时的结构安全性措施，做到安全适用、技术先进、经济合理。
1.3 岩棉薄抹灰系统外墙外保温工程除应符合本做法指导外，尚应符合现行有关国家标准、地方标准的规定。
2、材料要求
2.1 外墙外保温用岩棉板的性能应符合表2-1 规定。
表2-1 岩棉板主要性能指标
项目性能指标
密度≥150 kg/m3
导热系数（25℃）≤0.040 W/(m·K)
抗压强度（10%变形）≥40 kPa
拉拔强度（垂直于表面）≥7.5 kPa
防火性能 A 级
憎水率≥99 %
酸度系数≥1.8
质量吸湿率≤1.0 %
吸水性（部分浸水，24 h）≤1 kg/m2
尺寸稳定性≤1.0 %
2.2 外墙外保温用防护砂浆的性能指标应符合表2-2 规定。
表2-2防护砂浆的性能指标
试验项目性能指标
拉伸粘接强度，kPa
（与岩棉板）原强度≥80，或破坏在岩棉板内耐冻融≥80，或破坏在岩棉板内耐候性≥80，或破坏在岩棉板内
抗压强度/抗折强度≤3.0
可操作时间，h 1.5 ～ 4.0
2.3 外墙外保温用玻纤网格布的性能指标应符合表2-3 规定。
表2-3玻纤网格布主要性能指标
试验项目性能指标
单位面积质量，g/m2≥145
耐碱断裂强力（经、纬向），N/50mm≥750
耐碱断裂强力保留率（经、纬向），%≥50
断裂应变（经、纬向），%≤5.0
2.4 盘形锚钉
采用聚酰胺（PA66）制成的钉及带圆盘的塑料膨胀套管，不得使用回收的再生材料。
也可为经过表面镀锌处理的35 号钢制成的金属螺钉。
盘形锚钉有效锚固深度应不小于
35 mm，塑料圆盘直径为60 mm。
其技术性能指标应符合表2-4 的规定。
表2-4盘形锚钉技术性能指标
试验项目技术指标
单个盘形锚钉抗拉承载力标准值，kN≥0.40
单个盘形锚钉对系统传热增加值，W/(K·m2)≤0.004
2.5 外墙涂料
必须与“岩棉板”
外墙外保温系统相容，其性能指标应符合外墙建筑涂料的相关标准。
2.6 附件
在“岩棉板”外墙外保温系统中所采用的附件，包括发泡胶、密封条、墙脚托架、包
角条等，应与外保温系统相容，并分别符合相应的产品标准的要求。
3、岩棉薄抹灰系统外墙外保温基本做法
3.1岩棉薄抹灰系统由粘结层、保温层、抹面层和饰面层构成。
其中，粘结层材料
为胶粘剂，保温层材料岩棉板，抹面层材料为抹面胶浆，抹面胶浆中满铺玻纤网，饰面
层材料可为涂料或饰面砂浆，如下：
粘结层（胶粘剂）+保温层（岩棉板）+抹面层（锚固件、抹面胶浆、玻纤网格布）
+饰面层（具透气性的水性外墙涂料或装饰砂浆）。
3.2保温板采用胶粘剂固定在基层上，同时使用锚栓辅助固定，保温板与基层墙体
的粘贴面积不得小于保温板面积的 80%（图 3-1）(100 米以上的高楼，要求 100%粘贴)。
基层抹灰找平层厚度不小于10mm，不大于15mm。
3.3 岩棉板宽度不宜大于1200mm，高度不宜大于600mm，一般模数为1200mm×600mm。
3.4 保温岩棉板每 3000mm 高度设置固定支托，建议根据岩棉板厚度选择不等边镀
锌角钢支托，支托应与基层墙体牢固连接，且能承受3000mm 高度内保温及装饰层自重。
支托锚栓横向间距按设计计算确定，但间距宜小于300mm。
3.5 粘贴保温岩棉板系统的基层表面应清洁，无油污、脱模剂等妨碍粘结的附着物。
凸起、空鼓和疏松部位应剔除并找平。
找平层应与墙体粘结牢固，不得有脱层、空鼓、裂缝，面层不得有粉化、起皮、爆灰等现象。
3.6 岩棉保温板应按顺砌方式粘贴，竖缝应逐行错缝。
保温板应粘贴牢固，不得有
松动。
3.7 固定保温板的锚栓数量不应低于 6 个/m2，视工程高度，锚栓数量可逐级增加至 8-10 个/m2。
3.8 岩棉薄抹灰系统的施工步骤：基础结构墙体面层清理检查→修补基层墙面→放线→吊垂直与水平控制点→按装固定托架→粘贴岩棉板→特殊部位处理→收边翻包网→安
装锚栓→锚栓部位批抹面胶浆→批抹面胶浆（并同时压入耐碱网格布）找平→保养→外饰层→检查、修补→报验。
4、岩棉薄抹灰系统外墙外保温细部构造
4.1 岩棉板锚栓分布参照图4-1 的要求。
4.2 墙角处保温板应交错互锁（图4-2）。
门窗洞口四角处保温板不得拼接，应采
用整块保温板切割成形，保温板接缝应离开角部至少200mm（图4-3）,门窗洞口排板及网格布增强构造应符合图4-4 的要求。
4.3 墙体首层或2m 以下高度范围的墙体，应采用双层玻纤网格布以满足加强型系统抗冲击强度的要求。
在墙体阴阳角，应按图4-5 的要求进行增强处理。
4.4 系统应包覆至女儿墙的内侧与顶部，女儿墙应有压顶构造。
4.5 岩棉保温系统应对空调板、雨蓬等外挑构件进行包覆，包裹材料可采用岩棉板，也可根据实际情况改用膨胀珍珠岩保温砂浆，并应有滴水构造。
4.6岩棉保温系统应包覆门窗侧，门窗侧岩棉厚度可视门窗构造与安装情况确定，一般可为20mm-30mm。
系统与门窗框之间应按图4-8 的要求进行防水密封处理。
4.7 窗台应有金属窗台板或保温板压顶构造。
4.8 系统如需延伸至散水处，首排保温板宜采用高密度（25-30kg/m3）模塑聚苯板，起始处网格布应进行翻包。
为避免地下水及建筑物不均匀沉降的影响，系统在勒脚部
位也可离开室外散水300mm 高度，用金属托架作起始处理。
4.9 系统应在各类墙身支架及穿墙预埋管套部位作防水密封处理。
4.10系统不应覆盖建筑沉降缝或抗震缝，系统在构造缝两端应用采网格布进行翻包，内填低密度岩棉毡/条。
对于宽度小于30mm 的构造缝，可采用专用构造密封条进行填充，系统在两端不需进行网格布翻包。
4.11系统于保温岩棉板每 3000mm 高度设置固定支托一个，应根据岩棉板厚度选择不等边镀锌角钢支托，支托与基层墙体间加设隔热垫块且与基层墙体连接牢固，能承
受3000m 高度内保温及装饰层自重。
支托固定锚栓横向间距按设计计算确定，但
间距宜小于300mm。
5、质量标准
5.1一般规定
5.1.1岩棉薄抹灰系统外墙外保温工程应按现行国家标准《建筑工程施工质量验收
统一标准》GB 50300 和《建筑节能工程施工质量验收规范》GB 50411 有关规定进行施工质量验收。
5.1.2岩棉薄抹灰系统主要组成材料应按表5-1 规定进行现场抽样复验，抽样数量应符合《建筑节能工程施工质量验收规范》GB 50411 对于检查数量的规定。
表5-1 岩棉薄抹灰系统主要组成材料复验项目
材料复验项目
岩棉板燃烧性能、导热系数、酸度系数、憎水率、密度、
标准状态和浸水48h 拉伸粘结强度
胶粘剂、抹面胶浆、界面砂
浆
玻纤网耐碱拉伸断裂强力，耐碱拉伸断裂强力保留率
注：1胶粘剂、抹面胶浆、抗裂砂浆、界面砂浆制样后养护7d 进行拉伸粘结强度检验。
发生争议时，以养护28d 为准。
2玻纤网详见JGJ144-2009 进行检验。
5.1.3岩棉薄抹灰系统外墙外保温工程为建筑节能工程的分项工程，其主要验收工序应符合表5-2 规定。
表5-2 岩棉薄抹灰系统外墙外保温分项工程主要验收工序
外墙外保温分项工程主要验收工序
岩棉薄抹灰系统外保温工程基层处理，粘贴保温板，抹面层，变形缝，饰面
5.1.4岩棉薄抹灰系统外墙外保温工程检验批的划分及检查数量应符合现行国家标准《建筑节能工程施工质量验收规范》GB 50411 规定。
5.1.5岩棉薄抹灰系统外墙外保温工程应按现行国家标准《建筑节能工程施工质量验收规范》GB 50411 规定进行隐蔽工程验收。
5.1.6 岩棉薄抹灰系统外墙外保温工程检验批和分项工程的施工质量验收应符
合现行国家标准《建筑节能工程施工质量验收规范》GB 50411 规定。
5.2 主控项目
5.2.1岩棉薄抹灰系统及主要组成材料性能应符合本规程规定。
检查方法：检查产品合格证、出厂检验报告和进场复验报告。
5.2.2岩棉薄抹灰系统的保温层厚度应符合设计要求。
检查方法：插针法检查。
5.2.3岩棉薄抹灰系统的岩棉板密度不应大于220kg/m3，并且不应小于150kg/m3。
检查方法：现场制样，试验室依据GB/T 6343 (70℃恒重)检验。
5.2.4岩棉薄抹灰系统保温板粘贴面积应符合本规程规定。
检查方法：现场测量。
5.2.5 岩棉薄抹灰系统现场检验保温板与基层墙体拉伸粘结强度应不小于7.5kPa，并且应为保温板破坏。
5.3 一般项目
5.3.1岩棉薄抹灰系统保温层表面垂直度和尺寸允许偏差应符合现行国家标准《建筑装饰装修工程质量验收规范》GB 50210 规定。
5.3.2岩棉薄抹灰系统防护层厚度应符合本规程规定。
检查方法：插针法检查。
5.3.3岩棉薄抹灰系统抹面层和饰面层施工质量应符合现行国家标准《建筑装饰装修工程质量验收规范》GB 50210 规定。
