膨胀聚苯板薄抹灰外墙外保温系统(JG49-2003)
JG149-2003 膨胀聚苯板薄抹灰外墙外保温系统
5.3 膨胀聚苯板 膨胀 聚 笨 板应为阻姗型。其性能指标除应符合表 5、表 6 的要求外，还应符合 GB/T 10801.12002 第 D 类的其他要求。膨胀聚苯板出卹前应在自然条件下陈化 42 d 或在 60'C 蒸气丨陈 化 5 d, 表5膨胀裹苯板主要性能指标 试验项目性能指标 导热系数/W/(m " K) G0. 041 表观密度/(kg/.') 18.0-22.0 垂直亍板面方向的抗拉强度/MPa 多 0.10 尺寸稳定性/% G0. 30 表 6 膨胀聚苯板允许偏差 试验项目允许偏差 厚度/mm 簇 50 mm 士 1.5 > SQ m m 士 2.0 长度/mm 士 20 宽度/mm 士 1.0 对角线差/mm 士 3.0 板边平直/mm 士 2.0 板面平整度/mm 士 1.0 注:本表的允许偏差值以 1 200 mm 长 X 600 mm 宽的月 0 胀聚苯板为基准。 5.4 抹面胶浆 抹 面 胶 浆的性能指标应符合表 7 的要求。 表7抹面胶桨的性能指标 试验项目性能指标 拉伸粘接强度/MPa (不膨胀聚苯板) 原强度>O.10,破坏界面在膨胀聚苯板上 耐水>O. 10,破坏界面在膨胀聚苯板上 耐冻融)。.10，破坏界面在膨胀聚苯板上 柔韧性 抗压强度/抗折强度(水泥基) G3. 0 开裂应变润卜水泥基)/% >l. 5 可操作时间/h 1.5- 4.0 5.5 耐碱网布 耐 碱 网 布的主要性能指标应符合表 8 的要求。 表8耐碱网布主要性能指标 试脸项目要用亍建筑首层或 2 m 以下墙面，以及对抗冲击有特殊要求 的 部位。 4.2 标记 薄 抹 灰 外保温系统的标记由代号和类型组成: ET I CS 一 口 类型 薄抹灰外保温系统代号 4.3 标记示例 示 例 1: E TICS-P 普通型薄抹灰外保温系统 示 例 2: ETICS-Q 加强型薄抹灰外保温系统 5 要求 5.1 薄抹灰外保温系统 薄 抹 灰 外保温系统的性能指标应符合表 3 的要求。 表3菊抹灰外保温系统的性能指标 试验项目性能指标 吸水量/(8/m' ),浸水 24 h (500 抗冲击强度/l 普通型(P 型) )30 加强型(Q 型) >10.0 抗风压值/kPa 丌小亍工程项目的风荷载设计值 耐冻融表面无裂纹、空鼓、起泡、剥离现象 水蒸气湿流密度/e/(m '·h) >O.8 5 丌透水性试样防护层内侧无水渗透 耐候性表面无裂纹、粉化、剥落现象 5.2 胶粘荆 胶 粘 剂 的性能指标应符合表 4 的要求。 表4胶粘剂的性能指标 试验项目性能指标 拉伸枯接强度/MPa (不水泥砂浆) 原强度多 0.60 耐水>O. 40 拉伸粘接强度/MPa (不膨胀聚苯板) 原强度>O. 10，破坏界面在膨胀聚苯板上 耐水>O. 10，破坏界面在膨胀聚苯板上 可操作时间/h 1.5- 4.0 dG 149-2003
膨胀聚苯板(eps)薄抹灰外墙外保温系统施工工法_secret
3
气和雨天不得施工。 4.2.3 控线挂基准线 根据建筑立面的设计和外墙外保温的技术要求，在墙面弹出外门 窗水平，以控制墙面的垂直度和平整度。 4.2.4 安装墙脚托架 4.2.4.1 先准备标定托架的安装标高，然后按标定高度以每米三 只托架钉固定在墙面上。在墙面平整度较差时，托架与墙面间插 以垫片找平。 4.2.4.2 两根托架之间应留有 3 ㎜的间隙。 4.2.4.3 在固定托架时应尽可能地在托架端部的第一个孔下钉， 以避免因热胀冷缩等原因造成过大的长度方向的变形。第二只钉 应下在垂直方向的长孔中，以便调节水平位置。 4.2.4.4 在墙体转角处，将普通托架剪裁并弯曲成转角托架。
4
此粘结点要布置均匀，必须保证聚苯板与基层墙面的粘结面积为 40%，板口宜留 50 ㎜排气口（详见图 4）。50 ㎜以上的墙面贴 EPS 板时，四周胶粘剂的宽度为 8 ㎜，厚约 10 ㎜，中间点的直径为 120 ㎜，厚约 10 ㎜，粘结面积达到 50%以上。EPS 板点粘法见节 点附图所示。 （2）条粘法的做法：使用专用的袜子，在整个 EPS 板背面满涂胶 粘剂，保持袜子与板面成 45°角，紧贴板并刮除锯齿间其余的胶 粘剂，形成锯齿的胶浆条。该粘结方法适用于平整度较好的基层 墙体。 4.2.7.2 涂好后，立即将 EPS 板贴在墙面上，动作要迅速，以防 止胶粘剂结皮而影响粘结强度。 4.2.7.3 EPS 板铺贴在墙上时，应用 2m 靠尺进行压平操作，保证 其平整度和粘结牢固。在下一块保温板粘贴时，应将这块板从侧 面推压向前一块，并保证板与板之间的接缝被压挤紧密，不得有 较大的缝隙，若因 EPS 板面不方正或裁切不直形成大于 1.5 ㎜的 缝隙，应用同质材料处理并打磨平。 4.2.7.4 EPS 板应自下而上，沿水平方向横向铺贴，保证连续结
(整理)建筑工程外保温取样规范

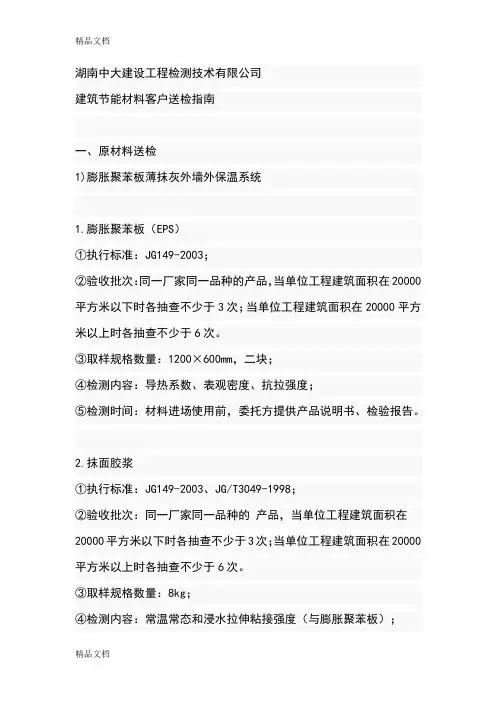

湖南中大建设工程检测技术有限公司建筑节能材料客户送检指南一、原材料送检1)膨胀聚苯板薄抹灰外墙外保温系统1.膨胀聚苯板（EPS）①执行标准：JG149-2003；②验收批次：同一厂家同一品种的产品，当单位工程建筑面积在20000平方米以下时各抽查不少于3次；当单位工程建筑面积在20000平方米以上时各抽查不少于6次。
③取样规格数量：1200×600mm，二块；④检测内容：导热系数、表观密度、抗拉强度；⑤检测时间：材料进场使用前，委托方提供产品说明书、检验报告。
2.抹面胶浆①执行标准：JG149-2003、JG/T3049-1998；②验收批次：同一厂家同一品种的产品，当单位工程建筑面积在20000平方米以下时各抽查不少于3次；当单位工程建筑面积在20000平方米以上时各抽查不少于6次。
③取样规格数量：8kg；④检测内容：常温常态和浸水拉伸粘接强度（与膨胀聚苯板）；⑤检测时间：材料进场使用前，委托方提供产品说明书、检验报告。
2.胶粘剂①执行标准：JG149-2003；②验收批次：同一厂家同一品种的产品，当单位工程建筑面积在20000平方米以下时各抽查不少于3次；当单位工程建筑面积在20000平方米以上时各抽查不少于6次。
③取样规格数量：8kg；④检测内容：常温常态和浸水拉伸粘接强度（分与水泥砂浆、与膨胀聚苯板）；⑤检测时间：材料进场使用前，委托方提供产品说明书、检验报告。
3.耐碱玻纤网格布①执行标准：JG149-2003；②验收批次：同一厂家同一品种的产品，当单位工程建筑面积在20000平方米以下时各抽查不少于3次；当单位工程建筑面积在20000平方米以上时各抽查不少于6次。
③取样规格数量：2㎡（试样面积）×3块；④检测内容：耐碱拉伸断裂强力、耐碱拉伸断裂强力保留率；⑤检测时间：材料进场使用前，委托方提供产品说明书、检验报告。
4.锚固件①执行标准：JG149-2003附录F；②验收批次：同一厂家同一品种的产品，当单位工程建筑面积在20000平方米以下时各抽查不少于3次；当单位工程建筑面积在20000平方米以上时各抽查不少于6次。
JG149
来自欧标 ETAG 004，是检验一个外墙外保温系统在自然环 境中承受温湿应力作用能力（不开裂）的最直接、最有效的 试验方法。
•试验墙标准养护28d后进行80次热/雨、 5次热/冷循环 •试件设计考虑了尺寸效应(试件面积)、 周边约束及应力集中(窗口)对于外保温
JG149 - 2003 膨胀聚苯板薄抹灰外保温系统
5.4 抹面胶浆
与EPS板拉伸粘结强度：≥0.10MPa,并断裂在EPS板内 试验装置及试样处理方法与胶粘剂存在同样的问题,测试 数值偏低,且易断裂在界面
JG149 - 2003 膨胀聚苯板薄抹灰外保温系统
5.4 抹面胶浆柔韧性
无水泥基开裂应变：≥1.5%
JG149 - 2003 膨胀聚苯板薄抹灰外保温系统
5.1 薄抹灰外保温系统
吸水量: 500 g/m2 (浸水24h)
•试样不带饰面层,只到防护层 • 防护层厚度5mm •试样标准养护28天后浸水24h后马上称重 •浸水深度:防护层厚度
试验方法有问题,水泥基材料一般难以达到此标准,在考虑按 ETAG 004改:
防护层在受力状态下出现第一条裂缝 的应变值。 防护层在这种试验方法下的受力 状态与其在外保温体系中的受力状态 最接近,故试验结果与实际情况之相关 性最好。
水泥基压折比:≤3.0
水泥基开裂应变在0.3-0.5%间,国 内传感器读不出,故以压折比表示,与 开裂应变无法换算
JG149 - 2003 膨胀聚苯板薄抹灰外保温系统
5.1 薄抹灰外保温系统：
水蒸气湿流密度: ≥ 0.85 g/m2•h 即系统透汽性指标
• 试样为(防护层+饰面层),总厚度4.0±1.0mm
(整理)外墙保温取样送检数量

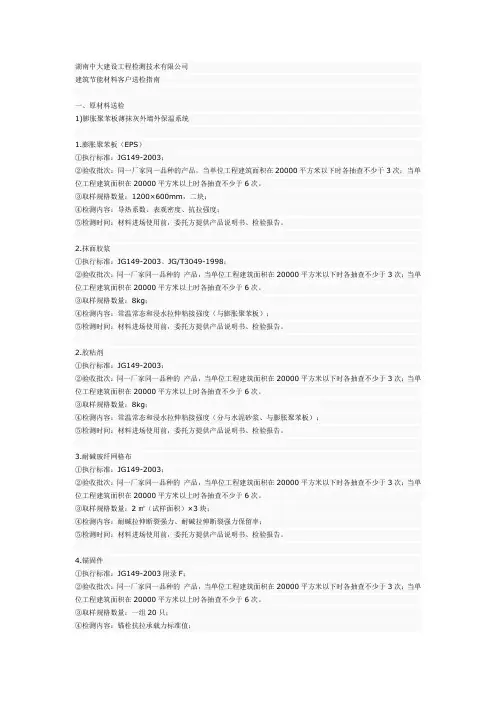

湖南中大建设工程检测技术有限公司建筑节能材料客户送检指南一、原材料送检1)膨胀聚苯板薄抹灰外墙外保温系统1.膨胀聚苯板（EPS）①执行标准：JG149-2003；②验收批次：同一厂家同一品种的产品，当单位工程建筑面积在20000平方米以下时各抽查不少于3次；当单位工程建筑面积在20000平方米以上时各抽查不少于6次。
③取样规格数量：1200×600mm，二块；④检测内容：导热系数、表观密度、抗拉强度；⑤检测时间：材料进场使用前，委托方提供产品说明书、检验报告。
2.抹面胶浆①执行标准：JG149-2003、JG/T3049-1998；②验收批次：同一厂家同一品种的产品，当单位工程建筑面积在20000平方米以下时各抽查不少于3次；当单位工程建筑面积在20000平方米以上时各抽查不少于6次。
③取样规格数量：8kg；④检测内容：常温常态和浸水拉伸粘接强度（与膨胀聚苯板）；⑤检测时间：材料进场使用前，委托方提供产品说明书、检验报告。
2.胶粘剂①执行标准：JG149-2003；②验收批次：同一厂家同一品种的产品，当单位工程建筑面积在20000平方米以下时各抽查不少于3次；当单位工程建筑面积在20000平方米以上时各抽查不少于6次。
③取样规格数量：8kg；④检测内容：常温常态和浸水拉伸粘接强度（分与水泥砂浆、与膨胀聚苯板）；⑤检测时间：材料进场使用前，委托方提供产品说明书、检验报告。
3.耐碱玻纤网格布①执行标准：JG149-2003；②验收批次：同一厂家同一品种的产品，当单位工程建筑面积在20000平方米以下时各抽查不少于3次；当单位工程建筑面积在20000平方米以上时各抽查不少于6次。
③取样规格数量：2㎡（试样面积）×3块；④检测内容：耐碱拉伸断裂强力、耐碱拉伸断裂强力保留率；⑤检测时间：材料进场使用前，委托方提供产品说明书、检验报告。
4.锚固件①执行标准：JG149-2003附录F；②验收批次：同一厂家同一品种的产品，当单位工程建筑面积在20000平方米以下时各抽查不少于3次；当单位工程建筑面积在20000平方米以上时各抽查不少于6次。
挤塑板(外墙外保温)知识

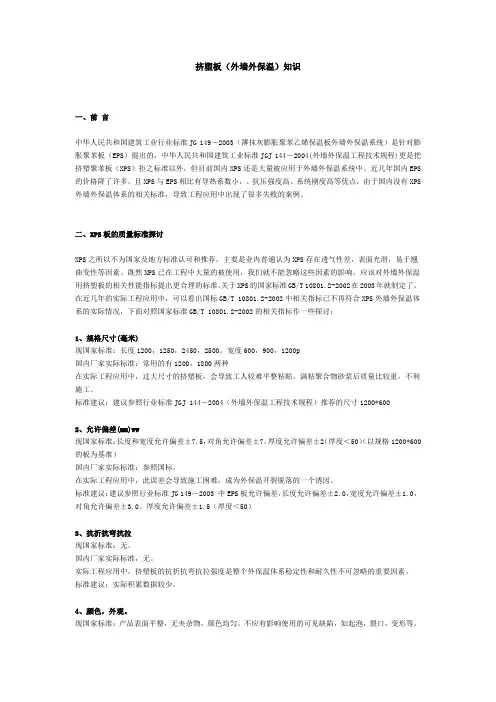

挤塑板（外墙外保温）知识一、前言中华人民共和国建筑工业行业标准JG 149－2003（薄抹灰膨胀聚苯乙烯保温板外墙外保温系统）是针对膨胀聚苯板（EPS）提出的，中华人民共和国建筑工业标准JGJ 144－2004(外墙外保温工程技术规程)更是把挤塑聚苯板（XPS）拒之标准以外，但目前国内XPS还是大量被应用于外墙外保温系统中。
近几年国内EPS 的价格降了许多，且XPS与EPS相比有导热系数小，、抗压强度高、系统刚度高等优点，由于国内没有XPS 外墙外保温体系的相关标准，导致工程应用中出现了很多失败的案例。
二、XPS板的质量标准探讨XPS之所以不为国家及地方标准认可和推荐，主要是业内普遍认为XPS存在透气性差，表面光滑，易于翘曲变性等因素。
既然XPS已在工程中大量的被使用，我们就不能忽略这些因素的影响，应该对外墙外保温用挤塑板的相关性能指标提出更合理的标准。
关于XPS的国家标准GB/T 10801.2-2002在2003年就制定了，在近几年的实际工程应用中，可以看出国标GB/T 10801.2-2002中相关指标已不再符合XPS外墙外保温体系的实际情况，下面对照国家标准GB/T 10801.2-2002的相关指标作一些探讨：1、规格尺寸(毫米)现国家标准：长度1200，1250，2450，2500。
宽度600，900，1200p国内厂家实际标准：常用的有1200，1800两种在实际工程应用中，过大尺寸的挤塑板，会导致工人较难平整粘贴。
满粘聚合物砂浆后质量比较重，不利施工。
标准建议：建议参照行业标准JGJ 144－2004（外墙外保温工程技术规程）推荐的尺寸1200*6002、允许偏差(mm)ww现国家标准：长度和宽度允许偏差±7.5，对角允许偏差±7。
厚度允许偏差±2（厚度＜50）（以规格1200*600的板为基准）国内厂家实际标准：参照国标。
在实际工程应用中，此误差会导致施工困难，成为外保温开裂脱落的一个诱因。
膨胀聚苯板薄抹灰外墙外保温系统(JG49-2003)
膨胀聚苯板薄抹灰外墙外保温系统（JG 149-2003）范围本标准规定了膨胀聚苯板薄抹灰外墙外保温系统产品的定义、分类和标记、要求、试验方法、检验规则、产品合格证和使用说明书，以及产品的包装、运输和贮存。
本标准适用于工业与民用建筑采用的膨胀聚苯板薄抹灰外墙外保温系统产品，组成系统的各种材料应由系统产品制造商配套供应。
2 规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。
凡是注日期的引用文件，其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准，然而.鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件，其最新版本适用于本标准。
GB /T 2828-1987 逐批检查计数抽样程序及抽样表(适用于连续批的检查)GB 3 18 6 涂料产品的取样GB /T 7 689.5- 2001 增强材料机织物试验方法第5部分:玻璃纤维拉伸断裂强力和断裂伸长的测定GB / T 9914.3-2001 增强制品试验方法第3部分:单位面积质量的测定GB /T 1 0801.1- 2002 绝热用模塑聚苯乙烯泡沫塑料GB /T 1 3475-1992 建筑构件稳态热传递性质的测定、标定和防护热箱法GB /T 1 7146-1997 建筑材料水蒸气透过性能试验方法GB / T 17671-1999 水泥胶砂强度检验方法(ISO法)JC /T 5 47-1994 陶瓷墙地砖胶粘剂JC /T 8 41-1999 耐碱玻璃纤维网格布JG /T 3 049-1998 建筑室内用腻子术语和定义下列术语和定义适用于本标准。
3. 1膨胀聚苯板薄抹灰外墙外保温系统(以下简称薄抹灰外保温系统) externalth ermalin sulationcomposite systems based on expanded polystyrene(英文缩写为ETICS)置于建筑物外墙外侧的保温及饰面系统，是由膨胀聚苯板、胶粘剂和必要时使用的锚栓、抹面胶浆和耐碱网布及涂料等组成的系统产品。
JG149-2003膨胀聚苯板薄抹灰外墙外保温系统
膨胀聚苯板薄抹灰外墙外保温系统JG 149-2003一：薄抹灰外保温系统分类：外保温系统按冲击能力分为普通型(缩写为P)和加强型（缩写为Q）两种类型：P型薄抹灰外保温系统用于一般建筑物2m以上的墙面；Q型薄抹灰外保温系统主要用于建筑首层或2m以下的墙面，以及对抗冲击有特殊要求的部位。
标记：TICS-P, ETICS-Q试验环境;标准实验环境为空气湿度（23±2）O C,相对湿度（50±10）%。
在非标准实验环境下，应记录温度和相对湿度。
1：吸水量1.1 仪器设备天平：称量范围2000g,精度2g1.2 试样1.2.1 尺寸与数量：200 mm*200mm,三个；1.2.2 制作：在表观密度为18Kg/m3 ,厚度为50mm的膨胀聚苯板上按产品说明刮抹抹面胶浆，压入耐碱网格布，再用抹面胶浆刮平，抹面层总厚度为5mm。
在实验环境下养护28d后，按实验要求的尺寸进行切割；1.2.3 每个试样除抹面胶浆的一面外，其余五面用防水材料密封。
1.3 实验过程用天平称量制备好的试样质量m0, 然后将试样抹面胶浆的一面向下平稳地放入室温水中，浸水深度等于抹面层的厚度，浸入水中时表面应完全润湿。
浸泡24h取出后用湿毛巾迅速擦去试样表面的水份，称其吸水24h后的质量m h 。
1.4 实验结果吸水量应按式（1）计算，以三个实验结果的算术平均值表示，精确至1g/m3。
M=（m h-m0）/A (1)式中：M－吸水量，g/m3 ;m h－浸水后试样质量，g;m0－浸水前试样质量，gA－试样抹面胶浆的面积，m32: 抗冲击强度2.1 实验仪器钢板尺：测量范围0m~1.02m,分度值10mm钢球：质量分别为0.5Kg和1.0Kg2.2 试样2.2.1尺寸与数量:600mm*1200mm,三个2.2.2 制作：在表观密度为18Kg/m3 ,厚度为50mm的膨胀聚苯板上按产品说明刮抹抹面胶浆，压入耐碱网格布，再用抹面胶浆刮平，抹面层总厚度为5mm。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
膨胀聚苯板薄抹灰外墙外保温系统（JG 149-2003）范围本标准规定了膨胀聚苯板薄抹灰外墙外保温系统产品的定义、分类和标记、要求、试验方法、检验规则、产品合格证和使用说明书，以及产品的包装、运输和贮存。
本标准适用于工业与民用建筑采用的膨胀聚苯板薄抹灰外墙外保温系统产品，组成系统的各种材料应由系统产品制造商配套供应。
2 规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。
凡是注日期的引用文件，其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准，然而.鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件，其最新版本适用于本标准。
GB /T 2828-1987 逐批检查计数抽样程序及抽样表(适用于连续批的检查)GB 3 18 6 涂料产品的取样GB /T 7 689.5- 2001 增强材料机织物试验方法第5部分:玻璃纤维拉伸断裂强力和断裂伸长的测定GB / T 9914.3-2001 增强制品试验方法第3部分:单位面积质量的测定GB /T 1 0801.1- 2002 绝热用模塑聚苯乙烯泡沫塑料GB /T 1 3475-1992 建筑构件稳态热传递性质的测定、标定和防护热箱法GB /T 1 7146-1997 建筑材料水蒸气透过性能试验方法GB / T 17671-1999 水泥胶砂强度检验方法(ISO法)JC /T 5 47-1994 陶瓷墙地砖胶粘剂JC /T 8 41-1999 耐碱玻璃纤维网格布JG /T 3 049-1998 建筑室内用腻子术语和定义下列术语和定义适用于本标准。
3. 1膨胀聚苯板薄抹灰外墙外保温系统(以下简称薄抹灰外保温系统) externalth ermalin sulationcomposite systems based on expanded polystyrene(英文缩写为ETICS)置于建筑物外墙外侧的保温及饰面系统，是由膨胀聚苯板、胶粘剂和必要时使用的锚栓、抹面胶浆和耐碱网布及涂料等组成的系统产品。
薄抹灰增强防护层的厚度宜控制在:普通型3 mm-5 mm，加强型5 mm-v7 mm。
该系统采用粘接固定方式与基层墙体连接，也可辅有锚栓，其基本构造见表1及表2.3.2基层墙体substrate建筑物中起承重或围护作用的外墙墙体，可以是混凝土墙体或各种砌体墙体。
7G 149- 2003表1 无锚栓薄抹灰外保温系统基本构造1. 1胶粘剂 adhesive专用于把膨胀聚苯板粘接到基层墙体上的工业产品。
产品形式有两种:一种是在工厂生产的液状胶粘剂，在施工现场按使用说明加人一定比例的水泥或由厂商提供的干粉料，搅拌均匀即可使用。
另一种是在工厂里预混合好的干粉状胶粘剂，在施工现场只需按使用说明加人一定比例的拌和用水，搅拌均匀即可使用。
1.2膨胀聚苯板expandedp olystyrenep anel保温材料，专指采用符合GB/T 10801.1-2002的阻燃型绝热用模塑聚苯乙烯泡沫塑料制作的板材。
1.3锚栓 mechanicalf ixings把膨胀聚苯板固定于基层墙体的专用连接件，通常情况下包括塑料钉或具有防腐性能的金属螺钉和带圆盘的塑料膨胀套管两部分。
1.4抹面胶浆 basec oat聚合物抹面胶浆，由水泥基或其他无机胶凝材料、高分子聚合物和填料等材料组成，薄抹在粘贴好的膨胀聚苯板外表面，用以保证薄抹灰外保温系统的机械强度和耐久性。
3.7耐碱网布alkali-resistantf iberglassm esh耐碱型玻璃纤维网格布，由表面涂覆耐碱防水材料的玻璃纤维网格布制成，埋人抹面胶浆中，形成薄抹灰增强防护层，用以提高防护层的机械强度和抗裂性。
分类和标记4. 1 分类薄抹灰外保温系统按抗冲击能力分为普通型(缩写为P)和加强型(缩写为Q)两种类型: - P型薄抹灰外保温系统用于一般建筑物2m 以上墙面;— Q 型薄抹灰外保温系统主要用于建筑首层或2 m以下墙面，以及对抗冲击有特殊要求的部位。
4.2 标记薄抹灰外保温系统的标记由代号和类型组成:ET I CS 一口类型薄抹灰外保温系统代号4.3 标记示例示例 1: E TICS-P 普通型薄抹灰外保温系统示例 2: ETICS-Q 加强型薄抹灰外保温系统5 要求5.1 薄抹灰外保温系统薄抹灰外保温系统的性能指标应符合表3的要求。
表 3 菊抹灰外保温系统的性能指标试验项目性能指标吸水量/(8/m' ),浸水24 h (500抗冲击强度/l普通型(P型) )30加强型(Q型) >10.0抗风压值/kPa 不小于工程项目的风荷载设计值耐冻融表面无裂纹、空鼓、起泡、剥离现象水蒸气湿流密度/e/(m '·h) >O.8 5不透水性试样防护层内侧无水渗透耐候性表面无裂纹、粉化、剥落现象5.2 胶粘荆胶粘剂的性能指标应符合表4的要求。
表 4 胶粘剂的性能指标试验项目性能指标拉伸枯接强度/MPa(与水泥砂浆)原强度多0.60耐水>O. 40拉伸粘接强度/MPa(与膨胀聚苯板)原强度>O. 10，破坏界面在膨胀聚苯板上耐水>O. 10，破坏界面在膨胀聚苯板上可操作时间/h 1.5- 4.0dG 149-20035.3 膨胀聚苯板膨胀聚笨板应为阻燃型。
其性能指标除应符合表5、表6的要求外，还应符合GB/T 10801.1-2002第D类的其他要求。
膨胀聚苯板出厂前应在自然条件下陈化42 d或在60'C 蒸气中陈化5 d,表 5 膨胀裹苯板主要性能指标试验项目性能指标导热系数/W/(m " K) G0. 041表观密度/(kg/.') 18.0-22.0垂直于板面方向的抗拉强度/MPa 多0.10尺寸稳定性/% G0. 30表6 膨胀聚苯板允许偏差试验项目允许偏差厚度/mm簇50 mm 士1.5> SQ m m 士2.0长度/mm 士20宽度/mm 士1.0对角线差/mm 士3.0板边平直/mm 士2.0板面平整度/mm 士1.0注:本表的允许偏差值以1 200 mm长X 600 mm宽的月0胀聚苯板为基准。
5.4 抹面胶浆抹面胶浆的性能指标应符合表7的要求。
表 7 抹面胶桨的性能指标试验项目性能指标拉伸粘接强度/MPa(与膨胀聚苯板)原强度>O.10,破坏界面在膨胀聚苯板上耐水>O. 10,破坏界面在膨胀聚苯板上耐冻融)。
.10，破坏界面在膨胀聚苯板上柔韧性抗压强度/抗折强度(水泥基) G3. 0开裂应变润卜水泥基)/% >l. 5可操作时间/h 1.5- 4.05.5 耐碱网布耐碱网布的主要性能指标应符合表8的要求。
表 8 耐碱网布主要性能指标试脸项目性能指标单位面积质量/(g/m') 多130耐碱断裂强力(经、纬向)/N/50 mm >750耐碱断裂强力保留率(经、纬向)/% >50断裂应变(经、纬向)/% <5. 0JG 149-20035.6 锚栓金属螺钉应采用不锈钢或经过表面防腐处理的金属制成，塑料钉和带圆盘的塑料膨胀套管应采用聚酞胺(polyamide 6,polyamide 6. 6),聚乙烯(polyethylene)或聚丙烯(polypropylene)制成，制作塑料钉和塑料套管的材料不得使用回收的再生材料。
锚栓有效锚固深度不小于25 mm,塑料圆盘直径不小于50 mm。
其技术性能指标应符合表9的要求。
衰 9 锚栓技术性能指标试脸项目单个锚栓抗拉承载力标准值/kN单个锚栓对系统传热增加值/W/ W ·K)技术指标) 0. 3 0< O. 0 045:7 涂料涂料必须与薄抹灰外保温系统相容，其性能指标应符合外墙建筑涂料的相关标准。
5.8 附件在薄抹灰外保温系统中所采用的附件，包括密封膏、密封条、包角条、包边条、盖口条等应分别符合相应的产品标准的要求。
试验方法6.1 试验环境标准试验环境为空气温度(23士2)'C ，相对湿度(5。
士10)%。
在非标准试验环境下试验时，应记录温度和相对湿度。
6.2 薄抹灰外保温系统6.2.1 吸水量6.2.1.1 仪器设备天平 : 称量范围20 00g ,精度2g ,6.2.1.2 试样a) 尺寸与数量:200m m X200m m，三个;b) 制作:在表观密度为18k g/m'，厚度为50m m的膨胀聚苯板上按产品说明刮抹抹面胶浆，压人耐碱网布，再用抹面胶浆刮平，抹面层总厚度为5m m。
在试验环境下养护28d 后，按试验要求的尺寸进行切割;c) 每个试样除抹面胶浆的一面外，其他五面用防水材料密封。
6.2. 1.3 试验过程用天平称量制备好的试样质量M-然后将试样抹面胶浆的一面向下平稳地放人室温水中，浸水深度等于抹面层的厚度，浸人水中时表面应完全润湿。
浸泡24 h取出后用湿毛巾迅速擦去试样表面的水分，称其吸水24 h后的质量mhu6.2. 1.4 试验结果吸水量应按式(1)计算，以三个试验结果的算术平均值表示，精确至1即m2,(mh一m。
)A(1)式中:M—吸水量+g/m2;mh—浸水后试样质量，9;ma—浸水前试样质量，9;A—试样抹面胶浆的面积，m2,JG 149-20036.2.2 抗冲击强度6.2.2. 1 试验仪器a) 钢板尺:测量范围0m --1.0 2m ，分度值10m m;b) 钢球:质量分别为0.5k g和1.0 k g,6.2.2.2 试样a) 尺寸与数量:600m m X12 00m m，二个;b) 制作:见6.2.1.2b ),6.2.2.3 试验过程a) 将试样抹面层向上，平放在水平的地面上，试样紧贴地面;b) 分别用质量为。
5k g(1.0k g)的钢球，在。
61m (1.02 m )的高度上松开，自由落体冲击试样表面。
每级冲击 10个点，点间距或与边缘距离至少100m m,6.2.2.4 试验结果以抹面胶浆表面断裂作为破坏的评定，当10次中小于4次破坏时，该试样抗冲击强度符合P(Q)型的要求;当10次中有4次或4次以上破坏时，则为不符合该型的要求。
6.2.3 抗风压见附录 A,6.2.4 耐冻融6.2.4. 1 试验仪器a) 冷冻箱:最低温度一30`C，控制精度士3'C ;b) 干燥箱:控制精度士3`C,6.2.4.2 试样:a) 尺寸与数量:150m mX 150m m，三个;b) 试样按6.2.1.26),c )的规定制备后，在薄抹灰增强防护层表面涂刷涂料。
6.2.4.3 试验过程试样放在(5。
士3)`C的干燥箱中16h ，然后浸人(20士3)℃ 的水中8h，试样抹面胶浆面向下，水面应至少高出试样表面20 mm;再置于(-20士3)℃冷冻24 h为一个循环，每一个循环观察一次，试样经10个循环，试验结束。
