梁、板木模板及支撑计算书
梁,500×800梁木模板与支撑计算书
梁木模板与支撑计算书一、梁模板基本参数梁截面宽度 B=500mm，梁截面高度 H=800mm，H方向对拉螺栓1道，对拉螺栓直径14mm，对拉螺栓在垂直于梁截面方向距离(即计算跨度)850mm。
梁模板使用的木方截面40×80mm，梁模板截面侧面木方距离200mm。
梁底模面板厚度h=15mm，弹性模量E=6000N/mm2，抗弯强度[f]=15N/mm2。
梁侧模面板厚度h=15mm，弹性模量E=6000N/mm2，抗弯强度[f]=15N/mm2。
二、梁模板荷载标准值计算模板自重 = 0.200kN/m2；钢筋自重 = 1.500kN/m3；混凝土自重 = 24.000kN/m3；施工荷载标准值 = 2.500kN/m2。
强度验算要考虑新浇混凝土侧压力和倾倒混凝土时产生的荷载设计值；挠度验算只考虑新浇混凝土侧压力产生荷载标准值。
新浇混凝土侧压力计算公式为下式中的较小值:其中γc——混凝土的重力密度，取24.000kN/m3；t ——新浇混凝土的初凝时间，为0时(表示无资料)取200/(T+15)，取3.000h；T ——混凝土的入模温度，取20.000℃；V ——混凝土的浇筑速度，取1.000m/h；H ——混凝土侧压力计算位置处至新浇混凝土顶面总高度，取1.200m；β——混凝土坍落度影响修正系数，取0.850。
根据公式计算的新浇混凝土侧压力标准值 F1=17.130kN/m2考虑结构的重要性系数0.90，实际计算中采用新浇混凝土侧压力标准值:F1=0.90×17.140=15.426kN/m2考虑结构的重要性系数0.90，倒混凝土时产生的荷载标准值:F2=0.90×6.000=5.400kN/m2。
三、梁底模板木楞计算梁底木方的计算在脚手架梁底支撑计算中已经包含！四、梁模板侧模计算面板直接承受模板传递的荷载，应该按照均布荷载下的连续梁计算，计算如下作用在梁侧模板的均布荷载q=(1.2×15.43+1.40×5.40)×0.80=20.857N/mm面板的截面惯性矩I和截面抵抗矩W分别为:本算例中，截面惯性矩I和截面抵抗矩W分别为:截面抵抗矩 W = bh2/6 = 80.00×1.50×1.50/6 = 30.00cm3；截面惯性矩 I = bh3/12 = 80.00×1.50×1.50×1.50/12 = 22.50cm4；式中：b为板截面宽度，h为板截面高度。
梁木模板与支撑计算书
附件7：梁木模板与支撑计算书工程名称计算部位计算参数梁截面B=600mm，H=600mm，梁模板使用的木方截面50×100mm，梁模板截面侧面木方距离200mm。
梁底模面板厚度h=16mm，弹性模量E=6000N/mm2，抗弯强度[f]=15N/mm2。
梁侧模面板厚度h=16mm，弹性模量E=6000N/mm2，抗弯强度[f]=15N/mm2。
计算简图材料特性面板的厚度16.00mm，面板剪切强度设计值1.40N/mm2，面板抗弯强度设计值13.00N/mm2，面板的弹性模量6000N/mm2；木方抗剪强度设计值1.3N/mm2；木方抗弯强度设计值13N/mm2；木方的弹性模量9000N/mm2序号计算要点详细计算过程结论计算过程及结论梁模板侧模计算1. 抗弯计算强度f=M/W=0.09×106/25600.0=3.625N/mm2面板的抗弯强度验算 f < [f]满足要求!2.抗剪强度计算T=3×2.78/(2×600.0×16.0)=0.435N/mm2截面抗剪强度设计值 [T]=1.40N/mm满足要求!3.挠度验算v= 0.68×15.6200.04/(100×6000.00×204800.0)=0.137mm面板的最大挠度小于200.0/250满足要求!穿梁螺栓计算1.梁侧竖楞的抗弯强度计算值f=M/W=7.733×0.600×0.600/8/83333.336=4.176N/mm2满足要求!2.梁侧竖楞挠度计算v=5ql/384EI=5×5.184×600.04/(384×9500×4166666.8=0mm梁侧竖楞的最大允许挠度值,[v]=2mm满足要求!施工单位计算人审核人。
梁模板(木支撑)计算书(木支撑立杆截面类型为圆木)
梁模板(木支撑)计算书1、模板参数(m): 0.500；木支撑纵距Lb立杆计算高度H (m): 3.000;立杆采用圆木；立杆圆木大头直径R(mm): 60.000；立杆圆木小头直径r(mm): 50.000；梁底斜撑方木截面宽度b(mm): 40.000:1梁底斜撑方木截面高度h(mm): 60.000:1帽木长度L(m): 1.000:a(mm): 60.000:帽木截面宽度b2(mm): 80.000:帽木斜撑方木截面高度h2斜撑与立杆连接处到帽木的距离h (mm): 600.000:梁截面宽度B(m): 0.250:梁截面高度D(m): 0.500:2、荷载参数模板自重(kN/m2): 0.350；混凝土与钢筋自重(kN/m2): 25.000；振捣混凝土荷载(kN/m2): 1.000；新浇混凝土荷载侧压力(kN/m2):12.000;3、梁侧模板参数(mm): 40.000；梁侧斜撑截面宽度b3(mm): 60.000；梁侧斜撑截面高度h3梁侧背楞截面宽度b(mm): 40.000;4(mm): 60.000;梁侧背楞截面高度h4梁侧斜撑至梁侧背楞的距离Ld(m): 0.150; 4、面板参数面板选用类型: 胶合面板;面板弹性模量E(N/mm2): 9500.000;面板厚度(mm): 20.000;面板抗弯设计值fm(N/mm2): 13.000;5、立杆圆木参数立杆圆木选用木材：杉木;圆木弹性模量E(N/mm2): 9000.000;圆木抗压强度设计值fv(N/mm2): 10.000; 6、斜撑方木参数斜撑方木选用木材：杉木;斜撑方木弹性模量E(N/mm2): 9000.000;斜撑方木抗压强度设计值fv(N/mm2): 11.000;7、帽木方木参数帽木方木选用木材：杉木;弹性模量E(N/mm2): 9000.000;抗剪强度设计值fv(N/mm2): 1.400;抗弯强度设计值fm(N/mm2): 11.000;8、梁侧背楞参数梁侧背楞选用类型：杉木;梁侧背楞弹性模量E(N/mm2): 9000.000;梁侧背楞抗弯强度设计值fm(N/mm2): 11.000;二、梁模板荷载标准值计算1.梁侧模板荷载强度验算要考虑新浇混凝土侧压力和倾倒混凝土时产生的荷载；挠度验算只考虑新浇混凝土侧压力。
梁,300×1700梁木模板与支撑计算书

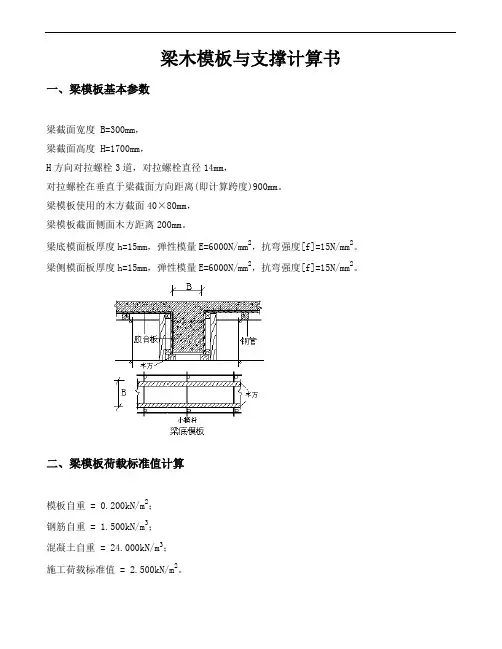

梁木模板与支撑计算书一、梁模板基本参数梁截面宽度 B=300mm，梁截面高度 H=1700mm，H方向对拉螺栓3道，对拉螺栓直径14mm，对拉螺栓在垂直于梁截面方向距离(即计算跨度)900mm。
梁模板使用的木方截面40×80mm，梁模板截面侧面木方距离200mm。
梁底模面板厚度h=15mm，弹性模量E=6000N/mm2，抗弯强度[f]=15N/mm2。
梁侧模面板厚度h=15mm，弹性模量E=6000N/mm2，抗弯强度[f]=15N/mm2。
二、梁模板荷载标准值计算模板自重 = 0.200kN/m2；钢筋自重 = 1.500kN/m3；混凝土自重 = 24.000kN/m3；施工荷载标准值 = 2.500kN/m2。
强度验算要考虑新浇混凝土侧压力和倾倒混凝土时产生的荷载设计值；挠度验算只考虑新浇混凝土侧压力产生荷载标准值。
新浇混凝土侧压力计算公式为下式中的较小值:其中γc——混凝土的重力密度，取24.000kN/m3；t ——新浇混凝土的初凝时间，为0时(表示无资料)取200/(T+15)，取5.714h；T ——混凝土的入模温度，取20.000℃；V ——混凝土的浇筑速度，取2.500m/h；H ——混凝土侧压力计算位置处至新浇混凝土顶面总高度，取1.200m；β——混凝土坍落度影响修正系数，取0.850。
根据公式计算的新浇混凝土侧压力标准值 F1=28.800kN/m2考虑结构的重要性系数0.90，实际计算中采用新浇混凝土侧压力标准值:F1=0.90×22.340=20.106kN/m2考虑结构的重要性系数0.90，倒混凝土时产生的荷载标准值:F2=0.90×6.000=5.400kN/m2。
三、梁底模板木楞计算梁底木方的计算在脚手架梁底支撑计算中已经包含！四、梁模板侧模计算面板直接承受模板传递的荷载，应该按照均布荷载下的连续梁计算，计算如下作用在梁侧模板的均布荷载q=(1.2×20.11+1.40×5.40)×1.70=53.868N/mm面板的截面惯性矩I和截面抵抗矩W分别为:本算例中，截面惯性矩I和截面抵抗矩W分别为:截面抵抗矩 W = bh2/6 = 170.00×1.80×1.80/6 = 91.80cm3；截面惯性矩 I = bh3/12 = 170.00×1.80×1.80×1.80/12 = 82.62cm4；式中：b为板截面宽度，h为板截面高度。
梁木模板与支撑计算书

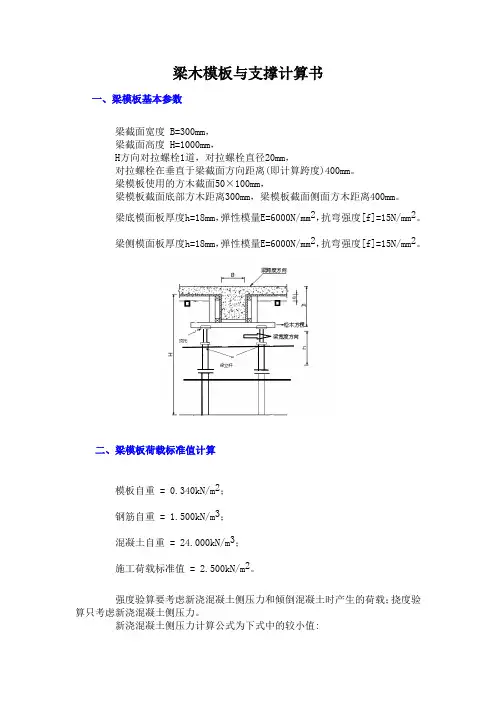

梁木模板与支撑计算书一、梁模板基本参数梁截面宽度 B=300mm，梁截面高度 H=1000mm，H方向对拉螺栓1道，对拉螺栓直径20mm，对拉螺栓在垂直于梁截面方向距离(即计算跨度)400mm。
梁模板使用的方木截面50×100mm，梁模板截面底部方木距离300mm，梁模板截面侧面方木距离400mm。
梁底模面板厚度h=18mm，弹性模量E=6000N/mm2，抗弯强度[f]=15N/mm2。
梁侧模面板厚度h=18mm，弹性模量E=6000N/mm2，抗弯强度[f]=15N/mm2。
二、梁模板荷载标准值计算模板自重 = 0.340kN/m2；钢筋自重 = 1.500kN/m3；混凝土自重 = 24.000kN/m3；施工荷载标准值 = 2.500kN/m2。
强度验算要考虑新浇混凝土侧压力和倾倒混凝土时产生的荷载；挠度验算只考虑新浇混凝土侧压力。
新浇混凝土侧压力计算公式为下式中的较小值:其中—— 混凝土的重力密度，取24.000kN/m 3；t —— 新浇混凝土的初凝时间，为0时(表示无资料)取200/(T+15)，取2.000h ；T —— 混凝土的入模温度，取35.000℃； V —— 混凝土的浇筑速度，取2.500m/h ； H —— 混凝土侧压力计算位置处至新浇混凝土顶面总高度，取1.200m ；1—— 外加剂影响修正系数，取1.000； 2—— 混凝土坍落度影响修正系数，取0.850。
F1=0.22*24*2*1*0.85*1.58=14.19 kN/m 2 F2=24*1.2=28.8 kN/m 2根据公式计算的新浇混凝土侧压力标准值 F1=14.190kN/m 2 实际计算中采用新浇混凝土侧压力标准值 F1=14.190kN/m 2 倒混凝土时产生的荷载标准值 F2= 28.8.000kN/m 2。
三、梁模板底模计算本算例中，截面惯性矩I 和截面抵抗矩W 分别为: W = 30.00×1.80×1.80/6 = 16.20cm 3； I = 30.00×1.80×1.80×1.80/12 = 14.58cm 4； 梁底模板面板按照三跨度连续梁计算，计算简图如下梁底模面板计算简图1.抗弯强度计算抗弯强度计算公式要求： f = M/W < [f]A其中 f ——梁底模板的抗弯强度计算值(N/mm2)；M ——计算的最大弯矩 (kN.m)；q ——作用在梁底模板的均布荷载(kN/m)；q=1.2×[0.34×0.30+24.00×0.30×1.00+1.50×0.30×1.00]+1.4×2.50×0.30=10.35kN/m最大弯矩计算公式如下:M=-0.10×10.35×0.3002=0.093kN.mf=0.093×106/16200.0=5.74N/mm2梁底模面板抗弯计算强度小于15.00N/mm2,满足要求!2.抗剪计算最大剪力的计算公式如下:Q = 0.6ql截面抗剪强度必须满足:T = 3Q/2bh < [T]其中最大剪力 Q=0.6×0.300×10.35=1.863kN截面抗剪强度计算值 T=3×10.35/(2×300×18)=0.2875N/mm2截面抗剪强度设计值 [T]=1.40N/mm2面板的抗剪强度计算满足要求!3.挠度计算最大挠度计算公式如下:其中q = 0.34×0.30+24.00×0.30×1.00+1.50×0.30×1.00=7.75N/mm三跨连续梁均布荷载作用下的最大挠度v = 0.677×7.75×300.04/(100×6000.00×145800.0)=0.4858mm梁底模板的挠度计算值: v = 0.4858mm小于 [v] = 300/250=2.057,满足要求!四、梁模板底方木计算梁底方木的计算在脚手架梁底支撑计算中已经包含！五、梁模板侧模计算梁侧模板按照三跨连续梁计算，计算简图如下图 梁侧模板计算简图 1.抗弯强度计算抗弯强度计算公式要求： f = M/W < [f] 其中 f —— 梁侧模板的抗弯强度计算值(N/mm 2)； M —— 计算的最大弯矩 (kN.m)；q —— 作用在梁侧模板的均布荷载(N/mm)； q=(1.2×14.19+1.4×4.00)×1.00=22.628N/mm 最大弯矩计算公式如下:M=-0.10×22.628×0.4002=-0.362kN.mf=0.362×106/54000.0=6.705N/mm 2梁侧模面板抗弯计算强度小于15.00N/mm 2,满足要求!2.抗剪计算最大剪力的计算公式如下:Q = 0.6ql 截面抗剪强度必须满足:T = 3Q/2bh < [T] 其中最大剪力 Q=0.6×0.400×22.628=5.431kN截面抗剪强度计算值 T=3×5431/(2×1000×18)=0.453N/mm 222.63kN/mA截面抗剪强度设计值 [T]=1.40N/mm2面板的抗剪强度计算满足要求!3.挠度计算最大挠度计算公式如下:其中 q = 14.19×1.00=14.19N/mm三跨连续梁均布荷载作用下的最大挠度v = 0.677×14.190×400.04/(100×6000.00×486000.0)=0.843mm 梁侧模板的挠度计算值: v = 0.843mm小于 [v] = 400/250,满足要求!六、穿梁螺栓计算计算公式:N < [N] = fA其中 N ——穿梁螺栓所受的拉力；A ——穿梁螺栓有效面积 (mm2)；f ——穿梁螺栓的抗拉强度设计值，取170N/mm2；穿梁螺栓承受最大拉力 N = (1.2×14.19+1.4×4.00)×1.00×0.40/1=9.05kN穿梁螺栓直径为16mm；穿梁螺栓有效直径为12mm；穿梁螺栓有效面积为 A=113.040mm2；穿梁螺栓最大容许拉力值为 [N]=19.22kN；穿梁螺栓承受拉力最大值为 N=9.051kN；穿梁螺栓的布置距离为侧龙骨的计算间距400mm。
400×800梁需4.2米支撑木模板与支撑计算书
梁木模板与支撑计算书一、梁模板基本参数梁截面宽度 B=400mm，梁截面高度 H=800mm，H方向对拉螺栓2道，对拉螺栓直径14mm，对拉螺栓在垂直于梁截面方向距离(即计算跨度)900mm。
梁模板使用的木方截面38×80mm，梁模板截面侧面木方距离300mm。
梁底模面板厚度h=15mm，弹性模量E=6000N/mm2，抗弯强度[f]=15N/mm2。
梁侧模面板厚度h=15mm，弹性模量E=6000N/mm2，抗弯强度[f]=15N/mm2。
二、梁模板荷载标准值计算模板自重 = 0.200kN/m2；钢筋自重 = 1.500kN/m3；混凝土自重 = 24.000kN/m3；施工荷载标准值 = 2.500kN/m2。
强度验算要考虑新浇混凝土侧压力和倾倒混凝土时产生的荷载设计值；挠度验算只考虑新浇混凝土侧压力产生荷载标准值。
新浇混凝土侧压力计算公式为下式中的较小值:其中γc——混凝土的重力密度，取24.000kN/m3；t ——新浇混凝土的初凝时间，为0时(表示无资料)取200/(T+15)，取5.714h；T ——混凝土的入模温度，取20.000℃；V ——混凝土的浇筑速度，取2.500m/h；H ——混凝土侧压力计算位置处至新浇混凝土顶面总高度，取1.200m；β——混凝土坍落度影响修正系数，取0.850。
根据公式计算的新浇混凝土侧压力标准值 F1=28.800kN/m2考虑结构的重要性系数0.90，实际计算中采用新浇混凝土侧压力标准值:F1=0.90×28.800=25.920kN/m2考虑结构的重要性系数0.90，倒混凝土时产生的荷载标准值:F2=0.90×6.000=5.400kN/m2。
三、梁底模板木楞计算梁底木方的计算在脚手架梁底支撑计算中已经包含！四、梁模板侧模计算面板直接承受模板传递的荷载，应该按照均布荷载下的连续梁计算，计算如下作用在梁侧模板的均布荷载q=(1.2×25.92+1.40×5.40)×0.80=30.931N/mm面板的截面惯性矩I和截面抵抗矩W分别为:本算例中，截面惯性矩I和截面抵抗矩W分别为:截面抵抗矩 W = bh2/6 = 80.00×1.80×1.80/6 = 43.20cm3；截面惯性矩 I = bh3/12 = 80.00×1.80×1.80×1.80/12 = 38.88cm4；式中：b为板截面宽度，h为板截面高度。
梁、木模板及支撑架设计计算
2.19 mm
<
0.14 kN/mm2 <
ω max= 3. 木底模(按单跨简支梁计算)：
σ max=
1.65 mm
<
0.0020 kN/mm2 <
ω max=
0.262 mm
<
4. 梁下纵向木肋计算(按三跨连续梁)；
梁下纵向木肋的截面特征值
肋宽 肋高 截面模量W 惯性矩I
cm cm
cm3
木模板
钢模板
平板的模板及小楞
0.3
0.5
楼板模板（其中包括梁的模板）
0.5
0.75
梁模的自重确定值为
0.5
kN/m2
板模的自重确定值为
0.3
kN/m2
（2）新浇混凝土自重标准值——对普通混凝土，可采用24KN/m3；对其他混凝土，可根据实际重力密度确定。
混凝土自重确定值为
24
kN/m3
（3）钢筋自重标准值——按设计图纸计算确定。一般可按每立方米混凝土含量计算：
梁、木模板及支撑架设计计算（荷载及荷载组合）
1. 荷载
计算模板及其支架的荷载，分为荷载标准值和荷载设计值，后者应以荷载标准值乘以相应的荷载分项系数。
1）荷载标准值
（1）模板及支架自重标准值——应根据设计图纸确定。对肋形楼板及无梁楼板模板的自重标准值，见下表。
模板及支架自重标准值（kN/m2）
模板构件的名称
肋宽 肋高 截面模量W 惯性矩I
cm cm
cm3
cm4
5 10
83.33
416.7
mm 满足
σ max=
0.01 kN/mm2 < 0.0150 kN/mm2 满足
800×1200梁需3.8米支撑木模板与支撑计算书
梁木模板与支撑计算书一、梁模板基本参数梁截面宽度 B=800mm，梁截面高度 H=1200mm，H方向对拉螺栓3道，对拉螺栓直径14mm，对拉螺栓在垂直于梁截面方向距离(即计算跨度)900mm。
梁模板使用的木方截面38×80mm，梁模板截面侧面木方距离300mm。
梁底模面板厚度h=15mm，弹性模量E=6000N/mm2，抗弯强度[f]=15N/mm2。
梁侧模面板厚度h=15mm，弹性模量E=6000N/mm2，抗弯强度[f]=15N/mm2。
二、梁模板荷载标准值计算模板自重 = 0.200kN/m2；钢筋自重 = 1.500kN/m3；混凝土自重 = 24.000kN/m3；施工荷载标准值 = 2.500kN/m2。
强度验算要考虑新浇混凝土侧压力和倾倒混凝土时产生的荷载设计值；挠度验算只考虑新浇混凝土侧压力产生荷载标准值。
新浇混凝土侧压力计算公式为下式中的较小值:其中γc——混凝土的重力密度，取24.000kN/m3；t ——新浇混凝土的初凝时间，为0时(表示无资料)取200/(T+15)，取5.714h；T ——混凝土的入模温度，取20.000℃；V ——混凝土的浇筑速度，取2.500m/h；H ——混凝土侧压力计算位置处至新浇混凝土顶面总高度，取1.200m；β——混凝土坍落度影响修正系数，取0.850。
根据公式计算的新浇混凝土侧压力标准值 F1=28.800kN/m2考虑结构的重要性系数0.90，实际计算中采用新浇混凝土侧压力标准值:F1=0.90×28.800=25.920kN/m2考虑结构的重要性系数0.90，倒混凝土时产生的荷载标准值:F2=0.90×6.000=5.400kN/m2。
三、梁底模板木楞计算梁底木方的计算在脚手架梁底支撑计算中已经包含！四、梁模板侧模计算面板直接承受模板传递的荷载，应该按照均布荷载下的连续梁计算，计算如下作用在梁侧模板的均布荷载q=(1.2×25.92+1.40×5.40)×1.20=46.397N/mm面板的截面惯性矩I和截面抵抗矩W分别为:本算例中，截面惯性矩I和截面抵抗矩W分别为:截面抵抗矩 W = bh2/6 = 120.00×1.80×1.80/6 = 64.80cm3；截面惯性矩 I = bh3/12 = 120.00×1.80×1.80×1.80/12 = 58.32cm4；式中：b为板截面宽度，h为板截面高度。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
梁、板木模板及支撑计算书楼板模板扣件钢管高支撑架计算书高支撑架的计算参照《建筑施工扣件式钢管脚手架安全技术规范》( JGJ130-2001)本计算书还参照《施工技术》2002.3.《扣件式钢管模板高支撑架设计和使用安全》。
模板支架搭设高度为8.05米，搭设尺寸为：立杆的纵距 b=0.80米，立杆的横距1=0.80米，立杆的步距h=1.50米kb L采用的钢管类型为'-48X 3.5。
、模板面板计算面板为受弯结构，需要验算其抗弯强度和刚度。
模板面板的按照三跨连续梁计算■55匚纵向钢昔僑向钢背 板底方木图楼板支撑架立面简图图楼板支撑架立杆稳定性荷载计算单元静荷载标准值q1 = 25.000 X 0.120 X 1.000+0.350 X 1.000=3.350kN/m 活荷载标准值q2 = (2.000+1.000) X 1.000=3.000kN/m面板的截面惯性矩I和截面抵抗矩V分别为：本算例中，截面惯性矩I和截面抵抗矩V分别为：W = 100.00 X 1.80 X 1.80/6 = 54.00cm 3;I = 100.00 X 1.80 X 1.80 X 1.80/12 = 48.60cm 4；(1) 强度计算f = M / W < [f]其中f ――面板的强度计算值(N/mm2)；M ---- 面板的最大弯距(N.mm);W——面板的净截面抵抗矩；[f] ―― 面板的强度设计值，取15.00N/mm2；M = 0.100ql 2其中q ---- 荷载设计值(kN/m);经计算得到M = 0.100 X (1.2 X 3.350+1.4 X 3.000) X 0.450 X0.450=0.166kN.m 经计算得到面板强度计算值f = 0.166 X 1000X1000/54000=3.083N/mm2面板的强度验算f < [f], 满足要求！(2)抗剪计算T = 3Q/2bh < [T]其中最大剪力Q=0.600 X (1.2 X 3.350+1.4 X 3.000) X 0.450=2.219kN 截面抗剪强度计算值T=3 X 2219.0/(2 X 1000.000 X 18.000)=0.185N/mm2截面抗剪强度设计值[T]=1.40N/mm 2抗剪强度验算T < [T]，满足要求！(3)挠度计算4 / 100EI < [v] = l / 250 v = 0.677ql面板最大挠度计算值 v = 0.677 X 6.350 X 4504心 00 X 6000X 486000)=0.605mm面板的最大挠度小于450.0/250,满足要求!、支撑方木的计算方木按照均布荷载下三跨连续梁计算。
1. 荷载的计算(1) 钢筋混凝土板自重(kN/m):q11 = 25.000 X 0.120 X 0.450=1.350kN/m⑵ 模板的自重线荷载(kN/m): q12 = 0.350 X 0.450=0.157kN/m (3)活荷载为施工荷载标准值与振倒混凝土时产生的荷载(kN/m):经计算得到，活荷载标准值 q2 = (1.000+2.000) X 0.450=1.350kN/m X 1.350+1.2 X 0.157=1.809kN/mX 1.350=1.890kN/m按照三跨连续梁计算，最大弯矩考虑为静荷载与活荷载的计算值最不利分配的弯矩和，计算公式如下：均布荷载 q = 3.699/1.000=3.699kN/m最大弯矩 M = 0.1ql 2=0.1 X 3.70 X 1.00 X 1.00=0.370kN.m 最大剪力 Q=0.6 X 1.000 X 3.699=2.219kN 最大支座力 N=1.1 X 1.000 X 3.699=4.069kN 方木的截面力学参数为本算例中，截面惯性矩I 和截面抵抗矩V 分别为：W = 6.00 X 10.00 X 10.00/6 = 100.00cm 3； I = 6.00 X 10.00 X 10.00 X 10.00/12 = 500.00cm4 ；(1)方木强度计算截面应力'> =0.370 X 106/100000.0=3.70N/mm 2静荷载q1 =1.2活荷载q2 =方木的计算强度小于13.0N/mm2,满足要求!(2) 方木抗剪计算最大剪力的计算公式如下：Q = 0.6ql截面抗剪强度必须满足：T = 3Q/2bh < [T]截面抗剪强度计算值 T=3 X 2219/(2 X 60 X 100)=0.555N/mn 2截面抗剪强度设计值[T]=1.30N/mm 2方木的抗剪强度计算满足要求(3) 方木挠度计算最大变形 v =0.677 X 2.858 X 1000.04/(100 X 9500.00 X 5000000.0)=0.407mm 方木的最大挠度小于1000.0/250,满足要求!三、横向支撑钢管计算横向支撑钢管按照集中荷载作用下的连续梁计算 集中荷载F 取纵向板底支撑传递力，P=4.07kN支撑钢管弯矩图(kN.m)Ah4.07kN 4.07kN 4.07kN 4.07kN 4.07kN 4.07kN 4.07kM.07kNB10001000支撑钢管计算简图支撑钢管变形图（mm ）3.325.27 5.271.20 1.201.781.783.32 2.29 2.29U6.36360.740.74 T I 2.87 2.874.814.81支撑钢管剪力图（kN ）经过连续梁的计算得到 最大弯矩 Mmax=1.000kN.m 最大变形vmax=2.56mm 最大支座力Qmax=10.086kN截面应力 >=1.00 X 106/5080.0=196.92N/mm2支撑钢管的计算强度小于205.0N/mn 2,满足要求! 支撑钢管的最大挠度小于1000.0/150与10mm 满足要求！四、扣件抗滑移的计算纵向或横向水平杆与立杆连接时，扣件的抗滑承载力按照下式计算 （规范5.2.5）: R < Rc 其中Rc ――扣件抗滑承载力设计值,取8.0kN ; R --- 纵向或横向水平杆传给立杆的竖向作用力设计值；计算中R 取最大支座反力，R=10.09kN 单扣件抗滑承载力的设计计算不满足要求，采用双扣件！ 当直角扣件的拧紧力矩达40--65N.m 时，试验表明：单扣件在12kN 的荷载下会滑动,其抗滑承载力可取8.0kN;双扣件在20kN的荷载下会滑动,其抗滑承载力可取12.0kN。
五、立杆的稳定性计算荷载标准值作用于模板支架的荷载包括静荷载、活荷载和风荷载。
1.静荷载标准值包括以下内容：(1)脚手架钢管的自重(kN):NG1 = 0.129 X 21.300=2.750kN钢管的自重计算参照《扣件式规范》附录A双排架自重标准值，设计人员可根据情况修改。
(2)模板的自重(kN):NG2 = 0.350 X 1.000 X 1.000=0.350kN(3)钢筋混凝土楼板自重(kN):NG3 = 25.000 X 0.120 X 1.000 X 1.000=3.000kN经计算得到，静荷载标准值NG = NG1+NG2+NG3 = 6.100kN2.活荷载为施工荷载标准值与振倒混凝土时产生的荷载。
经计算得到，活荷载标准值NQ = (1.000+2.000) X 1.000 X 1.000=3.000kN3.不考虑风荷载时，立杆的轴向压力设计值计算公式N = 1.2NG + 1.4NQ六、立杆的稳定性计算立杆的稳定性计算公式其中N ---- 立杆的轴心压力设计值，N = 11.52kN ;■-――轴心受压立杆的稳定系数，由长细比10/i 查表得到;i -- 计算立杆的截面回转半径(cm) ； i = 1.58 A -- 立杆净截面面积(cm 2); A = 4.89 W-- 立杆净截面抵抗矩(cm 3) ; W = 5.081 ---- 钢管立杆抗压强度计算值(N/mm 2);[f]―― 钢管立杆抗压强度设计值，[f] = 205.00N/mm 2； 10 ―― 计算长度(m)；如果完全参照《扣件式规范》不考虑高支撑架，由公式 (1)或(2)计算10 = kluh ⑴ 10 = (h+2a) (2) k1 ――计算长度附加系数，按照表1取值为1.163 ； u ――计算长度系数，参照《扣件式规范》表 5.3.3 ； u = 1.70 a —— 立杆上端伸出顶层横杆中心线至模板支撑点的长度； a = 公式(1)的计算结果：■> = 114.79N/mn 2，立杆的稳定性计算■> < [f], 公式⑵ 的计算结果：■> = 60.96N/mm 2，立杆的稳定性计算< [f],如果考虑到高支撑架的安全因素，适宜由公式 (3)计算l0 = k1k2(h+2a) (3) k2 ――计算长度附加系数，按照表2取值为1.057 ；公式⑶ 的计算结果：■> = 88.79N/mm 2，立杆的稳定性计算■> < [f],模板承重架应尽量利用剪力墙或柱作为连接连墙件，否则存在安全隐患。
表1模板支架计算长度附加系数k1步距 h(m) h< 0.90.9<h < 1.21.2<h< 1.51.5<h< 2.1k 11.2431.1851.1671.163表2模板支架计算长度附加系数k2H(m) 4 6 8 10)12 1416 18 20| 25 303540h+2a 或 u 1h(m)1.35 1.01.014 1.026 1.039 1.042 1.054 1.061 1.081 1.092 1.113 1.137 1 .1551.1731.44 1.0 1.012 1.022 1.031 1.039 1.047 1.056 1.064 1.072 1.092 1.111 1 .1291.1491.53 1.0 1.007 1.015 1.024 1.031 1.039 1.047 1.055 1.062 1.079 1.097 1 .114 1.1321.62 1.0 1.007 1.014 1.021 1.029 1.036 1.043 1.051 1.056 1.074 1.090 1 .106 1.1230.30m ;满足要求!满足要求!满足要求!1.80 1.0 1.007 1.014 1.020 1.026 1.033 1.040 1.046 1.052 1.067 1.081 1.0961.1111.92 1.0 1.007 1.012 1.018 1.024 1.030 1.035 1.042 1.048 1.062 1.076 1.0901.1042.04 1.0 1.007 1.012 1.018 1.022 1.029 1.035 1.039 1.044 1.060 1.073 1.0871.1012.25 1.0 1.007 1.010 1.016 1.020 1.027 1.032 1.037 1.042 1.057 1.070 1.0811.0942.70 1.0 1.007 1.010 1.016 1.020 1.027 1.032 1.037 1.042 1.053 1.066 1.0781.091七、楼板模板高支撑架的构造和施工要求［工程经验］除了要遵守《扣件架规范》的相关要求外，还要考虑以下内容1.模板支架的构造要求：a.梁板模板高支撑架可以根据设计荷载采用单立杆或双立杆；b.立杆之间必须按步距满设双向水平杆，确保两方向足够的设计刚度；c.梁和楼板荷载相差较大时，可以采用不同的立杆间距，但只宜在一个方向变距、而另一个方向不变。
