球团焙烧简答题
球团生产知识问答(初稿)
球团生产知识问答（初稿）第一章球团的基本知识1-1什么叫球团法？球团法是将细磨精矿制成能满足冶炼要求的块状物料的一个加工过程。
其过程为：将准备好的原料（细磨精矿或其他细磨粉状物料，添加剂或粘结剂等），按一定的比例经过配料混匀，在造球机上经滚动而造成一定尺寸的生球，然后采用干燥和焙烧或其他方法使其发生一系例的物理化学变化而硬化固结。
这一过程就叫作球团过程，这种方法称为球团法。
它所得到的产品就叫作球团矿。
1-2球团矿有哪几种种类？根据球团矿固结温度和气氛的差异，球团法所得到产品可分为氧化球团矿、冷固球团矿、金属化球团矿等。
按照球团矿的碱度一般分为酸性和自熔性两种。
1-3 酸性球团矿和自熔性球团矿相比有何优点？酸性球团矿与自熔性球团矿相比，前者在生产上不会引起操作上的困难，而且其品位高、强度好，便于长途运输。
同时又由于大多数烧结厂生产高碱度烧结矿，需要酸性球团矿配合使用以满足高炉冶炼的要求。
所以，目前世界各国仍以生产酸性球团矿为主。
1-4 在球团矿制备过程中，物料发生哪些变化？在球团矿制备过程中，物料不仅由于粒子密集而发生物理性质（密度、孔隙度、形状、大小和机械强度等）上的变化，而且也发生了化学和物理化学性质（化学组成、还原性、膨胀性、高温还原软化性能、低温还原粉化性能、熔滴性能等）上的变化，从而使物料的冶金性能得到改善。
1-5球团矿有哪些主要优点？球团矿是一种高效的造块方法，球团矿无论是在高炉、转炉或电炉中都能使用。
其主要优点如下：（1）适于进行大规模生产；（2）球团矿呈球形，粒度均匀，从而保证了在高炉中料柱的良好透气性；（3）球团矿的还原性好；（4）球团矿在运输和多次转运和条件下破碎很少，可以露天存放。
现在球团法和烧结法一样，已经成为人造块矿的主要方法之一，得到了广泛使用。
1-6高炉生产对入炉原料有哪些基本要求？根据高炉生产的理论和实践，对入炉原料的基本要求有如下几点：（1）品位高、杂质少、化学成分稳定（2）强度好、粉末少、粒度均匀（3）易还原、粉化少、高温性能好1-7为什么说球团矿是一种理想的高炉精料？球团矿是一种理想的高炉精料，主要表现在：1）铁品位高、有害元素少2）生产球团矿能扩大冶炼含铁原料的来源3）生产球团矿能扩大冶炼燃料的来源总之，生产球团矿可以根据各种矿石原料的性质，采用不同的球团法和各种技术措施，人为地改善入炉原料的各种性质，为高炉冶炼提供粒度均匀、成份稳定、物理化学特性以及冶金性能良好的精料，使其最大限度地满足冶炼的要求，大大地强化冶炼过程。
球团基础知识问答

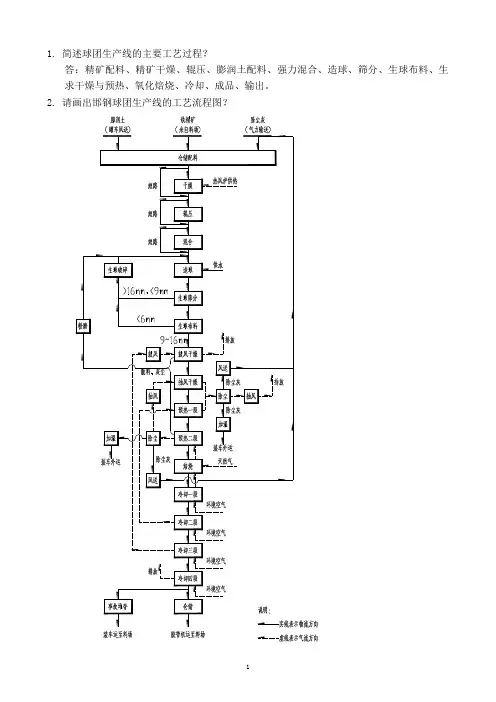

1.简述球团生产线的主要工艺过程？答：精矿配料、精矿干燥、辊压、膨润土配料、强力混合、造球、筛分、生球布料、生求干燥与预热、氧化焙烧、冷却、成品、输出。
2.请画出邯钢球团生产线的工艺流程图？3.请画出邯钢球团生产线的工艺平面布置图并标明主要建筑物及皮带系统的名称？4.简述配料室所用的设备及规格数量？答、6台直径2.5米圆盘给料机，6台宽1米电子皮带秤。
5.干燥机规格，热源，为什么设旁路？答：规格ф3.6*31米，热源是高炉煤气，水分满足造球，不需要干燥或干燥机故障走旁路。
6.辊压机主要作用和工作原理？答：作用：增加物料比表面积，改善表面活性和提高生球强度。
工作原理：两个辊子作慢速相对运动，其中一个辊固定，另一个辊可以作水平方向滑动。
当物料由辊压机上方连续喂入并通过双辊间的间隙时给活动辊一定的作用力，在辊子的作用力下，除了辊面接触的颗粒受到辊面直接压力外，物料之间也产生相互挤压，导致物料压实和粉碎。
7．膨润土配料采用什么设备进行？答：采用星型给料机和电子皮带秤8．邯钢球团生产线所用的膨润土如何进厂？通过什么进入生产线？答：采用罐装汽运进入厂内，通过高压空气气力输送进入生产线。
9：简述强力混合机主要组成部分及工作原理？答：组成：混合容器及驱动装置，2个混合工具（转子）和驱动装置，多功能工具（刮刀），排料门，固定外壳，润滑装置等。
工作原理是靠设备混合工具部位相向运动使物料也相向运动而互相穿插渗透，达到混匀的目的。
10.如果高压辊压机出现短时故障是否会导致停产，为什么？答：不会停产。
因为混合料仓料位较高或旁路系统M6可以上料。
11.简述造球室所用的设备及主要设备规格，数量？答：链篦机的分段及各段温度，热气来源，哪段设有放散烟囱和放散阀，哪段设有兑冷风阀及其作用？答：在主抽烟道主电除尘入口处，东西回热烟道多管除尘入口处设有兑冷风阀，用来调节热风温度。
12.链-回-环系统工艺风流图答：14.链篦机的风箱及灰箱的散料是如何处理的？答：链箅机风箱的散料通过散料胶带机集中，运至散料斗里采用汽车外运。
球团工理论试题
球团工理论试题（填空题）1、球团矿生产时铁精粉的要求有（）、（）、（）。
2、（）是目前球团生产使用最广泛、效果最佳的一种优质黏结剂。
它是以（）为主要成分的黏土矿物。
3、膨润土经焙烧后残存部分的主要成分为（）和（）。
4、目前国内外球团矿氧化焙烧工艺有三种：（）、（）、（）。
5、各种物料成球性能的好坏不尽相同，它主要与（）和与水的（）有关。
6、液面下厚度约为分子作用半径的一尽液体称为（）。
7、造球时最适宜的水介于（）和（）毛细水之间。
8、生球干燥过程是由（）和（）两个过程组成。
9、最佳造球原料应略（）适宜值。
10、球盘倾角最适宜值的大小与圆盘的直径有关。
11、细磨物料的成球可分为三个阶段，即（）（）（）。
12、在原料的天然性质中，对造球过程起主要作用的是颗粒（）和（）。
13、造球盘的倾角与混合料的（）有关。
14、造球过程中，提高物料温度，会使水的粘度（），流动性变好，可以（）母球的长大。
15、当生球的水分超过（）与干燥介质（）接触时，因生球表面的水蒸汽压力（）干燥介质中的（），水分便从球的表面蒸发。
16、根据干燥数度的不同变化，通常把干燥过程分为四个阶段，即（）（）（）和（）。
17、生球主要靠（）的作用，使颗粒彼此黏在一起而具有强度。
18、随着干燥过程的进行，（）减少（）收缩，（）增加，颗粒间粘结力加强。
19、生球干燥必须以生球不发生（）为前提。
20、一般说来，生球在流动的干燥介质中的破裂温度比在静止干燥介中（）。
21、对于同一种原料所制成的生球，随着初始湿度的增高，生球的破裂温度（）。
22、生球的（）是球团生产中最复杂的工序。
23、球团矿的焙烧可分为（）、（）、（）、（）、（）五个阶段。
24、在球团焙烧过程中，对氧化起主要作用的不是气体氧向内（），而是（）和（）在固相层内的扩散。
25、磁铁矿球团在（）阶段就开始发生氧化反应。
26、在球团焙烧过程中，可能出现的化合物主要有以下几种体系：（）、（）、（）和（）体系。

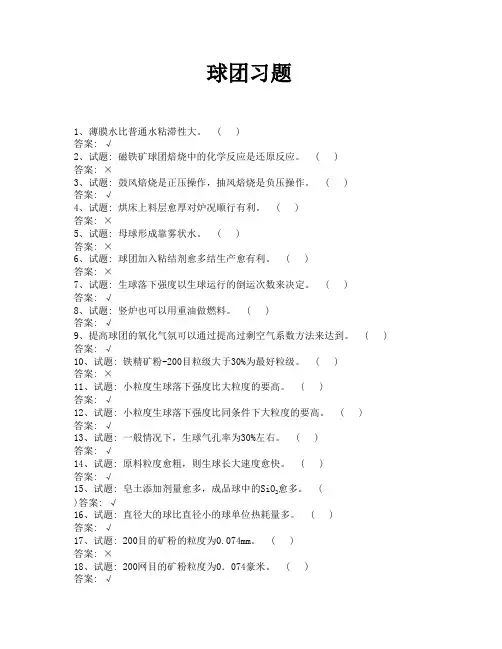

烧结球团习题1
134、试题: 磁铁矿的理论含铁量为( )。
A．72.4% B．52% C．48% D．70%
答案: A
135、试题: 复合粘接剂中含有( )。
A．石灰石 B．橄榄石 C．轻烧白云石 D．生石灰
答案: C
119、试题: 中性氧化气氛的含氧量在8%左右。 ( )
答案: ×
120、试题: 球团的生球粒度均匀性能越好，对竖炉焙烧越有利 ( )
答案: √
121、试题: 生球的暴裂温度越低越好。 ( )
答案: ×
122、试题: 竖炉希望生球粒度在10-15mm范围内。 (
)答案: √
123、试题: 球团竖炉生产的球团矿为碱性球团矿。 ( )
答案: √ 40、试题: 球团竖炉的导风墙是我国发明的。 ( ) 答案: √ 41、试题: 软化水只适用于汽化冷却系统。 ( ) 答案: √ 42、试题: 润磨机可以改善物料成球性能。 ( ) 答案: × 43、试题: 竖炉规格是以炉膛的容积确定的。 ( ) 答案: × 44、试题: 竖炉烘床是我国首创的球团技术之一。 ( ) 答案: √ 45、试题: 竖炉球团采用汽化冷却系统是我厂首创。 ( ) 答案: √ 46、试题: 圆盘造球机的圆周速度与倾角及物料性质有关，通常为2．0米/秒左右。 () 答案: √ 47、试题: 圆盘造球机的主要工艺参数是转速。 ( ) 答案: × 48、试题: 圆盘造球机转速必须小于监界转速。 ( ) 答案: √ 49、试题: 焙烧机烘炉主要是烘耐火砖砌筑体。 ( ) 答案: √ 50、试题: 钢铁中的主要有害杂质是硫、磷。 ( ) 答案: √ 51、试题: 高炉煤气对人危害最大的是二氧化碳。 ( ) 答案: × 52、试题: 工作时现场允许的煤气浓度是0.03%。 ( ) 答案: √ 53、试题: 还原性指的是铁矿石中的铁被还原剂夺走的难易程度。 ( ) 答案: √ 54、试题: 还原性最好的矿石是磁铁矿。 ( ) 答案: × 55、试题: 还原性最好的铁矿石是褐铁矿。 ( ) 答案: √ 56、试题: 混合煤气就是焦炉煤气与高炉煤气的混合物。 ( ) 答案: √ 57、试题: 混合煤气是焦炉煤气与高炉煤气混合后的产物。。 ( ) 答案: √ 58、试题: 精矿中和的原则为“平铺切取。 ( ) 答案: √ 59、试题: 球团矿的软熔温度愈低对高炉炼愈备利。 ( )
烧结球团工艺100问

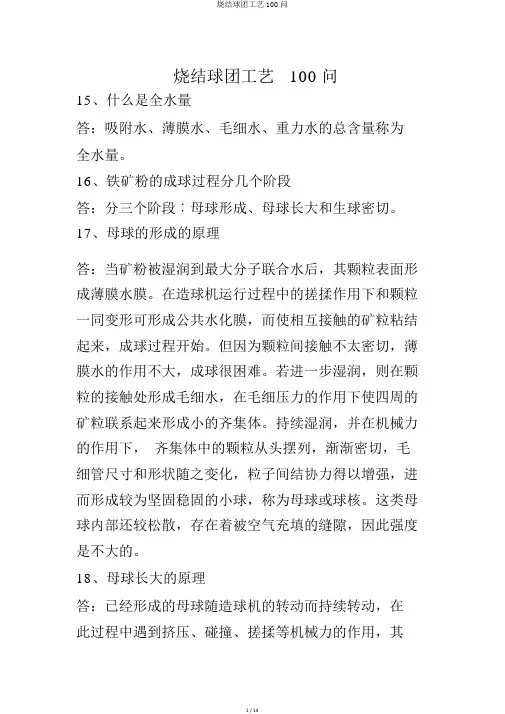

烧结球团工艺100 问15、什么是全水量答：吸附水、薄膜水、毛细水、重力水的总含量称为全水量。
16、铁矿粉的成球过程分几个阶段答：分三个阶段︰母球形成、母球长大和生球密切。
17、母球的形成的原理答：当矿粉被湿润到最大分子联合水后，其颗粒表面形成薄膜水膜。
在造球机运行过程中的搓揉作用下和颗粒一同变形可形成公共水化膜，而使相互接触的矿粒粘结起来，成球过程开始。
但因为颗粒间接触不太密切，薄膜水的作用不大，成球很困难。
若进一步湿润，则在颗粒的接触处形成毛细水，在毛细压力的作用下使四周的矿粒联系起来形成小的齐集体。
持续湿润，并在机械力的作用下，齐集体中的颗粒从头摆列，渐渐密切，毛细管尺寸和形状随之变化，粒子间结协力得以增强，进而形成较为坚固稳固的小球，称为母球或球核。
这类母球内部还较松散，存在着被空气充填的缝隙，因此强度是不大的。
18、母球长大的原理答：已经形成的母球随造球机的转动而持续转动，在此过程中遇到挤压、碰撞、搓揉等机械力的作用，其内部颗粒不停压紧，毛细管尺寸变小形状改变，把多余的毛细水挤到母球表面，借助毛细水的粘结作用将新矿粉粘附在母球上，这样频频进行，母球不停长大。
19、母球长大的方式答：聚结长大、成层长大、剥磨转移长大。
20、母球聚结长大的特色答：在母球水分较高塑性较好时，在不停运行过程中相互碰撞，可能发生两个或多个母球互相联合在一同，使母球快速长大。
其长大特色是：早期长大速度快，随后因表面水分减少，长大速度渐渐降低，直到生球中的水分不可以再被挤压出为止。
21、母球成层长大的特色答：当物料平均连续地加入造球机时，表面含水较高的母球在转动过程中碰到矿粉便将湿度较低的新矿粉粘附在表面形成连续层，再持续转动时新粘上的这层湿矿粉被压紧，剩余的毛细水被挤到表面再粘一层新矿粉，这样频频多次母球就像滚雪球同样不停长大，直到生球中颗粒间的摩擦力比转动时的机械压密作用力大时为止。
22、母球剥磨转移长大的特色答：母球在造球机的运行过程中，有少量球粒会因表层水分不足粘结不牢，在互相剥磨过程中损坏及开裂，产生碎片粘附在其他球上。
焙烧工技能答案A
河北省职业技能鉴定统一试卷焙烧工操作技能考核答案(A试题一:简答题,每题 12分,共 60分。
1、答:(1干燥介质的温度与流速(2生球的物质组成与初始湿度(3生球的尺寸和球层的高度2、答:(1 由于液相的存在可加快结晶介点扩散, 使结晶长大速度比在无任何液相中的快。
(2液相(融体将颗粒包裹,在表面张力的作用在矿石颗粒互相靠拢,使球团体积收缩, 孔隙率减少,球团致密化。
(3液相充填在颗粒间,冷却时液相凝固将相邻颗粒粘结起来。
3、答:(1有较高的还原度 (2有较高的软化和熔融温度(3能降低高炉焦比 (4能提高高炉产量4、答:(1从提高球团矿产量和质量的角度出发,应尽可能选择较高的温度。
(2从设备条件,设备使用寿命,燃料与电力消耗角度出发,应即可能选择较低的焙烧温度。
5、答、膨润土在造球中的作用有几下几点:(1它可提高生球的落下强度(2在造球物料水分过高时,起调节水分的作用。
(3它能提高生球干燥时的破裂温度。
试题二:论述题,每题 20分,共 40分(1原料条件比较:就使用的原料粒度而言,球团要求原料粒度细,而烧结要求原料粒度相对较粗。
(2 冶金性能比较:粒度小而均匀, 有利于高炉料柱透气性的改善和气流的合理分布。
冷态强度(抗压和抗磨高,在运输装卸和储存时产生粉末少。
品位高、堆密度大,有利于增加高炉料柱的有效重量, 提高产量和降低焦比。
还原性好, 有利于改善煤气化学能的利用。
(3冶炼效果比较:高炉生产实践表明,用球团矿代替天然块矿冶炼时,能大幅度提高高炉产量,降低焦比, 改善煤气利用率,用正粒后的烧结矿代替块矿入炉,也能获得同样的冶炼效果。
研究和试验生产实践表明,球团矿和烧结矿的冶炼效果存在一定的差异,而这些差异往往是由于各自的生产条件不同所引起的波动,且差异并不十分显著。
(4经济效果比较一般来说,球团厂的设备较烧结厂多,投资较烧结厂高(同样生产能力条件下加工费相比,二者各有长短。
(5环境状况比较生产球团矿可以比烧结矿减少排入大气的灰尘量。
球团复习题 (1)
球团复习题1、高温固结范畴的常规三大方法：竖炉法、带式焙烧机法、链篦机-回转窑法。
2、成球阶段的主导因素：成球阶段包括成核阶段、过渡阶段和生球长大阶段。
成核阶段润湿毛细力起主导作用，过渡阶段润湿毛细力和机械力起主导作用，生球长大阶段机械力起主导作用。
3、圆盘造球机的构造及成球原理：圆盘造球机盘上装有喷水管及刮料板等装置，细磨物料加进盘内被水润湿后，不断翻滚形成料粒→小料球→大料球，大料球位于表面和圆盘的边缘。
因此，当总给料量大于圆盘的填充量时，大颗粒的合格生球即自盘内排出。
4、圆筒造球机的筒体内装有与筒壁平行的刮刀，在筒体的前段没有喷水装置，从筒壁上刮下的物料大部分已粘接成块，在圆筒中翻滚，很快就成球，加速了造球的作用。
5、四种形态水在成球过程中的作用：吸附水：是无效水，成固态水性质；薄膜水：增加球团机械强度，撤呈粘滞性，可提高生球强度，可使物料呈现塑性；毛细水：起主导作用，使颗粒成核；重力水：饱和水，对成球不利。
6、造球中常用的粘结剂：消石灰、石灰石、膨润土和佩利多。
7、球团干燥方式：抽风干燥、鼓风干燥、鼓风和抽风相结合干燥。
实际生产中应采用鼓风和抽风相结合的干燥，因为采用抽风干燥时，下层球往往由于水汽的冷凝产生过湿层，使球破裂；采用鼓风和抽风结合的方法干燥，试下层的球蒸发一部分水分，另外下层的球已经被加热超过露点，然后再向下抽风，可以避免水分的冷凝，提高球的热稳定性。
8、球团爆裂发生的阶段：高温干燥的后期。
生球干燥发生爆裂的原因是干燥后期为内部扩散控制，表面气化速度大于内部扩散速度，导致生球表面干燥而内部潮湿，最终使表面干燥收缩并产生裂纹。
9、生球干燥的四个阶段：对流干燥阶段、热传导干燥阶段、等速干燥阶段、降速干燥阶段。
10、表面气化控制：生球表面的湿度大于干燥介质的湿度，表面水分蒸发的同时，生球内部的水分能不断地由内扩散到表面而气化，使表面保持湿润，此过程特点：内部扩散速度大于表面气化速度。
烧结与球团考试题
一、选择题，在四个答案中选择一个正确答案（每题2分，共30分）1、关于烧结的目的，下列说法错误的是（）。
A、提高铁品位B、降低有害杂质C、提高还原性D、提高焦比2、烧结机利用系数是指（）。
A、烧结机每平方米抽风面积的产量B、烧结机一小时的产量C、烧结机每平方米抽风面积一小时的产量D、烧结机每平方米有效抽风面积一小时的产量3、评价铁矿石品质的主要指标为（）。
A、矿石还原性B、矿石粒度与强度C、矿石含铁量D、有害杂质4、烧结机生产率与垂直烧结速度的关系是（）A、没有关系B、成正比C、成反比D、指数关系5、下列哪项措施（）不利于减轻烧结料层过湿的影响A、添加热返矿B、蒸汽预热混合料C、加生石灰预热混合料D、增加气相中水分压6、在保证烧结矿强度强度条件下，下列（）项说法正确：A、发展氧化过程是有利的B、发展还原过程是有利的C、燃料用量对烧结矿氧化度没有有影响D 、燃料用量越高，料层氧化性气氛越强7、不是铁酸钙液相体系的生成的条件是：（）A、熔剂性烧结矿B、不太高的温度C、燃料用量较低D、低碱度烧结矿8、下列哪种（）烧结矿的宏观结构强度最高A 、疏松多孔、薄壁结构B、中孔厚壁C、大孔厚壁D、大孔薄壁9、细磨物料成球过程中（）起主导作用A、吸附水B、薄膜水C、毛细水 D 、重力水10、最难还原的铁矿石是（）A赤铁矿B磁铁矿C褐铁矿11、烧结料一次混合加水通常控制在：（）A、80~90% B 、10~20% C、70~80% D 、60~70%12、对于提高混合料料温的作用，下列说法错误的是（）。
A 、使料温达到或接近燃点B、减轻过湿C、改善料层透气性 D 、增加产量13、厚料层烧结不能达到（）A、表层烧结矿强度改善B、自动蓄热，节省固体燃料消耗C、有利于铁酸钙黏结液相生成D、过湿层影响减弱14、球团矿对膨润土的技术要求是：（）A、蒙脱石含量大于60%B、粒度小于0.044的占99%以上C、用量没有要求D、膨胀倍数小于12倍15、评价烧结矿冶金性能的主要质量指标是：（）A、还原性B、高温软化性能C、转鼓强度D、化学成分及稳定性二、填空题，（每空1分，共20分）1．按矿物组成，通常将铁矿石分为________、赤铁矿、________和_______。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1.>精矿颗粒形状对成球有何影响?
答案：颗粒的形状决定了生球中物料颗粒之间接触面积大小，颗粒触接面积越大，生球强度越高，越容易成球，针状和片状颗粒比立方和球形颗粒易于成球，其生球强度也高。
2.>综合水对造球的影响?
答案：在适宜的颗粒特性得到保证的前提下，造球最佳水分应根据生球的抗压强度和落下强度这两个特性来确定，水分高于或低于最佳值时，生球强度都会下降。
因为水分低时，生球中矿粒之间毛细水不足，孔隙被空气填充，生球脆弱。
水分过大，矿粒间毛细管的水过于饱和，这时毛细粒结力将不复存在，球就会互相粘结变型。
3.>造球室设置中间料仓的目的是什么?
答案：设置中间料仓的目的有三个：
(1)缓冲作用。
因为配料系统的来料不可能同时向几个造球机供料，而造球机却要求同时工作。
(2)保证配料系统在暂时停车的条件下，造球机仍能继续给焙烧机提供生球，保证造球机和焙烧机工作稳定。
(3)有利于温合料水分和成分的均匀。
4.>造球盘的工作原理是什么？(5分)
答案：
(1)圆盘转动时，将物料带到顶点，
(2)沿斜面滚落，
(3)洒上细小水滴，形成母球，
(4)母球不断滚落.压紧，并不断粘结物料得以长大，
(5)合格球在滚落时发生偏折浮在上层，并在离心力的作用下，被甩出盘外。
5.>造球过程可以分为哪几个阶段？(5分)
答案：(1)母球的形成、
(2)母球的长大
(3)生球压紧三个阶段。
6.>与国外竖炉相比，中国竖炉的特点是什么？(5分)
答案：
(1)炉内有导风墙、干燥床(烘床)；
(2)采用低压风机；
(3)利用低热值的高炉煤气做为燃料；
(4)低温焙烧技术。
7.>我国竖炉与国外相比有什么显著特点？
答案：烘干床，导风墙。
8.>为什么带式球团干燥要设置鼓风和抽风干燥?
答案：使下层球加热到露点以上的温度，可避免向下抽风时由于水分冷凝出现过温层，同时在向上鼓风时，下层球会失去部分水分，因而也可以提高下层球的破裂温度。
9.>润磨工艺的主要作用有哪些？(5分)
答案：(1)提高精粉颗粒表面活性，降低膨润土添加量.
(2)提高球团矿的品位，
(3)提高了混合料的温度，提高球团矿的产量。
10.>如何正确安全地启动造球盘？(5分)
答案：(1)检查造球机各转动部位是否有人或障碍物；
(2)三角带及护罩符合要求，各润滑部位润滑良好；
(3)各喷水管是否正常；
(4)刮刀是否处于良好状态；
(5)盘内积料是否太多，冬季要排除物料冻结的可能性；
(6)给料设备是否正常；
(7)操作按钮及电器设备正常。
11.>球团原料的特性主要包括哪些？
答案：亲水性，颗粒形状和孔隙度。
12.>球团用铁精粉的要求有哪些？(5分)
答案：(1)含铁量高，
(2)自然碱度高，
(3)有害杂质少，
(4)化学成分稳定外，
(5)更重要的是矿粉粒度和粒度组成。
一般认为小于200目的粒级要在80%以上，而水份应低于造球适宜水份的1-2%。
13.>球团配料的目的是什么？(5分)
答案：(1)将各种铁精粉和添加剂按一定比例取出，
(2)配成的料具有良好的成球性能和焙烧性能，
(3)保证球团矿的化学成分，
(4)机械强度合乎质量标准。
14.>球团固结的方式有哪几种？(5分)
答案：(1)磁铁矿氧化
(2)赤铁矿晶粒再结晶
(3)液相粘结
15.>气体通过料层的难易程度称为什么？(5分)
答案：评分标准：共5分。
标准答案：
叫做料层的透气性。
16.>配烧焦炉煤气的作用有哪些？(5分)
答案：(1)提高燃气热值，提高了焙烧温度(2)提高了转鼓、抗压指数；
(3)提高了炉内的氧化性气氛，降低了球团矿FeO含量；
(4)提高了球团矿产量；(5)降低了竖炉下部热负荷；(6)降低了排料温度；17.>配料中增加膨润土配比，有哪些不良后果？(5分)
答案：(1)造球工序成球速度减慢，生球也不规则；
(2)布料工序烘干速度减慢，烘干效果差；
(3)由于含有大量SiO
，容易造成炉料结块；
2
较高，不利于高炉增产节焦。
(4)成球球中SiO
2
18.>配料的目的有哪些？(5分)
答案：(1)配料就是将各种铁精粉和添加剂按一定比例从料仓中取出。
(2)配出的料应具有良好地造球性能和焙烧性能，
(3)并保证成球球团矿在化学成分和机械强度等方面都合乎质量标准。
19.>某竖炉球团主要生产技术经济指标数据为(数据不含单位)
63.9；7.0；45；4.0；17000；11000；25000；93.10；290
试答出利用系数、工序能耗、TFe、筛分指数、转鼓指数、燃烧室压力、煤气压力、冷却风压力、成本与上述数据的对应关系。
(5分)
答案：(1)利用系数7.0(2)工序能耗45(3)TFe63.9(4)筛分指数4.0
(5)转鼓指数93.10(6)燃烧室压力11000(7)煤气压力25000
(8)冷却风压力17000(9)成本290
20.>简述造球对铁精矿的要求。
答案：粒度；比表面积；粒度组成。
21.>简述圆盘造球机立轴轴承损坏的原因和预防措施？(5分)
答案：损坏原因：(1)频繁启动；(2)润滑不良
预防措施：(3)加强润滑；(4)避免连续频繁启动
22.>简述圆盘造球机立轴损坏的原因和预防措施？(5分)
答案：损坏原因：(1)频繁启动
(2)润滑不良
预防措施：(3)避免连续频繁启动
(4)加强润滑
23.>简述圆盘造球机刮刀位置安装的原则？
答案：(1)保证盘内最大限度分出母球形成区，母球长大区，生球压实区；(2)保证盘内最大限度地覆盖着。
24.>简述影响生球干燥因素。
答案：生球本身的性质；干燥介质的温度、流速；料层厚度；)
25.>简述影响球团矿焙烧的因素。
答案：原料性质；焙烧温度；加热速度；高温下维持的时间；焙烧气氛；冷却。
26.>简述物料的润湿现象。
答案：在液体和器壁接触处，有一附着层，其厚度相当于分子作用半径，附着层中的液体分子受力不对称，如果液体分子与器壁分子的相互作用力椄阶帕Υ笥谝禾宸肿又 涞淖饔昧 内聚力，则发生器壁被液体润湿现象，否则不润湿。
27.>简述铁矿石低温还原粉化的检测方法。
答案：设备；试样粒度；烘干条件；温度控制；气氛控制；时间，结果计算。
28.>简述生球落下强度测定方法？
答案：(1)取13-18mm的生球10个，
(2)落下高度500mm；
(3)自由落在10mm厚的钢板上，
(4)规定完全破裂成块的落下次数，
(5)取算术平均值为一次测定结果。
29.>简述生球干燥意义。
答案：防止破裂；加快升温速度；改善质量。
30.>简述生球爆裂原因。
答案：不均匀收缩)
31.>简述球团矿与烧结矿固结的区别。
答案：固相反应，液相固结。
32.>简述球团矿的焙烧过程。
答案：干燥；预热；焙烧；均热；冷却。
33.>简述球团矿ISO转鼓强度的检测方法。
答案：尺寸；转速；挡板；时间；试样粒度；指标。
34.>简述球团抗压强度的检测方法。
答案：设备；试样粒度；烘干条件；测试量；结果要求。
35.>简述含氟球团焙烧工艺参数控制。
答案：不宜采用过高的焙烧温度；高温焙烧时间不宜过长。
36.>简述大工业球团矿生产工艺的种类。
答案：带式焙烧机，竖炉，链篦机椈刈
37.>高温保持时间对铁精矿焙烧的影响?
答案：各种物理化学反应，晶粒长大和再结晶需要一定的时间才能完成。
缺乏必要的高温保持时间，球团强度低，高温时间长，强度一定不再增加，有可能引起球团熔化粘结，降低球团质量。
38.>电机在运转中突然停转的原因？(5分)
答案：(1)停电
(2)过电流保护失灵
(3)电机烧坏
39.>电动机的使用维护应注意的事项有哪些？(5分)
答案：(1)避免连续多次启动；
(2)电机启动不起来或突然停转后应检查机械部分和电器系统部件；
(3)经常检查电机温度、声响、震动情况；
(4)保持机体的清洁和风翅完整；
(5)防潮、防水、露天电机要有防雨棚。
40.>焙烧温度，加热速度对球团焙烧的影响?
答案：1)焙烧温度的影响，温度太低，物理化学反应进行缓慢，达不到固结目的，温度也不宜过高，否则会使赤铁矿显著分解，引起球团矿熔化。
(2)加热速度的影响过快使磁铁矿氧化不完全，成品球产生同心裂纹，开温过快球内外层产生较大温差、产生裂纹。
开温过慢会使生产率下降。
41.>焙烧气氛是按气体介质的含氧量来划分的，共有哪几种形式？(5分)
答案：(1)含氧量>8%是强氧化性气氛；
(2)含氧量8-4.8%是正氧化性气氛；
(3)含氧量4.8-1.5%是弱氧化性气氛；
(4)含氧量1.5-1.0%是中性气氛；
(5)含氧量<1%是还原性气氛。
