球团竖炉工艺介绍
球团工艺、设备情况介绍.
员工培训教材（竖炉球团）
公 部 编 司： 门： 制： 吉林钢铁有限责任公司 烧 结 厂 刘 晓 东
员工培训教材（竖炉球团）
第一章：工艺、设备情况简介
第一节：吉林钢铁竖炉球团工艺流程：
球团工艺、设备情况简介
除尘灰 精矿粉 配 助燃风 烘 干 磨 球
混合料直接造球 炼钢污泥
膨润土
球团工艺、设备情况简介
球团工艺、设备情况简介
主体系统主要设备有： ⑴、布料岗位：布料车二台，每台布料车布料能力为：120t/h。 ⑵、齿辊卸料器岗位：齿辊卸料器二台，齿辊直径：Φ600mm，7辊全
动。
⑶、排料岗位：电磁振动给料机二台，每台生产率：250t/h。 ⑷、看火岗位：7#环缝涡流烧嘴 八台，每座竖炉四台，每个烧嘴能力：
配料操作
按工艺要求准确配料，每十五分钟跑盘检测一次，波动范围：≤±0.5Kg/m；每 30分钟跑盘检测一次，由于膨润土配比比较小，每次跑盘五次，取平均值，波动范围： ≤±0.02Kg/m； 1）、注意观察并检测原料水分变化情况，当波动范围超过±1%时，按实际结 果设定水分值。 A 用目测判断铁精粉水分铁精粉经手握成团有指痕，但不粘手，料球均匀，表面 反光，这时水分在7%-8%；若料 握成团抖动不散，粘手，这时铁精粉水分大于10%； 若料握不成团微动即散，表面不反光，这时水分小于6%。 B 用化验法检测铁精粉水分： 从圆盘取100g铁精粉式样放在105℃±5℃，烘干炉内120分钟，所失去部分与式 样的比值，既铁精粉所含的水分。 发生配料矿槽棚料、卡料等现象，应起用相同品种的矿槽后，再处理棚料、卡料 等异常情况，特殊情况下，单仓生产不许超过30分钟。 2）、精心保养计量设备，保护好压头等重要部件，不允许随意移动和压异物。 出现计量异议时，立即进行校秤。配料秤出现零点漂移时，立即进行清零处理。 根据公司用料计划、球团矿技术质量标准、原料主要化学成分、造球工序要求来 确定配料比。配比由生产科下达，需微调时，必须汇报当班工长，由配料工进行计算。 参与配料的铁精粉中细粉为关键原料，配比必须由生产中心下达，进行微调时，只 调整普通粗精粉。
本钢竖炉球团工艺
本钢竖炉球团工艺浏览：46次评论：0条本钢16m2球团竖炉于1987年9月建成投产，年产50万吨酸性氧化球团矿。
该竖炉在设计上较先进，采用微机控制生产，布料和排料部位有工业电视监视；在计量上采用电子皮带秤，以保证配料准确；上料和排料系统用集中控制；在环保方面，炉顶废气采用90m2电除尘器除尘，其他除尘部位均采用布袋除尘，旋风除尘或冲击式除尘器除尘，污水处理后循环使用，基本上不外排放。
（一）原料及燃料竖炉所用含铁原料为磁铁矿精矿，其粒度小于-200目的占77.6%，含水小于9%，TFe67.88%,SiO25%。
粘结剂采用膨润土，用密封式罐车由火车运至球团车间卸矿栈，然后用气动机输送配料室贮存使用。
竖炉燃料为高炉煤气，由管道从高炉输送到竖炉车间后，经加压、预热后送到竖炉。
（二）配料及混合采用电子皮带秤自动配料。
精矿采用圆盘给料机给料，圆盘给料机采用电磁调速电传动。
圆盘给料机下部安装有一台电子皮带秤，按称量的精矿粉流量自动调节圆盘给机的速度，达到定量给料的目的。
膨润土采用封闭型圆盘给料机和螺旋输送机配料。
在控制室调整控制器“手动速度给定”键或在机旁调整调速电机操作器的“手动速度给定”键均可调整调速机的速度，以改变给料机的给料量。
两种原料经自动配料后由胶带运输机送往混合室。
混合室配有强力混合机对配合进行混匀。
该设备为澳大利亚产品，设计时考虑了旁路系统，当强力混合机检修时，配料由犁式卸料器卸入一段轮式混合机中。
混合料经轮式混合机混合后再送到造球室造球。
（三）造球造球室设有4个混合矿槽，每个矿槽下面设有一台直径1700mm的调速圆盘给料机。
混合料进造球机前要经直径100mm单辊松料器进行疏松，使混合料松散地布到圆盘造球机料流上，这样有利于母球的长大。
造球机为直径5500mm的圆盘造球机，该设备具有下列特点：（1）圆盘的边高、倾角、转速均可调。
因此可根据原料特性调整各参数、使造球过程处于最佳状态。
（2）采用电动回转刮刀刮盘底，电动往复刮刀刮盘边，保证造球机不粘料；（3）采用盘体挂胶技术，使盘面耐磨及提高摩擦系数，有利于母球滚动；（4）每台造球机后设置一台移动式辊式筛分机，对生球进行筛分，将小于8mm和大于16mm 的粒级筛出，经双辊生球破碎机破碎后与配合料一起运往混合室。
球团竖炉安装概述
球团竖炉是一种重要的冶金设备，广泛应用于铁矿石直接还原冶炼过程中。
它是一种直立式反应器，能够将铁矿石和还原剂在高温条件下进行反应，将铁矿石中的氧化铁还原为金属铁。
本文将对球团竖炉的安装进行概述，以帮助读者了解其基本原理和操作流程。
一、球团竖炉的基本原理球团竖炉主要由筒体、上下料装置、燃烧装置和烟气处理装置等组成。
其基本原理是通过高温下的还原反应，将铁矿石中的氧化铁还原为金属铁。
具体而言，铁矿石颗粒在竖炉内受到高温和还原气体作用下，发生还原反应，还原出金属铁。
二、球团竖炉的安装步骤1. 基础施工：首先需要进行球团竖炉的基础施工。
基础是支撑竖炉重量的关键，需要按照设计图纸进行施工，并保证基础的牢固和稳定。
2. 筒体安装：筒体是球团竖炉的主体结构，一般由多段筒体组成。
安装时，需先将各段筒体运至现场，然后进行拼装。
拼装时需要严格按照设计要求进行操作，确保筒体的密封性和结构的稳定性。
3. 上下料装置安装：上下料装置用于将原料进料和产物出料。
安装时需要将上下料装置与筒体连接，并进行密封处理。
同时，还需连接相应的输送设备和控制系统，以实现自动化控制。
4. 燃烧装置安装：燃烧装置用于提供高温和还原气体。
安装时需要将燃烧装置与竖炉筒体连接，并进行密封处理。
同时，还需连接相应的燃料供应系统和热风系统，以保证炉内温度和还原气体的稳定供应。
5. 烟气处理装置安装：烟气处理装置用于处理炉内排出的烟气，减少对环境的污染。
安装时需要将烟气处理装置与竖炉筒体连接，并进行密封处理。
同时，还需连接相应的除尘、脱硫和脱硝设备，以达到排放标准。
6. 系统调试和试运行：安装完成后，需要对球团竖炉进行系统调试和试运行。
这一步骤主要包括检查各系统的连通性和工作正常性，调试自动化控制系统，以及模拟实际生产条件进行试运行。
三、球团竖炉安装中的注意事项1. 安全第一：安装过程中，必须严格遵守安全操作规程，保证施工人员的人身安全和设备的完整性。
2. 质量控制：对于关键部件的制造和安装，必须进行严格的质量控制，确保设备的可靠性和稳定性。

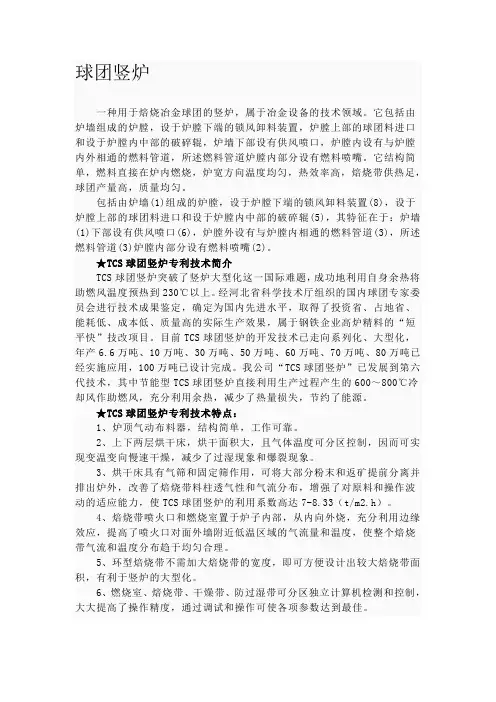

球团竖炉
球团竖炉一种用于焙烧冶金球团的竖炉，属于冶金设备的技术领域。
它包括由炉墙组成的炉膛，设于炉膛下端的锁风卸料装置，炉膛上部的球团料进口和设于炉膛内中部的破碎辊，炉墙下部设有供风喷口，炉膛内设有与炉膛内外相通的燃料管道，所述燃料管道炉膛内部分设有燃料喷嘴。
它结构简单，燃料直接在炉内燃烧，炉宽方向温度均匀，热效率高，焙烧带供热足，球团产量高，质量均匀。
包括由炉墙(1)组成的炉膛，设于炉膛下端的锁风卸料装置(8)，设于炉膛上部的球团料进口和设于炉膛内中部的破碎辊(5)，其特征在于：炉墙(1)下部设有供风喷口(6)，炉膛外设有与炉膛内相通的燃料管道(3)，所述燃料管道(3)炉膛内部分设有燃料喷嘴(2)。
★TCS球团竖炉专利技术简介TCS球团竖炉突破了竖炉大型化这一国际难题，成功地利用自身余热将助燃风温度预热到230℃以上。
经河北省科学技术厅组织的国内球团专家委员会进行技术成果鉴定，确定为国内先进水平，取得了投资省、占地省、能耗低、成本低、质量高的实际生产效果，属于钢铁企业高炉精料的“短平快”技改项目。
目前TCS球团竖炉的开发技术已走向系列化、大型化，年产6.6万吨、10万吨、30万吨、50万吨、60万吨、70万吨、80万吨已经实施应用，100万吨已设计完成。
我公司“TCS球团竖炉”已发展到第六代技术，其中节能型TCS球团竖炉直接利用生产过程产生的600～800℃冷却风作助燃风，充分利用余热，减少了热量损失，节约了能源。
★TCS球团竖炉专利技术特点：1、炉顶气动布料器，结构简单，工作可靠。
2、上下两层烘干床，烘干面积大，且气体温度可分区控制，因而可实现变温变向慢速干燥，减少了过湿现象和爆裂现象。
3、烘干床具有气筛和固定筛作用，可将大部分粉末和返矿提前分离并排出炉外，改善了焙烧带料柱透气性和气流分布，增强了对原料和操作波动的适应能力，使TCS球团竖炉的利用系数高达7-8.33（t/m2.h）。
4、焙烧带喷火口和燃烧室置于炉子内部，从内向外烧，充分利用边缘效应，提高了喷火口对面外墙附近低温区域的气流量和温度，使整个焙烧带气流和温度分布趋于均匀合理。
球团竖炉工艺介绍
12㎡×2球团竖炉工艺介绍一．配料工艺介绍：1.配料料仓布局，膨润土（1#和2#仓）铁精粉（3#-7#仓）由东向西一字排列。
2.原料入仓方式，袋装膨润土使用小型电动吊车起吊至料仓上方，包装袋下部开口，膨润土直接装入料仓。
吊车配备电子吊钩称，在起吊入仓时分别对每袋膨润土计量并记录，每班汇总数量上报厂部；铁精粉使用装载机车辆运输入仓。
3.原料计量方式，配料室每个料仓下料口配备圆盘给料机和电子计量皮带秤，按照配比调整出料量，并记录数值。
4.原料经过配料皮带机输送到烘干混合机。
二．烘干混合工艺介绍：1.混合的目的，使不同种类原料水分、粒度、成分等指标充分混合，得到均一稳定的造球原料。
2.烘干的目的，原料进场水份高低不同，为稳定造球原料水分在（7.5±0.5%）区间，使用烘干炉煤气与空气混合燃烧产生高温烘干气体，控制调整混合料水分。
3.烘干混合后的原料经过烘干皮带机输送到造球室。
三．造球工艺介绍：1.设备布局，1#，2#造球室分别对应1#，2#竖炉。
1#，2#造球室各3个造球盘，每个造球盘上方对应混合料仓和给料皮带。
2.造球原理，铁精粉被水润湿在滚动过程中靠毛细引力、分子引力、摩擦力等作用形成一定粒度的生球，并使生球具有一定强度能够入炉焙烧。
3.生球团经过生球皮带机输送到辊式筛分机。
四．辊式筛分机介绍：1.筛分原理，通过调整相临圆辊之间的距离，把整个筛分机辊面分成Ф＜9mm，9-16mm和＞16mm三个区域。
生球经过筛面时不同直径的生球被筛分三级，Ф9-16mm粒级入炉焙烧，Ф＜9mm和＞16mm粒级不合格生球由返料皮带机输送返回造球室。
（粒级区间可按实际生产调整）2.合格生球经过生球皮带机输送到竖炉布料。
五．竖炉焙烧工艺介绍：1.布料工艺，合格生球通过往复梭式布料车均匀铺在“人”字型烘干床上。
2.焙烧工艺，生球由炉顶向下经过烘干→预热→焙烧→均热→冷却过程。
3.红热球团由振动卸料机和链板机输送到带式冷却机。
球团厂竖炉岗位技术操作规程
一、球团生产工艺流程二、球团矿技术标准三、主要原料的技术条件3.1球团用精矿粉（％）注：1、当球团用精矿粉粒度<75.0％时，直接判定为不合格。
2、精矿粉以干基结算，水份不做质量判定依据。
3.2球团用膨润土：化学成分要求：物理指标要求：注：本条件执行企业标准（Q/CG033-----2000）上料岗位技术操作规程一、岗位技术操作标准1.1坚持以效益生产为目的，以工长（或办公室）为指挥中心，在以工长（或办公室）的统一指挥的同时要充分发挥本岗的主要能动性，使两者有机的结合起来。
既要坚持统一指挥，又要尊重本岗位的实际情况，做到均衡生产。
1.2熟知本岗位防止发生事故的规定及注意事项。
1.3熟知本岗位的技术操作方法。
1.4在生产中，必须满足竖炉生产的整体性和即时性的要求随时掌握生产动态，密切保持相关工序的联系，及时通报生产信息、设备状况，做到一停俱停、一动俱动。
机动灵活地使生产的动与静完美的结合起来。
二、岗位技术操作方法1、检查各安全、照明装置等各种开关、按钮是否正常完好。
2、检查袋装膨润土是否堆放整齐，以免滑落。
3、经常保持上、下工序的联系，以达到按生产节奏、上料及送料。
4、分仓装料时要按料仓的承受能力装料，不能大量积压。
三、防止事故的规定及注意事项1、严格执行厂《安全生产通用规程》，严格执行操作牌和确认制。
3、进入厂地时，注意汽车运行情况，做好地面监护，禁止行人穿行。
4、指挥车辆时应站在醒目的位置指挥。
5、精矿粉的码放道位、垛位必须距离公共设施2米。
6、原料场地行走要走人行通道，严禁在垛与垛和道与道之间通行。
配料岗位技术操作规程一、岗位技术操作标准1.坚持以效益生产为目的，以工长（或办公室）为指挥中心，在以工长（或办公室）的统一指挥的同时要充分发挥本岗的主要能动性，使两者有机的结合起来。
既要坚持统一指挥，又要尊重本岗位的实际情况，做到均衡生产。
2.熟知本岗位防止发生事故的规定及注意事项。
3.熟知本岗位的技术操作方法。
【竖炉详细介绍】
竖炉球团焙烧一、球团矿定义是细磨铁精粉和少量添加剂（生石灰、消石灰、膨润土等）的混合料通过造球机滚动成9-16mm的圆球，再经筛分、干燥、焙烧、固结、冷却而成的具有一定强度和冶金性能的球形含铁原料。
二、作用他不仅是高炉炼铁、直接还原和熔融还原的原料，而且还可供炼钢作为冷却剂使用。
三、球团矿的优点球团矿粒度均匀、强度高、粉末少、气孔率高（达30℅左右）、滚动性好、比同成分的烧结矿软化温度范围窄，有利于改善高炉成渣带透气性，有利于高炉布料和煤气分布均匀合理。
球团矿堆比重大，在同样冶炼强度条件下，可相对延长在炉内的停留时间，加之粒度较小，含FeO低，铁氧化物主要以易还原的Fe2O3 形态存在，因而具有很好的还原性能。
由于球团矿含铁品位高（我厂一般在59左右）、热稳定性能好、化学成分稳定，有利于改善高炉内煤气热能和化学能的利用，促进高炉稳定顺行和降低焦比。
球团矿易于贮存，在一定时期内不易风化破碎。
竖炉为立式炉，生球自竖炉上部炉口装入，在自身重力作用下，通过各加热带及冷却带，达到排料端。
在炉身中部两侧设有燃烧室，产生高温气体喷入炉膛内，对球团进行干燥、预热和焙烧。
在炉内初步冷却球团矿后的一部分热风上升通过导风墙和干燥床，以干燥生球。
四、球团工艺1、配料为了获得化学成分稳定、机械强度高、冶金性能符合高炉冶炼要求的球团矿，并使混合料具有良好的成球性能和生球焙烧性能，必须对各种铁精粉和粘结剂进行精确的配料。
一般球团厂由于使用的原料种类较少，配料工艺较烧结简单(原料主要有铁精粉、膨润土、除尘灰)。
球团混合矿需要经过干燥和润磨：所谓干燥作业，是采用某种方法将热量传递给含水物料。
并将此热量作为潜热而使水分蒸发、分离的操作。
干燥过程中最重要的是使热量最有效地传递给物料。
干燥过程可以分为三个阶段：Ⅰ物料预热阶段；Ⅱ恒速干燥阶段；III 降速干燥阶段。
所谓润磨就是将含一定水分的原料，按接近造球所需水分（即润湿状态下）在特殊的周边排料式的球磨机(即润磨机)中，同时进行磨矿和混碾。
球团工艺简介及生产流程图
烧结厂球团工艺简介及生产流程图德晟金属制品有限公司烧结厂建设1座12m2竖炉，利用系数6。
3t/m2•h，年产酸性球团矿60万t。
车间组成及工艺流程1.1车间组成车间组成：配料室、烘干机室、润磨室、造球室、生筛室、转运站、焙烧室、带冷机通廊、成品缓冲仓、风机房、煤气加压站、软水站、高低压配电室等。
1.2工艺流程工艺流程图见付图1.2.1精矿接受与贮存竖炉生产主要原料为磁铁矿精粉，对铁精粉化学成分要求是进厂铁精粉化学成分精矿进料采用汽车输送，汽车将精矿粉卸到下沉式精矿堆场，经抓斗吊运至配料仓。
1.2.2膨润土接受与贮存竖炉对膨润土化学成分要求是：进厂膨润土化学指标袋装膨润土用汽车运入，储存在膨润土库，由库内设的电葫芦将袋装膨润土运至膨润土配料仓平台，由人工抖袋将膨润土卸到膨润土配料仓。
1.2.3配料系统配料矿槽采用单列配置，4个精矿配料仓,容积100m3，储量8.8h，三用一备；2个膨润土仓,膨润土仓为一用一备.配料室为地下结构。
采用自动重量配料，根据设定的给料量和铁精粉与膨润土的配比,自动调节给料量.铁精粉通过仓下2m圆盘给料机和配料皮带秤配料.膨润土通过螺旋给料机和螺旋秤配入皮带.圆盘给料机和螺旋给料机采用变频控制。
并且尽量做到铁精矿与膨润土两料流首尾重合。
在配料室膨润土落料点处和膨润土设抽风除尘，采用布袋除尘器，布袋除尘器采用反吹清灰方式。
设置铁精粉仓库和膨润土库。
铁精粉仓库能容纳约9天的用量,下沉式结构,铁精粉采用抓斗吊上料，设置2台10t抓斗吊。
膨润土库用来堆放袋装膨润土，膨润土设电葫芦环形轨道由电葫芦将袋装膨润土吊运至膨润土配料仓顶平台，人工抖袋卸料至膨润土配料仓。
1.2.4原料干燥系统精矿进厂水分为10。
5％左右,不能满足造球对精矿水分要求，因此设计中采用了干燥工艺，将精矿中水分部分脱除,以保证铁精矿水份满足造球工序的要求。
需干燥的湿精矿粉经配料胶带机运至干燥窑，物料干燥后经胶带机运至造球前料仓。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
12㎡×2球团竖炉工艺介绍
一．配料工艺介绍：
1.配料料仓布局，膨润土（1#和2#仓）铁精粉（3#-7#仓）由东向西一字排列。
2.原料入仓方式，袋装膨润土使用小型电动吊车起吊至料仓上方，包装袋下部开口，膨润土直接装入料仓。
吊车配备电子吊钩称，在起吊入仓时分别对每袋膨润土计量并记录，每班汇总数量上报厂部；铁精粉使用装载机车辆运输入仓。
3.原料计量方式，配料室每个料仓下料口配备圆盘给料机和电子计量皮带秤，按照配比调整出料量，并记录数值。
4.原料经过配料皮带机输送到烘干混合机。
二．烘干混合工艺介绍：
1.混合的目的，使不同种类原料水分、粒度、成分等指标充分混合，得到均一稳定的造球原料。
2.烘干的目的，原料进场水份高低不同，为稳定造球原料水分在（7.5±0.5%）区间，使用烘干炉煤气与空气混合燃烧产生高温烘干气体，控制调整混合料水分。
3.烘干混合后的原料经过烘干皮带机输送到造球室。
三．造球工艺介绍：
1.设备布局，1#，2#造球室分别对应1#，2#竖炉。
1#，2#造球室各3个造球盘，每个造球盘上方对应混合料仓和给料皮带。
2.造球原理，铁精粉被水润湿在滚动过程中靠毛细引力、分子引力、摩擦力等作用形成一定粒度的生球，并使生球具有一定强度能够入炉焙烧。
3.生球团经过生球皮带机输送到辊式筛分机。
四．辊式筛分机介绍：
1.筛分原理，通过调整相临圆辊之间的距离，把整个筛分机辊面分成Ф＜9mm，9-16mm和＞16mm三个区域。
生球经过筛面时不同直径的生球被筛分三级，Ф9-16mm粒级入炉焙烧，Ф＜9mm和＞16mm粒级不合格生球由返料皮带机输送返回造球室。
（粒级区间可按实际生产调整）
2.合格生球经过生球皮带机输送到竖炉布料。
五．竖炉焙烧工艺介绍：
1.布料工艺，合格生球通过往复梭式布料车均匀铺在“人”字型烘干床上。
2.焙烧工艺，生球由炉顶向下经过烘干→预热→焙烧→均热→冷却过程。
3.红热球团由振动卸料机和链板机输送到带式冷却机。
六．成品冷却系统介绍：
1.带式冷却机，台车底部为通风篦板，按冷却需求开启4台鼓风机。
带冷机排矿温度≤150℃。
2.成品球团经过成品皮带机输送至高炉或汽运落地库存。
七．脱硫系统介绍：
1.脱硫原理，制备消石灰CaO+H
2O→Ca(OH)
2
烟气脱硫SO
2+Ca(OH)
2
→CaSO
3
+H
2
O
2.系统流程,烟气→电除尘→风机→石灰浆液逆流喷淋→浆液真空过滤→脱硫石膏排出。
