智能寻迹小车
智能循迹小车
智能循迹小车的引言概述智能循迹小车是近年来兴起的一种智能机器人，它能够通过内置的传感器和程序，自动识别和跟踪预定的路径。
这种小车使用了先进的计算机视觉技术和控制算法，能够在各种环境中准确地进行循迹。
智能循迹小车在许多领域中都得到了广泛的应用，包括工业自动化、物流运输、仓储管理等。
本文将对智能循迹小车的原理、技术和应用进行详细阐述。
智能循迹小车的原理和技术1. 传感器技术a. 摄像头传感器：通过摄像头传感器，智能循迹小车可以捕捉环境中的图像，并进行图像处理和识别。
b. 距离传感器：距离传感器可以帮助智能循迹小车感知周围环境中的障碍物，并避免碰撞。
c. 地盘传感器：地盘传感器用于检测小车在路径上的位置和姿态，以便进行准确的定位和导航。
2. 计算机视觉技术a. 特征提取：通过计算机视觉技术，智能循迹小车可以从摄像头捕捉的图像中提取关键特征，例如路径轮廓、颜色等。
b. 物体识别：利用深度学习算法，智能循迹小车可以识别环境中的物体，例如道路标志和交通信号灯，以便做出相应的反应。
c. 路径规划：根据图像处理和物体识别的结果，智能循迹小车可以计算出最优的路径规划，以达到快速而安全地循迹的目的。
3. 控制算法a. PID控制算法：智能循迹小车使用PID控制算法来实现精确的速度和方向控制，以便按照预定的路径进行循迹。
b. 路径校正算法：当智能循迹小车发现偏离路径时，会通过路径校正算法对速度和方向进行调整，以便重新回到预定的路径上。
智能循迹小车的应用1. 工业自动化a. 生产线物料运输：智能循迹小车可以自动将物料从一个地点运输到另一个地点，减少人力成本和提高生产效率。
b. 仓储管理：智能循迹小车可以在仓库中自动识别货物并进行搬运和分拣，提升仓储管理的效率和精确度。
2. 物流运输a. 快递配送：智能循迹小车可以在城市道路上按照预定的路径进行循迹，实现快递的自动配送和准时派送。
b. 高速公路货物运输：智能循迹小车可以在高速公路上准确无误地进行循迹，减少人为驾驶过程中的车祸风险。
循迹小车原理

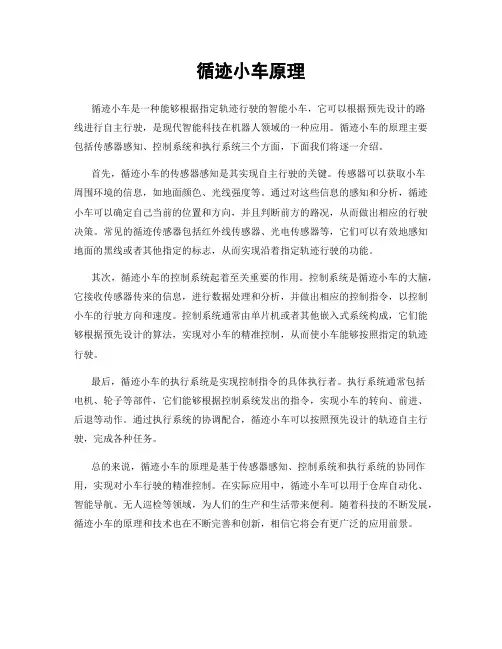

循迹小车原理
循迹小车是一种能够根据指定轨迹行驶的智能小车，它可以根据预先设计的路
线进行自主行驶，是现代智能科技在机器人领域的一种应用。
循迹小车的原理主要包括传感器感知、控制系统和执行系统三个方面，下面我们将逐一介绍。
首先，循迹小车的传感器感知是其实现自主行驶的关键。
传感器可以获取小车
周围环境的信息，如地面颜色、光线强度等。
通过对这些信息的感知和分析，循迹小车可以确定自己当前的位置和方向，并且判断前方的路况，从而做出相应的行驶决策。
常见的循迹传感器包括红外线传感器、光电传感器等，它们可以有效地感知地面的黑线或者其他指定的标志，从而实现沿着指定轨迹行驶的功能。
其次，循迹小车的控制系统起着至关重要的作用。
控制系统是循迹小车的大脑，它接收传感器传来的信息，进行数据处理和分析，并做出相应的控制指令，以控制小车的行驶方向和速度。
控制系统通常由单片机或者其他嵌入式系统构成，它们能够根据预先设计的算法，实现对小车的精准控制，从而使小车能够按照指定的轨迹行驶。
最后，循迹小车的执行系统是实现控制指令的具体执行者。
执行系统通常包括
电机、轮子等部件，它们能够根据控制系统发出的指令，实现小车的转向、前进、后退等动作。
通过执行系统的协调配合，循迹小车可以按照预先设计的轨迹自主行驶，完成各种任务。
总的来说，循迹小车的原理是基于传感器感知、控制系统和执行系统的协同作用，实现对小车行驶的精准控制。
在实际应用中，循迹小车可以用于仓库自动化、智能导航、无人巡检等领域，为人们的生产和生活带来便利。
随着科技的不断发展，循迹小车的原理和技术也在不断完善和创新，相信它将会有更广泛的应用前景。
循迹小车原理

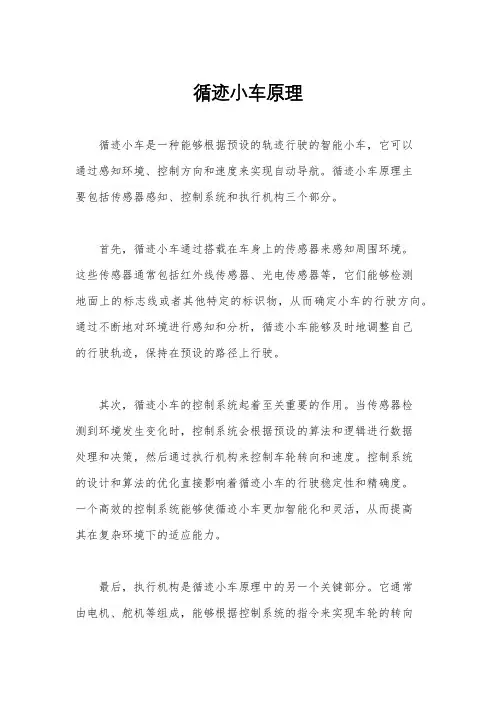

循迹小车原理循迹小车是一种能够根据预设的轨迹行驶的智能小车，它可以通过感知环境、控制方向和速度来实现自动导航。
循迹小车原理主要包括传感器感知、控制系统和执行机构三个部分。
首先，循迹小车通过搭载在车身上的传感器来感知周围环境。
这些传感器通常包括红外线传感器、光电传感器等，它们能够检测地面上的标志线或者其他特定的标识物，从而确定小车的行驶方向。
通过不断地对环境进行感知和分析，循迹小车能够及时地调整自己的行驶轨迹，保持在预设的路径上行驶。
其次，循迹小车的控制系统起着至关重要的作用。
当传感器检测到环境发生变化时，控制系统会根据预设的算法和逻辑进行数据处理和决策，然后通过执行机构来控制车轮转向和速度。
控制系统的设计和算法的优化直接影响着循迹小车的行驶稳定性和精确度。
一个高效的控制系统能够使循迹小车更加智能化和灵活，从而提高其在复杂环境下的适应能力。
最后，执行机构是循迹小车原理中的另一个关键部分。
它通常由电机、舵机等组成，能够根据控制系统的指令来实现车轮的转向和速度调节。
执行机构的性能直接影响着循迹小车的实际行驶效果，包括转向灵活度、速度响应等方面。
因此，对执行机构的选型和优化也是循迹小车设计中需要重点考虑的问题。
总的来说，循迹小车原理涉及传感器感知、控制系统和执行机构三个方面，它们共同作用才能实现循迹小车的自动导航功能。
只有在这三个方面都得到合理的设计和优化，循迹小车才能够稳定、精准地行驶在预设的轨迹上。
希望通过对循迹小车原理的深入理解，能够为循迹小车的设计和应用提供一定的参考和帮助。
智能循迹小车ppt文档全文预览
REPORTING
THANKS
感谢观看
别和跟踪。
优化控制算法
采用PID控制、模糊控制等算法， 提高小车行驶的稳定性和准确性。
完善硬件设计
优化电路设计、电机驱动、电源 管理等硬件模块，提升小车性能。
拓展应用场景
将智能循迹小车应用于仓储物流、 智能家居等领域，验证其实用性
和可靠性。
未来研究方向探讨
多传感器融合技术
研究如何将多种传感器信息进行融合， 提高小车的环境感知能力和适应性。
调试技巧和优化策略
调试技巧
在调试过程中，可以采用分模块调试的方法，逐个验证每个模块的功能是否正常；同时，可以利用串口通信等手 段，实时输出调试信息，帮助定位问题。
优化策略
针对循迹算法的优化，可以采用动态阈值调整的方法，提高轨迹检测的准确性；针对电机控制的优化，可以采用 PID控制算法，提高小车的行驶稳定性和速度控制精度。此外，还可以通过硬件升级、算法改进等手段，进一步 提高智能循迹小车的性能。
深度学习技术应用
探索深度学习在智能循迹小车中的应 用，如通过神经网络实现更复杂的路 径规划和决策。
多车协同控制技术
研究多辆智能循迹小车之间的协同控 制策略，实现更高效、灵活的群体协 作。
智能化与自主化
进一步提升小车的智能化水平，如实 现自主导航、避障、路径规划等功能， 使其更加适应复杂环境。
2023
2023
REPORTING
智能循迹小车ppt文档 全文预览
2023
目录
• 智能循迹小车概述 • 智能循迹小车硬件设计 • 软件编程与算法实现 • 性能测试与结果分析 • 挑战与解决方案探讨 • 总结与展望
2023
PART 01
循迹小车原理

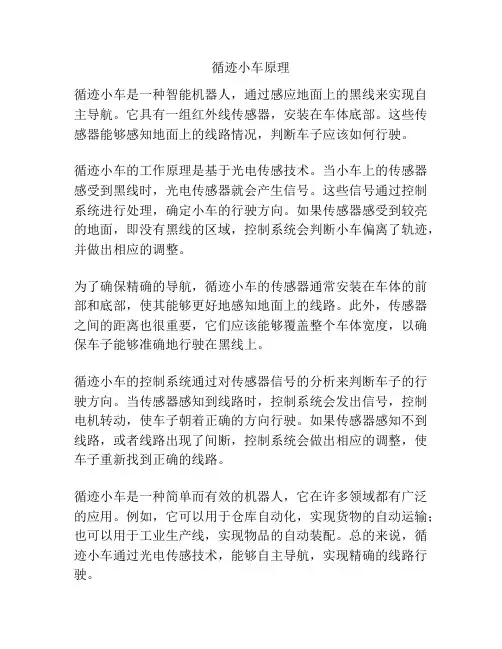

循迹小车原理
循迹小车是一种智能机器人，通过感应地面上的黑线来实现自主导航。
它具有一组红外线传感器，安装在车体底部。
这些传感器能够感知地面上的线路情况，判断车子应该如何行驶。
循迹小车的工作原理是基于光电传感技术。
当小车上的传感器感受到黑线时，光电传感器就会产生信号。
这些信号通过控制系统进行处理，确定小车的行驶方向。
如果传感器感受到较亮的地面，即没有黑线的区域，控制系统会判断小车偏离了轨迹，并做出相应的调整。
为了确保精确的导航，循迹小车的传感器通常安装在车体的前部和底部，使其能够更好地感知地面上的线路。
此外，传感器之间的距离也很重要，它们应该能够覆盖整个车体宽度，以确保车子能够准确地行驶在黑线上。
循迹小车的控制系统通过对传感器信号的分析来判断车子的行驶方向。
当传感器感知到线路时，控制系统会发出信号，控制电机转动，使车子朝着正确的方向行驶。
如果传感器感知不到线路，或者线路出现了间断，控制系统会做出相应的调整，使车子重新找到正确的线路。
循迹小车是一种简单而有效的机器人，它在许多领域都有广泛的应用。
例如，它可以用于仓库自动化，实现货物的自动运输；也可以用于工业生产线，实现物品的自动装配。
总的来说，循迹小车通过光电传感技术，能够自主导航，实现精确的线路行驶。
智能寻迹小车

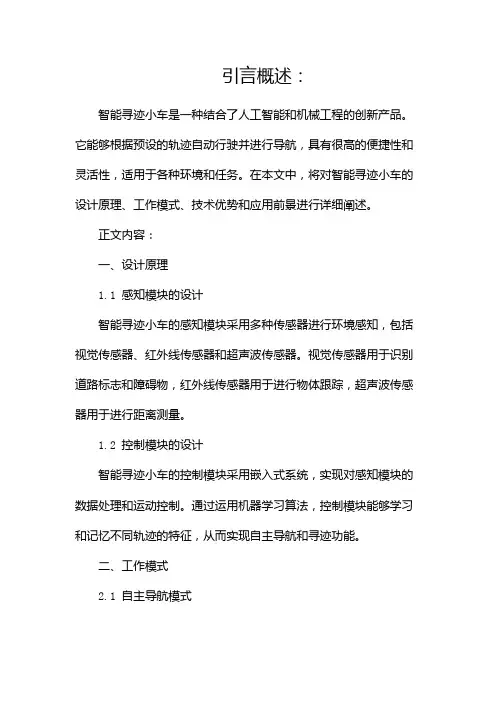

引言概述：智能寻迹小车是一种结合了人工智能和机械工程的创新产品。
它能够根据预设的轨迹自动行驶并进行导航，具有很高的便捷性和灵活性，适用于各种环境和任务。
在本文中，将对智能寻迹小车的设计原理、工作模式、技术优势和应用前景进行详细阐述。
正文内容：一、设计原理1.1 感知模块的设计智能寻迹小车的感知模块采用多种传感器进行环境感知，包括视觉传感器、红外线传感器和超声波传感器。
视觉传感器用于识别道路标志和障碍物，红外线传感器用于进行物体跟踪，超声波传感器用于进行距离测量。
1.2 控制模块的设计智能寻迹小车的控制模块采用嵌入式系统，实现对感知模块的数据处理和运动控制。
通过运用机器学习算法，控制模块能够学习和记忆不同轨迹的特征，从而实现自主导航和寻迹功能。
二、工作模式2.1 自主导航模式智能寻迹小车在自主导航模式下，可以根据预设的轨迹进行自动行驶，不需要人工干预。
它能够通过感知模块实时获得周围环境的信息，并根据这些信息做出相应的决策和控制。
2.2 手动遥控模式智能寻迹小车还可以切换到手动遥控模式，由人工遥控进行操作。
在这种模式下，小车的控制将完全依赖于操作者的指令，可以实时控制小车的速度和方向。
三、技术优势3.1 高精度的轨迹识别智能寻迹小车的感知模块采用先进的图像处理算法和目标识别技术，能够准确地识别出道路标志，并对轨迹进行跟踪，从而实现高精度的轨迹识别和导航。
3.2 自动避障和防碰撞智能寻迹小车的感知模块不仅可以识别道路标志，还能够探测到前方的障碍物，并实时进行避障和防碰撞。
这种智能寻迹小车能够确保行驶的安全性和可靠性。
3.3 强大的自学习能力智能寻迹小车的控制模块具有强大的自学习能力，可以通过机器学习算法不断学习和适应不同的环境和任务，提高智能寻迹小车的导航精度和性能。
四、应用前景4.1 物流领域智能寻迹小车在物流领域有着广阔的应用前景。
它能够自动化完成货物运输和仓储管理任务，提高物流效率和准确性。
4.2 安防领域智能寻迹小车可以在安防领域进行侦查和监控，通过自主导航和环境感知功能，实现对重要区域的巡逻和监测。
智能循迹小车实验报告
智能循迹小车实验报告一、实验目的本次实验旨在设计并实现一款能够自主循迹的智能小车，通过传感器检测路径信息，控制小车的运动方向，使其能够沿着预定的轨迹行驶。
通过本次实验，深入了解自动控制、传感器技术和单片机编程等方面的知识，提高实际动手能力和问题解决能力。
二、实验原理1、传感器检测本实验采用红外传感器来检测小车下方的黑线轨迹。
红外传感器由红外发射管和接收管组成，当发射管发出的红外线照射到黑色轨迹时，反射光较弱，接收管接收到的信号较弱；当照射到白色区域时，反射光较强，接收管接收到的信号较强。
通过比较接收管的信号强度，即可判断小车是否偏离轨迹。
2、控制算法根据传感器检测到的轨迹信息，采用 PID 控制算法（比例积分微分控制算法）来计算小车的转向控制量。
PID 算法通过对误差（即小车偏离轨迹的程度）进行比例、积分和微分运算，得到一个合适的控制输出，使小车能够快速、准确地回到轨迹上。
3、电机驱动小车的动力由直流电机提供，通过电机驱动芯片（如 L298N）来控制电机的正反转和转速。
根据控制算法计算出的转向控制量，调整左右电机的转速，实现小车的转向和前进。
三、实验器材1、硬件部分单片机开发板（如 STM32 系列）红外传感器模块直流电机及驱动模块电源模块小车底盘及车轮杜邦线、面包板等2、软件部分Keil 等单片机编程软件串口调试助手四、实验步骤1、硬件搭建将红外传感器模块安装在小车底盘下方，使其能够检测到黑线轨迹。
将直流电机与驱动模块连接，并安装在小车底盘上。
将单片机开发板、传感器模块、驱动模块和电源模块通过杜邦线连接起来，搭建好实验电路。
2、软件编程使用单片机编程软件，编写传感器检测程序、控制算法程序和电机驱动程序。
通过串口调试助手，将编写好的程序下载到单片机开发板中。
3、调试与优化启动小车，观察其在轨迹上的行驶情况。
根据小车的实际行驶情况，调整 PID 控制算法的参数，优化小车的循迹性能。
不断测试和改进，直到小车能够稳定、准确地沿着轨迹行驶。
智能循迹小车精讲PPT课件
可量化性
评估指标应具备可量化 性，方便进行客观、准
确的性能评估。
可比性
评估指标应具有可比性， 以便对不同循迹小车或 不同改进方案进行性能
对比。
实际意义
评估指标应具有实际意 义，能够反映循迹小车 在实际应用中的性能表
现。
结果分析与改进建议
结果分析
根据测试结果，对循迹小车的性能进行全面分析，找出存在的问题 和不足。
应用拓展 智能循迹小车将在更多领域得到应用，如仓储物流、智能 家居、医疗服务等，推动相关产业的智能化升级。
多车协同 未来智能循迹小车将实现多车协同作业，提高整体工作效 率，同时降低单个车辆的制造成本。
未来研究方向探讨
复杂环境适应性
人机交互优化
研究如何在复杂多变的环境中实现智能循迹 小车的稳定导航和定位，提高其环境适应性。
调试技巧与经验分享
调试技巧
使用仿真工具进行前期验证，可以大大缩短开发周期；在实际调试过程中，可以采用分模块调试的方法， 逐一验证各个模块的功能和性能。
经验分享
在开发过程中要注重代码的可读性和可维护性，以便后期进行功能扩展和性能优化；同时要注意传感器的 选型和布局对循迹效果的影响，合理选择和布局传感器可以提高小车的循迹精度和稳定性。
循迹算法原理及实现方法
循迹算法原理
通过检测小车与路径之间的相对位置关系，控制小车的运动方向和速度，使小 车能够沿着预定路径行驶。常见的循迹算法有PID控制算法、模糊控制算法等。
实现方法
通过传感器（如红外传感器、超声波传感器等）检测路径信息，将检测到的路 径信息输入到控制器中，控制器根据预设的循迹算法计算出控制量，控制小车 的电机转动，实现小车的循迹行驶。
智能循迹小车精讲 PPT课件
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
智能寻迹小车
作者：李毅卢仁义吴甜解放军炮兵学院(安徽合肥230031) 时间：2008-06-18 来源:电子产品世界
浏览评论推荐给好友我有问题个性化定制
关键词：51单片机智能小车光电对管寻迹脉冲宽度调制
摘要：本文介绍了一种基于51单片机的小车寻迹系统。
该系统采用两组高灵敏度的光电对管，对路面黑色轨迹进行检测，并利用单片机产生PWM波，控制小车速度。
测试结果表明，该系统能够平稳跟踪给定的路径。
关键词：智能小车；光电对管；寻迹；脉冲宽度调制
在历届全国大学生电子设计竞赛中多次出现了集光、机、电于一体的简易智能小车题目。
笔者通过论证、比较、实验之后，制作出了简易小车的寻迹电路系统。
整个系统基于普通玩具小车的机械结构，并利用了小车的底盘、前后轮电机及其自动复原装置，能够平稳跟踪路面黑色轨迹运行。
总体方案
整个电路系统分为检测、控制、驱动三个模块。
首先利用光电对管对路面信号进行检测，经过比较器处理之后，送给软件控制模块进行实时控制，输出相应的信号给驱动芯片驱动电机转动，从而控制整个小车的运动。
系统方案方框图如图1所示。
图1 智能小车寻迹系统框图
传感检测单元
小车循迹原理
该智能小车在画有黑线的白纸“路面”上行驶，由于黑线和白纸对光线的反射系数不同，可根据接收到的反射光的强弱来判断“道路”—黑线。
笔者在该模块中利用了简单、应用也比较普遍的检测方法——红外探测法。
红外探测法，即利用红外线在不同颜色的物理表面具有不同的反射性质的特点。
在小车行驶过程中不断地向地面发射红外光，当红外光遇到白色地面时发生漫发射，反射光被装在小车上的接收管接收；如果遇到黑线则红外光被吸收，则小车上的接收管接收不到信号。
传感器的选择
市场上用于红外探测法的器件较多，可以利用反射式传感器外接简单电路自制探头，也可以使用结构简单、工作性能可靠的集成式红外探头。
ST系列集成红外探头价格便宜、体积小、使用方便、性能可靠、用途广泛，所以该系统中最终选择了ST168反射传感器作为红外光的发射和接收器件，其内部结构和外接电路均较为简单，如图2所示：
图2 ST168检测电路
R1限制发射二极管的电流，发射管的电流和发射功率成正比，但受其极限输入正向电流50mA的影响，用R1=150的电阻作为限流电阻,Vcc=5V作为电源电压，测试发现发射功率完全能满足检测需要；可变电阻R2可限制接收电路的电流，一方面保护接收红外管；另一方面可调节检测电路的灵敏度。
因为传感器输出端得到的是模拟电压信号，所以在输出端增加了比较器，先将ST168输出电压与进行比较，再送给单片机处理和控制
ST168采用高发射功率红外光、电二极管和高灵敏光电晶体管组成，采用非接触式检测方式。
ST168的检测距离很小，一般为8~15毫米，因为8毫米以下是它的检测盲区，而大于15毫米则很容易受干扰。
笔者经过多次测试、比较，发现把传感器安装在距离检测物表面10毫米时，检测效果最好。
传感器的安装
正确选择检测方法和传感器件是决定循迹效果的重要因素，而且正确的器件安装方法也是循迹电路好坏的一个重要因素。
从简单、方便、可靠等角度出发，同时在底盘装设4个红外探测头，进行两级方向纠正控制，将大大提高其循迹的可靠性，具体位置分布如图3所示。
图3 红外探头的分布图
图中循迹传感器全部在一条直线上。
其中X1与Y1为第一级方向控制传感器，X2与Y2为第二级方向控制传感器，并且黑线同一边的两个传感器之间的宽度不得大于黑线的宽度。
小车前进时，始终保持(如图3中所示的行走轨迹黑线)在X1和Y1这两个第一级传感器之间，当小车偏离黑线时，第一级传感器就能检测到黑线，把检测的信号送给小车的处理、控制系统，控制系统发出信号对小车轨迹予以纠正。
第二级方向探测器实际是第一级的后备保护，它的存在是考虑到小车由于惯性过大会依旧偏离轨道，再次对小车的运动进行纠正，从而提高了小车循迹的可靠性。
软件控制单元
单片机选型及程序流程
此部分是整个小车运行的核心部件，起着控制小车所有运行状态的作用。
控制方法有很多，大部分都采用单片机控制。
由于51单片机具有价格低廉是使用简单的特点，这里选择了ATMEL公司的AT89S51作为控制核心部件，其程序控制方框图如图4所示。
图4 系统的程序流程图
小车进入循迹模式后，即开始不停地扫描与探测器连接的单片机I/O口，一旦检测到某个I/O口有信号变化，程序就进入判断程序，把相应的信号发送给电动机从而纠正小车的状态。
车速的控制
车速调节的方法有两种：一是用步进电机代替小车上原有的直流电机；二是在原有直流电机的基础上，采用PWM调速法进行调速。
考虑到机械装置不便于修改等因素，这里选择后者，利用单片机输出端输出高电平的脉宽及其占空比的大小来控制电
机的转速，从而控制小车的速度。
经过多次试验，最终确定合适的脉宽和占空比，基本能保证小车在所需要的速度范围内平稳前行。
电机驱动单元
从单片机输出的信号功率很弱，即使在没有其它外在负载时也无法带动电机，所以在实际电路中我们加入了电机驱动芯片提高输入电机信号的功率，从而能够根据需要控制电机转动。
根据驱动功率大小以及连接电路的简化要求选择L298N，其外形、管脚分布如图5所示。
图5 L298N管脚分布图
从图中可以知道，一块L298N芯片能够驱动两个电机转动，它的使能端可以外接高低电平，也可以利用单片机进行软件控制，极大地满足各种复杂电路需要。
另外，L298N的驱动功率较大，能够根据输入电压的大小输出不同的电压和功率，解决了负载能力不够这个问题。
结语
此方案选择的器件比较简单，实际中也很容易实现。
经过多次测试，结果表明在一定的弧度范围内，小车能够沿着黑线轨迹行进，达到了预期目标。
不足之处，由于
小车采用直流电机，其速度控制不够精确和稳定，不能实现急转和大弧度的拐弯。
