3.5Mpa蒸汽管网吹扫打靶方案
吹扫打靶要求(总方案)
生产新区蒸汽管线打靶方案一、打靶目的清除管道中的铁锈、焊渣等各种杂物、保护蒸汽透平的叶片。
二、打靶要求1.成立吹扫小组打靶；2.为节省打靶时间和蒸汽使用量，之前对管线进行化学清洗（酸洗钝化）；3.打靶管线已进行吹扫贯通；4.打靶前管线上所有仪表元器件（如流量计、孔板、文丘里管）、调节阀、减温器等已拆除或已采取措施加以保护；5.对危及安全的设备、管线等处加装盲板，并进行挂牌、编号，要有专人记录；6.引到安全地点的临时管道须符合下列规定：（1）排汽管管口应朝上倾斜（30°左右为宜），排向空处；（2）排汽管应具有牢固的支承，以承受排汽的反作用力；（3）排汽管的内径宜等于或大于被吹洗管子的内径，长度应尽量短捷，以减少阻力；（4）排汽管道对口焊接要求与正式焊口要求相同，并按装消音器。
7.吹扫打靶的蒸汽采用中压蒸汽管网蒸汽（3.5MPa，410℃）,由公司调度统一协调；8.蒸汽吹扫前应先行暖管，及时排水，应检查管道热位移；9.打靶时间统一安排在8：00-18：00之间，任何一条系统母线及各装置支线打靶不得同时进行；10.每次吹扫大约为20-30min，首次吹扫后宜停留12h的间隔时间待管线冷却，第二次以后可连续安装靶板检查至合格为止；11.所有机组入口无法进行打靶的短管应进行喷沙处理达Sa2.5级；三、打靶范围1. 3.5MPa过热系统：至新区3.5MPa系统母线两路：至重整界区第一道阀处前；重整装置四路：装置边界至K-1401机入口速关阀前；K-1402机入口速关阀前；进料和第三加热炉过热器出口；第二和第四加热炉过热器出口。
渣油装置四路：装置边界至KT1801-1机入口速关阀前；KT1801-2机入口速关阀前；反应进料加热炉F-1801-1过热器出口最后一道阀； F-1801-2过热器出口最后一道阀。
硫磺装置两路：装置边界分别至两套尾气焚烧炉过热器E-2420Ⅳ/Ⅴ出口。
加裂装置一路：装置边界至K-1701速关阀前。
蒸汽打靶方案
蒸汽系统管道吹扫、打靶方案一、蒸汽管道吹、打靶的目的对新安装的锅炉及主蒸汽管道系统，由于在制造、安装过程中遗留在管道内的杂物和氧化皮，如不及时清除，当锅炉运行时被带到系统各处，会造成阀门结合面损坏，更严重的是杂物一旦被蒸汽带入汽轮机，就会引起调门故障或损坏汽轮机叶片等重大事故。
二、吹扫、打靶的准备及具备的条件1、锅炉受热面、本体配管水压试验及碱煮炉结束，附着设备安装调试完毕，如安全阀整定、水位计恢复；2、主蒸汽管道安装及保温全部结束，管道支架按设计要求进行确认正常；3、吹扫、打靶临时管道搭设结束，靶板按要求准备到位（一般情况临时管路与吹洗管路的直径相等）；4、系统减温压器、输水器、节流孔门及相关检测仪表按要求拆除或关闭前端手动阀，退出吹扫系统；5、蒸汽旁路及与凝汽器连接管道阀门均应处于全关状态，；6、主蒸汽及补汽管道短接拆除，与临时管道对接，进行吹扫系统贯通；7、吹扫临时管道离出口500mm处应开设安装靶板位置；8、吹扫前吹扫方案应认真研讨学习，参与吹扫调试人员及工具器就位后，方可进行相关操作（工具如板手、对讲机等）；9、管道吹扫过程中应有足够的纯水。
三、吹扫、打靶的实施过程及要领1、锅炉启动，锅炉所有辅助设备全部开启，现场检测仪表全面投入正常使用；2、打开汽包排汽阀,打开外取热器上下放空阀，锅炉启动开始升温、升压，升温速率控制在65℃/h以内；3、当压力升至0.1MPa时关闭汽包排汽阀，继续升温升压；4、当汽包压力升至0.7MPa时，缓慢打开主蒸汽控制阀及排泄阀进行暖管；5、压力升至0.9MPa时，关闭主蒸汽控制阀、排泄阀及启动阀，锅炉汽包水位50%，打开锅炉控制阀进行第一次吹扫，压力降至0.5MPa以下时，关闭主蒸汽控制阀，进行升压，重复第一次吹扫方法进行操作；6、在蒸汽吹扫时，应根据管道内杂质情况，决定靶板安装时间；7、此吹扫方法采用降压法，利用锅炉介质蒸汽升至一定压力时，提高吹洗流量的方法，瞬间打开锅炉主蒸汽控制阀门，此时通过压降提高蒸汽流量，当压力降至一定值后，关闭控制阀重新升压，进行再次冲洗。
蒸汽管道吹扫方案-2

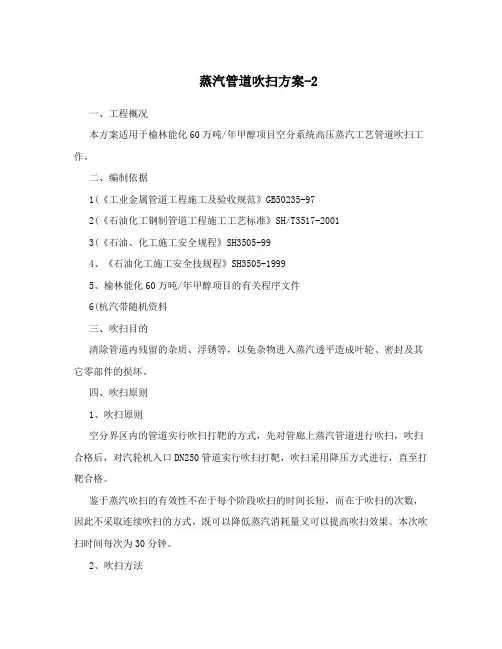

蒸汽管道吹扫方案-2一、工程概况本方案适用于榆林能化60万吨/年甲醇项目空分系统高压蒸汽工艺管道吹扫工作。
二、编制依据1(《工业金属管道工程施工及验收规范》GB50235-972(《石油化工钢制管道工程施工工艺标准》SH/T3517-20013(《石油、化工施工安全规程》SH3505-994、《石油化工施工安全技规程》SH3505-19995、榆林能化60万吨/年甲醇项目的有关程序文件6(杭汽带随机资料三、吹扫目的清除管道内残留的杂质、浮锈等，以免杂物进入蒸汽透平造成叶轮、密封及其它零部件的损坏。
四、吹扫原则1、吹扫原则空分界区内的管道实行吹扫打靶的方式，先对管廊上蒸汽管道进行吹扫，吹扫合格后，对汽轮机入口DN250管道实行吹扫打靶，吹扫采用降压方式进行，直至打靶合格。
鉴于蒸汽吹扫的有效性不在于每个阶段吹扫的时间长短，而在于吹扫的次数，因此不采取连续吹扫的方式，既可以降低蒸汽消耗量又可以提高吹扫效果。
本次吹扫时间每次为30分钟。
2、吹扫方法2.1锅炉输送的超高压蒸汽至空分装置，用于空分装置汽轮机的动力源。
该蒸汽机正常操作参数为温度530?、压力8.9MPa，设计值分别为540?，9.68 MPa，正常操作流量为151.27吨/小时。
2.2为了缩短吹扫时间，施工前对管道内部进行了喷砂处理。
2.3吹扫管道不包括装置区外的管段，装置外的管道由其他施工队自行吹扫，打靶合格后再与装置区外管道接触碰头。
2.4为了保证管道吹扫期间人身安全，保证吹扫质量，吹扫工作要按计划、规程进行。
五、吹扫前准备工作1、人员准备1.1排凝阀、吹扫临时排放阀等阀门的开关操作1人。
1.2测温、记录1人。
1.3管线膨胀检查、监测记录1人。
1.4现场安全监督1人。
1.5吹扫过程记录1人。
2、吹扫需用的工器具(耳塞、扳手)及检测靶板DN250八块等准备充足。
3、吹扫用的临时管线已按图纸安装完毕(见附图:S1蒸汽管线吹扫示意图)，加固装置已安装完毕，经检查确认安全可靠;临时管线、管件按4.0MPa设计，吹扫排放口设在空分装置管道末端。
汽轮机用3.5Mpa中压蒸汽打靶方案
（3）吹扫打靶过程需要拆除管线上的流量孔板、调节阀等测量元件，防止损坏； （4）打靶用临时管线要装有牢固的推力支架，能抵消轴向、径向因排气造成的推力，保证
打靶的安全； （5）临时打靶线应选择空旷的空间，应设置消音器； （6）所用的检验靶板，按要求安装在出口端，并要求安装牢固，用螺栓固定好； （7）靶板距出口距离 400ｍｍ；
2、吹扫打靶范围
本次吹扫打靶管道明细及参数见表 1-2-1
表 1-2-1
管线号 总 长 管 线
管 线 公称直径 操作压力 设计压力 操作温 设计温
（m） 起 点
终 点 （mm） （Mpa） (Mpa)
度（℃） 度（℃）
MS11101
MS30402 K102 200
3.5
4.3
430
470
第二节 吹扫打靶准备
3. 稳压吹扫完毕，降压吹扫，控制进装置管线压力在 3.5Mpa 以上，快速打开 3.5Mpa 蒸汽 进装置阀（阀 1），控制管线线速在 30m/s 以上。2～3 分钟后迅速关闭 3.5Mpa 蒸汽进装 置阀（阀 1），重新进行下次吹扫，要求降压吹扫以 2—3 分钟为宜，降压吹扫 3 次。
4. 降压吹扫后，再进行稳压吹扫稳压吹扫 3 次。吹扫完毕后，装设靶板，调整靶板与出口 管间距为 400mm，进行吹扫质量检验，打靶吹扫压力在 3.5MPa 以上，吹扫持续时间不小 于 15 分钟。
（2）参加吹扫打靶的工作人员必须按规定穿戴好劳动防护用品，高处作业(2 米以上)必须系 安全带。不得正对在吹扫系统法兰、焊口部位，防止试验介质泄漏伤人。吹扫时，管道 上及其附近不得放置易燃物，严防火灾，工作人员必须采取防烫伤、烧伤措施；
蒸汽打靶方案
蒸汽系统管道吹扫、打靶方案一、蒸汽管道吹、打靶的目的对新安装的锅炉及主蒸汽管道系统，由于在制造、安装过程中遗留在管道内的杂物和氧化皮，如不及时清除，当锅炉运行时被带到系统各处，会造成阀门结合面损坏，更严重的是杂物一旦被蒸汽带入汽轮机，就会引起调门故障或损坏汽轮机叶片等重大事故。
二、吹扫、打靶的准备及具备的条件1、锅炉受热面、本体配管水压试验及碱煮炉结束，附着设备安装调试完毕，如安全阀整定、水位计恢复；2、主蒸汽管道安装及保温全部结束，管道支架按设计要求进行确认正常；3、吹扫、打靶临时管道搭设结束，靶板按要求准备到位（一般情况临时管路与吹洗管路的直径相等）；4、系统减温压器、输水器、节流孔门及相关检测仪表按要求拆除或关闭前端手动阀，退出吹扫系统；5、蒸汽旁路及与凝汽器连接管道阀门均应处于全关状态，；6、主蒸汽及补汽管道短接拆除，与临时管道对接，进行吹扫系统贯通；7、吹扫临时管道离出口500mm处应开设安装靶板位置；8、吹扫前吹扫方案应认真研讨学习，参与吹扫调试人员及工具器就位后，方可进行相关操作（工具如板手、对讲机等）；9、管道吹扫过程中应有足够的纯水。
三、吹扫、打靶的实施过程及要领1、锅炉启动，锅炉所有辅助设备全部开启，现场检测仪表全面投入正常使用；2、打开汽包排汽阀,打开外取热器上下放空阀，锅炉启动开始升温、升压，升温速率控制在65℃/h以内；3、当压力升至0.1MPa时关闭汽包排汽阀，继续升温升压；4、当汽包压力升至0.7MPa时，缓慢打开主蒸汽控制阀及排泄阀进行暖管；5、压力升至0.9MPa时，关闭主蒸汽控制阀、排泄阀及启动阀，锅炉汽包水位50%，打开锅炉控制阀进行第一次吹扫，压力降至0.5MPa以下时，关闭主蒸汽控制阀，进行升压，重复第一次吹扫方法进行操作；6、在蒸汽吹扫时，应根据管道内杂质情况，决定靶板安装时间；7、此吹扫方法采用降压法，利用锅炉介质蒸汽升至一定压力时，提高吹洗流量的方法，瞬间打开锅炉主蒸汽控制阀门，此时通过压降提高蒸汽流量，当压力降至一定值后，关闭控制阀重新升压，进行再次冲洗。
蒸汽管线打靶工作的若干方面思考

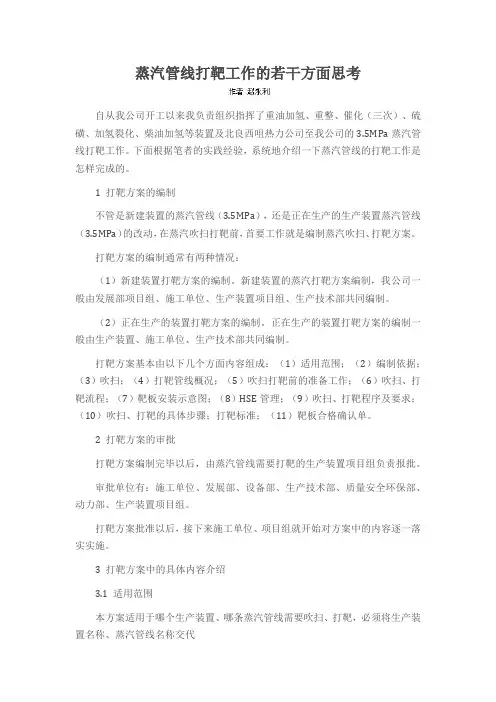

蒸汽管线打靶工作的若干方面思考自从我公司开工以来我负责组织指挥了重油加氢、重整、催化（三次）、硫磺、加氢裂化、柴油加氢等装置及北良西咀热力公司至我公司的3.5MPa蒸汽管线打靶工作。
下面根据笔者的实践经验，系统地介绍一下蒸汽管线的打靶工作是怎样完成的。
1 打靶方案的编制不管是新建装置的蒸汽管线（3.5MPa），还是正在生产的生产装置蒸汽管线（3.5MPa）的改动，在蒸汽吹扫打靶前，首要工作就是编制蒸汽吹扫、打靶方案。
打靶方案的编制通常有两种情况：（1）新建装置打靶方案的编制。
新建装置的蒸汽打靶方案编制，我公司一般由发展部项目组、施工单位、生产装置项目组、生产技术部共同编制。
（2）正在生产的装置打靶方案的编制。
正在生产的装置打靶方案的编制一般由生产装置、施工单位、生产技术部共同编制。
打靶方案基本由以下几个方面内容组成：（1）适用范围；（2）编制依据；（3）吹扫；（4）打靶管线概况；（5）吹扫打靶前的准备工作；（6）吹扫、打靶流程；（7）靶板安装示意图；（8）HSE管理；（9）吹扫、打靶程序及要求；（10）吹扫、打靶的具体步骤；打靶标准；（11）靶板合格确认单。
2 打靶方案的审批打靶方案编制完毕以后，由蒸汽管线需要打靶的生产装置项目组负责报批。
审批单位有：施工单位、发展部、设备部、生产技术部、质量安全环保部、动力部、生产装置项目组。
打靶方案批准以后，接下来施工单位、项目组就开始对方案中的内容逐一落实实施。
3 打靶方案中的具体内容介绍3.1 适用范围本方案适用于哪个生产装置、哪条蒸汽管线需要吹扫、打靶，必须将生产装置名称、蒸汽管线名称交代清楚。
3.2 编制依据本方案中涉及打靶蒸汽管线的设计单位的名称、管线设计图纸，执行何种规范。
例如：（1）吉林石化工程设计有限公司设计图纸；（2）中国石化洛阳工程公司设计图纸；（3）《工业金属管道设计规范》GB50316-2000）；（4）《石油化工剧毒、可燃介质管道工程施工及验收规范》（SH3501-1997）；（5）《工业金属管道工程施工及验收规范》（GB50235-97）。
汽轮机中压蒸汽打靶方案
操作流程图
序号 物资名称
规格型号
材质 单位 数量 标准及说明
1
无缝钢管
2
90°弯头
3
同心异径大小头
4
凸面对焊法兰
5
内外环缠绕垫
6
双头螺栓
7
铝板
300*20*5（mm）
8
钢板
δ=20
Q235-B
9
10
11
12
13
14
15
16
17
18
第三节 吹扫打靶总体要求
1、现场要求
（1）打靶需在装置界区外中压蒸汽管线压力试验合格（出水试压报告书），且装置内蒸汽管 线试压合格之后进行；
部位用木棒不断进行敲击； （8）打靶操作前要对打靶管线预热，以免发生膨胀不匀，应力集中，损坏设备而造成事故； （9）为保证打靶质量，要求靶板检验重复三次达到合格标准为打靶合格；
3、安全要求
（1）在进行吹扫打靶时，安全管理人员必须到场进行安全监督，管道吹扫排放口，用警戒 线划定人员禁入区域，防止吹扫介质伤人。吹扫时，必须向指定的地点排放吹扫物，吹 扫物不得污染环境，严禁吹扫物随地排放。对于即将吹扫的管线和设备应设置明显的防 烫伤警示标志；
1、 吹扫技术准备
（1) 熟悉、审查设计文件；
（2) 核实管道吹扫内容 ；
（3) 编制管道吹扫施工方案 ；
（4) 组织本单位各级的技术及安全人员交底，对参与吹扫打靶人员进行培训；
（5）打靶时应成立临时指挥机构，规定统一信号和联络方式，避免联系不当而造成事故；
蒸汽吹扫打靶方案
蒸汽吹扫打靶方案鸿基焦化合成车间蒸汽吹扫打靶方案编写：审核：审定调度部：生产部：设备部：审批技术总监：设备总监生产总监：批准：批准时间：实施时间：年月年月日日蒸汽吹扫打靶方案编写依据：新疆大黄山鸿基焦化煤气综合利用工艺流程图、新疆大黄山鸿基焦化煤气综合利用项目《初步设计》等。
编制目的及预期目标：检测吹扫管线是否已经吹扫合格，保证管线清洁，防止管线内的杂物损坏设备、影响蒸汽质量，保障生产顺利进行。
方案内容：一、蒸汽管线吹扫打靶用临时材料二、吹扫打靶的总体要求：1、吹扫已经结束（详见蒸汽吹扫方案）2、打靶要求（1）打靶要在规定位置安装靶板，引蒸汽进行打靶，每次打靶要求至少持续15分钟后检查靶板。
（2）靶板合格标准（3）打靶合格以连续两次合格为准。
三、蒸汽管线吹扫打靶步骤 1、暖管 2、吹扫3、打靶（1）吹扫4小时后，关闭所要吹扫管线入口隔断阀，待管线温度≤50℃时，在指定位置（吹扫排放口）安装靶板检验，缓慢打开所要吹扫管线入口隔断阀进行打靶，打靶时间要求15分钟以上。
（2）打靶结束后，关闭所要吹扫管线入口隔断阀，待管线冷却后拆下靶板检查，如果符合打靶要求中的质量要求，则更换一个靶板再打一次，若第二次也合格则吹扫打靶结束，如果两次打靶中有一次不合格则继续吹扫后再打靶检查，直到连续两次打靶合格为止。
4、打靶合格后恢复拆除部件，恢复流程。
示意图：注：蒸汽线吹扫打靶顺序示意图（详见蒸汽吹除方案，与此雷同）注意事项：1、在进行吹扫打靶时，安全管理人员必须到场进行安全监督，管道吹扫排放口，用警戒绳划定人员禁入区域，防止吹扫介质伤人。
吹扫时，在吹扫出口用钢板、钢管、金属容器盛接吹出杂物、污水等，控制吹出物的流向，必须向指定的地点排放吹扫物，吹扫物不得污染环境，严禁吹扫物随地排放。
对于即将吹扫的管线和设备应设置明显的防烫伤警示标志。
2、参加吹扫打靶的工作人员必须按规定穿戴好劳动防护用品，高处作业(2米以上) 必须系安全带。
