建筑电气照明配电箱的安装

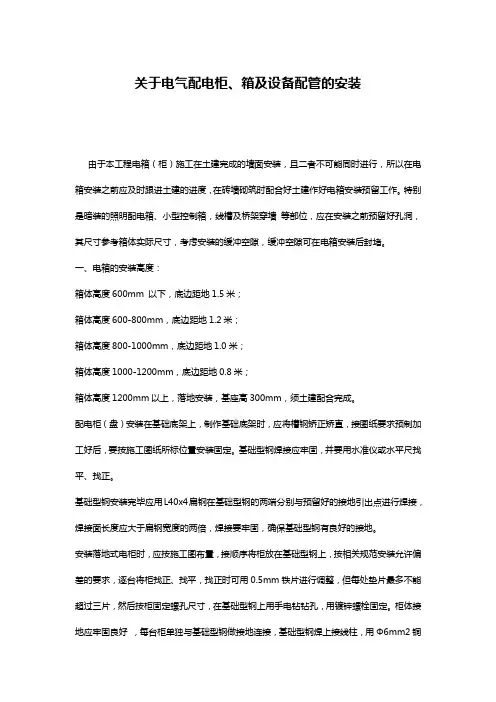

关于电气配电柜、箱及设备配管的安装
关于电气配电柜、箱及设备配管的安装由于本工程电箱（柜）施工在土建完成的墙面安装，且二者不可能同时进行，所以在电箱安装之前应及时跟进土建的进度，在砖墙砌筑时配合好土建作好电箱安装预留工作。
特别是暗装的照明配电箱、小型控制箱，线槽及桥架穿墙等部位，应在安装之前预留好孔洞，其尺寸参考箱体实际尺寸，考虑安装的缓冲空隙，缓冲空隙可在电箱安装后封堵。
一、电箱的安装高度：箱体高度600mm 以下，底边距地1.5米；箱体高度600-800mm，底边距地1.2米；箱体高度800-1000mm，底边距地1.0米；箱体高度1000-1200mm，底边距地0.8米；箱体高度1200mm以上，落地安装，基座高300mm，须土建配合完成。
配电柜（盘）安装在基础底架上，制作基础底架时，应将槽钢矫正矫直，接图纸要求预制加工好后，要按施工图纸所标位置安装固定。
基础型钢焊接应牢固，并要用水准仪或水平尺找平、找正。
基础型钢安装完毕应用L40x4扁钢在基础型钢的两端分别与预留好的接地引出点进行焊接，焊接面长度应大于扁钢宽度的两倍，焊接要牢固，确保基础型钢有良好的接地。
安装落地式电柜时，应按施工图布置，接顺序将柜放在基础型钢上，按相关规范安装允许偏差的要求，逐台将柜找正、找平，找正时可用0.5mm铁片进行调整，但每处垫片最多不能超过三片，然后按柜固定螺孔尺寸，在基础型钢上用手电钻钻孔，用镀锌螺栓固定。
柜体接地应牢固良好，每台柜单独与基础型钢做接地连接，基础型钢焊上接线柱，用Φ6mm2铜线与柜上的接地端子连接牢固。
箱、柜安装的垂直度偏差在0.15%内且相互接缝不大于2mm。
安装暗装电箱时，在电箱安装前复核预留的孔洞尺寸及底边水平度，若不符合安装要求，应重新凿挖或修补，使之符合安装条件。
电箱在固定之前，应用水平尺找平，用硬沙石垫好电箱，使其不需扶持即可平稳，然后用砖石及沙浆补齐下边及两侧空隙，待沙浆干固之后方可进行电箱配管、进线及接线的工作。

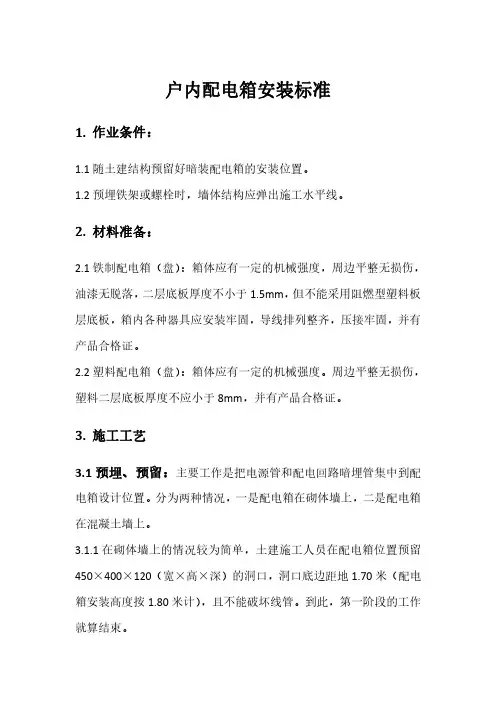

建筑工程户内配电箱安装标准要求
户内配电箱安装标准1.作业条件：1.1随土建结构预留好暗装配电箱的安装位置。
1.2预埋铁架或螺栓时，墙体结构应弹出施工水平线。
2.材料准备：2.1铁制配电箱（盘）：箱体应有一定的机械强度，周边平整无损伤，油漆无脱落，二层底板厚度不小于1.5mm，但不能采用阻燃型塑料板层底板，箱内各种器具应安装牢固，导线排列整齐，压接牢固，并有产品合格证。
2.2塑料配电箱（盘）：箱体应有一定的机械强度。
周边平整无损伤，塑料二层底板厚度不应小于8mm，并有产品合格证。
3.施工工艺3.1预埋、预留：主要工作是把电源管和配电回路暗埋管集中到配电箱设计位置。
分为两种情况，一是配电箱在砌体墙上，二是配电箱在混凝土墙上。
3.1.1在砌体墙上的情况较为简单，土建施工人员在配电箱位置预留450×400×120（宽×高×深）的洞口，洞口底边距地1.70米（配电箱安装高度按1.80米计），且不能破坏线管。
到此，第一阶段的工作就算结束。
3.1.2在混凝土墙上预埋：3.1.2.1.土建墙体钢筋绑扎到位，且不能封模；3.1.2.2.墙体厚度不能小于180mm。
3.1.2.3在混凝土墙上的情况较为复杂。
此情况下，需用一个泡沫块暗埋在混凝土墙内，泡沫的质量要求为承压14Kg，以后将泡沫块挖走后，就是配电箱的安装位置。
配电箱的尺寸按400×200×100（宽×高×深）计，泡沫块尺寸按450×400×120（宽×高×深）计，泡沫块边安装高度按1.70米计，此尺寸计算是考虑：3.1.2.3.1.箱体安装时，左右两侧可填塞混凝土砂浆，以固定箱体3.1.2.3.2.箱体上下各有100的间距，接线管时才有操作空间。
3.1.2.3.3安装时，泡沫块底边距地1.7米，泡沫块平面与墙面在同一平面上，将泡沫块固定牢；用管塞将管口封堵严实后，塞入泡沫块；工作交接：安装工作完成后，电气施工员检查合格后，通知土建施工员进入封模工序。
建筑电气工程柜(屏、台、箱、盘)安装与配线
建筑电气工程柜（屏、台、箱、盘）安装与配线柜、屏、台、箱、盘安装垂直度允许偏差为0.0015，相互间接缝不应大于2mm，成列盘面偏差不应大于5mm测量定位按设计施工图纸所标定位置及坐标方位、尺寸，进行测量放线，确定设备安装的底盘线和中心线。
同时应复核预埋件的位置尺寸和标高，以及预埋件规格和数量，如出现异常现象应及时调整，确保设备安装质量。
安装操作应按施工图纸的布局，按顺序将柜坐落在基础型钢架上。
单体独立的柜（盘）应控制柜面和侧面的垂直度。
成排组合柜（盘）就位之后，首先，找正两端的柜，由柜的下面向上2/3高度挂通线，找准调正，使组合柜（盘）正面平顺为准。
找正时采用0.5mm铁片进行调整，每组垫片不能超过3片。
调整后及时做临时固定，按柜固定螺孔尺寸，用手电钻在基础型钢架上钻孔，分别用M12、M16镀锌螺栓固定。
紧固时受力要均匀，并应有防松措施。
安装示例控制屏、控制盘的安装形式如附图36、37所示。
a）b）c)a)安装在控制导线沟上b）安装在地坪上c）潮湿和污染严重室内线管端的密封1-钢管2麻丝密封层3-沥青层4-水泥护口附图36控制盘、屏引入线的敷设方式1-埋入钢板固定件2-焊接点3-支持槽钢4-控制盘附图37控制盘的安装方式6、柜（屏、台、箱、盘）间配线柜、屏、台、箱、盘间配裂：电流回路应采用额定电压不低于750V、芯线截面积不小于2.5mm2的铜芯绝缘电线或电缆；除电子元件回路或类似回路外，其他回路的电线应采用额定电压不低于750V、芯线截面不小于1.5mm2的铜芯绝缘电线或电缆二次回路连线应成束绑扎，不同电压等级、交流、直流线路及计算机控制线路应分别绑扎，且有标识；固定后不应妨碍手车开关或抽出式部件的拉出或推入①电缆及芯线要求GB50171-1992《电气装置安装工程盘、柜及二次回路结线施工及验收规范》第4.0.4条规定，引入盘、柜内的电缆及其芯线应符合下列要求：引入盘、柜的电缆应排列整齐，编号清晰，避免交叉，并应固定牢固，不得使所接的端子排受到机械应力。

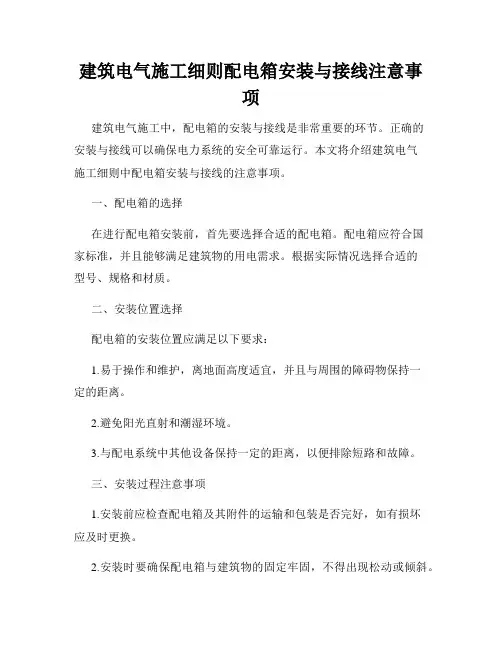

建筑电气施工细则配电箱安装与接线注意事项
建筑电气施工细则配电箱安装与接线注意事项建筑电气施工中，配电箱的安装与接线是非常重要的环节。
正确的安装与接线可以确保电力系统的安全可靠运行。
本文将介绍建筑电气施工细则中配电箱安装与接线的注意事项。
一、配电箱的选择在进行配电箱安装前，首先要选择合适的配电箱。
配电箱应符合国家标准，并且能够满足建筑物的用电需求。
根据实际情况选择合适的型号、规格和材质。
二、安装位置选择配电箱的安装位置应满足以下要求：1.易于操作和维护，离地面高度适宜，并且与周围的障碍物保持一定的距离。
2.避免阳光直射和潮湿环境。
3.与配电系统中其他设备保持一定的距离，以便排除短路和故障。
三、安装过程注意事项1.安装前应检查配电箱及其附件的运输和包装是否完好，如有损坏应及时更换。
2.安装时要确保配电箱与建筑物的固定牢固，不得出现松动或倾斜。
3.安装时应注意电缆的引入与出线方向，避免扭曲和过度张力，确保连接可靠。
四、接线注意事项1.在进行接线前，应先切断供电，并检查电路是否带电。
2.接线时要仔细阅读配电箱内部的接线图和说明书，确保按照正确的顺序和方法进行接线。
3.采用标准颜色进行线缆的接线，如L线为棕色、N线为蓝色、PE线为黄绿色。
4.接线时要保持电缆的绝缘完好，确保线缆内部导体之间不会短路。
五、接地保护配电箱接地是必不可少的安全措施。
接地时应注意以下事项：1.配电箱的金属外壳应与建筑物的总接地系统连接。
2.接地电阻应符合国家标准要求，通常不得大于4欧姆。
3.接地电线的截面积应符合要求，并保持良好的接地效果。
总结：在建筑电气施工中，配电箱的安装与接线是关键环节，需要十分重视。
选择合适的配电箱，确定合适的安装位置，正确进行安装与接线，并进行良好的接地保护，可以确保建筑电气系统的安全运行。
同时，施工过程中要合理规划、认真操作，确保符合国家标准和规范要求。
以上就是建筑电气施工细则中配电箱安装与接线的注意事项。
在实际施工过程中，应严格按照相关规范和标准进行操作，确保电力系统的安全可靠运行，同时有效减少故障和事故的发生。
配电箱的安装规范及注意事项
配电箱的安装规范及注意事项配电箱是电气安装中非常重要的设备，用于保护和控制电力系统的正常运行。
在进行配电箱的安装过程中，需要遵守一些相关的规范和注意事项，以确保电力系统的稳定和安全。
以下是关于配电箱安装规范及注意事项的详细说明。
一、规范1.适用范围：配电箱安装适用于各种类型的建筑物、工业设施和公共场所。
2.环境条件：安装配电箱的环境应符合国家电气安装规范的要求，避免高温、潮湿、腐蚀气体等不利于设备正常运行的条件。
3.安装位置：配电箱应放置在通风良好、干燥、不易受到机械撞击和火灾危险的位置。
箱顶部距地面1.8米以上。
4.接地：配电箱应正确接地，接地电阻应符合规范要求。
5.过电压保护：应根据实际情况配置过电压保护装置，防止因雷电等因素引起的过电压对设备的损坏。
6.安全间距：配电箱与其他设备之间应保留足够的安全间距，方便维修和操作。
7.网络连接：配电箱应与其他电气设备和系统正确连接，保证正常的电力供应和信号传输。
8.标识：配电箱应附有明确的标识，包括电压等级、额定容量、线路图、使用说明等信息。
二、注意事项1.安全操作：在进行配电箱安装过程中，需要严格遵守相关的安全操作规程，保护好自己和他人的人身安全。
2.材料选择：选择适合的材料和配件进行安装，确保使用寿命和性能符合要求。
3.安装方法：根据具体情况选择合适的安装方法，遵循设备制造商提供的安装指导。
4.线缆布线：合理布置线缆，避免交叉干扰和短路现象，确保电气系统的正常运行。
5.电流负载：根据实际负载情况选择适当的配电箱容量，避免过载和过热等问题。
6.绝缘检测：在安装完成后，需要进行绝缘检测，确认绝缘性能符合要求。
7.定期检查：定期检查配电箱及其相关设备的使用情况，及时发现并处理故障。
8.记录和备份：安装过程中需要做好相关记录和备份，以便后续的维护和管理。
通过遵守上述规范和注意事项，可以确保配电箱的安装质量和电力系统的稳定运行。
此外，还需要根据具体的项目和要求，结合实际情况进行相关的安装设计和施工，以满足具体的电力需求和安全要求。
配电箱柜安装标准
配电箱柜安装标准成套配电板、控制柜（屏、台）和动⼒、照明配电箱（盘）安装⼯艺标准⼀、适⽤范围本⼯艺标准适⽤于电压为10KV以下及⼀般⼯业民⽤建筑、⽯化装置、⼯业⽣产线等电⽓安装⼯程成套配电柜及动⼒开关柜、控制柜、电源柜、动⼒配电箱的安装。
⼆、编制依据1、《建筑电⽓⼯程施⼯质量验收规范》（GB50303－2002）；2、《电⽓装置安装⼯程盘、柜及⼆次回路线施⼯及验收规范》（GB50171－92）；3、《建筑⼯程施⼯质量验收统⼀标准》（GB50300－2001）；4、《电⽓装置安装⼯程电⽓设备交接试验标准》（GB50150－91）；三、基本规定1、建筑电⽓⼯程施⼯现场的质量管理，除应符合现⾏国家标准《建筑⼯程施⼯质量验收统⼀标准》（GB50300－2001）的3.0.1规定餐具，尚应符合下列规定：1.1安装电⼯、焊⼯、起重吊装⼯和电⽓调试⼈员等，按有关要求持证上岗。
1.2安装和调试⽤各类计量器具，应检定合格，使⽤时应在有效期内。
2、动⼒和照明⼯程的漏电保护装置应做模拟动作实验。
3、接地（PE）或接零（PEN）⽀线必须单独与接地（PE）或接零（PEN）⼲线相连接，不得串联连接。
4、⾼压电⽓设备和布线系统及继电保护系统的交接试验，必须符合现⾏国家标准《电⽓装置安装⼯程电⽓设备交接试验标准》（GB50150－91）的规定。
5、⾼低压成套配电柜、蓄电池、不间断电源柜、控制柜（屏、台）⽤动⼒、照明配电箱（盘）应符合下列规定：5.1查验合格证和随带技术⽂件，实⾏⽣产许可证和安全认可证制度的产品，有许可证编号的安全认证标志，不间断电源有出⼚实验记录。
1.3外观检查：有铭牌，柜内元器件⽆损坏丢失，接线⽆脱焊或松动，蓄电池内电池壳体⽆碎裂、漏液，充油、充⽓设备⽆泄漏，涂层完整，⽆明显碰撞凹陷。
6、成套配电柜、控制柜（屏、台）和动⼒、照明配电箱（盘）安装应按下列程序进⾏：5.2埋设的基础型钢和柜、屏、台下的电缆沟等相关建筑物，检查合格，才能安装柜、屏、台。
建筑电气配电箱安装施工要点及要求
建筑电气配电箱安装施工要点及要求⑴明装配电箱的安装①明装配电箱在空心砖墙上的安装方法如附图25所示。
安装方法一安装方法二附图25明装配电箱在空心砖墙上的安装方法示意图②明装配电箱在加气混凝土预制板墙上安装方法如附图26所示。
立面平面附图26明装配电箱在加气混凝土板墙上安装示意图注：本图适用于重量较轻悬挂式配电箱。
图中尺寸A、B、H、L及安装材料见设备产品样本。
③明装配电箱在混凝土或实心砖墙上的安装方法如附图27所示。
附图27明装配电箱混凝土或砖墙上的安装方法示意图⑵明装配电箱安装固定：①明装配电箱固定于实心墙上采用金属膨胀螺栓固定，根据弹线位置及配电箱安装孔确定膨胀螺栓位置，用电锤或冲击钻钻孔，孔洞应平直不得歪斜，采用金属膨胀螺栓固定箱体，再将盘芯安装好。
②明装配电箱固定于木结构或轻钢龙骨结构墙上及空心砖墙上，应采取加固措施，另外，明装箱暗配管应在墙内敷设接线盒，要求盒口与墙面齐平，在软包装修或木制护板墙处应做防火处理，可涂防火漆或防火材料衬里进行防护。
③明装配电箱暗配管时，线盒应与PE线连接。
④暗装配电箱的安装⑤暗装配电箱的安装方法如附图28所示。
立面安装方法一平面安装方法二平面附图28暗装配电箱安装方法示意图暗装配电箱的安装固定：根据施工图纸所提供的箱体尺寸、位置及标高，随土建混凝土结构施工或砌墙预留孔洞尺寸，先将箱体找好标高及水平尺寸，并将箱体固定好，保证箱体不得出墙,箱盖紧贴墙面,并接好地线；箱底与墙面齐平时，应在墙面固定金属网后，再做墙面抹灰，不得在箱体上直接抹灰。
⑶配电箱配管安装方法：①单管进配电箱安装如附图29所示。
图6.明配管明箱做法图4.暗配管暗箱做法图5.暗配管明箱做法暗管暗箱做法暗管明箱做法明管明箱附图29单管进配电箱安装做法②多管进配电箱做法如附图30所示。
⑷配电箱上的母线其相线应用颜色标出，L1相应用黄色；L2相应用绿色；L3相应用红色；中性线N相应用蓝色；保护地线（PE线）应用黄绿相间双色。
2024版-16--第一篇-第三章-建筑电气工程施工技术(三)
第一篇-第三章-建筑电气工程施工技术（三）3.2 建筑电气工程施工技术3.2.3 电气照明与电气动力施工技术1.照明配电箱安装技术要求1）照明配电箱检查（1）照明配电箱的箱体应采用不燃材料制作；（2）箱内宜分别设置中性导体（N）和保护接地导体（PE）汇流排。
2.照明配电箱安装要求（1）安装高度应符合设计要求，垂直度允许偏差不应大于1.5‰。
（2）照明配电箱不应设置在水管的正下方。
4.电涌保护器SPD安装要求（1）照明配电箱内电涌保护器SPD的型号规格及安装布置应符合设计要求。
（2）SPD的接线形式应符合设计要求，接地导线的位置不宜靠近出线位置，SPD的连接导线应平直、足够短，且不宜大于0.5m。
2.灯具安装技术要求1）灯具现场检查要求（1）I类灯具的外露可导电部分应具有专用的PE端子，并设置接地标识。
（2）消防应急灯具应获得消防产品型式试验合格评定，且具有认证标志。
（3）水下灯及防水灯具的防护等级应符合设计要求，当对其密闭和绝缘性能有异议时，应按批抽样送有资质的检测机构进行检测。
（4）灯具内部接线应为铜芯绝缘导线，导线截面应与灯具功率相匹配，且不应小于0.5mm2 （5）灯具的绝缘性能应进行现场抽样检测，灯具的绝缘电阻值不应小于2MΩ，灯具内绝缘导线的绝缘层厚度不应小于0.6mm2）灯具固定要求（1）灯具固定应牢固可靠，在砌体和混凝土结构上严禁使用木榫、尼龙塞或塑料塞固定；检查时按每检验批的灯具数量抽查5%，且不得少于1套。
（2）质量大于10kg的灯具、固定装置及悬吊装置应按灯具重量的5倍恒定均布载荷做强度试验，且持续时间不得少于15min。
施工或强度试验时观察检查，查阅灯具固定装置及悬吊装置的载荷强度试验记录；应全数检查。
（3）吸顶或墙面上安装的灯具，其固定螺栓或螺钉不应少于2个，灯具应紧贴饰面。
按每检验批的不同安装形式各抽查5%，且各不得少于1套。
（4）悬吊式灯具安装要求：①质量大于0.5kg的软线吊灯，灯具的电源线不应受力。
