电力拖动控制线路与技能训练习题册答案
电力拖动控制期中试题【附答案】
2017-2018学年电力拖动控制线路与技能训练期中试题班级_____________ 姓名____________ 成绩_______________一、判断题（每小题1分，共10分）1.低压断路器只能起控制电路接通和断开的作用，不能起保护作用。
（×）2.开启式负荷开关既可以垂直安装也可以倒装或平装在控制屏或开关板上。
（×）3.当按下启动按钮然后再松开时，其常开触头一直处于闭合接通状态。
（×）4.常闭按钮常作停止按钮使用。
（√）5.接触器除用来通断大电流电路外，还具有欠电压和过电压保护功能。
（×）6.交流接触器中主要的发热部件是铁心。
（√）7.接触器触头的常开和常闭是指电磁系统未通电动作前触头的动作。
（√）8.由于热继电器在电动机控制线路中兼有短路和过载保护，故不需要再接入熔断器作短路保护。
（×）9.由于热继电器和熔断器在三相异步电动机控制线路中所起的作用不同，所以不能相互代替使用。
（√）10.选择按钮应从使用场合、所需触点数及按钮帽的颜色等因素考虑。
（∨）二、选择题（每小题2分，共20分）1.、熔断器的核心是（A）。
A 熔体B 熔管C 熔座2、行程开关的触头动作时通过（B）来实现的。
A 手指的按压B 生产机械运动部件的碰压C 手指的按压或者生产机械运动部件的碰压3、接触器的自锁触头是一对（ B ）。
A 辅助常闭触头B辅助常开触头 C 主触头4、接触器的主触头一般由三对常开触头组成，用以通断（B）。
A 电流较小的控制电路B 电流较大的主电路C 控制电路和主电路5、如果交流接触器的衔铁吸合不紧，工作气隙较大将导致（C）。
A 铁心涡流增大B 线圈电感增大C 线圈电流增大6、在操作按钮、接触器双重连锁正反转控制线路时，要使电动机从正转变为反转，正确的操作方法是（ C ）。
A、直接按下反转启动按钮B、直接按下正传启动按钮C、先按下停止按钮，再按下反转启动按钮7、利用电磁原理或机械动作原理，来实现触头延时闭合或分断的一种自动控制电器是（ B ）。

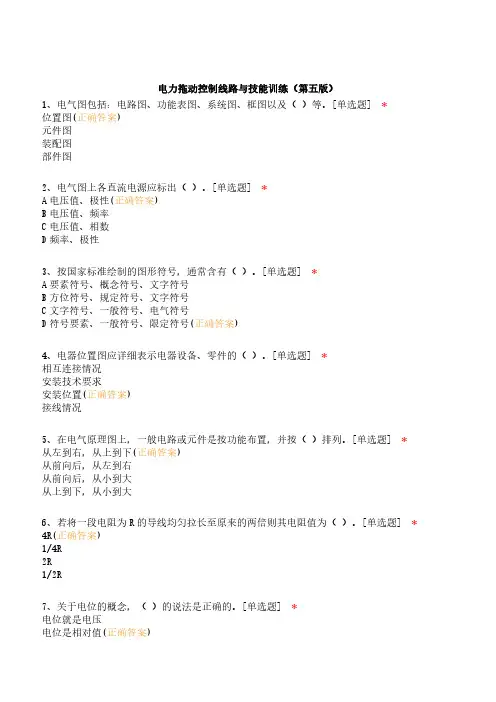

电力拖动控制线路与技能训练(第五版)
电力拖动控制线路与技能训练（第五版）1、电气图包括：电路图、功能表图、系统图、框图以及（）等。
[单选题] *位置图(正确答案)元件图装配图部件图2、电气图上各直流电源应标出（）。
[单选题] *A电压值、极性(正确答案)B电压值、频率C电压值、相数D频率、极性3、按国家标准绘制的图形符号，通常含有（）。
[单选题] *A要素符号、概念符号、文字符号B方位符号、规定符号、文字符号C文字符号、一般符号、电气符号D符号要素、一般符号、限定符号(正确答案)4、电器位置图应详细表示电器设备、零件的（）。
[单选题] *相互连接情况安装技术要求安装位置(正确答案)接线情况5、在电气原理图上，一般电路或元件是按功能布置，并按（）排列。
[单选题] *从左到右，从上到下(正确答案)从前向后，从左到右从前向后，从小到大从上到下，从小到大6、若将一段电阻为R的导线均匀拉长至原来的两倍则其电阻值为（）。
[单选题] * 4R(正确答案)1/4R2R1/2R7、关于电位的概念，（）的说法是正确的。
[单选题] *电位就是电压电位是相对值(正确答案)电位是绝对值参考点的电位不一定等于零8、1.4Ω的电阻接在内阻为0.2Ω，电动势为1.6V的电源两端，内阻上通过的电流是（）A。
[单选题] *1.60.21.41(正确答案)9、四只16Ω的电阻并联后，等效电阻为（）。
[单选题] *8Ω16Ω64Ω4Ω(正确答案)10、∑I=0只适用于（）。
[单选题] *闭合曲面节点和闭合曲面(正确答案)节点复杂电路的节点11、两个极性相同的条形磁铁相互靠近时它们会（）。
[单选题] *互不影响相互排斥(正确答案)有时吸引，有时排斥相互吸引12、矫顽小，剩磁小的材料称为（）。
[单选题] *矩磁材料软磁材料(正确答案)硬磁材料非磁材料13、电阻在电路中是消耗功率的，电阻消耗的功率是由电路中（）提供的。
[单选题] *导线截面电源(正确答案)周期电抗14、金属磁性材料是由（）及其合金组成的材料。
电力拖动控制线路与技能训练(精编文档).doc
【最新整理，下载后即可编辑】第一单元常用低压电器及其安装、检测与维修课题1 低压电器的分类和常用术语一、填空题1.电动机2.电器3.1200 15004.低压配电电器低压控制电器5.自动切换电器非自动切换电器6.有触点电器无触点电器二、选择题1.A2.B3.C4.D课题2 低压熔断器一、填空题1.短路保护2.串联3.熔体安装熔体的熔管熔座4.耐热绝缘材料灭弧5.熔管外接引线6.电弧7.允许温升最大8.熔断器瓷插式螺旋式无填料密封管式有填料密封管式快速式自复式9.熔断器瓷插式1A 30A 25A10.熔断器螺旋式 1 15A 2A11.瓷座瓷盖动触头静触头熔丝12.瓷帽熔断管瓷套上接线座13.熔断熔管14过电流短15.气体超导体液态金属钠16.限流动作时间短动作后不必更换熔体17.类型额定电压熔断器额定电流熔体额定电流18.等于大于等于大于大于19.垂直下上20.切断带负荷绝缘插拔器21.熔断管22.电源进线出线二、判断题（正确的打“√”号，错误的打“×”）1.×2.√3.×4.√5.√6.√7.×8.√三、选择题（请把正确答案的字母填入括号中）1. A2. B3.B4. A5.B6.B7.A8. B9.A 10.B四、问答题1.答：熔断器的额定电压是指熔断器长期工作所能承受的电压。
如果熔断器的实际工作电压大于其额定电压，熔体熔断时可能会发生电弧不能熄灭的危险。
2.答：从熔断器的时间－电流特性上可以看出，熔断器的熔断时间随电流的增大而减小。
当电气设备发生轻度过载时，熔断器将持续很长时间才熔断，有时甚至不熔断。
说明熔断器对过载反应是很不灵敏的，因此，除在照明和电加热电路外，熔断器一般不宜用作过载保护，主要用作短路保护。
3.答：对熔断器的选用主要考虑熔断器类型、额定电压、熔断器额定电流和熔体额定电流的选用。
（1）根据使用环境、负载性质和短路电流的大小选用熔断器类型。

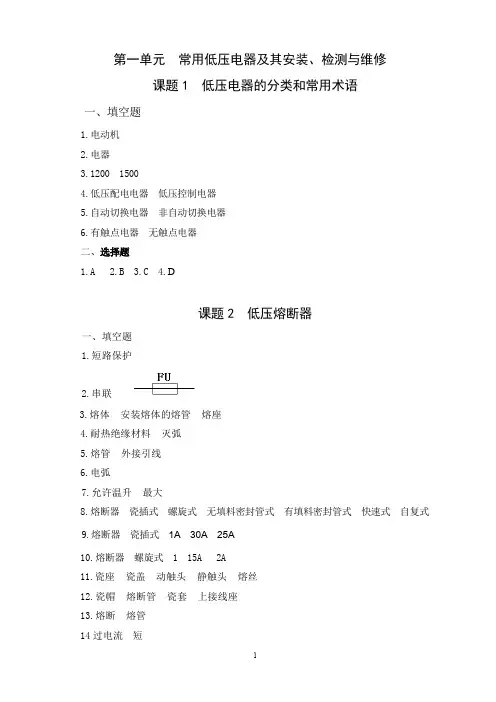

习题册参考答案-《电力拖动控制线路与技能训练(第五版)习题册》-A04-1294
第一单元常用低压电器及其安装、检测与维修课题1 低压电器的分类和常用术语一、填空题1.电动机2.电器3.1200 15004.低压配电电器低压控制电器5.自动切换电器非自动切换电器6.有触点电器无触点电器二、选择题1.A2.B3.C4.D课题2 低压熔断器一、填空题1.短路保护2.串联3.熔体安装熔体的熔管熔座4.耐热绝缘材料灭弧5.熔管外接引线6.电弧7.允许温升最大8.熔断器瓷插式螺旋式无填料密封管式有填料密封管式快速式自复式9.熔断器瓷插式1A30A25A10.熔断器螺旋式 1 15A 2A11.瓷座瓷盖动触头静触头熔丝12.瓷帽熔断管瓷套上接线座13.熔断熔管14过电流短15.气体超导体液态金属钠16.限流动作时间短动作后不必更换熔体17.类型额定电压熔断器额定电流熔体额定电流18.等于大于等于大于大于19.垂直下上20.切断带负荷绝缘插拔器21.熔断管22.电源进线出线二、判断题（正确的打“√”号，错误的打“×”）1.×2.√3.×4.√5.√6.√7.×8.√三、选择题（请把正确答案的字母填入括号中）1. A2. B3.B4. A5.B6.B7.A8. B9.A 10.B四、问答题1.答：熔断器的额定电压是指熔断器长期工作所能承受的电压。
如果熔断器的实际工作电压大于其额定电压，熔体熔断时可能会发生电弧不能熄灭的危险。
2.答：从熔断器的时间－电流特性上可以看出，熔断器的熔断时间随电流的增大而减小。
当电气设备发生轻度过载时，熔断器将持续很长时间才熔断，有时甚至不熔断。
说明熔断器对过载反应是很不灵敏的，因此，除在照明和电加热电路外，熔断器一般不宜用作过载保护，主要用作短路保护。
3.答：对熔断器的选用主要考虑熔断器类型、额定电压、熔断器额定电流和熔体额定电流的选用。
（1）根据使用环境、负载性质和短路电流的大小选用熔断器类型。
（2）熔断器的额定电压必须等于或大于线路的额定电压；熔断器的额定电流必须等于或大于所装熔体的额定电流；熔断器的分断能力应大于电路中可能出现的最大短路电流。
电力拖动控制线路与技能训习题册答案
第一单元常用低压电器及其安装、检测与维修课题1 低压电器的分类和常用术语一、填空题1.电动机2.电器3.1200 15004.低压配电电器低压控制电器5.自动切换电器非自动切换电器6.有触点电器无触点电器二、选择题1.A2.B3.C4.D课一、填空题1.短路保护2.串联3.熔体4.螺旋式无填料密封管式有填料密封管式快速式自复式9 插式1A 30A 25A10.熔器螺旋式 1 15A 2A11.瓷座瓷盖动触头静触头熔丝12.瓷帽熔断管瓷套上接线座13.熔断熔管14过电流短15.气体超导体液态金属钠16.限流动作时间短动作后不必更换熔体17.类型额定电压熔断器额定电流熔体额定电流18.等于大于等于大于大于19.垂直下上20.切断带负荷绝缘插拔器21.熔断管22.电源进线出线二、判断题（正确的打“√”号，错误的打“×”）1.×2.√3.×4.√5.√6.√7.×三、选择题（请把正确答案的字母填入括号1.A2.B3.B4.A5.B6.B 7四、问答题1.答：熔断器的额定电压是指熔果熔断器的实际工作电压大于其额定电压，熔体危险。
2.答：从熔断器的时的熔断时间随电流的增大而减小。
当电气设备发生间才熔断，有时甚至不熔断。
说明熔断器对过载明和电加热电路外，熔断器一般不宜用作过载保3. 器类型、额定电压、熔断器额定电流和熔体额定电流性质和短路电流的大小选用熔断器类型。
压必须等于或大于线路的额定电压；熔断器的额定电流必须等于额定电流；熔断器的分断能力应大于电路中可能出现的最大短路电流。
（3）体额定电流的选用1）对照明和电热等电流较平稳、无冲击电流的负载的短路保护，熔体的额定电流应等于或稍大于负载的额定电流。
2）对一台不经常启动且启动时间不长的电动机的短路保护，熔体的额定电流I应RN大于或等于1.5～2.5倍电动机额定电流IN ，即IRN≥(1.5～2.5)IN 。
3)对多台电动机的短路保护，熔体的额定电流应大于或等于其中最大容量电动机的额定电流INmax 的1.5～2.5 倍，加上其余电动机额定电流的总和∑IN，即IRN≥(1.5～2.5)INmax +∑IN 。

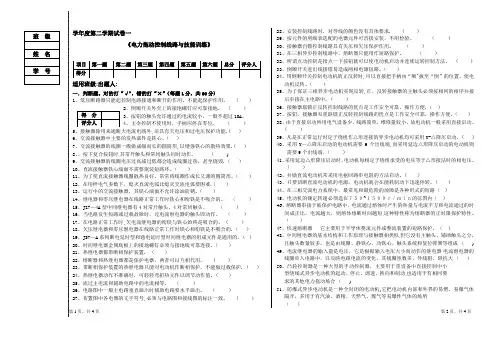

电力拖动控制线路与技能训练 试卷及答案
学年度第二学期试卷一《电力拖动控制线路与技能训练》适用班级:出题人:一．判断题。
对的打“√"，错的打“×”（每题1分，共60分)1、低压断路器只能起控制电路接通和断开的作用，不能起保护作用。
( ）2、倒顺开关外壳上的接地螺钉应可靠接地。
( ）3、按钮的触头允许通过的电流较小，一般不超过10A。
4、主令控制不使用时，手柄应停在零位. （）5、接触器除用来通断大电流电路外,还具有欠电压和过电压保护功能.( ）6、交流接触器中主要的发热部件是铁心。
（ )7、交流接触器的线圈一般做成细而长的圆筒形,以增强铁心的散热效果.( ）8、、按下复合按钮时,其常开触头和常闭触头同时动作。
（)9、交流接触器的线圈电压过高或过低都会造成线圈过热，甚至烧毁.（）10、直流接触器铁心端面不需要嵌装短路环。
（）11、为了使直流接触器线圈散热良好，常常将线圈作成长又薄的圆筒形。
（）12、在用样电气参数下，熄灭直流电弧比熄灭交流电弧要困难.( ）13、运行中的交流接触器，其铁心端面不允许涂油防锈。
（）14、继电器和零压继电器在线路正常工作时铁心和衔铁是不吸合的。
（）15、JZ7—4A型中间继电器有4对常开触头、4对常闭触头。
（）16、当电路发生短路或过载故障时，过电流继电器的触头即动作。
（）17、在电路正常工作时,欠电流继电器的衔铁与铁心始终是吸合的。
( ）18、欠压继电器和零压继电器在线路正常工作时铁心和衔铁是不吸合的.（）19、JS7—A系列断电延时型和通电延时型时间继电器的组成元件是通用的。
( )20、时间继电器金属底板上的接地螺钉必须与接地线可靠连接。
（）21、热继电器都带断相保护装置. ( ）22、熔断器和热继电器都是保护电器，两者可以互相代用。
( )23、带断相保护装置的热继电器只能对电动机作断相保护，不能做过载保护. ( ）24、热继电器动作不准确时，可轻轻弯折热元件以调节动作值。
( ）25、流过主电流和辅助电路中的电流相等。
《电力拖动控制线路与技能训练》第一单元常用低压电器及其安装、检测与维修试卷 答案
《电力拖动控制线路与技能训练》第一单元常用低压电器及其安装、检测与维修试卷一、单项选择题1.(2 分)D2.(2 分)B3.(2 分)A4.(2 分)C5.(2 分)B6.(2 分)D7.(2 分)C8.(2 分)C9.(2 分)C10.(2 分)A二、判断题11.(2 分)正确12.(2 分)正确13.(2 分)错误14.(2 分)正确15.(2 分)错误16.(2 分)错误17.(2 分)错误18.(2 分)正确19.(2 分)正确20.(2 分)错误三、填空题21. (3 分)答：双断口结构的电动力灭弧装置；纵缝灭弧装置；栅片灭弧装置22. (3 分)答：熔体；安装熔体的熔管；熔座23. (3 分)答：过电压；欠电压；零电压24. (1 分)答：磁吹式四、简答题25.(10 分)如果断路器在使用过程中温升过高,故障原因可能是:(1)触头压力过小;(2)触头表面过分磨损或接触不良;(3)两个导电零件连接螺钉松动。
26.(10 分)低压断路器有过载保护、短路保护、零压和欠压保护功能,分别由低压断路器的热脱扣器、电磁脱扣器和欠压脱扣器完成。
五、计算题27.(10 分)(1)确定断路器的种类:根据电动机的额定电流、额定电压及对保护的要求,初步确定选用DZ5-20型低压断路器。
(2)确定热脱扣器额定电流:根据电动机的额定电流查教材表1-9,选择热脱扣器的额定电流为10A,相应的电流整定范围为6.5~10A。
(3)校验电磁脱扣器的瞬时脱扣整定电流:电磁脱扣器的瞬时脱扣整定电流为I z=10×10=100A,而KI st=1.6×7×8.8=98.56A,满足I z≥KI st,符合要求。
(4)确定低压断路器的型号规格:根据以上分析计算,应选用DZ5-20/330型低压断路器。
六、问答题28.(10 分)凸轮控制器常见的故障有:(1)主电路中常开主触头间短路;(2)触头过热使触头支持件烧焦;(3)触头熔焊;(4)操作时有卡轧现象及噪声。
2020-2021学年第一学期期末考试A《电力拖动控制线路与技能训练》
2020-2021学年第一学期期末考试A《电力拖动控制线路与技能训练》一、选择题。
（共30题，每题2分）1、为减少和防止“水锺”效应，常需电动机利用（）控制停机。
[单选题] *A软启动器(正确答案)B自耦变压器C 定子绕组串电阻D 时间继电器2、绘制电气图时，连接线一般采用（）。
[单选题] *A实线(正确答案)B单点画线C虚线D双点画线3、倒顺开关标记为L1、L2、L3应接（）。
[单选题] *A 电动机B 热继电器C 电源(正确答案)D 无线电4、控制两台电动机错时停止的场合，可采用（）时间继电器。
[单选题] *A通电延时型B断电延时型(正确答案)C气动型D液压型5、断路器的（）用作短路保护。
[单选题] *A 电磁脱扣器(正确答案)B 热脱扣器C 触头D 接线桩6、对于△接法的异步电动机应选用（）结构的热继电器。
[单选题] *A 四相B 三相(正确答案)C 两相D单相7、用于指示电动机正处于旋转状态的指示灯颜色应选用（）。
[单选题] *A 紫色C 红色D 绿色(正确答案)8、开启式负载开关的符号是（）。
[单选题] *A QS(正确答案)B QFC SQD QA9、接触器的额定电压应不小于主电路的( )。
[单选题] *A 短路电压B 工作电压(正确答案)C最大电压D峰值电压10、接触器是一种（）的电磁式开关，常用于电动机控制电路。
[单选题] *A 开放式B 封闭式C 自动式(正确答案)D 调整式11、中间继电器的选用依据是控制电路的电压等级、电流类型、所需触点的（）和容量等。
[单选题] *A 大小B 种类和数量(正确答案)C等级12、按低压电器的动作方式可分为（）两种。
[单选题] *A 低压配电器与低压控制电器B 自动切换电器与非自动切换电器(正确答案)C 触点电器和无触点电器D 调整式电器和非调整式电器13、封闭式负载开关安装高度一般离地距离不低于（）。
[单选题] *A 1.3—1.5M(正确答案)B 1.2－1.5MC 1.0－1.3MD 1.3－1.8M14、电动机直接启动时的启动电流较大，一般为额定电流的（）倍。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第一单元常用低压电器及其安装、检测与维修课题1 低压电器的分类和常用术语一、填空题1.电动机2.电器3.1200 15004.低压配电电器低压控制电器5.自动切换电器非自动切换电器6.有触点电器无触点电器二、选择题1.A2.B3.C4.D课题2 低压熔断器一、填空题1.短路保护2.串联3.熔体安装熔体的熔管熔座4.耐热绝缘材料灭弧5.熔管外接引线6.电弧7.允许温升最大8.熔断器瓷插式螺旋式无填料密封管式有填料密封管式快速式自复式9.熔断器瓷插式1A30A25A10.熔断器螺旋式 1 15A 2A11.瓷座瓷盖动触头静触头熔丝12.瓷帽熔断管瓷套上接线座13.熔断熔管14过电流短15.气体超导体液态金属钠16.限流动作时间短动作后不必更换熔体17.类型额定电压熔断器额定电流熔体额定电流18.等于大于等于大于大于19.垂直下上20.切断带负荷绝缘插拔器21.熔断管22.电源进线出线二、判断题（正确的打“√”号，错误的打“×”）1.×2.√3.×4.√5.√6.√7.×8.√三、选择题（请把正确答案的字母填入括号中）1. A2. B3.B4. A5.B6.B7.A8. B9.A 10.B四、问答题1.答：熔断器的额定电压是指熔断器长期工作所能承受的电压。
如果熔断器的实际工作电压大于其额定电压，熔体熔断时可能会发生电弧不能熄灭的危险。
2.答：从熔断器的时间－电流特性上可以看出，熔断器的熔断时间随电流的增大而减小。
当电气设备发生轻度过载时，熔断器将持续很长时间才熔断，有时甚至不熔断。
说明熔断器对过载反应是很不灵敏的，因此，除在照明和电加热电路外，熔断器一般不宜用作过载保护，主要用作短路保护。
3.答：对熔断器的选用主要考虑熔断器类型、额定电压、熔断器额定电流和熔体额定电流的选用。
（1）根据使用环境、负载性质和短路电流的大小选用熔断器类型。
（2）熔断器的额定电压必须等于或大于线路的额定电压；熔断器的额定电流必须等于或大于所装熔体的额定电流；熔断器的分断能力应大于电路中可能出现的最大短路电流。
（3）熔体额定电流的选用1）对照明和电热等电流较平稳、无冲击电流的负载的短路保护，熔体的额定电流应等于或稍大于负载的额定电流。
2）对一台不经常启动且启动时间不长的电动机的短路保护，熔体的额定电流I应RN大于或等于1.5～2.5倍电动机额定电流IN ，即IRN≥(1.5～2.5)IN。
3)对多台电动机的短路保护，熔体的额定电流应大于或等于其中最大容量电动机的额定电流INmax 的1.5～2.5倍，加上其余电动机额定电流的总和∑IN，即IRN≥(1.5～2.5)INmax +∑IN。
4.答：（1）熔体电流等级选择过小。
（2）负载侧短路或接地。
（3）熔体安装时受机械损伤。
五、解：（1）选择熔断器的类型：该电动机是在机床中使用，所以熔断器可选用RL1系列螺旋式熔断器。
（2）选择熔体额定电流：由于所保护的电动机不需要经常启动，则熔体额定电流取为：I RN=(1.5～2.5)×11.6≈17.4～29A查表1－5得熔体额定电流为：I RN=25A（3）选择熔断器的额定电流和电压：查教材表1－5，可选取RL1－60/25型熔断器，其额定电流为60A，额定电压为500V。
课题3 低压开关一、填空题1.非自动切换隔离转换接通分断2.电源开关控制开关小容量3.低压断路器负荷开关组合开关4.自动空气开关自动空气断路器断路器控制多种保护短路过载失压5.塑壳式(或装置式) 万能式 (或框架式) 限流式直流快速式漏电保护式单极二极三极四极6.触头系统灭弧装置操作机构热脱扣器电磁脱扣器7.过载整定电流8.短路瞬时脱扣整定电流9.零压欠压无电压电压过低10.（1）不小于（2）等于（3）大于峰值（4）等于（5）不小于最大11.I z≥KI st1.5～1.7 启动电流12.垂直上下13.刀熔断器14.热脱扣器整定值过小调高15.开启式封闭式16.瓷底胶盖刀开关闸刀开关17.HK 220 380 不频繁短路18.进线座静触头熔体出线座刀式动触头带电体电弧19.垂直上20.220V 250V 两极短路过载21.电源进线负载22.无强烈震动冲击 1.3～1.5 可靠接地23.不能开启合闸24.转换开关小多接线25.可逆转换开关正反转倒停顺停 45° 45°26.电源种类电压等级所需触头数接线方式负载容量二、判断题1.×2.×3.√4.√5.√6.×7.×8.√9.×10.× 11.√ 12.√三、选择题1. C2. B3. A4. C5. A四、问答题1.答：如果断路器在使用过程中温升过高，故障原因可能是：（1）触头压力过小；（2）触头表面过分磨损或接触不良；（3）两个导电零件连接螺钉松动。
2.答：故障原因可能是热脱扣器整定值过小。
可调高整定值至规定值。
3.答：开启式负荷开关必须垂直安装在控制屏或开关板上，且合闸状态时手柄应朝上。
不允许倒装或平装，以防发生误合闸事故。
4.答：用于控制小型异步电动机的运转时，开关的额定电流一般取电动机额定电流的1.5～2.5倍。
所以至少应选择型号为HZ10-60的组合开关，最好选用HZ10-100的组合开关。
5.答：可能的原因是（1）触头角度装配不正确，应重新装配；（2）触头失去弹性或接触不良，更换触头或清除氧化层或尘污。
五、计算题解：（1）确定断路器的种类：根据电动机的额定电流、额定电压及对保护的要求，初步确定选用DZ5－20型低压断路器。
（2）确定热脱扣器额定电流：根据电动机的额定电流查教材表1－9，选择热脱扣器的额定电流为10A，相应的电流整定范围为6.5～10A。
（3）校验电磁脱扣器的瞬时脱扣整定电流：电磁脱扣器的瞬时脱扣整定电流为I z＝10×10＝100A，而KI st=1.6×7×8.8=98.56A，满足I z≥KI st，符合要求。
（4）确定低压断路器的型号规格：根据以上分析计算，应选用DZ5－20/330型低压断路器。
课题4 主令电器一、填空题1.人体弹簧储能2.小 53.启动按钮停止按钮4.颜色符号5.紧急危险紧急异常异常安全安全正常强制性的强制动作急停6.开启式保护式防水式防腐式紧急式旋钮式钥匙操作式光标按钮7.相反8.方向速度行程9.LX19 JLXK1 操作机构触头系统外壳10.操作机构按钮式（直动式）旋转式（滚轮式）11.瞬动蠕动交叉从动式自动非自动12.动作要求安装位置触头数量13.无机械接触无触点14.多组多回路15.接触系统操作机构转轴手柄定位机构16.一路触头手柄位置接通17.闭合分断18.用途接线方式所需触头挡数额定电流19.5 0.5接地网二、判断题1.×2.√3.×4.×5.×6.√7.×8.×9.√ 10.×11.√三、选择题1.A2.B3.B4.A5.C6.B四、填图题：答案略。
五、问答题1.答：（1）若触头烧损，应修整触头或更换产品；（2）若触头表面有尘垢，应清洁触头表面；（3）若触头弹簧失效，应重绕弹簧或更换产品。
2.答：可能原因是（1）安装位置不准确；（2）触头接触不良或接线松脱；（3）触头弹簧失效。
3.答：（1）行程开关安装时，其位置要准确，安装要牢固；滚轮的方向不能装反，挡铁与其碰撞的位置应符合控制线路的要求，并确保能可靠地与挡铁碰撞。
（2）行程开关在使用中，要定期检查和保养，除去油垢及粉尘，清理触头，经常检查其动作是否灵活、可靠，及时排除故障，防止因行程开关触头接触不良或接线松脱产生误动作，从而导致设备和人身安全事故。
4.答：若使用万能转换开关控制电动机的正反转，应注意只能在电动机停止后才能反向启动。
5.答：主令控制器是按照预定程序换接控制电路接线的主令电器，主要用于电力拖动系统中，按照预定的程序分合触头，向控制系统发出指令，通过接触器以达到控制电动机的启动、制动、调速及反转的目的，同时也可实现控制线路的联锁作用。
导致其操作不灵活或有噪音的可能原因是（1）滚动轴承损坏或卡死；（2）凸轮鼓或触头嵌入异物。
课题5 接触器一、填空题1.电磁手电动2.交流接触器直流接触器3.电磁系统触头系统灭弧装置辅助部件4.线圈静铁心动铁心（或衔铁）5.线圈衔铁动触头6.硅钢片磁滞涡流短路环7.螺管式拍合式8.点接触式线接触式面接触式桥式触头指形触头主触头辅助触头9.常闭常开时间差常开常闭时间差10.分断11.双断口结构的电动力灭弧装置纵缝灭弧装置栅片灭弧装置12. 85%～105%13.电磁系统触头系统灭弧装置14.大指形小双断点桥式15.磁吹式16.AC1 AC2 AC3 AC4 笼型异步电动机17.触头过热触头磨损主触头熔焊18.线圈19.两个相同规格机械电器20.低压无功补偿并联电容器组21.真空真空管恶劣二、判断题1.×2. ×3.√4.×5.×6.√7.×8.√9.√ 10.× 11.√ 12.×13.√ 14.√ 15.√ 16.× 17.√ 18.×三、选择题1.A2.B3. A4. C5. B6. A7. C8. A9. C 10. C 11. B 12. C四、问答题1.答：接触器的优点是能实现远距离自动操作，具有欠压和失压自动释放保护功能，控制容量大，工作可靠，操作频率高，使用寿命长，适用于远距离地频繁接通和断开交、直流主电路及大容量的控制电路。
2.答：电弧是触头间气体在强电场作用下产生的放电现象。
电弧的产生一方面会灼伤触头，减少触头的使用寿命；另一方面会使电路切断时间延长，甚至造成弧光短路或引起火灾事故。
因此触头间的电弧应尽快熄灭。
3.答：交流接触器的辅助部件包括反作用弹簧、缓冲弹簧、触头压力弹簧。
反作用弹簧安装在衔铁和线圈之间，其作用是线圈断电后，推动衔铁释放，带动触头复位；缓冲弹簧安装在静铁心和线圈之间，其作用是缓冲衔铁在吸合时对静铁心和外壳的冲击力，保护外壳；触头压力弹簧安装在动触头上面，其作用是增加动、静触头间的压力，从而增大接触面积，以减少接触电阻，防止触头过热损伤。
4.答：直流接触器的电磁系统由线圈、铁心和衔铁组成。
由于线圈中通过的是直流电，铁心中不会产生涡流和磁滞损耗而发热，因此铁心可用整块铸钢或铸铁制成，铁心端面也不需要嵌装短路环。
但在磁路中常垫有非磁性垫片，以减少剩磁影响，保证线圈断电后衔铁能可靠释放。
另外直流接触器线圈的匝数比交流接触器多，电阻值大，铜损大，所以接触器发热以线圈本身发热为主。
