油压装置使用说明书
手动油压机操作说明书
生产部
核准
审核
制定
编号
制定日期
08.03.19
版次
A01
页次
2 OF 2
操作程序
7.机台停用时,关掉马达开关,关掉加硫时间开关和关掉加热开关。
（图示）
注意事项
操作说明书
设备名
手动油压机操作说明书
制定部门
生产部
核准
审核
制定
编号
制定日期
08.031 OF 2
操作程序
1.打开加热开关1-4,机台开始加温.
2.温度到达后,将手柄打到中间位置,然后将开关打开,油泵开始工作。
3.打开加硫时间开关或,将节止阀或关闭,手柄向里推右机台上升,向外拉左机台上升。
4.上升到一定压力,开关一次阀门或,完成一次透气。
5.当透气完成后,加硫时关闭马达开关。
6.加硫时间到后,报警器呜叫时,打开阀门或泄压出模。
（图示）
注意事项
1．严禁加硫时马达带负荷工作。
2．没有技术人员确认，严禁其它物品放到加热板上加压。
3．推手柄时不能用力过大。
操作说明书
设备名
手动油压机操作说明书
调速器油压装置说明书
油压装置说明书1概述本油压装置是为了稳定、安全、可靠地为调速器及其它装置提供压力油，压力罐容积为8000L，回油箱容积9000L，额定工作压力6.3MPa，工作介质为46#透平油和压缩空气。
设有油泵启动缓冲装置，避免了油泵处于高压起动，提高了油泵及电机的使用寿命。
同时安装了电机软起动器及保护回路，使电机起动回路可靠、安全，提高了油源的可靠性。
2工作原理2.1油压装置油压装置及其用油设备构成了一个封闭的循环油路，回油箱内净油区的清洁油经过油泵的吸油管吸入，升压后送至压力罐内。
正常工作时罐的上半部为压缩空气，下半部为压力油，罐内压力油通过压力油管路引出送到用油设备，回油则通过回油管路送到回油箱的污油区。
净油区与污油区之间用隔离式滤网隔开。
2.2油泵系统设计时油泵为零压启动，所以油泵启动时压力为零。
这时油泵出口处的耐震压力表显示压力为零。
当经过N秒钟延时后（注：N为延时时间，可程序设定），卸荷阀先导电磁阀得电，系统建压，油泵向压力罐内打油，此时压力罐内的压力即是油泵出口压力，直至压力升到系统设定的上限压力，油泵停止打油。
当压力罐内的压力降到系统设定的下限压力时，油泵又再次启动打油。
本装置有两台油泵，一用一备,两台油泵主备用关系可自动轮换（轮换方式可以程序设定）或人工切除进入检修状态。
2.3压力罐压力罐在正常情况下，有2/3容积为压缩空气。
为能反映出罐中的油位高度，装设了磁翻柱式油位信号计，可以直观的反映出压力罐内的油位高度，再将测量信号（4个油位接点）送入油源控制柜,同时为了能反映出罐中的油位高度，装设了高精度的差压变送器，将测量信号（油位模拟量4-20mA）送入油源控制柜，在控制柜面板上可以精确显示压力罐内油位。
压力罐上还安装了高精度压力变送器，将其测得的罐内压力信号转换为4-20mA的电流信号输到油源控制柜中，能在控制柜面板上显示出罐内压力，在压力罐上还安装了压力表，以直观显示罐内压力值。
压力罐上安装了压力开关（6个），作为冗余控制的另一测量通道。

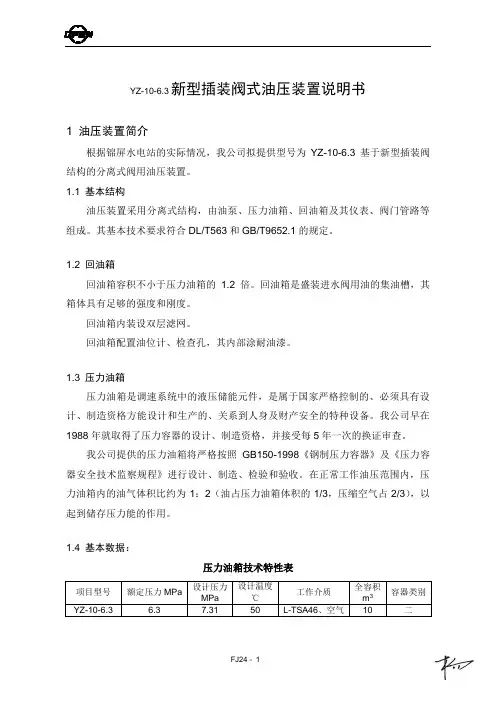

YZ-10-6.3新型插装阀式油压装置说明书
YZ-10-6.3新型插装阀式油压装置说明书1 油压装置简介根据锦屏水电站的实际情况，我公司拟提供型号为YZ-10-6.3基于新型插装阀结构的分离式阀用油压装置。
1.1 基本结构油压装置采用分离式结构，由油泵、压力油箱、回油箱及其仪表、阀门管路等组成。
其基本技术要求符合DL/T563和GB/T9652.1的规定。
1.2 回油箱回油箱容积不小于压力油箱的1.2倍。
回油箱是盛装进水阀用油的集油槽，其箱体具有足够的强度和刚度。
回油箱内装设双层滤网。
回油箱配置油位计、检查孔，其内部涂耐油漆。
1.3 压力油箱压力油箱是调速系统中的液压储能元件，是属于国家严格控制的、必须具有设计、制造资格方能设计和生产的、关系到人身及财产安全的特种设备。
我公司早在1988年就取得了压力容器的设计、制造资格，并接受每5年一次的换证审查。
我公司提供的压力油箱将严格按照GB150-1998《钢制压力容器》及《压力容器安全技术监察规程》进行设计、制造、检验和验收。
在正常工作油压范围内，压力油箱内的油气体积比约为1：2（油占压力油箱体积的1/3，压缩空气占2/3），以起到储存压力能的作用。
1.4 基本数据：压力油箱技术特性表回油箱技术特性表2 工作原理油压装置可向水轮发电机组的控制元件提供具有一定流量和压力的液压能.在回油箱上设有三台螺旋油泵。
其中一台作为主用，两台作为备用。
主用油泵和备用油泵可互换。
油泵从回油箱内的清洁油区吸油，加压后经双联滤油器过滤后进入压力油箱，由压力油箱向液压元件提供稳定、清洁的压力油。
用户还可根据需要在各用油装置前分别按需设置合适的油过滤器。
液压元件的排油经回油孔回到回油箱脏油区，从过滤网流回清洁油区，投入下次循环。
油泵采用间歇工作制。
当压力油箱内压力降到正常工作油压下限时，压力开关发讯接通工作油泵电机电源，工作油泵启动。
如果压力继续下降，再启动备用泵；当压力恢复到工作油压上限时，压力开关发讯切断电源，油泵停止运行。
YWT-300 600 1000调速器油压装置部分说明书
YWT-600数字阀微机调速器机械随动系统使用说明书重庆水轮机厂有限责任公司控制设备分公司该类型调速器其执行机构接力器及控制部分与油压装置是组合为一体的，油压装置的压力能源足以保证调节系统的安全、稳定、可靠，该调速器的控制部分是装在回油箱体上的，控制机构为数字阀微机调速器。
该调速器油压装置主要由压力罐、回油箱、螺杆泵、安全阀、补气阀、数字阀组及接力器等组成。
一. 主要数据：YWT— 6001). 接力器活塞直径:φ1702). 接力器活塞杆直径φ503). 接力器活塞行程170 mm4). 接力器容积 3.52L5). 压力油罐容积40L6).压力油罐正常储油容积15L7).额定油压 2.5MPa8). 油泵输油量(2.50Mpa.T=30-350C) 0.7L/S9).调速轴最大转角45010).油泵电动机Y90L-4B5 功率: 1.5KW 转速:1450r/min 2.调速器在下列油压的基本参数1).压力罐中的油压2.5Mpa时：YWT- 6002).接力器轴向推力N 352503). 接力器工作容量N.m 5993注: 接力器腔中的油压比压力罐的油压低0.7Mpa二、系统原理：（参看系统原理图T2020H-02）2.1自动工况：当机组出现转速偏差，转速升高，微机控制器判断频率波幅大小给出减少导叶开度的指令，控制数字阀组中的数字阀的P腔与接力器关闭腔导通，而接力器开启腔与数字阀的T腔导通，使接力器向关机方向移动。
当接力器向关机方向移动的同时，反馈杆随着斜块向上移动，带动反馈传感器移动，将反馈量传递给微机控制器。
经过调整，使机组转速达到额定转速运行，接力器停留在新的位置上。
当机组转速下降，随动系统的动作原理相反。
2.2手动工况2.2.1、电手动当自动出现问题，可以在任何位置进行无绕动切换。
只要在控制面板上按手动运行按钮就可以进行手动开机或增、减功运行操作。
2.2.2、液压手动手动运行需打开前门，用手直接操作数字阀两侧上的按钮分别控制压力油与接力器两腔相通，使接力器活塞向开或关方向移动，这样实现了开关机或增、减负荷的运行操作。
HYZ油压装置说明书
HYZ — 型、HYZ — —4.0型 油压装置说明书水利部长江水利委员会 长江控制设备研究所1.01.61.01.6 一九九七年九月 中国·武汉目 录一、概述（1） ·····························································································································································································二、构成（2） 三、工作原理（3） 四、安装与维护（3）一、概述HYZ—1.0型、HYZ—1.0—4.0型油压装置是向水轮机调速系统供给压力油的能源设备。

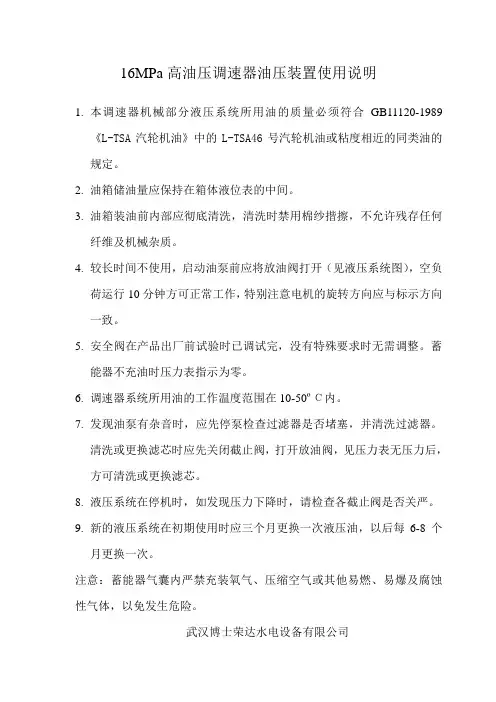

16Mpa高油压调速器油压装置使用说明
16MPa高油压调速器油压装置使用说明
1.本调速器机械部分液压系统所用油的质量必须符合GB11120-1989
《L-TSA汽轮机油》中的L-TSA46号汽轮机油或粘度相近的同类油的规定。
2.油箱储油量应保持在箱体液位表的中间。
3.油箱装油前内部应彻底清洗，清洗时禁用棉纱揩擦，不允许残存任何
纤维及机械杂质。
4.较长时间不使用，启动油泵前应将放油阀打开（见液压系统图），空负
荷运行10分钟方可正常工作，特别注意电机的旋转方向应与标示方向一致。
5.安全阀在产品出厂前试验时已调试完，没有特殊要求时无需调整。
蓄
能器不充油时压力表指示为零。
6.调速器系统所用油的工作温度范围在10-50ºС内。
7.发现油泵有杂音时，应先停泵检查过滤器是否堵塞，并清洗过滤器。
清洗或更换滤芯时应先关闭截止阀，打开放油阀，见压力表无压力后，方可清洗或更换滤芯。
8.液压系统在停机时，如发现压力下降时，请检查各截止阀是否关严。
9.新的液压系统在初期使用时应三个月更换一次液压油，以后每6-8个
月更换一次。
注意：蓄能器气囊内严禁充装氧气、压缩空气或其他易燃、易爆及腐蚀性气体，以免发生危险。
武汉博士荣达水电设备有限公司。
HYZ油压装置说明书
HYZ — 型、HYZ — —4.0型 油压装置说明书水利部长江水利委员会 长江控制设备研究所1.01.61.01.6 一九九七年九月 中国·武汉目 录一、概述（1） ·····························································································································································································二、构成（2） 三、工作原理（3） 四、安装与维护（3）一、概述HYZ—1.0型、HYZ—1.0—4.0型油压装置是向水轮机调速系统供给压力油的能源设备。
油压装置使用说明书概述
HYZ及YZ型油压装置使用说明书版本状态：受控状态：编制：审核：批准：武汉国测三联水电控制设备有限公司目录1.概述 (1)2.工作原理 (4)3.结构组成及主要元件功能 (4)4.安装与调试 (8)5.运行与操作 (10)6.油压装置试验 (11)7.巡检与维护 (12)8.故障与处理 (12)１、概述1.1型号说明油压装置是为水轮发电机调速系统、进水阀操作系统、机组自动控制系统供给压力油的装置，设有必要的控制和保护装置，满足机组自动控制的要求。
国内油压装置分为两大系列：即组合式HYZ型和分离式YZ型油压装置，两大系列油压装置的规格均已标准化（JB/T 7072-93）<见下表>。
各型号规1、第一部分为类型：HYZ表示组合式油压装置，YZ表示分离式油压装置。
2、第二部分为阿拉伯数字，分子表示压力罐总容积（m3），分母表示压力罐的数目，如果每台油压装置只有一个压力罐，则不加表示。
3、第三部分的阿拉伯数字，表示油压装置的额定油压，无数字表示额定油压为2.5 MPa。
油压装置的工作介质为压缩空气和符合GB 2357-1981中46号的汽轮机油或粘度相近的同类型油。
油压装置的使用条件：一般要求海拔高度不超过2500米，周围空气温度在5℃<t<40℃；最湿月的空气相对湿度<90%。
1.2引用标准GB/T9652.1-1997 水轮机调速器与油压装置技术条件GB/T9652.2-1997 水轮机调速器与油压装置试验验收规程GB150-1989 钢制压力容器GB9064-1988 螺杆泵试验方法GB10886-1989 三螺杆泵形势与基本参数GB11120-1989 L-TSA汽轮机油２、工作原理油压装置和其用油设备构成了一个封闭的循环油路。
回油箱内的清洁油经过油泵的吸油管被油泵吸入并增压输送至组合阀内的止回阀腔，随着输油量的增加，压力逐渐升高，直至超过止回阀活塞上腔的压力，使止回阀打开。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
HYZ及YZ型油压装置使用说明书版本状态：受控状态：编制：审核：批准：武汉国测三联水电控制设备有限公司目录1.概述 (1)2.工作原理 (4)3.结构组成及主要元件功能 (4)4.安装与调试 (8)5.运行与操作 (10)6.油压装置试验 (11)7.巡检与维护 (12)8.故障与处理 (12)１、概述1.1型号说明油压装置是为水轮发电机调速系统、进水阀操作系统、机组自动控制系统供给压力油的装置，设有必要的控制和保护装置，满足机组自动控制的要求。
国内油压装置分为两大系列：即组合式HYZ型和分离式YZ型油压装置，两大系列油压装置的规格均已标准化（JB/T 7072-93）<见下表>。
各型号规1、第一部分为类型：HYZ表示组合式油压装置，YZ表示分离式油压装置。
2、第二部分为阿拉伯数字，分子表示压力罐总容积（m3），分母表示压力罐的数目，如果每台油压装置只有一个压力罐，则不加表示。
3、第三部分的阿拉伯数字，表示油压装置的额定油压，无数字表示额定油压为2.5 MPa。
油压装置的工作介质为压缩空气和符合GB 2357-1981中46号的汽轮机油或粘度相近的同类型油。
油压装置的使用条件：一般要求海拔高度不超过2500米，周围空气温度在5℃<t<40℃；最湿月的空气相对湿度<90%。
1.2引用标准GB/T9652.1-1997 水轮机调速器与油压装置技术条件GB/T9652.2-1997 水轮机调速器与油压装置试验验收规程GB150-1989 钢制压力容器GB9064-1988 螺杆泵试验方法GB10886-1989 三螺杆泵形势与基本参数GB11120-1989 L-TSA汽轮机油２、工作原理油压装置和其用油设备构成了一个封闭的循环油路。
回油箱内的清洁油经过油泵的吸油管被油泵吸入并增压输送至组合阀内的止回阀腔，随着输油量的增加，压力逐渐升高，直至超过止回阀活塞上腔的压力，使止回阀打开。
压力油通过止回阀及压力罐底部的截止阀进入到压力罐内。
油泵是由电机通过联轴节带动的。
为了保证油压装置的可靠性，每台油压装置上有两套相同的电机泵组，当机组在运行工况时，一套油泵作间断运行，另一台做为备用。
主用油泵可根据压力罐内油压的变化启动或停止，它们也可以轮换作为主、备用。
每台油泵的出油口都设有组合阀。
组合阀是集止回、卸载、安全、卸荷等功能于一体，对油泵、电机和压力罐起保护作用和稳定压力罐的油压作用的装置。
止回阀保证了当油泵停止工作后，不使压力罐里的压力油，通过油泵途径被卸掉。
卸载阀可使油泵出口至止回阀间油路在油泵停止工作后迅速卸掉压力，使油泵重新启动时，电机是空载启动，并可以延时，使电机有一个良好的启动环境，不但可以节约电能，也对电机起了一个保护作用。
安全阀的设置是对压力罐起保护作用的。
压力罐在正常情况下，上部（压力罐总容积的1/2~2/3）充满了压缩空气，下部为介质油。
压缩空气的补充、卸放通过自动补气装置自动进行，也可以通过装在压力罐上的空气逆止阀来进行手动操作。
为了反应压力罐中油位的高低，根据业主的要求而装设了不同类型的油位计，使用较多的是磁翻板液位计，可以从表板上直接观察到压力罐内的液位高低，又可以对液位超越上下限时进行报警。
如果配置了传感器，并可在油位的整定范围内发出4~20mA或0~10V模拟量的连续信号，供计算机监控进行采样。
在压力罐体上开有不同通经的孔口，并配有相应的阀门。
它们的功用分别是：进油口阀门二只，一般为角式截止阀，用在油泵至压力罐的通路上；放油阀一只，一般也是角式截止阀，是为压力罐放油所设置，通常在油压装置油泵试验，组合阀各参数值整定及压力罐手动补气时使用；主压力油供油截止阀一只。
压力油通过主压力油供油阀门引出，通过液压系统的各类控制元件及管路，作用到执行元件上，使执行元件做功，进行能量交换后的介质油回到回油箱的污油区，经过滤网过滤后进入净油区，再经油泵吸入，加压送往压力罐，如此往复循环。
油压装置一般都设有空气安全阀，其位置在压力罐的顶部，是在补气状态失控时，对压力罐起保护作用的装置，其整定值比油泵安全阀要稍高2~4%。
回油箱是油压装置贮油的容器，也是整个设备的基础，压力罐、油泵组、阀组等油压装置的主要部件都布置在回油箱的上盖板上。
为了使设备布局更加紧凑，目前有的还将调速器的机械液压随动系统也布置在回油箱的上盖板上。
３、结构组成及主要元件功能3.1压力油罐装配压力油罐是钢制结构体，由圆柱形筒体及椭圆形的封头焊接而成，材料一般是16MnR。
压力罐的设计、制造、试验、验收均按我国现行《压力容器安全技术监察规程》和GB150-89《钢制压力容器》的要求进行。
压力罐设有进油口、放油口、主供油口、辅助供油口、人孔（或检查孔）以及连接压力表、压力开关、液位计、空气安全阀及进气放气阀的孔口，除进气放气阀的孔口外，压力罐其它各孔口在罐内部的管口都在低油位以下的位置，以防止罐内油位处于低油位时，空气进入调速系统。
压力罐下部焊有大法兰座，以便安装在回油箱或基坑上，罐底部设有进人孔（或检查孔）以及盖板，以便检修清洗。
压力罐上部焊有二个吊耳，以便提吊压力罐使用。
3.2回油箱装配回油箱是由钢板焊接而成的立方体，箱内由钢板和滤油网分隔为脏油区和净油区。
污油区汇集回油及漏油，经滤网流向净油区，供油泵抽取。
回油箱底部略向一端倾斜，在最低处设有放油阀，以便于在清理回油箱时，可通过此阀放掉箱内的油。
回油箱箱顶开设人孔并加设人孔盖，人孔的正下方为安装双滤油网的滑道，打开人孔板即可方便取出或更换滤网。
为监控回油箱内部的油位高低，回油箱设有嵌入式油位指示器或磁翻柱液位计，在油位处于上、下限时，发出报警信号。
在配设了油位传感器后，也可连续发出4~20mA或0~10V模拟量的信号，供计算机监控系统采集数据。
往往由于空气的潮湿和水系统的渗漏，在油系统中混入一部分水份，这部分水份被带入液压系统的各类元件中，将造成金属零件的锈蚀，恶化了元件的技术性能。
介质油中被混入水后，易造成油质乳化变质。
为检测油的含水率，往往在回油箱中装有油混水信号装置。
3.3油泵组油泵是油压装置的心脏，介质油通过油泵加压，才能被输送到液压系统的各个部位。
油泵是通过联轴器与电机拖动的。
目前，油压装置采用的油泵均为容积式的三螺杆泵或直齿内啮合齿轮泵。
3.3.1三螺杆泵螺杆泵是利用互相咬合的三根螺杆来排送液体的转子泵，壳体、衬套和上下端盖组成泵体。
衬套是三个互相平行且互相连通的圆柱孔，中间圆柱孔内装有一根特殊断面的主动螺杆，两边各装一根与其啮合的从动螺杆，螺杆间及螺杆与衬套间互相配合，保持均匀而微小的间隙，使油泵分为吸油腔与压油腔。
泵组固定在回油箱上，吸油腔通过吸油管与回油箱净油区连通，压油腔经单向阀或组合阀与压力罐相连。
当电机驱动主动螺杆时，油在螺杆间及螺杆与衬套间形成的油腔里，沿轴线移动，由吸油腔被压至压油腔内。
由于螺杆泵工作的连续性及啮合部分的良好密封，使螺杆泵的运行平稳，且具有较高的效率。
3.3.2直齿内啮合齿轮泵NB系列直齿内啮合齿轮泵是一种设计新颖，具有国际先进水平的液压动力元件。
它具有结构简单、噪音低、寿命长、污染敏感性小、不抱泵等优点。
目前已被水电设备行业广泛的使用。
该齿轮泵主要由泵体、齿轮、齿圈、轴、压盖等零件组成。
齿轮齿廓为直线，齿圈齿廓为直线共轭线。
齿轮带动齿圈旋转，吸油腔体积由小到大产生真空吸油，排油腔体积有大变小，挤压油液，使介质油液贮能排出。
由于工作时几乎没有困油区，从而大大降低了油泵的噪音和压力脉动。
3.4组合阀3.4.1概述组合阀是采用双油路液压时序控制，具有通油能力大、压力损失小、集成化程度高、噪音低、寿命长、响应速度快、密封性能好等优点，目前已广泛应用于水电站油压设备，成为油压装置中重要部件。
现有DN25、32、40、50、63、80六种通径，1.0、2.5、4.0、6.3MPa四个压力等级，适合油泵输油量在1.4~22L/S 各种油压装置的使用需要。
组合阀设三个油口，分别和螺杆泵、压力油罐和回油箱相连。
按进、出油口方位分为：侧进、底进和侧出、上出及底出等方式，主要是根据用户要求来选择，以便于安装和美观及减少压力损失为准。
该组合阀具备以下四种阀的功能（见下图）：单向逆止阀、安全阀、低压启动阀、旁通阀（卸荷阀）。
其中旁通阀（卸荷阀）的先导阀有机械和电磁两种先导控制方式供选择，也可以同时选用采用并联工作方式。
3.4.2 低压启动阀由于大功率的螺杆泵电动机惯量大，所以从启动到稳定状态需要一定的时间，如果在螺杆泵未达到额定转速以前带上负载，则对泵和电机都不利。
本阀组中低压启动先导阀YV3可以使螺杆泵在启动时处于卸荷状态，直到电动机转速达到额定转速后，螺杆泵才输出额定的工作压力与流量。
油泵启动时，由于P的作用，1单向阀CV2处于关闭状态，低压启动先导阀YV3在弹簧力的作用下处于开启状态，主阀CV1的控制腔没有油压，只有弹簧力的作用，因此处于开启状态，油经过CV1的主阀口回到回油箱内。
随着P口压力上升，低压启动先导阀克服弹簧力而关闭，压力油通过YV2进入主阀CV1的控制腔，使CV1关闭，P口压力达到额定压力后，克服单向阀的背压，向压力罐供油3.4.3 安全先导阀YV1安全先导阀YV1是为保证压力罐内油压不超过允许值设置的，防止螺杆泵与压力罐过载，以保护其安全。
当压力罐上压力开关或中间继电器等发生故障，致使油压达到允许的上限值时，螺杆泵仍在运转，油压继续升高，当压力作用于先导控制阀YV1的推力大于弹簧力时，则YV1动作，使CV1控制腔的油排掉，在P口压力作用下将CV1推开，使油泵工作在自循环状态下，压力罐及螺杆泵都能保证在规定的压力下工作。
3.4.4电控卸荷阀YV2电控卸荷阀YV2是为螺杆泵作连续运行而设置的。
螺杆泵采用连续工作时，压力罐内的压力随输入输出流量而变化，当输入流量大于输出流量时，压力随着升高，在压力升至最高工作压力时，电控卸荷阀YV2带电，将CV1的控制油排掉，CV1主阀被推开卸荷，使螺杆泵工作在自循环状态。
随着系统的消耗，压力罐内油压逐渐降低，当到达最低工作油压时，YV2断电，CV1控制腔随着建压而关闭，螺杆泵恢复向压力罐供油。
3.4.5单向逆止阀在压力油通往系统前设有一个单向逆止阀。
由于压力罐压力及弹簧力的作用下，逆止阀处于关闭状态。
油泵启动后，随着压力的升高能克服逆止阀背压时，则逆止阀打开向压力罐充油。
3.5要采用的自动化元件3. 5.1压力罐油位计压力罐油位计根据用户要求，可配置不带发讯装置的和带发讯装置的油位计。
不带发讯装置的油位计在油压装置传统设计上是采用有机玻璃制成，只是用于目测油压装置的油位高低。
随着水电站自动化水平的不断提高，为满足水电站的自动控制和计算机监控的需要，现在的压力罐油位计多采用浮子式磁翻板液位计。
