煤的分类及灰分测定讲解
煤中灰的测定原理
煤中灰的测定原理
煤中灰的测定原理通常使用的方法是灰分测定法或热重分析法。
这两种方法的原理如下：
1. 灰分测定法：
灰分测定法是通过将煤样在高温下燃烧，将煤中的有机物燃尽，只留下灰分的方法来测定灰分含量。
具体过程如下：
- 首先将煤样加热到高温（通常为800-900摄氏度），使其中的有机物燃烧；- 在高温下，煤中的有机物燃尽后，只留下灰分；
- 然后将残留的灰分与初始煤样的质量进行比较，计算出灰分含量。
2. 热重分析法：
热重分析法是通过在一定的温度下将煤样加热，并通过测量样品在加热过程中质量的变化来测定灰分含量。
具体过程如下：
- 先将煤样放置在称量纸上，称量样品的质量；
- 将样品置于热重仪中，加热至高温（通常为800-900摄氏度）；
- 在加热过程中，煤中的有机物燃烧，质量逐渐减少；
- 根据样品质量的变化曲线，确定灰分的质量变化；
- 最后根据质量变化计算灰分含量。
这些方法的原理是基于煤中的有机物可以燃烧成灰分，通过测量灰分的质量变化或计算出灰分含量来确定煤样中灰分的含量。
浅谈煤的工业分析与化验中煤的灰分测定
浅谈煤的工业分析与化验中煤的灰分测定
煤是一种重要的能源资源，被广泛应用于能源、冶金、化工等行业。
在煤的工业分析与化验中，测定煤的灰分是非常重要的一项指标。
灰分是指煤中的非燃烧物质的含量，主要包括煤中的无机物质、灰质、氧化物等。
灰分的含量直接影响煤的利用价值和燃烧特性。
高灰分的煤燃烧时会产生大量的灰渣，会增加环境污染，并且对锅炉和热能设备造成腐蚀和磨损；低灰分的煤在燃烧过程中灰渣产生较少，能够提高燃烧效率，减少环境污染。
煤的灰分测定可以通过重量变化法，即将煤样进行加热燃烧，通过样品的质量变化计算灰分含量。
具体步骤如下：
1. 取一定质量的煤样，通常为约1g。
2. 将煤样置于预先燃烧好的石英/陶瓷坩埚中，尽量保持坩埚干净和无灰。
3. 将坩埚放入预热到恒定温度的电炉中，常用温度为。
煤的灰分测定
煤的灰分测定一、实验目的煤的灰分测定是煤的重要物理指标之一，测定灰分为煤层的自燃倾向鉴定提供数据支持。
二、实验原理将装有煤样的灰皿由炉外逐渐送入预先加热至（850±10）℃的马弗炉中灰化并灼烧至质量恒定，以残留物的质量占煤样的质量分数作为煤样的灰分。
三、实验药品及仪器（1）马弗炉：炉膛具有足够的恒温区，能保持温度为（850±10）℃。
炉后膛的上部带有直径为（25~30）mm的烟囱，下部离炉膛底（20~30）mm处有一个插热电偶的小孔。
炉门上有一个直径为20mm的通气孔。
（2）灰皿：瓷质，长方形，底长45mm，底宽22mm，高14mm。
（3）干燥器：内装变色硅胶或粒状无水氯化钙。
（4）分析天平：感量0.1mg。
（5）耐热瓷板或石棉板。
四、实验装置图主要实验装置如下图所示。
图1 马弗炉图2 灰皿图3干燥器图4 分析天平五、实验步骤（1）在预先灼烧至质量恒定的灰皿中，称取粒度小于0.2mm空气干燥煤样（1±0.1）g，称准至0.0002g，均匀平摊在称量瓶中，使其每平方厘米的质量不超过0.15g。
将盛有煤样的灰皿预先排放在耐热瓷板或石棉板上。
（2）将马弗炉加热到850℃，打开炉门，将放有灰皿的耐热瓷板或石棉板缓慢地推入马弗炉中，先使第一排灰皿煤样灰化，待（5~10）min后煤样不再冒烟时，以每分钟不大于2cm的速度把其余各排灰皿顺序推入炉内炽热部分（若煤样着火发生燃爆，试验作废）。
（3）关上炉门并使炉门留有15mm左右的缝隙，在（815±10）℃温度下灼烧40min。
（4）从炉中取出灰皿，放在耐热瓷板或石棉板上，在空气中冷却5min左右，移入干燥干燥器中冷却至室温（约20min）后，称量。
（5）进行检查性灼烧，温度为（815±10）℃，每次20min，直到连续两次灼烧后的质量变化不超过0.0010g为止，以最后一次灼烧后的质量为计算依据。
如果遇到检查性灼烧时结果不稳定，应改用缓慢灰化法重新测定，灰分低于15.00%时，不必进行检查性灼烧。
煤炭的五项基本指标之灰分
煤炭灰分的测定煤中灰分的方法分为缓慢灰化法和快速灰化法。
缓慢灰化法1、方法提要称取一定量的空气干燥煤样，放入马弗炉中，以一定的速度加热到815℃，灰化并灼烧到质量恒定。
以残留物的质量占煤样质量的百分数作为煤样的灰分。
2、仪器、设备1）马弗炉：炉膛具有足够的恒温区，能保持温度为815℃。
炉后壁的上部带有直径为25—30mm的烟囱，下部离炉底20—30mm处有一个插电热偶的小孔，炉门上有一个直径为20mm的通气孔。
马弗炉的恒温区应在关闭炉门下测定，并至少每年测定一次。
高温计（包括毫伏计和热电偶）至少每年校订一次。
2）灰皿：瓷质，长方形，底长45mm，底宽22mm,高14mm3）干燥器：内装变色硅胶或粒状无水氯化钙。
4）分析天平：感量0.1mg.5）耐热瓷板或石棉板。
3、分析步骤1）在预先灼烧至质量恒定的灰皿中，称取粒度小于0.2mm的空气干燥煤样（1±0.1）g，称准至0.0002g，均匀的摆平在灰皿中，使其每平方厘米的质量不超过0.15g. 2）将灰皿送入炉温不超过100℃的马弗炉恒温区中，关上炉门并使炉门留有15mm左右的缝隙。
在不少于30min的时间内将炉温缓慢升至500℃，并在此温度下保持30min.继续升温到815℃，并在此温度下灼烧1h.3）从炉中取出灰皿，放在耐热瓷板或石棉板上，在空气中冷却5min左右，移入干燥器皿中冷却至室温（约20min）后称量。
4）进行检查性灼烧。
每次20mi n，直到连续两次灼烧后的质量变化不超过0.0010g为止。
以最后一次灼烧的质量为技术依据。
灰分低至15.00%时，不必进行检查性灼烧。
快速灰化法快速灰化法包括两种方法即：方法A和方法B方法A1)方法提要将装有煤样的灰皿放在预先加热至815℃的灰分快速测定仪的传送带上。
煤中灰分的测定方法
煤中灰分的测定方法煤中灰分的测定方法3 .灰分的测定本标准包括两种测定煤中灰分的方法，即缓慢灰化法和快速灰化法。
缓慢灰化法为仲裁法；快速灰化法可作为例常分析方法。
3.1 缓慢灰化法w ww.meijia ofenx 3.1.1 方法提要称取一定量的空气干燥煤样，放入马弗炉中，以一定的速度加热到815±10 ℃，灰化并灼烧到质量恒定。
以残留物的质量占煤样质量的百分数作为灰分产率。
3.1.2 仪器、设备3.1.2.1 马弗炉：能保持温度为815±10℃。
炉膛具有足够的恒温区。
炉后壁的上部带有直径为25～30mm的烟囱，下部离炉膛底20～30mm处，有一个插热电偶的小孔，炉门上有一个直径为20mm的通气孔。
3.1.2.2 瓷灰皿：长方形，底面长45m m，宽22mm，高14mm(见图4)。
3.1.2.3 干燥器：内装变色硅胶或无水氯化钙。
3.1.2.4 分析天平：感量0.0001g。
3.1.2.5 耐热瓷板或石棉板：尺寸与炉膛相适应。
3.1.3 分析步骤3.1.3.1 用预先灼烧至质量恒定的灰皿，称取粒度为0.2mm以下的空气干燥煤样1±0.1g，精确至0.0002g，均匀地摊平在灰皿中，使其每平方厘米的质量不超过 0.15g。
3.1.3.2 将灰皿送入温度不超过100℃的马弗炉中，关上炉门并使炉门留有15mm 左右的缝隙。
在不少于30min的时间内将炉温缓慢升至约500℃，并在此温度下保持 30min 。
继续升到815±10℃，并在此温度下灼烧1h。
3.1.3.3 从炉中取出灰皿，放在耐热瓷板或石棉板上，在空气中冷却5min左右，移入干燥器中冷却至室温(约20min)后，称量。
3.1.3.4 进行检查性灼烧，每次20mi n，直到连续两次灼烧的质量变化不超过0.001g 为止。
煤炭的煤质分类与评价方法

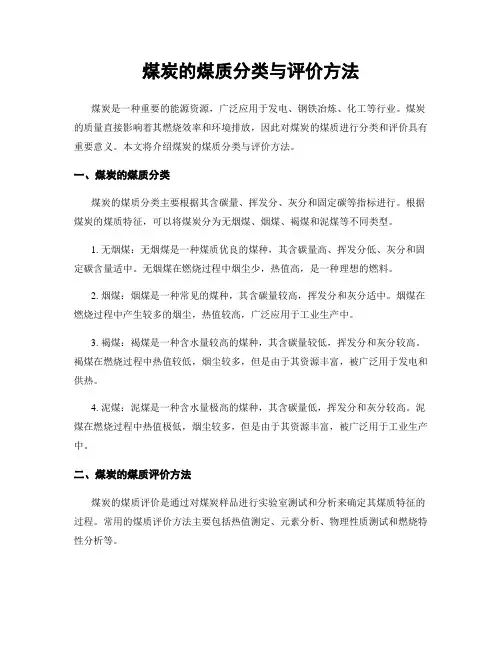

煤炭的煤质分类与评价方法煤炭是一种重要的能源资源，广泛应用于发电、钢铁冶炼、化工等行业。
煤炭的质量直接影响着其燃烧效率和环境排放，因此对煤炭的煤质进行分类和评价具有重要意义。
本文将介绍煤炭的煤质分类与评价方法。
一、煤炭的煤质分类煤炭的煤质分类主要根据其含碳量、挥发分、灰分和固定碳等指标进行。
根据煤炭的煤质特征，可以将煤炭分为无烟煤、烟煤、褐煤和泥煤等不同类型。
1. 无烟煤：无烟煤是一种煤质优良的煤种，其含碳量高、挥发分低、灰分和固定碳含量适中。
无烟煤在燃烧过程中烟尘少，热值高，是一种理想的燃料。
2. 烟煤：烟煤是一种常见的煤种，其含碳量较高，挥发分和灰分适中。
烟煤在燃烧过程中产生较多的烟尘，热值较高，广泛应用于工业生产中。
3. 褐煤：褐煤是一种含水量较高的煤种，其含碳量较低，挥发分和灰分较高。
褐煤在燃烧过程中热值较低，烟尘较多，但是由于其资源丰富，被广泛用于发电和供热。
4. 泥煤：泥煤是一种含水量极高的煤种，其含碳量低，挥发分和灰分较高。
泥煤在燃烧过程中热值极低，烟尘较多，但是由于其资源丰富，被广泛用于工业生产中。
二、煤炭的煤质评价方法煤炭的煤质评价是通过对煤炭样品进行实验室测试和分析来确定其煤质特征的过程。
常用的煤质评价方法主要包括热值测定、元素分析、物理性质测试和燃烧特性分析等。
1. 热值测定：热值是煤炭的重要指标之一，用于评价煤炭的燃烧性能。
热值测定可以通过氧弹热量计、热值仪器等设备进行，通过测定煤炭燃烧产生的热量来确定其热值。
2. 元素分析：元素分析是评价煤炭煤质的重要手段之一。
通过对煤炭样品进行元素分析，可以确定其含碳量、氢、氧、氮、硫等元素的含量，进而评价煤炭的燃烧性能和环境排放。
3. 物理性质测试：物理性质测试主要包括煤质密度、粒度分析、抗压强度等指标的测定。
这些指标可以反映煤炭的物理特性，如煤质的致密程度、颗粒大小和强度等。
4. 燃烧特性分析：燃烧特性分析是评价煤炭燃烧性能的重要手段之一。
煤中灰分的测定方法及分析方法
煤中灰分的测定ＧＢ／Ｔ２１２－２００１１．１缓慢灰化法１）方法提要称取一定量的空气干燥煤样,放入马弗炉中,以一定的速度加热到８１５±１０℃灰化并灼烧到质量恒定,以残留物的质量占煤样质量的百分数作为煤样的灰分.２）仪器设备：马弗炉：能保持恒温度为815±10℃,炉膛具有足够的恒温区.炉后壁的上部带有直径为25-30mm的烟囱,下部离炉膛底20-30mm处,有一个插热电偶的小孔,炉门上有一个直径为20mm的通气孔.灰皿：瓷质长方形,底面长45mm,宽22mm,高14mm.干燥器：内装变色硅胶或无水氯化钙.分析天平：感量0.1mg耐热瓷板或石棉板：尺寸与炉膛相适应.３）分析步骤a．用预先灼烧至质量恒定的灰皿,称取粒度为0.2mm以下的空气干燥煤样1±0.1g,精确度至0.2mg,均匀地摊平在灰皿中,使其每平方厘米的质量不超过0.15g.b．将灰皿送入温度不超过100℃的马弗炉中,关上炉门并使炉门留有15mm左右的缝隙.c．在不少于30min的时间内将炉温缓慢升至500℃,并在此温度下保持30min.继续升到815-10℃,并在此温度下灼烧1h.d．从炉中取出灰皿,放在耐热板或石棉板上,在空气中冷却5min左右,移入干燥器中,冷却至室温约20min后,称重.e．进行检查性灼烧每次20min直到连续两次干燥煤样的质量不超过0.001g,用最后一次灼烧的质量为计算依据.灰分低于15%时不需要进行检查性灼烧.2.2快速灰化法：1分析步骤a.用预先灼烧至质量恒定的灰皿,称取粒度为0.2mm以上的空气干燥煤样1±0.1g,精度至0.0002g,均匀地摊平在灰皿中,使其每立方厘米的质量不超过0.15g.将称有煤样的灰皿预先分排放在耐热瓷板或石棉板上.b．将马弗炉加热到850℃,打开炉门,将放有灰皿的耐热瓷板缓慢推入马弗炉中,使第一排灰皿中的煤样灰化,待5-10min后,煤样不再冒烟时,以每分钟不大于2mm 的速度把二、三、四排的灰皿顺序推入炉内炽热部分若煤样着火发生爆炸,试验应作废.C．进行检查性灼烧试验,每次20min,知道连续两次灼烧质量变化不超过0.1mg为止.用最后一次灼烧后的质量作为依据,灰分低于15%时,不必进行检查性灼烧. 2.3计算结果：Aad=100m/m1—残留物的质量；式中：Aad—空气干燥煤样的灰分%；m1m—煤样的质量,gAd=——————page16式中：Ad—干燥基含灰%；Mad—分析水含量%2.4允许误差：灰分%重复性Aad%再现性Ad%＜150.200.3015-300.300.50＞300.500.70煤的挥发分测定方法GB/T212-20013.1方法提要称取一定量的空气干燥煤样,放在带盖的瓷坩埚中,在900±10℃温度下,隔绝空气加热7min,以减少的质量占煤样质量的百分数,减去该煤样的水分含量Mad作为煤样挥发分.1.2仪器设备挥发分坩埚：带有配合严密的盖的瓷坩埚,坩埚总质量为15-20g；马弗炉：带有调数、横数装置,能保持温度在900±10℃并有足够的恒温区.炉子的起始温度为920℃时,放入室温下的坩埚架和若干坩埚,关闭炉门后,在3min内恢复到900±10℃.炉后壁有一排气孔和一个插热电偶的小孔.小孔位置应使热电偶插入炉内后其热接点在坩埚底和炉底之间,距炉底20-30mm外.坩埚架：用镍络丝或其它耐热金属丝制成.其规格尺寸以能使所有的坩埚都在马弗炉恒温区内,并且坩埚底部紧邻热电偶热接点上方.坩埚架夹：分析天平：感量0.001g；秒表；干燥器：内装变色硅胶或无水氯化钙；压饼机：螺旋式或杠杆式压饼机,能压制直径为10mm的煤饼.3.3分析步骤：1用预先在900℃温度下灼烧至质量恒定的带盖坩埚,称取粒度为0.2mm以下的空气干燥煤样1±0.01g精确至0.0002g,然后轻轻振动坩埚,使煤样摊平,盖上盖,放在坩埚架上,褐煤和长焰煤应预先压饼,再切成约3mm的小块.2将马弗炉预先加热至920℃左右,打开炉门,迅速将放有坩埚的架子送入恒温区并关上炉门,准确加热至920℃左右,打开炉门,迅速将放有坩埚的架子送入恒温区并关上炉门,准确加热7min.坩埚及架子刚放入后,炉温会有所下降,但必须在3min内使炉温恢复至900±10℃,此后保持在900±10℃,否则,此实验作废.加热时间包括温度恢复时间在内.3从炉中取出坩埚,放在空气中冷却5min左右,移入干燥器中冷却至室温后约20min,称重.3.4焦渣特征分类1粉末—全部是粉末,没有相互粘着颗粒.2粘着—用手指轻碰即成粉末或基本上是粉末,其中较大的团块轻轻一碰即成粉末. 3弱粘结—用手指轻压即成小块.4不熔融粘结—以手指用力压裂成小块,焦渣上表面无光泽,下表面稍有银白色光泽.5不膨胀熔融粘结—焦渣形成扁平的块,煤粒的界限不易分清,焦渣上表面有明显银白色金属光泽,下表面银白色光泽更明显.6微膨胀熔融粘结—用手指压不碎,焦渣的上下表面均有银白色金属光泽,但焦渣表面具有较小的膨胀泡或小气泡.7膨胀熔融粘结—焦渣上下表面有银白色金属光泽,明显膨胀,但高度不超过15mm. 8强膨胀熔融粘结—焦渣上下表面有银白色光泽,焦渣高度大于15mm.3.5结果计算：page17式中：Vad—空气干燥煤样挥发分,%；—煤样加热后减少的质量,g；m1m—煤样的质量,g；Mad—空气干燥煤样的水分含量,%；3.6允许误差：（一）S DTGA工分仪测定法水分—灰分、挥发分的测定1.实验前的准备：1.1准备好预先烧好的水分、灰分坩埚1.2准备好实验样品和药勺1.3检查控制线路和电源线路是否禁固好2.启动计算机；先开显示器,后开主机,等待系统自动进入Windows98操作界面3.启动控制程序：4.实验设置过程；点击通用设置的烟煤测试,即可进入系统设置窗口4.1点击测试方法选项,设定快速水分和经典灰分进行实验.4.2进入测控程序的主界面,找到测试项目点击“▼”,在此项内选择水分—灰分.4.3点击加热系统中的开始升温,此时炉子温度的控温指示灯闪烁,同时会相应显示“升温”状态.4.4当达到水分恒温点后,系统显示“恒温”120℃.点击开始试验或煤样试验中的开始试验,等待称样盘和燃烧盘自动复位,系统弹出“放试样窗口”.5.试验放样过程：5.1在放样窗口中通常选择号和编号自动对应,将鼠标移到本次数量项内输入试样数量,一盘实验最多放15个样.5.2当放样窗口中的参数设置好后,在称样盘上的当前位置放一个坩埚,关上放样门,点击开始按钮或者按键盘上的Enter键.5.3待自动称量坩埚后,系统提示“请加入试样”信息.5.4按提示和{当前样重}框内显示的数值加入试样,然后关上放样门,按Enter键或者主机上的红色按钮给确定:不加试样,按红色按钮则做空白样处理.若加入的样重合适,主界面的数据栏内会显示样重大小.5.5加入的试样被称量后要将该样摇匀.当放完所有试样后,提示“全部完成,请予确认”时,关上放样门再次按主机上的红色按钮,系统进入测试状态.6.实验测试过程6.1放样结束后,系统自动控制炉门升降、机械手升降、机械手左右移动来完成进样动作.此过程中提示栏显示“正在进样”信息6.2进样完后,系统根据所设置的水分测试方法,按预定自动对试样进行分析.人工将气流控制在2-316.3出样前7分钟,系统自动开保温灯.出完样后,提示栏显示“正在等待冷却”信息.6.4若冷却信息已到,系统自动称量试样,计算水分值,将其结果显示在主界面的数据栏中.6.5水分试验结束后,系统自动转为经典灰分测试,到达灰分的恒定温度后,系统自动送样、分析样、出样、等待冷却、称量及计算.6.6称量及计算结束后,主界面的数据栏内显示灰分值,并与水分值相对应,已被称量的试样旋转至丢样门口时,丢样机构执行丢眼样动作.6.7点击测试项目,选择“挥发分”；点击加热系统中的开始升温,当达到挥发分的恒定温度时920℃,系统显示“恒温”.点击开始实验挥发分测试放样与水分测试放样基本相同,唯一不同的是挥发分的坩埚有坩埚盖,加完样后,别忘记盖盖子,其它一样.7.退出测控环境当不需要进行试验时,点击退出系统,系统退出测控程序返回桌面.8.关闭系统返回桌面,单击Windows的“开始”,选择“关闭计算机.”。
煤灰分的测定方法
煤灰分的测定方法
煤灰分是指燃烧煤后，留在炉排上的固体残留物的重量百分比。
煤灰分的测定是煤的基本物理性质之一，对煤的加工、燃烧性能等具有重要意义。
下面介绍几种煤灰分测定方法：
1.重量法。
将煤样在空气中燃烧至灰烬，称取灰烬的质量，再用煤样质量除以灰烬质量即可得到煤灰分的百分数。
2.化学分析法。
将煤样采用适当的化学方法进行处理，将有机物质转化为气体或溶解，并使灰分完全分离，然后再进行重量测定，求得煤灰分。
3.X射线荧光法。
将煤样加热至高温，使其中的灰分与加入的荧光剂发生反应，并形成荧光物质。
然后用X射线照射荧光物质，测量荧光强度，根据标准曲线计算煤灰分。
4.显微镜法。
将煤样切成薄片，用显微镜观察其组成，通过计算灰分成分的面积百分比，求得煤灰分。
以上是几种常用的煤灰分测定方法，不同的方法适用于不同的煤种和煤灰分测定需要。
煤灰分的准确测定对于煤的应用和燃烧效率的提高具有重要意义。
- 1 -。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
肥煤
FM
1/3焦煤 1/3JM
类 别 气肥煤
符 号 数码 QF 46 34 43 44 45 23 33 22 32 21 31 41 42
分 类 指 标
Vdaf（%）
>37.0 >28.0～37.0 >37.0 >37.0 >37.0 >20.0～28.0 >28.0～37.0 >20.0～28.0 >28.0～37.0 >20.0～28.0 >28.0～37.0 >37.0 >37.0
G（GR.I.）
（>85）* >50～65 >35～50 >50～65 >65* >30～50 >30～50 >5～30 >5～30 ≤5 ≤5 ≤5 >5～35
Y
>25.0
b**
（>220）
气煤
1/2中粘 煤 弱粘煤 不粘煤 长焰煤
QM
1/2Z N RN BN CY
≤25.0
（≤220）
二、 中国煤的分类
灰分的定义： 煤的灰分，是指煤完全燃烧后剩下的残渣。 因为这个残渣是煤中可燃物完全燃烧，煤 中矿物质（除水分外所有的无机质）在煤 完全燃烧过程中经过一系列分解、化合反 应后的产物，所以确切地说，灰分应称为 灰分产率。
三、煤的灰分的测定
一、煤的工业分析
煤中矿物质和灰分对工业利用的影响
煤中矿物质及煤灰的利用
二、 中国煤的分类
一、中国煤炭现行分类方案
1974 年我国有关部门开始对煤炭进行新的分类研究，经 有关部委、科研机关和高等院校的专家、教授多次会议 论证，并对全国主要煤矿、煤产地煤质资料进行了全面 分析研究，基本上取得了一致意见。于1985年1月19日通
过了煤炭分类国家标准，并于1989年10月1日起正式实施。
（1）汉字：如褐煤、长焰煤、气煤等； （2）符号：汉语拼音字头，如HM，CY，QM等； （3）数码：根据分类指标数值的大小给定两位数码。
二、 中国煤的分类
（三）煤炭分类总表
类 别 符号 WY 数 码 01，02，03 11，12，13，14，15，16 21，22，23，24，25，26 31，32，33，34，35，36 41，42，43，44，45，46 51，52 分类指标 Vdaf 无烟煤 ≤10.0 PM －
三、煤的灰分的测定
二、快速灰化法
法：放入预先加热到815±15℃的灰分快速测定 仪中完全灰化。
法： 放入预先加热到815±15℃的马弗炉子中灼 烧到质量恒定。
0～2.0 >2.0～3.0 >3.0
二、 中国煤的分类
二、中国煤炭现行分类方案
（五）烟煤的分类
类 别 贫煤 贫瘦煤
符号 PM PS
数 码 11 12 13 14 15 24 25 16 26 36 35
分 类 指 标
Vdaf（%）
>10.0～20.0 >10.0～20.0 >10.0～20.0 >10.0～20.0 >10.0～20.0 >20.0～28.0 >20.0～28.0 >10.0～20.0 >20.0～28.0 >28.0～37.0 >28.0～37.0
作为煤转化过程中的催化剂， 生产建筑材料和环保制品，生 产化肥和土壤改良剂，提取有 用成分。
煤 中 对煤炭储运的影响 矿 物 对炼焦和炼铁的影响 质 和 灰 对气化和燃烧的影响 分 的 不 利 影 对液化的影响 响
三、煤的灰分的测定 实验室常用测定方法
一、缓慢灰化法
放入马弗炉中缓慢的加热到815±15℃，灼 烧的质量恒定。以残留物所占煤样质量的百 分数作为灰分产率。
（六）褐煤的分类
分类指标 Qgr,maf PM（%） （MJ/kg） 0～30 － ≤24 ＞30～50
类 别 褐煤一号 褐煤二号
符号 HM1 HM2
数码 51
注：凡Vdaf>37.0%，PM>30%～50%的煤，如恒湿无灰 基高位发热量Qgr,maf>24MJ/kg，则划为长焰煤。
三、煤的灰分的测定
反映煤化程度的指标主要有干燥无灰基挥发分 （ Vdaf ）、干燥无灰基氢元素含量（ Hdaf ）、目视比色透 光率（ PM）、恒湿无灰基高位发热量（ Q gr, maf）等。此 外，在研究煤质时，还经常用到碳元素含量（Cdaf）、镜 质组最大反射率（Rmax）等。
一、 概 述
二、煤分类的指标
◆反映粘结性的指标 煤的分类中反映煤的粘结性指标，主要有粘结指 数GRI、胶质层最大厚度Y、奥阿膨胀度b。
中国煤的分类及灰分测定
潘邦果：2008301578 杨彩敏：2008301547 胡 啸：2008301574
中国煤的分类及灰分测定
一 、 概述
二、 中国煤的分类
三、 煤的灰分测定
一、 概述
一、煤分类的意义 二、煤分类的指标 1、煤化程度指标 2、粘结性指标
一、 概 述
二、煤分类的指标
◆反映煤化程度的指标：
二、 中国煤的分类
一、中国煤炭现行分类方案
（一）分类指标
燥无灰基挥发分（Vdaf） 干燥无灰基氢元素含量（Hdaf） 目视比色透光率（PM） 恒湿无灰基高位发热量（Q gr, maf） 粘结指数GRI 反映煤化程度
胶质层最大厚度Y
奥阿膨胀度b
反映粘结性
二、 中国煤的分类
二、中国煤炭现行分类方案
（二）分类表示方法
GR.I.
≤5 >5～20 >20～50 >50～65 >65* >50～65 >65* （>85）* （>85）* （>85）* >65*
Y
b**（%）
瘦煤
焦煤
SM
JM
≤25.0 ≤25.0 >25.0 >25.0 >25.0 ≤25.0
（≤150） （≤150） （>150） （>150） （>150） （≤220）
烟 煤
YM
>10.0
－
褐 煤
HM
>37.0*
≤50**
二、 中国煤的分类
二、中国煤炭现行分类方案
（四）无烟煤的分类
分类指标 类 别 符 号 数 码 Vdaf（%） Hdaf（%）
无烟煤一号 无烟煤二号 无烟煤三号
WY1 WY2 WY3
01 02 03
0～3.5 >3.5～6.5 >6.5～10.0
