汽车仪表与报警装置
05-汽车仪表与报警系统

第一节 汽车仪表系统
• 二、汽车仪表的分类
• 1. 按工作原理分类 • (1) 机械式仪表: 基于机械作用力而工作的仪表。 • (2) 电气式仪表: 基于电测原理, 通过各类传感器将被测的非电
量变换成电信号(模拟量) 加以测量的仪表。 • (3) 模拟电路电子式仪表: 工作原理与电气式仪表基本相同, 只
• 如图5 -5 所示, Rx 是浮子式滑线电阻器传感器, 两块LM3 24 及相应的电路和VD1 ~VD7发光二极管作为显示器件组成 。
上一页 下一页 返回
第一节 汽车仪表系统
• 由R15 和VD8 组成的串联稳压电路, 为各运算放大器提供作为 基准电压的稳定电压, 输入集成电路IC1 和IC2 组成的电压比 较器反向输入端, 为了消除汽车行驶时油箱中燃油晃动的影响, R x 输出端A 点的电位通过R16 及C4 组成的延时电路加到IC1 和IC2 的同向输入端, 并与基准电压进行比较并加以放大。
• 3. 电子式燃油表 • 电子式燃油表由一个随燃油液面高度升降的浮子、一个带有电阻器的
机体和一个浮动臂组成。
上一页 下一页 返回
第一节ቤተ መጻሕፍቲ ባይዱ汽车仪表系统
• 可以随时测量并显示汽车油箱内的燃油情况, 一般采用柱状或其他 图形方式来提醒驾驶员油箱内可用的剩余燃油量。电子式燃油表的传 感器仍然采用浮子式滑线电阻器结构, 传感器由机体固定在油箱壁 上, 当浮子随燃油液面的高度升降时, 带动浮动臂使接触片在电阻 器上滑动, 从而使检测回路产生不同的电信号。当在整个电阻外部 接上固定电压时, 燃油高度就可根据接触片相对地线的电压变化输 出测量值。
• 4. 数字式冷却液温度表 • 数字式冷却液温度表由可变电阻器(水温传感器)、处理器(计算机
汽车仪表与报警信号系统教案

课题五汽车仪表与报警信号系统
教学任务
(1)了解汽车仪表的种类及工作原理。
(2)了解汽车电子显示装置的结构与组成。
(3)掌握汽车仪表常见故障的检修方法。(4)了解汽车报 Nhomakorabea装置的种类。
(5)掌握汽车报警灯电路的工作原理。
(6)能够对汽车报警装置的常见故障进行检修。
教学过程
课程导入
一、组织教学(2分钟)
整顿纪律、清点人数,稳定学生情绪。
二、导入新课(5分钟)
1.本课题的学习目的
2.本课题学习及掌握的主要内容
3.本课题参阅的材料
4.对本课题作业的要求
详细内容及要求
一、汽车仪表的认知
1.汽车仪表的类型及工作原理
2.汽车电子显示装置
(1)汽车常用电子显示器件的种类和要求
(2)电子仪表板
3.汽车仪表常见故障检修
(2)冷却液报警灯常亮
(3)制动报警灯常亮
教学小结
本课题主要介绍了汽车仪表和汽车报警装置的种类及工作原理和常见故障的检修。
思考练习
见《汽车电气构造与维修》169-170页
(1)车速表不工作或误差大
(2)温度表不工作
(3)燃油表不工作
二、汽车报警装置
1.汽车报警装置的种类
2.汽车报警灯电路工作原理
(1)机油压力报警装置
(2)水温报警装置
(3)燃油不足报警装置
(4)气压过低报警装置
(5)制动液面报警装置
(6)蓄电池液面过低报警装置
3.汽车报警装置常见故障的检修
(1)机油压力报警灯常亮
汽车电气设备构造与维修-项目五 仪表与报警系统

1.制动压力报警装置
在采用气压制动的汽车上,一旦制动 气压低于最小允许值,制动系统将不 能正常工作而危及安全。
2.制动液液面报警装置
制动液液面报警装置即时检测制动液 液面的降低,向驾驶员发出警报,避 免制动失灵事故的发生。
3.机油压力报警装置
4.燃油表及传感器
燃油表及传感器的作用是指示燃油箱内燃油的储 存量。它是由装在燃油箱内的传感器和装在仪表板 上燃油指示表组成。传感器均为可变电阻式,指示 表有电磁式、双金属片式和动磁式3种。
(1)电磁式传感器由可变电阻滑片和浮子组成,如图5-6所示。当燃油箱内油位变化时,浮子带动滑片 移动,L2与可变电阻并联,L1与可变电阻串联。
冷却液温度表的作用是指示冷却液温度,由温度 传感器(装于发动机水套上)和冷却液温度指示表 组成。温度指示表有电热式、电磁式和动磁式3种 ,冷却液温度传感器可分为双金属片式和热敏电阻 式两种。
(1)双金属片式冷却液温度表
双金属片式冷却液温度表配电热式冷却液温度传感器,双金属片式冷却液温度表头的结构与 双金属片电热式燃油表完全相同,唯一不同的是仪表板刻度不同。如图5-8所示,双金属片变 形最大时指示低温,变形最小时指示高温。发动机正常工作水温应在75~90℃之间。
电子式车速里程表由车速里程表传感器、信号处理电路、车速表和里程表组成,如图5-3所示。
2.发动机转速表
发动机转速表可以直观地指示发动机的转速,是发动机工况信息的指示装置,便于驾驶员 选择发动机的最佳速度范围,把握好换档时机,以及充分利用经济车速等。
A 机械式
A
机械式转速表的结构和工
作原理与上述磁感应式车
①故障现象
照明、信号、仪表与报警显示装置-汽车维修工考证

§ 5. 4 照明、信号、仪表与报警显示装置
§ 5. 4 照明、信号、仪表与报警显示装置
汽车转向灯的闪烁是通过闪光器来实现的,通常按照结构的不同和工作原理分为电 热丝式、电容式、翼片式、水银式、晶体管式、集成电路式等。 过去汽车转向灯闪光器, 多采用电热式结构,由于它们工作稳定性差、寿命短、信号灯的亮暗不够明显,因而目 前多采用结构简单、体积小、工作稳定、使用寿命长的电子式闪光器即晶体管式和集成 电路式两大类。
§ 5. 4 照明、信号、仪表与报警显示装置
弧光式前照灯由弧光灯组件、电子控制器和升压器三大部分组成。 其灯泡的光色和 日光灯相似,亮度是目前卤钨灯泡的 2. 5 倍,寿命是卤钨灯泡的 5 倍,灯泡的功率为 35W,可节能 40%。
§ 5. 4 照明、信号、仪表与报警显示装置
(四)前照灯电子控制装置 1. 前照灯自动变光器 前面已经讲过。 2. 前照灯状态自动调整系统 前照灯的照明范围随汽车的负荷变化而变化,当汽车 的负荷较大时,前照灯距地面变近,使照明范围变小;反之,为了克服负荷对照明的影响,有些 先进的车上装设有前照灯状态自动调整系统。 根据汽车负荷的不同自动调整前照灯前倾 的角度,使照明范围保持不变,如图 5-93 所示。 3. 昏暗自动发光控制系统 昏暗自动发光控制系统的功用是在行驶中,当车前的自 然光的强度减低到一定程度时,自动将前照灯的电路接通,以确保行车安全,同时还有 延时关灯的作用。 其发光控制系统电路主要由光传感器和控制元件及晶体管放大器组件 两大部分组成,如图5-94 所示。
1. 电热丝式闪光器 电热丝式闪光器是利用镍铬丝的热胀冷缩特性接通或断开转向 灯电路,从而实现转向信号灯及转向指示灯的闪烁,如图 5-99 所示。
§ 5. 4 照明、信号、仪表与报警显示装置
16 汽车仪表与报警系统的组成及工作原理

No.16
授课题目
汽车仪表与报警系统的组成及工作原理
教学单元
学时
2[√]4[]
教学目标
通过本次任务的完成,让学生掌握汽车五大仪表的种类及结构。能够掌握相关报警装置的工作原理。在学习过程中培养学生独立思考和语言表达的能力。养成良好的行为习惯。
[知识目标]:了解车用仪表的类型与功用
[能力目标]:能够对报警灯做出相应处理
了解各种报警灯的工作过程
PPT授课
步骤六项目总结(5分钟)
1.教师组织学生复习本堂课所学到内容;
2.对所学重点内容进行小结以帮助学生理清学习思路。
回顾、加深所学知识
教师总结
课堂提问
板书设计:
通过实际问题激发学生学习兴趣
教师讲解为主
步骤三仪表的组成及代表含义(20分钟)
1、机油压力表、水温表、燃油表车速里程表及发动机转速表的结构及工作原理
2、电子组合仪表的组成及工作原理
掌握仪表各项指标的识别方法
PPT授课
步骤四报警灯工作原理(40分钟)
1.机油油位报警
2.燃油不足报警
3.水温过高报警
... ...
[素质目标]:培养学生观察分析与语言表达的能力和良好的行为习惯
重点
难点
仪表与报警的种类
工作原理
教学方法
讲述法、举例法、演示教学、多媒体课件演示
能力训练
课后分析:列举报警指示灯?
教学体会
授课班级
授课时间及地点
2015年月日(星期)第节,H楼室
2015年月日(星期)第节,H楼室
内容
教学目标
教学手段
步骤一准备工作(10分钟)
1.检查出勤

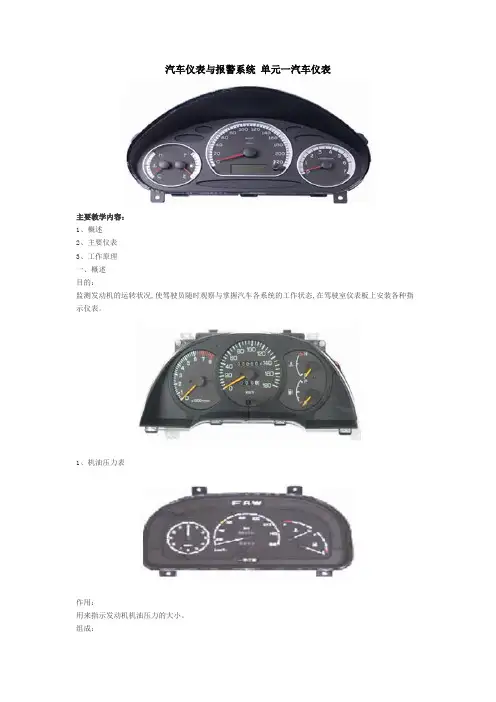

汽车仪表与报警系统

汽车仪表与报警系统单元一汽车仪表主要教学内容:1、概述2、主要仪表3、工作原理一、概述目的:监测发动机的运转状况,使驾驶员随时观察与掌握汽车各系统的工作状态,在驾驶室仪表板上安装各种指示仪表。
1、机油压力表作用:用来指示发动机机油压力的大小。
组成:机油压力传感器装在发动机主油道上机油压力指示表装在仪表板上表型:双金属片式(电热式)应用最为广泛电磁式动磁式机油压力表的工作原理机油压力较小时,触点间压力小,平均电流小,指针偏转角度小;机油压力升高时,触点间压力增大,平均电流大,指针偏转角度大。
双金属片为“Π”形,一个为工作臂,另一为补偿臂,它消除外界温度对传感器的影响。
安装时应注意外壳上的箭头不应偏出垂直位置300。
电路电池正极→开关→接线柱→指示表双金属片的电热线圈→接线柱→接触片→电热线圈→触→弹簧→校正电阻→双金属片→搭铁→电池负极双金属片受热变形弯曲,使触点断开,切断电路。
而指示表双金属片受热弯曲,使指针偏转。
指示机油压力大小。
2、水温表作用:用来指示发动机内部冷却水温度。
组成:温度传感器:装在气缸盖水套中水温指示表:装在仪表板上类型:电热式:(双金属片式)电磁式:热敏电阻传感器(多为负温度系数)电路与工作过程电源接通时:电路A:电池正极→开关→电阻R→线圈L2热敏电阻1→搭铁→负极电路B:电池正极→开关电阻R→线圈L2→线圈L1→负极工作过程:水温低时,热敏电阻阻值大,L1产生磁场大,指针向左偏,指示最低刻度;水温升高时,阻值减小,分流作用增强,L1电流减小,磁场力减小,指针向右偏,指示高温刻度。
测试测感应塞输入与搭铁间的电阻室温下阻值为100几左右。
应温度60-70度.(用80-100几电阻代替)3、发动机转速表作用:用来指示发动机运转速度。
分类:机械式(已淘汰)电子式:简单、准确、方便、应用广泛特点:(1)转速信号来源于点火系一次侧电路的断开时的脉冲信号。
须经数字集成电路换算再偏转指针指示。
汽车仪表及报警装置的专业知识

汽车仪表及报警装置的专业知识1、水温表及水温报警灯水温表的功用是指示发动机气缸盖水套内冷却液的工作温度。
水温报警灯能在冷却液温度升高到接近沸点(例如95~98℃)时发亮,以引起驾驶员的注意。
2、机油压力表及机油低压报警装置机油压力表是在发动机工作时指示发动机润滑系主油道中机油压力大小的仪表。
它包括油压指示表和油压传感器两部分。
机油低压报警装置在发动机润滑系主油道中的机油压力低于正常值时,对驾驶员发出警报信号。
机油低压报警装置由装在仪表板上的机油低压报警灯和装在发动机主油道上的油压传感器组成。
3、车速里程表及速度报警装置车速里程表是由指示汽车行驶速度的车速表和记录汽车所行驶过距离的里程计组成的,二者装在共同的壳体中,并由同一根轴驱动。
车速表是利用磁电互感作用,使表盘上指针的摆角与汽车行驶速度成正比。
在表壳上装有刻度的表盘。
里程计是由若干个计数转鼓及其转动装置组成的。
为了使用方便,有的车速里程表同时设有总里程计和单程里程计,总里程计用来记录汽车累计行驶里程,单程里程计用来记录汽车单程行驶里程。
单程里程计可以随时复位至零。
车速报警装置是为了保证行车安全而在车速表内装设的速度音响报警系统。
如果汽车行驶速度达到或超过某一限定车速(例如100km/h)时,则车速表内速度开关使蜂鸣器电路接通,发出声音报警。
4、燃油表及燃油低油面报警装置燃油表用以指示汽车燃油箱内的存油量。
燃油表由带稳压器的燃油面指示表和油面高度传感器组成。
燃油低油面报警装置的作用是在燃油箱内的燃油量少于某一规定值时立即发亮报警,以引起驾驶员的注意。
1、水温表及水温报警灯水温表的功用是指示发动机气缸盖水套内冷却液的工作温度。
水温报警灯能在冷却液温度升高到接近沸点(例如95~98℃)时发亮,以引起驾驶员的注意。
2、机油压力表及机油低压报警装置机油压力表是在发动机工作时指示发动机润滑系主油道中机油压力大小的仪表。
它包括油压指示表和油压传感器两部分。
第6章 汽车仪表、报警装置

6.1 汽车仪表系统
图6-2 桑塔纳2000组合仪表外形
图6-1 CA1091汽车仪表系统电路
6.1 汽车仪表系统
图6-3 桑塔纳2000仪表板电路图
6.1 .2 电流表及电压表
1、电流表的连接电路 电流表连接电路通常由蓄电池、 点火开关、电流表、发电机及调节器、 用电设备等构成,连接电路如图6-4 所示。 电流表后盖有两个接线柱分别 标有“+”和“-”,电流表的“+” 线柱连接发电机的“+”极,电流表 的“-”线柱连接电池的“+”极,当 发电机向蓄电池充电时,示值为 “+”;蓄电池向用电设备放电时, 示值为“-”。
6.1 .3 机油压力表
2)工作原理 接通点火开关时,电流由蓄电池正极→点火开关→接线柱→机油压力表双 金属片上的加热线圈→接线柱→传感器内接触片→分两路(一路流经传感器内 双金属片上的加热线圈;另一路流经电阻→双金属片)→传感器内双金属片的 触点→弹簧片→搭铁→蓄电池负极构成回路。由于电流流过表内和传感器内双 金属片上的加热线圈,使双金属片受热变形。 当机油压力很低时,膜片几乎没有变形,作用在传感器内触点上的压力很 小。当电流流过而温度略有上升时,传感器内双金属片就受热弯曲,使触点分 开,切断通电回路,一段时间后,双金属片冷却伸直,触点又闭合,电路又被 接通。使触点闭合时间短,打开时间长,流过机油压力表内加热线圈的平均电 流值小,使机油压力表内双金属片弯曲变形程度小,指针偏转角度很小;显示 为较低的油压。 当机油压力升高时,膜片向上拱曲,使触点压力增大,传感器内双金属片 需要在较高温度下,才能使触点分开,即其上的加热线圈需要通过较大电流。 触点分开后稍加冷却就很快闭合。故触点打开时间短,而闭合时间长,通过机 油压力表内加热线圈的平均电流值大,指针偏转角度增大,显示出较高的油压。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
三、燃油表
作用:燃油表用来指示燃油箱内燃油的储存量。 分类:燃油表有电磁式、动磁式和电热式三种,传感器均为可变电
阻式。
燃油表
1.电磁式燃油表及可变电阻式传感器 (1)结构
图8.9 电磁式燃油表及可变电阻式燃油量传感器
燃油表
1.电磁式燃油表及可变电阻式传感器 (2)原理 当点火开关置ON时,电流由蓄电池正极点火开关11燃油表 接线柱10 左线圈1接线柱9右线圈2搭铁蓄电池负极。 同时电流由接线柱9传感器接线柱8可变电阻5滑片6 搭铁 蓄电池负极。左线圈1和右线圈2形成合成磁场,转子3就在合成 磁场的作用下转动,使指针指在某一刻度上。 当油箱无油时,浮子下沉,可变电阻5上的滑片6移至最右端,可 变电阻5被短路,右线圈2也被短路,左线圈1的电流达最大值,产 生的电磁吸力最强,吸引转子3,使指针停在最左面的“0”位上。 随着油箱中油量的增加,浮子上浮,带动滑片6沿可变电阻滑动。 可变电阻5部分接入电路,左线圈1电流相应减小,而右线圈2中电 流增大。转子3在合成磁场的作用下向右偏转,带动指针指示油箱 中的燃油量。如果油箱半满,指针指在“1/2”位;当油箱全满时, 指针指在“1”位。
图8.2 电热式机油压力表及电热式传感器 1.油腔 2.膜片 3.弹簧片 4.双金属片 5.调节齿轮 6.接触片 7.传感器接线 柱 8.校正电阻 9、机油压力表传感器接线柱 10、13.调节齿扇 11.双金
属片 12.指针 14.弹簧片 15.机油压力表电源接线柱
机油压力表
1.电热式机油压力表及电热式机油压 力传感器
机油压力传感器可分为双金属片式和可变电阻式两种。常用的 是电热式机油压力指示表配双金属片式机油压力传感器和电磁 式机油压力指示表配可变电阻式机油压力传感器。
机油压力表
1.电热式机油压 力表及电热式机油 压力传感器
(1)结构 电热式机油压力 表也称双金属片式 机油压力表,其及 电热式传感器的基 本结构如图8.2所示。
汽车仪表与报警装置
能力目标
• (1)能够对仪表系统和报警装置的常见故 障进行检测、诊断和排除。
• (2)具备读识和分析仪表系电路的能力。
一、机油压力表
作用:机油压力表用来检测和显示发动机主油道的机油压力 的大小,以防因缺机油而造成拉缸、烧瓦的重大故障发生。
组成:它由机油压力传感器和机油压力指示表两部分组成。 分类:机油压力指示表可分为电热式、电磁式和弹簧式三种。
(2)原理 当点火开关置ON时,电流流过双金属 片4的加热线圈,双金属片4受热变形, 使触点分开;随后双金属片4又冷却伸 直,触点重又闭合。如此反复,电路中 形成一脉冲电流,其波形如图8.3所示。 当油压降低时,传感器膜片2变形小, 触点压力小,闭合时间短,打开时间长, 变化频率低,电路中平均电流小,双金 属片11弯曲变形小,指针偏摆角度小, 指向低油压;反之,当油压升高时,指 针偏摆角度大,指向高油压。
机油压力表
2.电磁式机 油压力表及可 变电阻式机油 压力传感器
(1)结构
电磁式机油压 力表及可变电 阻式机油压力 传感器的基本 结构如图8.4所 示。
图8.4 电磁式机油压力表及可变电阻式机油压力传感器 1.L1线圈 2.铁磁转子 3.指针 4.L2线圈 5.可变电阻式机油压力传感器
机油压力表
2.压波形 1.输入电压U入 2.输出电压U出
冷却液温度表
3.电磁式冷却液温度表及热敏电阻式温度传感器 (1)结构
图8.8 电磁式冷却液温度表及热敏电阻式温度传感器
冷却液温度表
3.电磁式冷却液温度表及热敏电阻式温度传感器 (2)原理 当点火开关置ON时,左、右两线圈通电,各形成一个磁场, 同时作用于软铁转子,转子3便在合成磁场的作用下转动,使 指针指在某一刻度上。 当冷却液温度降低时,传感器热敏电阻阻值增大,线圈2中 电流变小,合成磁场逆时针转动,使指针指在低温处;反之, 当冷却液温度升高时,传感器热敏电阻阻值减小, 线圈2中 电流增大,合成磁场顺时针转动,使指针指在高温处。
冷却液温度表
1.电热式冷却 液温度表及双金 属片式传感器
(1)结构 电热式冷却液温 度表及双金属片 式传感器的基本 结构如图8.5所示。
图8.5 电热式冷却液温度表及双金属片式传感器 1.铜壳 2.底板 3.固定触点 4.双金属片 5.接触片 6.壳 7.接线柱 8、11.
调整齿扇 9.双金属片 10.指针 12.弹簧片
二、冷却液温度表
作用:冷却液温度表用来检测和显示发动机水套中冷 却液的工作温度,以防因冷却液温度过高而使发动机过热。
分类:冷却液温度指示表可分为电热式、电磁式和动 磁式三种,冷却液温度传感器可分为双金属片式和热敏电 阻式两种。常用的是电热式冷却液温度指示表配双金属片 式传感器、电热式冷却液温度指示表配热敏电阻式传感器 和电磁式冷却液温度指示表配热敏电阻式传感器三种。
(2)原理 当油压降低时,传感器5的电阻 值增大,线圈L1中的电流减小,线 圈L2中的电流增大,转子2带动指 针3随合成磁场的方向逆时针转动, 指向低油压;当油压升高时,传感 器5的电阻值减小,线圈L1中的电 流增大,线圈L2中的电流减小,转 子2带动指针3随合成磁场的方向 顺时针转动,指向高油压。
冷却液温度表
2.电热式冷却液温度表及 热敏电阻式传感器
(3)电源稳压器 由于电源电压变化影响仪表 读数的准确性,因此在这种 电路中需配有电源稳压器。 稳压器输出一脉冲电压,其 电压波形如图8.7所示。当电 源电压变化时,输出电压平 均值保持稳定。该电源稳压 器的输出电压为8.64V土 0.15V。
图8.3 电热式机油压力表加热线圈中电流 的波形图
a)油压为0,f=15次/min,I=0.06A b)油压为0.2Mpa,f=70次/min,I=0.17A c)油压为0.5Mpa,f=125次/min,I=0.24A
机油压力表
1.电热式机油压力表及电热式机油压力传感器 (3)使用 在安装传感器时,必须使传感器外壳上的箭头(安装记号)向 上,不应偏出垂直位置30。 发动机低速运转时,机油压力不应小于0.15MPa,发动机高 速运转时,机油压力不应超过0.5MPa。正常压力应为 0.2Mpa~0.4Mpa。
冷却液温度表
2.电热式冷却液温度表及热敏电阻式传感器 (2)原理 当点火开关置ON时,电流从蓄电池正极→点火开关→电源稳 压器→温度表双金属片6的加热线圈7→传感器接线柱12→热 敏电阻14→传感器外壳15→搭铁→蓄电池负极。 当发动机冷却液温度较低时,传感器的热敏电阻阻值大,电 路中电流的平均值小,温度表的双金属片弯曲变形小,指针指 向低温。反之,当冷却液温度升高时,热敏电阻阻值小,电路 中电流的平均值大,温度表的双金属片弯曲变形大,指针指向 高温。
