填料塔常用填料概要
填料塔
（四）手孔 手孔是指手和手提灯能伸入的设备孔口，用于不便进入或不必进 入设备即能清理、检查或修理的场合。 手孔又常用作小直径填料塔装卸填料之用，在每段填料层的上下 方各设置一个手孔，卸填料的手孔有时附带挡板，以免反应生成物积 聚在手孔内。 （五）塔内件 填料塔的内件有填料、填料支撑装置、填料压紧装置、液体分布 装置和液体收集再分布装置等。合理的选择和设计塔内件，对保证填 料塔的正常操作及优良的传质性能十分重要。 （1）除沫器 当空塔气速较大，塔顶溅液现象严重，以及工艺过 程不允许出塔气体夹带雾滴的情况下，设置除沫装置，从而减少液体 的夹带损失，确保气体的纯度，保证后续设备的正常操作。 常用的除沫装置有折板除沫器（见图4.5）丝网除沫器（见图4.6） 以及旋流板除沫器。此外还有链条型除沫器、多孔材料除沫器及玻璃 纤维除沫器等。在分离要求不严格的场合，还将干填料层作除沫器用。
填料塔

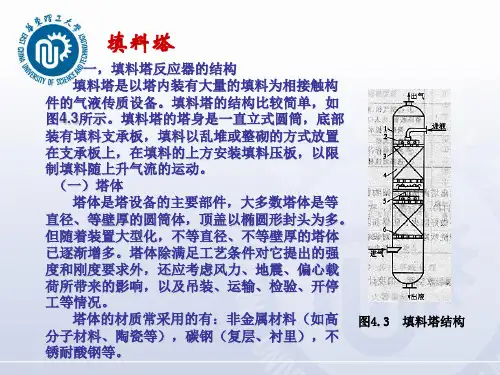

填料塔结构如右图所示，它由塔体、 液体分布器、填料压紧装置、填料层、 液体收集与再分配装置和支撑栅板组成。
ቤተ መጻሕፍቲ ባይዱ
1-塔体；2-液体分布器；3-填料 压紧装置；4-填料层；5-液体收集与 再分配装置；6-支撑栅板 图4.3 填料塔结构
填料塔
（二）塔体支座 塔设备常采用裙式支座 （见图4.4），它应当具有足 够的强度和刚度，来承受塔 体操作重量、风力等引起的 载荷。
(d)排管式
(e)环管式
填料塔-液体分布装置
槽式液体分布器通常是由分流槽（又 称主槽或一级槽）、分布槽（又称副槽或二 级槽）构成的。一级槽通过槽底开孔将液体 初分为若干流股，分别加入其下方的液体分 布槽，分布槽的槽底（或槽壁）上设有孔道， 将液体均匀分布于填料层上，如图片4.10 （f）所示。槽式分布器具有较大的操作弹 性和较好的抗污性，特别适合于气液负荷大 及含有固体悬浮物、粘度大的分离场合。由 于槽式分布器具有优良的分布性能和抗污垢 性能，应用范围非常广泛。
填料塔填料类型及性能
填料类型及性能1、填料类型自填料塔用于工业生产以来，填料的结构形式有重大的改进，特别是近年来发展更快，目前各种类型、各种规格的填料有几百种之多。
填料结构改进的方向可归纳为：①增加流体的通过能力，以适应大规模工业生产的需要；②改善流体的分布与接触，以提高分离效率；③解决放大问题。
填料种类虽然很多，但按结构形式可分为颗粒型填料和规整填料，按装填方式可分为乱堆填料和整砌填料。
（1）颗粒型填料颗粒型填料的结构、形状和堆积方式都影响流体在填料层中的流动状态、分布情况以及气、液接触的密切程度，从而决定填料塔的生产能力、流动阻力以及传质效率。
下面介绍工业中常用的颗粒填料。
①拉西环拉西环是最早使用的填料，常用的拉西环为外径与高度相等的圆环，如图1（a）所示。
在强度允许下，壁厚应尽量薄一些，以提高空隙率及降低堆积密度（单位体积堆积填料层的质量称为堆积密度）。
拉西环在塔内的装填方式有乱堆和整砌两种。
乱堆填料装卸方便，但气体流动阻力较大，一般直径在50mm以下的填料都采用乱堆方式，直径在50mm以上的填料可采用整砌（即整齐排列）的方式。
拉西环除用陶瓷材料制造外，还可用金属、塑料及石墨等材料制成，以适应不同介质的要求。
图1 常用的颗粒填料外形（a）拉西环；（b）鲍尔环；（c）阶梯环；（d）弧鞍；（e）矩鞍；（f）金属鞍环；（g）多面球体；（h）TRI球体拉西环的形状简单，制造容易，成本低，且对其研究较为充分。
但气液分布不均，沟流及壁流现象较严重，因而效率随塔径及层高的增加而显著下降，对气速的变化也较敏感，操作弹性范围较窄，传质阻力大，吸收效率低。
因此，拉西环的应用日趋减少。
②鲍尔环填料鲍尔环填料是针对拉西环的一些主要缺点加以改进而研制出来的填料。
在普通拉西环的侧壁上冲出上、下两层交错排列的矩形小窗，冲出的叶片除一端连在环壁上，其余部分均弯入环内，在环中心相搭，如图1（b）所示。
鲍尔环一般用金属或塑料制造。
考虑到改善气、液的接触状况，侧壁上开孔率应不小于30％；为保持填料有一定的强度，开孔率最大不得超过60％。
常见填料归纳
填料一、填料塔以填料作为气液接触元件，气液两项在填料层中逆向连续接触。
1、优点：结构简单、压力降小、易于用耐腐蚀非金属材料制造等。
对于气体吸收、真空蒸馏以及处理腐蚀性流体的操作，颇为适用。
2、缺点：当塔颈增大时，引起气液分布不均、接触不良等，造成效率下降，即称为放大效应。
同时填料塔还有重量大、造价高、清理检修麻烦、填料损耗大等缺点。
二、分类：1、按性能：通用填料和高效填料。
2、按形状：颗粒型填料和规整填料。
三、对填料的基本要求1、传质效率高，要求填料能提供大的气液接触面，即要求具有大的比表面积，并要求填料表面易被液体润湿，只有润湿了的表面才是气液接触面。
2、生产能力大，气体的压力降小，因此要求填料层的空隙率大。
3、不易引起偏流和沟流。
4、经久耐用，即具有良好的耐腐蚀性、较高的机械强度和必要的耐热性。
5、取材容易，价格便宜。
四、常用填料及其特点1、拉西环（除短拉西环外，其他基本淘汰）减小拉西环的高度，长径比小于1，能明显增加分离效率和降低压力降，即短拉西环。
优点：数据整理比较完整，设计、操作的经验丰富，外形简单，制造方便，取材容易，价格低廉，能用耐腐蚀材料制造。
缺点：传质效能低（比表面积小），有严重的沟流和壁流。
2、鲍尔环填料是一种新型填料,是针对拉西环的一些主要缺点加以改进而出现的，是在普通拉西环的壁上开八层长方形小窗，小窗叶片在环中心相搭，上下面层窗位置相互交搭而成。
它与拉西环填料的主要区别是在于在侧壁上开有长方形窗孔，窗孔的窗叶弯入环心，由于环壁开孔使得气、液体的分布性能较拉西环得到较大的改善，尤其是环的内表面积能够得以充分利用。
（ø25mm及更小的环开一层小窗，ø38mm、ø50mm的环开两层错开分布的小窗）特点：（1）空隙率与拉西环相同，但由于气液能经小窗通过环内空间，因此阻力比拉西环低，从而能提高操作气速。
（2）开小窗后表面积比拉西环大些，且环的内表面得以充分利用。
填料塔
填料塔百科名片填料塔是塔设备的一种。
塔内填充适当高度的填料，以增加两种流体间的接触表面。
例如应用于气体吸收时，液体由塔的上部通过分布器进入，沿填料表面下降。
气体则由塔的下部通过填料孔隙逆流而上，与液体密切接触而相互作用。
结构较简单，检修较方便。
广泛应用于气体吸收、蒸馏、萃取等操作。
为了强化生产，提高气流速度，使在乳化状态下操作时，称乳化填料塔或乳化塔(emulsifyingtower)。
目录[隐藏]结构原理发展历史基本分类历史事记应用领域发展状况工业应用结构原理发展历史基本分类历史事记应用领域发展状况工业应用[编辑本段]结构原理填料塔是以塔内的填料作为气液两相间接触构件的传质设备。
填料塔的塔身填料塔结构示意图是一直立式圆筒，底部装有填料支承板，填料以乱堆或整砌的方式放置在支承板上。
填料的上方安装填料压板，以防被上升气流吹动。
液体从塔顶经液体分布器喷淋到填料上，并沿填料表面流下。
气体从塔底送入，经气体分布装置（小直径塔一般不设气体分布装置）分布后，与液体呈逆流连续通过填料层的空隙，在填料表面上，气液两相密切接触进行传质。
填料塔属于连续接触式气液传质设备，两相组成沿塔高连续变化，在正常操作状态下，气相为连续相，液相为分散相。
当液体沿填料层向下流动时，有逐渐向塔壁集中的趋势，使得塔壁附近的液流量逐渐增大，这种现象称为壁流。
壁流效应造成气液两相在填料层中分布不均，从而使传质效率下降。
因此，当填料层较高时，需要进行分段，中间设置再分布装置。
液体再分布装置包括液体收集器和液体再分布器两部分，上层填料流下的液体经液体收集器收集后，送到液体再分布器，经重新分布后喷淋到下层填料上。
填料塔具有生产能力大，分离效率高，压降小，持液量小，操作弹性大等优点。
填料塔也有一些不足之处，如填料造价高；当液体负荷较小时不能有效地润湿填料表面，使传质效率降低；不能直接用于有悬浮物或容易聚合的物料；对侧线进料和出料等复杂精馏不太适合等。
填料塔
共軛环
④矩鞍型(intolox saddle)：矩 鞍形填料结构不对称，堆积时不 重叠，均匀性高。该填料气流阻 力小，处理能力大，构造简单， 是一种性能优良的填料 ⑤环矩鞍(Intalox)：兼具环型、 鞍型填料的优点。敞开的侧壁有 利于气体和液体通过，减少了填 料层内滞液死区。填料层内流体 孔道增多，使气液分布更加均匀， 传质效率得以提高。
方形窗口，这种结构使填料层内
气、液分布性能大为改善，尤其
是环的内表面得到充分利用。与
同样尺寸的拉西环相比，鲍尔环
的气液通量可提高50%，而压降
仅为其一半，分离效果也得到提
高。
③阶梯环：鲍尔环基础上改 造得出，其高度为直径的一 半。由于高径比的减少，使 得气体绕填料外壁的平均路 径大为缩短，减少了阻力。 喇叭口一边，不仅增加了机 械强度，而且使填料之间为 点接触，有利于液膜的汇集 与更新，提高了传质效率。 • 目前所使用的环型填料中最 为优良的一种。
①拉西环(Rasching ring) ：使用
较早，为外径与高度相等的圆环，
拉西环结构简单，制造容易，但堆
积时相邻环间易形成线接触，填料
内十字环
层的均匀性差，因而存在严重的向
壁偏流和沟流现象，致使传质效率
低。其改善方面有θ 形、十字格形
的拉西环。
环
②鲍尔环(pall ring)：鲍尔环是
在拉西环的壁上开一层或两层长
⑴喷洒型： 单孔式： 直管 弯管 缺口管 多孔式 ：①环管式分布器： 单环管分布器 多环管分布器 ②排管式分布器： 垂直引入的排管式分布器 水平引入的排管式分布器 ③莲蓬头式分布器 ⑵溢流型：①槽式分布器图 ②盘式分布器
⑶冲击型：反射板式分布器 宝塔式分布器
不同层析填料结构及性能汇总
不同层析填料结构及性能汇总层析填料是一种用于石油化工行业的物理分离工艺。
其主要作用是利用填料的结构和性能特点来实现不同组分在塔内的分离。
下面将对常见的几种层析填料进行结构和性能的汇总。
1.环状填料：环状填料是一种常见的层析填料结构，通常由环状或弧形的塑料材料制成。
环状填料的优点是具有大的表面积和较好的液体分布性，有利于液体和气体之间的传质和传质。
然而，由于环形填料的数量较少，因此压降较大，不能用于高流速条件下的分离。
2.正交填料：正交填料是一种具有交叉口的多边形填料，通常由塑料材料制成。
正交填料的优点是具有较大的表面积和较好的气液分布性能，能够在较低的压降下实现高效的分离效果。
同时，正交填料的结构稳定，不易变形，适用于各种工艺条件。
3.球状填料：球状填料是一种常见的层析填料，通常由金属材料或陶瓷材料制成。
球状填料的优点是具有较大的表面积和较好的液体分布性，有利于液体和气体之间的传质和传质。
由于球状填料的结构紧密，因此其分离效果较好。
然而，球状填料的压降较大，不能用于高流速条件下的分离。
4.泡沫填料：泡沫填料是一种高孔隙率的填料，通常由塑料材料制成。
泡沫填料的优点是具有较大的表面积和较好的气液分布性能，能够在较低的压降下实现高效的分离效果。
同时，泡沫填料具有较好的吸附性能，能够有效去除气体中的杂质。
然而，由于泡沫填料的孔隙率较高，因此其结构不稳定，容易发生塌陷。
5.网状填料：网状填料是一种具有大孔隙率的填料，通常由金属丝制成。
网状填料的优点是具有较大的表面积和较好的气液分布性能，能够在较低的压降下实现高效的分离效果。
同时，网状填料具有较好的机械强度和耐腐蚀性能，适用于各种工艺条件。
综上所述，不同层析填料具有各自的结构和性能特点，适用于不同的工艺条件和分离要求。
选择适合的填料结构和性能是实现高效分离的关键。
在实际应用中，需要综合考虑填料的材料、几何结构、表面积、孔隙率、压降和耐腐蚀性能等因素，以选择最适合的填料。
填料塔常用填料资料
(f)槽式
填料塔-液体分布装置
槽盘式分布器是近年来开发的新型液体分布器，它将槽式 及盘式分布器的优点有机地结合一体，兼有集液、分液及分气三种 作用，结构紧凑，操作弹性高达10：1，气流分布均匀，阻力小，特 别适用于易发生夹带、易堵塞的场合。槽盘式液体分布器的结构如 图4.10(g)所示。
(g)槽盘式 图4.10 液体分布器
填料塔-填料的类型和性能评价
(c)矩鞍(Intalox saddle)
为克服弧鞍填料容易套叠的缺点，将弧 鞍填料两端的弧形改为矩形，且两面大 小不等，即成为矩鞍填料。 矩鞍填料堆积时不会叠合，液体分布较 均匀，且较耐压力，构形简单。一般采 用陶瓷材料制成，其性能优于拉西环。 目前国内大多数应用瓷质拉西环的场合
(a) 截锥式再分布器 图4.11 液体收集再分布装置
填料塔
在通常情况下，一般
将液体收集器及液体分布器 同时使用，构成液体收集及 再分布装置。液体收集器的 作用是将上层填料流下的液 体收集，然后送至液体分布 器进行液体再分布。常用的 液体收集器为斜板式液体收 集器，如图4.11(b)所示。
(b)斜板式液体再收集器 图4.11 液体收集再分布装置
图4.6 丝网除沫器
填料塔
填料的作用是为气、液两相提供充分的接触面，并为提高其湍动 程度(主要是气相)创造条件，以利于传质(包括传热)。它们应能使气、 液接触面大、传质系数高，同时通量大而阻力小，所以要求填料层空 隙率高、比表面积大、表面湿润性能好，并在结构上还要有利于两相 密切接触，促进湍流。制造材料又要对所处理的物料有耐腐蚀性，并 具有一定的机械强度，使填料层底部不致因受压而碎裂、变形。 常用的塔填料可分为两大类：散装填料与规整填料。 （3）填料支撑装置 填料支撑装置的作用是支撑塔内填料层，对其 要求是：第一，应具有足够的强度和刚度，能支撑填料的重量、填料 层的持液量及操作中的附加压力等；第二，应具有大于填料层孔隙率 的开孔率，以防止在此处首先发生液泛；第三，结构合理，有利于气 液二相的均匀分布，阻力小，便于拆装。
