塔吊穿底板 楼板处理方案
塔吊穿地下室处理措施
塔吊穿地下室处理措施
1、地下室底板处理措施：
（1）本工程设计塔吊基础顶面标高同地下室底板顶面标高，施工时浇筑塔吊基础，塔吊基础钢筋绑扎时，除绑扎塔吊基础钢筋外，还应按地下室底板配筋绑扎塔吊部分的底板钢筋，并预留一个搭接长度。
（2）绑扎底板钢筋时，钢筋与塔吊基础预留的钢筋搭接。
（3）在塔吊基础与地下室底板接触的部位预埋3厚的止水钢板。
具体做法如下图所示：
塔吊基础做法详图
2
（1）在地下室顶板上开一个2m见方的孔，塔吊拆除后，用高一强度等级的微膨胀混凝土封闭。
因塔吊处预留孔封闭后，底板受力与实际设计状况不同，为保证顶板安全，在封回洞口前，塔吊所在跨的顶板下方加钢管支撑。
（2）顶板预留孔处钢筋按设计要求预留一个搭接长度，拆除塔吊后，采用搭接的方式连接。
板四周预留Ф12钢筋500mm长，按原顶板配筋间距设置。
（3）在预留的顶板洞口周边砌筑20cm高的砖墙挡水，素水泥浆抹光。
并在周边加设1200mm高防护栏杆。
塔吊穿结构的处理措施

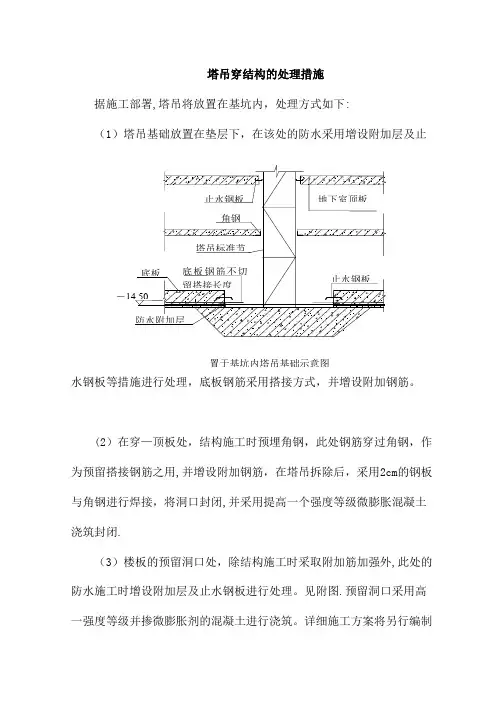

塔吊穿结构的处理措施
据施工部署,塔吊将放置在基坑内，处理方式如下:
（1）塔吊基础放置在垫层下，在该处的防水采用增设附加层及止
水钢板等措施进行处理，底板钢筋采用搭接方式，并增设附加钢筋。
(2）在穿—顶板处，结构施工时预埋角钢，此处钢筋穿过角钢，作为预留搭接钢筋之用,并增设附加钢筋，在塔吊拆除后，采用2cm的钢板与角钢进行焊接，将洞口封闭,并采用提高一个强度等级微膨胀混凝土浇筑封闭.
（3）楼板的预留洞口处，除结构施工时采取附加筋加强外,此处的防水施工时增设附加层及止水钢板进行处理。
见附图.预留洞口采用高一强度等级并掺微膨胀剂的混凝土进行浇筑。
详细施工方案将另行编制
置于基坑内塔吊基础示意图
－
.。
塔吊穿底板、楼板处理措施
塔吊穿底板、楼板处理措施根据本工程结构特点和施工部署，阵列厂房及成盒彩膜厂房共布置14台ST70/50塔吊，其中阵列厂房8台，成盒彩膜厂房6台。
因2个厂房单层面积均很大，为了对整个区域进行覆盖，这14台塔吊需要穿越筏板和楼板基础布置，待结构施工完毕后拆除，因此需要在水平结构预留临时施工洞口，待塔吊拆除后再将底板和楼板进行封闭。
在实施过程中，需要从结构和防水两方面采取措施，以保证地下室结构安全及防水层的整体性和严密性，项目部将编制详细的处理方案，并报设计院、监理审核批准后方可实施，其技术要点如下：（1）由于塔吊基础在底板以下，为防止安装塔吊时吊车扰动槽底基土，基坑开挖接近槽底（距离至少槽底400mm）时，应提前插入塔吊基础施工，具体流程如下：基坑开挖至槽底以上400mm→塔吊基础开挖→塔吊基础清底→塔吊基础钎探、验槽→塔吊基础垫层、防水层施工→塔吊基础施工→塔吊基础养护→安装塔吊标准节、立塔→继续进行塔吊基础范围以外部分土方开挖（2）塔吊基础下面做自粘防水卷材和结构底板防水卷材搭接200mm，形成一个封闭的整体防水，塔吊基础砌240砖胎膜，详见塔吊《基础底部处理详图》。
塔吊基础底部处理详图（3）根据招标图纸，底板防水为自粘防水卷材，底板防水施工时，防水卷材应延伸至塔吊基础上表面，待塔吊基础拆除后，在塔吊基础上部再重新铺一层防水卷材，和原有防水卷材连接，以形成封闭的整体，然后再浇筑塔吊标准节洞口范围内的混凝土。
后浇部分做法详图（4）底板和楼板水平钢筋绑扎时，应根据现场塔吊标准节构件的实际位置进行钢筋的穿插，塔吊标准节范围内底筋和面筋尽量拉通，实在无法拉通的在距标准节200mm的位置断开，接头按50%错开，待塔吊拆除后将钢筋调直，按10d 单面焊处理。
（5）塔吊标准节范围相邻部分楼板需要单独设置支撑，该支撑架在主体结构施工阶段随结构满堂一起搭设，楼层水平结构模板拆除时该支撑架不拆，待塔吊拆除后，该洞口范围内混凝土结构施工完毕之后方可拆除，具体和后浇带两侧模板支撑做法一样。
塔吊穿楼板专项方案
一、编制依据1. 《塔式起重机设计规范》（GB/T13752-1992）2. 《建筑结构荷载规范》（GB50009-2001）3. 《建筑安全检查标准》（JGJ59-99）4. 《混凝土结构设计规范》（GB50010-2002）5. 《建筑桩基技术规范》（JGJ94-2008）6. 《塔吊安装与拆除安全技术规范》（JGJ196-2010）二、工程概况1. 工程名称：XX项目2. 工程地址：XX市XX区3. 建设单位：XX公司4. 施工单位：XX施工队5. 本工程为高层建筑，地上层数为XX层，地下层数为XX层，建筑高度为XX米，标准层层高为XX米。
三、塔吊穿楼板施工方案1. 塔吊选择根据工程概况和施工需求，选用型号为XX的塔吊，其主要性能参数如下：- 自重：XX吨- 最大起重量：XX吨- 起升高度：XX米- 起重力矩：XXKN·m- 自由高度：XX米2. 塔吊基础（1）基础形式：根据地质勘察报告，选用XX基础形式。
（2）基础施工：- 施工前，应对基础施工区域进行平整，清除障碍物。
- 基础施工过程中，应严格控制混凝土的配合比和浇筑质量，确保基础强度达到设计要求。
- 基础施工完成后，应进行验收，合格后方可进行塔吊安装。
3. 塔吊安装（1）塔吊安装前，应检查塔吊各部件的完好性，确保安装过程中安全可靠。
（2）塔吊安装顺序：- 安装塔吊基础；- 安装塔吊塔身；- 安装塔吊司机室；- 安装塔吊吊臂；- 安装塔吊平衡臂；- 安装塔吊钢丝绳及滑轮组；- 安装塔吊安全装置。
4. 塔吊穿楼板施工（1）在塔吊穿楼板前，应检查楼板厚度、强度及混凝土质量，确保满足塔吊穿楼板要求。
（2）穿楼板前，应在楼板预留孔洞处设置钢筋网，并进行加固处理。
（3）塔吊穿楼板施工步骤：- 使用塔吊吊装孔洞内的钢筋网，并进行焊接；- 将塔吊吊臂调整至穿楼板位置；- 使用塔吊吊装塔吊平衡臂，使其穿过楼板；- 检查塔吊平衡臂与楼板间隙，确保满足设计要求；- 将塔吊吊臂调整至正常工作状态。
塔吊穿板预留洞施工方案
塔吊穿板预留洞施工方案
本工程为住宅小区地库，共设置5台塔吊。
由于塔吊需在底板施工前投入使用，因此塔身将穿越结构。
为保障结构可靠，制定了本专项施工方案。
针对塔吊基础穿底板施工，根据设计更改通知书，塔吊基础顶面标高调整为-8.300m。
底板结构施工时预埋留设止水钢板，待塔吊拆除后再采用高一个等级的微膨胀混凝土浇筑基础位置底板面。
底板钢筋正常穿过塔吊塔身，待塔吊拆除时，将钢筋按照50%接头率用氧气乙炔焊割断，保证相邻两根钢筋
接头距离大于1.3Ll，并进行混凝土浇筑。
针对塔吊塔身穿楼板施工，塔身每侧应与楼板有500mm
空隙，即预留孔洞的尺寸为塔身尺寸各加500mm。
塔吊穿楼
板部位做法与其穿筏板做法类似，但取消止水带及防水层的施工。
塔吊所处板块暂不拆除支撑，待开洞部位浇筑完成后同其支撑一起拆除。
塔吊穿楼板处板筋（最大直径Φ10）在塔吊机身边缘处向上弯起，待塔身取出后，两侧钢筋扳下后进行搭接
连接，搭接接头百分率为50%，板筋向上弯起预留长度经计算取定，以保证搭接长度满足规范要求。
塔吊穿地下室底板及顶板预留洞口处理措施
天津市宝坻区鑫海家园住宅小区项目塔吊穿地下室底板及顶板预留洞口处理措施本工程4#楼及6#楼塔吊均布置在地下室中，塔吊穿地下室的处理措施如下：1、地下室底板预留洞口的处理6#楼塔吊QTZ63，塔吊标准节截面尺寸为1800mm×1800mm，每边增加800mm工作面及止水钢板预留空间，所以塔吊标准节穿地下室底板处预留洞口大小为3400mm×3400mm；4#楼塔吊QTZ40，塔吊标准节截面尺寸为1500mm×1500mm，每边增加800mm工作面及止水钢板预留空间，所以塔吊标准节穿地下室底板处预留洞口大小为3100mm×3100mm。
预留洞口位置见下图所示6#楼塔吊预留洞口平面图4#楼塔吊预留洞口平面图1）在塔吊基础完成后，在预留洞口四周从承台顶往上砌筑240厚砖胎膜，砖胎膜顶标高同地下室底板垫层顶标高，砌筑完成后，待砖胎膜达到规定强度后，在洞口四周砖胎膜以外回填级配砂石至地下室底板垫层底标高，回填砂石采用人工夯实。
2）在地下室底板垫层施工完成后，进行底板防水施工，本工程地下室底板采用4mm+3mm 厚两层SBS聚酯胎改性沥青防水卷材，卷材防水施工时，预留洞口四周防水卷材在砖胎膜处向下预留300mm甩头，并采用20mm厚水泥砂浆做保护层。
3）地下室底板钢筋绑扎时，应在预留洞口四周留置板筋，且板筋应在洞口边缘向上弯起，错开预留，以避开塔吊节。
4）在浇筑地下室底板混凝土时，应在预留洞口四周底板处预埋3mm厚，300mm宽止水钢板，止水钢板应弯向底板迎水面（向下弯）。
5）预留洞口四周设1.2米高防护栏杆，防止人员坠落。
6）待主楼主体结构完工塔吊拆除后，先凿除预留洞口四周的松散混凝土和浮浆，再采用级配砂石将洞口回填至地下车库底板垫层底标高处，然后浇筑垫层混凝土，接着进行卷材防水施工，铺贴卷材应与预留的防水进行搭接，卷材施工完成后做好防水保护层；将预留洞口处弯起的预留钢筋调整好，进行钢筋回弯时，尽量避免造成钢筋周围混凝土的松动和损坏。
塔吊穿越底板顶板方案
塔吊穿越底板顶板施工方案一、工程概况：工程名称：天津市津南区葛沽示范小城镇二期农民安置房项目盘泽馨苑小区工程/三地块地下人防工程建设单位：天津葛城伟业投资有限公司监理单位：天津市天立建筑工程监理公司施工单位：天津恒盛鑫源建筑公司本工程坐落于天津市津南区葛沽示范小城镇二期三块地，位于津南区葛沽镇津沽公路与四十九经路交口处，本工程包括地下人防工程和地上高层住宅工程。
建筑面积35688.7平方米，人防工程为钢筋混凝土框架结构，高层为剪力墙结构，地基为混凝土灌注桩基，基础底板为地梁筏板。
二、塔吊预留洞施工8#楼塔吊设置在楼座南侧，13#塔吊设置在楼座北侧，16#塔吊设置在楼座南侧，具体尺寸详见塔吊布置施工图。
由于塔身需要穿越地库底板及顶板，因此塔身与顶板、底板相交处分别预留2000mm×2000 mm、2400 mm×2400 mm施工洞作为后浇带，施工洞周圈居中设置一道止水钢板-400×3，外漏200mm、200mm，底板钢筋从塔身穿过，对于不能直接穿过的钢筋，将钢筋打断并弯折。
后浇带模板采用双层快易收口钢丝网（一层孔径10mm,另一层孔径3mm）进行临时封挡。
待底板、顶板浇筑完混凝土，在洞口四周砌筑一道240砖墙深1m并采用1:2.5水泥砂浆内外抹面，底板防止水流入塔吊基坑，顶板防止回填土落入洞口，洞口上用模板进行覆盖并加固，要求搭在砌筑砖墙上口。
三、预留洞口补强施工待主体封顶将塔吊拆除后，先拆除底板上洞口四周砌筑的砖墙，然后将底板预留洞口底找平确保没有锐角突出物，再刷基层处理济一遍，将底板预留防水卷材搭接做好，搭接尺寸同底板防水（防水采用聚乙烯丙纶防水卷材500g/m2）; 防水做完后用5cm厚聚苯乙烯泡沫板点粘350号石油沥青油粘一层，再浇筑一道5cm厚C20细石混凝土保护层。
然后将弯折的钢筋调直并按图纸及规范要求进行绑扎，打断的钢筋可以采取焊接（单面焊10倍钢筋直径，双面焊5倍钢筋直径）或者绑扎搭接，绑扎搭接倍数为48d，钢筋绑扎完毕后采用比底板砼（C35）高一个强度等级的砼C40 P6混凝土掺入适量TB-CSA 防腐型抗裂防水剂进行浇筑并养护。
塔吊穿楼板方案
塔吊穿楼板方案由于本工程塔吊需在底板施工前投入使用，故塔吊必须穿地下室楼板，塔吊基础装在基础底板一下，塔吊穿楼板处需做特别处理。
1、预留洞处理1、本工程塔吊截面为1800×1800㎜，每边再加最少250㎜工作面空间，所以塔吊所穿越处预留孔洞大小最少为2300×2300㎜（见附图1）。
2、塔吊基础设置在地下车库6-7/E-F轴内，穿2层地下室顶板。
塔吊基础底面按照底板的防水要求进行防水层铺贴，在底板下增加防水附加层。
在-2层板预留孔洞四周拉通设置20×30㎜厚遇水膨胀止水条；预留洞口上方再加铺3㎜厚SBS防水卷材一道。
在-1层穿人防顶板预留孔洞四周拉通设置20×30㎜厚遇水膨胀止水条；预留洞口外扩300涂刷JS防水涂料3mm厚；3、梁、板筋错开预留，预留钢筋在孔洞边缘范围内向上或向下弯起以避开塔吊节；在预留孔洞处-1层44号板、-2层59号板，-2层预留洞的59号板周圈为“井”字梁结构，塔吊居中，在“井”字梁侧做好预留钢筋；所以只在-2层顶- 1 -板做结构加强，预留洞口每侧按后浇带加强筋形式，附加不少于主筋50%断面的钢筋，附加钢筋深入预留洞一个抗震锚固；待塔吊拆除后，将弯起的预留钢筋调整好，回弯钢筋时，要做到钢筋周围的混凝土不受松动和损坏；（见附图2、3）。
4、预留洞内板钢筋搭接不够时施工方法：在预留洞内钢筋钢筋，焊接10d单面焊；5、预留孔洞砼浇筑：浇筑砼前，先清除垃圾、水泥薄膜、表面上松动的砂石和软弱砼层，同时还应加以凿毛，用水冲洗干净、充分湿润，并清除残留在混凝土表面的积水；埋设橡胶止水条，施工缝处先铺上10～15㎜厚的水泥砂浆一层，其配合比与砼内的砂浆成分相同；砼采用比原砼强度高一级的微膨胀砼（抗渗等级S6）。
6、支撑措施预留孔洞封闭前，-2层预留洞周围板模板的周围内支撑不得拆除；- 2 -附图1附图2：- 3 -附图3：- 4 -。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第一章工程概况
我方所施工的地库三区范围共设置7台塔吊，其中三台塔吊（塔吊编号分别为：16#、17#、26#）塔身在底板、楼板施工时将穿越结构。
为保障塔吊穿底板、梁板处的结构可靠，特制定本专项施工方案。
地库三区塔吊布置见下图：
第二章施工措施
2.1 16#塔吊穿底板、楼板施工措施
2.1.1 16#塔吊机身位于距K轴偏L轴方向1640mm，距14轴偏13轴方向3860mm，标准节宽
1600mm，具体位置如图2-1。
16#塔吊在底板处的位置
16#塔吊在地下一层、首层的位置
图2-1
2.1.2 施工措施
1）在筏板范围内，16#塔吊从板带部位穿过，采用施工缝的处理方法将塔吊机身四周围住，具体做法见图2-2：
图2-2
2）底板钢筋正常穿过塔吊塔身，待塔吊拆除时，将钢筋按照50%接头率用氧气乙炔焊割断，
，取出塔身后，用绑扎搭接的方法将底板钢筋连接，并进行保证相邻两根钢筋接头距离大于1.3L
l
该部位的混凝土浇筑，塔吊位置后浇混凝土采用比该部位图纸注明混凝土型号高一等级的混凝土进行浇筑。
其中用于隔离作用的网片，可采用快易收口网制作。
3）当底板钢筋与塔吊机身构件相碰撞时，钢筋绕过塔吊机身构件，待机身取出后，对钢筋调直后进行连接。
4）16#塔吊穿楼板部位做法与其穿筏板做法类似，但取消GRACE止水带及防水层的施工。
穿楼板处施工缝留设位置及下部临时支撑如图2-3所示：
图2-3
5）16#塔吊穿楼板处板筋（最大直径Φ10）在塔吊机身边缘处向上弯起，待塔身取出后，两侧钢筋扳下后进行搭接连接，搭接接头百分率为50%，板筋向上弯起预留长度经计算取定，以保证搭接长度满足规范要求。
6）塔吊基础节斜撑杆在位于底板中部处焊接每边超过斜撑杆直径100mm的止水钢板后，浇筑于混凝土内。
7）当塔吊拆卸后，塔吊基础节斜撑杆在底板上外露部分用手持砂轮机切断后取下。
断口切面均涂刷防锈漆做防锈处理。
2.2 17#塔吊穿底板、楼板施工措施
2.2.1 17#塔吊机身位于距H轴偏J轴方向1410mm，距27轴偏26轴方向2840mm，标准节宽1600mm，具体位置如图2-4。
17#塔吊在筏板处的位置
17#塔吊在地下一层、首层的位置
图2-4
2.2.2施工措施
1）与底板处的处理措施同16#塔吊。
2）穿楼板处施工缝留设位置及下部临时支撑如图2-5所示：
图2-5
3）17#塔吊穿梁板处钢筋处理：梁板钢筋在预留洞口边缘均向上弯起预留，待机身取出后，两侧板筋扳下后用绑扎搭接的方法进行连接，搭接接头百分率为50%，板筋向上弯起预留长度经计算取定，以保证搭接长度满足规范要求；两侧梁筋扳下后采用焊接连接（电弧焊或帮条焊），梁底筋焊接接头百分率为50%，梁顶筋不受限制，梁筋向上弯起预留长度经计算取定，以保证焊接及接头错开长度满足规范要求。
梁筋断面如下图所示：
4）其它部位处理同16#塔吊。
2.3 26#塔吊穿底板、楼板施工措施
2.3.1 26#塔吊机身位于距Q轴偏R轴方向6000mm，距23轴偏22轴方向3550mm，标准节宽1800mm，具体位置如图2-6。
26#塔吊在筏板处的位置
17#塔吊在地下一层、首层的位置
图2-6
2.3.2 施工措施
1）在筏板范围内，26#塔吊从板带部位穿过，采用施工缝的处理方法将塔吊机身四周围住，具体做法见图2-7：
图2-7
2）底板钢筋正常穿过塔吊塔身，待塔吊拆除时，将钢筋按照50%接头率用氧气乙炔焊割断，
，取出塔身后，用绑扎搭接的方法将底板钢筋连接，并进行保证相邻两根钢筋接头距离大于1.3L
l
该部位的混凝土浇筑，塔吊位置后浇混凝土采用比该部位图纸注明混凝土型号高一等级的混凝土进行浇注。
其中用于隔离作用的网片，可采用快易收口网制作。
3）当底板钢筋与塔吊机身构件相碰撞时，钢筋绕过塔吊机身构件，待机身取出后，对钢筋调直后进行连接。
4）26#塔吊穿楼板部位做法与其穿筏板做法类似，但取消GRACE止水带及防水层的施工。
穿楼板处施工缝留设位置及下部临时支撑如图2-8所示：
图2-8
5）26#塔吊穿楼板处板筋（最大直径Φ10）在塔吊机身边缘处向上弯起，待塔身取出后，两侧钢筋扳下后进行搭接连接，搭接接头百分率为50%，板筋向上弯起预留长度经计算取定，以保证搭接长度满足规范要求。
6）塔吊基础节斜撑杆在位于底板中部处焊接每边超过斜撑杆直径100mm的止水钢板后，浇筑于混凝土内。
7）当塔吊拆卸后，塔吊基础节斜撑杆在底板上外露部分用手持砂轮机切断后取下。
断口切面均涂刷防锈漆做防锈处理。
第三章洞口安全防护
按安全文明施工方案中内容执行。
