串口协议
串口通讯协议
串口通讯协议1. 概述串口通讯是指通过串行接口进行数据传输的一种通讯方式。
在许多应用领域，包括物联网、嵌入式系统、工业自动化等，串口通讯被广泛使用。
为了实现不同设备之间的数据交换，通信双方需要事先约定一套规范，即串口通讯协议。
2. 串口基本概念在深入了解串口通讯协议之前，有必要先了解一些基本的串口概念。
•波特率（Baud Rate）：波特率指的是每秒传输的比特数，表示单位时间内串口传输的速度。
常见的波特率有9600、115200等。
•数据位（Data Bits）：数据位是指每个数据字节中实际所使用的位数。
通常有7位、8位两种选择。
•停止位（Stop Bits）：停止位是指在数据位之后，传输停止时所使用的位数。
常见的有1位、2位两种选择。
•校验位（Parity Bit）：校验位用于检测数据传输过程中是否发生错误。
可以选择奇校验、偶校验或无校验。
3. 常见串口通讯协议以下介绍了几种常见的串口通讯协议。
3.1 RS232RS232是一种广泛使用的串口通讯协议。
它规定了物理层和部分数据链路层的规范，包括电气特性、线缆连接、通信速率等。
RS232使用异步传输方式，每个字节包含一位起始位、7-8位数据位、可选的奇偶校验位和一个或多个停止位。
3.2 RS485RS485是一种多点共享、半双工的串口通讯协议。
它可以连接多个设备，实现多设备之间的通讯。
RS485使用差分信号传输，具有较高的抗干扰能力和传输距离。
3.3 MODBUSMODBUS是一种通讯协议，用于在不同设备之间进行数据传输。
该协议定义了一组通信规范，包括数据帧结构、功能码、寄存器地址等。
MODBUS常用于工业自动化领域，例如远程测控系统、PLC控制等。
4. 串口通讯协议的实现实现串口通讯协议通常需要进行以下步骤：•建立物理连接：首先，需要通过串口线将两个设备相连。
通常使用的是两根线，分别用于发送和接收数据。
•配置通信参数：在进行数据传输之前，需要确定合适的波特率、数据位、停止位和校验位等参数。
串口通信协议
串口通信协议1. 引言串口通信是一种常见的用于设备间数据传输的通信方式。
在许多嵌入式系统和电子设备中，串口通信被广泛应用。
为了确保设备间的数据传输顺利进行，需要定义一种协议来规定数据的格式和传输方式。
本文将介绍串口通信协议的基本原理和常用协议。
2. 串口通信原理串口通信是通过串行数据传输进行的，即逐个比特的传输数据。
数据在发送端经过串行转并行的过程，通过串口线路传输到接收端后再进行并行转串行的过程。
串口通信的核心是通过一对数据线（TX和RX）传输数据，常用的串口通信协议有RS232、RS485、UART等。
3. 串口通信协议的要素串口通信协议由以下几个要素组成：3.1. 数据帧数据帧是指在串口通信中传输的最小单位，一般由起始位、数据位、校验位和停止位组成。
起始位标志着数据传输的开始，数据位存储实际的数据信息，校验位用于数据的校验，停止位表示数据传输的结束。
3.2. 波特率波特率是指每秒钟传输的比特数，波特率越高，传输速度越快，但容易导致数据传输错误。
常见的波特率有9600、19200、38400等。
3.3. 校验方式校验方式用于检测数据传输过程中的错误，常见的校验方式有奇偶校验、偶校验、无校验等。
3.4. 控制流控制流用于控制数据的传输速率，常见的控制流有硬件流控和软件流控。
4. 常用的串口通信协议4.1. RS232RS232是一种串口通信协议，常用于计算机和外部设备之间的数据传输。
RS232协议使用一对差分信号线进行数据传输，信号范围为正负12V，支持半双工通信。
4.2. RS485RS485是一种串口通信协议，多用于多机通信系统。
RS485协议使用两条信号线进行数据传输，支持全双工通信。
4.3. UARTUART是一种简单的串口通信协议，常用于单片机和外部设备之间的数据传输。
UART协议没有硬件流控和校验功能，数据传输速率较低。
5. 串口通信的应用串口通信协议广泛应用于各种电子设备和嵌入式系统中，常见的应用包括：•与计算机进行数据传输：通过串口连接计算机和外部设备，实现数据的传输和通信。
串口 工业 协议
串口工业协议
串口工业协议，也称为串行通信协议，是指用于工业领域中串行通信传输数据的一种协议。
它规定了数据传输的格式、流程、控制信号等，使不同设备之间可以通过串口进行数据交换和通信。
常见的串口工业协议有以下几种：
1. MODBUS协议：MODBUS协议是一种通用的工业通信协议，用于在串行通信网络中传输数据。
它定义了数据结构、传输方式和通信协议等，常用于PLC、DCS等工业控制设备之间的
通信。
2. Profibus协议：Profibus协议是一种用于现场总线通信的工
业协议，广泛应用于自动化控制系统中。
它支持高速数据传输和多主从结构，可用于连接传感器、执行器等设备。
3. CAN协议：CAN协议是一种用于控制器局域网通信的协议，广泛应用于汽车、工业自动化等领域。
它具有高可靠性、实时性和抗干扰能力，适用于在高噪声环境下进行数据传输。
4. DeviceNet协议：DeviceNet协议是一种用于工业自动化设备间通信的协议，通常在现场总线网络中使用。
它定义了设备之间的数据传输方式和通信规范，可用于连接传感器、电机、阀门等设备。
这些串口工业协议在工业自动化控制系统中起到了重要的作用，提高了设备之间的互联互通和数据传输效率。

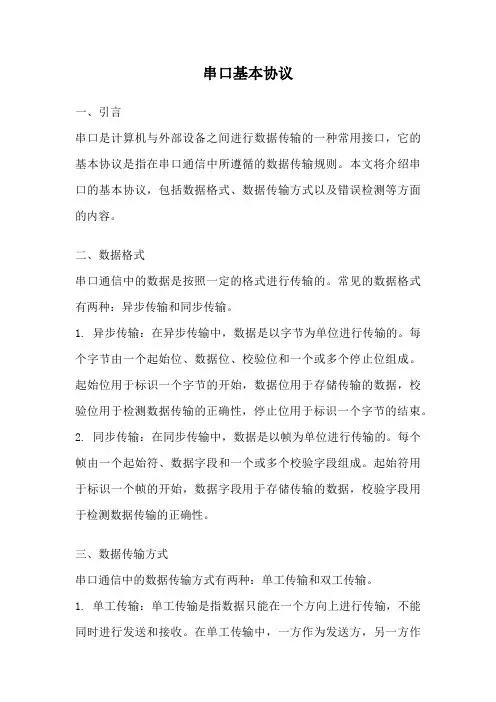

串口基本协议
串口基本协议一、引言串口是计算机与外部设备之间进行数据传输的一种常用接口，它的基本协议是指在串口通信中所遵循的数据传输规则。
本文将介绍串口的基本协议，包括数据格式、数据传输方式以及错误检测等方面的内容。
二、数据格式串口通信中的数据是按照一定的格式进行传输的。
常见的数据格式有两种：异步传输和同步传输。
1. 异步传输：在异步传输中，数据是以字节为单位进行传输的。
每个字节由一个起始位、数据位、校验位和一个或多个停止位组成。
起始位用于标识一个字节的开始，数据位用于存储传输的数据，校验位用于检测数据传输的正确性，停止位用于标识一个字节的结束。
2. 同步传输：在同步传输中，数据是以帧为单位进行传输的。
每个帧由一个起始符、数据字段和一个或多个校验字段组成。
起始符用于标识一个帧的开始，数据字段用于存储传输的数据，校验字段用于检测数据传输的正确性。
三、数据传输方式串口通信中的数据传输方式有两种：单工传输和双工传输。
1. 单工传输：单工传输是指数据只能在一个方向上进行传输，不能同时进行发送和接收。
在单工传输中，一方作为发送方，另一方作为接收方。
2. 双工传输：双工传输是指数据可以在两个方向上同时进行传输，可以同时发送和接收。
在双工传输中，双方可以同时充当发送方和接收方。
四、错误检测为了确保数据传输的可靠性，串口通信中通常采用一些错误检测机制。
常用的错误检测机制有奇偶校验和循环冗余校验（CRC）。
1. 奇偶校验：奇偶校验是指在数据传输过程中，发送方会在每个字节的最高位上添加一个奇偶校验位，用于检测数据中的错误。
接收方会根据接收到的数据和校验位进行校验，如果校验结果与发送方的校验位不一致，则表示数据传输出错。
2. 循环冗余校验（CRC）：CRC是一种更为复杂的错误检测机制，它通过对数据进行多项式除法运算来计算出一个校验码。
发送方将数据和校验码一起发送给接收方，接收方在接收到数据后进行相同的多项式除法运算，并将结果与接收到的校验码进行比较，如果不一致，则表示数据传输出错。
串口协议有哪几种
串口协议有哪几种
串口协议是一种用于在计算机和外设之间进行数据通信的协议。
常见的串口协议有以下几种：
1. RS-232：RS-232是最早的一种串口协议，用于在计算机和外设之间通过串口进行通信。
它规定了通信的电气特性、物理连接、数据传输格式等。
2. RS-485：RS-485是一种多点通信协议，可以在一个总线上连接多个设备进行通信。
与RS-232相比，RS-485具有更长的传输距离和更高的传输速率。
3. RS-422：RS-422也是一种多点通信协议，类似于RS-485，但RS-422只支持全双工通信，而不支持半双工通信。
4. Modbus：Modbus是一种串口通信协议，广泛应用于工业自动化领域。
它支持点对点和多点通信，可以通过串口或网络进行数据传输。
5. SPI：SPI是一种同步串行通信协议，常用于将计算机与外设等短距离连接。
它使用4根信号线进行通信，包括时钟线、数据线、主从选择线和片选线。
6. I2C：I2C是一种串行通信协议，常用于连接计算机和外设。
它使用2根信号线进行通信，包括时钟线和数据线。
这些串口协议具有不同的特点和适用范围，可以根据具体应用选择合适的协议。
串口通信协议
串口通信协议协议名称：串口通信协议一、协议目的本协议旨在规范串口通信的数据传输格式和通信机制，确保串口设备之间的稳定和可靠的数据交换。
二、协议范围本协议适合于使用串口进行数据通信的设备，包括但不限于计算机、嵌入式系统、传感器、控制器等。
三、协议要求1. 数据帧格式：采用异步串行通信方式，数据传输采用字节为单位，每一个数据帧包括起始位、数据位、校验位和住手位。
2. 波特率：协议支持多种波特率，包括但不限于9600、19200、38400、57600、115200等。
3. 数据位：支持数据位的设置，包括但不限于5位、6位、7位、8位。
4. 奇偶校验位：支持奇偶校验位的设置，包括但不限于无校验、奇校验、偶校验。
5. 住手位：支持住手位的设置，包括但不限于1位、1.5位、2位。
6. 数据传输方式：支持全双工和半双工两种传输方式。
7. 数据流控制：协议支持硬件流控和软件流控两种方式，可根据实际需求选择。
8. 错误处理：协议要求设备在接收到错误数据时能够进行错误处理，包括但不限于丢弃错误数据、重新请求数据等。
四、协议内容1. 数据帧格式- 起始位：1个起始位，表示数据帧的开始。
- 数据位：根据实际需求设置数据位长度。
- 校验位：1个校验位，用于校验数据的正确性。
- 住手位：根据实际需求设置住手位长度。
2. 数据传输- 数据传输采用点对点的方式，每一个设备都有惟一的地址。
- 发送方将数据按照数据帧格式发送给接收方，接收方在接收到完整的数据帧后进行解析。
- 发送方和接收方在传输前需要进行波特率、数据位、奇偶校验位、住手位等参数的商议。
3. 错误处理- 发送方在发送数据时，如果发现数据错误，应即将住手发送，并进行错误处理。
- 接收方在接收到错误数据时，应即将通知发送方，并进行错误处理。
- 错误处理方式可以根据实际需求进行定义，例如重新请求数据、丢弃错误数据等。
五、协议实施1. 设备创造商应根据本协议的要求设计和创造串口设备，并确保设备符合本协议的规范。
串口通信协议文件后缀
串口通信协议文件后缀摘要：1.引言2.串口通信协议简介3.常见的串口通信协议文件后缀4.总结正文：【引言】串口通信协议是电子设备之间进行数据传输的一种方式，广泛应用于各种电子设备和计算机之间的通信。
为了方便管理和识别，串口通信协议的文件通常以特定的后缀名来表示。
本文将为您介绍一些常见的串口通信协议文件后缀。
【串口通信协议简介】串口通信协议是一种异步通信方式，数据是按位进行传输的。
它包括起始位、数据位、奇偶校验位和停止位等。
串口通信协议有很多种，如RS-232、RS-485、I2C、SPI等。
每种协议都有其特点和应用场景。
【常见的串口通信协议文件后缀】1.RS-232：.txt、.csvRS-232是一种串行通信接口标准，常用于计算机和外部设备之间的通信。
RS-232文件通常以文本或逗号分隔值（CSV）格式存储，方便数据分析和处理。
2.RS-485：.rs485RS-485是一种串行通信协议，支持多主控制器和多个从设备之间的通信。
RS-485文件通常以.rs485后缀名表示，包含设备之间的通信数据。
3.I2C：.i2cI2C（Inter-Integrated Circuit）是一种串行通信总线，主要用于低速通信。
I2C文件通常以.i2c后缀名表示，包含I2C总线上的通信数据。
4.SPI：.spiSPI（Serial Peripheral Interface）是一种串行外设接口，用于高速通信。
SPI文件通常以.spi后缀名表示，包含SPI总线上的通信数据。
【总结】本文介绍了串口通信协议文件的一些常见后缀，包括RS-232、RS-485、I2C和SPI等。
了解这些后缀有助于更好地管理和识别串口通信协议文件。
串口通信协议
串口通信协议协议名称：串口通信协议1. 引言串口通信协议是一种用于在计算机和外部设备之间进行数据传输的标准化协议。
本协议旨在规定串口通信的数据格式、传输速率、错误检测和纠正机制等方面的要求，以确保可靠的数据传输和互操作性。
2. 范围本协议适用于使用串行通信接口进行数据传输的各类设备，包括但不限于计算机、嵌入式系统、传感器、执行器等。
3. 术语和定义3.1 串口：指用于串行数据传输的计算机接口，常见的串口标准包括RS-232、RS-485等。
3.2 波特率：指串口通信中的数据传输速率，单位为波特（bps）。
3.3 数据帧：指串口通信中的数据单元，包含起始位、数据位、校验位和停止位等信息。
3.4 奇偶校验：指用于检测和纠正传输过程中出现的错误的校验机制。
4. 通信参数4.1 波特率：通信双方协商确定的数据传输速率，常见的波特率包括9600、19200、38400等。
4.2 数据位：每个数据帧中用于传输数据的位数，常见的数据位数包括8位、7位等。
4.3 奇偶校验：用于检测和纠正传输过程中出现的错误，常见的奇偶校验方式包括奇校验、偶校验、无校验等。
4.4 停止位：用于标识数据帧的结束，常见的停止位数包括1位、2位等。
5. 数据格式5.1 起始位：每个数据帧的起始位置，用于同步数据传输。
5.2 数据位：每个数据帧中用于传输数据的位数。
5.3 奇偶校验位：用于校验数据传输过程中的错误。
5.4 停止位：用于标识数据帧的结束。
6. 错误检测和纠正6.1 奇偶校验：接收端通过校验位对接收到的数据进行校验，以检测传输过程中的错误。
6.2 重传机制：当发生错误时，发送端将重新发送数据帧，以确保数据的正确传输。
7. 传输协议7.1 数据传输流程：发送端将数据按照数据帧格式进行封装，通过串口发送给接收端，接收端将接收到的数据帧进行解析和处理。
7.2 数据传输控制：发送端和接收端通过握手信号进行数据传输的控制和同步。
8. 安全性8.1 数据加密：对敏感数据进行加密处理，以确保数据的安全性。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
串口协议所谓通信协议是指通信双方的一种约定。
约定包括对数据格式、同步方式、传送速度、传送步骤、检纠错方式以及控制字符定义等问题做出统一规定，通信双方必须共同遵守。
因此，也叫做通信控制规程，或称传输控制规程，它属于ISO'S OSI七层参考模型中的数据链路层。
目前，采用的通信协议有两类：异步协议和同步协议。
同步协议又有面向字符和面向比特以及面向字节计数三种。
其中，面向字节计数的同步协议主要用于DEC公司的网络体系结构中。
一、物理接口标准1.串行通信接口的基本任务（1）实现数据格式化：因为来自CPU的是普通的并行数据，所以，接口电路应具有实现不同串行通信方式下的数据格式化的任务。
在异步通信方式下，接口自动生成起止式的帧数据格式。
在面向字符的同步方式下，接口要在待传送的数据块前加上同步字符。
（2）进行串－并转换：串行传送，数据是一位一位串行传送的，而计算机处理数据是并行数据。
所以当数据由计算机送至数据发送器时，首先把串行数据转换为并行数才能送入计算机处理。
因此串并转换是串行接口电路的重要任务。
（3）控制数据传输速率：串行通信接口电路应具有对数据传输速率——波特率进行选择和控制的能力。
（4）进行错误检测：在发送时接口电路对传送的字符数据自动生成奇偶校验位或其他校验码。
在接收时，接口电路检查字符的奇偶校验或其他校验码，确定是否发生传送错误。
（5）进行TTL 与EIA电平转换：CPU 和终端均采用TTL电平及正逻辑，它们与EIA采用的电平及负逻辑不兼容，需在接口电路中进行转换。
（6）提供EIA-RS-232C 接口标准所要求的信号线：远距离通信采用MODEM 时，需要9根信号线；近距离零MODEM 方式，只需要3 根信号线。
这些信号线由接口电路提供，以便与MODEM 或终端进行联络与控制。
2、串行通信接口电路的组成为了完成上述串行接口的任务，串行通信接口电路一般由可编程的串行接口芯片、波特率发生器、EIA 与TTL 电平转换器以及地址译码电路组成。
其中，串行接口芯片，随着大规模继承电路技术的发展，通用的同步(USRT)和异步（UART）接口芯片种类越来越多，如下表所示。
它们的基本功能是类似的，都能实现上面提出的串行通信接口基本任务的大部分工作，且都是可编程的。
才用这些芯片作为串行通信接口电路的核心芯片，会使电路结构比较简单。
3.有关串行通信的物理标准为使计算机、电话以及其他通信设备互相沟通，现在，已经对串行通信建立了几个一致的概念和标准，这些概念和标准属于三个方面：传输率，电特性，信号名称和接口标准。
1、传输率：所谓传输率就是指每秒传输多少位，传输率也常叫波特率。
国际上规定了一个标准波特率系列，标准波特率也是最常用的波特率，标准波特率系列为110、300、600、1200、4800、9600 和19200。
大多数CRT 终端都能够按110 到9600范围中的任何一种波特率工作。
打印机由于机械速度比较慢而使传输波特率受到限制，所以，一般的串行打印机工作在110 波特率，点针式打印机由于其内部有较大的行缓冲区，所以可以按高达2400波特的速度接收打印信息。
大多数接口的接收波特率和发送波特率可以分别设置，而且，可以通过编程来指定。
2、RS-232-C标准：RS-232-C 标准对两个方面作了规定，即信号电平标准和控制信号线的定义。
RS-232－C 采用负逻辑规定逻辑电平，信号电平与通常的TTL电平也不兼容，RS-232-C 将-5V～-15V 规定为“1”，+5V～+15V规定为“0”。
图1是TTL 标准和RS-232-C标准之间的电平转换。
二、软件协议1.OSI协议和TCP/IP协议（1）OSI 协议OSI 七层参考模型不是通讯标准，它只给出一个不会由于技术发展而必须修改的稳定模型，使有关标准和协议能在模型定义的范围内开发和相互配合。
一般的通讯协议只符合OSI 七层模型的某几层，如： EIA-RS-232-C：实现了物理层。
IBM 的SDLC（同步数据链路控制规程）：数据链路层。
ANSI 的ADCCP（先进数据通讯规程）：数据链路层IBM 的BSC（二进制同步通讯协议）：数据链路层。
应用层的电子邮件协议SMTP只负责寄信、POP3 只负责收信。
（2）TCP/IP协议实现了五层协议。
（1）物理层：对应OSI 的物理层。
（2）网络接口层：类似于OSI的数据链路层。
（3）Internet 层：OSI 模型在Internet 网使用前提出，未考虑网间连接。
（4）传输层：对应OSI 的传输层。
（5）应用层：对应OSI 的表示层和应用层。
2.串行通信协议串行通信协议分同步协议和异步协议。
（1）异步通信协议的实例——起止式异步协议特点与格式：起止式异步协议的特点是一个字符一个字符传输，并且传送一个字符总是以起始位开始，以停止位结束，字符之间没有固定的时间间隔要求。
其格式如图3 所示。
每一个字符的前面都有一位起始位（低电平，逻辑值0），字符本身有5～7 位数据位组成，接着字符后面是一位校验位（也可以没有校验位），最后是一位，或意味半，或二位停止位，停止位后面是不定长度的空闲位。
停止位和空闲位都规定为高电平（逻辑值），这样就保证起始位开始处一定有一个下跳沿。
从图中可以看出，这种格式是靠起始位和停止位来实现字符的界定或同步的，故称为起始式协议。
传送时，数据的低位在前，高位在后，图4 表示了传送一个字符E 的ASCAII码的波形1010001。
当把它的最低有效位写到右边时，就是E 的ASCII码1000101=45H。
起／止位的作用：起始位实际上是作为联络信号附加进来的，当它变为低电平时，告诉收方传送开始。
它的到来，表示下面接着是数据位来了，要准备接收。
而停止位标志一个字符的结束，它的出现，表示一个字符传送完毕。
这样就为通信双方提供了何时开始收发，何时结束的标志。
传送开始前，发收双方把所采用的起止式格式（包括字符的数据位长度，停止位位数，有无校验位以及是奇校验还是偶校验等）和数据传输速率作统一规定。
传送开始后，接收设备不断地检测传输线，看是否有起始位到来。
当收到一系列的“1”（停止位或空闲位）之后，检测到一个下跳沿，说明起始位出现，起始位经确认后，就开始接收所规定的数据位和奇偶校验位以及停止位。
经过处理将停止位去掉，把数据位拼装成一个并行字节，并且经校验后，无奇偶错才算正确的接收一个字符。
一个字符接收完毕，接收设备有继续测试传输线，监视“0”电平的到来和下一个字符的开始，直到全部数据传送完毕。
由上述工作过程可看到，异步通信是按字符传输的，每传输一个字符，就用起始位来通知收方，以此来重新核对收发双方同步。
若接收设备和发送设备两者的时钟频率略有偏差，这也不会因偏差的累积而导致错位，加之字符之间的空闲位也为这种偏差提供一种缓冲，所以异步串行通信的可靠性高。
但由于要在每个字符的前后加上起始位和停止位这样一些附加位，使得传输效率变低了，只有约80%。
因此，起止协议一般用在数据速率较慢的场合（小于19.2kbit/s）。
在高速传送时，一般要采用同步协议。
（2）面向字符的同步协议特点与格式：这种协议的典型代表是IBM公司的二进制同步通信协议(BSC）。
它的特点是一次传送由若干个字符组成的数据块，而不是只传送一个字符，并规定了10 个字符作为这个数据块的开头与结束标志以及整个传输过程的控制信息，它们也叫做通信控制字。
由于被传送的数据块是由字符组成，故被称作面向字符的协议。
特定字符（控制字符）的定义：由上面的格式可以看出，数据块的前后都加了几个特定字符。
SYN是同步字符(synchronous Character），每一帧开始处都有SYN，加一个SYN的称单同步，加两个SYN的称双同步设置同步字符是起联络作用,传送数据时,接收端不断检测,一旦出现同步字符,就知道是一帧开始了。
接着的SOH 是序始字符（Start Of Header），它表示标题的开始。
标题中包括院地址、目的地址和路由指示等信息。
STX是文始字符(StartOf Text），它标志着传送的正文（数据块）开始。
数据块就是被传送的正文内容，由多个字符组成。
数据块后面是组终字符ETB（End Of Transmission Block）或文终字符ETX(EndOf Text)，其中ETB用在正文很长、需要分成若干个分数据块、分别在不同帧中发送的场合，这时在每个分数据块后面用文终字符ETX。
一帧的最后是校验码，它对从SOH 开始到ETX（或ETB）字段进行校验，校验方式可以是纵横奇偶校验或CRC。
另外，在面向字符协议中还采用了一些其他通信控制字，它们的名称如下表所示：数据透明的实现：面向字符的同步协议，不象异步起止协议那样，需要在每个字符前后附加起始和停止位，因此，传输效率提高了。
同时，由于采用了一些传输控制字，故增强了通信控制能力和校验功能。
但也存在一些问题，例如，如何区别数据字符代码和特定字符代码的问题，因为在数据块中完全有可能出现与特定字符代码相同的数据字符，这就会发生误解。
比如正文有个与文终字符ETX 的代码相同的数据字符，接收端就不会把它当作为普通数据处理，而误认为是正文结束，因而产生差错。
因此，协议应具有将特定字符作为普通数据处理的能力，这种能力叫做“数据透明”。
为此，协议中设置了转移字符DLE(Data LinkEscape)。
当把一个特定字符看成数据时，在它前面要加一个DLE，这样接收器收到一个DLE就可预知下一个字符是数据字符，而不会把它当作控制字符来处理了。
DLE 本身也是特定字符，当它出现在数据块中时，也要在它前面加上另一个DLE。
这种方法叫字符填充。
字符填充实现起来相当麻烦，且依赖于字符的编码。
正是由于以上的缺点，故又产生了新的面向比特的同步协议。
（3）面向比特的同步协议特点与格式：面向比特的协议中最具有代表性的是IBM的同步数据链路控制规程SDLC （Synchronous Data Link Control),国际标准化组织ISO(International StandardOrganization）的高级数据链路控制规程HDLC（High Level Data link Control),美国国家标准协会(Americal National Standard Institute)的先进数据通信规程ADCCP(AdvancedData Communication Control Procedure)。
这些协议的特点是所传输的一帧数据可以是任意位，而且它是靠约定的位组合模式，而不是靠特定字符来标志帧的开始和结束，故称“面向比特”的协议。
这中协议的一般帧格式如图5所示：帧信息的分段：由图5 可见，SDLC/HDLC的一帧信息包括以下几个场(Filed），所有场都是从有效位开始传送。
