5.5双块式无砟道床施工
5.5.1施工方案
双块式轨枕在轨枕预制厂预制完成后运输至施工工地。
双块式无砟轨道水硬性材料支承层采用电脑控制、自动导向的滑模摊铺机摊铺施工，自卸式卡车运输，挖掘机配合布料。底座和道床板混凝土采用模筑施工方案。混凝土采用自动称量的拌和站集中生产，混凝土罐车运输供应，现场泵送的施工方案。
现场轨道铺设采用与设计同轨型的25m长定尺轨作为工具轨及与设计相同扣件作为工具扣件组装轨排施工。采用汽车运输轨枕、钢筋等材料沿线卸存，采用2台轮胎式龙门吊吊散轨枕和工具轨，现场组装轨排。采用进口的初调和精调设备调整轨排，GRP1000型轨道测量系统进行轨排精调定位后浇筑道床板混凝土的施工方案。
对于工后沉降、徐变监测及技术评估不能满足铺设无砟轨道要求的地段，施工时跳过该地段，待其沉降满足要求后再进行施工。
5.5.2施工方法及工艺
在车站路基施工后沉降满足设计要求并经过评估后，方可进行无砟轨道施工。路基地段支承层采用混凝土运输车运送混凝土，滑模摊铺机摊铺或人工模筑方法施工；待路基段支承层施工完成后，开始运卸工具轨、双块式轨枕、钢筋等施工材料，然后用跨线轮胎式龙门吊和专用吊具工地散布轨枕、组装工具轨轨排，用轨排粗调机粗调轨排、布筋、立模、精调轨排、接地与绝缘测试、浇筑道床板混凝土的流水作业方法进行无砟轨道施工。
双块式轨枕无砟轨道施工总流程见下页图。
5.5.2.1路基的竣工检查和评估
无砟轨道施工前，必须按照无砟轨道铺设标准进行路基轨下基础的质量评估，确保工后沉降、徐变监测及技术评估满足标准要求,具备条件后方可铺设无砟轨道。
路基填筑完成或施加预压荷载后，保证规定时间的沉降观测和调整期，确
定工后沉降评估合格。逐项核对过渡段施工记录和检查报告，验算桥路与隧路分界点过渡段、路基与横向结构物和路堤与路堑过渡段的沉降差异。
基床表层的地基系数K30≥190MPa/m，孔隙率n＜18%，变形系数EV2≥120MPa/m。经工后沉降和沉降差异评估分析，当路基工后沉降一般地段不大于30mm，不均匀沉降在长度20m以内不大于20mm，差异沉降错台5mm，沉降差异所造成的折角应小于1/1000时，方可铺设无砟轨道。
1)支承层施工
路基评估合格后方可进行水硬性支承层的施工。
铺设水泥胶接混合料支承层采用滑模摊铺机进行摊铺,采用C15混凝土支承层则采用人工立模现浇整平捣实的方法施工。作业主要内容包括：准备工作、清理及放样、模板支立、运输布料、摊铺或浇筑混凝土、养护、切缝、销钉埋设。施工工艺见下页“模筑法施工工艺流程图”。
（1）准备工作
路基线下工程验收及沉降评估完成后，复测表面高程。超过允许值时，应按相关规定进行处理。通过试验段检验施工配合比，确定摊铺机工艺参数。
（2）清理及放样
将路基表面清扫干净，用水润湿。施工放样出支承层边线，每隔10 m打上钢钎，并在钢钎上用红油漆标上支撑层顶面高程位置。设置摊铺机走行引导线等，或根据放样出的边线，支立两侧模板。再次测量复核模板位置和高程。
（3）运输及布料
利用自卸车向滑模摊铺机直接喂料，或将混合料倾倒在基床表面，利用挖掘机配合布料。模筑时利用混凝土运输车运送C15混凝土。
（4）摊铺作业或浇筑混凝土
首次摊铺前，对摊铺机位置、几何参数和机架水平度进行调整，并空机走行5～10m确认后方可开始摊铺，摊铺5m后，检测摊铺出的支承层质量，合格后可继续施工，应匀速连续滩铺，根据供料情况、材料性能和施工地段，确定摊铺速度，一般控制在1.5～1.8m/min。浇筑混凝土时，混凝土入模后，首先用振动棒振捣混凝土，然后用三轴振动梁振动表面并整平。混凝土初凝前，应拉毛处理。超高段施工时，坍落度宜控制在100～120 mm，以防止混凝土向内侧漫
流。
（5）拉毛整修
支承层施工后，在初凝前完成拉毛处理。表面及边角有缺陷的部分应进行修补处理。
（6）养护及拆模
支承层铺设后，应及时覆盖洒水养护，洒水量应保证支承层表面始终处于湿润状态，拆模时间不小于3d ，养护时间不少于7d ，湿度较小或气温较低时增加养护时间。
初期进场测量程序 施工点放样 高程控制 运送混合料或混凝土 混合料摊铺或混凝土浇筑 放样测量 养 护 表面清洁与完工测量 安装模板 对基面进行喷水处理 拆除模板 修整及拉毛 切 缝 目视检查表面状态 模筑法施工工艺
（7）切缝
支承层达到设计强度的30%时，进行切缝施工，释放表面应力。切缝深度不小于厚度的1/3，宽度控制在5～8 mm，气温低于20℃时，每5 m一道；气温大于20℃时，每4 m切一道。将残留在切缝内的泥浆等残渣用高压水冲洗干净。
（8）销钉埋设
在过渡段范围内的路基支承层上按设计标出销钉位置，然后钻孔。钻孔时控制好销钉孔的垂直度及孔径，在超高段，销钉孔同样要垂直于支承层。用高压风将孔内灰尘及钻渣吹净，填充植筋胶，将销钉植入孔内。埋设好的销钉在12小时内不得碰撞。销钉设计如右图。
（9）模筑混凝土施工要求
A)根据CPⅢ控制点测设混凝土支承层模板线，并用墨线现场弹出模板边线位置。模板采用360mm×1200mm钢模，应支立牢固、可靠，并应符合下表中的规定：
模板安装允许偏差和检验方法
序号检查项目允许偏差
（mm）
检验方法
1 中线位置10 全站仪
2 顶面高程+2，-5水准仪
3 内侧宽度+10，0 尺量
支承层外形尺寸允许偏差及检验方法
序号检查项目允许偏
差（mm）检验方法
1 厚度±20 尺测
2 中线位置10 全站仪
3 宽度＋15，0 尺测
4 顶面高程+5，-1
5 水准仪
5 平整度10/3m 3m直尺
B）支承层采用C15混凝土并由拌合站拌制，拌合完成后由灌车运送至施工现场。
C）混凝土原材料应符合相关规定，原材料的进场检验合格后，正式施工前2个月应进行配合比实验。
D）同一配合比每班次应取检验试件至少一组，抗压强度应符合设计要求。
E）施工时的环境温度不应低于+5℃；支承层完成后的前7天内如有霜冻，支承层必须采取防护措施。
F）支承层施工前应对路基表面进行清洁，洒水湿润，并至少保湿2h。
G）一般情况下，支承层施工完成后，应沿线路方向每5m应设置一道加缝，缝深至少105mm，宽不大于5mm。当在气温高于20℃条件下施工时，每隔4m进行切割。切缝应在支承层硬化前进行，最迟不得超过浇筑后12h。
H）混凝土支承层施工完成后，支承层顶面应平整，其表面平整度应达到15mm/4m，高程误差为+5，-15mm。
I）支承层混凝土在浇筑完成后应洒水并覆盖养护。养护时间一般不宜少于7天。侧模应在混凝土强度达到2.5MPa以上，其表面及棱角不因拆模而受损时，方可拆模。
5.5.2.2 施工通道
本标段无砟轨道施工时，充分利用沿线便道运输无砟轨道材料，直接运输到现场卸存。桥上轨道材料在有条件时，倒运到桥下采用汽车吊吊放到桥上。路基上道床板、桥上底座和道床板的混凝土在有条件的地方，首先选用路基坡脚处和桥下便道采用混凝土罐车运输和汽车泵直接泵送入模。为方便施工，调查沿线施工便道情况，必要时增设施工便道，保证每隔2～3km线路与施工便道连通。无砟轨道施工安排先进行左线施工、右线作为通道，施工右线时的通道利用左线已成型的支承层顶面或已成型的道床板表面，必要时采用两线间填道碴以利于运输车辆走行，并保护已成型道床板和轨枕不受损坏。便道位置预留的25m轨道待本施工段完成进入下一施工段前安排进行施工。
5.5.2.3 路基支承层、桥面保护层及凸台施工
1）支承层施工
路基评估合格后方可进行水硬性支承层的施工。
铺设水泥胶接混合料支承层采用滑模摊铺机进行摊铺，采用C15混凝土支承层则采用人工立模现浇整平捣实的方法施工。作业主要内容包括：准备工作、清理及放样、模板支立、运输布料、摊铺或浇筑混凝土、养护、切缝、销钉埋设。施工工艺见下页“模筑法施工工艺流程图”。
（A ）准备工作
路基线下工程验收及沉降评估完成后，复测表面高程。超过允许值时，应按相关规定进行处理。通过试验段检验施工配合比，确定摊铺机工艺参数。
（B ）清理及放样
将路基表面清扫干净，用水润湿。施工放样出支承层边线，每隔10 m 打上钢钎，并在钢钎上用红油漆标上支撑层顶面高程位置。设置摊铺机走行引导线等，或根据放样出的边线，支立两侧模板。再次测量复核模板位置和高程。
（C ）运输及布料 利用自卸车向滑模摊铺机直接喂料，或将混合料倾倒在基床表面，利用挖初期进场测量程序 施工点放样 高程控制 运送混合料或混凝土 混合料摊铺或混凝土浇筑 放样测量 养 护 表面清洁与完工测量 安装模板 对基面进行喷水处理 拆除模板 修整及拉毛 切 缝 目视检查表面状态 模筑法施工工艺流程图
掘机配合布料。模筑时利用混凝土运输车运送C15混凝土。
（D）摊铺作业或浇筑混凝土
首次摊铺前，对摊铺机位置、几何参数和机架水平度进行调整，并空机走行5～10m确认后方可开始摊铺，摊铺5m后，检测摊铺出的支承层质量，合格后可继续施工，应匀速连续滩铺，根据供料情况、材料性能和施工地段，确定摊铺速度，一般控制在1.5～1.8m/min。浇筑混凝土时，混凝土入模后，首先用振动棒振捣混凝土，然后用三轴振动梁振动表面并整平。混凝土初凝前，应拉毛处理。超高段施工时，坍落度宜控制在100～120 mm，以防止混凝土向内侧漫流。
（E）拉毛整修
支承层施工后，在初凝前完成拉毛处理。表面及边角有缺陷的部分应进行修补处理。
（F）养护及拆模
支承层铺设后，应及时覆盖洒水养护，洒水量应保证支承层表面始终处于湿润状态，拆模时间不小于3d，养护时间不少于7d，湿度较小或气温较低时增加养护时间。
（G）切缝
支承层达到设计强度的30%时，进行切缝施工，释放表面应力。切缝深度不小于厚度的1/3，宽度控制在5～8mm，气温低于20℃时，每5m一道；气温大于20℃时，每4m切一道。将残留在切缝内的泥浆等残渣用高压水冲洗干净。
（H）销钉埋设
在过渡段范围内的路基支承层上按设计标出销
钉位置，然后钻孔。钻孔时控制好销钉孔的垂直度
及孔径，在超高段，销钉孔同样要垂直于支承层。
用高压风将孔内灰尘及钻渣吹净，填充植筋胶，将
销钉植入孔内。埋设好的销钉在12小时内不得碰
撞。销钉设计如右图。
（I）模筑混凝土施工要求
A）根据CPⅢ控制点测设混凝土支承层模板线，并用墨线现场弹出模板边线
位置。
模板采用360mm×1200mm钢模，应支立牢固、可靠，并应符合下表中的规定：
模板安装允许偏差和检验方法
序号检查项
目
允许偏差
（mm）
检验方
法
1 中线位
置
10 全站仪
2 顶面高
程
+2，-5水准仪
3 内侧宽
度
+10，0 尺量支承层外形尺寸允许偏差及检验方法
序号检查项
目
允许偏差
（mm）
检验方
法
1 厚度±20 尺测
2 中线位
置
10 全站仪
3 宽度＋15，0 尺测
4 顶面高
程
+5，-15 水准仪
5 平整度10/3m 3m直尺
B）支承层采用C15混凝土并由拌合站拌制，拌合完成后由灌车运送至施工现场。
C）混凝土原材料应符合相关规定，原材料的进场检验合格后，正式施工前
2个月应进行配合比实验。
D）同一配合比每班次应取检验试件至少一组，抗压强度应符合设计要求。
E）施工时的环境温度不应低于+5℃；支承层完成后的前7天内如有霜冻，支承层必须采取防护措施。
F）支承层施工前应对路基表面进行清洁，洒水湿润，并至少保湿2h。
G）一般情况下，支承层施工完成后，应沿线路方向每5m应设置一道加缝，缝深至少105mm，宽不大于5mm。当在气温高于20℃条件下施工时，每隔4m进行切割。切缝应在支承层硬化前进行，最迟不得超过浇筑后12h。
H）混凝土支承层施工完成后，支承层顶面应平整，其表面平整度应达到15mm/4m，高程误差为+5，-15mm。
I）支承层混凝土在浇筑完成后应洒水并覆盖养护。养护时间一般不宜少于7天。侧模应在混凝土强度达到2.5MPa以上，其表面及棱角不因拆模而受损时，方可拆模。
2）桥面保护层及凸台施工
桥上双块式无砟轨道的道床板下设置C40钢筋混凝土保护层，每块道床板范围内设置三个限位凸台，道床板与保护层之间设置4mm厚聚丙烯土工布中间层。在桥梁混凝土保护层中心沿线路纵向设置伸缩缝，并用聚氨酯密封胶填充。
（A）混凝土保护层及凸台施工工艺
A）混凝土保护层施工前应对桥面进行验收，桥面应满足铺设无砟轨道的要求，其顶面应平整，高程误差为±10mm。
B）混凝土保护层施工前应对桥梁表面进行清洁。
C）首先按设计图纸安放保护层钢筋网及凸台钢筋网并绑扎，然后对纵向接地钢筋的交叉点和搭接点按相关要求进行焊接，最后将保护层接地钢筋与防撞墙预留接地钢筋进行焊接。
D）混凝土浇筑前2小时应洒水湿润，桥面不得有明水。
E）分段进行保护层混凝土连续均匀浇灌，混凝土保护层抹面时，应严格按设计进行高程控制，只有达到设计强度的70%以后才能进行凸台混凝土的施工作业。
F）凸台施工前对凸台范围内混凝土表面进行清洁，并预先湿润。
G）架立凸台模板，浇灌凸台混凝土时应防止对模板的撞击，达到设计强度的70%以上后才能铺设中间层和安装弹性垫板。
H）混凝土保护层顶面应非常平整，其平整度要求为6mm/4m，保护层和凸台顶面的高程误差为﹢0mm，﹣5mm。凸台厚度不应不小于130mm，其长度和宽度误差应为﹢0mm，﹣5mm。
I）在混凝土保护层及凸台顶面铺设4mm厚聚丙烯土工布时，土工布接缝应与轨道方向垂直，采用对接方式并用胶带粘贴，应注意不能出现折叠和重叠。铺设土工布时，其边缘应比道床板宽出20cm，在土工布边缘处采取固定措施。
J）根据设计在凸台周围安装橡胶垫板和泡沫板，并用胶带纸封闭所有间隙。
（B）施工要求
A）施工前要对桥面的状态进行检查、现场设置进路便道，以及其它技术准备工作等。
B）在进行桥梁凸台施工前，按照《客运专线铁路桥涵工程施工质量验收暂行标准》规定的项目，全面进行检查验收，并等待桥梁上拱度变化基本完成后进行无砟道床施工，确保满足双块式无砟道床施工的要求。
C）在桥面保护层上绑扎钢筋，按桥梁凸台尺寸立模，浇筑凸台混凝土并养生，表面设1.5％横向按排水坡。该层混凝土施工采用混凝土罐车直接抵达浇筑点浇筑混凝土施工，洒水后覆盖湿布养护。混凝土凸台施工应符合下列规定：（a）凸台范围内梁面应凿毛，并冲洗干净，无积水。对桥面预埋钢筋应进行整理和除锈。
（b）按设计要求布设钢筋，并与桥面预埋钢筋绑扎成一体。
（c）根据CPⅢ控制点测设混凝土凸台模板线，并用墨线现场弹出模板边线位置。模板采用钢模或木模，应支立牢固、可靠。
（d）按照设计要求和混凝土道床板设置计划表，在桥面组立模板。立模时应准确定位凸台的模板位置高程，立模完成后，会同监理进行隐蔽工程检查，确认无误后方可浇筑混凝土。
（e）凸台模板安装的位置及长、宽、高程允许偏差±3。
D）混凝土现场浇筑应符合下列规定：
（a）混凝土用原材料、拌制、运输、浇筑及钢筋连接、安装等均应符合《铁
路混凝土工程施工质量验收补充标准》（铁建设［2005］160号）和现行《铁路混凝土工程施工技术指南》（TZ210）有关规定。
（b）当工地昼夜平均气温连续3d低于+5℃或最低气温低于-3℃时，应采取冬期施工措施，混凝土的入模温度不应低于5℃；当工地昼夜平均气温高于30℃时，应采取夏期施工措施，混凝土入模时的温度不宜超过30℃。
（c）混凝土应由统一的拌合站集中供应，罐车运输，每车混凝土均做坍落度检查，坍落度应满足设计要求。
（d）拌制混凝土必须按配合比准确称量。混凝土在拌制过程中和浇筑前要严格控制坍落度，每班测定不少于2次。
（e）混凝土的强度等级必须符合设计要求。混凝土浇筑时，应留取强度检验试件。同一配合比每班次应至少取一组检验试件。
（f）每块凸台混凝土均应一次连续浇筑完成，不得中断
（g）混凝土施工模板应内侧面平整，模板间接缝严密，模板和支撑有足够的强度、刚度和稳定性，模板与混凝土的接触面必须清理干净，并涂刷隔离剂。侧模应在混凝土强度达到2.5MPa以上，其表面及棱角不因拆模而受损时，方可拆模。
（C）铺设土工布、粘贴凸台四周橡胶垫板、铺设纵向底层钢筋
A）按要求在混凝土道床板施工前，桥梁凸台施工完成后铺设厚4mm聚丙烯土工布，应符合下列规定：
（A）土工布材料应符合设计要求。
（B）土工布接缝应与轨道方向垂直，采用对接方式并用胶带粘结，应注意不能出现折叠和重叠。
（C）铺设土工布时，其边缘应比道床板宽出20cm，在土工布边缘采取固定措施。
B）凸台混凝土达到设计强度的70%以上后进行铺设中间层和弹性垫板安装作业。土工布铺设应平整无褶皱，无破损，接缝采用对接，不可重叠。根据凸台尺寸加工并安装橡胶垫板和泡沫板，封闭所有间隙。
5.5.2.3.1钢筋和轨枕运输
支承层和底座混凝土施工完成7天后，混凝土强度满足通行工程车辆要求
时，可根据现场情况安排钢筋和轨枕运输，轨枕由轨枕厂运输至施工现场，钢筋放置在水硬性支承层或底座混凝土上，轨枕放置在线路中心线两侧，放置时注意保护测量控制点，并留下龙门吊走行位置的通道，存放轨枕位置必须坚实平整。
轨枕层间用10×10 cm方木支撑，枕木垛应绑扎牢固。可使用卡车运送轨枕。使用汽车吊或龙门吊等卸载轨枕。
5.5.2.3.2道床工作面清理、施工放线
1）清除道床板范围内的下部结构表面浮渣、灰尘及杂物。
2）施工放线
（1）路基每隔13m测设并标记一个轨道中线控制点，中线应用明显颜色标记，以此为参照放样出轨枕两侧边缘线并用彩笔标出，为散枕机散枕提供参考；
（2）以中线为基准弹出道床板的纵向模板内侧边线和横向模板固定钢条位置；
（3）标记轨枕控制边线及每隔20根（约13 m）标定一次轨枕里程控制点的具体位置。
5.5.2.3.3铺设底层钢筋
支承层施工完成7天后，沿支承层顶面，用卡车将道床板钢筋运送到施工位置。钢筋必须成捆运输，放置在线路中间位置。
在路基地段按测量放样位置和轨枕下纵向钢筋设计数量，将纵向钢筋依次散铺到线路上。
人工铺设绑扎道床板下层钢筋网，并根据设计要求在纵横向钢筋交叉点处安装塑料绝缘套管。
5.5.2.3.4轨枕布设
铺设轨枕：利用轮胎式跨线龙门吊的散枕装置沿着轨道铺设轨枕，散枕装置从轨枕垛一次抓取一组轨枕，调整到设计轨枕间距。比照标定的道床板设计边线，将轨枕均匀散布到设计位置。
核查轨枕间距：每散布4组轨枕，与现场标示的里程控制点核对一次，控制散布轨枕的累计纵向误差，做出相应的调整。
5.5.2.3.5铺工具轨、组装轨排、安装螺杆调节器钢轨托盘
1）利用龙门吊及专用吊具吊放钢轨，人工辅助工具就位。在钢轨放到轨枕上之前，轨枕支撑表面要干净；两根钢轨的端部接缝必须在同一位置，并用鱼尾板连接，上紧4颗接头螺栓；两工具轨之间轨缝应控制在10～20 mm。
2）组装轨排
（1）检查轨枕与工具轨的垂直度，需要时进行调整；
（2）使用扭矩扳手将扣件定位，并按规定扭矩拧紧螺栓，使钢轨与垫板贴合，弹条两端下沿必须压在轨脚上；
（3）检查扣件的完好性，损坏的应更换；
（4）检查并记录轨距，不合格时应予以处理。
3）安装螺杆调节器钢轨托盘
（1）螺杆调节器钢轨托盘应装到轨底，在每个轨排端的第一、二、四根轨枕前（或后）需要配一对螺杆调节器，之后直线和超高小于50 mm地段每隔3根、超高大于50mm但小于120mm地段每隔2根、超高大于120 mm每隔1根轨枕安装一对螺杆调节器。
（2）螺杆调节器中的平移板应安装在中间位置，以保证可向两侧移动。最大平移范围约50 mm，每一边的中心偏移量为25 mm。
5.5.2.3.6轨道粗调、安装调节器螺杆
通过粗调机粗调轨道，实现提起轨排及按照粗调要求的x,y,z坐标和轨道超高的要求，对轨道进行粗定位。粗调机在每次拆卸之后都应进行内部校准，核对水平和轨距。
1）粗调机就位。安装好工具轨和螺杆调节器托轨板后，粗调机沿工具轨自行驶入，4个粗调单元均匀分布在15m长工具轨上。
2）准备粗调。放下两侧辅助支撑边轮，支撑在道床顶面上。放下夹轨器，夹紧钢轨。
3）确定全站仪坐标。采用自由设站法，测量测站附近6个固定在电力塔杆（或混凝土边墙）上的基准控制点棱镜，通过配套软件，自动平差计算，确定全站仪的x,y,z坐标。改变全站仪测站，需要重新确定新测站坐标时，必须至少观测后方3个交叉控制点。为了加快粗调速度，压缩测量仪器定位时间，每
套粗调机配备两台全站仪。
4）测量、传输数据。依次遥控打开每个粗调单元顶部的棱镜，全站仪自动搜索、测量、计算得出的棱镜x,y,z数据，各单元倾角仪测得的倾角数据，全部无线传输到测量工程师手持的掌上电脑（PDA）。
5）计算调整量。PDA通过安装的计算软件，结合已存入的粗调机结构尺寸，迅速自动计算出每个调节单元与设计位置的偏差（调整数据），测量工程师用对讲机口头传输指令到粗调机操作人员或自动传输至工控机。
6）确认测量结果。重复测量，确认轨排定位。必要时再次进行调整。
7）安装螺杆。完成轨道粗调后，选择螺杆调节器托轨板的倾斜插孔，安装波纹管，旋入螺杆。采用电动扳手拧紧竖直螺杆，最大扭矩不应超过5N·m（与手动拧紧力量大致相当），基本是螺杆接触地面就停止。这时，整个轨道在螺杆调节器的支撑下就能保持稳定。螺杆顶端高出钢轨顶面不得超过55mm。
8）松开并提起粗调机夹轨器，收起外侧支撑腿，在动力系统牵引下，借助外侧支撑腿边轮，平稳通过钢轨接头，进入下一根工具轨。
5.5.2.3.7钢筋绑扎、接地焊接
1）钢筋绑扎
按设计要求进行钢筋绑扎。对纵向钢筋与横向钢筋及轨枕桁架上层钢筋交叉处以及上层纵向钢筋搭接范围的搭接点按设计要求设置绝缘卡，用尼龙自锁带绑扎；绑扎过程中不得扰动粗调过的轨排；路基上，纵向钢筋的搭接不得小于700 mm，采用绝缘卡固定。
2）接地焊接
纵横向接地钢筋采用L型焊接，单面焊接长度不小于200 mm。在路基较短，没有设置接触网基础的情况下，路基段接地端子设置在靠近桥台处，通过接地钢缆与桥台处的接地端子连接，并入桥梁接地系统，但并入后形成的接地单元同样要求满足不大于100 m的要求。接地端子的焊接应在轨道精调完成后进行，端子表面应加保护膜，焊接时应保证其与模板密贴。
3）钢筋绝缘检测
道床板钢筋绑扎并焊接完成后，采用欧姆表进行绝缘性能测试。非接地钢筋中，任意两根钢筋的电阻值不小于2 MΩ。
5.5.2.3.8安装横向、纵向模板
1）横向模板安装
单元缝位置必须准确放样、划线标注。横向模板由3块拼接组成，与螺杆调节器共用1台小型轨道平板运输吊车安装。先安装中间块，最后安装两边块。使固定钢条嵌入模板底面凹槽，相邻模板间部分销接、拼接严密，顶部设钢盖板。
2）纵向模板安装
当采用与安装机配套的长模板时，将存放在线路中部的一组纵向模板吊装至安装机储存架上；按照每间隔5～10m放样标示的道床板两侧尺寸控制点，铺设橡胶垫，吊运模板就位，固定上、下部钢条。个别非标跨度桥梁，设短调整节。间隔布置三角形模板垫块，保持底面支撑牢固、水平；沿轨道线路一次行走至下一对模板安装位置。依次安装完所有模板；模板内侧应标示道床板顶面。
当纵向模板采用小型组合式模板时，可由龙门吊吊装运输，人工安装。
5.5.2.3.9轨道精调
1）根据施工现场的天气状况进行轨排精确调整，在混凝土浇筑之前大约1.5～2h开始进行。利用全站仪测量和计算轨道平面位置、水平、超高、轨距等数据，指导轨道调整。
2）采用双头调节扳手，调整轨道中线。双头调节扳手联组工作，一般为2～5根。
3）用普通六角螺帽扳手，旋转竖向螺杆，调整轨道水平、超高。粗调后顶面标高应略低于设计顶面标高。调整螺杆时要缓慢进行，旋转90°高程变化 1 mm，调整后用手检查螺杆是否受力，如未受力则拧紧调整附近的螺杆。
4）精调好轨道后，尽早浇筑混凝土。浇筑混凝土前，如果轨道放置时间过长，或环境温度变化超过15℃，或受到外部条件影响，必须重新检查或调整。
5）在混凝土浇筑面和轨排精确调整后的轨排工作面之间，必须保持最小150m的距离。轨排铺设最终精度应由质检人员检查，并签字确认。
5.5.2.3.10道床板混凝土浇筑
道床板混凝土由统一的拌合站集中供应，罐车运输，用吊斗将混凝土吊至待浇筑的轨排上方（下料口离轨顶不可过高），开启阀门下料。下料过程中须注
意及时振捣和防止污染，下料应均匀缓慢，不得冲击轨排。
为使新浇筑混凝土与轨枕表面达到更好的结合效果，混凝土浇筑前湿润轨枕和下部支承层表面，并对调整轴架及钢轨和扣件进行覆盖处理。
浇筑混凝土前，如果轨道放置时间过长（超过12 h），或环境温度变化超过15℃（钢轨长度15 m时），或受到外部条件影响，必须重新检查或调整。
道床板混凝土由统一的拌合站集中供应，罐车运输，龙门吊吊斗吊运浇筑。混凝土质量必须在整个浇筑过程中保证稳定。每辆罐车运送的混凝土均应进行坍落度测量。
混凝土需1个轨枕间距接1个轨枕单向连续浇筑，让混凝土从轨枕块下漫流至前一格，不至在轨枕下形成空洞。当混凝土量略高于设计标高后，前移到下一格进行浇筑。
混凝土浇筑从一个方向向另一个方向顺序浇筑。浇筑时需1个轨枕间距接1个轨枕单向连续浇筑，让混凝土从轨枕块下漫流至前一格，不至在轨枕下形成空洞。当混凝土量略高于设计标高后，前移到下一格进行浇筑。混凝土浇筑后，立即用插入振捣器进行振捣，轨枕底部位置要加强震捣，确保混凝土的密实性，表面用平板式振动器振捣并辅以人工抹平，严格控制混凝土的表面高程和表面平整度，抹平压光后对道床板覆盖养生。
施工过程中必须严格、正确地贯彻和遵守施工顺序，确保混凝土质量。按试验需要随机抽样制作试件，满足质量检验要求。
混凝土浇筑后0.5～1 h（若混凝土掺加缓凝剂，螺杆松动时间延长至2～3 h），螺杆放松1/2圈，螺杆调节器的放松须始终沿逆时针。
混凝土浇筑后2～4 h，提松横向模板和施工缝模板，松开全部扣件，释放轨道在施工过程中由温度和徐变引起的变形。操作时注意不要扰动轨排。
5.5.2.3.11拆除纵向、横向模板
在道床混凝土达到拆模强度后（抗压强度5MP，约在浇筑混凝土24小时后），拆除纵、横向模板。
利用模板拆洗机，沿工具轨走行。先拆纵向模板，再拆横向模板，依次推进，逐块拆除、清洗，给模板涂油，将各型模板、契形钢垫块、固定钢条等分别归类、集中，分批储存在模板存放筐中。
利用模板拆洗机先拆纵向模板，再拆横向模板，依次推进，逐块拆除、清洗，给模板涂油，将各型模板、楔块形钢垫块、固定钢条等分别归类、集中，分批储存在模板存放筐中。
纵、横向模板由起重运输车利用混凝土浇筑间隔，从后方倒运至前方。
5.5.2.3.12拆除螺杆调节器、工具轨
先旋转取出螺杆，再将调节器钢轨托盘与工具轨分离，逐一清洗、涂油保养后，集中储存在集装筐中，起重运输车运走。
模板拆洗机通过后，解开全部工具轨接头夹板和扣件，根据现场情况决定是否拆除扣件。起重运输车吊装收集工具轨。
5.5.2.3.13填塞螺杆孔、修整混凝土
遗留的螺杆孔采用高强度无收缩砂浆封堵。
5.5.3 无砟轨道道床施工技术措施
（1）施工测量
1）无砟轨道铁路工程施工测量严格执行《客运专线无砟轨道铁路工程测量技术暂行规定》的要求。采用GPS、全站仪、水准仪等精密测量仪器测设控制网，确保双块式轨枕铺设精度和满足质量要求。其测量平面控制网分三级布设，第一级为基础平面控制网（CPⅠ），第二级为线路控制网（CPⅡ），第三级为基桩控制网（CPⅢ）。
2）为GRP1000测量系统配置高精度全站仪TCA2003（标称精度：测角±0.5″，测距±（1mm+1ppm×D），该仪器为目前世界最高精度的全站仪），确保轨道三维绝对位置坐标的测量精度。
3）聘用经过系统培训的能够熟练操作GRP1000测量系统的有经验和资质的测量技术人员进行测量作业。
4）布设控制点时，将控制点间距控制在150m～250m之间，使得全站仪与GRP1000系统棱镜之间的距离控制在125m以内，有效削弱大气折光等外界环境因素对测量结果的影响。
5）GRP1000系统测量过程中，全站仪迁站时必须保证至少20m的交叠长度，确保迁站前后采用不同控制点定向后轨道的平顺度也满足精度要求。
6）测量前对控制点进行复核，确保控制点间的相对精度满足设计精度的要求。
7）根据GRP1000系统的测量结果精调轨道后，进行轨道测量复测，确保轨道定位精度满足施工质量的精度要求。
8）定期采用外部检核手段检测GRP1000系统的测量可靠性，并作好记录。设置一个GRP1000系统专用检测台，检测台轨道的参数用精密水准仪和精密导线测量的方法测定。将GRP1000系统安置在检测台上对其轨距、高低、轨向、水平测量的实际精度进行检测，确保GRP1000系统测量灵敏度的可靠性。
（2）水硬性支承层施工
无砟轨道铺设前，根据设计要求对路基工程进行验收。验收合格后，方可进行支承层施工。在水硬性材料支承层开始铺设前必须进行现场配合比、密实度、刚度（弹性模量为5000～1000MPa）等试验，达到要求后方可开始铺设。
支承层采用滑模摊铺机施工时，为了确保轨道的几何形状正确，在线路附近设置2台全站仪，全站仪具有自动追踪功能，可连续监测摊铺机位置，通过无线传输系统将实测数据传递给摊铺机上设置的计算机系统，计算机将理论数据与实测数据进行比较，引导摊铺机沿着事先计算好的线路作业，从而确保支承层的施工精度。
加强混凝土养生工作，浇筑后及时喷洒养护液或覆盖洒水养生。
在摊铺过程中随机进行水硬性材料的取样做成试件，满足检验试验要求。
（3）底座混凝土施工
桥梁底座混凝土施工采用专用钢模板，施工前对凹槽位置进行精确调整，浇筑时进行监测，确保其位置准确。
施工完成后，浇筑后及时覆盖塑料薄膜保湿养生。
施工过程中随机进行混凝土取样做成试件，满足检验试验要求。
（4）轨道铺设
钢轨、轨枕吊装采用2台跨线轮胎式门吊协调工作，2台轮胎式门吊采用同一控制系统控制。轨枕吊装过程中，采用专用吊装架，防止轨枕吊装过程中变形。
一般整体道床工程施工设计方案
市轨道交通六号线一期工程轨道工程（第二标段）一般整体道床施工方案 编制： 审核： 批准： 中铁四局集团市轨道交通 六号线一期工程轨道工程第二标段项目经理部 二零一五年十月二十日
目录 1编制依据 (1) 2工程概况 (1) 3主要技术标准 (1) 3.1钢轨 (1) 3.2轨底坡 (1) 3.3曲线超高 (1) 3.4扣件 (1) 3.5轨枕布置 (1) 3.6道床混凝土及钢筋 (1) 3.7杂散电流设置 (2) 3.8轨道结构高度 (2) 3.9道床排水设置 (3) 3.10道床伸缩缝设置 (3) 3.11过轨管线设置 (3) 4工程特点、重点和难点及其对策 (3) 4.1工程特点 (3) 4.2施工难点、重点及采取的对策与措施 (4) 4.2.1轨道几何尺寸调整精度 (4) 4.2.2轨底坡控制 (4) 5施工方案 (4) 5.1施工准备 (4) 5.1.1材料准备 (4) 5.1.2工机具准备 (5) 5.1.3作业条件准备 (5) 5.1.4人员准备 (5) 5.2施工工艺流程 (5) 5.2.1工艺流程 (5) 5.2.2施工方法 (6) 5.2.3整体道床施工技术要求和控制要点 (13) 6安全文明施工措施 (14)
6.1施工现场临时用电安全措施 (14) 6.2施工机械安全保证措施 (14) 6.3地下线施工安全措施 (15) 6.4铺轨施工安全保障措施 (15) 6.5整体道床施工安全保证措施 (16) 6.6施工运输及交通安全措施 (16) 6.7大坡道运输安全保证措施 (17) 6.8防雷电、台风、暴雨安全措施 (17) 6.9吊装作业安全技术措施 (17)
有砟轨道、无砟轨道、道床、站设工程质量要求
有砟轨道工程质量要求 正线道碴摊铺压实后，应符合以下规定： 碴面外形：铺碴宽度、厚度等断面尺寸应符合规定。 表面平整度：用3m直尺检查，各方向误差不应大于20mm；轨枕中部的道床不得凸出。 道碴摊铺压实后，密度不宜小于1.6g/cm3。 整体道床质量保证措施 整体道床的施工是本工程的关键工序之一，提前对施工人员进行培训， 使其掌握技术要点、提高质量意识。 整体道床施工精度要求是相当高的，根据设计要求及相关技术标准编制 实施性施工组织设计及作业指导书，并严格按照规范要求施工。 实行测量全过程监控制度，即灌注混凝土前由测量组精调轨排；灌注混 凝土时测量人员加强复核轨排高程、水平；拆除工具轨前进行复测并记录。 加强混凝土的捣固，尤其是轨枕底部，确保混凝土达到密实，并在混凝 土浇筑前，先将轨枕上预埋横向穿筋孔内纵向连接钢筋周边的缝隙用水泥砂 浆填塞饱满，避免孔内出现空洞现象。 轨道工程 道碴材质、颗料级配、形状、清洁度均要符合要求，工地收方时，如发现道碴材质、料径、清洁度不符合要求，要按规定进行复验，复验结果不合格的，清退出场或降级用于站线。 轨道工程工艺要求 正线碎石道碴的等级、材质、粒径、级配、颗粒形状和清洁度等应符合设计要求和相关技术条件规定。 路基（含桥梁、隧道）面经检验合格后，方可预铺道碴。 运碴车辆不宜长距离频繁行驶在基床表面上，不得破坏路基基床表层。道碴车辆在基床表面行驶时，应做到缓行缓停，禁止突然加速、急刹车和急速转弯，载重运行速度宜控制在15km/h左右。 雨天禁止车辆在基床表面上行驶。
桥梁两端各30m预铺道碴厚度高出桥台挡碴墙顶面不小于50mm，并作好碴面顺坡。 正线道床下部15cm厚的道碴，用摊铺机铺压成形，碾压作业后道床达到清洁，断面正确、密实。 站设工程质量要求 排水沟沟槽基底密实、稳固，背后填土密实无积水，砌体砌缝符合要求，砌体勾缝粘接牢固，壁面洁净，排水沟位置、标高、砌体质量、坡度、盖板尺寸、盖板板间缝宽、沉降缝位置符合设计及验标要求。
(完整版)无砟轨道控制要点
无砟轨道整体道床监理控制要点 现将我们石家庄铁源咨询公司监理的夏茂隧道无砟轨道施工中的监控要点和监理过程中发现一些问题进行汇报，希望能对后续进行无蹅轨道整体道床施工的参建同仁们有一些帮助。 简单介绍一下我们在监理夏茂隧道无蹅轨道整体道床施工中的监理人员配置情况：现场需满足3名现场监理，工作侧重方向各有不同，分混凝土旁站、结构检查和跟踪轨道精调三个大方向，现场以旁站和结构检查为主。轨道精调又由监理部成立的精调测量小组负责日常的平检工作，试验室负责对原材料和拌合站进行严格把控，并安排具有丰富无砟轨道施工、监理经验的人员负责无砟轨道监理分站长。监理部还定期进行全方位的质量大检查，通过现场检查、见证取样、旁站、量测、精调作业平行测量、试验检测等各种控制手段，严格施工工艺过程质量控制。要求现场监理对重点部位、隐蔽工程、关键工序进行旁站监理。在监理过程中对施工中出现的质量问题，及时下发《监理工程师通知单》,组织施工单位分析原因，采取措施进行整改。监督施工单位按照施工规范、试验规程规定进行施工，对用于工程的原材料按验标要求进行监理见证、取样平行试验，确保施工质量万无一失。夏茂隧道无蹅轨道道床板施工截止目前还未出现过因施工质量缺陷引起的返工现象。 现对无砟轨道道床板施工各工序控制要点分几个方面简单介绍
如下： 1、双块式轨枕 现场监理严格把控双块式轨枕的进场验收工作, 发现存在外观缺陷和尺寸超过验标要求的不予接收,要求施工单位立即清退进行更换。在平时的巡视检查中,还要注意排查轨枕在存放阶段的被车辆撞伤或摔伤引起的质量缺陷,及时要求对其清理出场。 2、道床板基底凿毛 基底凿毛前,应先检测有无欠挖现象，若有浮浆时要全部凿除直至合格,并放出凿毛宽度，然后采用高压水枪喷洗配合钢刷清理底板虚渣和杂物。在无蹅轨道施工一开始施工单位是用人工风镐和电锤凿毛,效率低、费劳力，并且不能满足设计要求的凿毛见新面50％。要求购买凿毛刨铣机后,道床板基地凿毛的施工质量得到了保证，既加快了施工进度,又省了劳动力。 3、钢筋安装 首先将靠边的纵向钢筋划线定位，在钢筋端头标注搭接长度700mm,相邻搭接接头中心错开距离不小于1000mm。同一截面上的钢筋搭接率不大于50%。粗调后将垫块置于纵向钢筋下,其垫块数量满足4个/㎡, 确保纵向钢筋距道床板底面的净保护层厚度不小于35mm,安装横向模板时,应在模板前后30～50㎝处的纵向钢筋下垫上垫块, 钢筋节点绝缘卡安装必须齐全,不得有缺扣、少扣现象。
一般整体道床施工方案
武汉市轨道交通六号线一期工程轨道工程（第二标段）一般整体道床施工方案 编制： 审核： 批准： 中铁四局集团有限公司武汉市轨道交通 六号线一期工程轨道工程第二标段项目经理部 二零一五年十月二十日
目录 1编制依据1 2工程概况1 3主要技术标准1 3.1钢轨1 3.2轨底坡1 3.3曲线超高1 3.4扣件1 3.5轨枕布置1 3.6道床混凝土及钢筋1 3.7杂散电流设置2 3.8轨道结构高度2 3.9道床排水设置3 3.10道床伸缩缝设置3 3.11过轨管线设置3 4工程特点、重点和难点及其对策3 4.1工程特点3 4.2施工难点、重点及采取的对策与措施4 4.2.1轨道几何尺寸调整精度4 4.2.2轨底坡控制4 5施工方案4 5.1施工准备4 5.1.1材料准备4 5.1.2工机具准备5 5.1.3作业条件准备5 5.1.4人员准备5 5.2施工工艺流程5 5.2.1工艺流程5 5.2.2施工方法6 5.2.3整体道床施工技术要求和控制要点13 6安全文明施工措施14
6.1施工现场临时用电安全措施14 6.2施工机械安全保证措施14 6.3地下线施工安全措施15 6.4铺轨施工安全保障措施15 6.5整体道床施工安全保证措施16 6.6施工运输及交通安全措施16 6.7大坡道运输安全保证措施17 6.8防雷电、台风、暴雨安全措施17 6.9吊装作业安全技术措施17
1编制依据 1.1.1现行国家、武汉市地铁设计和施工相关规范、规程及规则； 1.1.2施工现场踏勘获得的相关资料； 1.1.3武汉市轨道交通六号线一期工程施工设计图； 1.1.4我公司现有的施工技术力量以及自备的先进配套施工设备； 2工程概况 武汉市轨道交通六号线一期工程轨道工程（第二标段）施工项目包括：地下段正线、辅助线、出入段线地段整体道床、道岔施工及附属设备的安装。正线起讫里程：K17+582.329～K35+949.234；金银湖停车段出入线岂止里程：K+15.73~K+701.7里程范围内的一般整体道床（除橡胶隔振垫、钢弹簧浮置板地段）。 3主要技术标准 3.1钢轨 正线及辅助线、出入线采用 60kg/m 、U75V普通热轧钢轨钢轨。 3.2轨底坡 采用 1/40 轨底坡，道岔区及道岔间不足 50m 地段不设轨底坡。 3.3曲线超高 正线最大曲线超高为 120mm，车站站台有效长度范围内曲线超高不大于15mm，允许欠超高为61mm，出入线及联络线曲线按行车速度计算超高，其余配线曲线不设超高，为避免出现反超高，岔后附带曲线施工时可设5mm超高。 3.4扣件 主要有二种扣件类型，其中DTⅥ2型扣件用于非中等减振地段；双层非线性减振扣件用于中等减振地段。 3.5轨枕布置 正线、出入线1667根/km，其余配线1600根/km。轨枕布置时，若遇结构沉降缝、人防门（防淹门）、各种预埋管线、排水横沟等情况时，轨枕铺设间距可在500mm-650mm 间作适当调整。 3.6道床混凝土及钢筋 一般整体道床混凝土强度等级为C35、U型槽地段强度等级为C40，整体道床钢筋设上、下两层钢筋，纵向钢筋采用HRB400级Ф14螺纹钢筋，横向钢筋采用HPB300级Ф8圆钢筋，保护层厚度不小于35mm。
弹性支撑块是无砟道床施工方案及工艺
弹性支撑块是无砟道床施工方案及工艺 2.3.3.4 弹性支承块式无砟轨道施工方案 2.3.3.4.1 施工准备 （1）做好无砟轨道施工前的现场调查，切实做好预制件、原材料哦、加工料的生产、存放与运输及气候条件的现场调研。无砟轨道位于隧道内，便道不畅通时，应根据现场调研与相关接口工程沟通情况，制定无砟轨道施工组织和物流管理预案。 （2）为减少与无砟轨道施工的相互干扰，要尽早安排排水沟、电缆槽的施工，统筹安排站后工程元器件的预埋和过轨管线施工。 （3）无砟轨道施工前，应按照隧道内无砟轨道相关技术条件的要求对线下工程进行评估验收。线下工程验收合格，工后沉降变形符合合计要求后方可进行无砟轨道施工。 （4）无砟轨道施工应严格遵守隧道内无砟轨道相关技术条件及施工指南要求；无砟道床模板、钢筋、混凝土施工均应符合现行《铁路混凝土工程施工质量验收标准》的有关规定。 2.3.3.4.2 技术标准 隧道内弹性支承块式无砟轨道由钢轨、扣件、混凝土支承块、配套橡胶套靴、块下弹性垫板和钢筋混凝土道床板等组成，轨道结构高度为650mm。 （1）钢轨 钢轨采由60kg/m、100m定尺长、U75V无螺栓孔新钢轨，重车线曲线半径不大于1500m及轻车线曲线半径不大于1200m地段铺设U75V热处理钢轨。 （2）扣件 扣件采用弹条VII型扣件，扣件支点间距600mm施工时可根据现场情况在个别地段合理调整，但不应大于625mm。 （3）支承块、橡胶套靴和块下橡胶垫板支承块、橡胶套靴和块下橡胶垫板的技术要求、试验方法、检验规则、标识 及储运等应符合相应技术条件的要求。 （4）道床板 道床板宽2.8m，直线地段道床板（内轨轨下）设计加厚0.393m，顶面设1% 的人字形排水坡，曲线地段根据实设超高具体确定，顶面排水不小于1%。 道床板分块浇筑，并在隧道沉降缝处断开，一般地段道床板标准长度 6580mm，两道床板间设宽20mm勺伸缩缝，缝内采用聚乙烯泡沫塑料板填缝，并在表层30?40mn范围内采用聚氨酯密封。 道床板采用双层配筋，道床混凝土设计强度等级为C40,混凝土结构所处环 境类别为碳化环境，作用等级为T2。 道床板与隧道仰拱回填层间通过剪力筋连接，剪力筋采用钻孔植入勺方式埋设。剪力筋在L W 50m地段采用？20mmHRB4螺纹钢筋，每块道床板设臵50根；在距洞口50m
我国无砟轨道简介
无砟轨道简介 一、定义 板式无砟轨道是一种由混凝土底座、CA砂浆层、轨道板、扣件和钢轨等部分组成的一种新型的轨道结构。 二、简介 板式无砟轨道取消了传统有砟轨道的轨枕和道床，采用预制的钢筋混凝土板直接支承钢轨，并且在轨道板与混凝土基础版之间填充CA砂浆垫层，是一种全新的全面支撑的板式轨道结构。它具有以下优点：稳定性、平顺性良好；建筑高度低、自重轻，可减小桥梁二期荷载和降低隧道净空；轨道变形缓慢，耐久性好；不需要维修或者少维修且维修费用低。无砟轨道对工程材料和基础土建工程的要求都非常高，因此初期建设费用高于有砟轨道，但是它的稳定性好、使用寿命长。因此，在铁路客运专线中采用板式无砟轨道结构已成为现在高速铁路建设的主流模式和必然趋势。 三、种类 我国目前采用的板式无砟轨道有三种结构形式： 分别是从日本新干线板式轨道引进的CRTS I型板式无砟轨道和从德国博格板式轨道引进的CRTS II型板式无砟轨道以及CRTSⅢ。 CRTS I型板式无砟轨道是由混凝土底座、CA砂浆层、轨道板、凸形挡台等部分组成，凸形挡台的作用是防止单元轨道板发生横向和纵向移动。 CRTS II型板式无砟轨道的轨道板是连续的，没有凸形挡台。 CRTSⅢ系统主要由钢轨、扣件系统、充填式垫板、轨道板、水泥沥青砂浆垫层、混凝土支承层（路基）或钢筋混凝土底座（桥梁）等部分组成。 四、应用 CRTSⅠ型无砟轨道主要应用于哈大客专（哈尔滨至大连）、沪宁城际（上海至南京）、海南东环、哈齐客专（哈尔滨至齐齐哈尔）； CRTSⅡ型无砟轨道主要应用于京津城际（北京至天津）、京沪（北京至上海）、京石武（北京至石家庄至武汉）、宁杭客专（南京至杭州）、合蚌客专（合肥至蚌埠）、津秦客专（天津至秦皇岛）、杭甬客专（杭州至宁波）、大西客专（原平至西安）；
CRTS-1型双块式无砟轨道[全面]
目录 1、编制依据---------------------------------------------- 1 2、工程概况---------------------------------------------- 1 3、工期目标---------------------------------------------- 2 4、设计技术要求------------------------------------------ 2 5、施工准备---------------------------------------------- 3 6、防水层施工-------------------------------------------- 4 7、施工质量要求------------------------------------------ 8 8、施工安全防护控制措施--------------------------------- 10 9、环境保护措施----------------------------------------- 10
CRTS-1型双块式无砟轨道 防水层施工方案 1、编制依据 (1)、《铁路桥涵设计基本规范》(TB 10002.1-2005) (2)、《高速铁路桥涵工程施工技术指南》(铁建设【2010】241号) (3)、《高速铁路桥涵工程质量验收标准》(TB10752-2010 J1148-2011) (4)、《客运专线铁路常用跨度梁桥面附属设施》(通桥(2008)8388 A) (5)、《铁路混凝土桥涵防水层》二设桥参(土设桥参(土 一)(2010)6002) (6)、《铁路桥涵工程施工安全技术规程》(TB10303-2009) (7)、《聚氨酯防水涂料》(GB/T 19250—2003) (8)、《弹性体改性沥青防水卷材》(GB18242-2000) (9)、《道路用改性沥青防水卷材》(JC/T 974—2005) (10)、《沥青基防水卷材用基层处理剂》(JC/T1069-2008) (11)、国家及地方关于安全生产和环境保护等方面的法律法规. 2、工程概况 2.1 工程简介 玉屏制梁场主要承担上院子变宽多线大桥沪向桥台至两岔河昆向桥台(DK437+918.5~D1K451+456)共计11座桥梁约3.1千米防水层及保护层混凝土施工.梁面除底座范围不进行防水层处理外,电缆沟槽内、底座板缝间、防护墙与底座及线间均需进行防水层和保护层施工. 2.2 气候特征 工程施工区域沿线属中亚热带季风湿润气候,气候温和宜人,四
整体道床施工方案
目录 目录 1 1.编制说明 1 2.施工概况 2 3.施工步骤及方法 4 4.质量保证措施 9 5.安全保证措施 10 6.环境保护措施 10 施工方案 1.编制说明 1.1编制依据 1.1.1《铁路轨道工程施工质量验收标准》TB10413-2003； 1.1.2《新建铁路工程测量规范》TB10101-99; 1.1.3新建上海动车段工程施工图上海动车段施（房）-0409，上海动车段施（房）-0408，上海动车段施（房）-0803； 1.1.4现场调查资料和现有队伍技术力量； 1.2编制原则
1.2.1总体原则：满足施工工期及质量要求，同时保证施工安全。 1.2.2遵循设计图纸的原则，认真阅读核对设计资料，了解设计意图，掌握现场情况，严格按设计资料和设计原则编制施工方案，满足设计标准和规范要求。 1.2.3遵循现行施工规范和质量验收标准的原则，在编制施工方案时，严格按照施工技术规范要求优化施工方案，认真执行工程质量验收标准。 2.施工概况 2.1工程概况 在中铁四局上海动车段经理部一分部二队负责承建的上海动车段检查存车场中，轮对受电弓动态检测装置、外皮清洗装置及控制室、临修库、不落轮镟库和四线库两端各18m范围内采用整体道床。 轮对受电弓动态检测装置中整体道床长度为20m，两端均设置10m过渡段，钢轨为P60轨。整体道床为钢筋混凝土支承块式，道床为C30钢筋混凝土，道床底部配置220×220mm的φ16钢筋网，道床下面为一层200mm的C15混凝土基础。支承块为C50钢筋混凝土。整体道床每段长5m，设伸缩缝，缝宽均为2cm，用沥青木板填塞。整体道床与普通道床衔接部分设10m过渡段，采用粒径为20～60mm的碎石道床，在与整体道床相接处普通道床厚度不应小于150mm，道碴层下面用C15混凝土铺底。 外皮清洗装置及控制室中清洗线整体道床长度为94.2m，钢轨为P50轨，扣件采用DJK5-1型。整体道床为C25钢筋混凝土，道床底部配置φ8@200， φ10@150mm的钢筋网，道床下面为一层100mm的C15混凝土垫层。整体道床每段长6m，设伸缩缝，缝宽均为2cm，用沥青木板填塞。 临修库、不落轮镟库中D4道整体道床长度为76m，D5道整体道床长度为 66m，钢轨为P60轨，扣件采用DJK6型。整体道床为C30钢筋混凝土，道床底部配
某高铁无砟轨道施工组织设计
沪杭铁路客运专线六标 DK103+850～DK135+152 CRTSⅡ型无碴轨道板铺设施工组织设计 编制：夏铭 复核：陈忠 中铁十一局集团沪杭铁路客运专线六标项目经理部 2009年11月12日
DK103+850～DK135+152 CRTSⅡ型无碴轨道板铺设施工组织设计一、编制范围 沪杭铁路客运专线六标段范围内DK103+850～DK135+152段CRTSII型无碴轨道的滑动板铺设，桥梁底座板、端刺、临时端刺的施工，路基混凝土支承层施工，轨道板粗铺、精调、灌浆和轨道板的张拉锁定、侧向挡块的施做。 二、编制依据 1、铁四院提供的施工图设计； 2、CRTSII型无碴轨道板施工的暂行技术条件 3、京津城际CRTSII型无碴轨道板施工工艺技术总结、经验教训； 4、京津城际无砟轨道施工实际工效； 5、施工沿线范围内水文、地质、建构筑物分布、施工便道布设等情况； 6、我公司目前掌握的CRTSII型轨道板铺设设备性能、工效、技术能力以及熟练技术操作工人的实际状况； 7、六标段内控架梁计划。 三、工程概况 1、工程概况及技术标准 新建上海至杭州铁路客运专线站前工程HHZQ-6标段，正线起讫里程DK103+850～DK135+512，全长31.985km，其中路基3345.836m，桥梁28.639km，无碴轨道铺设63.97单线公里，无轨道板约制造14269块，铺设约9918块。标段主要由嘉桐特大桥、桐海特大桥、海航特大桥、桐乡车站、海宁西站五大主要工程项目组成，其中桐乡车站设计框架通道涵洞及中小桥7座，海宁西站框架通道涵洞7座。设计CRTSII型轨道板铺设主要工程数量见表1。
无砟轨道
无轨道渣施工技术知识讲座复习题1 一、无碴轨道 1、无碴轨道主要技术特点是哪些？《无碴轨道》P2 ⑴良好的结构连续性和平顺性 ⑵良好的结构恒定性和稳定性 ⑶良好的结构耐久性和少维修性 ⑷工务养护、维修设施减少 ⑸免除高速条件下有碴轨道的道碴飞溅 ⑹有利于适应地形选线，减少线路的工程投资 ⑺减少客运专线特级道碴的需求 ⑻无碴轨道弹性较差 ⑼建设期工程总投资大于有碴轨道 ⑽对地震和环保的适应性好（在低等级地震条件下与有碴轨道比，稳定性和安全性好） ⑾关于线下工程“工后零沉降”的建设理念 2、线下工程的“工后零沉降”建设理念是什么？《无碴轨道》P4 是指在客运专线线下工程的设计（特别是合理的工程预算）、施工（特别是严格的工程质量监控）和管理（特别是合理的施工期限）中，都要以“工后零沉降”为追求目标。 3、按照无碴轨道结构、建造工艺、钢轨支承方式进行分类，可分别分为哪些形式？博格板式属于其中的哪一种？ 按轨道结构分：整体结构式和直接支承结构式；（整体结构式）按建造工艺分：现浇混凝土式和预制板式；按支承方式分为：间断支承式和连续支承式；博格板属于整体结构式中的预制板式，按支承方式属于间断支承式 4、我国拟引进的客运专线无碴轨道主要采用哪三种形式？ 博格板式无碴轨道、雷达2000型无碴轨道、旭普林型无碴轨道 5、说明路基上博格板式无碴轨道系统的构成层次。《无碴轨道》P28 构成层次：级配碎石构成的防冻层（FFS）、30cm厚的水硬性混凝土支承层（HGT）、3cm厚的沥青水泥砂浆层、20cm厚的轨道板，在轨道板上安装扣件和钢轨。 6、博格板式轨道的特点有哪些？《无碴轨道》P30 ⑴满足德国铁路对轨道的技术要求 ⑵轨道板在工厂批量生产，进度不受施工现场条件制约 ⑶每块板上有10对承轨台，承轨台的精度用机械打磨并由计算机控制。工地安装时，不需对每个轨道支撑点进行调节，使工地测量工作可大大减少 ⑷预制轨道板可用汽车在普通便道上运输，并通过龙门吊直接在线路上铺设，无须二次搬运。 ⑸现场的主要工作是沥青水泥砂浆层的灌注，灌注层在灌注5~6h后即可硬化 ⑹具有可修复性，除了在每个钢轨支撑点处（轨道扣件）调高余量外，还可调整预制板本身的高程 ⑺博格板式轨道的缺点是制造工艺复杂，成本相对较高。
铁路CRTS-I型双块式隧道无砟轨道技术交底[详细]
施工技术交底书
对于轨道中心线2.8m范围拉毛进行检查,应满足拉毛深度1.8～2.2mm、拉毛面积不小于75%、拉毛槽的间距≤2021,不满足要求时应重新进行机械凿毛处理。 2、无砟轨道基础顶面清洗 对隧道无砟轨道基础顶面进行清洁,整个基面处理完后再次用高压水冲洗。处理后的仰拱回填面应达到清洁、干燥,无浮渣、浮土和油污。 (二)道床板测量放线 1、通过CPⅢ控制点按设计道床板位置在无砟轨道基础顶面上放出道床板边线控制点(按桩号10m为1个断面,曲线5m为1个断面),用钢钉精确定位,红油漆标识,用墨线弹出轨道中心线。 2、根据放出的道床板控制点采用墨斗弹出道床板边线、横向模板位置线。 3、根据弹出的道床板边线、横向模板线的平面位置采用钢卷尺量出道床板纵横向钢筋摆放的边线位置,并用墨线标识。 (三)道床板底层钢筋安装 1、隧道洞口2021范围内道床板配筋 道床板下层设置11根Φ2021钢筋,间距26.5cm。间隔32.5cm设置一根Φ16横向钢筋,底部保护层厚度35mm。 2、隧道洞口2021范围外道床板配筋 道床板下层设置7根Φ2021钢筋,间距44cm-44.5cm ,每两根轨枕间设置一根Φ16横向钢筋,底部保护层厚度35mm。 ⑴根据无砟轨道基础顶面上弹出的钢筋边缘线标明底层纵横向钢筋位置点,按照标注的位置点从道床板一端向另一端摆放纵向钢筋,纵向结构钢筋间采用绝缘卡搭接,同一断面钢筋搭接率不大于50%。 ⑵纵向钢筋摆放完成后,从道床板一端向另一端按照标明的横向钢筋位
置点逐根安装横向钢筋,安装时先将绝缘卡卡在纵向钢筋上,然后将横向钢筋直接放置在绝缘卡卡槽上。 ⑶横向钢筋安装完成后,按照横向钢筋安装顺序和方式,安排人员从道床板一端向另一端采用塑料绝缘扣对纵横向钢筋交叉部位进行扎结。 ⑷钢筋绑扎完成后在钢筋网纵向钢筋下安装40mm厚C40混凝土保护层垫块,每横断面上安装5个或6个,纵向间距0.8m,确保每平米不少于4个。 (四)轨排组装、就位、粗调 1、轨排组装 ⑴吊装:将待用轨枕使用龙门吊与轨枕专用吊具吊放在轨排组装平台上,每次起吊每垛的1层(5根轨枕),吊装时需低速起吊、运行。轨枕吊运前应安排专人检查轨枕是否存在裂缝与桁架钢筋是否有脱焊现象,有裂缝的轨枕不得使用,对桁架脱焊钢筋进行补焊。 ⑵匀枕:按照组装平台上轨枕块的定位线人工匀枕,轨枕间距误差控制在5mm内,并对轨枕表面进行清理； ⑶吊装轨道排架:人工配合龙门吊,将轨道排架工具轨与轨枕承轨槽位置对齐,平稳、缓慢地将排架放置于轨枕上； ⑷复查轨枕位置并上紧扣件；扣件安装应注意: ①安装前检查螺栓孔内是否有杂物,螺栓螺纹上是否有砂粒等,并在螺栓螺纹上涂抹专用油脂； ②将螺栓旋入螺栓孔内,用手试拧螺栓,看是否能顺利旋进,若出现卡住现象,则调整后重新对准、旋入； ③使用扭矩扳手按照160N.m扭矩要求上紧螺栓,轨枕与钢垫板、橡胶垫板必须密贴,弹条前端三点要与轨距块密贴。 2、轨排就位
地铁轨道单开道岔整体道床施工方案方法
地铁轨道单开道岔整体道床施工方案方法 整体道床单开道岔采用现场架轨挂枕法提前预铺方案，从下料口将道岔料倒送至施工地点后，人工进行架轨，根据标桩及设计图绑扎钢筋网，并按防迷流要求焊接，安装钢轨支撑架及轨距拉杆，逐件安装道岔部件，调节支撑架，将部件精确就位。然后按顺序分部吊挂短岔枕，分部调整。 道床采用商品混凝土，具备条件地段直接采用泵送浇筑，针对地下线距离下料口较远、不具备泵送条件的道岔铺设区，在完成架轨调整并打完混凝土支墩后，待正线整体道床施工到达时一并完成道岔道床混凝土的浇筑。 （1）基底处理 对结构底板进行凿毛处理，凿毛凹坑间距不大于100mm，深度不得大于10mm；对凿毛的垃圾进行清理，同时对基底浮浆进行清除，最后用高压水进行冲洗干净。 （2）测设基标 单开道岔整体道床按道岔起讫点、岔心及岔尾布置控制基标,加密基标按5m间距测设。控制基标为外移桩、加密基标为中心桩。 （3）绑扎钢筋网 道床内钢筋网采取在铺轨基地集中下料、加工，捆绑成束后，通过下料口运至现场，在现场进行绑扎、焊接。在绑扎钢筋网前，用墨线在结构表面上弹出岔区钢轨内侧底边线、短岔枕中心线、钢筋网纵横向钢筋控制线、钢轨支撑架支墩位置线及起重装置走行轨轨道支墩位置线。钢筋绑扎时，纵向钢筋采用搭接焊接，纵横钢筋的节点按防迷流设计要求进行焊接。 （4）安装钢轨支撑架及轨距拉杆 钢轨支撑架按每隔3~4根短岔枕布置，钢轨支承架采用上承分离式，即每个支撑架只控制一根短岔枕上的钢轨、转辙器或辙叉的标高和平面位置，支撑架的立柱用Ф50钢管加工，其顶部为上承式横梁的调高螺栓，其底部为钢底板并用膨胀螺栓固定在桥梁顶板，使支撑架能独自牢靠固定。 上承式横梁的长度与其附近的短岔枕长度相近，其两端靠调高螺母调整横梁及钢轨的高度，横梁顶有轨卡螺栓可调整钢轨的平面位置。将钢轨位置、标高、方向大致定位，再将道岔直股钢轨、曲股钢轨、直股与曲股钢轨间用轨距拉杆锁定调整轨距，其误差不超过±2mm。 （5）组装道岔 组装前先将支撑架上承式横梁的承轨面调至道岔钢轨底设计标高。然后逐件安装道岔部件，以结构底板上钢轨内侧底边线的施工测量标桩为依据，调节支撑架上各调节螺栓，将该部件精确就位。
CRTS-I型双块式无砟轨道施工图技术交底
CRTS-I型双块式无砟轨道施工图技术交底
一、工程概况 我分部承建的沪昆客运专线(云南段TJ3标)D1K1072+515.54～D1K1081+631.45段CRTS I型双块式无砟道床工程，管区全长9115.91m，位于曲靖市马龙县王家庄镇内。其中，一般路基地段无砟道床双线长2023.46m，刚性路基地段无砟道床双线长55.98m，桥梁地段无砟道床双线长3756.47m,s隧道地段无砟道床双线长3280m。 曲线段超高采用外轨抬高的办法来实现，在缓和曲线内线性过渡。管段内有两段平曲线，D1K1071+890.5202～D1K1075+018.7482段为左偏曲线，曲线长3128.228m，缓和曲线长1060m,曲线半径9000m，超高设计值85mm，超高顺破率0.16‰；D1K1078+374.0026～D1K1080+993.8548段为右偏曲线，曲线长2619.8522m，缓和曲线长820m，曲线半径11005m,超高设计值70mm，超高顺破 率0.17‰。竖曲线里程：D1K1073+225～D1K1073+675段坡度i 1=-10‰、i 2 =-25‰； D1K1075+690～D1K1076+110段坡度i 1=-25‰、i 2 =-11‰；D1K1077+622.5～ D1K1078+177.5段坡度i 1=-11‰、i 2 =7.5‰；D1K1079+621～D1K1080+179段坡度 i 1=-25‰、i 2 =-11‰，曲线半径30000m。 二、设计图纸组成 1、路基地段CRTSⅠ型双块式无砟轨道结构设计图［图号：长昆客专（玉昆段）施轨-09-01］ 2、路基地段CRTSⅠ型双块式无砟轨道结构设计图［图号：长昆客专（玉昆段）施轨-09-02］ 3、桥梁地段CRTSⅠ型双块式无砟轨道结构设计图［图号：长昆客专（玉昆段）施轨-10-01］ 4、隧道地段CRTSⅠ型双块式无砟轨道结构设计图［图号：长昆客专（玉昆段）施轨-11-01］ 5、CRTSⅠ型双块式无砟轨道简支箱梁桥面预埋件设计图［图号：长昆客专（玉昆段）施轨-01］ 6、CRTSⅠ型双块式无砟轨道简支箱梁桥台预埋件设计图［图号：长昆客专（玉昆段）施轨-02］ 7、铁路综合接地系统［图号:通号（2009）9301］
整体道床施工方案
整体道床施工 一、整体道床施工准备工作 1、仰拱表面进行凿毛。 使用风镐对仰拱表面进行凿毛处理，凿毛深度在10～20mm，有利于道床板与仰拱面的咬合。凿毛后用罐车运水对仰拱表面进行清洗干净。 2、道床板钢筋的弯制。 由于王家岭隧道为单线隧道，洞内施工面狭窄，计划道床板钢筋的弯制在洞外进行。每块道床板钢筋采用φ16mm螺纹钢筋，下层有纵向钢筋16根，上层有纵向钢筋9根，每根长度为6281mm；横向钢筋下层有31根，上层有11根，长度2883mm。钢筋的弯制严格按技术交底进行。钢筋表面不得有无裂纹、油污、颗粒状或片状老锈。 3、龙门吊的组装和钢轨的铺设 每一组轨排长度为6250mm，一般10组轨排为一个循环。现有轨排22组，为进行循环作业，计划单侧使用钢轨200米，使轨排有3个循环的作业长度。使用道木600块，道钉600根。 4、测量人员测量。 测量人员进行测量放线，直轨面线和法线每6.25米一组，有利于轨排的粗调。测量完成后进行技术交底，交现场领工员，监督现
场施工人员按技术交底进行施工。轨排粗调工作的好坏直接影响精调工作。 二、整体道床主要施工工艺 1、轨枕的运输及安装 轨枕运输采用平板车运到洞内工作面。装轨枕时采用挖掘机吊装。轨枕运输水平放置，每两层轨枕间用两根垫木分开放置，要求垫木上、下对齐，支点位置在轨下正中。在洞内卸轨枕时使用龙门吊。轨枕在装卸和运输过程中严禁碰、撞、摔，严禁吊运轨枕中部。 安装轨枕前应检查轨排固定架和横梁，保证其状态良好。检查轨枕，保证各个接触面清洁，不得有杂物。轨枕安装时使用龙门吊将轨枕吊装到工作平台上，轨枕间距基本符合轨排间距要求。轨枕吊装到工作平台后，使用龙门吊将轨排吊到工作平台上部，使轨排悬空，调整到与工作平台上轨枕相符合，将龙门吊落下。用小撬棍调整轨枕，使轨排螺栓能插到轨枕的套管内，使用风动扳手紧固螺栓，扭距控制在200N.m±20 N.m。 2、道床板下层钢筋的铺设绑扎 凿毛后的仰拱面要求用水冲洗，浮砟、碎片、油脂应清除干净，且无积水。下层钢筋纵向间距为200mm，横向间距为170mm，横向钢筋在下部。所有纵向钢筋与横向钢筋之间采用绝缘卡绑扎，做好绝缘处理，绝缘性能应满足相互间的电阻大于2MΩ。钢筋下部采用80mm ×80mm×50mm的混凝土垫块支撑，使下层钢筋悬空。钢筋铺设前，
无砟轨道作业指导书隧道道床板讲解
标八工区轨道工程合福铁路闽赣I 编号： 隧道 CRTSⅠ型双块式道床板作业 指导书 单位：京福铁路客专闽赣I标第八工区 编制：杜金峰 审核：刘鹏 批准：卢芝海 2013年4月13日发布 2013年4月15日实施 目录 1、编制目的................................................................................................. 1 2、编制范围................................................................................................. 1
3、作业准备 (1) 4、施工方案的选择 (5) 5、施工程序与工艺流程 (6) 6、锚固销钉 (21) 7、劳动力组织 (22) 8、材料要求 (25) 9、安全措施 (28) 10、质量控制要点 (30) 11、环保控制要点 (33) 京福闽赣Ⅰ标八工区无砟轨道工程 隧道CRTSⅠ型双块式道床板施工作业指导书
1、编制目的 为了规范本工区CRTS I型双块式无砟轨道施工，明确作业流程、操作要点、检验标准，确保施工满足规范要求。 2、编制范围 京福客运专线闽赣I标第八项目部DK426+408～DK438+882.010段三清山隧道、鲁源隧道、茅坞隧道无砟轨道道床板工程。 3、作业准备 3.1内业技术准备 ⑴隧道无砟轨道施工前，线下工程、沉降、CPⅢ测量要通过评估满足技术条件。 ⑵混凝土配合比设计：按照设计要求，道床板采用C40混凝土现场浇筑，目 前，我工区中心试验室已根据混凝土原材料品质、设计强度等级及施工工艺对工作性的要求，通过试配、调整等步骤初步选定了施工用理论配合比。施工期间有关试验及数据采集全部由中心试验室负责（负责人：陈昌连）。 ⑶由项目部总工程师组织技术人员对无砟轨道施工图（新建铁路合福线施工图隧道CRTSI型双块式无砟轨道结构设计图》（图号：合福施图（轨）-24））进行审核，参加京福公司组织的设计交底，澄清有关技术问题。组织学习规范和技术标准（高速铁路轨道工程施工技术指南、高速铁路轨道工程施工质量验收标准）。⑷人员培训分两级进行培训，首先由项目部组织对项目部管理人员和现场技术人员进行培训，然后由项目部对项目部本级管理人员及施工作业人员进行系统培训。培训教材主要为施工作业指导书，培训内容包括轨排框架法无砟轨道施工内容、工艺流程、施工方法、物流组织、工序质量控制标准及验收检验方法、注意事项等。培训结束后，所有人员经考试合格后方可参加无砟轨道的施工。 1． ⑸制定施工安全、质量保证措施，提出大型设备失稳、安全用电、高空坠落等应急预案。 ⑹编制完成无砟轨道实施性施工组织设计和开工报告。 3.2外业技术准备 （1）对隧道调平层，过轨管线，四电接口等进行验收，合格后方可进行道床板施工。 （2）完善施工道路的通行条件，包括道路长度、宽度、坡度、转弯半径、会车点位置、通道出入口的具体位置等,满足无砟轨道施工需要。 （3）根据混凝土拌合站的具体位置及供应能力，合理规划施工段落。 （4）双块式预制轨枕已运至现场并按要求存放。 （5）通过试验确定符合技术要求的配合比。 （6）施工机具、工装设备、辅助材料、劳动力配置到位。 A、人员进场：目前，管理人员已全部进场，施工作业人员的录用从具有原大西客运专线无砟轨道施工经验的队伍中抽调，4月5日前全部进场。 B、施工设备、机具及材料进场：无砟轨道施工用设备、机具于3月25日前全部进场，安装调试完成后报请监理工程师验收；材料于3月25日前全部进场，按
无砟道床施工技术考试题库
无砟轨道考试题库 一、填空题 1、桥上采用(CRTSⅠ)型双块式无砟轨道，结构组成为:钢轨、WJ－8B型扣件、SK-2型双块式轨枕、(道床板)及(混凝土底座)等组成。 2、采用 SK-2 型双块式预制轨枕（通线［2011］2351-Ⅰ），其质量应满足《客运专线铁路双块式无砟轨道双块式混凝土轨枕暂行技术条件》（科技基〔2008〕74 号）的要求。轨枕间距一般取（650)mm,一般不宜小于(600)mm，32m 简支梁枕间距与双块式通用图（图号：通线［2011］2351-Ⅲ）要求一致。 3、桥上道床板采用的钢筋混凝土等级为(C40)，钢筋为HRB400，现场浇注而成，宽度为（2800）mm，高度为(260)mm。道床板顶面根据具体情况设置一定的横向排水坡，纵横向钢筋及纵向钢筋间根据综合接地和轨道电路绝缘要求设置焊接接头或绝缘卡。道床板构筑于混凝土(底座上)，相邻道床板板缝(100)mm，简支梁轨枕中心与板端的最小距离为（250）mm。连续梁梁端轨枕中心与梁端的距离为（235）mm，连续梁与相邻简支梁轨枕中心间距不应大于(650)mm。 4、底座为(C40)钢筋混凝土结构，混凝土底座直接浇筑在桥面上，并与桥梁用桥面预埋钢筋连接。混凝土底座采用(分块式)结构，底座长度与宽度跟道床板的长度与宽度(相同)。每块底座上设置两个抗剪凹槽，凹槽内铺设弹性缓冲垫层，道床板与底座之间设置 4mm 的聚丙烯土工布，其技术性能应满足相应技术条件的规定。 5、正线超过设置，曲线超高在(底座)上设置，采用外轨抬高方式。超高渐变在缓和曲线全长上完成。 6、隧道内 CRTS Ⅰ型双块式无砟轨道结构由(钢轨、扣件、
整体道床工艺流程
新建太兴铁路静兴段TXJX-2标 （DK132+295～DK148+155） 二青山隧道整体道床施工工艺 编制：袁斌 复核：杨守义 审核：曹江敏 中铁二十二局集团有限公司 太兴铁路静兴段工程项目部 2014年5月
整体道床施工工艺流程图
一、三级施工精密控制网布设、测量和复测 CPIII精密控制网由设计院测绘组进行布设和测量，施工单位对CPIII成果进行复测，在满足隧道施工要求后再用CPIII成果进行指导无砟轨道施工。 二、施工准备 1、工作面清理、凿毛 仰拱面在无砟轨道施工前，对底板进行凿毛处理，清理干净，凿毛完毕后由1人持高压水枪，2人使用清扫工具配合清洗底板，保证底板顶面无杂物，整洁干净，无积水。 现场由技术人员进行检查基地是否清理干净，有无杂物、积水。不符合要求的必须重新进行清理。 2、钢筋笼组装 钢筋笼在洞外组装，采用全站仪以6.25m每单元在洞外放样出标准尺寸，根据图纸上钢筋笼图纸，将钢筋笼加工模具按照指定位置安放好。每个工作面布置2个钢筋笼模具。 按照设计图纸，横纵、纵向钢筋采用φ16螺纹钢，横向间距25cm，纵向中间5根间距19cm，两边间距21.75cm。布置完毕后安装绝缘卡，要求每一与纵向连接处都有绝缘卡。 在钢筋笼模具处，先安放下层钢筋，然后先在纵向钢筋交叉点处位置安装上绝缘卡，等整根钢筋绝缘卡安装完毕后，再安放横向钢筋，然后通过绝缘卡和纵向钢筋进行连接。 下层钢筋安装完毕后，在安放上层钢筋，上层钢筋直接在钢筋笼模具上进行安放，然后通过绝缘卡连接，上层钢筋与下层钢筋由架立钢筋通过绝缘卡进行连接。
全部安装完毕后，绝缘处上塑料扎丝，由技术人员进行检查钢筋尺寸，规格，钢筋笼安装有无漏项，钢筋是否存在搭接不绝缘现象，对于存在问题及时安排工人进行整改。 三、道床板中线、高程放样 测量班根据CPIII成果进行放样，每板道床接头处放样一个线路中点，然后在相应里程处的电缆槽两侧上放样出轨面高程，由红油漆标识在电缆槽侧壁上。 四、钢筋笼运输、安装 钢筋笼由运输车运进工作面处，由龙门吊进行吊装至指定位置（两个线路中点之间）。 钢筋笼安放完毕后由技术人员进行检查，绝缘卡扣是否有脱落，勾筋是否掉落，对于存在问题及时安排工人进行整改，直到满足要求。 五、支承块运输，轨排架组装、安放 使用6.25m轨排架组装轨排，轨排组装场设置在隧道内，每一施工作业区设置1个移动轨排组装平台，组装好的轨排，用龙门吊按照轨枕位置安装轨排。 5.1轨排组装平台的制作 移动式轨排组装平台可通过平台丝杠调平装置精确调平，可以通过机械牵引或人力移动，平台上设置两排轨枕定位座（误差1mm），一端顶部设置钢轨对位钢板挡头。 5.2 轨排的组装 轨枕在轨排组装平台上完成组装，人工配合机械通过台架定位座、钢轨对位钢板可以控制精确调整、固定轨排几何结构尺寸。
双块式无砟道床施工

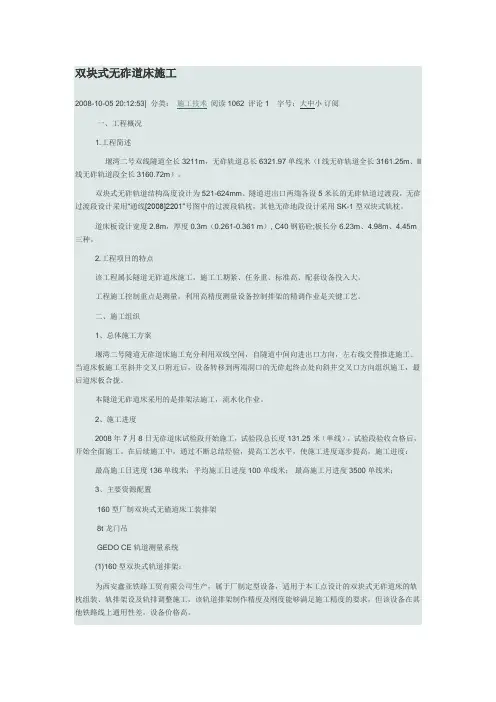

双块式无砟道床施工
5.5双块式无砟道床施工 5.5.1施工方案 双块式轨枕在轨枕预制厂预制完成后运输至施工工地。 双块式无砟轨道水硬性材料支承层采用电脑控制、自动导向的滑模摊铺机摊铺施工，自卸式卡车运输，挖掘机配合布料。底座和道床板混凝土采用模筑施工方案。混凝土采用自动称量的拌和站集中生产，混凝土罐车运输供应，现场泵送的施工方案。 现场轨道铺设采用与设计同轨型的25m长定尺轨作为工具轨及与设计相同扣件作为工具扣件组装轨排施工。采用汽车运输轨枕、钢筋等材料沿线卸存，采用2台轮胎式龙门吊吊散轨枕和工具轨，现场组装轨排。采用进口的初调和精调设备调整轨排，GRP1000型轨道测量系统进行轨排精调定位后浇筑道床板混凝土的施工方案。 对于工后沉降、徐变监测及技术评估不能满足铺设无砟轨道要求的地段，施工时跳过该地段，待其沉降满足要求后再进行施工。 5.5.2施工方法及工艺 在车站路基施工后沉降满足设计要求并经过评估后，方可进行无砟轨道施工。路基地段支承层采用混凝土运输车运送混凝土，滑模摊铺机摊铺或人工模筑方法施工；待路基段支承层施工完成后，开始运卸工具轨、双块式轨枕、钢筋等施工材料，然后用跨线轮胎式龙门吊和专用吊具工地散布轨枕、组装工具轨轨排，用轨排粗调机粗调轨排、布筋、立模、精调轨排、接地与绝缘测试、浇筑道床板混凝土的流水作业方法进行无砟轨道施工。 双块式轨枕无砟轨道施工总流程见下页图。 5.5.2.1路基的竣工检查和评估 无砟轨道施工前，必须按照无砟轨道铺设标准进行路基轨下基础的质量评估，确保工后沉降、徐变监测及技术评估满足标准要求,具备条件后方可铺设无砟轨道。
