实验探究力的平行四边形定则
实验 探究力的平行四边形定则
实验验证力的平行四边形定则一、【实验目的】1.会使用弹簧测力计.2.验证互成角度的两个力合成时的平行四边形定则.二、【实验原理】1.等效法：使一个力F′的作用效果和两个力F1、F2的作用效果都是让同一条一端固定的橡皮条伸长到同一点，所以一个力F′就是这两个力F1和F2的合力，作出力F′的图示，如图所示.2.平行四边形法：根据平行四边形定则作出力F1和F2的合力F的图示.3.验证：比较F和F′的大小和方向是否相同，若在误差允许的范围内相同，则验证了力的平行四边形定则.三、【实验器材】方木板、白纸、弹簧测力计、橡皮条、细绳套、三角板、刻度尺、图钉、铅笔四、【实验步骤】（1）安装好实验器材，用两个弹簧测力计分别勾住绳套，互成角度拉橡皮条，使橡皮条伸长，结点达到某一位置O，如图所示，记下两弹簧的读数F1 F2，及两条细绳的方向。
（2）只用一只弹簧测力计，通过细绳把橡皮条的结点拉到同样的位置O，读出并记录弹簧测力计的读数F′，同时记下细绳的方向．（3）按照相同的标度作出F1，F2及F~的图示，比较F与F′的差异。
（４）做完实验，整理仪器，有序退场。
．五、【实验数据处理】①作力的合成图，要使用刻度尺和圆规作图，将图画的适当的大一些、美观、准确，要严格按力的图示要求和几何作图法作出合力。
②由作平行四边形法得到的F和实际测量得到的F~不可能完全重合，一般大小和方向的偏差在10%以内（角度在5度以内），即可认为验证了平行四边形定则。
六、【实验注意事项】1、使用弹簧测力计前，要先观察指针是否指在零刻度处，否则要调零；再将两个弹簧测力计的挂钩钩在一起，向相反方向拉，如果两个示数相同可使用（另外本实验不需要量角器，按照拉力角度作图即可）2、试验中的两个细绳套不要太短，适当长度即可；两个拉力的夹角不宜太大或太小，在60-100之间为宜，拉力角度不需要垂直。
3、在同一实验中，使橡皮条拉长时结点的位置一定要相同，每次一定要同时记下拉力的大小和对应的方向。
第4讲实验二探究力的平行四边形定则
第4讲实验二探究力的平行四边形定则第一课时误差分析本实验的误差除弹簧测力计本身的误差外，还主要来源于以下两个方面：1．读数误差：减小读数误差的方法：弹簧测力计数据在允许的情况下，尽量一些．读数时眼睛一定要正视，要按有效数字正确读数和记录．2．作图误差：减小作图误差的方法：作图时两力的对边一定要平行，两个分力F1、F2间的夹角越大，用平行四边形作出的合力F的误差ΔF就越，所以实验中不要把F1、F2间的夹角取得太．,注意事项：1．位置不变：在同一次实验中，使橡皮条拉长时结点的位置一定要．2．角度合适：用两个弹簧测力计钩住细绳套互成角度地拉橡皮条时，其夹角不宜太，也不宜太，以60°～120°之间为宜．3．尽量减少误差(1)在合力不超出量程及在橡皮条弹性限度内形变应尽量一些．(2)细绳套应适当一些，便于确定力的方向．4．统一标度：在同一次实验中，画力的图示选定的标度要相同，并且要恰当选定标度，使力的图示稍一些.热点对实验原理及实验过程的考查【典例1】在“验证力的平行四边形定则”实验中，需要将橡皮条的一端固定在水平木板上，先用一个弹簧秤拉橡皮条的另一端到某一点并记下该点的位置；再将橡皮条的另一端系两根细绳，细绳的另一端都有绳套，用两个弹簧秤分别勾住绳套，并互成角度地拉橡皮条．(1)(多选)某同学认为在此过程中必须注意以下几项：A．两根细绳必须等长B．橡皮条应与两绳夹角的平分线在同一直线上C．在使用弹簧秤时要注意使弹簧秤与木板平面平行D．在用两个弹簧秤同时拉细绳时要注意使两个弹簧秤的读数相等E．在用两个弹簧秤同时拉细绳时必须将橡皮条的另一端拉到用一个弹簧秤拉时记下的位置其中正确的是________(填入相应的字母)．(2)“验证力的平行四边形定则”的实验情况如图2－4－1甲所示，其中A为固定橡皮条的图钉，O为橡皮条与细绳的结点，OB和OC为细绳．图乙是在白纸上根据实验结果画出的力的示意图．①图乙中的F与F′两力中，方向一定沿AO方向的是______．②(单选)本实验采用的科学方法是________．A．理想实验法B．等效替代法C．控制变量法D．建立物理模型法图2－4－1 (3)(多选)某同学在坐标纸上画出了如图2－4－2所示的两个已知力F1和F2，图中小正方形的边长表示2 N，两力的合力用F表示，F1、F2与F的夹角分别为θ1和θ2，关于F1、F2与F、θ1和θ2关系正确的有________．A．F1＝4 N B．F＝12 NC．θ1＝45°D．θ1<θ2 图2－4－21．实验过程应注意(1)结点O：①定位O点时要力求准确．②同一次实验中橡皮条拉长后的O点必须保持．(2)拉力：①用弹簧秤测拉力时要使拉力沿弹簧秤轴线方向．②应尽量使橡皮条、弹簧秤和细绳套位于与纸面平行的同一内．③两个分力F1、F2间的夹角θ不要太大或太小．(3)作图①在同一次实验中，选定的比例要相同．②严格按力的图示要求和几何作图法作出平行四边形，求出合力．2．操作不忘“三”“二”“一”用两个弹簧秤拉橡皮条时的“三记录”(记录两弹簧秤示数、两细绳方向和结点O的位置)，用一个弹簧秤拉橡皮条时的“二记录”(记录弹簧秤示数和细绳方向)及“一注意”(结点O的位置必须在同一位置)等．【变式跟踪1】(2013·海口模拟)将橡皮筋的一端固定在A点，另一端拴上两根细绳，每根细绳分别连着一个量程为5 N、最小刻度为0.1 N的弹簧测力计，沿着两个不同的方向拉弹簧测力计，当橡皮筋的活动端拉到O点时，两根细绳相互垂直，如图2－4－3所示．这时弹簧测力计的读数可从图中读出．图2－4－3图2－4－4(1)由图可读得两个相互垂直的拉力的大小分别为______ N和______ N.(2)在如图2－4－4所示的方格纸上按作图法的要求画出这两个力及它们的合力．答案(1)2.50 4.00(2)见解析图深刻理解实验原理，实现实验方法的迁移实验原理是实验的核心和灵魂，实验方法、实验步骤、仪器的选择、数据的处理等一切实验的问题都是围绕实验原理展开的，深刻理解实验原理是形成设计实验的能力的基础．只要弄懂了实验原理，实验操作过程中的一些规定、注意事项就变成了易于理解掌握的知识，完成相同的实验，可以有不同的实验方法．如可以用三个共点力平衡的装置来验证平行四边形定则．【典例2】(2011·江苏卷，10)某同学用如图2－4－5所示的实验装置来验证“力的平行四边形定则”．弹簧测力计A挂于固定点P，下端用细线挂一重物M.弹簧测力计B的一端用细线系于O点，手持另一端向左拉，使结点O静止在某位置．分别读出弹簧测力计A和B的示数，并在贴于竖直木板的白纸上记录O点的位置和拉线的方向．(1)本实验用的弹簧测力计示数的单位为N，图中A的示数为______N.(2)(单选)下列不必要的实验要求是_____．(请填写选项前对应的字母)A．应测量重物M所受的重力B．弹簧测力计应在使用前校零C．拉线方向应与木板平面平行D．改变拉力，进行多次实验，每次都要使O点静止在同一位置图2－4－5 (3)某次实验中，该同学发现弹簧测力计A的指针稍稍超出量程，请您提出两个解决办法．答案(1)3.6(2)D(3)①减小弹簧测力计B的拉力；②减小重物M的质量(或将A更换成较大量程的弹簧测力计、改变弹簧测力计B拉力的方向等)．【变式跟踪2】(多选)有同学利用如图2－4－6所示的装置来验证力的平行四边形定则：在竖直木板上铺有白纸，固定两个光滑的滑轮A和B，将绳子打一个结点O，每个钩码的重量相等，当系统达到平衡时，根据钩码个数读出三根绳子的拉力F1、F2和F3，回答下列问题：(1)(多选)改变钩码个数，实验能完成的是()．A．钩码的个数N1＝N2＝2，N3＝4B．钩码的个数N1＝N3＝3，N2＝4C．钩码的个数N1＝N2＝N3＝4D．钩码的个数N1＝3，N2＝4，N3＝5 图2－4－6(2)(单选)在拆下钩码和绳子前，最重要的一个步骤是()．A．标记结点O的位置，并记录OA、OB、OC三段绳子的方向D．用天平测出钩码的质量B．量出OA、OB、OC三段绳子的长度C．用量角器量出三段绳子之间的夹角(3)在作图时，你认为图2－4－7中________是正确的．(填“甲”或“乙”)图2－4－7答案(1)BCD(2)A(3)甲1．在探究求合力的方法时，先将橡皮条的一端固定在水平木板上，另一端系上带有绳套的两根细绳．实验时，需要两次拉伸橡皮条，一次是通过两细绳用两个弹簧秤互成角度地拉橡皮条，另一次是用一个弹簧秤通过细绳拉橡皮条．(1)(多选)实验对两次拉伸橡皮条的要求中，下列哪些说法是正确的________(填字母代号)．A ．将橡皮条拉伸相同长度即可B ．将橡皮条沿相同方向拉到相同长度C ．将弹簧秤都拉伸到相同刻度D ．将橡皮条和绳的结点拉到相同位置(2)(单选)同学们在操作过程中有如下议论，其中对减小实验误差有益的说法是________(填字母代号)．A ．两细绳必须等长B ．弹簧秤、细绳、橡皮条都应与木板平行C ．用两弹簧秤同时拉细绳时两弹簧秤示数之差应尽可能大D ．拉橡皮条的细绳要长些，标记同一细绳方向的两点要近些答案 (1)BD (2)B2．在“探究共点力合成规律”的实验中，某同学经历了以下实验步骤：A ．在白纸上按比例做出两个力F1和F2的图示，根据平行四边形定则作图求出合力F ；B ．只用一个测力计，通过细绳把橡皮筋拉同样长度；C ．记下两个测力计F1和F2的读数，并且记录它们的方向；D ．在水平放置的木板上，垫一张白纸，把橡皮筋的一端固定在板上P点，用两条细绳连接在橡皮筋的另一端，通过细绳同时用两个测力计互成角度地拉橡皮筋，使橡皮筋与细绳的连接点到达某一位置O ，并记下此位置，如图2－4－8所示； E ．记下测力计的读数F′和细绳方向，按同一比例作出这个力的图示，比较这个实测合力F′和按平行四边形定则求出的合力F ，看它们的大小和方向是否相近；F ．用刻度尺测量出P 、O 之间的距离并记录；G ．改变两测力计拉力的大小和方向，多次重复实验，从实验得出结论．(1)上述实验步骤有明显的错误，这个步骤是________(填选项前的字母)；正确的操作应为________．(2)上述实验步骤中有一步骤是多余的，这个步骤是________(填选项前的字母)；图2－4－8(3)将以上实验步骤按正确顺序排列，应为________(填选项前的字母)．答案(1)B只用一个测力计，通过细绳把橡皮筋拉到O点(2)F(3)DCABEG3．用等效代替法验证力的平行四边形定则的实验情况如图2－4－9甲所示，其中A为固定橡皮筋的图钉，O为橡皮筋与细绳的结点，OB和OC为细绳，图乙是白纸上根据实验结果画出的图．图2－4－9(1)本实验中“等效代替”的含义是________．A．橡皮筋可以用细绳替代B．左侧弹簧测力计的作用效果可以替代右侧弹簧测力计的作用效果C．右侧弹簧测力计的作用效果可以替代左侧弹簧测力计的作用效果D．两弹簧测力计共同作用的效果可以用一个弹簧测力计的作用效果替代(2)图乙中的F与F′两力中，方向一定沿着AO方向的是________，图中________是F1、F2合力的理论值，______是合力的实验值．(3)(多选)完成该实验的下列措施中，能够减小实验误差的是________．A．拉橡皮筋的绳细一些且长一些B．拉橡皮筋时，弹簧秤、橡皮筋、细绳应贴近木板且与木板面平行C．拉橡皮筋的细绳要长些，标记同一细绳方向的两点要远些D．使拉力F1和F2的夹角很小答案(1)D(2)F′F F′(3)ABC4．在“探究求合力的方法”实验中，现有木板、白纸、图钉、橡皮筋、细绳套和一把弹簧秤．(1)为完成实验，某同学另找来一根弹簧，先测量其劲度系数，得到的实验数据如下表：根据表中数据在图2－4－10中作出F －x 图象并求得该弹簧的劲度系数k ＝________N/m ；图2－4－10(2)某次实验中，弹簧秤的指针位置如图2－4－11所示，其读数为________N ；同时利用(1)中结果获得弹簧上的弹力值为2.50 N ，请在下列虚线框中画出这两个共点力的合力F 合；(3)由图得到F 合＝________N.答案 (1)见解析图 53(说明：±2范围内都可)(2)2.10(说明：有效数字位数正确，±0.02范围内都可) 见解析图 (3)3.3(说明：±0.02范围内都可)5．甲、乙、丙三位同学做“互成角度的两个力的合成”实验，所用弹簧测力计的量程为0～5 N ，他们都把橡皮条的一端固定在木板上的A 点，橡皮条的另一端通过细绳连接弹簧测力计，用两个弹簧测力计把橡皮条的另一端拉到某一确定的O 点，如图2－4－12所示，此时细绳都与平板平行，用F1和F2表示拉力的方向和大小．甲同学：F1和F2的方向互相垂直，F1＝3.0 N 、F2＝3.8 N ；乙同学：F1和F2方向间的夹角约为30°，F1＝F2＝4.0 N ；丙同学：F1和F2方向间的夹角约为120°，F1＝F2＝4.0 N ．这三位同学中操作不正确的是哪一位？并说明原因．图2－4－11图2－4－12解析甲同学：F1和F2的方向互相垂直，其合力大小小于5 N，小于弹簧测力计的最大测量值；乙同学：F1和F2方向间的夹角约为30°，其合力大小大于5 N，超过了弹簧测力计的最大测量值；丙同学：F1和F2方向间的夹角约为120°，其合力大小小于5 N，小于弹簧测力计的最大测量值；这三位同学中操作不正确的是乙同学．答案操作不正确的是乙同学，因为他这两个力的合力超过了弹簧测力计刻度的最大值5 N，之后再用一个弹簧测力计拉橡皮条时拉不到O点.。
实验 验证力的平行四边形定则
6.使用弹簧测力计测力时,读数应尽量大些,但不能超出它的测量范围.
高中·物理
(教师参考) 其他方案
原理:利用钩码代替弹簧测力计拉橡皮条.
器材:方木板、白纸、钩码七个(质量相等的)、橡皮条、光滑硬棒(2个)、 细绳套、三角板、刻度尺、图钉(若干).
步骤:
(1)将一根橡皮条的一端固定在贴有白纸的竖直平整木板上,另一端绑上两 根细线.
皮条与细绳的结点,OB和OC为细绳套.
(1)图(乙)是在白纸上根据实验结果画出的力的图示,下列说法中正确的 是 .
高中·物理
A.图(乙)中的F是力F1和F2合力的理论值,F′是力F1和F2合力的实验测量值
B.图(乙)中的F′是力F1和F2合力的理论值,F是力F1和F2合力的实验测量值 C.在实验中,如果将细绳也换成橡皮条,那么对实验结果没有影响 D.在实验中,如果将细绳也换成橡皮条,那么对实验结果有影响 解析:(1)理论值是利用平行四边形定则作出的合力,实验值是利用一个 弹簧测力计时的拉力的值,选项B正确;在本实验中,细绳套换成橡皮条 只是使测力计位置改变,不会对实验结果产生影响,选项C正确. 答案:(1)BC
1.0 =0.05. 20.0 20.0 ×1 N=4.0 N,用刻度尺量得 F 合偏离 F 方向的距离为 1.0 mm,量得 OC 长为 5
答案:(2)①见解析
②4.0 0.05
高中·物理
(教师备用)
例2-1: (2017· 江西省宜春三中高一检测)李明同学在做“互成角度的
高中·物理
(2)本实验采用的科学方法是 A.理想实验法 C.控制变量法 B.等效替代法 D.建立物理模型法
.
解析:(2)本实验采用的是等效替代的方法,利用一个力的作用效果替代 两个力的作用效果,从而确定合力和分力的关系. 答案:(2)B
实验验证力的平行四边形法则

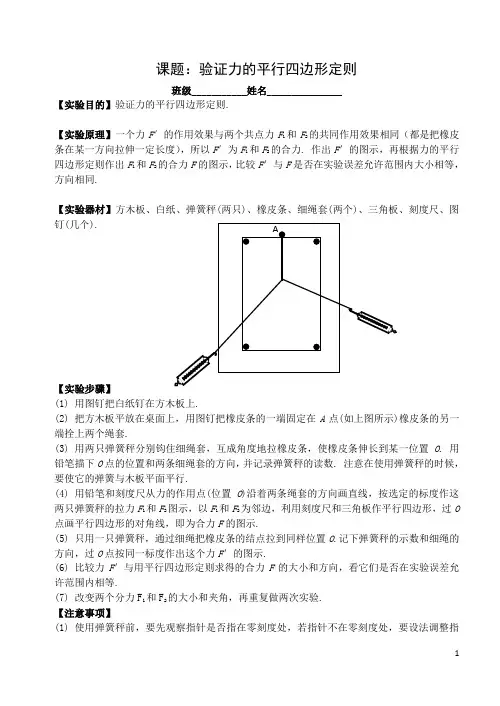

课题：验证力的平行四边形定则班级___________姓名_______________【实验目的】验证力的平行四边形定则.【实验原理】一个力F′的作用效果与两个共点力F1和F2的共同作用效果相同（都是把橡皮条在某一方向拉伸一定长度），所以F′为F1和F2的合力. 作出F′的图示，再根据力的平行四边形定则作出F1和F2的合力F的图示，比较F′与F是否在实验误差允许范围内大小相等，方向相同.【实验器材】方木板、白纸、弹簧秤(两只)、橡皮条、细绳套(两个)、三角板、刻度尺、图钉(几个).【实验步骤】(1) 用图钉把白纸钉在方木板上.(2) 把方木板平放在桌面上，用图钉把橡皮条的一端固定在A点(如上图所示)橡皮条的另一端拴上两个绳套.(3) 用两只弹簧秤分别钩住细绳套，互成角度地拉橡皮条，使橡皮条伸长到某一位置O. 用铅笔描下O点的位置和两条细绳套的方向，并记录弹簧秤的读数. 注意在使用弹簧秤的时候，要使它的弹簧与木板平面平行.(4) 用铅笔和刻度尺从力的作用点(位置O)沿着两条绳套的方向画直线，按选定的标度作这两只弹簧秤的拉力F1和F2图示，以F1和F2为邻边，利用刻度尺和三角板作平行四边形，过O 点画平行四边形的对角线，即为合力F的图示.(5) 只用一只弹簧秤，通过细绳把橡皮条的结点拉到同样位置O.记下弹簧秤的示数和细绳的方向，过O点按同一标度作出这个力F′的图示.(6) 比较力F′与用平行四边形定则求得的合力F的大小和方向，看它们是否在实验误差允许范围内相等.(7) 改变两个分力F1和F2的大小和夹角，再重复做两次实验.【注意事项】(1) 使用弹簧秤前，要先观察指针是否指在零刻度处，若指针不在零刻度处，要设法调整指针，使之指在零刻度处. 再将两个弹簧秤的挂钩钩在一起，向相反方向拉，如果两个示数相同方可使用.(2) 实验中的两只细绳套不要太短.(3) 在同一次实验中，使橡皮条拉长时结点的位置一定要相同.(4) 在使用弹簧秤施拉力时，拉力应沿弹簧秤的轴线方向. 弹簧秤中弹簧轴线、橡皮条、细绳套应该位于与纸面平行的同一平面内. 要防止弹簧秤卡壳，防止弹簧秤或橡皮条与纸面有摩擦.(5) 在同一实验中，画力的图示选定的标度要相同. 并且要恰当选定标度，使力的图示稍大一些.【巩固提高】（ ）1．某同学在做“验证力的平行四边形定则”实验时，利用坐标纸记下了橡皮绳的结点位置O 以及两只弹簧秤拉力的大小和方向，如右图所示，试在图中作出无实验误差情况下橡皮绳此时的拉力图示，并用F 3表示该力。
验证力的平行四边形定则
是正确的.(填
图 2－6－4
解析 (1)A 组中 N1＝N2＝2 时，只有当两力同向时，其合力才为 4，显然是无法完成实验的，其余的 3 组均可以满足三力平衡. (2)三力的大小可以直接用钩码的个数代替，故无需测出其 质量，只要记下结点 O 的位置及三力的方向即可； (3)F3 显然应该是竖直向下的，F1、F2 所作出的平行四边形 的对角线因为误差的原因不一定严格地竖直向上和 F3 平衡.
图 2－6－3
(1)改变钩码个数，实验能完成的是( A.钩码的个数 N1＝N2＝2，N3＝4 B.钩码的个数 N1＝N3＝3，N2＝4 C.钩码的个数 N1＝N2＝N3＝4 D.钩码的个数 N1＝3，N2＝4，N3＝5
)
(2)在拆下钩码和绳子前，最重要的一个步骤是(
)
A.标记结点 O 的位置，并记录 OA、OB、OC 三段绳子的方 向 B.量出 OA、OB、OC 三段绳子的长度 C.用量角器量出 3 根绳子之间的夹角 D.用天平测出钩码的质量 (3)在作图时， 你认为图 2－6－4 中图 “甲”或“乙”)
三、实验器材 木板 1 块、白纸、图钉若干、橡皮条 1 段、细绳套(2 个)、 弹簧秤 2 个、三角板、刻度尺、量角器、铅笔等．
四、实验步骤 1．用图钉把 1 张白纸钉在水平桌面上的方木板上． 2． 用图钉把橡皮条的一端固定在板上的 A 点， 用 2 条细绳 套结在橡皮条的另一端． 3．用 2 个弹簧秤分别钩住 2 个细绳套，互成角度地拉橡皮 条，使橡皮条伸长，结点到达某一位置 O(如图 2－6－1 所示)．
(2) 如果“力的平行四边形定则”得到验证，那么图乙中 cos α . cos β＝
图 2－6－5
【答案】 (1)②钩码个数 ( 或细线拉力 ) 橡皮筋与细线结点的位置 细线的方向(说明： 能反映细线方向的其他记录也可以) ③橡皮 筋与细线结点的位置与步骤②中结点的位置重合 钩码个数和 对应的细线方向 3 (2)4

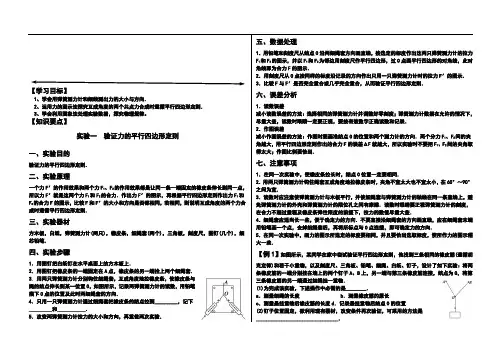

实验 探究力的平行四边形定则
【学习目标】1、学会用弹簧测力计和细线测出力的大小与方向．2、运用力的图示法探究互成角度的两个共点力合成时遵循平行四边形定则．3、学会利用图象法处理实验数据，探究物理规律。
【知识要点】实验一验证力的平行四边形定则一、实验目的验证力的平行四边形定则．二、实验原理一个力F′的作用效果和两个力F1、F2的作用效果都是让同一条一端固定的橡皮条伸长到同一点，所以力F′就是这两个力F1和F2的合力．作出力F′的图示，再根据平行四边形定则作出力F1和F2的合力F的图示，比较F和F′的大小和方向是否都相同，若相同，则说明互成角度的两个力合成时遵循平行四边形定则．三、实验器材方木板，白纸，弹簧测力计(两只)，橡皮条，细绳套(两个)，三角板，刻度尺，图钉(几个)，细芯铅笔．四、实验步骤1．用图钉把白纸钉在水平桌面上的方木板上．2．用图钉把橡皮条的一端固定在A点，橡皮条的另一端拴上两个细绳套．3. 用两只弹簧测力计分别钩住细绳套，互成角度地拉橡皮条，使橡皮条与绳的结点伸长到某一位置O，如图所示，记录两弹簧测力计的读数，用铅笔描下O点的位置及此时两细绳套的方向．4．只用一只弹簧测力计通过细绳套把橡皮条的结点拉到_________，记下_________和___________．5．改变两弹簧测力计拉力的大小和方向，再重做两次实验．五、数据处理1．用铅笔和刻度尺从结点O沿两细绳套方向画直线，按选定的标度作出这两只弹簧测力计的拉力F1和F2的图示，并以F1和F2为邻边用刻度尺作平行四边形，过O点画平行四边形的对角线，此对角线即为合力F的图示．2．用刻度尺从O点按同样的标度沿记录的方向作出只用一只弹簧测力计时的拉力F′的图示．3．比较F与F′是否完全重合或几乎完全重合，从而验证平行四边形定则．六、误差分析1．读数误差减小读数误差的方法：选择相同的弹簧测力计并调整好零刻度；弹簧测力计数据在允许的情况下，尽量大些，读数时眼睛一定要正视，要按有效数字正确读数和记录．2．作图误差减小作图误差的方法：作图时要画准结点O的位置和两个测力计的方向．两个分力F1、F2间的夹角越大，用平行四边形定则作出的合力F的误差ΔF就越大，所以实验时不要把F1、F2间的夹角取得太大；作图比例要恰当．七、注意事项1．在同一次实验中，使橡皮条拉长时，结点O位置一定要相同．2．用两只弹簧测力计钩住绳套互成角度地拉橡皮条时，夹角不宜太大也不宜太小，在60°～90°之间为宜．3．读数时应注意使弹簧测力计与木板平行，并使细绳套与弹簧测力计的轴线在同一条直线上，避免弹簧测力计的外壳和弹簧测力计的限位孔之间有摩擦．读数时眼睛要正视弹簧测力计的刻度，在合力不超过量程及橡皮条弹性限度的前提下，拉力的数值尽量大些．4．细绳套应适当长一些，便于确定力的方向．不要直接沿细绳套的方向画直线，应在细绳套末端用铅笔画一个点，去掉细绳套后，再将所标点与O点连接，即可确定力的方向．5．在同一次实验中，画力的图示所选定的标度要相同，并且要恰当选取标度，使所作力的图示稍大一些．【例1】如图所示，某同学在家中尝试验证平行四边形定则，他找到三条相同的橡皮筋(遵循胡克定律)和若干小重物，以及刻度尺、三角板、铅笔、细绳、白纸、钉子，设计了如下实验：将两条橡皮筋的一端分别挂在墙上的两个钉子A、B上，另一端与第三条橡皮筋连接，结点为O，将第三条橡皮筋的另一端通过细绳挂一重物．(1)为完成该实验，下述操作中必需的是________．a．测量细绳的长度 b．测量橡皮筋的原长c．测量悬挂重物后橡皮筋的长度d．记录悬挂重物后结点O的位置(2)钉子位置固定，欲利用现有器材，改变条件再次验证，可采用的方法是________________________________．【例2】在“验证力的平行四边形定则”的实验中，某同学的实验情况如图甲所示，其中A为固定橡皮条的图钉，O为橡皮条与细绳的结点，OB和OC为细绳．(1)图乙是在白纸上根据实验结果画出的力的图示，下列说法中正确的是 ( )A．图乙中的F是力F1和F2合力的理论值，F′是力F1和F2合力的实际测量值B．图乙中的F′是力F1和F2合力的理论值，F是力F1和F2合力的实际测量值C．在实验中，如果将细绳也换成橡皮条，那么对实验结果没有影响D．在实验中，如果将细绳也换成橡皮条，那么对实验结果有影响(2)本实验采用的科学方法是________(填字母代号)A．理想实验法 B．等效替代法C．控制变量法 D．建立物理模型法实验二探究弹力和弹簧伸长量的关系一、实验目的1．探究弹力和弹簧伸长量的关系．2．学会利用图象法处理实验数据，探究物理规律．二、实验原理1．如图所示，弹簧在下端悬挂钩码时会伸长，平衡时弹簧产生的弹力与所挂钩码的重力大小相等．2．用刻度尺测出弹簧在不同钩码拉力下的伸长量x，建立直角坐标系，以纵坐标表示弹力大小F，以横坐标表示弹簧的伸长量x，在坐标系中描出实验所测得的各组(x、F)对应的点，用平滑的曲线连接起来，根据实验所得的图线，就可探知弹力大小与伸长量间的关系．三、实验器材铁架台、弹簧、毫米刻度尺、钩码若干、三角板、坐标纸、重垂线．四、实验步骤1．将弹簧的一端挂在铁架台上，让其自然下垂，用刻度尺测出弹簧自然伸长状态时的长度l0，即原长．2．如图所示，在弹簧下端挂质量为m1的钩码，测出此时弹簧的长度l1，记录m1和l1，填入自己设计的表格中．3．改变所挂钩码的质量，测出对应的弹簧长度，记录m2、m3、m4、m5和相应的弹簧长度l2、l3、l4、l5，并得出每次弹簧的伸长量x1、x2、x3、x4、x5.钩码个数长度伸长量x 钩码质量m 弹力F0 l0＝1 l1＝x1＝l1－l0m1＝F1＝2 l2＝x2＝l2－l0m2＝F2＝3 l3＝x3＝l3－l0m3＝F3＝⋮⋮⋮⋮⋮五、数据处理1．以弹力F(大小等于所挂钩码的重力)为纵坐标，以弹簧的伸长量x为横坐标，用描点法作图．连接各点，得出弹力F随弹簧伸长量x变化的图线．2．以弹簧的伸长量为自变量，写出图线所代表的函数．首先尝试一次函数，如果不行则考虑二次函数．3．得出弹力和弹簧伸长量之间的定量关系，解释函数表达式中常数的物理意义．六、误差分析1．本实验的误差来源之一是由弹簧拉力大小的不稳定造成的，因此，使弹簧的悬挂端固定，另一端通过悬挂钩码来充当对弹簧的拉力，可以提高实验的准确度．2．弹簧长度的测量是本实验的主要误差来源，所以，应尽量精确地测量弹簧的长度．3．在F－x图象上描点、作图不准确．七、注意事项1．每次增减钩码测量有关长度时，均需保证弹簧及钩码不上下振动而处于静止状态，否则，弹簧弹力将可能与钩码重力不相等．2．弹簧下端增加钩码时，注意不要超过弹簧的限度．3．测量有关长度时，应区别弹簧原长l0、实际总长l及伸长量x三者之间的不同，明确三者之间的关系．4．建立平面直角坐标系时，两轴上单位长度所代表的量值要适当，不可过大，也不可过小．5．描线的原则是，尽量使各点落在描出的线上，少数点分布于线两侧，描出的线不应是折线，而应是平滑的曲线．6．记录数据时要注意弹力及弹簧伸长量的对应关系及单位．【例3】以下是一位同学做“探究弹簧伸长量与弹力的关系”的实验．(1)下列的实验步骤是这位同学准备完成的，请你帮这位同学按操作的先后顺序，用字母排列出来是______________．A．以弹簧伸长量为横坐标，以弹力为纵坐标，描出各组数据(x，F)对应的点，并用平滑的曲线连接起来B．记下弹簧不挂钩码时，其下端在刻度尺上C．将铁架台固定于桌子上，并将弹簧的一端系于横梁上，在弹簧附近竖直固定一刻度尺D．依次在弹簧下端挂上1个、2个、3个、4个……钩码，并分别记下钩码静止时，弹簧下端所对应的刻度并记录在表格内，然后取下钩码E．以弹簧伸长量为自变量，写出弹力与弹簧伸长量的关系式F．解释函数表达式中常数的物理意义(2)这位同学探究弹力大小与弹簧伸长量之间的关系所测的几组数据在图中坐标上已描出：①在图中的坐标上作出Fx图线．②写出曲线的函数表达式(x用cm作单位)【例5】(2010·浙江理综·21Ⅰ)在“探究弹簧弹力大小与伸长量的关系”的实验中，甲、乙两位同学选用不同的橡皮绳代替弹簧．为测量橡皮绳的劲度系数，他们在橡皮绳下端依次逐个挂上钩码(每个钩码的质量均为m＝0.1 kg，取g＝10 m/s2)，并记录绳下端的坐标X加i(下标i表示挂在绳下端的钩码个数)，然后逐个拿下钩码，同样记录绳下端的坐标X减i，绳下端坐标的平均值Xi＝(X加i＋X减i)/2的数据如下表：挂在橡皮绳下端的钩码个数橡皮绳下端的坐标(Xi/mm)甲乙1 216.5 216.52 246.7 232.03 284.0 246.54 335.0 264.25 394.5 281.36 462.0 301.0 (1)同一橡皮绳的X加i________X减i(填“大于”或“小于”)．(2)________同学的数据更符合实验要求(填“甲”或“乙”)．(3)选择一组数据用作图法得出该橡皮绳的劲度系数k(N/m)．(4)为了更好的测量劲度系数，在选用钩码时需考虑的因素有哪些？图象法处理实验数据作图的规则：(1)要在坐标轴上标明轴名、单位，恰当地选取纵轴、横轴标度，并根据数据特点正确确定坐标起点，使所作出的图象几乎占满整个坐标图纸．若弹簧原长较长，则横坐标起点可以不从零开始选择．(2)作图线时，尽可能使直线通过较多坐标描点，不在直线上的点也要尽可能对称分布在直线的两侧(若有个别点偏离太远，则是因偶然误太大所致，应舍去)．(3)要注意坐标轴代表的物理量的意义，注意分析图象的斜率、截距的意义．。
验证力的平行四边形定则
实验验证力的平行四边形定则一、实验原理：等效替代思想二、注意事项：(1)位置不变在同一次实验中，使橡皮条拉长时结点的位置一定要相同．(2)角度合适用两个弹簧测力计钩住细绳套互成角度地拉橡皮条时，其夹角不宜太小，也不宜太大，以60°～100°之间为宜．(3)尽量减小误差①在合力不超出量程及在橡皮条弹性限度内，形变应尽量大一些．②细绳套应适当长一些，便于确定力的方向．(4)统一标度在同一次实验中，画力的图示选定的标度要相同，并且要恰当选定标度，使力的图示稍大一些．小结：为了提高精确度应:测力计的示数适当大些，两力夹角适当大些，标度适当小些，标注细线方向的两点间距和离结点的距离适当远些.三、操作不忘“三”“二”“一”.（1）两弹簧测力计拉橡皮条时，“三记录”：记录两测力计的示数，两细绳的方向和结点O的位置.（2）用一个弹簧拉橡皮条时，“两记录”：记录测力计的示数和细绳的方向.（3）“一注意”：在同一实验中结点O位置的必须在同一位置.图解：F为两个弹簧测力计的拉力F1F2的通过作平行四边形的对角线.F/是一个弹簧拉时测力计的示数，即合力，沿AO方向。
比较F和F/验证平行四边形定则.1.（DP39例2）某同学通过下述实验验证力的平行四边形定则．实验步骤： 甲①将弹簧秤固定在贴有白纸的竖直木板上，使其轴线沿竖直方向． ②如图甲所示，将环形橡皮筋一端挂在弹簧秤的秤钩上，另一端用圆珠笔尖竖直向下拉，直到弹簧秤示数为某一设定值时，将橡皮筋两端的位置标记为O 1、O 2，记录弹簧秤的示数F ，测量并记录O 1、O 2间的距离(即橡皮筋的长度)．每次将弹簧秤示数改变0.50 N ，测出所对应的L ，部分数据如下表所示： 乙③找出②中F ＝2.50 N 时橡皮筋两端的位置，重新标记为O 、O′，橡皮筋的拉力记为F O O ′.④在秤钩上涂抹少许润滑油，将橡皮筋搭在秤钩上，如图乙所示．用两圆珠笔尖成适当角度同时拉橡皮筋的两端，使秤钩的下端达到O 点，将两笔尖的位置标记为A 、B ，橡皮筋OA 段的拉力记为F OA ，OB 段的拉力记为F OB .完成下列作图和填空： (1) 利用(2)表中数据在图丙的坐标纸上画出F-L 图线，根据图线 丙求得L 0＝________cm.(2)测得OA ＝6.00 cm ，OB ＝7.60 cm ，则F OA 的大小为________N.解析： （1）通过描点、连线，F-L 图像如图1.由图可知原长L 0=10.0cm.(2) 在F 0A 和F 0B 作用下，橡皮筋的长度L=13.60cm. 伸长量△x=L-L 0=3.60cm. 由图1可求劲度系数m./50m /10)0.1005.15(05.22N N k ≈⨯--=- 则F 0A =F 0B =k △x=1.80N.(备注橡皮筋搭在光滑的秤钩上，为同一条橡皮筋上的力处处相等）.2．(实验器材的创新)如图所示，某实验小组同学利用DIS 实验装置研究支架上力的分解．A 、B 为两个相同的双向力传感器，该类型传感器在受到拉力时读数为正，受到压力时读数为负．B 固定不动并通过光滑铰链连接一直杆，A 可沿固定的圆弧形轨道(圆心在O 点)移动，A 连接一不可伸长的轻绳，轻绳另一端系在F/N 0 0.50 1.00 1.50 2.00 2.50 L/ cml 010.9712.0213.0013.9815.05杆右端O 点构成支架，实验时始终保持杆在水平方向，取重力加速度大小g ＝10 m/s 2，计算结果保留一位有效数字．操作步骤如下①测量轻绳与水平杆的夹角θ； ②对两个传感器进行调零； ③用另一根轻绳在O 点悬挂一钩码，记录两个传感器的读数； ④取下钩码，移动A ，改变θ角；⑤重复上述实验步骤，得到的数据记录在表格中.F 1/N 2.001 1.155 … 1.156 2.002 F 2/N －1.733 －0.578 … 0.579 1.734 θ30°60°…120°150°(1)12________kg.挂上钩码后，A 沿固定轨道移动过程中轻绳AO 上的力的最小值为______N.(2)每次改变θ角后都要对传感器进行调零，此操作目的是________．A ．事先忘记调零B ．可以完全消除实验的误差C ．消除直杆自身重力对结果的影响解析：（1）由于绳只能产生拉力，杆可产生拉力也能产生支持力，故A 对应F 1，B 对应F2.当θ=300时，结点受力如图，kg m mg F 1.0sin 1=⇒=θ 当θ=900时，OA 的拉力F 1最小，最小值为F 1min =mg=1N. (2)对传感器调零的目的：消除杆自身重力对结果的影响，故选C.3．(实验过程的创新)某实验小组用一支弹簧测力计和一个量角器等器材验证力的平行四边形定则，设计了如图所示的实验装置，固定在竖直木板上的量角器的直边水平，橡皮筋的一端固定于量角器的圆心O 的正上方A 处，另一端系绳套1和绳套2. (1)主要实验步骤如下：①弹簧测力计挂在绳套1上竖直向下拉橡皮筋，使橡皮筋的结点到达O 点处，记下弹簧测力计的示数F ； ②弹簧测力计挂在绳套1上，手拉着绳套2，缓慢拉橡皮筋，使橡皮筋的结点到达O 处，此时绳套1沿0°方向，绳套2沿120°方向，记下弹簧测力计的示数F ′；③根据力的平行四边形定则可得绳套1的拉力大小为________； ④比较____________，即可初步验证； ⑤只改变绳套2的方向，重复上述实验步骤．(2)将绳套1由0°方向缓慢转动到60°方向，同时绳套2由120°方向缓慢转动到180°方向，此过程中保持橡皮筋的结点在O 处不动，保持绳套1和绳套2的夹角120°不变，关于绳套1的拉力大小的变化，下列结论正确的是________．A ．逐渐增大B ．先增大后减小C ．逐渐减小D ．先减小后增大θmg2F 1F解析：（1）结点受力如图，,30cos ,30sin 02021F F F F ==故.331F F =比较F /和F 1的大小，即可初步验证. （2）正弦定理法：“一式一图像”.22110sin sin 120sin θθF F mg ==角度变化分析：θ1由钝角减小到900，sin θ1一直增大，故F 1一直增大.1F 2F FF1F 2F 1θ2θθsin。
实验验证力的平行四边形定则PPT精品课件
同时拉这两条细线，使橡皮条再伸长到O 点，读出秤的示数F2。
C. 用弹簧秤连接一条细线拉橡皮条， 使它的一端伸长到O点，读出F1；再换用 另一细线与弹簧秤连接橡皮条，使它的一
端仍然伸长到O点，读出F2。
D. 把两根细线中的一条细线与弹簧 秤连接，然后同时拉这两天细线，使橡皮 条的一端伸长到O点，记下两细线的方向 及秤的示数F1；放回橡皮条后，将弹簧秤 连接到另一根细线上，再同时拉这两条细 线，使橡皮条一端伸长到O点，并使两条 细线位于记录下来的方向上，读出弹簧秤 的读数F2。
龙门万佛洞正壁
贾思勰和《齐民要术》 北 朝的贾思勰（xi6），是我 国历史上著名的农学家。
龙门 摩崖 三佛 龛全 景
云岗石窟第20窟露坐大佛
《洛 神赋 图》 卷
承上启下的文学
三国两晋时文学 成就综述
（点击）
嵇康
玄学的代 表人物， “竹林七 贤”之一
祖冲之
他最突出的贡献，是 继刘徽的成就之后， 在世界上第一次把圆 周率的数值，精确地 推算到小数点以后的 第七位数字，也就是 在3.1415926和 3.1415927之间。这 比欧洲早了1000多年。
[变式练习]将下述实验步骤按正确顺 序排列应是__________。
(1)在白纸上按比例做出两个力F1和F2 的图示，根据平行四边形定则作图求出合 力F。
(2)只用一只测力计，通过细绳把橡 皮条的结点拉到同样的位置。
(3)记下两测力计读数，描出两细绳 的方向。
(4)在水平放置的木板上，垫一张白 纸，用图钉固定，把橡皮条的一端固定 在板上P点，用两条细绳连接在橡皮条的 另一端，通过细绳同时用两个测力计互 成角度地拉橡皮条，使橡皮条与细绳的 连接点到达某一位置，并记下此位置。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
实验:探究力的平行四边形定则
一、实验目的
1．会使用弹簧测力计．
2．验证互成角度的两个力合成时的平行四边形定则．
二、实验原理
1．等效法：一个力F′的作用效果和两个力F1、F2的作用效果都是让同一
条一端固定的橡皮条伸长到同一点，所以一个力F′就是这两个力F1和F2
的合力，作出力F′的图示，如图所示．
2．平行四边形法：根据平行四边形定则作出力F1和F2的合力F的图示．
3．验证：比较F和F′的大小和方向是否相同，若在误差允许的范围内相
同，则验证了力的平行四边形定则．
三、实验器材
方木板、白纸，弹簧测力计(两只)，橡皮条，细绳套(两个)，三角板，刻度尺，图钉(几个)．四、实验步骤
1．在水平桌面上平放一块方木板，在方木板上铺一张白纸，用图钉
把白纸固定在方木板上．
2．用图钉把橡皮条的一端固定在板上的A点，在橡皮条的另一端拴
上两条细绳，细绳的另一端各系上细绳套．
3．用两个弹簧测力计分别钩住细绳套，互成角度地拉橡皮条，将结
点拉到某一位置O，如图所示．
4．用铅笔描下O点的位置和两条细绳的方向，读出并记录两个弹簧测力计的示数．
5．用铅笔和刻度尺在白纸上从O点沿两条细绳的方向画直线，按一定的标度作出两个力F1和F2的图示，并以F1和F2为邻边用刻度尺和三角板作平行四边形，过O点的平行四边形的对角线即为合力F.
6．只用一个弹簧测力计，通过细绳把橡皮条的结点拉到同样的位置O，读出并记录弹簧测力计的示数，记下细绳的方向，按同一标度用刻度尺从O点作出这个力F′的图示．7．比较F′与用平行四边形定则求出的合力F的大小和方向，看它们在实验误差允许的范围内是否相等．
8．改变F1和F2的大小和方向，再做两次实验．
五、注意事项
1．同一实验中的两只弹簧测力计的选取方法是：将两只弹簧测力计调零后互钩对拉，若两只弹簧测力计在对拉过程中，读数相同，则可选；若读数不同，应调整或另换
2．在同一次实验中，使橡皮条拉长时，结点O位置一定要相同．
3．用两只弹簧测力计钩住绳套互成角度地拉橡皮条时，夹角不宜太大也不宜太小，在60°～100°之间为宜．
4．读数时应注意使弹簧测力计与木板平行，并使细绳套与弹簧测力计的轴线在同一条直线上，避免弹簧测力计的外壳与弹簧测力计的限位卡之间有摩擦．读数时眼睛要正视弹簧测力计的刻度，在合力不超过量程及橡皮条弹性限度的前提下，拉力的数值尽量大些．
5．细绳套应适当长一些，便于确定力的方向．不要直接沿细绳套的方向画直线，应在细绳套末端用铅笔画一个点，去掉细绳套后，再将所标点与O点连接，即可确定力的方向．6．在同一次实验中，画力的图示所选定的标度要相同，并且要恰当选取标度，使所作力的图示稍大一些．
六、误差分析
1．弹簧测力计本身的误差．
2．读数误差和作图误差．
3．两分力F1、F2间夹角θ越大，用平行四边形定则作图得出的合力F的误差ΔF也越大．【课堂练习】
1．在“验证力的平行四边形定则”的实验中，合力与分力的作用效果相同，这里作用效果是指()
A．弹簧测力计的弹簧被拉长
B．固定橡皮条的图钉受拉力产生形变
C．细绳套受拉力产生形变
D．使橡皮条在同一方向上伸长到同一长度
2．在探究求合力的方法时，先将橡皮条的一端固定在水平木板上，另一端系上带有绳套的两根细绳．实验时，需要两次拉伸橡皮条，一次是通过两细绳用两个弹簧秤互成角度地拉橡皮条，另一次是用一个弹簧秤通过细绳拉橡皮条．
(1)实验对两次拉伸橡皮条的要求中，下列哪些说法是正确的________(填字母代号)．A．将橡皮条拉伸相同长度即可
B．将橡皮条沿相同方向拉到相同长度
C．将弹簧秤都拉伸到相同刻度
D．将橡皮条和绳的结点拉到相同位置
(2)同学们在操作过程中有如下议论，其中对减小实验误差有益的说法是________(填字母代号)．
A．两细绳必须等长
B．弹簧秤、细绳、橡皮条都应与木板平行
C．用两弹簧秤同时拉细绳时两弹簧秤示数之差应尽可能大
D．拉橡皮条的细绳要长些，标记同一细绳方向的两点要远些
3.某同学做“验证力的平行四边形定则”实验时，主要步骤是：
A．在桌上放一块方木板，在方木板上铺一张白纸，用图钉把白纸钉在方木板上
B．用图钉把橡皮条的一端固定在板上的A点，在橡皮条的另一端拴上两条细绳，细绳的另一端系着绳套
C．用两个弹簧测力计分别钩住绳套，互成角度地拉橡皮条，使橡皮条伸长，结点到达某一位置O，记录下O点的位置，读出两个弹簧测力计的示数
D．按选好的标度，用铅笔和刻度尺作出两个弹簧测力计的拉力F1和F2的图示，并用平行四边形定则求出合力F
E．只用一个弹簧测力计，通过细绳套拉橡皮条使其伸长，读出弹簧测力计的示数，记下细绳的方向，按同一标度作出这个力F′的图示
F．比较F′和F的大小和方向，看它们是否相同，得出结论上述步骤中：
(1)有重要遗漏的步骤的序号是________和________．
(2)遗漏的内容分别是______________________________
和________________________________________．。
