第十二章章 泵、风机与管网系统的匹配.
li 8 d S ia L2 而 S ia i 2 4i di
kg m 7
构成S值的参数：
流动处于阻力平方区时：
S = f ( λ, l , d i , Σζ , ρ)
泵、风机的出口系统效应
泵、风机的出口系统效应
泵、风机的出口系统效应
效应管道长度，自风机出口截面不规则的速 度分布，到管道内气流速度规则分布的截面 之间管段长度 避免能量损失，不在此段安装管件或设备。 即在效应长度内断面的任何改变，均导致风 机性能的降低。
泵、风机的出口系统效应
第二节
泵与风机在管网系统中的工况点
泵与风机
第十二章 叶片式泵与风机在管路上的工作分析及调节 (泵、风机与管网系统的匹配) 中原工学院 能环学院 建环教研室
Email：henanrenjianbo@
第十二章 叶片式泵与风机在管路上的工作分析及调节 第一节 管网（管路）的特性曲线 第二节 泵与风机在管网系统中的工作状态点（工况点） 第三节 泵与风机工况点的调节 第四节 泵与风机的选择
■
■
两台性能相同
第二节 泵、风机的工况调节
一、泵、风机的工况调节目的： 由于用户需要的流量经常变化，而设备运行时的工况点是由 设备性能曲线和管道性能曲线共同决定的，应采用一定的方法进 行工况调节,来满足流量变化的要求. 二、 工况调节原理及具体调节方法： 泵与风机性能调节与管网系统性能调节两种方法 1、调节管网系统性能调节
运行阶段常用方法（运行阶段与设计阶段）：
（1） 改变管网中的阀门开启度， 则改变管路的阻力特性，方法
简单，但是不经济。
（2）利用水静压力与流体输送起 始端压力变化的调节。 （3）旁通管调节。
第三节 泵、风机的工况调节
风机与水泵进、出口处利用阀门调节不同特点 • 风机出口设置调节阀，经济性及系统稳定性较差 • 风机进口设置调节阀或进口导叶调节风量 ， 较为经济，改变进口压力，使风机性能发生变
思考题：1、当管网已安装完毕，流体密度为常数，流动处于阻力平 方区此时S的变化与那些因素有关。 2、毕业设计中如何调节阻力平衡的问题（一个简单问题）。
第一节 管网特性曲线
三、管网系统对泵、风机运行曲线的影响 泵、风机工作点不仅取决于泵、风机本身，也与管网的连 接和特性有关。 系统效应（对风机影响较大）： 泵、风机的性能曲线，是标准实验状态下。 进口与入口的连接方式不同，流向和速度分布与标准实验不同 内部能量损失发生变化，泵、风机的性能下降。
本章为重点章节
第十二章 叶片式泵与风机在管路上的工作分析及调节 第一节 管网的特性曲线
一、管网特性曲线：（模仿泵与风机性能曲线的方法） 以横坐标为流量Q，纵坐标为压头的直角坐标系作出流量与压头的关系 曲线图即为管网特性曲线。
H
Hst
o
o
Q
广义管网水利特性曲线(开式系统p1=p2=pa)
泵、风机与管网系统的匹配
（1） 入口的系统效应分析
风机入口的不同接管形式则气流形态不同 不同类型的圆形弯管，方形弯管对应不同的系统效应曲线 根据管网阻力选择风机时，应计入设计风量下的系统效应损 失
入口的系统管网系统匹配的工作状态点
（2）出口系统效应的影响 效应管道长度定义： 自风机出口截面不规则的速度分布,到管 道内气流速度规则分布的截面之间管段长度。 在效应管道长度范围内断面的任何改变， 均导致风机性能降低
（2）管网特性曲线（枝状管网的特性曲线）
H
Hst
o
o
Q
广义管网水利特性曲线(开式系统p1=p2=pa)
思考： 1、广义与狭义特性曲线区别（系统上的区别） 2、闭式、开式系统中，当重力作用不能忽略时，闭式管网的特性类型？
二、管网水力特性曲线的主要影响因素
2 由式： H Hst SQ2 或：P P △ P = P SL e st st
泵、风机与管网系统的合理匹配。流量 和压力匹配。
泵、风机与管网系统匹配的工作状态点
2、泵、风机的稳定工作区和非稳定工作区
大多数泵和风机的Q－H曲线是平缓下降的曲线，这种情况 下运行工况是稳定的. 低比转数、具有驼峰形性能曲线的泵或风机 稳定工作区： 在其压头峰值点的右侧区间运行时，设备的工作状态能 自动地与管网的工作状态保持平衡，稳定工作，这一稳定的 区域称为稳定工作区。 非稳定工作区： 在压头特性曲线峰值的左侧 区域运行时，泵、风机的工作状 态不能稳定，此区称为非稳定工 作区。
化,以适应流量和压力的特定要求。
• 广泛采用的调节方法 • 水泵调节
•思考题：空调新风系统冬季易出什么问题？
第三节 泵、风机的工况调节（泵与风机性能特性曲线调节）
2、 调节泵、风机性能（特性曲线）的调节方法 常用方法： 变速调节、 入口节流调节、风机的前导叶调节、切削 叶轮调节等 （1）变速调节常用方法 2 2 3 Q n H n P n N n ' ' ' ' ' ' ' ' Q n H n P n N n A、改变交流电线路阻抗 B、变频改变电机转数 C、调换皮带轮 D、采用液力联轴器 E、改变电机级数
n =60f(1-s)/p
式中：f为电源频率;s为滑差率； p为极对数；n为电机的转速。 变频调速器的节能原理图，变频变压调速 器VVVFI(variable voltage & variable frequency inverter).
第三节 泵、风机的工况调节（泵与风机性能调节）
（2）串、并联泵与风机台数 （3）系统旁通方法 （4）叶轮切削 （5）叶片安装角度（见动画） （6）风机进口导流调节 ■具体调节见下面介绍
一、泵、风机与管网系统匹配的工作状态点 1、泵或风机的运行工况点
泵或风机运行曲线中的Q－H特性曲线与其接入的管网系统 的 Q－H特性曲线，用相同的比例尺和单位绘制在同一直角坐标 图上，两条曲线的交点。 泵、风机与管网系统的合理匹配，在其特性曲线上稳定工作 的点，称之为工况点。 特点：
泵、风机与管网系统运行的平衡点；
式中：Pst——管路出人口两端的压力差，Pa。当管网处于稳定运行工况时， Pst与流量无关，是一个常数。
定义：反映管网压能与阻力特点的方程,称为管网特性方程。
泵、风机与管网系统的匹配
（2）管网特性曲线（枝状管网的特性曲线）
枝状管网可以简化为一个管路，管网中流体流动所需的能量与 流量之间的关系。将这一关系在以流量为横坐标、压力为纵坐标的 直角坐标图中描绘成曲线，即为管网特性曲线。
危害
喘振发生，设备运行声音发生 突变，Q、P急剧波动，发生强烈振 动。不及时停机或消除，将会造成 机器严重破坏。
四、泵、风机与管网系统匹配的工作状态点
3、喘振及其防止的方法 （2）喘振的条件 出口接有管网，且具有一定压力； 出口流量变小，达到不稳定区，管网压力大于泵出口压力。 （3） 喘振的防止方法 a、 应尽量避免设备在非稳定区工作 b、 采用旁通或放空法 c、增速节流法 4、最佳工作区： 效率在90％～95％以上范围的区域为泵或风机 的最佳工作区，在最佳工作区运行即稳定又经济。 思考：空调新风系统设计应注意什么问题（尤其是 冬季）？ 全空气系统过渡季节如何处理全新风问 题？
2、管网特性曲线分析 （2）管网特性曲线 根据能量方程，流体从管路进口 1-1 断 面流至出口2-2断面所需的能量Pe可用下式 表示：
水泵
换个角度分析：
V12 p2 V22 z1 H z2 h12 2g 2g p1
当两断面的动压差值与其他项相比较小时，则有：
2 H H st h 12 =H st SQ
非稳 定工 作区
泵和风机具有驼峰形性能曲线是产生不稳定运行的主要原因； 应使其工况点保持在Q－H曲线的下降段。
泵、风机与管网系统匹配的工作状态点
3、喘振及其防止的方法 （1） 喘振（定义）： 在非稳定工作区运行时，流体可能一会 儿由泵、风机流出；一会儿由管网倒置 流入泵、风机的现象。 a、 当风机特性曲线峰值左侧较陡，运行工况点离峰值较远 时易发生喘振。 b、 轴流风机比离心风机易发生喘振 c、 高压风机比低压风机易发生喘振
思考：对于风机和水泵进出口处利用阀门调节流量时，调节阀门 位置有区别吗？
1982年提出系统效应的问题。
三、 管网系统对泵、风机运行曲线的影响 （1)泵、风机的入口系统效应 入口的连接方式不同于标准实验状态时，进入机内的流体 流向和速度分布与标准实验则有很大的不同，导致其性能改变。
3d
三、 管网系统对泵、风机运行曲线的影响 （1)泵、风机的入口系统效应
2、管网特性曲线分析 （1）阻力特性
对于枝状管网，按照管段之间的串并联关系，可将管网简化 为一个管路。管网中流体的流动阻力与流量之间的关系可用下式 表示，即： Δ P=SL2
式中：S是管网的总阻抗，与管网几何尺寸、摩擦阻力系数、 局部阻力系数、流体密度有关。当这些因素不变时， S为常数。
泵、风机与管网系统的匹配
υ ≤12.5 m s 取 2.5d长度
出口的系统效应
υ≤12.5m/s，取2.5d
出口的系统效应曲线
出口的系统效应
二、管网系统中泵、风机的联合运行
1、并联工作 特点： 用户需要流量大，而大流量的设备制造困难且造价高
流量需求变化大，通过停开设备台数调节流量
检修及事故备用 管路内总流量加大,水头损失增加,H↑
1、Hst的影响 (1)化工厂利用水静压力高度调节水池补水问题。 (2)锅炉给水系统炉筒压力影响。
二、管网水力特性曲线的主要影响因素
2 由式： H Hst SQ2 或：P P △ P = P SL e st st
风机与管网系统的匹配40页

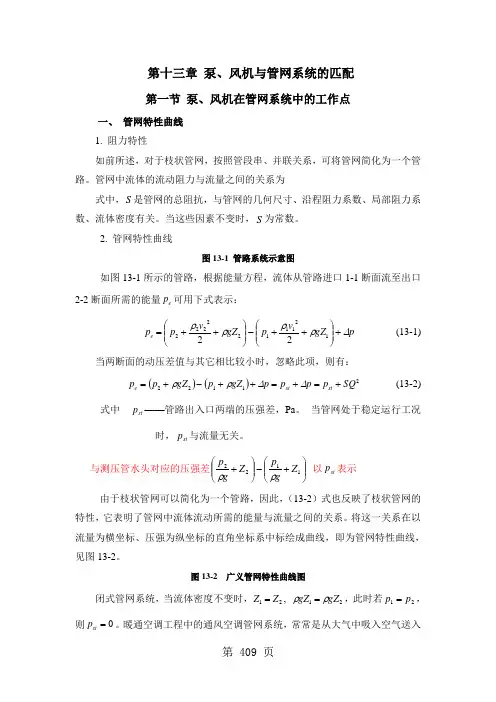

第十三章 泵、风机与管网系统的匹配第一节 泵、风机在管网系统中的工作点一、 管网特性曲线 1. 阻力特性如前所述，对于枝状管网，按照管段串、并联关系，可将管网简化为一个管路。
管网中流体的流动阻力与流量之间的关系为式中，S 是管网的总阻抗，与管网的几何尺寸、沿程阻力系数、局部阻力系数、流体密度有关。
当这些因素不变时，S 为常数。
2. 管网特性曲线图13-1 管路系统示意图如图13-1所示的管路，根据能量方程，流体从管路进口1-1断面流至出口2-2断面所需的能量e p 可用下式表示：p gZ v p gZ v p p e ∆ρρρρ+⎪⎪⎭⎫ ⎝⎛++-⎪⎪⎭⎫ ⎝⎛++=121112222222 (13-1) 当两断面的动压差值与其它相比较小时，忽略此项，则有：()()21122SQ p p p p gZ p gZ p p st st e +=+=++-+=∆∆ρρ (13-2)式中 st p ——管路出入口两端的压强差，Pa 。
当管网处于稳定运行工况时，st p 与流量无关。
与测压管水头对应的压强差⎪⎪⎭⎫⎝⎛+-⎪⎪⎭⎫ ⎝⎛+1122Z g p Z g p ρρ 以st p 表示由于枝状管网可以简化为一个管路，因此，（13-2）式也反映了枝状管网的特性，它表明了管网中流体流动所需的能量与流量之间的关系。
将这一关系在以流量为横坐标、压强为纵坐标的直角坐标系中标绘成曲线，即为管网特性曲线，见图13-2。
图13-2 广义管网特性曲线图闭式管网系统，当流体密度不变时，21Z Z =, 21gZ gZ ρρ=，此时若21p p =，则0=st p 。
暖通空调工程中的通风空调管网系统，常常是从大气中吸入空气送入房间，或从房间中吸气后将其排至室外，这类管网系统，也近似有0=st p 。
这时，管网特性曲线方程为：2SQ p p e ==∆ （13-3）图13-3 狭义管网特性曲线图绘制成曲线如图13-3，被称为狭义管网特性曲线，而图13-2则被称为广义特性曲线。
第12章 泵与风机的工作点及流量调节解析
• 改变泵或风机的转数
– 改变电机转数、调换皮带轮变速、齿轮箱变速及水力偶合器变速
• 改变风机进口导流叶片角度 • 切削水泵叶轮调节其性能曲线 • 改变叶片宽度和角度的调节方法
上一内容 下一内容 回主目录
返回
2020/9/23
二、泵或风机的工况调节
1.改变管路性能曲线的调节方法
(3)风机供给的风量不符合实际的三种调整方法 • 减少或增加管网的阻力(压力)损失 • 更换风机 • 改变风机转数：
用变速电机、改变供电频率、改变皮带轮的传动转数 比、采用水力联轴器
上一内容 下一内容 回主目录
返回
2020/9/23
二、泵或风机的工况调节
1.改变管路性能曲线的调节方法
• 压出管上阀门节流 • 吸入管上阀门节流
• 此时，泵与风机必须同时满足管路特性方程与泵或风 机的特性方程，即:
H
p 2 p1
Hz
v2 2g
h1
H1 SQ2
H A Bctg2Q
• 工作点：两条曲线的交点。
上一内容 下一内容 回主目录
返回
2020/9/23
一、管路特性曲线和工作点
上一内容 下一内容 回主目录
返回
2020/9/23
一、管路特性曲线和工作点
三、泵或风机的联合工作
1.并联运行
• 通过机器并联以增加管网流量或通过开、停并联机 器台数跳跃式地调节管网流量的作法，对管路曲线 较平坦的系统最有利；
• 一般情况下应少用并联运 行，但目前空调、冷、热 水系统中，多台水泵并联 已广为采用，此时，宜采 用相同型号及转数的水泵。
上一内容 下一内容 回主目录
返回
第十二章章 泵、风机与管网系统的匹配PPT课件
第十二章 叶片式泵与风机在管路上的工作分析及调节 (泵、风机与管网系统的匹配)
Email：
第十二章 叶片式泵与风机在管路上的工作分析及调节
第一节 管网（管路）的特性曲线 第二节 泵与风机在管网系统中的工作状态点（工况点） 第三节 泵与风机工况点的调节 第四节 泵与风机的选择
本章为重点章节
第十二章 叶片式泵与风机在管路上的工作分析及调节
•思考题：空调新风系统冬季易出什么问题？
第三节 泵、风机的工况调节（泵与风机性能特性曲线调节）
2、 调节泵、风机性能（特性曲线）的调节方法
常用方法：
变速调节、 入口节流调节、风机的前导叶调节、切削
叶轮调节等
（1）变速调节常用方法
Q Q'
n n'
H H'
n n'
2
P P'
n
n'
2
N N'
失
入口的系统效应
3d
入口的系统效应
泵、风机与管网系统匹配的工作状态点
（2）出口系统效应的影响 效应管道长度定义： 自风机出口截面不规则的速度分布,到管道内 气流速度规则分布的截面之间管段长度。 在效应管道长度范围内断面的任何改变，均 导致风机性能降低
υ ≤12.5 m s 取 2.5d长度
出口的系统效应
（1） 改变管网中的阀门开启度， 则改变管路的阻力特性，方法 简单，但是不经济。 （2）利用水静压力与流体输送起
始端压力变化的调节。 （3）旁通管调节。
第三节 泵、风机的工况调节
风机与水泵进、出口处利用阀门调节不同特点 • 风机出口设置调节阀，经济性及系统稳定性较差 • 风机进口设置调节阀或进口导叶调节风量 ， 较为经济，改变进口压力，使风机性能发生变 化,以适应流量和压力的特定要求。 • 广泛采用的调节方法 • 水泵调节
公用设备工程师-专业基础(暖通空调、动力)-工程流体力学及泵与风机-3.8泵与风机与网络系统的匹配
公用设备工程师-专业基础（暖通空调、动力）-工程流体力学及泵与风机-3.8泵与风机与网络系统的匹配[单选题]1.某水泵的性能曲线如图3-8-1所示，则工作点应选在曲线的()。
[20（江南博哥）14年真题]图3-8-1A.1－2区域B.1－2－3区域C.3－4区域D.1－2－3－4区域正确答案：C参考解析：工作点应选稳定工作点。
有些低比转数泵或风机的性能曲线呈驼峰形，如图3-8-2所示。
在这种情形下，泵或风机的性能曲线与管道性能曲线可能会有两个交点，即K和D。
其中，D点为稳定工作点，K点为不稳定工作点，工作点应取在下降段，为图3-8-2中的3—4区域。
当Q大于Q k时，随着Q增加，H增加，压头大于需要，流速加大，流量继续增大，直到D点；当Q小于Q k 时，随着Q减小，H减小，压头小于需要，流速减小，流量继续减小，直到Q＝0点，甚至发生回流。
一旦离开K点，便难于再返回，故称K点为非稳定工作点。
如果泵或风机在D点运行，因扰动偏离原工况，在比D点流量大的“1”点处运行时，因机器所提供的扬程小于管网所需的消耗能头，工作点“1”会向D 点移动；反之，如在比D点流量小的“2”点运行，因机器所提供的扬程大于管网所需的消耗能头，“2”点同样会向D点移动。
可见，工况点在D处的平衡是稳定的，称为稳定工作点。
图3-8-2[单选题]2.常用的泵与风机实际能头曲线有三种类型：陡降型、缓降型与驼峰型。
陡降型的泵与风机宜用于下列哪种情况？()[2008年真题]A.流量变化小，能头变化大B.流量变化大，能头变化小C.流量变化小，能头变化小D.流量变化大，能头变化大正确答案：A参考解析：陡降型性能曲线的泵或风机宜用于流量变化较小而压头（能头）变化较大的情况；平坦型性能曲线的泵或风机宜用于流量变化大而要求压头变化不大的情况；驼峰型性能曲线的泵或风机可能出现不稳定工况，这种不稳定工况是应避免的。
[单选题]3.在系统阻力经常发生波动的系统中应选用具有什么Q－H型性能曲线的风机()。

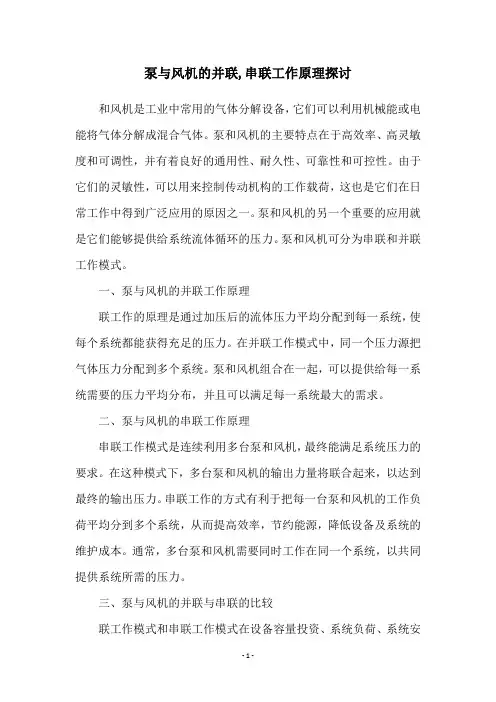

泵与风机的并联,串联工作原理探讨
泵与风机的并联,串联工作原理探讨和风机是工业中常用的气体分解设备，它们可以利用机械能或电能将气体分解成混合气体。
泵和风机的主要特点在于高效率、高灵敏度和可调性，并有着良好的通用性、耐久性、可靠性和可控性。
由于它们的灵敏性，可以用来控制传动机构的工作载荷，这也是它们在日常工作中得到广泛应用的原因之一。
泵和风机的另一个重要的应用就是它们能够提供给系统流体循环的压力。
泵和风机可分为串联和并联工作模式。
一、泵与风机的并联工作原理联工作的原理是通过加压后的流体压力平均分配到每一系统，使每个系统都能获得充足的压力。
在并联工作模式中，同一个压力源把气体压力分配到多个系统。
泵和风机组合在一起，可以提供给每一系统需要的压力平均分布，并且可以满足每一系统最大的需求。
二、泵与风机的串联工作原理串联工作模式是连续利用多台泵和风机，最终能满足系统压力的要求。
在这种模式下，多台泵和风机的输出力量将联合起来，以达到最终的输出压力。
串联工作的方式有利于把每一台泵和风机的工作负荷平均分到多个系统，从而提高效率，节约能源，降低设备及系统的维护成本。
通常，多台泵和风机需要同时工作在同一个系统，以共同提供系统所需的压力。
三、泵与风机的并联与串联的比较联工作模式和串联工作模式在设备容量投资、系统负荷、系统安全性和过载能力等方面有显著的差别。
并联工作模式的优点在于可以有效地提高系统的灵活性，并可以充分考虑每个系统的实际需求，从而降低系统的运行成本。
而串联工作模式在节能方面有明显的优势，可以有效地降低系统的能耗，提高设备的工作效率。
四、结论之，泵和风机的并联和串联工作模式都有着自己的优势和缺点，因此要根据实际的需要和情况，灵活地用这两种工作模式配合使用。
另外，在安装、调试和使用这两种工作模式时，也应当注意一些要点，以确保设备和系统正常运行。
泵与风机的运行调节及选择
注意：排汽量→泵内汽蚀。为使长期处于低负荷下的凝结 水泵安全运行，在设计制造方面应采用耐汽蚀材料；在运行中， 可考虑同时应用分流调节。 仅在风机上使用。
（三）分流调节
前提条件：n≡C 阀1 qVP2 实施方法： B HP 阀2 改变分流管路阀 水泵 门开度。 A D 工作原理：图解 O 阀1全开、阀2全关阀2全开、阀1全关
前提条件： n≡C 实施方法：改变节流部件的开度。 分
gqVN ( H N h) H h P j K N N PshN gqVN H N / N HN
h
（一）口端和进口端节流。 1．出口端节流调节 工作原理： 运行效率：
N
M
qV
qVN qVM
4、并联运行工况点
H
M B C
Hc-qV
H-qV O
qVB qVC qVM qV
5、并联运行时应注意的问题 1 宜适场合：Hc-qV较平坦，H-qV 较陡。
2 安全性：经常并联运行的泵, 应由qVmaxHg(或Hd) 防 止汽蚀；对于离心泵和轴流泵, 应按 Pshmax Pgr 驱动电机不 致过载。
H Hi
i 1 n
（若将H 改为p，则适用于风机） （忽略泄漏流量）
qV qVi
泵串联后的性能曲线的作法：把串联各泵的性能曲线H-qV 上同一流量点的扬程值相加。
4、串联运行工况点
H Hc-qV
M C
H-qV
O qV
5、串联运行时应注意的问题 1 宜适场合：Hc-qV 较陡，H-qV 较平坦。
C
1
2 M Ⅱ 1 Ⅰ
经 济 性：比出口端节流经济。 适用场合： 仅在风机上使用。
h
2
