1初中物理竞赛训练(电学综合一)
初中物理竞赛电学训练一
1.如图所示，AB 、CD 为两根平行且均匀的相同电阻丝，直导线EF 可以在AB 、CD 上滑行并保持与AB 垂直，EF 与AB 、CD 接触良好。
B 、D 之间的电压U 保持不变，A 、C 之间接一个理想电压表，当EF 处于图中位置时电压表示数为6.0伏，如将EF 由图中位置向左移动一段距离△L 后电压表示数变为5.0伏，若将EF 由图中位置向右移动一段相同距离△L 后，电压表示数将变为( ) C A 、6.5伏 B 、7.0伏 C 、7.5 伏 D 、8.0伏
2.在图所示的电路中，电源电压恒定，滑片P 把变阻器分为Rap= 5欧，Rbp=10欧两部分，要求当电键k 闭合时，c d 间的电压不得低于电键断开时 c d 间电压的90%，则电阻Rx 的允许值范围是（ ） D A 、Rx ≤10欧 B 、Rx ≤30欧 C 、Rx ≥10欧 D Rx ≥30欧
第1题图
第2题图 第3题图
3.在图所示的电路中，A 、B 两点之间电压U 保持不变，电路连接完好且使用的电表均为理想电表。
当滑动变阻器的滑片P 向右滑动时（ ） D
A 、电压表V 1和电流表A 的示数之比增大
B 、电压表V 2和电流表A 的示数之比不变
C 、电压表V 1示数的变化量和电流表A 示数变化量的比值绝对值I
U ∆∆1增大
D 、电压表V 2示数的变化量和电流A 表示数变化量的比值绝对值I
U ∆∆2不变
4.利用伏安法测量电阻时，由于使用的不是理想电表，造成测量结果有误差。
某同学采用如图所示电路，能较准确测出Rx 的阻值，已知A 、B 两点之间电压U 保持不变。
当k 接通a 时，电压表示数为10伏，电流表示数为0.2安，当k 接通b 时，电压表示数为12伏，电流表示数为0.15安，则待测电阻Rx 的阻值为（ ） C A 、60欧 B 、65欧 C 、70欧 D 、75欧
第4题图 第5题图
5.用图所示(a)、(b)两种线路测量电阻，已知被测电阻约为4Ω，电流表和电压表的电阻分别为R A =1Ω。
Rv =15KΩ。
则( C )
A ．用图(a)较准确，但测量值偏小
B ．用图(a)较准确，但测量值偏大
C ．用图(b)较准确，但测量值偏小
D 用图(b)较准确，但测量值偏大
6.“五一”长假即将来临，小红和爸爸妈妈商量外出旅游的事。
为此，他们设计了一架简易的游戏机，如图所示，电路由三个单独单刀双掷开关、一个电池组、一个灯泡和若干导线组成，三人各自操纵自己的开关，以表示自己愿意去旅游还是留守家中。
考虑到小红还属于未成年人在所有方案中，只要出现小红单独一人出外旅游或留守家中的方案时，灯泡将不发光，表明该方案无效，除此以外的一切旅游方案均有效（即
灯泡会发光）。
为了满足该条件，游戏机线路设计图应该是图中的（ D ）
7.在如图所示的电路中，总电流I为1.2安，R1=R2=2R3。
则下列对通过R2电流的判断正确的是( D )
(A)大小为0.6安，方向向右
(B)大小为0.6安，方向向左
(C)大小为0.3安，方向向右
(D)大小为0.3安，方向向左
8.在如图所示的电路中，电源电压不变，电流表、电压表都是理想电表，当滑动变阻器R'的滑片P从a端移到b端的过程中( )B
(A)V表示数先减小后增大，A表示数增大
(B)V表示数先增大后减小，A表示数减小
(C)V表示数先减小后增大，A表示数先增大后减小
(D)V表示数先增大后减小，A表示数先减小后增大
9.在图甲所示电路中，R0、R2为定值电阻，电流表、电压表都是理想电表。
改变滑动变阻器R1的滑片位置，电压表V1、V2和电流表A的示数均要发生变化。
两电压表示数随电流表示数的变化图线如图乙所示。
则下列判断中正确的是( D )
(A)电压表V l示数变化图线为a，且电阻R0为1欧
(B)电压表V1示数变化图线为a，且电阻R0为2欧
(C)电压表V1示数变化图线为b，且电阻R0为1欧
(D)电压表V1示数变化图线为b，且电阻R0为2欧
（乙）
10.电冰箱起动时，与电冰箱并联的台灯变暗。
关于这一现象，下列说法中不正确的是( B)
A．进户线中电流变大B．电路电阻变大
C．线路中热损耗变大D．灯泡两端电压变小
11.现用 220V和11KV两种电压来输电，如果输送的电功率、输电线上的功率损失、导线的长度和电阻率都相同，则对应的两种导线横截面积之比为( D )
A．1：50 B．50：l C． 1：2500 D．2500：1
12.家用电热灭蚊器中电热部分的主要部件是PTC元件，PTC元件是由酞酸钡等半导体材料制成的电阻器，
其电阻率与温度的关系如图所示，由于这种特性，PTC元件具有发热、控温两重功能，对此以下说法中正确的是（）C
A．通电后其功率一直增大
B．通电后其功率先减小后增大
C．当其产生的热量与散发的热量相等时，温度保持在t1至t2的某一值不变
D．当其产生的热量与散发的热量相等时，温度保持在t1或t2不变
第12题图第13题图
13..如图所示电路，电源内阻不能忽略，R1阻值小于变阻器的总电阻（R1≠0），当滑动变阻器的滑片P停在变阻器的中点时，电压表的示数为U，电流表的示数为I，那么滑片P向上移动的全过程中（ C）
A.电压表的示数总小于U
B.电流表的示数总小于I
C.电压表的示数先增大后减小
D.电流表的示数先减小后增大
14.甲乙两地相距50km，其间有两条相同的电话线，有一条因绝缘皮被老鼠咬破触地而发生故障。
为了确定触地点到甲地的距离，甲地的检修人员先让乙地的工作人员把两条电话线短接，然后调节电阻箱的阻值R，使通过电流表G的电流为零（R1、R2两只定值电阻的阻值相同），这时电阻箱的阻值为360Ω，已知每1km电话线的阻值为6Ω，则触地点到甲地的距离为_________km。
20
15.求图题所示各电路的等效电阻,(a)R ab=____5欧_______欧；（b）R ab=___________欧。
9.87欧
16.由相同的电阻和相同的电压表组成一个如图所示的电路，第一个和第三个电压表的读数分别为U1=10V、U3=8V。
则第二个电压表的读数是__________伏。
4（10—1）
第16题图第17题图
17.如图所示的直流电路中，水平方向连接着呈递减等差数列的20个阻值不同的电阻20R、19R、…、R，竖直方向连接着20 个阻值为R的完全相同的电阻R1、R2、…、R20，已知R1两端的电压为12 V，流过第
一个水平方向阻值为20R 的电阻的电流为9.5 mA ，流过第二个水平方向阻值为19R 的电阻的电流为9.2 mA ，则竖直方向的20个电阻R1、R2、…、R20两端的电压之和为__________伏。
380
解：设通过电阻R 1、R 2、…、R 20两端的电压分别为12
2
U U U ，则
12201220
3122033311193
33
()9.5109.510(1)
()(9.59.2)100.31012()12
(2)
0.31012
(2)(1)9.510380()
0.310U U U U I R I R I R I I I R I R R U R I R I I R R R V R V -------=++=+++=+++==⨯=⨯==-=-⨯=⨯==
⨯=⨯⨯
=⨯ 总总总总总即又U 即式代入式,得:U 18.如图，四面体框架由电阻同为R 的6个电阻连接而成，试求任意两个顶点AB 间的等效电阻为___________。
2
1R 19.如图所示三棱柱由电阻同为R 的电阻线连接而成，试求AB 两个顶点间的等效电阻为__________。
9
4R 20.将同种材料粗细均匀的电阻丝连接成立方体的形状，如图所示，每段电阻丝电阻均为r 。
试求：
（1）AB 两点间等效电阻R AG =________(1)
65R （2）AD 两点间等效电阻R AD =_________(2)12
7
R
第18题图 第19题图 第20题图
21.在图所示的电路中，定值电阻R 3的阻值小于滑动变阻器R 2的最大阻值，现使滑动变阻器的滑往从a 端滑向b 端，则在移动过程中：（ D ） A 电压表V 1和V 2的示数始终变大 B 电压表V 1和V 2的示数始终变小
C 电压表V 1的示数始终变大，电压表V 2的先变大后变小
D 电压表V 1的示数先变大后变小，电压表V 2的始终变小
22.在图所示的电路中，当滑动变阻器的滑片P 移动时，导致电压表V2读数变大，则下列关于其它电表读数变化情况的说法中，正确的是( A ) (A)V 1、A 读数均变大 (B)V 3、V 读数均变大 (C)V 、A 读数均变大 (D)V 3、V 1读数均变大。
初中电学物理竞赛题
初中电学物理竞赛题
1.一根直径为5cm的均匀铁棒，长度为1m，质量为2kg。
若电流强度为10A，通过铁棒的方向垂直于铁棒的方向的磁场强度为0.5T，求铁棒所受的磁力大小。
2. 一个长为10cm、宽为5cm、高为3cm的矩形线圈，线圈中有100匝细导线。
若通过线圈的电流强度为5A，求线圈所受的磁力大小。
3. 一个电磁铁，有10匝细导线，线圈的半径为2cm。
若通过线圈的电流强度为4A，求电磁铁所产生的磁场强度。
4. 一个电容器，电容为1μF，已经充电并断开电源，电容器两端的电压为100V。
若将电容器连接到一个未充电的电容器中，其电容为2μF，求连接后电容器两端的电压值。
5. 一个电路，有三个电阻，分别为10Ω、20Ω、30Ω。
若该电路中通过的电流强度为1A，求电路中总电阻和电路两端的电压值。
6. 一个电路，有两个电阻和一个电容器，分别为10Ω、20Ω和1μF。
若该电路中通过的电流强度为2A，电容器的两端电压为50V，求电路中总电阻和电容器充电所需的时间。
7. 一个电路，有两个电感和一个电容器，分别为1H、2H和1μF。
若该电路中通过的电流强度为1A，电容器的两端电压为100V，求电感中存储的能量和电容器充电所需的时间。
8. 一个电路，有两个电感和两个电容器，分别为1H、2H、1μF 和2μF。
若该电路中通过的电流强度为1A，电容器的两端电压分别为50V和100V，求电感中存储的能量和电容器充电所需的时间。
初中物理电学竞赛训练
初中物理电学竞赛训练1．如图所示电路，已知电源电压为U 并保持不变，阻值为R 0的定值电阻，滑动变阻器的最大电阻为R ，变阻器的总匝数为N 。
则：（1）变阻器允许通过的最大电流不得小于多少？（2）要使变阻器滑片P 移动过程中电路的电流最小变化值I ∆不大于电路电流的1001，则变阻器的匝数N 不得小于多少？2.某学生为了测量一物体的质量，找到一个力电转换器，该转换器的输出电压正比于受压面的压力(比例系数为k)，如图所示。
测量时先调节输入端的电压，使转换器空载时的输出电压为零；而后在其受压面上放一物体，即可测得与物体的质量成正比的输出电压U 。
现有下列器材：力电转换器、质量为m0的砝码、电压表、滑动变阻器、干电池各一个，开关及导线若干、待测物体(可置于力电转换器的受压面上)。
请在如图所示的方框内完成对该物体质量的测量。
(1)设计一个电路，要求力电转换器的输入电压可调，并且使电压的调节范围尽可能大，在方框中画出完整的测量电路图。
(2)简要说明测量步骤，求出比例系数k ，并测出待测物体的质量m 。
(3)请设想实验中可能会出现的一个问题。
3.干电池本身有一定的电阻，因此，实际干电池可以等效为一个没有电阻的理想干电池和一个阻值一定的电阻相串联而成。
如图所示，电源由几个相同的干电池组成。
合上开关S ，变阻器的滑片从A 端滑到B 端的过程中，电路中的一些物理量的变化，如图甲、乙、丙所示，图甲为电压表示数与电流表示数关系，图乙为干电池输出功率跟电压表示数关系，图丙为干电池输出电能的效率η与变阻器接入电路电阻大小的关系，不计电表、导线对电路的影响，求： （1）串联的干电池个数。
（2）变阻器的总电阻。
（3）甲、乙、丙三个图上的a 、b 、c 各点的坐标。
6． 用如图甲所示的电路可以测量一个未知电阻的阻值，其中Rx 为待测电阻，R 为电阻箱，s 为单刀双掷开关，R 。
为定值电阻．某同学用该电路进行实验，主要步骤有：A ．把开关S 接b 点，调节电阻箱，使电流表的示数为I,B ．读出电阻箱的示数R ，C ．把开关S 接a 点，读出电流表的示数为I ，D ．根据电路图，连接实物，将电阻箱的阻值调至最大， （1）上述步骤的合理顺序是 (只需填写序号)。
1初中物理竞赛训练(电学综合一)
初中物理竞赛电学训练一1.如图所示，AB 、CD 为两根平行且均匀的相同电阻丝，直导线EF 可以在AB 、CD 上滑行并保持与AB 垂直，EF 与AB 、CD 接触良好。
B 、D 之间的电压U 保持不变，A 、C 之间接一个理想电压表，当EF 处于图中位置时电压表示数为6.0伏，如将EF 由图中位置向左移动一段距离△L 后电压表示数变为5.0伏，若将EF 由图中位置向右移动一段相同距离△L 后，电压表示数将变为( ) C A 、6.5伏 B 、7.0伏 C 、7.5 伏 D 、8.0伏2.在图所示的电路中，电源电压恒定，滑片P 把变阻器分为Rap= 5欧，Rbp=10欧两部分，要求当电键k 闭合时，c d 间的电压不得低于电键断开时 c d 间电压的90%，则电阻Rx 的允许值范围是（ ） D A 、Rx ≤10欧 B 、Rx ≤30欧 C 、Rx ≥10欧 D Rx ≥30欧第1题图第2题图 第3题图3.在图所示的电路中，A 、B 两点之间电压U 保持不变，电路连接完好且使用的电表均为理想电表。
当滑动变阻器的滑片P 向右滑动时（ ） DA 、电压表V 1和电流表A 的示数之比增大B 、电压表V 2和电流表A 的示数之比不变C 、电压表V 1示数的变化量和电流表A 示数变化量的比值绝对值IU ∆∆1增大D 、电压表V 2示数的变化量和电流A 表示数变化量的比值绝对值IU ∆∆2不变4.利用伏安法测量电阻时，由于使用的不是理想电表，造成测量结果有误差。
某同学采用如图所示电路，能较准确测出Rx 的阻值，已知A 、B 两点之间电压U 保持不变。
当k 接通a 时，电压表示数为10伏，电流表示数为0.2安，当k 接通b 时，电压表示数为12伏，电流表示数为0.15安，则待测电阻Rx 的阻值为（ ） C A 、60欧 B 、65欧 C 、70欧 D 、75欧第4题图 第5题图5.用图所示(a)、(b)两种线路测量电阻，已知被测电阻约为4Ω，电流表和电压表的电阻分别为R A =1Ω。
初中物理竞赛辅导电学部分
初中物理竞赛电学部分辅导例题1：某人设计了下图所示电路，电路中变阻器的总阻值与电阻R的阻值相同，电源电压恒定，当他将滑片P从a端滑到b端的过程中，所看到的现象是（）A．安培表的示数逐渐变大B．安培表的示数逐渐变小C．安培表的示数先减小，然后增大到原值D．安培表的示数先增大，然后减小到原值例题2：可充电电池的额定电压约为1.3伏特。
当电流从正极流入、从负极流出时即可充电。
充电电流在20毫安—40毫安范围内比较适合。
现有一个额定输出电压为36伏特，额定输出电流为0.5安培的电源，还有电阻值为100欧姆、510欧姆、1000欧姆、2200欧姆和6800欧姆的几个电阻器供选用。
请选择适当的电阻，构成简单的充电电路，可以分别给一节或两节电池充电，不必更换所用电阻器。
1．画出电路图（画出两节充电电池）2．如果通往充电电池的两条导线短路，电阻器消耗的电功率是多少？例题3：图1为一种电磁炉的原理示意图，它是利用高频电流在电磁炉内部线圈中产生磁场，磁化铁磁性材料制成的烹饪锅，在锅体形成无烽小的涡流（感应电流）而产生焦耳热。
同时被磁化的铁磁材料分子因摩擦，碰撞而发热。
从而使锅体自身发热达到加热食物的目的。
（1）使用电磁炉加热食物时，不产生明火，无烟尘，无废气，清洁、高效、节能。
请写出电磁炉在使用中可能涉及到的物理知识（只写名称不写内容，不少于10个可得满分）（2）在使用电磁炉时，炉和锅之间的热是由______传递给_____的。
电磁炉加热食物的过程中消耗______能转化为_____能；若用该电磁炉1次蒸熟5个馒头需用时间25min，那么1次只蒸熟1个同样大小的馒头大约需要_____min。
（3）某款电磁炉性能参数如下表所示：型号额定电压额定功率功率调节范围温度调节范围热效率SC-16 200V 50Hz 1600W 450W---1600W 70O C---240O C 大于90%根据上表数据，若电磁炉在功率调节和温度调节的范围内，加热温度随功率调节的变化图象是一直线，电磁炉工作电压正常，在1个标准大气压下，烧开一锅质量为3kg，温度为22O C的水最多需要多少时间（不计锅吸热及热散失）例题4：用电流表和电压表测电流和电压时，通常并不考虑仪表本身电阻对待测电路的影响，而将其视为“理想仪表”即认为电流表的内阻为零，电压表的内电阻为无限大。
初中物理电学竞赛试题及标准答案
初中物理电学竞赛试题及答案————————————————————————————————作者：————————————————————————————————日期：2第0页物理知识竞赛试题四(电学部分)一、单选题 (每小题3分，共15分）1．图示为小刚所连的两盏白炽灯和两个插座的电路图，通电后发现不能正常工作。
下面几个措施中可能引起危险的是：A ．拆掉灯丙，两条导线连在一起B ．拆掉插座甲，两条导线连一起C ．拆掉开关S 3，两条导线连在一起D ．拆掉开关S 2，两条导线连在一起2． 小红家的电表允许通过的最大电流是10安，她家有4个标有“220V 、60W”的灯泡，1个标有“220V 、1000W”的热水器，1台制冷时耗电为140瓦的电冰箱和1台耗电为80瓦的电视机，则：A. 所有用电器可以同时使用B. 除热水器外其他用电器可以同时使用C. 关闭电视机后其他用电器可以同时使用D. 电冰箱制冷时，其他用电器不能同时使用3．家用电熨斗为适应不同衣料的熨烫，设计了调整温度的多挡开关。
使用时转动旋钮即可使熨斗加热到所需的温度。
图1是电路图。
旋转多挡开关可以改变1、2、3、4之间的连接情况。
现将开关置于温度最高挡，这时，1、2、3、4之间的连接是图2中的哪一幅？4．小强在北京将一根质量分布均匀的条形磁铁用一条线悬挂起来，使它平衡并呈水平状态，悬线系住磁体的位置应在：A ． 磁体的重心处B 、磁体的某一磁极处C ．磁体重心的北侧D ．磁体重心的南侧5．一台“220V ，60W ”的电扇，一只“220V ，60W ”的白炽灯，一只“220V ，60W ”的电热器，将它们同时接在220V 的电压下，在相同的时间内，它们产生的热量A ．电扇最多B ．白炽灯最多C ．电热器最多D ．都一样多二．填空（共16分，每空2分）1．一只“220V ，100W ”的白炽灯在室温时的电阻约为40Ω，开灯瞬间的电功率为______，正常工作时的电阻是______。

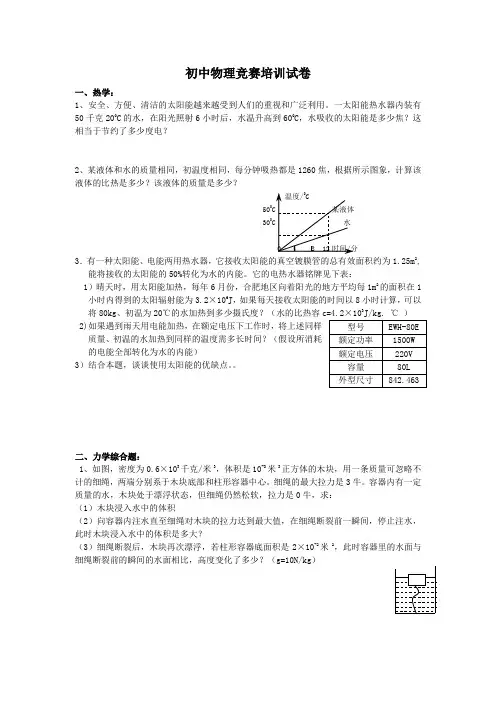

物理竞赛培训考试
初中物理竞赛培训试卷一、热学：1、安全、方便、清洁的太阳能越来越受到人们的重视和广泛利用。
一太阳能热水器内装有50千克200C 的水，在阳光照射6小时后，水温升高到600C ，水吸收的太阳能是多少焦？这相当于节约了多少度电？2、某液体和水的质量相同，初温度相同，每分钟吸热都是1260焦，根据所示图象，计算该液体的比热是多少？该液体的质量是多少？5003003．有一种太阳能、电能两用热水器，它接收太阳能的真空镀膜管的总有效面积约为1.25m 2,能将接收的太阳能的50%转化为水的内能。
它的电热水器铭牌见下表：1）晴天时，用太阳能加热，每年6月份，合肥地区向着阳光的地方平均每1m 2的面积在1小时内得到的太阳辐射能为3.2×106J ，如果每天接收太阳能的时间以8小时计算，可以将80kg 、初温为20℃的水加热到多少摄氏度？（水的比热容32)如果遇到雨天用电能加热，在额定电压下工作时，将上述同样质量、初温的水加热到同样的温度需多长时间？（假设所消耗的电能全部转化为水的内能） 3）结合本题，谈谈使用太阳能的优缺点。
二、力学综合题：1、如图，密度为0.6×103千克/米3，体积是10-3米3正方体的木块，用一条质量可忽略不计的细绳，两端分别系于木块底部和柱形容器中心。
细绳的最大拉力是3牛。
容器内有一定质量的水，木块处于漂浮状态，但细绳仍然松软，拉力是0牛，求： （1）木块浸入水中的体积（2）向容器内注水直至细绳对木块的拉力达到最大值，在细绳断裂前一瞬间，停止注水，此时木块浸入水中的体积是多大？（3）细绳断裂后，木块再次漂浮，若柱形容器底面积是2×10-2米2，此时容器里的水面与细绳断裂前的瞬间的水面相比，高度变化了多少？（g=10N/kg ）2、一只观光用的载人升空气球的半径是4米，球内充氦气，气球能搭载物体的最大质量是125千克。
问：（1）若该气球只搭载了一个质量是55千克的人观光，则当气球匀速升至高空时，需要用多大的力才能将气球拉住？（2）气球的球壳和配重物的质量总共为多少？（气球可看作球体，球的体积公式V=4πR3/3，ρ氦=0.18千克/米3，）3、底面积是1×10-2米2的薄壁圆柱形容器内装有水，放在水平桌面的中央，水和容器受到的重力是12牛。
中考物理复习---电学知识综合(1)含答案
第六讲电学基础复习知识点1 两种电荷1．摩擦起电（1）概念：用摩擦的方法使物体带电。
（2）实质：电子的_______________。
（3）带电体的性质：带电体能吸引___________。
解答：得失轻小物体2．两种电荷（1）正电荷：与用丝绸摩擦的___________所带电荷相同的电荷。
（2）负电荷：与用毛皮摩擦的___________所带电荷相同的电荷。
（3）电荷间的相互作用规律：同种电荷相互________，异种电荷相互_________。
解答：玻璃棒橡胶棒3．验电器。
（1）用途：检验物体是否带电。
（2）原理：同种电荷相互__________。
解答：排斥4．电荷量：电荷的多少，单位为库仑，符号是C。
5．导体和绝缘体（1）导体：容易________的物体。
（2）绝缘体：不容易_________的物体。
解答：导电导电例题讲解一．选择题1．甲、乙、丙三个轻质小球用绝缘细线悬挂，相互作用情况如图所示．此现象能说明（）学习目标：1．掌握电流和电路2．会识别串并联电路3．掌握电流、电压的测量，及串并联电流电压的规律4．掌握滑动变阻器的原理及使用方法A．乙球所带的一定是正电荷B．甲、乙两球带有异种电荷C．乙、丙两球带有同种电荷D．自然界中只存在两种电荷【解答】解：自然界只有两种电荷：正电荷、负电荷；由图知，乙球与丙球靠近时相互排斥，根据同种电荷相互排斥知，丙球和乙球带相同电荷；甲球与乙球相互吸引，因异种电荷相互吸引，带电体能吸引不带电的轻小物体，所以甲、乙两球可能带有异种电荷，也可能一个小球带电（但不能判断带什么电荷），另一个小球不带电；这两个图不能说明自然界只存在两种电荷；综上所述，C正确。
故选：C。
2．如图所示，小朋友从滑梯滑下时，出现了“怒发冲冠”的情景。
对此的解释，下列说法不正确．．．的是（）A．同种电荷相互排斥B．小朋友的头发带上了同种电荷C．小朋友和滑梯带上了异种电荷D．小朋友身体与滑梯摩擦时产生了电荷【解答】解：AB、图中头发带上了同种电荷互相排斥而张开，故AB正确；C、小朋友和滑梯带上了异种电荷，故C正确；D、摩擦起电的实质是电荷（电子）的转移，不是创造电荷，故D错误。
初中物理竞赛考试题 - (电学)分类1
R1R R3R2abS105---13年黄高预录分类训练题 （2）1、（12分：（1）、（2）小题各6分）利用两个并联电阻中的电流与电阻成反比的原理可以测量未知电阻的阻值。
图10所示的电路图为测量电阻的电路。
R X 为待测电阻，R 的阻值已知，R ′保护电阻，阻值未知。
电源E 的电压未知，S 1、S 2均为单刀双掷开关。
A 为电流表。
（1）按图10的电路，在图9的实物图上连线（注意：连线不能交叉）（2）测量R X 的步骤：将S 2向d 闭合，S 1向_____闭合，记下电流表读数I 1，再将S 2向C 闭合，S 1向_____闭合，记下电流表读数I 2。
计算公式R X =_________________。
2、如图所示电路图是用来测R X 的阻值。
S 1为双刀双掷开关，S 2为单刀单掷开关，R 3为保护电阻，R X 为待测电阻，R 2为滑动变阻器。
（1）根据电路图连接实物图（2）实验步骤：①闭合S 2，开关S 1接a ，调节滑动变阻器R 2，使电流表示数恰为0.15A 。
②保持R 2不变，开关S 1接b ，调节变阻箱，使电流表示数仍为0.15A ，变阻箱示数如图所示，其示数为 Ω ③则电阻RX 电阻为 Ω3、用实验测定额定电压为3V 的小灯泡的额定功率，可以选用的实验器材有：①电压表V 1，量程为3V ；②电压表V 2，量程为15V ；③电压为3V 的电源；④电压为6V 的电源；⑤一个定值电阻R 0（R 0＜10Ω）；⑥额定电压为3V 的灯泡（10Ω＜R 灯＜20Ω）；⑦滑动变阻器R （R =20Ω）；⑧一只单刀双掷开关和足够的导线。
（1）完成实验应选用的器材是：______________________（填序号即可）；（2）用选用的器材设计一个电路，使电路连接好后不再改变各元件的连接就能测出灯泡的额定功率，请把电路图画在方框内。
（3）主要实验步骤和需要测定的物理量是：_________________________________________________； （4）灯泡的额定功率的表达式是___________________。
物理电学竞赛试题及答案
物理电学竞赛试题及答案一、选择题（每题3分，共30分）1. 电流通过导体时，导体两端的电压与电流的关系是（）。
A. 正比B. 反比C. 无关D. 无法确定2. 欧姆定律的公式是（）。
A. V = IRB. V = I/RC. I = V/RD. I = V * R3. 电容器的单位是（）。
A. 欧姆B. 法拉C. 伏特D. 安培4. 电磁感应定律是由哪位科学家提出的（）。
A. 牛顿B. 法拉第C. 欧姆D. 库仑5. 以下哪种物质是半导体（）。
A. 铜B. 铁C. 硅D. 铝6. 交流电的频率是（）。
A. 电压变化的次数B. 电流变化的次数C. 电压和电流变化的次数D. 电压和电流变化的周期7. 电功率的单位是（）。
A. 瓦特B. 伏特C. 安培D. 欧姆8. 电场强度的方向是（）。
A. 从正电荷指向负电荷B. 从负电荷指向正电荷C. 与电场线垂直D. 与电场线平行9. 电容器充电时，电荷在电容器两端的分布是（）。
A. 均匀分布B. 正电荷在一端，负电荷在另一端C. 正电荷和负电荷在两端均匀分布D. 正电荷和负电荷在一端聚集10. 电阻的单位是（）。
A. 欧姆B. 法拉C. 伏特D. 安培二、填空题（每题2分，共20分）1. 电容器的充电公式是。
2. 电流的单位是。
3. 电磁波的传播速度在真空中是。
4. 电感器的单位是。
5. 直流电与交流电的主要区别是。
6. 电阻定律的公式是。
7. 电容器的放电公式是。
8. 电场的强度公式是。
9. 电磁感应的公式是。
10. 欧姆定律的变形公式是。
三、计算题（每题10分，共50分）1. 一个电阻为10欧姆的电阻器，通过它的电流是2安培，求电阻两端的电压。
2. 一个电容器的电容为5微法拉，两端电压为12伏特，求电容器存储的电荷量。
3. 一个电感器的电感值为0.5亨利，通过它的电流变化率为2安培/秒，求电感器两端的电压。
4. 一个电路的总电阻为20欧姆，电源电压为120伏特，求电路中的总电流。
物理竞赛专题训练(电学)
等效电阻方法如图所示，12个阻值都是R 的电阻，组成一立方体框架，试求 AC 间的电阻R AC 、2、如图所示的正方形网格由 24个电阻r o =8的电阻丝构成，电池电动势 &6.0 V ，内电阻不计，求通过电池的电流.□ □ B□£b □ □3、如图所示，7个电阻均为R 的电阻连接而成，求 A 、B 两点间的电阻。
4、如图所示的一个无限的平面方格导线网，连接两个结点的导线的电阻为r 。
，如果将A5、有一无限大平面导体网络，它有大小相同的正六边形网眼精选范本1、AB 间的电阻R AB 与AG 间的电阻 R AG .和B 接入电路，求此导线网的等效电阻R AB .A B1成，如图所示，所有六边形每边的电阻均为R o,求间位结点a b间的等效电阻.6、如图是一个无限大导体网络，它由无数个大小相同的正三角形网眼构成，小三角形每边的电阻均为r，求把该网络中相邻的A、B两点接入电路中时,AB间的电阻R AB.7、试求框架上A、B两点间的电阻R AB•此框架是用同种细金属制作的，单位长度的电阻为p. —连串内接等边三角形的数目可认为趋向无穷，如图所示.取AB边长为a以下每个三角形的边长依次减少一半.8、如图所示是由电阻丝连接成的无限电阻网络，已知每一段电阻丝的电阻均为A、B两点之间的总电阻.A///|B\r,试求A B、选择题1、 一根均匀导线，现将它均匀地拉长，使导线的直径减小为原来的一半，此时它的 电阻值为64Q ，则导线原来的电阻值为（）A 、128QB 、32QC 、4QD 、2Q 2、 关于电动势的概念，以下说法正确的是： （ ）A 、 电源电动势等于电源没有接入电路时， 两极间的电压，因此，当电源接入电路时, 电动势将发生变化。
B 、 无论负载电阻（接在电源两端的用电器的电阻）如何变化，电源内电压与负载电 流之比总保持一个常数；C 、 流过外电路的电流越大时，路端电压越小；D 、 路端电压为零时，根据欧姆定律 I = U/R ，流过外电路的电流也为零。
