变频器维修基础知识
变频器维修知识 变频器维修常识 变频器维修知识大全
变频器维修知识变频器维修常识变频器维修知识大全千里之行，始于足下，要想做好变频器维修，了解变频器基础知识是相当重要的。
下面我们就来分享一些变频器维修基础知识：根据变频器发生故障或损坏的特征，一般可分为两类：一种是在运行中频繁出现的自动停机现象，并伴随着一定的故障显示代码，其处理措施可根据随机说明书上提供的指导方法，进行处理和解决。
这类故障一般是由于变频器运行参数设定不合适，或外部工况、条件不满足变频器使用要求所产生的一种保护动作现象。
另一类是由于使用环境恶劣，高温、导电粉尘引起的短路、潮湿引起的绝缘降低或击穿等突发故障（严重时，会出现打火、爆炸等异常现象）。
这类故障发生后，一般会使变频器无任何显示，其处理方法是先对变频器解体检查，重点查找损坏件，根据故障发生区，进行清理、测量、更换，然后全面测试，再恢复系统，空载试运行，观察触发回路输出侧的波形，当6组波形大小、相位差相等后，再加载运行，达到解决故障的目的。
根据对变频器实际故障发生次数和停机时间统计，主电路的故障率占60%以上；运行参数设定不当，导致的故障占20%左右；控制电路板出现的故障占15%；操作失误和外部异常引起的故障占5%。
从故障程度和处理困难性统计，此类故障发生必然造成元器件的损坏和报废。
是变频器维修费用的主要消耗部分。
1、变频器整流桥的损坏也是变频器的常见故障之一，中、大功率普通变频器整流模块一般为三相全波整流，承担着变频器所有输出电能的整流，易过热，也易击穿，其损坏后一般会出现变频器不能送电、保险熔断等现象，三相输入或输出端呈低阻值（正常时其阻值达到兆欧以上）或短路。
在更换整流块时，要求其在与散热片接触面上均匀地涂上一层传热性能良好的硅导热膏，再紧固螺丝。
如果没有同型号整流块时，可用同容量的其它类型的整流块替代，其固定螺丝孔，必须重新钻孔、攻丝，再安装、接线。
2、充电电阻易损坏导致变频器充电电阻损坏原因一般是：如主回路接触器吸合不好时，造成通流时间过长而烧坏；或充电电流太大而烧坏电阻；或由于重载启动时，主回路通电和RUN信号同时接通，使充电电阻既要通过充电电流，同时又要通过负载逆变电流，故易被烧坏。
变频器检修方法

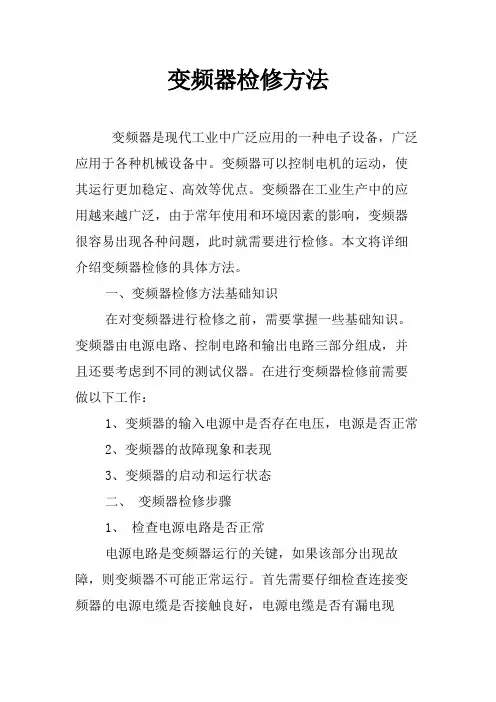

变频器检修方法变频器是现代工业中广泛应用的一种电子设备，广泛应用于各种机械设备中。
变频器可以控制电机的运动，使其运行更加稳定、高效等优点。
变频器在工业生产中的应用越来越广泛，由于常年使用和环境因素的影响，变频器很容易出现各种问题，此时就需要进行检修。
本文将详细介绍变频器检修的具体方法。
一、变频器检修方法基础知识在对变频器进行检修之前，需要掌握一些基础知识。
变频器由电源电路、控制电路和输出电路三部分组成，并且还要考虑到不同的测试仪器。
在进行变频器检修前需要做以下工作：1、变频器的输入电源中是否存在电压，电源是否正常2、变频器的故障现象和表现3、变频器的启动和运行状态二、变频器检修步骤1、检查电源电路是否正常电源电路是变频器运行的关键，如果该部分出现故障，则变频器不可能正常运行。
首先需要仔细检查连接变频器的电源电缆是否接触良好，电源电缆是否有漏电现象，以及变频器的电源运行状态是否正常。
如果确定电源电路出现故障，那么需要对其进行检修。
2、检查控制电路是否正常变频器的控制电路是变频器正常运行的另一个重要部分，所以需要对其进行仔细检查。
控制电路的故障表现通常是无法控制电机的转速或方向，这时需要检查电路是否存在断路、短路等现象。
如果确定控制电路有问题，那么需要针对故障直接进行检修。
3、检查输出电路是否正常输出电路是变频器输出电流的核心部分，需要特别注意背离的检查和测试。
输出电路的故障表现通常是电机不能正常工作。
需要关注电路中的连接是否正确，输出电路是否有电压转换等情况，如果变频器故障是在输出电路，那么需要重新检查连接并进行更换。
三、变频器检修过程中的注意事项1、变频器检修必须在电气工程师的指导下进行。
2、在检修过程中，请先了解设备的使用说明，确保操作的合法性。
3、检修过程中需要放置工具、仪器，动态监测电压，接线时请勿触碰电气设备。
4、变频器检修前请关闭断路器，以及高速锁入。
5、更换电子元件时，需要特别注意防止静电电击造成电子更换之后无法使用。
变频器维修培训
变频器维修培训一、变频器维修培训需知变频器作为电力控制器件的重要一员，广泛应用于工业生产及家用电器等诸多领域。
在使用过程中，由于操作不当、环境因素等原因，变频器可能会出现故障。
因此，了解变频器的基本工作原理和常见故障原因，进行有效的维修和维护是至关重要的。
二、变频器工作原理变频器是一种能将交流电源转换成直流电源、然后再将直流电源转换成可调频的交流电源输出的调速装置。
电路结构主要由输入电源电路、整流电路、中间电容电路、逆变电路和控制电路构成。
其中，控制电路是指控制变频器的运行模式、频率、电流和电压序列等参数的电路。
三、常见故障原因1. 电源输入不平稳，导致整流电路工作异常或滤波效果不佳。
2. 整流电路元件老化、损坏或元件接触不良，导致整流电路输出不稳定或无输出。
3. 逆变电路元件老化、损坏或元件接触不良，导致逆变电路输出不稳定或无输出。
4. 控制电路元件老化、损坏或元件接触不良，导致变频器控制失效或控制信号输出不稳定。
5. 电机绕组短路、接触不良或轴承磨损等原因，导致电机故障。
四、变频器维修技术1. 维修前检查（1）检查电源输入是否正常，是否存在电压波动等情况。
（2）检查整流电路、中间电容电路和逆变电路元件是否失效、老化或接触不良。
（3）检查控制电路元件是否失效、老化或接触不良。
（4）检查电机绕组、轴承等是否正常。
2. 维修方法（1）更换失效或老化的电源、电路元件或电机部件。
（2）清洁电路印刷板、连接器、散热器等。
（3）重新焊接电路元件或电机连接器。
（4）调整电机参数、控制参数和预警界面设置。
（5）根据维修手册或技术专家提供的建议进行操作。
五、变频器维护技巧1. 定期清洁电路印刷板、连接器和散热器，避免灰尘等杂质的影响。
2. 定期检查所有电路元件和电机部件是否正常。
3. 定期更换电路元件、电机部件或电机轴承等易损件。
4. 严格遵守操作规程，避免误操作导致设备损坏。
5. 对设备进行常规维护，确保设备长期稳定运行。
变频器维修基础知识

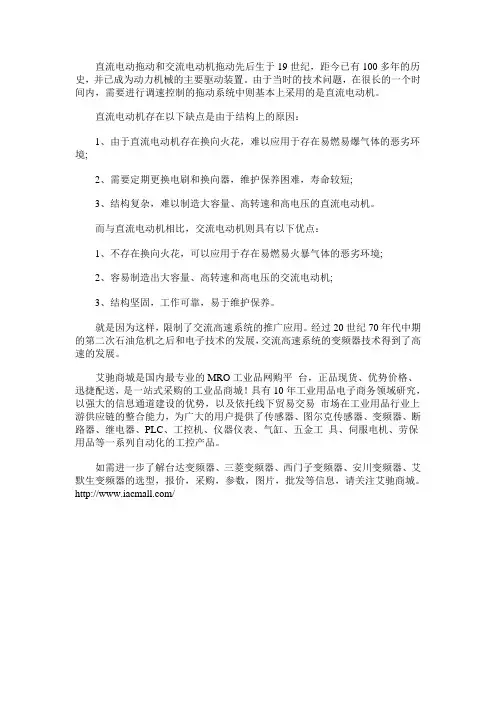

直流电动拖动和交流电动机拖动先后生于19世纪，距今已有100多年的历史，并已成为动力机械的主要驱动装置。
由于当时的技术问题，在很长的一个时间内，需要进行调速控制的拖动系统中则基本上采用的是直流电动机。
直流电动机存在以下缺点是由于结构上的原因：
1、由于直流电动机存在换向火花，难以应用于存在易燃易爆气体的恶劣环境;
2、需要定期更换电刷和换向器，维护保养困难，寿命较短;
3、结构复杂，难以制造大容量、高转速和高电压的直流电动机。
而与直流电动机相比，交流电动机则具有以下优点：
1、不存在换向火花，可以应用于存在易燃易火暴气体的恶劣环境;
2、容易制造出大容量、高转速和高电压的交流电动机;
3、结构坚固，工作可靠，易于维护保养。
就是因为这样，限制了交流高速系统的推广应用。
经过20世纪70年代中期的第二次石油危机之后和电子技术的发展，交流高速系统的变频器技术得到了高速的发展。
艾驰商城是国内最专业的MRO工业品网购平台，正品现货、优势价格、迅捷配送，是一站式采购的工业品商城！具有10年工业用品电子商务领域研究，以强大的信息通道建设的优势，以及依托线下贸易交易市场在工业用品行业上游供应链的整合能力，为广大的用户提供了传感器、图尔克传感器、变频器、断路器、继电器、PLC、工控机、仪器仪表、气缸、五金工具、伺服电机、劳保用品等一系列自动化的工控产品。
如需进一步了解台达变频器、三菱变频器、西门子变频器、安川变频器、艾默生变频器的选型，报价，采购，参数，图片，批发等信息，请关注艾驰商城。
/。
2024年变频器的维修原理及安全注意事项（三篇）

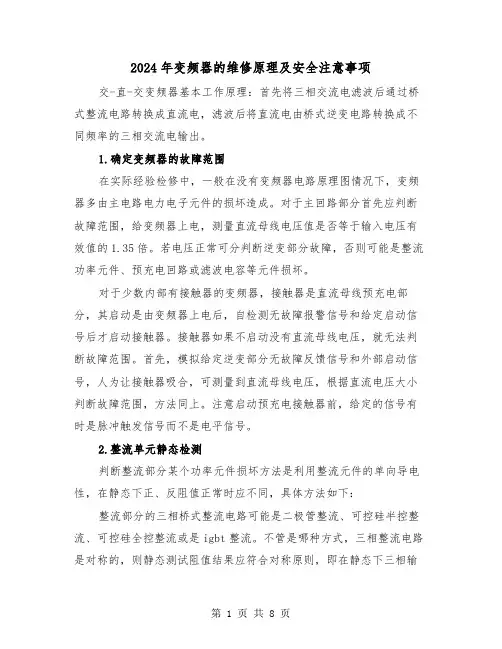

2024年变频器的维修原理及安全注意事项交-直-交变频器基本工作原理：首先将三相交流电滤波后通过桥式整流电路转换成直流电，滤波后将直流电由桥式逆变电路转换成不同频率的三相交流电输出。
