最新离子色谱(ICS-600)操作-作业指导书.pdf
ICS-600型离子色谱仪操作规程
ICS-600型离子色谱仪操作规程
1．开机
2．启动变色龙软件
3．运行前的准备工作
3.1 在ICS-600项下的左上方检查软件与仪器的连接情况。
3.2 排气泡。
3.3 设定泵流速为阳离子：1.0 mL/min，阴离子：1.2 mL/min，在ICS-600项下的重新
单击“打开”开泵。
3.4 在ICS-600项下单击“监视基线”进行基线的采集。
3.5系统流路：淋洗液→机械泵→压力传感器→阻尼管→六通进样阀→保护柱→分析
柱→抑制器淋洗液入口ELUENT IN→抑制器淋洗液出口ELUENT OUT→电导检测器入口→电导检测器出口→抑制器再生液入口REGEN IN→抑制器再生液出口REGEN OUT→废液桶。
3.6 准备好需要分析的标液和待测样品溶液。
4．进样
5．谱图数据处理
6．打印结果报告
7．数据另存与备份
8．关机及关机后处理
9．阴阳离子系统的更换
10．安全操作注意事项和日常维护要求
10.1 色谱柱不能用纯水冲洗和保存，色谱柱长时间不用，应用淋洗液冲洗约20分钟
后，从仪器上拆开来并用堵头堵死密封保存，以免其中的液体挥发导致损坏。
10.2 抑制器短期不用（一周以上），应用注射器分别从淋洗液出口和再生液入口注入
5毫升以上的超纯水，然后用堵头堵死密封存放。
抑制器再次使用前也应按此方法活化。
10.3 配制淋洗液所有试剂必须使用优级纯或色谱纯级别的试剂，超纯水或配好的淋
洗液最好用带0.45 μm水系滤膜过滤后，再超声20分钟。
10.4 定期活化抑制器
10.5 定期开机。
离子色谱ICS操作作业指导书
上海检测技术有限公司离子色谱仪（ICS-600）操作作业指导书编号：CLT-ZD-YQ-020编制：审核：批准：生效：1. 编制目的规范ICS600型离子色谱仪开关机注意事项，正确使用仪器，保证检测工作顺利进行、操作人员人身安全和设备安全。
2. 检测依据ICS-600使用说明书。
3. 适用范围适用于ICS600/型离子色谱仪(仪器配置:ICS60+国产抑制器电源+AS-DV自动进样器)的使用操作。
4. 人员职责4.1使用人员：按照本作业指导书，正确对仪器使用、维护，做使用登记。
4.2保管人员：负责对仪器进行定期维护、保养。
4.3设备管理员：负责仪器综合管理。
5. 工作内容5.1 淋洗液制作及使用5.1.1淋洗液制作根据色谱柱说明书或不同标准的要求制作淋洗液。
本指导书以色谱柱说明书为例：阴离子色谱柱为Dionex IonPac TM AS23，阴离子测定采用碳酸盐体系；阳离子色谱柱为Dionex IonPac TM，测定采用甲磺酸体系。
阴离子：取碳酸钠（GR或进口试剂）0.477g、碳酸氢钠（GR或进口试剂）0.067g溶解于1L水中。
实验用水电导率要求为18.2MΩ，建议使用超纯水机制作的纯水。
可根据实际需求等比缩放试剂量。
阳离子：取甲磺酸（GR或进口试剂）1.296mL，溶解于1L水中。
实验用水电导率要求为18.2MΩ，建议使用超纯水机制作的纯水。
可根据实际需求等比缩放试剂量。
5.1.2淋洗液使用将配制完毕的淋洗液放置于淋洗液瓶中，阴阳离子淋洗液瓶日常应区分使用，淋洗液管路滤头应保持清洁。
若短期非标准测试可直接进行后续开机操作，无需充氮气保护，瓶盖必须打开；若为标准测试，则需要盖紧瓶盖充氮气保护淋洗液，此时淋洗液可用三天，三天以上淋洗液根据实际情况进行处理：开机稳定后基线平稳即可。
淋洗液使用过程中勿摇动淋洗液瓶，否则基线会波动。
5.2开机操作程序5.2.1加氮气保护打开氮气总阀，将氮气减压阀门调节至最低，打开球阀开关，缓慢调节减压阀，注意观察，离子色谱仪上的减压表指针为5 psi左右；检查淋洗液瓶中的淋洗液是否足够，若体积小于200ml，淋洗液需重新配置。
5.产品样本-ICS-600型离子色谱
ICS 系列离子色谱仪ICS-600型离子色谱ICS-600离子色谱仪以先进离子色谱技术为依托，专门为满足用户常规阴、阳离子检测需要而设计。
配备有双柱塞泵，可兼容电解或化学连续再生微膜抑制器。
采用变色龙软件操控，具有操作简单、启动快速、性能可靠稳定等特点。
仪器操作者只需经过简单培训就可进行独立操作，维护成本极低。
ICS-600仪器特点●双活塞脉冲输液泵系统，精度高，流速范围宽、维护费用低、连续运行时间长。
●先进的数字式电导检测器具有高灵敏度和高稳定性，测定结果更加准确。
●采用赛默飞DCR（自循环再生）技术的MMS™ 300微膜抑制器，大大降低基线漂移，易于操作。
同时也可兼容使用ERS 500型自动电解连续电解再生微膜抑制器。
●全PEEK材质流路设计避免了金属污染，能够耐受高压，并耐酸、碱腐蚀和有机溶剂。
●采用USB高速数据传输连接接口与其它设备连接，可自动识别电脑或其它选配部件。
●完整的IQ/OQ/PQ多项认证，使分析结果更具权威性。
●与赛默飞AS-DV自动进样器兼容，可实现免人工自动连续工作。
●可采用赛默飞多种类型高效色谱柱，应用灵活可靠。
重复进样20次的阴离子标准溶液叠加色谱图，峰面积以及保留时间具有非常好的重现性。
可灵活选用赛默飞生产的各种色谱柱各部件位置明显，易于操作可靠、低残留的电磁Rheodyne进样阀双柱塞高压泵能耐受5000 psi的压力MMS™ 300抑制器可获得稳定，低噪音的检测结果54321051015µSMinutes13''33 c m9.5''24 c m123451ICS-600离子色谱系统生易磁受器音2赛默飞离子色谱柱技术赛默飞使用自主研发和生产的高效高容量离子色谱柱，可满足各种分析条件下，相关组分分离要求。
●具有柱效高，柱容量大的特点。
可改善弱保留组分分离，对于高浓度的基体样品中痕量组分分离优势突出。
●可100%兼容反相有机溶剂，可适应pH范围0-14。
ICS600离子色谱仪操作规程
（
一、开机：
1、打开氮气总阀，将分压表调至 0.2-0.3Mpa。再调节淋洗液瓶上分压表的分压至 6 psi。
2、接通 ICS-2000主机电源，开启电脑。
3、打开变色龙软件。
二、运作前准备：
1、点击“ICS-600系统”模块中的联接连接指示灯前的圆圈变绿，使仪器与电脑处于联机状态。
2、旋松泵头上的冲洗阀（约拧松两圈），点击主机控制面板 “灌注”，排出管路中存在的气泡，约5min后，点击“关闭”，再旋紧泵头冲洗阀。
3、开泵，待压力上升至1000 psi以上，设定“CR-TC”为“On”，并设定“EGC KOH”的起始浓度，使捕获柱和发生器开始工作。等压力基本稳定后，“SRS Current”输入抑制器电流值，设置完后按回车。
4、点击基线监视，采集基线，等待仪器稳定，电导率显示数据百分位不变时，等待系统平衡。
三、进样操作：
1、待基线平稳后，且总电导在正常范围内（如阴离子系统总电导值＜3.0μS，最好＜1.0μS），停止基线采集。
2、在根目录下找到上次做过的序列文件，单击选中后，点击“文件”→“另存为”，将原序列重新存为当前待测序列，重新保存。
2、阴离子淋洗液发生器最佳使用期为2年，长期不用建议将罐上的透气孔堵上。
3、若出现超压报警或管路泄露，应首先关闭抑制器电流，EGC和CR-TC；泵排气泡时，不要开EGC和CR-TC，抑制器电流。
4、不要在未开泵的情况下开启淋洗液发生器和抑制器电流。
5、分析柱和色谱柱用淋洗液保存，不能用纯水冲洗和保存；若色谱柱长时间不用应卸下并用堵头堵死。
3、 设定校验校准品和样品系列，进行样品测试。
4、数据处理，报告输出。

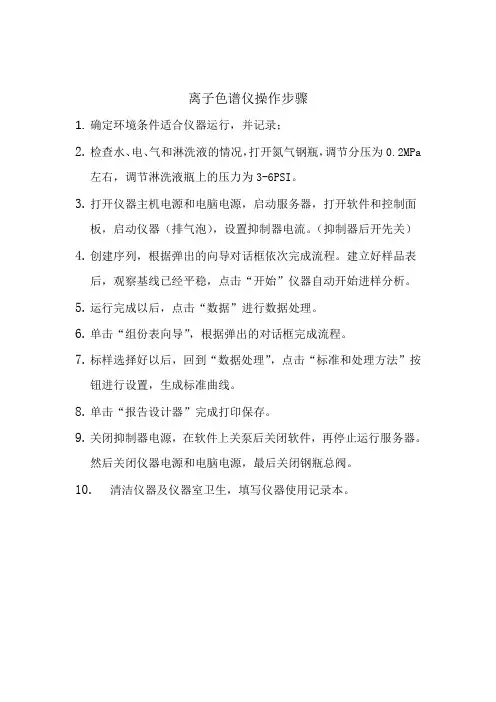

ICS600离子色谱仪使用步骤
离子色谱仪操作步骤
1.确定环境条件适合仪器运行，并记录；
2.检查水、电、气和淋洗液的情况，打开氮气钢瓶，调节分压为0.2MPa
左右，调节淋洗液瓶上的压力为3-6PSI。
3.打开仪器主机电源和电脑电源，启动服务器，打开软件和控制面
板，启动仪器（排气泡），设置抑制器电流。
（抑制器后开先关）4.创建序列，根据弹出的向导对话框依次完成流程。
建立好样品表
后，观察基线已经平稳，点击“开始”仪器自动开始进样分析。
5.运行完成以后，点击“数据”进行数据处理。
6.单击“组份表向导”，根据弹出的对话框完成流程。
7.标样选择好以后，回到“数据处理”，点击“标准和处理方法”按
钮进行设置，生成标准曲线。
8.单击“报告设计器”完成打印保存。
9.关闭抑制器电源，在软件上关泵后关闭软件，再停止运行服务器。
然后关闭仪器电源和电脑电源，最后关闭钢瓶总阀。
10.清洁仪器及仪器室卫生，填写仪器使用记录本。
离子色谱操作规程
离子色谱操作规程离子色谱（Ion Chromatography, IC）是一种常用的分离和分析离子的技术。
它利用离子交换作用，将带电的离子在离子交换柱上进行分离，并通过检测器进行定量分析。
离子色谱在环境分析、食品安全、生物医药等领域有着广泛的应用。
下面是离子色谱操作规程的示范：一、实验前准备1. 确保离子色谱仪设备完好，充分检查各个部件的状态，如离子交换柱、检测器、泵浦等。
2. 准备好所有的实验试剂和溶剂，保证其纯度和质量。
3. 校准离子色谱仪，并记录校准数据。
4. 将样品放置在离子色谱仪使用前的冰箱中保持稳定。
二、试样制备1. 按照样品类型和分析要求选择合适的样品制备方法，并注意遵循标准操作程序。
2. 如果需要稀释样品，请使用纯水或适当的缓冲液进行稀释，并记录稀释倍数。
三、离子色谱仪的操作步骤1. 打开离子色谱仪电源，并等待其启动。
2. 打开相关软件，并根据实验需要进行选择。
3. 调节离子交换柱温度和流动相，并确保其稳定。
4. 根据样品的类型和浓度设置合适的进样量，并将样品注入进样器中。
5. 调节检测器的工作参数，如流速和灵敏度。
6. 开始运行离子色谱仪，并记录相关的图谱和数据。
7. 根据需要进行数据处理和分析，如果有问题需要重新运行实验。
四、离子色谱仪的维护与保养1. 实验结束后，关闭离子色谱仪，并清洗离子交换柱，避免交换柱内部积聚物质。
2. 定期检查离子交换柱和检测器的状态，如需更换请及时处理。
3. 定期进行仪器的校准和维护，以确保其正常运行。
4. 注意仪器及试剂的保存，离子色谱仪应放置在干燥、无尘的环境中。
五、安全事项1. 注意操作规程，避免操作失误和仪器损坏。
2. 处理样品和溶剂时，佩戴适当的防护装备，如手套、护目镜等。
3. 禁止直接接触高浓度的化学品和毒性物质。
4. 禁止私自拆卸或修理离子色谱仪，如出现问题应及时联系专业技术人员。
通过严格按照离子色谱操作规程进行实验，可以确保离子色谱仪的正常运行和数据的准确性。
离子色谱操作规程
离子色谱操作规程
《离子色谱操作规程》
一、目的
离子色谱是一种用于分离和检测离子化合物的分析方法。
本操作规程的目的是确保对离子色谱仪进行正确和安全的操作，以获得准确、可靠的实验结果。
二、操作准备
1. 检查仪器和设备是否处于正常工作状态。
2. 准备所需的试剂和标准溶液。
3. 设置和检查离子色谱仪的工作参数。
三、样品处理
1. 确保样品是准备好的，并且已经被适当稀释或前处理。
2. 样品处理过程中，必须采取严格的消毒措施和防止交叉污染。
四、仪器操作
1. 打开离子色谱仪前，清洁采样器和管道系统。
2. 投入标准样品进行校准和调试。
3. 确保流动相和探测器的运行稳定，并进行记录。
五、样品分析
1. 将样品注入到色谱仪中，保证流速和温度稳定。
2. 根据实验要求设置色谱柱和检测参数。
3. 监控色谱图谱的产生，确保结果符合预期。
六、数据分析
1. 对色谱图谱进行解释和分析，得出准确的实验结果。
2. 记录实验数据和结果，包括样品标识、分析条件、分析结果等。
七、仪器维护
1. 在操作完成后，清洁和维护离子色谱仪。
2. 定期进行维护和校准，确保仪器的稳定和准确性。
八、安全注意事项
1. 操作人员必须严格遵守实验室安全制度。
2. 禁止操作人员在未接受培训的情况下进行离子色谱操作。
以上是《离子色谱操作规程》的基本内容，希望能够对离子色谱操作人员提供指导和帮助，确保实验的准确性和安全性。
离子色谱仪ics600结构
离子色谱仪ics600结构
离子色谱仪ICS600是由Dionex公司生产的一种离子色谱仪。
它由以下几个主要部分组成：
1. 主机：主机是整个仪器系统的核心部分，包含一个高压泵、一个样品自动进样器、一个色谱柱和一个检测器。
2. 高压泵：高压泵用于提供足够的压力将样品推进色谱柱进行分离。
3. 样品自动进样器：样品自动进样器可以精确地控制样品的进样量，保证实验的重复性和准确性。
4. 色谱柱：色谱柱是承载离子分离的关键部件，通常由阴离子交换树脂或阳离子交换树脂制成。
色谱柱通过离子交换作用将混合物中的离子分离开来。
5. 检测器：离子色谱仪ICS600常用的检测器有电导检测器、折光仪和质谱仪。
电导检测器是最常见的检测器，它可以通过检测离子的电导性来确定其浓度。
6. 控制系统：离子色谱仪ICS600还配备了一个完善的控制系统，用于控制仪器的运行和参数的设置。
总的来说，离子色谱仪ICS600结构简单，但功能完善，能够高效地进行离子分离和分析。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
激活服务管理器。
5.2.3 点击桌面上的 Chromeleon 7 图标，进入软件界面，然后选择左下侧的 instrument （仪器）进入仪器的控制界面，点击 ICS600 的标签出现模拟 ICS600 主机界面，确认仪 器联机状态是否正常（ connected）。
5.2.4 排除泵内气泡：逆时针旋开泵头的废液阀 1/4 圈，点击 prime 命令，观察泵头下的 废液管中有无气泡，此时观察系统压力，若超过 300Psi 则应继续旋开废液阀 1/4 圈。若
5.4.2 将自动进样器开机。
5.4.2 AS-DV 样品瓶压盖和取盖时都需要使用专用工具以免损坏进样针和样品瓶。压盖
前需检查确保瓶底部没有气泡，从瓶盖孔中挤出的液体直接抖掉，请勿用实验布拭擦掉
从瓶盖孔挤出的液体；避免其残留物堵塞管路或污染进样口，当样品需要稀释时可使用
25mL 或 50ml 塑料容量瓶进行定容稀释。
上海
检测技术有限公司
离子色谱仪（ ICS-600 ）操作 作业指导书
编 号： CLT-ZD-YQ-020 编 制： 审 核： 批 准： 生 效：
上海 检测技术有限公 司作业指导书
CLT-ZD-YQ-020
主题：离子色谱仪（ ICS-600）操作作业指导书
第 1 页 共 12 页 第 0 次修改
颁布时间： 201 - -
察，离子色谱仪上的减压表指针为 5 psi 左右；检查淋洗液瓶中的淋洗液是否足够，若 体积小于 200ml，淋洗液需重新配置。
5.2.2 接通 ICS-600 和自动进样器 AS-DV 的主机电源，开启电脑，变色龙服务监视器将 会自动启动，或者双击电脑右下角的变色龙软件的服务管理器， 单击“启动仪器控制器” ，
5.2.4
5.2.7 将国产抑制器电源打开即可开启至工作状态。 电流强度可根据色谱柱说明书或标准
要求进行设定， 以 5.1 为例阴离子抑制器电流为 0.025A，阳离子电流为 0.059A。抑制器 电流随淋洗液离子浓度增大而增大、随流速增加而增大。抑制器电流大小计算方式见仪 器出厂光盘“ 9_SRS_Current_Calculato”r 文件。
5.3.3 退出变色龙软件界面，并关闭仪器、自动进样器和电脑电源。
5.3.4 关氮气总阀
上海 检测技术有限公 司作业指导书
CLT-ZD-YQ-020
主题：离子色谱仪（ ICS-600）操作作业指导书
第 3 页 共 12 页 第 0 次修改
颁布时间： 201 - -
5.4 自动进样器操作 5.4.1 样品瓶用去离子水冲洗干净后浸泡至少典型的开机过程（无阴阳离子切换且前一日正常工作） ：打开监视器 monitor baseline
运行后稳定时间约 1 小时。此时基线波动为： 30mins 内不超过 0.005μS，此时为机器运 行较佳状态。以 5.2.4 为例，阴离子稳定后总电导率在 17μS 左右，阳离子稳定后总电 导率 1μS 以下。
1. 编制目的
规范 ICS600 型离子色谱仪开关机注意事项， 正确使用仪器， 保证检测工作顺利进行、 操作人员人身安全和设备安全。
2. 检测依据
ICS-600 使用说明书。
3. 适用范围
适用于 ICS600/型离子色谱仪 (仪器配置 :ICS60+国产抑制器电源 +AS-DV 自动进样 器 )的使用操作。
上海 检测技术有限公 司作业指导书
CLT-ZD-YQ-020
主题：离子色谱仪（ ICS-600）操作作业指导书
第 2 页 共 12 页 第 0 次修改
颁布时间： 201 - -
5.2 开机操作程序 5.2.1 加氮气保护 打开氮气总阀，将氮气减压阀门调节至最低，打开球阀开关，缓慢调节减压阀，注意观
5.4.3 放置样品时可以直接放置或使用内部右前方的 Carousel Release键，使转盘脱离马
4. 人员职责
4.1 使用人员：按照本作业指导书，正确对仪器使用、维护，做使用登记。 4.2 保管人员：负责对仪器进行定期维护、保养。 4.3 设备管理员：负责仪器综合管理。
5. 工作内容
5.1 淋洗液制作及使用 5.1.1 淋洗液制作 根据色谱柱说明书或不同标准的要求制作淋洗液。 本指导书以色谱柱说明书为例：阴离子色谱柱为 Dionex IonPacTM AS23，阴离子测定采 用碳酸盐体系；阳离子色谱柱为 Dionex IonPacTM，测定采用甲磺酸体系。 阴离子：取碳酸钠（ GR 或进口试剂） 0.477g、碳酸氢钠（ GR 或进口试剂） 0.067g 溶解 于 1L 水中。实验用水电导率要求为 18.2MΩ ，建议使用超纯水机制作的纯水。 可根据实 际需求等比缩放试剂量。 阳离子：取甲磺酸（ GR 或进口试剂） 1.296mL，溶解于 1L 水中。实验用水电导率要求 为 18.2MΩ ，建议使用超纯水机制作的纯水。可根据实际需求等比缩放试剂量。 5.1.2 淋洗液使用 将配制完毕的淋洗液放置于淋洗液瓶中，阴阳离子淋洗液瓶日常应区分使用，淋洗液管 路滤头应保持清洁。 若短期非标准测试可直接进行后续开机操作，无需充氮气保护，瓶盖必须打开；若为标 准测试，则需要盖紧瓶盖充氮气保护淋洗液，此时淋洗液可用三天，三天以上淋洗液根 据实际情况进行处理：开机稳定后基线平稳即可。淋洗液使用过程中勿摇动淋洗液瓶， 否则基线会波动。
5.2.9 待基线稳定后即可测样。
5.2.10 步骤 5.2.2-5.2.5 为未出现阴阳离子切换过程，若出现离子切换过程执行 5.3 关机操作 5.3.1 首先关闭国产抑制器电源。
5.8 步骤
5.3.2 打开仪器前门，观察抑制器“ Regent Out”出口管路，当管路中没有气泡从抑制器 中出来时从软件界面将泵关闭。
排气超过四分钟仍有气泡产生则该气泡为废液阀密封圈进入气体。 待没有气泡后旋紧废 液阀。此处废液阀不要旋得过紧，以免损坏阀密封圈，该废液阀易损坏。
5.2.5 点击 Pump（泵）模块的 On（打开）命令开泵，流速一般为 1mL/min 。 5.2.6 观察系统压力是否稳定（压力波动≤± 1psi）；若压力波动，再重新执行步骤 以排除泵内气泡，待压力稳定后即表明起泡排完。
