arm-linux下usb转串口移植手册

arm-linux下usb转串口移植手册

arm-linux下usb转串口移植手册:讲述在嵌入式平台上,移植usb转串口的步骤:1、配置Kernel2、文件系统配置等。

Kernel:在配置内核时:加入usb转串口的支持、加入usb转串口器件的支持。

不同厂家的usb转串口工具需要的驱动可能不一样。

Device Drivers --->USB support --->--- USB port driversUSB Serial Converter support ---><*> USB Serial Converter support[*] USB Serial Console device support[*] USB Generic Serial drivert< > USB AIRcable Bluetooth Dongle Driver (EXPERIMENTAL)<*> USB FTDI Single Port Serial Driver (EXPERIMENTAL)本次实验才用的是FTDI的usb转串口工具在配置Kernel时,还可以加入对其他厂家的驱动支持。

文件系统:1、在/dev目录下建立设备文件/dev/ttyUSB0mknod /dev/ttyUSB0 c 188 02、在运行/sbin/getty登陆命令之前要先设置好:usb转串口对应端口的波特率、停止位等。

int usb_to_serial_init(viod){iUSBTORS232 = open( "/dev/ttyUSB0", O_RDWR);if (iUSBTORS232 iRS232 < 0){printf("Can't open device dev/ttyUSB00");return -1;}set_speed(iUSBTORS232 iRS232,BAUDRA TE);set_Parity(iUSBTORS232 iRS232,8,1,'n');close(iRS232);}3、在/etc/inittab 加入如下命令。

arm linux recovery 原理

arm linux recovery 原理

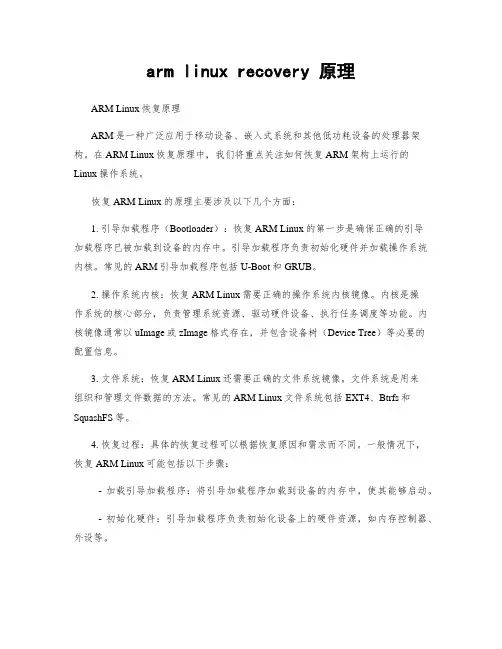

arm linux recovery 原理ARM Linux恢复原理ARM是一种广泛应用于移动设备、嵌入式系统和其他低功耗设备的处理器架构。

在ARM Linux恢复原理中,我们将重点关注如何恢复ARM架构上运行的Linux操作系统。

恢复ARM Linux的原理主要涉及以下几个方面:1. 引导加载程序(Bootloader):恢复ARM Linux的第一步是确保正确的引导加载程序已被加载到设备的内存中。

引导加载程序负责初始化硬件并加载操作系统内核。

常见的ARM引导加载程序包括U-Boot和GRUB。

2. 操作系统内核:恢复ARM Linux需要正确的操作系统内核镜像。

内核是操作系统的核心部分,负责管理系统资源、驱动硬件设备、执行任务调度等功能。

内核镜像通常以uImage或zImage格式存在,并包含设备树(Device Tree)等必要的配置信息。

3. 文件系统:恢复ARM Linux还需要正确的文件系统镜像。

文件系统是用来组织和管理文件数据的方法。

常见的ARM Linux文件系统包括EXT4、Btrfs和SquashFS等。

4. 恢复过程:具体的恢复过程可以根据恢复原因和需求而不同。

一般情况下,恢复ARM Linux可能包括以下步骤:- 加载引导加载程序:将引导加载程序加载到设备的内存中,使其能够启动。

- 初始化硬件:引导加载程序负责初始化设备上的硬件资源,如内存控制器、外设等。

- 加载内核镜像:引导加载程序从存储介质(如闪存或SD卡)中读取并加载内核镜像到设备的内存中。

- 启动内核:引导加载程序将控制权交给内核,使其开始执行。

- 挂载文件系统:内核根据设备树中的配置信息将文件系统镜像挂载到指定的挂载点上。

- 运行用户空间:内核启动后,会启动用户空间程序,提供各种应用服务。

ARM Linux恢复原理是确保设备能够正常启动和运行,保障系统的可靠性和稳定性。

了解ARM Linux恢复原理有助于开发人员和系统管理员在设备遇到故障或异常情况时进行相应的维护和修复。

交叉编译HTOP并移植到ARM嵌入式Linux系统

交叉编译HTOP并移植到ARM嵌入式Linux系统

交叉编译HTOP并移植到ARM嵌⼊式Linux系统原创作品,允许转载,转载时请务必以超链接形式标明⽂章、作者信息和本声明,否则将追究法律责任。

最近⼀直在完善基于Busybox做的ARM Linux的根⽂件系统,由于busybox是⼀个精简的指令集组成的简单⽂件系统,其优点就是极精简,满⾜了Linux基本的启动需求,由于它⼏乎没有什么后台服务,对于追求极度裁剪的系统开发者⽽⾔是⼀个⾮常好的体验,不过,也正是由于其精简,很多我们在开发测试中使⽤的⼯具或者库也可能都没有,这对于开发者⽽⾔也增加了⼀定的移植⼯作量,笔者最近正被各种移植⼯具软件和库⽂件深深折磨着,今天主要说⼀下⼀个⽐较实⽤的⼯具HTOP的移植过程。

htop是什么 htop——⼀个可以让⽤户与之交互的进程查看器。

作为⽂本模式的应⽤程序,主要⽤于控制台或X终端中。

当前具有按树状⽅式来查看进程,⽀持颜⾊主题,可以定制等特性。

与top相⽐,htop有以下优点: 1、可以横向或纵向滚动浏览进程列表,以便看到所有的进程和完整的命令⾏。

2、在启动上,⽐ top 更快。

3、杀进程时不需要输⼊进程号。

4、htop ⽀持⿏标操作。

5、top 已经很⽼了。

htop移植  1、编译环境 Host机:ubuntu-16.10(64bit) Target: arm 交叉⼯具链:arm-linux-gnueabi-gcc ⼯具包: ncurses-5.9.7: https:///cMkkk9pDiuu7G (提取码:2488) htop-1.0.2: https:///cMkknBsW6T5kp (提取码:b16f) 2、编译前准备 下载两个压缩包,放在/home/liangwode/test⽬录下,解压缩两个压缩⽂件夹,并创建编译安装⽬录。

tar xvzf ncurses.tar.gztart xvzf htop-1.0.2.tar.gzmkdir install_ncursesmkdir install_htop 3、编译ncurses 由于htop依赖于ncurses库,因此需要先编译ncurses,进⼊ncurses⽬录,并配置交叉编译cd ncurses-5.9./configure --prefix=/home/test/install_ncurses --host=arm-linux-gnueabi --without-cxx --without-cxx-binding --without-ada --without-manpages --without-progs --without-tests --with-shared 编译并安装ncurses库make && make install 这样在/home/test/install_ncurses⽬录下就⽣成了ncurses的库和头⽂件等⽂件bin include lib share 4、编译htop 进⼊htop⽬录,并配置htop交叉编译选项,注意需通过LDFLAGS指定ncurses库所在的⽬录并通过CPPFLAGS指定ncurses头⽂件所在的⽬录cd htop-1.0.2./configure --prefix=/home/liangwode/test/install_htop --disable-unicode --host=arm-linux-gnueabi LDFLAGS=-L/home/liangwode/test/install_ncurses/lib CPPFLAGS=-I/home/liangwode/test/install_ncurses/include/ncurses 编译并安装htopmake && make install完可成后可以在在/home/liangwode/test/install_htop⽬录下⽣成安装完⽂件。

基于ARM平台Linux内核移植论文

基于ARM平台Linux内核移植论文

基于ARM平台的Linux内核移植中图分类号:tp 文献标识码:a 文章编号:1007-0745(2011)10-0204-01摘要:linux是一个可移植性非常好的操作系统,它广泛支持了许多不同体系结构的计算机。

可移植性是指代码从一种体系结构移植到另外一种不同的体系结构上的方便程度。

本文介绍了基于arm 开发板的linux内核移植过程,主要包括二方面的内容:交叉编译器的安装、内核的配置与移植。

本文要求读者具备一定的linux操作系统使用经验。

关键词:移植内核 linux一、概述一个嵌入式linux系统的启动顺序可以分为四步:1、引导加载程序(bootloader)。

2、加载linux内核。

3、挂载根文件系统。

4、运行应用程序。

所以要想使linux内核在开发板上运行,就必须对以上四步的相关源代码进行移植操作,使其可运行于嵌入式平台。

本文主要介绍内核移植部分,其余部分可参考相应书箱或文档。

二、开发环境的建立2.1、安装虚拟机、fedora13操作系统及相关的开发工具(gcc、gedit等),本文的所有操作均是在这种开发环境下进行,本文的工作目录为 \work,且都是在root权限下操作。

2.2、交叉编译器(arm-linux-gcc)的安装。

交叉编译器是嵌入式linux开发的基础,后续的移植过程都要用到此编译器,在linux pc平台下,利用arm-linux-gcc编译器可编译出针对arm linux平台的可执行代码。

安装过程如下:a、网上获取arm-linux-gcc-4.3.2.tgz源代码包并保存于/work 目录中。

b、解压命令(tar xvzf arm-linux-gcc-4.3.2.tgz -c /)注意上面的命令必须是大写c且后面有个空格,这样将源代码解压至目录/usr/local/arm/4.3.2中。

c、配置编译环境路径。

输入命令(gedit /root/.bashrc)打开.bashrc文件,在最后一行加入如下内容:exportpath=/usr/local/arm/4.3.2/bin:$path保存关闭文件,用root重新登录系统,输入命令:(arm-linux-gcc –v)如果安装成功将会显示arm-linux-gcc的版本号。

ARM开发教程之ARM Linux系统移植步骤

ARM开发教程之ARM Linux系统移植步骤
千锋3G嵌入式移动互联网技术研发中心 千锋3G嵌入式移动互联网技术研发中心 3G
ARM开发教程之ARM LINUX系统移植步骤 ARM开发教程之ARM LINUX系统移植步骤 开发教程之
ARM简介 Linux简介 系统的制作移植建立交叉编译环境 引导程序 内核 修改内核 内核的配置编译 根文件系统 结束语

千锋3G嵌入式移动互联网技术研发中心 千锋3G嵌入式移动互联网技术研发中心 3G
ARM开发教程之引导程序 引导程序
对于计算机系统来说,从开机上电到操作系统启动需要一个引导程 序。嵌入式linux系统同样离不开引导程序,这个引导程序叫做 Bootloader[1]。通过这段小程序,可以初始化硬件设备、建立内存 空间的映射表,从而建立适当的系统硬件环境,为最终调用操作系 统内核做好准 备。 vivi[4]是韩国MIZI公司为其arm9系列产品而研发的Bootloader, 小而灵巧,这里选用它作为小型Linux系统的Bootloader。 首先要修改vivi源代码中的Flash分区信息,新的分区信息如表1 所示。 根据表1,在vivi源码arch/s3c2410/smdk.c文件中作出相应的 修改。 然后在配置菜单中导入smdk2410的默认配置,编译成功将在 vivi源代码目录下生成所需的Bootloader文件,文件名为vivi。 接着,便可把vivi下载到目标板Flash的相应位置。

千锋3G嵌入式移动互联网技术研发中心 千锋3G嵌入式移动互联网技术研发中心 3G
ARM开发教程之ARM简介
Arm9S3C2410微处理器与Linux的结合越来越紧密,逐 渐在嵌入式领域得到广范的应用。目前,在便携式消 费类电子产品、无线设备、汽车、网络、存储产品等 都可以看到S3C2410与Linux相结合的身影。 S3C2410微处理器是一款由Samsung公司为手持 终端设计的低价格、低功耗、高性能,基于arm920T 核的微处理器。它带有内存管理单元 (MMU),采用 0.18mm工艺和AMBA新型总线结构,主频可达203MHz。 同时,它支持Thumb 16位压缩指令集,从而能以较小 的存储空间获得32位的系统性能。

基于ARM平台的Linux内核分析与移植研究

基于ARM平台的Linux内核分析与移植研究

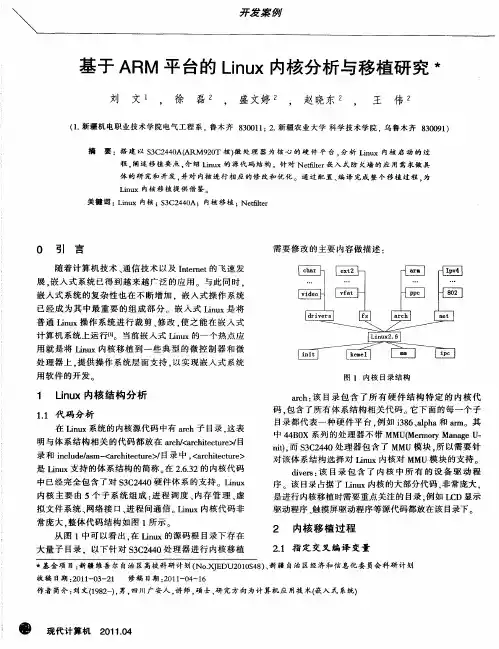

是 Ln x iu 支持的体系结构的简称 2 . 在 .3 6 2的 内核代码
中 已经 完 全 包 含 了对 S C 4 0 件 体 系 的支 持 Ln x 3 24 硬 iu
内核 主要 由 5个 子 系 统 组 成 : 程 调 度 、 进 内存 管 理 、 虚
拟文件 系统 、 网络接 口、 进程 间通信 。 iu Ln x内核代码非 常庞大 , 整体代码结构如 图 1 所示 。
3 编 译 内核
内 核 编 译 的方 式 与 引 导 程 序 移 植 大 体 相 同 .利 用
m k m g 命 令 即 可 进 行 编 译 。 当 编 译 完 成后 , 编 a ez ae l 把 译 生 成 的 映 像 z ae 过 VV 下 载 到 硬 件 平 台上 . l g通 m II 就
体 的研 究和 开 发 , 并对 内核 进 行 相 应 的修 改 和优 化 。通 过 配置 、 译 完成 整 个移 植 过 程 . 编 为
Ln x 内 核 移 植 提 供 借 鉴 。 iu
关 键 词 :Ln x 内核 ;¥ C2 4 A;内核 移 植 ;Neftr iu 3 40 tl ie
nt 而 ¥ C 4 0 理 器 包 含 了 MM i, 3 24 处 1 U模 块 , 以需 要 针 所 对 该 体 系结 构选 择 对 Ln x内核 对 MMU模 块 的 支 持 。 iu dvr: 目录 包 含 了 内 核 中 所 有 的 设 备 驱 动 程 i s该 e 序 。该 目录 占据 了 L u i x内核 的 大部 分 代码 , 常 庞大 。 n 非 是 进行 内核移 植 时需 要 重点 关 注 的 目录 . 如 L D显 示 例 C 驱 动程 序 、 摸屏 驱 动程 序 等 源代 码都 放 在该 目录下 。 触

ARM和LINUX的关系

ARM和LINUX的关系

在这方面我们深蓝科技目前没有计划提供相应的例程,主要是开发板的提供商会提供很丰富的例程,我们不做重复工作,只提供他们没有的、最有价值的东西给大家。
第三,研究完整的linux系统的的运行过程。
所谓完整的linux系统包括哪些部分呢?
三部分:bootloader、linux kernel(linux内核)、rootfile(根文件系统)。
第一,学习基本的裸机编程。
对于学硬件的人而言,必须先对硬件的基本使用方法有感性的认识,更必须深刻认识该硬件的控制方式,如果一开始就学linux系统、学移植那么只会马上就陷入一个很深的漩涡。我在刚刚开始学ARM的时候是选择ARM7(主意是当时ARM9还很贵),学ARM7的时候还是保持着学51单片机的思维,使用ADS去编程,第一个实验就是控制led.学过一段时间ARM的人都会笑这样很笨,实际上也不是,我倒是觉得有这个过程会好很多,因为无论做多复杂的系统最终都会落实到这些最底层的硬件控制,因此对这些硬件的控制有了感性的认识就好很多了学习裸机的编程的同时要好好理解这个硬件的构架、控制原理,这些我称他为理解硬件。所谓的理解硬件就是说,理解这个硬件是怎么组织这么多资源的,这些资源又是怎么由cpu、由编程进行控制的。比如说,s3c2410中有AD转换器,有GPIO(通用IO口),还有nandflash控制器,这些东西都有一些寄存器来控制,这些寄存器都有一个地址,那么这些地址是什么意思?又怎么通过寄存器来控制这些外围设备的运转?还有,norflash内部的每一个单元在这个芯片的内存中都有一个相应的地址单元,那么这些地址与刚刚说的寄存器地址又有什么关系?他们是一样的吗?而与norflash相对应的nandflash内部的储存单元并不是线性排放的,那么s3c2410怎么将nandflash的地址映射在内存空间上进行使用?或者简单地说应该怎么用nandflash?再有,使用ADS进对arm9行编程时都需要使用到一个初始化的汇编文件,这个文件究竟有什么用?他里面的代码是什么意思?不要这个可以吗?

arm-linux usb wifi移植

arm-linux usb wifi移植

arm-linuxusbwifi模块的添加与AP的建立一、内核的配置在内核源码的根目录下执行以下命令打开内核配置菜单:$ make ARCH=arm menuconfig根据下面的菜单进行配置:内核配置完成后,重新编译内核,并将编译出来的内核镜像下载到开发板。

如果仅仅是编译驱动,可以不用将系统烧进板子。

二、驱动源码的编译(1)驱动内容的更改:如果不更改驱动代码,在编译时会遇见缺少create_proc_entry,和create_proc_read_entry 这两个函数的问题(原因在于官方的源码适用于内核小于3.9的linux系统,而本系统上使用的系统内核为3.12.10)。

下载文https:///raspberrypi/linux/rpi-.10.y/drivers/net/wireless/rtl8192cu/os_dep/linux/os_intfs.c并替换原文件中的os_intfs.c文件。

参考:/group/topic/347735/和/entry/125504在驱动源文件下的Makefile中添加一行:CONFIG_PLATFORM_ARM_AM437X = y并设置:CONFIG_PLATFORM_I386_PC =n同时添加:ifeq ($(CONFIG_PLATFORM_ARM_AM437X), y)EXTRA_CFLAGS += -DCONFIG_LITTLE_ENDIANARCH := armCROSS_COMPILE := arm-linux-gnueabihf- #这是你的交叉编译器KVER := 3.12.10 #系统的版本KSRC := /home/hjiahu/Desktop/CrossFiles/linux-3.12.10 #这是第一步编译后的源码文件夹endif(2)为了使用硬件同时支持AP与STA模式,在源码中的include/autoconf.h中将CONFIG_CONCURRENT_MODE的注释去掉(其他方法可以参考源码中的文档)。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

ARM的嵌入式Linux移植体验之基本概念日前,笔者作为某嵌入式ARM(硬件)/Linux(软件)系统的项目负责人,带领项目组成员进行了下述工作:(1)基于ARM920T内核S3C2410A CPU的电路板设计;(2)ARM处理下底层软件平台搭建:a.Bootloader的移植;b.嵌入式Linux操作系统内核的移植;c.嵌入式Linux操作系统根文件系统的创建;d.电路板上外设Linux驱动程序的编写。

本文将真实地再现本项目开发过程中作者的心得,以便与广大读者共勉。

第一章将简单地介绍本ARM开发板的硬件设计,第二章分析Bootloader的移植方法,第三章叙述嵌入式mizi Linux的移植及文件系统的构建方法,第四章讲解外设的驱动程序设计,第五章给出一个已构建好的软硬件平台上应用开发的实例。

如果您有嵌入式系统的开发基础,您将非常容易领会本文讲解地内容。

即便是您从来没有嵌入式系统的开发经历,本文读起来也不会生涩。

您可以通过如下email与作者联系:21cnbao@。

2.ARM体系结构作为一种RISC体系结构的微处理器,ARM微处理器具有RISC体系结构的典型特征。

还具有如下增强特点:(l)在每条数据处理指令当中,都控制算术逻辑单元(ALU)和移位器,以使ALU和移位器获得最大的利用率;(2)自动递增和自动递减的寻址模式,以优化程序中的循环;(3)同时Load和Store多条指令,以增加数据吞吐量;(4)所有指令都条件执行,以增大执行吞吐量。

ARM体系结构的字长为32位,它们都支持Byte(8位)、Halfword(16位)和Word(32位)3种数据类型。

ARM处理器支持7种处理器模式,如下表:大部分应用程序都在User模式下运行。

当处理器处于User模式下时,执行的程序无法访问一些被保护的系统资源,也不能改变模式,否则就会导致一次异常。

对系统资源的使用由操作系统来控制。

User模式之外的其它几种模式也称为特权模式,它们可以完全访问系统资源,可以自由地改变模式。

其中的FIQ、IRQ、supervisor、Abort和undefined 5种模式也被称为异常模式。

在处理特定的异常时,系统进入这几种模式。

这5种异常模式都有各自的额外的寄存器,用于避免在发生异常的时候与用户模式下的程序发生冲突。

还有一种模式是system模式,任何异常都不会导致进入这一模式,而且它使用的寄存器和User模式下基本相同。

它是一种特权模式,用于有访问系统资源请求而又需要避免使用额外的寄存器的操作系统任务。

程序员可见的ARM寄存器共有37个:31个通用寄存器以及6个针对ARM处理器的不同工作模式所设立的专用状态寄存器,如下图:ARM9采用5级流水线操作:指令预取、译码、执行、数据缓冲、写回。

ARM9设置了16个字的数据缓冲和4个字的地址缓冲。

这5级流水已被很多的RISC处理器所采用,被看作RISC结构的"经典"。

更多内容请看Linux集群技术、体验Linux的音影世界、Linux 驱动大全专题,或进入讨论组讨论。

3.硬件设计3.1 S3C2410A微控制器电路板上的ARM微控制器S3C2410A采用了ARM920T核,它由ARM9TDMI、存储管理单元MMU和高速缓存三部分组成。

其中,MMU可以管理虚拟内存,高速缓存由独立的16KB地址和16KB数据高速Cache组成。

ARM920T有两个内部协处理器:CP14和CP15。

CP14用于调试控制,CP15用于存储系统控制以及测试控制。

S3C2410A集成了大量的内部电路和外围接口:·LCD控制器(支持STN和TFT带有触摸屏的液晶显示屏)·SDRAM控制器·3个通道的UART·4个通道的DMA·4个具有PWM功能的计时器和一个内部时钟·8通道的10位ADC·触摸屏接口·I2C总线接口·12S总线接口·两个USB主机接口·一个USB设备接口·两个SPI接口·SD接口·MMC卡接口S3C2410A集成了一个具有日历功能的RTC和具有PLL(MPLL和UPLL)的芯片时钟发生器。

MPLL产生主时钟,能够使处理器工作频率最高达到203MHz。

这个工作频率能够使处理器轻松运行WinCE、Linux等操作系统以及进行较为复杂的信息处理。

UPLL则产生实现USB模块的时钟。

下图显示了S3C2410A的集成资源和外围接口:我们需要对上图中的AHB总线和APB总线的概念进行一番解释。

ARM核开发的目的,是使其作为复杂片上系统的一个处理单元来应用的,所以还必须提供一个ARM与其它片上宏单元通信的接口。

为了减少不必要的设计资源的浪费,ARM公司定义了AMBA(AdvancedMicrocontroller Bus Architecture)总线规范,它是一组针对基于ARM核的、片上系统之间通信而设计的、标准的、开放协议。

在AMBA总线规范中,定义了3种总线:(l)AHB-Advanced High Performace Bus,用于高性能系统模块的连接,支持突发模式数据传输和事务分割;(2)ASB-Advanced System Bus,也用于高性能系统模块的连接,支持突发模式数据传输,这是较老的系统总线格式,后来由AHB总线替代;(3)APB-Advanced PeriPheral Bus,用于较低性能外设的简单连接,一般是接在AHB或ASB系统总线上的第二级总线。

典型的AMBA总线系统如下图:S3C2410A将系统的存储空间分成8个bank,每个bank的大小是128M字节,共1G字节。

Bank0到bank5的开始地址是固定的,用于ROM或SRAM。

bank6和bank7可用于ROM、SRAM或SDRAM。

所有内存块的访问周期都可编程,外部Wait也能扩展访问周期。

下图给出了S3C2410A的内存组织:行测试的方法,极大地方便了系统电路的调试。

测试接入端口TAP的管脚定义如下:·TCK:专用的逻辑测试时钟,时钟上升沿按串行方式对测试指令、数据及控制信号进行移位操作,下降沿用于对输出信号移位操作;·TMS:测试模式选择,在TCK上升沿有效的逻辑测试控制信号;·TDI:测试数据输入,用于接收测试数据与测试指令;·TDO:测试数据输出,用于测试数据的输出。

S3C2410A调试用JTAG接口电路:3.2 SDRAM存储器SDRAM被用来存放操作系统(从FLASH解压缩拷入)以及存放各类动态数据,采用SAMSUNG公司的K4S561632,它是4Mxl6bitx4bank的同步DRAM,容量为32MB。

用2片K4S561632实现位扩展,使数据总线宽度达到32bit,总容量达到64MB,将其地址空间映射在S3C2410A的bank6。

SDRAM 所有的输入和输出都与系统时钟CL K上升沿同步,由输入信号RA S、CA S、WE组合产生SDRAM 控制命令,其基本的控制命令如下:SDRAM 在具体操作之前首先必须通过MRS命令设置模式寄存器,以便确定SDRAM 的列地址延迟、突发类型、突发长度等工作模式;再通过ACT命令激活对应地址的组,同时输入行地址;然后通过RD 或WR 命令输入列地址,将相应数据读出或写入对应的地址;操作完成后用PCH 命令或BT 命令中止读或写操作。

在没有操作的时候,每隔一段时间必须用ARF命令刷新数据,防止数据丢失。

下图给出了SDRAM的连接电路:3.3 FLASH存储器NOR和NAND是现在市场上两种主要的非易失闪存技术。

NOR的特点是芯片内执行(XIP,Execute In Place),即应用程序可直接在Flash闪存内运行,不必把代码读到系统RAM中。

NOR的传输效率很高,在1~4MB的小容量时具有很高的成本效益,但是很低的写入和擦除速度大大影响了它的性能。

NAND结构能提供极高的单元密度,可以达到高存储密度,并且写入和擦除的速度也很快。

应用NAND的困难在于Flash的管理和需要特殊的系统接口,S3C2410A内嵌了NAND FLASH控制器。

S3C2410A支持从GCS0上的NOR FLASH启动(16位或32位)或从NAND FLASH 启动,需要通过OM0和OM1上电时的上下拉来设置:3.5以太网以太网控制芯片采用CIRRUS LOGIC公司生产的CS8900A,其突出特点是使用灵活,其物理层接口、数据传输模式和工作模式等都能根据需要而动态调整,通过内部寄存器的设置来适应不同的应用环境。

它符合IEEE803.3以太网标准,带有传送、接收低通滤波的10Base-T连接端口,支持10Base2,10Base5和10Base-F的AUI接口,并能自动生成报头,自动进行CRC检验,在冲突后自动重发。

CS8900A支持的传输模式有I/O和Memory模式。

当CS8900A有硬件复位或软件复位时,它将默认成为8位工作模式。

因此,要使CS8900A工作于16位模式,系统必须在访问之前提供给总线高位使能管脚(/SBHE)一个由高到低、再由低到高变化的电平。

3.6 USB接口USB 系统由USB 主机(USB Host)、USB集线器(USB Hub)和USB设备(USB Device)组成。

USB 和主机系统的接口称作主机控制器(Host Controller),它是由硬件和软件结合实现的。

根集线器是综合于主机系统内部的,用以提供USB的连接点。

USB的设备包括集线器(Hub)和功能器件(Function)。

S3C2410A集成了USB host和USB device,外部连接电路如下图:3.7电源LDO(Low Dropout)属于DC/DC变换器中的降压变换器,它具有低成本、低噪声、低功耗等突出优点,另外它所需要的外围器件也很少,通常只有1~2 个旁路电容。

在电路板上我们分别用两个LDO来实现5V向3.3V(存储接口电平)和1.8V(ARM 内核电平)的转换。

up监控电路采用MAX708芯片,提供上电、掉电以及降压情况下的复位输出及低电平有效的人工复位输出:4.小结本章讲解了基于S3C2410A ARM处理器电路板硬件设计的基本组成,为后续各章提供了总体性的准备工作。
