热传导计算
热传导时间的计算公式
热传导时间的计算公式热传导时间是指物体内部热量从一个位置传导到另一个位置所需的时间。
在热传导过程中，热量会通过物质的分子之间的碰撞和运动传递，这个过程可以用热传导时间来描述。
热传导时间的计算公式可以通过考虑物体的热导率、热容量和热扩散系数等因素来推导。
我们需要了解一些基本概念。
热导率是一个物质传导热量的能力的度量，它表示单位时间内单位面积上的热量传导量。
热容量是指物体吸收或释放热量的能力，它表示单位温度变化时物体所吸收或释放的热量。
热扩散系数是描述物质中温度传播速度的参量，它表示单位时间内单位长度上的温度传播速度。
根据热传导的基本原理，我们可以得到热传导时间的计算公式如下：热传导时间 = (热容量 * 线性尺度^2) / (热导率 * 热扩散系数^2)其中，线性尺度是指物体传导热量的距离，可以是物体的长度、宽度或厚度等。
这个公式可以用来计算任意形状、任意材料的物体内部的热传导时间。
通过这个公式，我们可以看出热传导时间受到多个因素的影响。
首先，热容量越大，物体吸收或释放热量的能力越强，热传导时间就会越长。
其次，热导率越小，物质传导热量的能力越弱，热传导时间也会越长。
另外，热扩散系数越小，温度传播速度越慢，热传导时间也会增加。
在实际应用中，热传导时间的计算公式可以用来优化物体的热传导性能。
例如，在设计建筑物时，可以通过调整材料的热导率和热容量等参数来控制室内的温度变化速度，提高室内的热舒适度。
又如在电子器件的散热设计中，可以根据热传导时间来选择散热材料和散热结构，以保持电子器件的工作温度在安全范围内。
热传导时间的计算公式是描述物体内部热量传导时间的重要工具。
通过这个公式，我们可以了解热传导时间受到材料热导率、热容量和热扩散系数等因素的影响，并且可以应用于实际工程中优化热传导性能。
热传导方程的求解
热传导方程的求解热传导方程是描述物体内部温度分布随时间变化的数学模型。
求解热传导方程有多种方法，下面将介绍两种常用的求解方法。
一、分离变量法分离变量法是一种常见且简单的求解热传导方程的方法。
它基于热传导方程的偏微分方程特性，将变量分离并进行独立的求解。
1. 问题设定假设需要求解的热传导问题为一维情况，物体的长度为L，初始时刻温度分布为u(x,0)=f(x)，物体两端保持恒温边界条件u(0,t) = A，u(L,t) = B。
2. 分离变量假设u(x,t)可表示为u(x,t) = X(x)T(t)，将u(x,t)代入热传导方程中，可得到两个方程：X''(x)/X(x) = T'(t)/αT(t)，其中α为热扩散系数。
由于左侧只依赖于x，右侧只依赖于t，所以二者必须等于一个常数λ。
3. 求解分离后的方程将上述得到的分离变量方程代入边界条件，可得到两个常微分方程，分别是X''(x)/X(x) = λ 和T'(t)/αT(t) = -λ。
这两个常微分方程可以求解得到X(x)和T(t)。
4. 求解系数通过使用初始条件u(x, 0) = f(x)，可以求解出常数λ的值，进而求解出X(x)和T(t)。
5. 求解问题最终将X(x)和T(t)重新结合，即可得到热传导问题的解u(x, t)。
二、有限差分法有限差分法是一种数值求解热传导方程的常用方法，它通过将连续的空间和时间离散化，将偏微分方程转化为差分方程进行求解。
1. 空间和时间离散化将物体的空间进行网格划分，时间进行离散化，并在网格节点上计算温度的近似值。
2. 差分方程将热传导方程中的偏导数进行近似，得到差分方程。
例如，可以使用中心差分法来近似偏导数。
3. 迭代求解根据差分方程，通过迭代计算每个网格节点的温度值，直到达到收敛条件。
4. 求解问题最终，根据求解的温度值，在空间和时间通过插值或者线性拟合等方法得到热传导问题的解。
传热温差计算公式
传热温差计算公式
1.热传导传热温差计算公式：
热传导是指由于物体内部的温度差异而发生的传热现象。
热传导传热温差计算公式如下：
ΔT=Q/(k·A·L)
其中，ΔT为传热温差，Q为传热量，k为物体的热导率，A为传热面积，L为传热距离。
2.对流传热温差计算公式：
对流是指由流体的流动而引起的传热现象，常用公式如下：
ΔT=Q/(h·A)
其中，ΔT为传热温差，Q为传热量，h为对流换热系数，A为传热面积。
3.辐射传热温差计算公式：
辐射是指由于物体的热辐射而引起的传热现象。
辐射传热温差计算公式如下：
ΔT=(Σε·A·σ·T^4-Σε·A·σ·T^4)/(ε·A·σ)
其中，ΔT为传热温差，Σε为发射率乘以表面积的总和，σ为斯特藩-玻尔兹曼常数，T为物体的温度，ε为物体的发射率。
需要注意的是，传热温差的计算公式可能会根据具体的传热方式以及实际情况进行修正。
例如，在对流传热中，对流换热系数h的计算可能需要考虑流体的传热特性以及流动方式。
传热温差是传热计算中一个重要的参数，它的大小直接影响传热量的大小。
传热温差越大，传热量也越大。
因此，准确计算传热温差对于正确估计传热过程中的热量交换是非常重要的。
需要说明的是，以上仅是常见的传热温差计算公式，实际应用中可能还会有其他因素进行修正和考虑。
具体的计算公式应根据实际情况和具体问题进行选择。

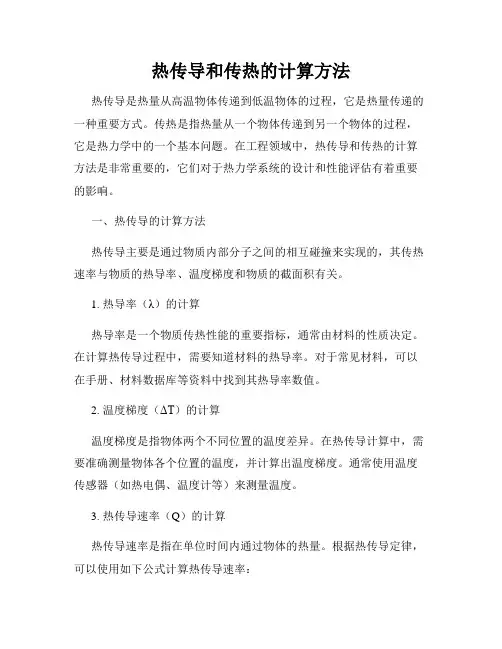

热传导和传热的计算方法
热传导和传热的计算方法热传导是热量从高温物体传递到低温物体的过程，它是热量传递的一种重要方式。
传热是指热量从一个物体传递到另一个物体的过程，它是热力学中的一个基本问题。
在工程领域中，热传导和传热的计算方法是非常重要的，它们对于热力学系统的设计和性能评估有着重要的影响。
一、热传导的计算方法热传导主要是通过物质内部分子之间的相互碰撞来实现的，其传热速率与物质的热导率、温度梯度和物质的截面积有关。
1. 热导率（λ）的计算热导率是一个物质传热性能的重要指标，通常由材料的性质决定。
在计算热传导过程中，需要知道材料的热导率。
对于常见材料，可以在手册、材料数据库等资料中找到其热导率数值。
2. 温度梯度（ΔT）的计算温度梯度是指物体两个不同位置的温度差异。
在热传导计算中，需要准确测量物体各个位置的温度，并计算出温度梯度。
通常使用温度传感器（如热电偶、温度计等）来测量温度。
3. 热传导速率（Q）的计算热传导速率是指在单位时间内通过物体的热量。
根据热传导定律，可以使用如下公式计算热传导速率：Q = λ * A * (ΔT / d)其中，Q表示热传导速率，λ表示热导率，A表示物质的截面积，ΔT表示温度梯度，d表示传热距离。
二、传热的计算方法传热是一个复杂的过程，不仅包括热传导，还包括热对流和热辐射。
传热的计算方法因此也要综合考虑这些因素。
1. 热对流的计算热对流是指通过流体介质（如液体或气体）传递热量。
热对流传热的速率与流体的流速、温度差异、流体的物性以及流体与物体的热传递表面积等因素有关。
对于平板、圆柱等简单形状的物体，可以使用经验公式来计算热对流传热速率。
例如，针对平板的传热速率计算公式为：Q = h * A * (T2 - T1)其中，Q表示热传导速率，h表示换热系数，A表示传热表面积，T1和T2分别表示物体的表面温度和流体的温度。
2. 热辐射的计算热辐射是指通过电磁辐射传递热量，与两个物体的温度和表面特性有关。
热传导与传热的基本规律与计算
热传导与传热的基本规律与计算热传导是热量从高温区域传递到低温区域的过程，是热能传播的一种方式。
传热则是指热能从一个物体传递到另一个物体的过程。
在这篇文章中，我们将探讨热传导和传热的基本规律以及相关的计算方法。
一、热传导的基本规律在固体中，热传导是通过原子、分子的相互碰撞传递热能的过程。
基于这一过程，热传导满足以下基本规律：1. 热传导方向：热传导的方向是从高温区域到低温区域，即热量总是沿着温度梯度的方向传递。
2. 热传导速率：热传导速率与物体的热导率成正比，与物体的截面积成反比，与温度梯度成正比。
具体计算公式如下：Q = k * A * ΔT / d其中，Q表示传导热量，k表示物体的热导率，A表示传热截面积，ΔT表示温度差，d表示传热距离。
该公式表明，热传导速率正比于传热截面积和温度梯度，反比于传热距离。
二、导热物质的热导率热导率是导热物质的一个重要物理参数，它表示单位时间内，单位面积上的热量传递量。
不同物质的热导率不同，常见物质的热导率如下：- 金属材料：金属具有较高的热导率，如铜的热导率约为401W/(m·K)，铝的热导率约为237 W/(m·K)，铁的热导率约为80 W/(m·K)。
- 非金属材料：非金属材料的热导率较低，如水的热导率约为0.6W/(m·K)，木材的热导率约为0.1 W/(m·K)。
三、传热的计算方法在进行传热计算时，我们常用以下几种方法：1. 热传导计算：利用热传导速率公式，可以计算出物体的传导热量。
通过测量温度差、传热截面积和传热距离等参数，我们可以计算出传导热量的数值。
2. 对流传热计算：对流传热是指通过流体的传热过程。
常见的对流传热计算方法有冷却方式、自然对流、强制对流等。
其中，冷却方式是通过调整传热流体的流速、温度等参数，计算出传热量的大小。
3. 辐射传热计算：辐射传热是指通过热辐射的方式传递热量。
辐射传热计算需要考虑物体的表面温度、辐射率等参数，通过辐射传热公式计算出传热量的数值。
热学基础热传导与热平衡的分析与计算
热学基础热传导与热平衡的分析与计算热学是物理学的一个重要分支，它研究热量传递和热平衡等热现象。
本文将对热传导和热平衡进行详细的分析和计算。
一、热传导热传导是指热量通过物质的传递，常见的方式有导热、导热和辐射等。
导热是最常见的传热方式，它依赖于物质内部的分子热运动。
导热可以通过热传导方程来描述：q = -kA∆T/∆x其中，q表示单位时间内通过物体的热量，k是热导率，A是传热面积，∆T是温度差，∆x是传热距离。
根据热传导方程，我们可以计算物体的热传导率和传热功率。
二、热平衡热平衡是指两个物体之间的温度差为0，不再存在热量传递。
当两个物体之间达到热平衡时，它们的温度相等。
热平衡的条件可以通过热平衡方程来表达：q1 = q2其中，q1和q2分别代表两个物体的热量。
热平衡方程告诉我们，当两个物体之间的热量相等时，它们达到热平衡状态。
三、热传导与热平衡的计算在实际问题中，我们常常需要计算热传导和热平衡的相关参数。
下面以一个具体的例子来说明如何进行计算。
考虑一个铜棒，长度为L，横截面积为A，温度分布随传热方向x变化。
假设铜棒的热导率为k，铜棒上端温度为T1，下端温度为T2，我们希望计算出铜棒内各点的温度分布。
首先，根据热传导方程，我们可以得到铜棒内各点的温度分布：∆T/∆x = -q/kA其中，∆T是铜棒内两个相邻点的温度差，∆x是相邻点之间的距离。
假设我们已知铜棒上下端的温度，即T1和T2，我们可以利用以上方程进行计算。
首先，选择适当的步长∆x，将铜棒分为N个小段，假设第i段的温度为Ti。
根据以上方程，我们可以得到：(Ti+1 - Ti)/∆x = -q/(kA)其中，i取值从1到N-1。
根据热平衡方程，我们有：q = -kA(T2 - T1)/L将其带入上述方程，可以得到：Ti+1 - Ti = kA(T2 - T1)/(L∆x)根据以上方程，我们可以利用迭代的方法，从上端到下端，求解各段的温度。
四、总结通过上述分析和计算，我们可以详细了解热传导和热平衡的概念、原理和计算方法。
稳定热传导计算公式
稳定热传导计算公式热传导是物体内部或不同物体之间热量传递的过程。
在热传导过程中，热量从高温区域传递到低温区域，直到温度达到平衡。
稳定热传导计算公式是一种用来计算热传导过程中热量传递的公式。
本文将详细介绍稳定热传导计算公式的含义、用途和应用。
稳定热传导计算公式用于计算热传导过程中热量的传递速率。
这个公式是基于热传导定律建立的，热传导定律表明热传导速率与温度梯度成正比，与传导物质的导热性质和传导距离成反比。
稳定热传导计算公式可以表示为：Q = k * A * ΔT / d其中，Q是热量传递速率，单位是瓦特（W）；k是传导物质的热导率，单位是瓦特/米·开尔文（W/m·K）；A是传导物体的传热面积，单位是平方米（m^2）；ΔT是传导物体的温度梯度，单位是开尔文/米（K/m）；d是传导物体的传热距离，单位是米（m）。
通过这个公式，我们可以计算出在给定的条件下热传导的速率。
热传导速率越大，热量传递得越快。
热传导速率受到传导物质的热导率、传热面积、温度梯度和传热距离的影响。
热导率是传导物质的一个物性参数，它反映了传导物质导热性能的好坏。
热导率越大，传导物质导热能力越强，热传导速率也就越大。
传热面积是热量传递的表面积，传热面积越大，热传导速率越大。
温度梯度是热传导过程中温度的变化率，温度梯度越大，热传导速率越大。
传热距离是热传导过程中热量传递的距离，传热距离越短，热传导速率越大。
稳定热传导计算公式可以应用于各种热传导问题的热量传递速率的计算。
例如，可以用这个公式来计算热量在固体材料中的传递速率，计算建筑物墙体中热量的传递速率，计算电子器件中热量的传递速率等等。
通过计算热传导速率，我们可以了解热量传递的快慢，从而进行热工设计、热传导材料的选择等工作。
总之，稳定热传导计算公式是一种用来计算热传导过程中热量传递速率的公式。
通过该公式，我们可以计算热传导速率，了解热量传递的快慢，从而进行热工设计和热传导材料的选择。
热传导的原理和计算知识点总结
热传导的原理和计算知识点总结热传导是热量传递的三种基本方式之一（另外两种是热对流和热辐射），在日常生活和众多工程领域中都有着广泛的应用。
理解热传导的原理和掌握相关的计算方法，对于解决实际问题以及深入研究热学现象至关重要。
一、热传导的原理热传导的本质是由于物质内部存在温度梯度，导致分子热运动的能量传递。
当物体内部存在温度差时，高温区域的分子具有较高的动能，它们与低温区域的分子发生碰撞和相互作用，将部分能量传递给低温区域的分子，从而使热量从高温区域向低温区域传递。
从微观角度来看，热传导的过程可以用分子的热运动来解释。
在固体中，热传导主要通过晶格振动（即原子或分子在其平衡位置附近的振动）和自由电子的运动来实现。
对于金属等良导体，自由电子的运动对热传导起着重要作用；而对于非金属固体，晶格振动是热传导的主要机制。
在液体中，热传导主要是由于分子的热运动和分子间的相互作用。
液体分子的热运动相对较为自由，热量可以通过分子的碰撞和扩散进行传递。
在气体中，热传导则主要依赖于分子的无规则热运动和碰撞。
由于气体分子之间的间距较大，分子间的相互作用相对较弱，因此气体的热导率通常比固体和液体小。
二、热传导的基本定律——傅里叶定律傅里叶定律是描述热传导现象的基本定律，它指出：在导热现象中，单位时间内通过给定截面的热量，正比于垂直于该截面方向上的温度变化率和截面面积，而热量传递的方向则与温度升高的方向相反。
其数学表达式为：＼q ＝ k ＼frac{dT}｛dx} A＼其中，＼（q\）表示热流密度（单位时间内通过单位面积的热量），单位为＼（W/m^2\）；＼（k\）为材料的热导率，单位为＼（W/（m·K)＼）；＼（＼frac{dT}｛dx}＼）是温度梯度，单位为＼（K/m\）；＼（A\）为垂直于热流方向的截面积，单位为＼（m^2\）。
热导率＼（k\）是材料的固有属性，它反映了材料导热能力的大小。
不同材料的热导率差异很大，例如金属通常具有较高的热导率，而空气、塑料等材料的热导率则较低。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
热传导计算
随着微电子技术的飞速发展，芯片的尺寸越来越小，同时运算速度越来越快，发热量也就越来越大，如英特尔处理器3.6G 奔腾4终极版运行时产生的热量最大可达115W，这就对芯片的散热提出更高的要求。
设计人员就必须采用先进的散热工艺和性能优异的散热材料来有效的带走热量，保证芯片在所能承受的最高温度以内正常工作。
如图1所示，目前比较常用的一种散热方式是使用散热器，用导热材料和工具将散热器安装于芯片上面，从而将芯片产生的热量迅速排除。
本文介绍了根据散热器规格、芯片功率、环境温度等数据，通过热传导计算来求得芯片工作温度的方法。
芯片的散热过程
由于散热器底面与芯片表面之间会存在很多沟壑或空隙，其中都是空气。
由于空气是热的不良导体，所以空气间隙会严重影响散热效率，使散热器的性能大打折扣，甚至无法发挥作用。
为了减小芯片和散热器之间的空隙，增大接触面积，必须使用导热性能好的导热材料来填充，如导热胶带、导热垫片、导热硅酯、导热黏合剂、相转变材料等。
如图2所示，芯片发出的热量通过导热材料传递给散热器，再通过风扇的高速转动将绝大部分热量通过对流（强制对流和自然对流）的方式带走到周围的空气中，强制将热量排除，这样就形成了从芯片，然后通过散热器和导热材料，到周围空气的散热通路。
表征热传导过程的物理量
在图3的导热模型中，达到热平衡后，热传导遵循傅立叶传热定律：
Q="K"·A·(T1-T2)/L (1)
式中：Q为传导热量（W）；K为导热系数（W/m℃）；A 为传热面积（m2）；L为导热长度（m）。
(T1-T2)为温度差。
热阻R表示单位面积、单位厚度的材料阻止热量流动的能力，表示为：
R＝(T1-T2)/Q＝L/K·A (2)
对于单一均质材料，材料的热阻与材料的厚度成正比；对于非单一材料，总的趋势是材料的热阻随材料的厚度增加而增大，但不是纯粹的线形关系。
对于界面材料，用特定装配条件下的热阻抗来表征界面材料导热性能的好坏更合适，热阻抗定义为其导热面积与接触表面间的接触热阻的乘积，表示如下：
Z＝(T1-T2)/(Q/A)＝R·A (3)
表面平整度、紧固压力、材料厚度和压缩模量将对接触热阻产生影响，而这些因素又与实际应用条件有关，所以界面材料的热阻抗也将取决于实际装配条件。
导热系数指物体在单位长度上产生1℃的温度差时所需要的热功率，是衡量固体热传导效率的固有参数，与材料的外在形态和热传导过程无关，而热阻和热阻抗是衡量过程传热能力的物理量。
芯片工作温度的计算
如图4的热传导过程中，总热阻R为：
R="R1"+R2+R3 (4)
式中：R1为芯片的热阻；R2为导热材料的热阻；R3为散热器的热阻。
导热材料的热阻R2为：
R2＝Z/A (5)
式中：Z为导热材料的热阻抗，A为传热面积。
芯片的工作温度T2为：
T2＝T1+P×R (6)
式中：T1为空气温度；P为芯片的发热功率；R为热传导过程的总热阻。
芯片的热阻和功率可以从芯片和散热器的技术规格中获得，散热器的热阻可以从散热器的技术规格中得到，从而可以计算出芯片的工作温度T2。
实例
下面通过一个实例来计算芯片的工作温度。
芯片的热阻为1.75℃/W，功率为5W，最高工作温度为90℃，散热器热阻为1.5℃/W，导热材料的热阻抗Z为5.8℃cm2/W，导热材料的传热面积为5cm2，周围环境温度为50℃。
导热材料理论热阻R4为： R4＝Z/A＝5.8 (℃·cm2/W)/ 5(cm2)=1.16℃/W (7)
由于导热材料同芯片和散热器之间不可能达到100％的结合，会存在一些空气间隙，因此导热材料的实际热阻要大于理论热阻。
假定导热材料同芯片和散热器之间的结合面积为总面积的60％，则实际热阻R3为：
R3＝R4/60%＝1.93℃/W (8)
总热阻R为： R="R1"+R2+R3=5.18℃/W (9)
芯片的工作温度T2为： T2＝T1+P×R＝50℃+(5W× 5.18℃/W)＝75.9℃ (10)
可见，芯片的实际工作温度75.9℃小于芯片的最高工作温度90℃，处于安全工作状态。
如果芯片的实际工作温度大于最高工作温度，那就需要重新选择散热性能更好的散热器，增加散热面积，或者选择导热效果更优异的导热材料，提高整体散热效果，从而保持芯片的实际工作温度在允许范围以内。
