橡胶用氧化锌的纯度为多少
氧化锌在橡胶配方中的作用
氧化锌在橡胶配方中的作用
在制作轮胎上主要起到起到促进助剂的作用，活化促进进的性能，提高硫化效率，在配方中使用量约为1~5%。
起到促进助剂的作用，活化促进进的性能，提高硫化效率，在配方中使用量约为1~5%，每个轮胎都需要，具体需求量。
氧化锌是橡胶和轮胎工业必不可少的添加剂，也用作天然橡胶、合成橡胶及胶乳的硫化活性剂和补强剂以及着色剂
活性氧化锌具有良好的活化性能，如某化工生产的氧化锌，在橡胶制品中得到了越来越广泛的应用，如在V型带中不仅能等量代替普通的氧化锌，且能减少1/2—1/3的用量，使橡胶的各种性能指标稳定，硫化性能不受影响，降低了生产成本替代橡胶产品中间接法氧化锌的使用，与单用氧化锌相比，除以上并用优点外还有显著的以下优点：
1、T10长，T90短，改善混炼胶料的焦炼时间，提高胶料加工安全性，缩短硫化时间，提高生产效益。
2、兼NBR抗老化剂的性能。
3、提高的耐油性能。
4、硫化胶的物理性能也得到提高。
5、明显降低胶料成本，高产提效品益。
氧化锌生产设备 工艺
氧化锌生产设备工艺氧化锌生产工艺：间接法:间接法的原材料是经过冶炼得到的金属锌锭或锌渣。
锌在石墨坩埚内于1000°C的高温下转换为锌蒸汽，随后被鼓入的空气氧化生成氧化锌，并在冷却管后收集得氧化锌颗粒。
间接法生产氧化锌的工艺技术简单，成本受原料的影响较大。
间接法生产的氧化锌颗粒直径在0.1-10微米左右，纯度在99.5%-99.7%之间。
按总产量计算，间接法是生产氧化锌最主要的方法。
间接法生产的氧化锌可用于橡胶、压敏电阻、油漆等产业。
锌锭或锌渣的重金属含量直接影响产物的重金属杂质含量，重金属含量低的产品，还可用于家畜饲料、药品、医疗保健等产业。
直接法:直接法以各种含锌矿物或杂物为原料。
氧化锌在与焦炭加热反应时，被还原成金属锌被蒸汽，同时再被空气中的氧气氧化为氧化锌，以除去大部分杂质。
直接法获得的氧化锌颗粒粗，产品纯度在75%-95%之间，一般用于要求较低的橡胶、陶瓷行业。
湿化学法:湿化学法大体可分为两类:酸法与氨法。
二者分别使用酸或碱与原料反应，而后制备碳酸锌或氢氧化锌沉淀。
经过过滤、洗涤、烘干和800°C的煅烧后，最终得到粒径在1~100纳米的高纯度轻质氧化锌。
喷雾热分解法:喷雾热解法是将金属盐溶液以雾状喷入高温气氛中，通过溶剂的蒸发及随后的金属盐热分解，直接获得纳米氧化物粉体，或者是将溶液喷入高温气氛中干燥，然后经热处理形成粉体的生产方法。
经洛阳钙丰工贸实践可知该法制备的纳米粉体纯度高，分散性好，粒径分布均匀，化学活性好，并且工艺操作简单，易于控制，设备造价低廉，是最具产业化潜力的纳米级别氧化锌粉体的制备方法之一。
生产氧化锌的设备有：1、氧化锌选矿设备：锌矿石按其所含矿物不同而分为硫化矿和氧化矿用黄药作氧化铅的捕收剂、胺作氧化锌的捕收剂、优先浮铅的开路流程能够获得的锌品位和锌回收率分别为30%和65%。
2、氧化锌烘干机：转筒式烘干机简称烘干机是一种处理大量物料的干燥器。
由于运转可靠、操作弹性大、适应性强、处理量大，广泛使用于冶金、化工等产业中。
直接法氧化锌与间接法氧化锌区别与用途区别
直接法氧化锌和间接法氧化锌区别和用途区别氧化锌生意经间接法氧化锌用途大全直接法氧化锌多以锌矿石,锌灰、锌精矿为原料,经高温氧化焙烧再加煤还原为锌蒸气,锌蒸气与热空气氧化得氧化锌。
该工艺产品纯度低一样在75%--95%之间,杂质含量高。
石家庄市龙力化工通过量年的技术研究,终于冲破低度锌土的除杂技术,打破同行业锌土不能生产99.五、99.7品级氧化锌的现状,所生产的直接法氧化锌含量能达到99.5%,白度在80以上,杂质含量相对较低。
生产工艺处于行业领先地位。
按其生产方式不同可分为间接法氧化锌、直接法氧化锌、活性氧化锌三种。
漳州市润质化工为你提供最好最全面的氧化锌间接法氧化锌的原材料是通过冶炼取得的金属锌锭或锌渣。
锌在石墨坩埚内于1000°C的高温下转换为锌蒸汽,随后被鼓入的空气氧化生成间接法氧化锌,并在冷却管后搜集得氧化锌颗粒。
3、纳米氧化锌概况：纳米氧化锌是一种面向21世纪的新型高功能高附加值的精细无机化工产品。
其粒径介于1100纳米之间，又称为超微细氧化锌。
由于晶粒的细微化，其表面电子结构和晶体结构发生转变，产生了宏观物体所不具有的表面效应、体积效应、量子尺寸效应和宏观隧道效应和高透明度、高分散性等特点。
最近几年来发觉它在催化、光学、磁学、力学等方面展现出许多特殊功能，使其在陶瓷、化工、电子、光学、生物、医药等许多领域有重要的应用价值，具有一般氧化锌所无法比较的特殊性和用途。
由于纳米氧化锌一系列的优良性和十分诱人的应用前景，因此研发纳米氧化锌已成为许多科技人员关注的核心。
漳州市润质化工。
直接法氧化锌和间接法氧化锌生产方式:直接法氧化锌为原料之间的不同在不同的含锌矿产或杂物。
氧化锌与焦炭反映,减少加热的金属锌蒸汽,被空气中的氧气氧化为氧化锌又同时,去除大部份的杂质。
直接法氧化锌颗粒粗,纯度在75%到99.5%之间。
间接法氧化锌原料是一个冶炼金属锌锭、锌渣。
锌在高温下石墨坩埚1000°C到锌蒸汽,然后由吹空气氧化生产氧化锌,冷却管搜集后氧化锌粒子。
不同硫化活性剂氧化锌对胎侧橡胶性能的影响

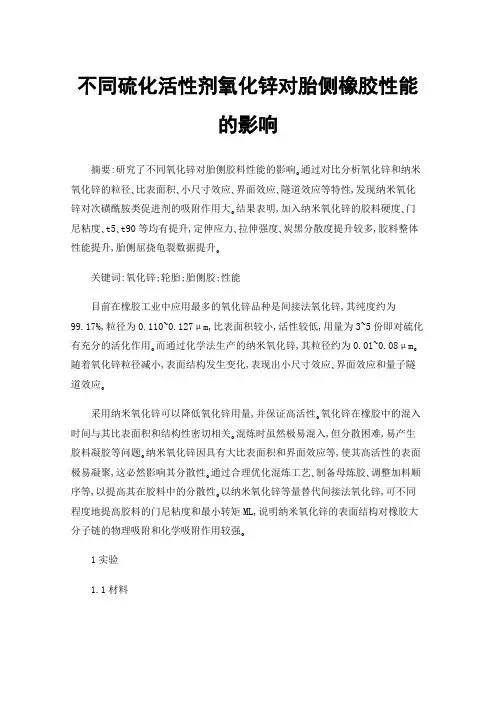

不同硫化活性剂氧化锌对胎侧橡胶性能的影响摘要:研究了不同氧化锌对胎侧胶料性能的影响｡通过对比分析氧化锌和纳米氧化锌的粒径､比表面积､小尺寸效应､界面效应､隧道效应等特性,发现纳米氧化锌对次磺酰胺类促进剂的吸附作用大｡结果表明,加入纳米氧化锌的胶料硬度､门尼粘度､t5､t90等均有提升,定伸应力､拉伸强度､炭黑分散度提升较多,胶料整体性能提升,胎侧屈挠龟裂数据提升｡关键词:氧化锌;轮胎;胎侧胶;性能目前在橡胶工业中应用最多的氧化锌品种是间接法氧化锌,其纯度约为99.17%,粒径为0.110~0.127μm,比表面积较小,活性较低,用量为3~5份即对硫化有充分的活化作用｡而通过化学法生产的纳米氧化锌,其粒径约为0.01~0.08μm｡随着氧化锌粒径减小,表面结构发生变化,表现出小尺寸效应､界面效应和量子隧道效应｡采用纳米氧化锌可以降低氧化锌用量,并保证高活性｡氧化锌在橡胶中的混入时间与其比表面积和结构性密切相关｡混炼时虽然极易混入,但分散困难,易产生胶料凝胶等问题｡纳米氧化锌因具有大比表面积和界面效应等,使其高活性的表面极易凝聚,这必然影响其分散性｡通过合理优化混炼工艺､制备母炼胶､调整加料顺序等,以提高其在胶料中的分散性｡以纳米氧化锌等量替代间接法氧化锌,可不同程度地提高胶料的门尼粘度和最小转矩ML,说明纳米氧化锌的表面结构对橡胶大分子链的物理吸附和化学吸附作用较强｡1实验1.1材料20#天然橡胶,马来西亚进口;顺丁橡胶,BR9000,齐鲁石化;炭黑N660,卡博特公司;环保油,汉圣石化(宁波)有限公司;硬脂酸,益海嘉里投资有限公司;微晶蜡,莱茵化学(青岛)有限公司;间接法氧化锌,淄博海顺锌业有限公司;纳米氧化锌,江苏万祥锌业有限公司;防焦剂CTP,山东阳谷华泰;促进剂NS､硫黄,山东尚舜化工有限公司;外观改良剂FC609,泉州市华翔化工贸易有限公司｡1.2实验配方基本配方(质量份):20#天然橡胶,40;顺丁橡胶BR9000,60;环保油V700,14;炭黑N660,55;硬脂酸SAD､微晶蜡,2.5;防老剂4020,3;外观改良剂FC609,0.4;间接法氧化锌,3;促进剂NS､硫黄､防焦剂CTP等总份数4.3｡1.3主要设备与仪器BB-2型小密炼机，日本KOELCO公司； XK-150型开炼机, 湛江机械厂；XLB-D型平板硫化机,湖州宏侨橡胶机械有限公司；门尼粘度仪MV2000,美国阿尔法公司;硬度计GT-GS-MB,高铁检测仪器有限公司｡1.4胶料试样制备及测试小配合试验在小密炼机中先进行母胶的混炼,再在开炼机上进行终胶加硫化剂｡一段在BB-2型小密炼机中进行混炼,加料顺序为:设备预热到60℃,加入生胶→促进剂､微晶蜡､硬脂酸等小料→炭黑→环保油→下料;母炼胶料停放4h后加硫化剂,二段开炼机辊距2.5mm,混炼顺序为:一段母胶→硫黄､促进剂､防焦剂等小料→下片｡试验工艺为SSM低温一步法炼胶工艺,生胶与母胶小料在密炼机中初步混炼后,取出混炼胶在XK-150型开炼机上混炼720s,下片完成混炼全过程｡2结果与讨论2.1氧化锌对比分析结果表１间接法氧化锌检测结果表２纳米氧化锌检测结果表1､表2为氧化锌对比分析结果｡为选取市售“间接法氧化锌和纳米氧化锌”,每种氧化锌分别取三个批次进行数据检测从表1和表2可以看出,间接法氧化锌和纳米氧化锌三个批次各项检测数据比较稳定,检测数据均在标准范围之内,但纳米氧化锌的筛余物(45μm)mg/kg较高,超出标准｡2.2小配合实验2.2.1小配合实验方案如表3所示,对胎侧胶配方进行调整｡纳米氧化锌2.5份替代间接法氧化锌3.0份,配方原组分保持不变｡表３胎侧配方体系氧化锌替换前后对比2.2.2小配合试验胶料性能分析添加纳米氧化锌生产的胎侧胶料t5和t90相对较长｡与间接法氧化锌相比,纳米氧化锌的粒径小､比表面积大,对次磺酰胺类促进剂的吸附作用大,因此对胶料的门尼焦烧有延迟性,焦烧时间延长约2.2%,提高了胶料的加工安全性｡胶料的硫化速度取决于活动性较大或局部自由度较大的大分子链,纳米氧化锌的加入迟滞了橡胶大分子链的运动性,降低了大分子链与硫化体系的反应能力,t90延长｡纳米氧化锌硫化胶的物理性能与其比表面积之间存在着很强的相关性,尤其是硫化胶的定伸应力､拉伸强度､拉断伸长率､硬度等性能均比间接法氧化锌胶料显著提高｡其原因可能是,纳米氧化锌随着比表面积的增大,对电子的亲合能力提高,特别是对次磺酰胺类促进剂吸附能力较强,在胶料中形成的锌盐络合物的含量增大,使交联键中多硫键减少,单硫键和双硫键增多,交联键的结构形式发生了变化,交联密度增大,硫化胶的定伸应力提高｡同时炭黑分散等级也有提升｡胶料整体性能提升,胎侧的屈挠龟裂数据提升｡3结论(1)本工作验证了间接法氧化锌和纳米氧化锌对胎侧胶料性能的影响｡结果表明,氧化锌对硫化体系的活化作用主要取决于其比表面积｡(2)与间接法氧化锌相比,纳米氧化锌的粒径小､比表面积大,有小尺寸效应､界面效应､隧道效应,尤其对次磺酰胺类的促进剂吸附作用大｡(3)加入纳米氧化锌提高活化效率;迟滞了橡胶大分子链的运动性;降低了大分子链与硫化体系的反应能力｡参考文献:[1]魏爱龙,魏廷贤,杨风伟,等.纳米氧化锌对橡胶性能的影响研究[J].橡胶工业,2001,48(9):534-537.[2]郑涛,潘超,张宁,等,钕系顺丁橡胶在缺气保用轮胎支撑胶中的应用[A].轮胎工业,2020,40(06):345-349.[3]李民军,郑涛.SSM法和传统炼胶工艺生产的胎侧胶料性能对比[J].世界橡胶工业,2016,43(5):1-4.。
氧化锌介绍
制备途径自然界的红锌矿中存在氧化锌，但纯度不高。
工业生产中使用的氧化锌通常以燃烧锌或焙烧闪锌矿的方式取得。
全球氧化锌的年产量在1000万吨左右，[1]有以下几种生产方法。
间接法间接法的原材料是经过冶炼得到的金属锌锭或锌渣。
锌在石墨坩埚内于1000 °C的高温下转换为锌蒸汽，随后被鼓入的空气氧化生成氧化锌，并在冷却管后收集得氧化锌颗粒。
间接法是于1844年由法国科学家勒克莱尔（LeClaire）推广的，因此又称为法国法。
间接法生产氧化锌的工艺技术简单，成本受原料的影响较大。
间接法生产的氧化锌颗粒直径在0.1-10微米左右，纯度在99.5%-99.7%之间。
按总产量计算，间接法是生产氧化锌最主要的方法。
间接法生产的氧化锌可用于橡胶、压敏电阻、油漆等产业。
锌锭或锌渣的重金属含量直接影响产物的重金属杂质含量，重金属含量低的产品，还可用于家畜饲料、药品、医疗保健等产业。
直接法直接法以各种含锌矿物或杂物为原料。
氧化锌在与焦炭加热反应时，被还原成金属锌被蒸汽，同时再被空气中的氧气氧化为氧化锌，以除去大部分杂质。
直接法获得的氧化锌颗粒粗，产品纯度在75%-95%之间，一般用于要求较低的橡胶、陶瓷行业。
湿化学法湿化学法大体可分为两类：酸法与氨法。
二者分别使用酸或碱与原料反应，而后制备碳酸锌或氢氧化锌沉淀。
经过过滤、洗涤、烘干和800°C的煅烧后，最终得到粒径在1~100纳米的高纯度轻质氧化锌。
酸法通常是将含锌原料与硫酸反应，得到含有重金属离子的非纯净的硫酸锌溶液。
然后经过氧化除杂、还原除杂，以及多次沉淀，除去大量的铁、锰、铜、铅、镉、砷等离子，得到纯净的硫酸锌溶液。
将此溶液与纯碱中和，得到固体的碱式碳酸锌。
碱式碳酸锌经洗涤、烘干及煅烧，得到轻质氧化锌。
酸法生产的产品质量较高。
氨法通常是用氨水及碳铵与含锌原料反应，得到锌氨络合物，然后除杂，得到合格的锌氨络合溶液，然后经过蒸氨，使锌氨络合物转换为碱式碳酸锌。
(整理)橡胶配方氧化锌粉末
氧化锌粉末氧化锌[3]（英文：Zinc Oxide），俗称锌白，化学式为ZnO，是锌的一种氧化物。
难溶于水，可溶于酸和强碱。
氧化锌是一种常用的化学添加剂，广泛地应用于塑料、陶瓷、玻璃、水泥制品、合成橡胶、润滑油、油漆、药膏、粘合剂、密封剂、颜料、食品、电池、阻燃剂等产品的制作中。
自然界中的氧化锌存在于红锌矿中，但工业生产中使用的氧化锌通常以燃烧锌或焙烧闪锌矿的方式取得。
氧化锌也是一种半导体材料。
氧化锌的能带隙和激子束缚能较大，透明度高，有优异的常温发光性能，在液晶显示器、隔热玻璃、薄膜晶体管、发光二极管等产品中均有应用。
[编辑本段]理化常数CAS编号：1314-13-2化学式：ZnO分子量：81.37外观：白色固体相对密度：5.606熔点：1975 °C（分解）沸点：2360 °C在水中溶解度：0.16 mg / 100 mL（30 °C）能带隙：3.3eV标准摩尔生成焓：-348.0 kJ / mol标准摩尔熵：43.9 J / (K ·mol)MSDS编号：ICSC 0208EU分类：对环境有害（N）警示性质标准词：R50/53（对水生生物有剧毒，可能对水生环境造成长期的不良影响）安全建议标准词：S60（物质及容器必须按危险废物放置）、S61（防止排向环境）闪点：1436 °C[编辑本段]化学性质氧化锌主要以白色粉末或红锌矿石的形式存在。
红锌矿中含有的少量锰元素等杂质使得矿石呈现黄色或红色。
氧化锌晶体受热时，会有少量氧原子溢出（800 °C时溢出氧原子占总数0.00 7%），使得物质显现黄色。
当温度下降后晶体则恢复白色。
当温度达1975 °C时氧化锌会分解产生锌蒸气和氧气。
单质碳可用于氧化锌中锌的还原，在高温条件下发生反应：·ZnO + C → Zn + CO氧化锌是一种两性氧化物，难溶于水或乙醇，但可溶于大多数酸，例如盐酸：·ZnO + 2HCl → ZnCl2 + H2O同时可以与强碱反应生成可溶性锌酸盐，例如与氢氧化钠反应：·ZnO + 2NaOH + H2O → Na2[Zn(OH)4]氧化锌在脂肪酸中可发生缓慢的反应，生成相应的羧酸盐，如油酸盐和硬脂酸盐。
最新橡胶配方氧化锌粉末精编版
2020年橡胶配方氧化锌粉末精编版氧化锌粉末氧化锌[3]（英文：Zinc Oxide），俗称锌白，化学式为ZnO，是锌的一种氧化物。
难溶于水，可溶于酸和强碱。
氧化锌是一种常用的化学添加剂，广泛地应用于塑料、陶瓷、玻璃、水泥制品、合成橡胶、润滑油、油漆、药膏、粘合剂、密封剂、颜料、食品、电池、阻燃剂等产品的制作中。
自然界中的氧化锌存在于红锌矿中，但工业生产中使用的氧化锌通常以燃烧锌或焙烧闪锌矿的方式取得。
氧化锌也是一种半导体材料。
氧化锌的能带隙和激子束缚能较大，透明度高，有优异的常温发光性能，在液晶显示器、隔热玻璃、薄膜晶体管、发光二极管等产品中均有应用。
[编辑本段]理化常数CAS编号：1314-13-2化学式：ZnO分子量：81.37外观：白色固体相对密度：5.606熔点：1975 °C（分解）沸点：2360 °C在水中溶解度：0.16 mg / 100 mL（30 °C）能带隙：3.3eV标准摩尔生成焓：-348.0 kJ / mol标准摩尔熵：43.9 J / (K · mol)MSDS编号：ICSC 0208EU分类：对环境有害（N）警示性质标准词：R50/53（对水生生物有剧毒，可能对水生环境造成长期的不良影响）安全建议标准词：S60（物质及容器必须按危险废物放置）、S61（防止排向环境）闪点：1436 °C[编辑本段]化学性质氧化锌主要以白色粉末或红锌矿石的形式存在。
红锌矿中含有的少量锰元素等杂质使得矿石呈现黄色或红色。
氧化锌晶体受热时，会有少量氧原子溢出（800 °C时溢出氧原子占总数0.00 7%），使得物质显现黄色。
当温度下降后晶体则恢复白色。
当温度达1975 °C时氧化锌会分解产生锌蒸气和氧气。
单质碳可用于氧化锌中锌的还原，在高温条件下发生反应：·ZnO + C → Zn + CO氧化锌是一种两性氧化物，难溶于水或乙醇，但可溶于大多数酸，例如盐酸：·ZnO + 2HCl → ZnCl2 + H2O同时可以与强碱反应生成可溶性锌酸盐，例如与氢氧化钠反应：·ZnO + 2NaOH + H2O → Na2[Zn(OH)4]氧化锌在脂肪酸中可发生缓慢的反应，生成相应的羧酸盐，如油酸盐和硬脂酸盐。
直接法氧化锌杂质含量介绍
直接法氧化锌按生产方式不同分为回转炉氧化锌和平炉氧化锌。
回转炉氧化锌生产含量50-80%氧化锌、含铅5-10%、含镉1-4%、含铜1%、含铁2-4%/含锰1%左右。
这种氧化锌成分复杂不能直接做成成品，次氧化锌一般用于制作湿法氧化锌的原料或锌赔砂。
平炉氧化锌颜色白度在70-80,含量在95-98%、含铅不大于0.1%、含镉不大于0.1、含铁不大于0.05%这种氧化锌产品稳定大部分用于陶瓷熔块行业和煅烧氧化锌原料。
平炉锌赔砂氧化锌含量在99%-99.5%，白度80-90、含铅不大于0.05%、含镉不大于0.05%、含铁不大于0.02%这种氧化锌用于橡胶和磷化行业。
洛阳丹柯锌业有限公司(前身“栾川锌源矿冶有限公司”)座落于省批规划的华阳产业区，位于河南省洛阳市孟津县。
洛阳丹柯锌业目前拥有两项发明专利，注册有“伏牛山(20年品牌)”和“danco”两大氧化锌品牌。
是一家生产氧化锌的厂家。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
橡胶用氧化锌广泛用于午线轮胎、斜交轮胎、传送带、胶管、胶带、胶鞋、乳胶手套等橡胶制品的生产过程中。
因此它的需求量逐渐增多。
不良商家看到商家，假冒伪劣这种产品，降低氧化锌含量。
那真的产品纯度是多少呢？
高纯度氧化锌一般指锌含量达99.9%和99.7%的氧化锌，相对密度5.606，折射率2.008-2.009,熔点1975.溶于酸、氢氧化钠、氯化铵，不溶于水、乙醇和氨水，属两性氧化物，在空气中吸收二氧化碳和水生成碳酸锌，呈黄色，加热时变黄，冷却后恢复白色。
不透过紫外线，遇硫化氢不变黑。
上面说过了该产品的一些性质，下面，给大家分享一下该产品的特点及作用，方便大家对其进行了解。
1、活性强，粒度均匀，分散性强，具有良好的促进硫化的作用，提高了硫化胶的交联密度，使硫化更彻底。
2、能较好的改善胶料粘性，提高橡胶和钢丝及帘布等骨架材料的附着力。
3、动态力学性能好，橡胶制品的变形小，生热少，耐磨好，使其有良好的耐老化性。
以上就是关于该产品的一些知识，希望对大家有所帮助。
