超临界锅炉水冷壁高温腐蚀分析及预防措施

合集下载

超超临界锅炉屏过超温分析及预防措施

超超临界锅炉屏过超温分析及预防措施

超超临界锅炉屏过超温分析及预防措施摘要:本文对某超超临界机组锅炉启动后屏式过热器某点频繁超温进行了分析,对可能产生的原因进行深入分析。

通过技术分析,排除了管壁产生氧化皮和测点故障原因,基本确定了超温的最大可能原因,并提出了一系列预防措施。

关键词:超超临界氧化皮超温某厂锅炉为东方锅炉厂制造的DG2127-29.3-Ⅱ型超超临界、变压运行,一次中间再热、单炉膛平衡通风、紧身封闭、固态排渣、全钢构架、全悬吊结构直流炉,采用两台三分仓回转式空气预热器,π型布置。

过热蒸汽额定蒸汽温度605℃再热蒸汽额定蒸汽温度623℃,机组于2020年7月11日转入商业运行。

一、事件经过该机组临修后于2022年2月6日晚点火启动,2月7日05:53分屏过出口温度逐渐升高,16:15汽轮机转速从2350升至3000转,直至2月7日16:41分,2号炉屏式过热器出口壁温测点6与周围测点(与壁温4,5,7,8相比)变化趋势一致,温度数值基本相同。

自2月7日16:41开始,在整体壁温逐渐升高过程中,屏式过热器出口壁温测点6逐渐与其他壁温拉开差距,温度数值始终高于周围壁温测点,但都保持相同变化趋势。

截止2022年4月该点超限次数共计94次,其中机组启动后超限次数占93次,其他运行期间未出现长期超温过热现象。

根据SIS壁温超限趋势及点表对应,屏过右侧壁温6点位置在右数第3屏后屏出口管段第1根管,此管道材质见下表。

表1:屏式过热器出口管段材质及动态报警温度二、超温分析2.1.钢材氧化皮产生分析受热面管材抗氧化性能。

抗氧化性能越差,氧化速度越快,其中合金内Cr含量影响最大。

Cr含量越高,其氧化速度越慢。

TP347H是奥氏体型不锈耐酸钢,Cr含量在17%-20%。

HR3C钢(SA-213TP310HCbN)是一种新型奥氏体耐热钢,Cr含量在25%以上。

各种常见管材氧化皮生长速度顺序:T91>TP347H>super304>HR3C。

氧化皮堆积管壁超温表现形式:a.随着负荷升高壁温也随之升高,并在负荷达到最大时,管壁温度也达到了最大。

660MW超临界对冲火焰锅炉水冷壁高温腐蚀原因探究

660MW超临界对冲火焰锅炉水冷壁高温腐蚀原因探究

660MW超临界对冲火焰锅炉水冷壁高温腐蚀原因探究发布时间:2021-12-31T07:50:51.086Z 来源:《电力设备》2021年第11期作者:冉江洋[导读] 预防高温腐蚀的措施几乎都是被动预防-喷涂防腐保护层,可以缓解、控制水冷壁管受高温腐蚀的侵害程度。

(中电(普安)发电有限责任公司贵州黔西南 561503)摘要:火电厂锅炉水冷壁高温腐蚀普遍存在,严重影响安全生产。

高温腐蚀是金属管壁在高温烟气环境下发生的腐蚀,会造成水冷壁管壁变薄,强度下降,容易发生爆管、泄漏等事故,进而导致机组发生非停,严重影响机组安全和经济运行,对整个电网的安全性和稳定性造成影响。

为降低氮氧化物的排放,许多火电厂不仅增加脱硝系统,还在锅炉燃烧系统配置方面采取措施,一般在锅炉燃烧器上方增加燃尽风,维持还原性气氛。

但是,增加燃尽风后容易导致燃烧器结焦,引起水冷壁高温腐蚀。

国内锅炉水冷壁腐蚀中对冲燃烧方式的锅炉水冷壁高温腐蚀现象比较严重,尤其超超临界、超临界机组对冲燃烧方式的锅炉燃烧器区域两侧水冷壁引发高温腐蚀的可能性较大。

关键词:对冲火焰锅炉;水冷壁;高温腐蚀前言在火力发电厂中,锅炉水冷壁管高温腐蚀向来是燃煤电厂存在的重大问题,直接影响锅炉正常运行,成为电厂安全运行的重大隐患。

随着锅炉大容量、高参数及低NOx燃烧技术的应用,特别是以分离燃尽风(SOFA)为代表的低NOx燃烧技术的广泛应用,高温腐蚀问题占据了锅炉燃烧问题的首位。

目前,对冲燃烧锅炉主要采用旋流燃烧器,它可卷吸高温烟气,配风强烈,炉膛热负荷易控制均匀。

锅炉采用低NOx燃烧技术后,对于燃用含硫量高于1%的燃煤后高温腐蚀问题相当普遍。

避免水冷壁管高温腐蚀和磨损的方式主要有以下两种:非表面防护方法和表面防护方法。

非表面防护方法如炉衬防护等可在某种程度上降低水冷壁腐蚀,但不能根本避免其腐蚀。

表面防护方法即覆盖一层耐腐蚀的隔离层在水冷壁受腐蚀的表面上,主要有涂刷法,电镀、热渗度法以及热喷涂法。

锅炉水冷壁高温腐蚀与预防

锅炉水冷壁高温腐蚀与预防

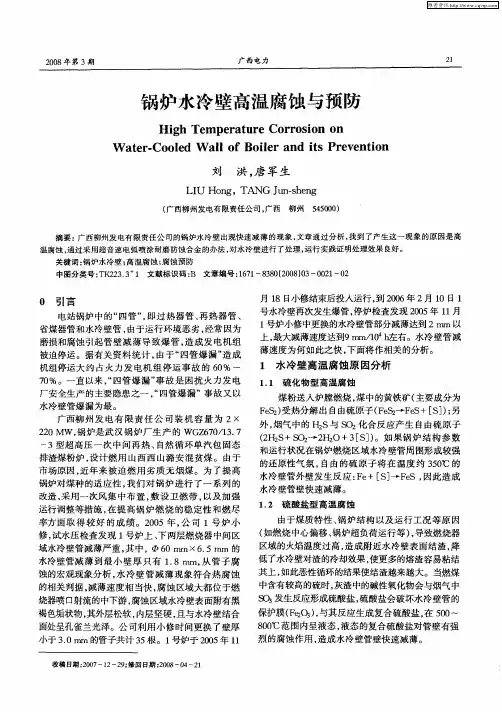

1 水 冷壁高温腐蚀原 因分析
1 1 硫 化物 型 高温腐 蚀 .
煤 粉送 入炉 膛燃烧 , 中的黄铁 矿 ( 要成 分为 煤 主 F S) 热分 解 出 自由硫原 子 ( e2 F S s )另 e2受 FS一 e +[ 3 ;
外, 烟气中的 H s与 s 2 2 0 化合反应产生 自由硫原子 (H S+S 2 '/2 22 0 - 2-0+3 S ) I [ ]。如 果 锅 炉 结 构 参 数 和运 行状 况在 锅炉 燃烧 区域 水冷 壁管周 围形 成较强 的还 原性气 氛 , 自由 的硫 原 子 将 在 温 度 约 30 的 5℃ 水 冷 壁管外 壁发 生 反 应 : e S 一 F S , 此造 成 F +[ ] e 因 水 冷 壁管壁 快速 减 薄 。
中图分类号 : K 2 . 1 文献标 识码 : 文章 编号 :6 1 3 0 2 0 )3 0 1 2 T 2 33 B 1 7 —8 8 【o 8 0 —0 2 —0
0 引 言
电站锅炉 中 的 “ 四管 ” 即 过 热 器 管 、 热 器 管 、 , 再 省煤 器 管和水 冷壁 管 , 由于运行 环 境恶 劣 , 常 因为 经 磨损和腐 蚀 引起 管 壁 减 薄导 致 爆 管 , 成 发 电机 组 造
维普资讯
20 0 8年第 3期
广西电力
2 1
锅 炉水冷壁高温 腐蚀与预 防
H i h Te pe a u e Co r so n g m r t r r o in o W a e . o e a lo ie n t e e i n t r Co l d W l f Bo l r a d is Pr v nto

月 1 小修结束后投入运行 , 20 年 2 1 8日 到 06 月 0日 1 号水 冷壁再次 发生爆 管 , 炉检 查发现 2o 停 05年 1 1月 1 号炉小修 中更换 的水冷 壁管部 分减薄达到 2n n以 - i f 上 , 大减薄 速度达到9mm/O 左右 。水冷 壁 管减 最 l4 h 薄速度为何如此之快 , 下面将作相关 的分析 。

锅炉水冷壁高温腐蚀原因及对策分析

锅炉水冷壁高温腐蚀原因及对策分析

锅炉水冷壁高温腐蚀原因及对策分析摘要:本文首先对水冷壁高温腐蚀研究情况进行简单介绍,重点研究分析锅炉水冷壁高温腐蚀的原因,在此基础上深入研究解决水冷壁高温腐蚀问题的对策,希望通过本文的研究能够更加全面的掌握关于锅炉水冷壁高温腐蚀问题的基本情况,同时也为后期更好的解决高温腐蚀问题提供参考。

关键词:锅炉;水冷壁;高温腐蚀1引言近年来随着我国经济社会的不断发展,各行业发展水平不断提高,电力行业规模也不断扩大,人们对于电厂运行的要求也愈加严格。

随着电厂运行负荷的不断增加,各种问题也频繁发生,其中锅炉水冷壁高温腐蚀就是影响电厂运行的重要问题,容易引发管爆和泄露事故。

因此在现阶段加强对于电厂锅炉水冷壁高温腐蚀的研究具有重要的现实意义,能够更加全面的掌握关于水冷壁高温腐蚀的基本情况,了解导致水冷壁高温腐蚀的各种原因,针对这些原因研究制定合理的措施进行处理预防,降低发生锅炉水冷壁高温腐蚀问题的概率,更好的保障电厂锅炉的正常运行,实现良好的电力供应,满足经济社会发展的需求,实现良好的经济社会效益。

2水冷壁高温腐蚀研究在电厂运行中,大型锅炉发生水冷壁高温腐蚀是比较普遍的,这与锅炉自身结构有密切的联系。

目前在电厂中锅炉常用的结构主要有旋流燃烧和四角切圆燃烧两种方式,前者在运行中,出口位置的煤粉会发生偏离,容易在锅炉内的某些区域形成腐蚀性气体,这样就会导致锅炉水冷壁发生高温腐蚀;而采用四角切圆的燃烧方式虽然能够强化燃烧,但是也会导致煤粉在水冷壁上贴付,长时间使用就会造成腐蚀。

通过分析大量的锅炉水冷壁高温腐蚀事故发现,水冷壁的腐蚀主要出现在高温区域,尤其是在燃烧器的中心线附近和出口位置,腐蚀尤为严重。

发生高温腐蚀的位置表面为比较松软的状态,但是腐蚀内部相对更加坚硬,腐蚀后呈现为黑褐色。

对腐蚀物质进行化验后发现,其中含有大量的硫元素。

由此判断导致锅炉水冷壁高温腐蚀的原因应该与锅炉内煤炭的燃烧不彻底有关,燃烧产生的物质与锅炉水冷壁发生反应,黏附在上面。

锅炉水冷壁高温腐蚀和防止措施

锅炉水冷壁高温腐蚀和防止措施

锅炉水冷壁高温腐蚀和防止措施锅炉水冷壁高温腐蚀和防止措施随着工业的快速发展和能源需求的增加,锅炉作为最常用的热能装置之一,在现代生产和生活中扮演着至关重要的角色。

而锅炉内部的高温水冷壁作为一种保护设备,其完好性对于锅炉的正常运行至关重要。

然而,锅炉水冷壁在长时间高温和高压环境下容易遭受腐蚀,严重影响其性能和寿命。

为了避免这种情况的发生,锅炉水冷壁需要采取一系列的防腐措施。

一、锅炉水冷壁高温腐蚀类型1. 灰渣侵蚀:锅炉燃烧产生的灰渣中含有大量腐蚀性成分,灰渣与水冷壁表面发生物理化学反应,导致水冷壁金属表面被侵蚀,进而影响其结构和性能。

2. 燃烧产物腐蚀:燃烧产物中含有大量酸性气体,例如SOx、NOx等,这些气体与水冷壁金属表面发生反应,形成酸性物质,从而引发腐蚀。

3. 燃烧沉淀腐蚀:在锅炉燃烧过程中,会产生大量沉淀物质,这些沉淀物质中含有一定的腐蚀性成分,沉淀在水冷壁上可能引发腐蚀。

二、锅炉水冷壁高温腐蚀防止措施针对锅炉水冷壁高温腐蚀问题,我们可以采取一系列的防止措施来保护水冷壁,提高其使用寿命和性能。

1. 材料选择:选择耐高温和耐腐蚀的金属材料作为水冷壁的制作材料。

常用的金属材料有SA-213T12、SA-213T22、SA-335P22等。

这些材料具有良好的抗腐蚀性和耐高温性能,能够有效抵抗锅炉高温环境下的腐蚀。

2. 表面涂层:在水冷壁表面涂覆一层耐高温和耐腐蚀的涂层,如高温耐蚀涂料。

这种涂层可以有效隔离水冷壁与高温环境之间的接触,减少腐蚀的发生。

3. 清洗保护:定期对水冷壁进行清洗,将附着在水冷壁表面的灰渣和沉淀物清除干净,以减少腐蚀的可能性。

4. 碱浸保护:通过在水冷壁上进行碱浸处理,可以形成一层保护膜,阻止腐蚀性成分进一步侵蚀水冷壁。

5. 水质控制:控制锅炉的供水水质,尽量减少其中的腐蚀性成分,以减少对水冷壁的腐蚀。

6. 锅炉操作规范:合理的运行和操作锅炉,维持合适的温度和压力,以减少对水冷壁的腐蚀风险。

锅炉水冷壁高温腐蚀的机理影响因素及预防措施

锅炉水冷壁高温腐蚀的机理影响因素及预防措施
S C IE NC E & 下E C HNO L O (〕 IN F O R M A 下IO N 丫
锅炉水冷壁高温腐蚀的机理影响因素及预防措施
李孝亮’ 金铁民z ( 1.哈尔滨电力职业技术学院。 2 . 哈尔滨电力职业技术学院) 摘 要: 随着我国电力工业建设的高速发展,大容量机组越来越多,设备结构和系统更趋于复杂化,锅炉运行中出现多种事故, 其中电站锅炉 “ 四管”爆漏事故 已成为当前威胁发电设备安全、稳定运行的突出矛盾。 关键词: 锅炉 腐蚀 措施 中图分类号:TK229.6 文献标识码:A 文章编号:1672- 3791(2007)01(b卜0019- 01 流向背火侧,这样就在向火侧形成一个较高 磨损, 工作条件非常恶劣, 使得炉管泄漏 的煤粉浓度区,背火侧的煤粉气流在水冷壁 附近形成比普通燃烧器更强的氧化性气氛。 成为一种必然,护管泄漏是电厂的一种多发 事故。研究和预防四管泄漏已成为保证火力 可能性就越大. 高硫煤产生的大量H 2s , (2)采用多切圆燃烧技术。用多切圆燃烧 发电厂安全经济运行和提高经济效益的关键 SO2, so, 原 硫 仅 坏 壁 和 子 不 破 管 的Fe2 03保 技术针对双切圆四角燃烧锅炉而言,在防止 高温腐蚀的应用中效果较为明显。 一方面, 通 问题, 因此搞清四管泄漏的机理, 并提出防范 护膜, 而且还浸蚀管子表面, 致使金属管壁不 过一次风反切圆燃烧可以平衡炉膛出口烟气 措施, 减少四管泄漏发生是一个重要的课题。 断减薄,最终导致爆管事故。 (2)给水品质的影响。 给水品质对锅护高 流速,防止形成 “ 烟气走廊” ,从而防止过热 蒸汽气温偏差。 另一方面, 一次风反向偏转可 1 主要研究内容和方法 温腐蚀的影响主要体现在水冷壁的管壁温度 以减小一次风切圆直径,使一次风射流相对 本文以水冷壁为例,分析造成电站锅炉 条件上。 若给水品质控制不严, 很容易造成水 水冷壁高温腐蚀的机理,并且总结归纳了腐 冷壁管内结垢, 这样就会增加管壁的热阻, 阻 二次风气流偏离水冷壁较远,有利于改善水 蚀的主要影响因素及其防止措施。 碍热量的传递, 从而使管壁温度上升, 加速高 冷壁表面的还原性气氛。 (3)采用变异周界风技术。采用变异周界 锅炉水冷壁爆漏的原因是多方面的,本 温腐蚀的进程。 因此, 运行时应严格控制锅炉 风技术, 使向火侧的周界风截面小于背火侧的 文十要研究形成水冷壁高温腐蚀的机理、影 的给水品质。 响因素以及预防措施。 (3)煤粉细度控制不严的影响。按照入炉 周界风截面,一方面增加了炉内燃烧所需的 使煤粉燃烧充分, 减少还原性气氛的产 煤质和燃烧调整试验的结果, 煤粉的经济细度 氧量, 2 锅炉水冷壁高温腐蚀的类型及腐蚀机 一般都控制在 12%左右。但有时由于煤质的 生; 另一方面增加了水冷壁表面的含氧量,防 理 止未燃尽的可燃物冲刷水冷壁,有利于改善 变化而造成制粉系统出力不足,运行人员将 高温腐蚀的类型及腐蚀机理. 根据高温腐 煤粉调粗以满足运行的需要或由于运行人员 水冷壁表面的还原性气氛。 (4)采用贴壁风技术。贴壁风技术是从二 蚀发生的原因及腐蚀产物成分的分析,煤粉 对控制煤粉细度的重要性认识不足,使煤粉 锅炉水冷壁高温腐蚀一般可以分为以下几种 细度增加, 从而影响锅炉水冷壁的高温腐蚀。 次风箱引出一股少量的二次风,从易形成还 原性气氛的水冷壁区域喷人,使之在水冷壁 (4)配风工况。 配风不当对锅炉水冷壁高 类型: 硫酸盐型高温腐蚀、硫化物型高温腐 蚀、氯化物型高温腐蚀以及由还原性气氛引 温腐蚀的影响有两方面: 一方面是送风不足, 附近形成一股气膜,阻挡煤粉气流冲刷水冷 壁, 改善腐蚀严重区域的贴壁烟气成分, 从而 起的高温腐蚀。 使炉内缺氧, 形成还原性气氛, 影响水冷壁的 同时, 相 硫酸盐型高温腐蚀. 对锅炉水冷壁高温腐 高温腐蚀: 另一方面是形成不良的炉内的空气 有效的防止水冷壁高温腐蚀的发牛。 对于炉膛烟温来说, 贴壁风是一股冷风, 因而 蚀的产物进行分析,发现含有大量的硫元素 动力场, 造成一次风或切圆偏斜, 从而使未懈 可以有效的抑制水冷壁管的腐蚀速度。 和碱金属元素, 它们通常以硫酸盐、 焦硫酸盐 尽的煤粉颗粒磨损水冷壁以及贴壁燃烧,加 (5)合理组织配风和强化炉内的混合。合 以及三硫酸铁钠等复合硫酸盐的形式存在。 速高温腐蚀的进程。 (5)还原性气氛。还原性气氛是由于煤粉 理的配风和强化炉内湍流混合的目的是避免 这种腐蚀产物的成分呈现规律性变化 ,由表 及里碱金属元素和硫元素逐渐递增。按水冷 出现局部还原性气氛。 若配风不良, 即使总的 在炉膛内缺氧燃烧形成的,其对锅炉水冷壁 过量空气系数a > l , 也会在水冷壁附近出现 壁受热面反应相态类型分,硫酸盐型高温腐 的腐蚀影响非常大。 一方面, 它可以渗透到水 冷壁的氧化膜中, 并发生反应, 生成疏松多孔 高浓度的还原性气氛。 蚀过程主要有两种途径: 一种是有致腐气体 而 (6)控制煤粉细度。我们知道,煤粉颗粒 SO, 参与作用下的硫酸盐熔盐腐蚀, 另一种是 的FeO, FeO 是吸附腐蚀介质的理想载体, 从而加速腐蚀的进程: 另一方面, 它对腐蚀性 较粗时, 容易造成未燃颗粒冲刷水冷壁和贴壁 碱金属的焦硫酸熔盐腐蚀。 燃烧。结果造成水冷壁磨损和壁面附近形成 硫化物型高温腐蚀。 硫化物型高温腐蚀是 气体的生成起促进作用。 (6)煤粉贴壁燃烧。如果炉内空气动力场 还原性气氛,引发高温腐蚀。试验表明〔 11], 锅炉水冷壁高温腐蚀中较为常见的类型,引 不理想, 造成一次风偏斜或切圆偏斜, 很容易 起硫化物型高温腐蚀的主要原因是腐蚀区域 当 粉 煤 细度R9 8.5%一 0 13.5%时, 水冷壁 产生煤粉贴壁燃烧现象。 煤粉贴壁燃烧很容易 管外部腐蚀比R90=6%一 烟气中含有游离态硫以及烟气呈还原性。通 8%时大的多。因 造成水冷壁高温腐蚀。 贴壁燃烧使局部水冷壁 此, 控制煤粉细度在一定程度上可以预防水 过对腐蚀产物的分析,我们发现腐蚀产物主 冷壁高温腐蚀的发生。 要是铁的氧化物和硫化物。 管壁温度急剧上升, 为高温腐蚀创造了良好的 (7)控制给水品质。控制给水品质,避免 还原性气体引起的高温腐蚀。锅炉水冷壁 管壁温度条件。同时, 贴壁燃烧产生的气流直 管内结垢, 减少热阻, 从而可以防止水冷壁管 的高温腐蚀和还原性气氛的存在有着极密切 接冲刷水冷壁管, 破坏水冷壁管的保护膜, 使 预防高温腐蚀的发生。 此外, 应 腐蚀产物不断脱落, 进而加速了腐蚀的进程。 壁温度过高, 的关系,c o 浓度大的地方腐蚀就大。CO 的 加强对运行人员的学习与管理, 综合协调电力 形成主要是 由于燃烧器供氧不足,不完全燃 生产, 避免机组长时间 超负荷运行, 这些措施 4 预防锅炉水冷壁高温腐蚀的措施 烧而形成的。 当燃烧区域缺氧时, 其波动范围 ( 1)采用浓淡风燃烧技术。浓淡风燃烧技 在某种程度上都可有效的防止高温腐蚀的发 较大, 达到3% ^- 25%, 当含氧量大于2%时. 生。 CO 含量不超过 3% 一5%,说明氧量较高时, 术可分为水平浓淡风燃烧技术和径向浓淡风 燃烧技术。水平浓淡风燃烧技术的原理为, 大部分CO 都被氧化成C0 2, 在一次风管道上安装煤粉浓缩器,一次风煤 3 结论 粉气流通过煤粉浓缩器时被分成浓淡两股, 水冷壁爆管是锅炉设备事故中比较常见 3 锅炉水冷壁高温腐蚀的影响因素 的故障之一,对锅炉危害比较大,还需要在 ( 1)煤质的影响。燃煤品质差是水冷壁高 这两股气流在水平 向上以一定的夹角喷人 实践中不断摸索,总结和积累经验。 温腐蚀的内因条件, 燃煤中高含量的硫元素 炉膛。浓煤粉气流流向向火侧,淡煤粉气流

锅炉水冷壁的高温硫腐蚀原因及对策

锅炉水冷壁的高温硫腐蚀原因及对策

锅炉水冷壁的高温硫腐蚀原因及对策摘要:为避免锅炉水冷壁烟气侧高温硫腐蚀,本文通过对腐蚀原因、机理进行分析,提出行之有效的对策措施,能有效降低锅炉水冷壁低高温硫腐蚀。

提高锅炉运行的安全可靠性。

关键词:水冷壁;燃烧器;硫腐蚀;烟气;失效1引言为了控制锅炉燃烧装置尾部排放烟气中的NOX含量,减少其后部脱硝装置的压力,以空气分级燃烧技术为特征的低氮燃烧器广泛地应用于电站锅炉。

这种燃烧器的原理是:在主燃烧区的过量空气系数维持在0.85,燃料着火后在欠氧条件下燃烧,生成具有还原性的CO气体和焦炭,抑制NOX的生成,并将NO还原。

随着上层燃烬风的补入,过量空气系数增加,未燃尽的燃料在燃尽区充分燃烧。

由于在主燃烧区为欠氧燃烧,其所形成的还原区域,使灰熔点降低,易在附近的水冷壁结焦。

特别是在燃用高硫煤时,燃烧器区域的水冷壁将出现高温硫腐蚀,使炉管失效爆管。

2水冷壁高温硫腐蚀失效的发生机理2.1腐蚀机理关于锅炉水冷壁管的硫腐蚀主要发生在烟气侧热负荷较高区域。

燃煤中硫含量高是引起水冷壁管外侧高温烟气腐蚀的主要因素,当硫含量超过1%时就容易发生硫腐蚀。

水冷壁管的硫腐蚀分硫化物腐蚀、硫酸盐腐蚀和焦硫酸盐腐蚀。

一般来说,水冷壁管的高温腐蚀是管壁附近因欠氧燃烧形成还原性气氛引起的,腐蚀速度随温度升高而增加。

即熔融状态的煤粉在炉膛水冷壁管附近开始分离,使碳和硫聚集在边界层。

由于缺氧局部形成还原性气氛,硫的燃烧和三氧化硫的形成便发生困难,因而游离态的硫和硫化物(硫化氢等),便开始与铁发生反应,使管壁产生硫化物腐蚀。

水冷壁管的高温腐蚀属严重硫化物型腐蚀,腐蚀反应包括氧化和硫化反应,其过程如下:煤粉中的黄铁矿(FeS2)受灼热分解,产生自由态的硫原子。

FeS2=FeS+S管壁周围存在一定浓度的H2S和SO2,也会生成自由的硫原子。

2H2S+SO2=2H2O+3S分解出来的硫,由于缺氧,硫的燃烧和SO3的形成比较困难,便会与管壁金属反应生成FeS。

锅炉高温腐蚀及防止措施

锅炉高温腐蚀及防止措施

锅炉高温腐蚀及防止措施锅炉的高温腐蚀主要发生在燃用高硫煤的锅炉水冷壁管和过热器管束上。

锅炉运行时在烟温大于700℃的区域内,在高温高压条件下受热面与含有高硫的腐蚀性燃料和高温烟气接触,极易发生高温腐蚀。

高压锅炉水冷壁管的硫腐蚀主要是由于煤粉中的黄铁矿(FeS2)燃烧受热,分解出自由的硫原子,产生腐蚀。

通常高压锅炉水冷壁管向火侧的正面腐蚀最快,减薄得最多,若发生爆管都在管子的正面爆开,管子的侧面减薄得较少,而管子背火侧几乎不减薄,这种腐蚀给锅炉水冷壁管造成很大威胁,严重时,往往几个月就得更换部分管段,给锅炉的安全经济运行带来很大危害。

而锅炉过热器管的高温腐蚀主要是由于液态的灰黏结在过热器管壁上而引起腐蚀。

1 高温腐蚀的主要原因1.1 燃烧不良和火焰冲刷持续燃烧不良和脉动火焰冲击炉墙时,导致燃烧不完全,在燃烧器区域附近的火焰中心处,当未燃尽的焰流冲刷水冷壁管时,由于煤粉具有一定的棱角,煤粉对管壁有很大的磨损作用,这种磨损将加速水冷壁保护层的破坏,在管壁的外露区段,磨损破坏了由腐蚀产物形成的不太坚固的保护膜,烟气介质便急剧地与纯金属发生反应,这种腐蚀和磨损相结合的过程,大大加剧了金属管子的损害过程。

1.2 燃料和积灰沉积物中的腐蚀成分燃用含硫量高的煤粉时,煤粉中的黄铁矿(FeS2)燃烧受热,分解出自由的硫原子:FeS2FeS+[S],而烟气中存在的一定浓度的H2S 与SO2化合,也产生自由硫原子:2H2S+SO22H2O+3[S]。

自由硫原子与约350℃温度的水冷壁管相遇,发生反应:Fe+[S]FeS,3FeS+5O2Fe3O4+3SO2,产生腐蚀。

其次,燃料中的硫及碱性物会在炉内高温下反应生成硫酸盐,当这些硫酸盐沉积到受热面上后会再吸收SO3,生成焦硫酸盐,如Na2S2O7和K2S2O7。

焦硫酸盐的熔点很低,在通常的锅炉受热面壁温下呈熔融状态,与Fe2O3更容易发生反应,生成低熔点的复合硫酸盐:3Na2SO4+Fe2O3+3SO32Na3Fe(SO4)3,3K2SO4+Fe2O3+ 3SO32K3Fe(SO4)3,当温度在550℃~700℃时,复合硫酸盐处于融化状态,将管壁表面的Fe2O3氧化保护膜破坏,继续和管子金属发生反应,造成过热器管的腐蚀。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

表 3 煤样元素分析与工业分析 项目 Mar Mad Aad 固定碳 Vdaf 低位发热量 全硫 St
/% /% /% FC/% /% (/ MJ/kg) /% 2 号仓 6.0 1.72 31.84 40.84 38.53 20.017 0.60 7 号仓 5.8 1.21 35.93 37.50 40.34 18.930 0.45 8 号仓 5.2 0.98 35.17 42.44 33.53 19.628 0.48
司引进三井巴布科克能源公司 (Mitsui Babcock Energy Limited)技术生产。制粉系统采用 4 台双进 双出钢球磨煤机直吹式制粉系统。燃烧器采用三井 巴布科克公司的低 NOx 轴向旋流煤粉燃烧器技 术,前后墙对冲燃烧方式,共布置 4 层,每层前后各 有 4 只喷口。在最上层煤粉燃烧器上方布置了 1 层 燃尽风,前后墙角,布置 7 只喷口。锅炉主要设计参 数及设计煤种煤质情况如表 1、表 2 所示。
为了找到避免水冷壁发生高温腐蚀,且保证 锅炉稳定、高效燃烧的运行方式,进行了不同负荷 下的燃烧调整试验。试验过程中对水冷壁贴壁处 的烟气成分进行了测试分析,测点布置在腐蚀最 为严重的 C、D 层燃烧器之间的 B 侧水冷壁中间 位置。测试仪器为 Kane9106 型烟气分析仪 (英 国)。试验过程中锅炉运行正常,机组负荷、入炉煤 煤质、炉膛出口氧量等参数稳定。 2.1 额定负荷 600 MW 工况
O2 和 CO 含量。 2.2.1 炉膛出口氧量 3.5%的工况
随着负荷的降低,入炉煤量下降,引、送风机 出力可以满足炉膛的需氧量,省煤器出口氧量也 随之增加。图 4 为省煤器出口氧量在 3.5%时的水 冷壁贴壁处的 CO 和 O2 含量的测量曲线。从图 4 中可以看出,此时水冷壁贴壁处氧量基本在 2%左 右波动,最低值也要大于 0.5%,CO 的百分含量也 明显低于 0.5%,表明该工况下的配风方式不会造 成水冷壁的高温腐蚀。
煤中的硫 60%以上以黄铁矿(FeS2)的形式存 在。煤粉燃烧时,FeS2 会受热分解,释放出自由硫 原子:
FeS2=FeS+[S] 当 水 冷 壁 周 围 存 在 一 定 浓 度 的 H2S 和 SO2 时,也会生成自由的硫原子: 2H2S+SO2=2H2O+3[S] 在还原性气氛中,[S]可以单独存在,附着在水 冷壁上。在壁温达到 350 ℃时会与 Fe 发生反应, 生成 FeS: Fe+[S]=FeS 而且这种反应速度随着壁温的升高迅速加 快。 从该电厂锅炉大修检查中发现:在水冷壁上存 在这种单质硫,而且具有一定厚度,可进一步判断 该高温腐蚀为还原性气氛造成的硫化物型高温腐 蚀。 此外,H2S 气体也可以直接对管壁进行腐蚀: H2S+Fe=FeS+H2 H2S 气体也可以与 FeO 反应: H2S+FeO=FeS+H2O 即 H2S 会破坏 Fe3O(4 Fe2O3-FeO)中的 FeO,从 而破坏 Fe3O4 的致密性,导致单质[S]进一步向内扩 散,加快腐蚀。 从上述高温腐蚀的机理可以看出,煤中硫含 量较高是发生高温腐蚀的充分条件。当煤中硫的 含量 Sar<0.4%时一般不会发生高温腐蚀,因为此时 生成的 H2S、[S]浓度较低,不会对水冷壁造成明显 的腐蚀效果;当煤中硫的含量 Sar>1%时就要注意 调整燃烧方式,合理配风,防止高温腐蚀的发生。 煤粉在缺氧条件下燃烧将生成 CO 等还原性气氛, 因此通过水冷壁贴壁处的烟气中 CO 含量大小的 测量可直接反应烟气还原性的强弱;氧气是破坏 上述还原性气氛的有效物质,因此根据烟气中氧
的含量也可判断还原性氛围是否形成。 从上面的机理分析还可以看出:对于四角切
圆燃烧的锅炉,当炉内空气动力场组织不好时,四 周水冷壁都可能发生高温腐蚀;而前后墙对冲的 锅炉,由于煤粉很难靠近前后墙水冷壁燃烧形成 还原性气氛,往往前后墙腐蚀程度要比侧墙轻很 多,或者基本不发生腐蚀。
2 从试验结果分析腐蚀原因
炉膛出口负压受到限制会导致送风机出力也 受到限制,即无法为锅炉燃烧提供充足的氧气。该 负荷下省煤器出口氧量最高只能达到 2.1%左右, 平均出口氧量为 1.67%,与设计值 3.35%(对应过 量空气系数1.19,见表 1)有较大距离,如图 2 所 示。该负荷下曾试图通过调整各层二次风风压来 调整 C、D 层燃烧器之间的氧量,使该区域腐蚀减
第 25 卷第 3 期
2008 年 9 月
ANHUI ELECTRIC POWER
63
1 高温腐蚀机理
水冷壁的高温腐蚀一般表现为硫化物型腐 蚀,即煤粉在缺氧条件下燃烧时生成原子态的硫 和硫化物,它们与金属基体铁及铁的氧化物反应, 生成铁的硫化物,造成高温腐蚀[1-5]。腐蚀严重的区 域一般位于燃烧器区域的中部和下部,腐蚀产物 呈黑褐色,外层松软,内层坚硬,在剥落硬层后,垢 状物与水冷壁的结合面处呈孔雀蓝光泽。
4.79 4.54 4.31
再热器出口蒸汽压力 /MPa
4.60 4.36 3.37
再热器进口蒸汽温度 /℃
304 299
286
ห้องสมุดไป่ตู้
再热器出口蒸汽温度 /℃
569 569
569
燃料消耗量 (/ t/h)
264.3 253.4 178.5
省煤器出口过量空气系数
1.19 1.19 1.19
注:BMCR 为锅炉最大连续蒸发量,BRL 为锅炉的额定工况。
表1 锅炉主要设计参数
表 2 设计煤种分析
名称
BMCR BRL 75%BMCR
过热蒸汽流量 (/ t/h)
1955 1862 1248
过热器出口蒸汽压力 /MPa
25.4 25.28 20.63
过热器出口蒸汽温度 /℃
543 543
543
再热蒸汽流量 (/ t/h)
1590 1510 1046
再热器进口蒸汽压力 /MPa
第 25 卷第 3 期
2008 年 9 月
ANHUI ELECTRIC POWER
65
了。特别是当燃用煤质较差的煤时,该临界点还会 提前。 2.3 入炉煤特性的影响
试验过程中对入炉煤进行取样分析,结果如 表 3 所示。从表 3 中可以看出,试验用煤总体煤质 较好,挥发分、热值较高,硫分较低,高温腐蚀倾向 较低。由于当前煤炭供应紧张,很难保证入炉煤的 品质;当燃用品质较差的煤时,特别是低挥发分、 高硫分的劣质煤时,要注意控制炉膛出口氧量,不 能低于对应负荷下的临界值,否则容易发生高温 腐蚀。
名称 收到基碳 /% 收到基氢 /% 收到基氧 /% 收到基氮 /% 收到基硫 /% 收到基灰 /% 收到基全水 /% 干燥无灰基挥发份 /% 收到基低位发热值 (/ kJ/kg)
符号 Car Har Oar Nar Sar Aar Mar Vdaf Qnet.ar
设计煤种 53.20 3.22 5.51 0.87 0.86 28.95 7.39 35.90 20 620
额定负荷下引风机出力达到最大值,炉膛出 口负压只能维持在-15 Pa 左右,有时还会出现微 正压的情况,最高正压达到 36 Pa,与常规同类型 锅炉的炉膛出口负压-100±50 Pa 有相当的距离, 如图 1 所示。建议对引风机的选型、空预器漏风与 堵灰、尾部烟道漏风、电除尘烟道阻力等情况进行 检查,保证炉膛出口在正常负压范围内运行。
第 25 卷第 3 期
64
ANHUI ELECTRIC POWER
2008 年 9 月
轻,但各种配风方式均未能达到目的。整个试验过 程中 O2 含量始终为 0,CO 的含量始终达到仪器最 大量程 2.8%,如图 3 所示。实际上,此时过量空气 系数偏低,导致炉膛里存在多处“缺氧”燃烧状态, 即整个炉膛贴壁处都处在一种还原性气氛下,如 果入炉煤中硫的含量较高就非常容易造成高温腐 蚀,这一点可从炉膛前后墙也存在轻微高温腐蚀 的实际情况中得到验证。
第 25 卷第 3 期
62
ANHUI ELECTRIC POWER
2008 年 9 月
超临界锅炉水冷壁高温腐蚀分析及预防措施
The r eason and pr otected measur es for the high temper atur e cor r osion on water cooled wall of super - cr itical boiler
图 5 省煤器出口氧量为 3.0%时的测量结果
2.2.2 炉膛出口氧量 3.0%的工况 进一步调整送风机动叶开度,改变二次风量,
使省煤器出口处氧量稳定在 3.0%左右,测试水冷 壁处的 CO 和 O2 含量,测试曲线如图 5 所示。从图 5 中可以看出,此时水冷壁贴壁处氧量较低,最大 值为 0.1%,有时还会出现 0 的情况;CO 的含量较 高,均值约 0.8%,最低在 0.6%左右。严格来说,该 工况也不会发生高温腐蚀,但已经是处于是否发 生高温腐蚀的临界点。此时如果再进一步降低炉 膛氧量的供给,水冷壁就有发生高温腐蚀的倾向
某 600 MW 前后墙对冲燃烧方式的超临界锅 炉在大修中发现两侧墙主燃烧器区域的水冷壁发 生了较为严重的高温腐蚀,在 1.5 年的运行时间里 最大腐蚀厚度接近 1 mm,炉膛的前后墙水冷壁也 有轻微的高温腐蚀现象。锅炉型号为 HG1955/25.4- YM1 型,超临界、变压运行直流锅炉,单炉膛、一次 再热、平衡通风、露天布置、固态排渣、全钢构架、全 悬吊结构 Π 型锅炉。由哈尔滨锅炉厂有限责任公
图 2 600 MW 下省煤器出口氧量
图 4 省煤器出口氧量为 3.5%时的测量结果
图 3 600 MW 下水冷壁贴壁处 CO 与 O2 含量
2.2 负荷 500 MW 工况 该负荷下,A、B 层二次风小风门开度基本处
在100%的全开位置,以提高燃烧器区域初期燃烧 需氧量,C 层小风门开度在 65%左右,D 层小风门 开度在 45%左右;通过调整送风机动叶开度来改 变锅炉送风量。试验过程中,炉膛出口负压基本维 持在-15 Pa 左右,偶尔出现微正压的运行情况,但 引风机电流有所降低,出力可以进一步提高。考虑 到试验过程中可能进一步提高省煤器出口氧量的 运行方式,因此炉膛出口负压仍设在-15 Pa 后投 自动。根据省煤器出口氧量的不同,试验分成 3.5%和3.0%两个工况,测试侧墙水冷壁贴壁处的
相关文档
最新文档
