n型冷凝泵使用说明书
LDTN系列说明书
6.3装叶轮、轴套、联轴器时，在轴的相应处应涂MoS2。装紧定轴套联轴器的螺钉时应在螺钉上涂Gy—340密封胶。
泵的使用
7.启动前的准备工作
7.1确认电动机转向是否正确（正确转向为俯视逆时针方向）。当采用点车试转向时，应事先拆除联轴器销轴，在电动机上单独进行（制造厂建议在安装篇中泵机联接前先进行电机的电气联接，然后确认转向）。
4.8.6电机轴和水泵轴找正后先把紧电机底脚螺栓密封上的定位板，接上密封水管路。若是填料密封，则装入填料，把填料环设置在对准注水孔的位置，用已套在轴上的填料压盖缓缓压紧，每根填料应平整装入，接头错开90°为宜。
4.10连接泵附助水系统的管路。
凡注水管路均应设置可用于调节流量和压力的阀门。脱汽管应均匀上升接至凝器汽上部。
拆泵，清理清除异物。
更换密封环。
更换键。
电机电流增大
或超过额定值
转速太高。
泵轴承卡住或回转键粘住。
水中含有大量颗粒物质。
核对电源频率。
拆泵更换零件。
偏小工况运行（但有损泵寿命）。
泵出口断流
水源不足。
液体中含有过量空气或蒸汽。
联轴器损坏或键破损。
叶轮卡住。
进口管道堵塞。
确认进水阀全开，检查液位。
检查进水系统是否漏汽，并予以纠正。
3.2.3出水部分：出水部分由接管、泵座等件组成；泵的传动轴从该部分的中心穿过；从泵工作部流出的液体经该部分后水平进入泵外压力管道。
泵座上设有密封函体、泄压孔、脱汽孔；泄压孔用以将轴封腔内压力减至最低；脱汽孔用以将泵筒体内的气体及时排至凝汽器。
3.2.4推力装置部分：推力装置由推力轴承、轴承体、调整螺母等组成。泵产生的轴向力由平衡毂平衡掉95%，其余残余轴向力由推力轴承承受。
150NB-110型冷凝泵
150
285
100
298
100
198
100
100
100
100
80 22.2 122
48.3
55 1.35
150N110
100 27.8 116 2980 52.7
75
Y280S-2 60
1.4
300
150
110 30.6 112
55
61
1.5
42 11.7 143
36
44
1.3
100N130 52.5 14.6 141 2980
流量Q：10-100m3/h 扬程H：12-141m

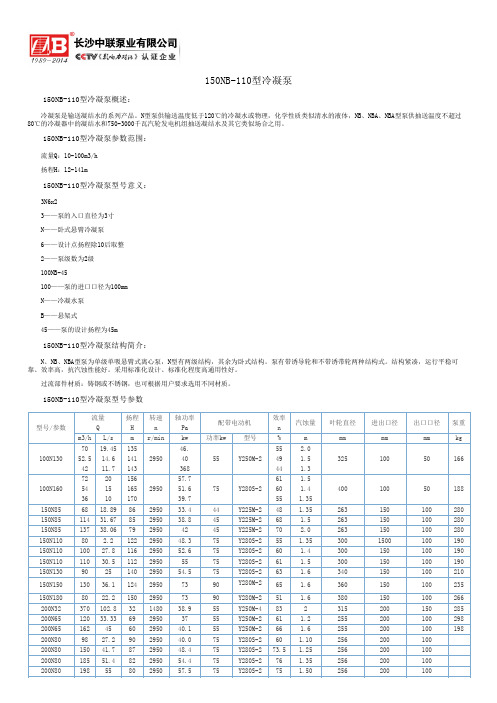

150NB-110型冷凝泵型号意义：
3N6x2 3——泵的入口直径为3寸 N——卧式悬臂冷凝泵 6——设计点扬程除10后取整 2——泵级数为2级 100NB-45 100——泵的进口口径为100mm N——冷凝水泵 B——悬架式 45——泵的设计扬程为45m
150NB-110型冷凝泵
150NB-110型冷凝泵概述：
冷凝泵是输送凝结水的系列产品。N型泵供输送温度低于120℃的冷凝水或物理，化学性质类似清水的液体，NB、NBA、NBA型泵供抽送温度不超过 80℃的冷凝器中的凝结水和750-3000千瓦汽轮发电机组抽送凝结水及其它类似场合之用。
150NB-110型冷凝泵参数范围：
65
51 83 61 66 60 73.5 76 75
汽蚀量
m 2.0 1.5 1.3 1.5 1.4 1.35 1.35 1.5 2.0 1.35 1.4 1.5 1.6
1.6
1.6 2
1.2 1.6 1.10 1.25 1.35 1.50
叶轮直径
N型冷凝泵的使用说明
N型冷凝泵的使用说明N型冷凝泵的概述:冷凝泵是输送凝结水的系列产品。
N型泵供输送温度低于120℃的冷凝水或物理，化学性质类似清水的液体。
N型冷凝泵的参数范围：流量Q：10-100m³／h扬程H：12-141mN型冷凝泵的型号意义：3N6x23——泵的入口直径为3寸N——卧式悬臂冷凝泵6——设计点扬程除10后取整2——泵级数为2级N型冷凝泵的结构说明：N型泵为单级单吸悬臂式离心泵，N型有两级结构，其余为卧式结构。
泵有带诱导轮和不带诱带轮两种结构式。
结构紧凑，运行平稳可靠、效率高，抗汽蚀性能好。
采用标准化设计、标准化程度高通用性好。
过流部件材质：铸钢或不锈钢，也可根据用户要求选用不同材质。
一、泵的安装1、开箱后检查泵和电机，如果证实没有任何因装、卸和运输过程中造成的损坏和紧固连接件松动，泵的进出口封盖完好，无污物等进入泵内，则可直接送到使用现场去安装。
2、安装泵的基础平面应用水平仪找平，待基础水泥凝固后，将泵安装在基础上，并用水平仪校正底座，应严格检查泵轴和电机轴的同心度，联轴器外圆偏移允差0.1毫米，两联轴器端面间隙一周上最大和最小的间隙差别不得超过0.3毫米。
3、泵的吸入管路和压出管路应设有支撑，不允许管路的重量直接由泵来承受，检查管路，仪表等接口处密封是否良好。
二、泵的使用1、启动1）、准备必要的工具2）、检查悬架体储油室之油位，应控制在油位计中心线2毫米左右的位置上。
3）、检查电动机的转动方向是否与泵的转向相符，严禁反转。
4）、用手转动联轴器，应感觉轻松且轻重均匀，并注意辨别泵内有无磨擦声和异物滚动等杂音，如有应设法排除。
5）、关闭吐出管道闸阀及出口压力表、排净泵内空气，使泵内和吸入管内充满液体。
6）、输送液体温度高于80℃时，泵要均匀预热，即用输送的高温液体注入泵体，打开各处的冷水管和密封室泄漏量控制旋塞，检查其流动情况及温度。
7）、启动电机（最好先点动，确认泵转动方向正确后才正式运行），打开进出口压力表，再慢慢打开出口管路闸阀到所需位置，将密封室泄漏量控制旋塞跳到适当位置。
100N-45型冷凝泵型号说明
N型冷凝泵
N型冷凝泵概述：
N型泵，系单级单吸悬臂式离心冷凝泵。
GN、GNL型泵，系两级单吸离心式冷凝泵，适用于电厂，用来抽送冷凝器中的凝结水和750～3000kw汽轮发电机组抽送凝结水或物理、化学性质类似于水的其他液体之用。
液体温度不超过80℃。
泵进口压力不高于0.6MPa。
N型冷凝泵参数范围：
流量Q 11~120m3/s
扬程H 12~143m
N型冷凝泵型号说明：
100N－45
100－泵进口口径（mm）
N－冷凝水泵
B－悬架式
45－泵的设计扬程m
GN L3－A GN L3－B
G－高吸程
N－冷凝水泵
L－立式
3－泵进口口径为3寸
A、B－两种不同叶轮外径
N型冷凝泵结构型式：
NB、NBA、GN、N型为卧式，GNL为立式。
采用滚动轴承，润滑脂润滑，轴封为填料密封，也可用机械密封。
N型冷凝泵旋转方向：
从电机端看，泵为逆时针方向旋转
N型冷凝泵主要零件材质：
泵的体过流部件泵体、泵盖、密封环、轴套的材质为铸铁，N型冷凝泵叶轮为硅黄铜，诱导轮为铝铁青铜。
轴均为优质碳素钢。
N型冷凝泵成套范围：
成套供应泵、电机、联轴器、止回阀、闸阀。
166
167
168
169。
N,Nb,Nba,gN,gNl型冷凝泵
N,Nb,Nba,gN,gNl型冷凝泵衡。
贸易顺差激增的原因在于：国际经济形势较好，国内生产能力过剩，企业出口愿望强烈。
前些年投资累计形成的加工生产能力现在逐步释放，使得国内市场竞争加剧，迫使企业努力扩大出口。
而我国出口中加工贸易比重大，较少受国内限制因素的制约，只要存在外部需求，加工贸易出口就可快速增长。
此外，出口退税政策等也刺激了经济对外需的过度依赖。
而近两年国际市场初级产品一直处于高价位，特别是近期国际油价再度暴涨，致使进口成本上升，在一定程度上降低了进口需求。
过大的贸易顺差，一方面造成贸易摩擦大量增加，人民币升值压力加大；另一方面也反映出国内需求某种程度的不足。
经济对外依存度高也加大了经济增长的风险。
造成贸易不平衡的根本原因在于我国在国际分工中的特殊地位，因而短期内迅速调整、实现贸易平衡的难度很大。
从长期来看，应通过提高自主创新能力，转变外贸增长方式，努力实现贸易平衡。
房地产行业中存在的问题需要高度重视。
房地产业是我国国民经济重要的支柱产业，房地产业的健康发展有利于国民经济的稳定运行，有利于全面建设小【NL系列立式泥浆泵】产品:【NL系列立式泥浆泵】产品简介：NL系列泥浆泵系单级单吸立式离心泵，主要部件有蜗壳、叶轮、泵座、泵壳、支撑筒、电机座、电动机等组成。
蜗壳、泵座、电机座、叶轮螺母是生铁铸造、耐腐性、耐腐蚀性较好，加工工艺方便。
叶轮为三片单园弦弯叶，选用半封闭叶轮，并采用可锻铸铁、所以强度高，耐腐蚀；加工方便，通过性好，效率高。
为了减轻重量和减少车削量、泵轴是优质碳素钢冷拉园钢制造。
泵座中装有四只骨架油封和轴套，防止轴磨损，延长轴的使用寿命。
NL系列泥浆泵可垂直或倾斜使用，占地面积小，蜗壳需埋在工作介质中工作，容易启动，不需弓I水，旋转方向应从电机尾部看是顺时针方向工作。
总机长度备有各种规格，以便使用单位根据用途因地制宜地选用。
【NL系列立式泥浆泵】型号意义：【NL系列立式泥浆泵】主要用途：1、NL系列多用液下泵系单级单吸离心泵，使用于矿山、造纸、印染、环保、石墨、云母、黄金、陶瓷、炼油、石油、化工、农场、盐场、碘场、染化、酿酒、食品、化肥、焦化选厂、建筑、大理石厂、金矿、泥浆、流沙、泥塘、污塘、污浊液送吸浓浆稠液、装料及悬浮物质的污水作业，也可作煤矿排水及含有泥块的流体。
冷凝器操作规程
引言概述：冷凝器是一种用于将气体或蒸汽冷却成液体并除去余热的设备，其操作规程对于保证冷凝器的正常运行和提高工作效率具有重要意义。
本文将对冷凝器操作规程进行详细阐述，以确保冷凝器的安全可靠运行。
正文内容：一、冷凝器操作前的准备工作1.清洁冷凝器：操作人员应定期对冷凝器进行清洁，并确保清除附着在冷凝管上的污垢和积碳。
2.确保周围环境良好：冷凝器应安放在通风良好、无火源、无腐蚀性气体和湿度较低的地方。
3.检查管道连接情况：操作人员应检查冷凝器与相关管道之间的连接情况，确保无漏气现象。
二、冷凝器的启动与停机1.启动前的检查：在启动冷凝器之前，应检查冷却介质的流量和压力是否正常，确认系统处于正常工作状态。
2.冷凝器启动：启动冷凝器前，应按照设备说明书进行正确的操作步骤，确保启动顺利。
3.冷凝器停机：在停机前，应先关闭进出口阀门，然后将冷却介质排空，最后切断电源。
三、冷凝器的运行监测与维护1.温度监测：定期检测冷凝器的进、出口温度，如发现异常，应及时排查原因。
2.压力监测：监测冷凝器内部的压力，确保在正常工作范围内。
3.润滑与维护：根据冷凝器的工作特点，定期进行润滑和维护，并更换磨损的零部件。
4.清洗管道：定期对冷却介质管道进行清洗，防止管道堵塞影响冷凝器的工作效率。
5.除尘与防腐蚀：及时清除冷凝器表面的灰尘和污垢，并进行防腐蚀处理，以延长冷凝器的使用寿命。
四、冷凝器的故障排除与维修1.故障判别：当冷凝器出现故障时，操作人员应通过检查仪表的数据、听、看等方法判定故障类型。
2.故障排除：根据故障类型，采取相应的措施进行排除，例如更换零部件、调整润滑状态等。
3.维修计划：定期制定冷凝器的维修计划，对设备进行例行性维修，以预防故障的发生。
4.故障记录：及时记录冷凝器的故障情况及排除过程，以便今后参考和分析类似故障。
五、冷凝器的安全操作注意事项1.严格遵守操作规程和安全操作程序，确保操作过程的安全。
2.确保冷凝器设备的绝缘性能正常，防止触电事故的发生。
凝泵安装使用说明书
C720-4a凝结水泵安装使用说明书目录一、技术规范、性能与要求二、泵的构造与组成三、验收、搬运、保管与安装工具四、泵的安装五、运转及操作六、维护及保养七、解体、拆卸与装配一、技术规范、性能与要求1.1冷凝水泵与电动机技术规范冷凝水泵技术规范电动机技术规范1.2轴封水要求轴封形式:填料密封水质:纯净水水压:0.1～0.2MPa 水量：6～9L/min二、泵的构造与组成请安装和使用NLTD型水泵的人员注意，在安装和使用NLTD型水泵前，先仔细阅读说明书，并妥善保管。
以下简述了泵的结构及要素，泵的结构请查阅泵的总装图。
2.1概述NLTD系列凝结水泵为立式、多级导叶式离心水泵。
水泵主体通过中间轴承座用螺栓、螺母与吐出弯管相联接，安装在带有安装底板的外筒体内、外筒体安装在地坑式基础上。
泵的结构大致分为筒体部件、筒内壳体部件、转子部件和轴封部件等。
转子部件由导轴承径向支承在筒内壳体内，轴承用泵输送的液体润滑和冷却。
轴封有填料密封或机械密封。
2.2筒体部件筒体主要由外筒体和吐出弯管组成。
外筒体兼有安装底板、吸入口的功能，吐出弯管兼有电机支座功能，内装有填料函体及轴封装置，吐出弯管下端与外筒体的安装底板相联接，经中间轴承座将泵转子部件及内壳体悬吊在泵的外筒体内。
2.3筒内壳体部件筒内壳体部件通过螺栓紧固在吐出弯管下，悬吊在外筒体内，由中间轴承座、吐出段、中段、导叶、盖板、泵体、吸入喇叭口及转子部件等构成。
密封环、导叶套、护套等零件装在中段、导叶、泵体及其它壳体的相关部位。
2.4转子部件泵转子部件由首级叶轮、次级叶轮、泵轴、联轴器、填料轴套、轴套、间隔套、轴套螺母、轴端螺母（即下轴承压盖）等零件组成。
泵轴与电机轴通过刚性联轴器联接，泵的轴向推力由电机推力轴承承受。
若泵的轴向推力由泵推力轴承承受，则泵轴与电机轴用弹性联轴器联接。
转子部件的轴向高度通过泵和电机联轴器之间的调整螺母或泵推力轴承部件的调整螺母上下调整，使叶轮出口中心与导叶、泵体的流道中心相一致。
凝结水泵变频器操作说明
凝结水泵变频器操作说明一、凝结水泵变频器控制元件说明1.QF21：模块柜A冷却风扇电源开关；2.QF22：模块柜B冷却风扇电源开关；3.QF23：模块柜C冷却风扇电源开关；4.QF31：变压器柜A冷却风扇电源开关；5.QF32：变压器柜B冷却风扇电源开关；6.FAN11：控制柜A冷却风扇；7.FAN12：控制柜B冷却风扇；8.FAN21：模块柜A冷却风扇；9.FAN22：模块柜B冷却风扇；10.FAN23：模块柜C冷却风扇；11.FAN31：变压器柜A冷却风扇；12.FAN32：变压器柜B冷却风扇；13.FU1：旁通柜供电保护熔断器；14.FU2：变压器柜照明保护熔断器；15.FU3：控制柜照明保护熔断器；16.FU4：检修用电保护熔断器；17.FU5：控制柜冷却风扇保护熔断器；18.FU6：主控箱用电熔断器；19.FU7：PLC电源保护熔断器；20.FU8：PW1电源开关保护熔断器；21.FU9：PW2电源开关保护熔断器；22.主电源开关：电源从#1机汽机MCC1A段来。
23.备用电源开关：电源从#1机汽机MCC1B段来。
24.主控电源开关：AC220V控制电源。
二、凝结水泵变频器送电步骤1、凝泵变频器低压回路送电1)在主厂房#1机直流110V1 A 、1B段母线上分别合上凝结水泵变频器直流电源一、二开关；2)在汽机MCC1A 、MCC1B段母线上分别送上凝结水泵变频器控制柜电源；3)装上凝泵变频器控制柜内的FU2~FU9熔断器；4)合上凝泵变频器控制柜内主电源开关；5)合上凝泵变频器控制柜内备用电源开关；6)按下凝泵变频器控制柜内UPS电源开关2秒，UPS灯亮；7)合上凝泵变频器控制柜内主控电源开关；8)分别合上凝泵变频器控制柜后的风扇电源小开关（QF21,QF22,QF23,QF31,QF32）。
2、凝泵变频器高压回路送电1）将凝泵变频器电源开关转热备用；2）将凝泵变频开关转热备用。
3、凝泵变频器就地启动1）在凝泵变频器控制触摸屏上检查变频器“系统就绪”闪亮；2）在凝泵变频器控制触摸屏上画面上点按“功能选择”，检查工频、变频开关在“分闸”状态；3）将变频器控制柜“远方/就地”切换开关切至“就地”；4）选择启动的凝泵，（以1A凝泵为例）点选“A泵启动”→弹出窗口，点“是”，1A凝泵变频QF4开关自动合闸→“请合高压”闪亮，等待5分钟后→在集控#1机DCS凝泵变频器控制画面上检查凝泵变频器电源开关“QF2合闸允许”亮→在DCS上合上凝泵变频器电源开关QF2→“系统等待”闪亮，等待 30秒后→“请求运行”闪亮→点“变频运行”→弹出窗口，点“是”→“A 泵变频运行”亮→给定频率。
凝泵说明书中英文
产品型号LDTNProduct Model LDTN产品名称凝结水泵Product Name Condensate Pump安装使用说明书Installation & Operation ManualSBW沈阳鼓风机集团有限公司Shenyang Blower Works Group Co., Ltd.2008年10 月October 2008目录C o n t e n t s泵的安装Pump Installation -----------------------------------------------------------------21. 产品型号、名称Product Model and Name ---------------------------------------------22. 用途及性能Purpose and Performance---------------------------------------------------23. 结构Structure -------------------------------------------------------------------------------34. 安装Installation -----------------------------------------------------------------------------55. 装配与解体Assembly and Disassembly-----------------------------------------------116. 安装（装配）过程中的注意事项Precautions during Installation--------------------12 泵的使用Pump Operation -----------------------------------------------------------------137. 启动前的准备工作Preparation before Startup----------------------------------------138. 启动与运行Startup and Operation------------------------------------------------------139. 停机Shutdown-----------------------------------------------------------------------------1410. 更换易损件Replacement of Wearing Parts------------------------------------------1511. 故障与分析Trouble and Analysis-----------------------------------------------------16泵的安装Pump Installation1.产品型号、名称Product Model and Name1.1型号（举例说明）Model (Illustration)9 L D T N B – 5 P J9—容量代号Code of capacityL D T N —立式、筒袋型、凝结水泵Vertical, barrel t ype, condensate pumpB —水力模型代号Code of hydraulic model5 —叶轮级数Stage number of impellerP —泵自身平衡轴向力Axial force balanced by pump selfJ —机械密封Mechanical Seal1.2 名称：凝结水泵Name: Condensate pump2．用途及性能Purpose and Performance2.1用途：用于火电热力系统中输送凝汽器内的凝结水。
冷凝泵工安全操作规程
冷凝泵工安全操作规程冷凝泵工作是现代工业生产中重要的设备之一，为了确保工作的安全和有效进行，必须制定相应的安全操作规程。
以下是一份冷凝泵工安全操作规程，内容大约为2000字。
第一章总则第一条为了保障冷凝泵工作的安全和高效进行，根据国家相关法律法规，结合本单位实际情况，制定本规程。
第二条冷凝泵工是指负责冷凝系统封闭维护、工艺流程的稳定性等工作的人员。
第三条冷凝泵工应具备以下基本条件：1. 具备相关的机械或电气知识，了解冷凝泵的结构、工作原理和运行规程；2. 具备一定的操作经验，熟悉冷凝泵的操作过程，能熟练操作冷凝泵设备；3. 具备较强的责任心和团队合作精神，能够妥善处理紧急情况。
第四条冷凝泵工应遵守公司的相关制度和安全管理规定，加强学习和培训，掌握新技术和新知识，提高自身安全意识和操作能力。
第五条严禁酒后或疲劳驾驶作业，严禁吸烟、吸毒等违反规章制度的行为，严禁在操作过程中玩忽职守、不负责任或擅自改变操作程序。
第二章安全操作规程第六条冷凝泵工在操作过程中，应穿戴适当的劳动防护用品，包括防护服、安全帽、防护鞋等。
对于特殊情况下的操作，还应根据需要配备相应的个人防护装备，如防护眼镜、防护手套等。
第七条操作前，冷凝泵工应认真检查冷凝泵设备是否完好，各管道是否连接稳固，压力和温度是否正常。
如发现异常情况，应及时上报并予以解决。
第八条严禁擅自操作冷凝泵设备，必须按照操作规程进行操作。
未经授权或未经培训的人员不得操作冷凝泵设备。
第九条冷凝泵工操作前，应熟悉冷凝泵的操作程序和工艺要求，了解设备的主要构造及工作原理，掌握操作过程中的注意事项和常见故障处理办法。
第十条冷凝泵工操作时应保持机器的整洁和清洁，并按照要求保养设备，加注润滑油和冷却水，并及时清理泄漏物。
第十一条冷凝泵工应严格遵守操作规程，按照设备的正常运行要求进行操作，严禁超负荷操作，一旦发现异常情况必须及时报告相关领导和技术人员。
第十二条冷凝泵工在操作过程中，应按照标准程序启动和停止设备，并严格控制和调整工作参数，确保设备的稳定运行。
