桥式起重机维修施工方案

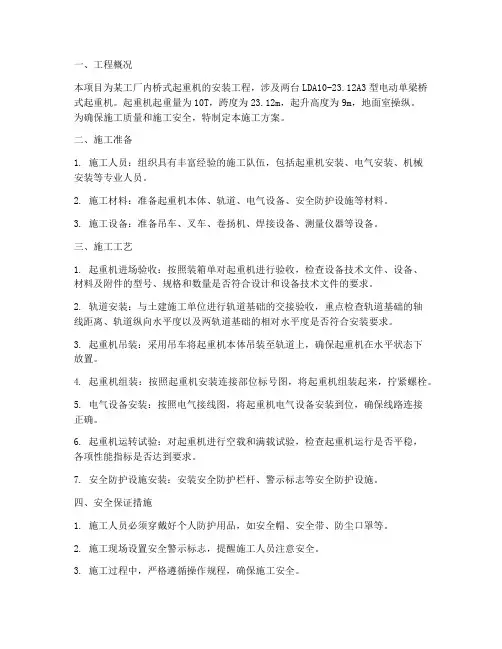

桥式起重机工程施工方案
一、工程概况本项目为某工厂内桥式起重机的安装工程，涉及两台LDA10-23.12A3型电动单梁桥式起重机。
起重机起重量为10T，跨度为23.12m，起升高度为9m，地面室操纵。
为确保施工质量和施工安全，特制定本施工方案。
二、施工准备1. 施工人员：组织具有丰富经验的施工队伍，包括起重机安装、电气安装、机械安装等专业人员。
2. 施工材料：准备起重机本体、轨道、电气设备、安全防护设施等材料。
3. 施工设备：准备吊车、叉车、卷扬机、焊接设备、测量仪器等设备。
三、施工工艺1. 起重机进场验收：按照装箱单对起重机进行验收，检查设备技术文件、设备、材料及附件的型号、规格和数量是否符合设计和设备技术文件的要求。
2. 轨道安装：与土建施工单位进行轨道基础的交接验收，重点检查轨道基础的轴线距离、轨道纵向水平度以及两轨道基础的相对水平度是否符合安装要求。
3. 起重机吊装：采用吊车将起重机本体吊装至轨道上，确保起重机在水平状态下放置。
4. 起重机组装：按照起重机安装连接部位标号图，将起重机组装起来，拧紧螺栓。
5. 电气设备安装：按照电气接线图，将起重机电气设备安装到位，确保线路连接正确。
6. 起重机运转试验：对起重机进行空载和满载试验，检查起重机运行是否平稳，各项性能指标是否达到要求。
7. 安全防护设施安装：安装安全防护栏杆、警示标志等安全防护设施。
四、安全保证措施1. 施工人员必须穿戴好个人防护用品，如安全帽、安全带、防尘口罩等。
2. 施工现场设置安全警示标志，提醒施工人员注意安全。
3. 施工过程中，严格遵循操作规程，确保施工安全。
4. 起重机吊装过程中，吊车司机、起重工、指挥员等人员应密切配合，确保吊装过程安全。
5. 起重机运转试验过程中，确保试验人员站在安全区域，避免发生意外。
五、施工进度安排1. 第1周：完成起重机进场验收和轨道安装。
2. 第2周：完成起重机吊装和组装。
3. 第3周：完成电气设备安装和起重机运转试验。

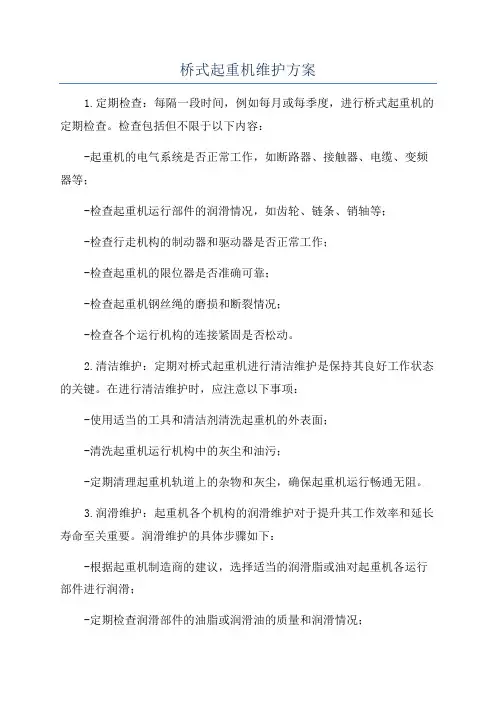

桥式起重机维护方案
桥式起重机维护方案1.定期检查：每隔一段时间，例如每月或每季度，进行桥式起重机的定期检查。
检查包括但不限于以下内容：-起重机的电气系统是否正常工作，如断路器、接触器、电缆、变频器等；-检查起重机运行部件的润滑情况，如齿轮、链条、销轴等；-检查行走机构的制动器和驱动器是否正常工作；-检查起重机的限位器是否准确可靠；-检查起重机钢丝绳的磨损和断裂情况；-检查各个运行机构的连接紧固是否松动。
2.清洁维护：定期对桥式起重机进行清洁维护是保持其良好工作状态的关键。
在进行清洁维护时，应注意以下事项：-使用适当的工具和清洁剂清洗起重机的外表面；-清洗起重机运行机构中的灰尘和油污；-定期清理起重机轨道上的杂物和灰尘，确保起重机运行畅通无阻。
3.润滑维护：起重机各个机构的润滑维护对于提升其工作效率和延长寿命至关重要。
润滑维护的具体步骤如下：-根据起重机制造商的建议，选择适当的润滑脂或油对起重机各运行部件进行润滑；-定期检查润滑部件的油脂或润滑油的质量和润滑情况；-合理安排润滑维护周期，保证润滑系统的正常运行。
4.安全维护：桥式起重机的安全是维护的首要问题。
以下是一些安全维护的注意事项：-定期检查起重机的限位器和安全装置是否正常工作；-检查起重机的悬挂装置、起重钢丝绳等部件的抗弯和抗剪强度；-检查起重机的制动器和防滑装置的工作情况；-建立并定期进行起重机的安全测试和检验。
5.人员培训：保证起重机的安全运行还需要对操作人员进行必要的培训和教育：-培训工作人员正确、安全地操作起重机；-教育工作人员关于起重机维护的基本知识和操作规范；-培训工作人员如何应对紧急情况和事故。
维护方案的制定需要根据实际情况进行调整，并采取适当的措施来满足桥式起重机的特殊要求。
通过执行维护方案，可以确保桥式起重机的正常工作和安全运行，并提高其使用寿命。
桥式起重机大修施工方案
桥式起重机大修施工方案一、前言桥式起重机是一种重要的起重设备，通常用于工厂、码头等场所。
由于桥式起重机长期使用会出现磨损和老化等现象，需要进行定期的大修施工，以确保其正常运行和安全性。
本文将介绍桥式起重机大修施工方案，包括施工准备、操作流程、安全保障等内容。
二、施工准备1. 审查现状首先，需要对桥式起重机进行全面的检查和评估，了解其当前的工作状态和存在的问题，为后续的施工工作提供依据。
2. 制定施工计划根据桥式起重机的实际情况，制定详细的大修施工计划，包括施工内容、时间安排、人员调配等。
3. 准备材料和工具确保施工过程中所需的材料和工具齐全完备，以便及时进行施工工作。
三、操作流程1. 拆卸部件首先，根据施工计划，拆下需要维修或更换的部件，如电机、钢丝绳等。
2. 清洗检修对拆卸下来的部件进行清洗检修，查找问题并进行处理，确保其正常运行。
3. 更换部件根据检修结果，对需要更换的部件进行及时更换，使用符合要求的配件。
4. 组装调试将更换好的部件重新组装到桥式起重机上，并进行调试测试，确保其正常运行和安全性。
四、安全保障1. 安全措施在整个施工过程中，严格遵守安全规定，佩戴好安全装备，确保施工人员的安全。
2. 安全检查在施工结束后，对桥式起重机进行全面的安全检查，确保其符合安全要求，可以安全投入使用。
五、总结通过本文介绍的桥式起重机大修施工方案，可以提高桥式起重机的使用效率和安全性，延长其使用寿命，实现更好的工作效果。
在实际施工过程中，还需要根据具体情况进行调整和改进，最终确保施工工作顺利完成。
双梁抓斗桥式起重机大修施工方案
双梁抓斗桥式起重机大修施工方案一、施工准备1.梁肩的拆卸：先拆卸底梁两侧的输电线路，并进行接地处理，然后使用专业设备拆卸梁肩。
2.起重机吊车的调度：根据工程需要，调配合适的起重机吊车，同时进行吊车的检修和保养，确保设备的正常运行。
3.施工材料的进场：根据施工计划和要求，将所需的材料按时进场，进行仓储和分类管理。
4.施工道路的准备：确保施工道路通畅，并在必要的地方设置标志和警示牌，以确保施工过程的安全。
二、主要施工内容1.梁体修复：对起重机的主梁进行全面检查，修复裂缝、破损等问题，并进行防腐处理，以延长梁体的使用寿命。
2.电气系统维修：对起重机的电气系统进行检查和维修，包括电缆、控制盘、电气元件等，确保电气系统的正常运行。
3.结构检测：使用超声波、磁粉探伤等方法，对起重机主要结构进行全面检测，发现隐患及时修复。
4.改造升级：根据需要，对起重机的一些功能和部件进行改造升级，提高其工作效率和安全性。
5.润滑系统维护：对起重机的润滑系统进行保养和检查，更换润滑油和滤芯等，确保起重机各部件的正常运转。
6.定期维护：对起重机的各个部位进行定期的清洗、检查和保养，确保设备的正常运行和安全使用。
三、施工流程1.梁体修复：首先对起重机的主梁进行表面清洁，然后使用超声波探伤仪对梁体进行检测，发现裂缝和损坏部位后，使用焊接和加固材料进行修补，最后进行防腐处理。
2.电气系统维修：先对电缆进行松绑和清洁，检查电缆是否存在老化、接头是否紧固等问题，发现故障后及时更换或修复。
然后对控制盘进行检查和调试，确保各个按钮和开关的正常工作。
最后对电气元件进行检查和维修，确保电气系统的稳定和可靠性。
3.结构检测：使用超声波和磁粉探伤仪对起重机的主要结构进行检测，发现裂纹、破损等问题后，进行修复和加固，确保结构的完整性和稳定性。
4.改造升级：根据需要，对起重机的一些功能和部件进行改造升级，如增加遥控功能、安装防倾倒装置等，提高起重机的工作效率和安全性。
桥式起重机维修施工方案
3、由现场施工负责人和安全员对施工起重机及吊具，周围环境安全措施和防护用品等进行检查，确认无问题，方可施工。
4、确定安装施工指挥人员，明确该指挥信号。
（二）主要安全技术措施
1、施工种作业人员持证上岗。
3、明确专人做好作业区域的警戒工作。
4、停电及通电要专人对口联络和监督。
5、高空作业人员需带工具袋，不准随意乱抛物品。
七、劳动力组织（根据工程规模配备人员数量）
人员配备：
八、工程进度表
日期
施工内容
负责人
备注
1
1
2
3
准备备件施工设备进厂整车移动二期车间北门外空场小车检修大车行动电机维修大小车车轮更换主体大梁调整端梁维接车调试安装葫芦电气安装竣工验收最新可编辑word文档三维修步骤1准备维修场地连接动力电源及维修工具
桥式起重机维修施工方案
施工单位:
使用单位:
维修日期:
一、概况
1、甲方使用单位：
2、受使用单位的委托，维修桥式起重机主体及电动葫芦共计7套。
3、乙方施工单位：
4、起重机型号（主要参数）：LH2-22.53台LH3-22.52台LH5-22.52台
（1）、起重量：吨、起升高度米、旋臂长：米
（2）、环链电动葫芦起重量：吨、起升高度米、运行速度米/分
4、计划维修期限：天／台，有遇加工件天／台，根据使用单位的情况制定维修周期。
二、 维修总体工艺流程：
11、小车组装试车。
12、整车电器电路调试。
13、起重设备移动至工位调试。
四、试车竣工
起重机试验应遵循GB/T5905规定的规范和程序
1、目测检查各机构、电器及安全装置、制动器和控制器，金属结构的连接，吊钩、钢丝绳及它们的紧固接头。
桥式门式起重机安装改造维修作业指导书
桥(门)式起重机安装改造维修作业指导书编制:审核:批准:目录一、适用范围二、引用标准三、施工准备四、门式起重机安装及改造五、桥式起重机安装及改造六、桥（门）式起重机维修及保养七、起重机安装改造维修常用几种计量器具八、安全健康、文明施工、环境保护措施及危险点预测九、施工记录一、适用范围本作业指导书适用于额定起重量不大于80t，跨度不大于34.5m的起重机械安装B级企业，承揽桥（门）式起重机安装、改造、维修及其它工作，对其进行全过程的质量控制及管理工作。
二、引用标准1.《起重机械监督检验规程》国家质量监督检验检疫总局2.《机电类特种设备安装改造维修许可规则》国家质量监督检验检疫总局3.《起重设备安装工程施工及验收规范》 GB50278-19984.《起重设备安装工程施工及验收规范》 GB50278-20125.《建筑机械使用安全技术规程》 JGJ33-20016.《工程建设安装工程起重施工规范》 HG20201-20007.《火电施工质量检验及评定标准》（汽轮机组篇）8.《电力建设施工及验收技术规范》汽轮机机组篇 DL5011-92三、施工准备3.1技术准备：3.2图纸审核?1.熟悉技术文件，设计图纸和有关资料。
2.施工图与设备、特殊材料的技术要求是否一致。
3.设计与施工主要技术方案是否相适应。
图纸表达深度能否满足施工要求。
4.能否满足生产运行安全、经济的要求和检修作业的合理需要。
5.其它有关施工中不明确的问题。
3.3开工告知开工告知于起重机械安装开工前一周，报当地的质量技术监督局特种设备监检部门备案，安装完成后由特种设备检测所检验，出具安全技术检验报告方可使用。
3.4技术交底1.施工技术交底是为了使施工人员了解起重机械、工程特点、明确施工任务、特殊操作方法、质量标准、安全措施和降低成本措施等，做到施工前心中有数。
2.施工技术交底是施工工序中的首要环节，必须严格执行，未经技术交底不能施工，谁施工谁负责。
桥式起重机施工方案
桥式起重机施工方案一、引言桥式起重机是一种重要的起重设备，在工程施工中起着至关重要的作用。
为了确保桥式起重机施工的顺利进行，需要制定一份科学合理的施工方案，从而保障施工质量，提高工作效率。
二、施工前准备在进行桥式起重机施工之前，需要进行充分的准备工作，包括但不限于以下几个方面：1.确定施工计划和时间节点，制定详细的工作计划。
2.对施工现场进行全面勘测，了解地形地貌和周围环境情况。
3.检查施工材料和设备，确保完好无损并配备齐全。
三、施工方法桥式起重机的施工方法主要包括搭设主体结构、安装吊钩系统、进行调试等步骤。
具体步骤如下：1.搭设主体结构：首先需要确定好起重机的搭设位置和方向，然后按照设计要求进行主梁和支撑结构的安装。
2.安装吊钩系统：安装主梁后，需要安装吊钩系统，包括电动机、减速器、卷扬机构等，确保安装牢固。
3.进行调试：安装完成后需要进行起重机的调试和试运行，测试各项功能是否正常，确保安全可靠。
四、注意事项在桥式起重机施工过程中，需要注意以下几个重要事项：1.严格遵守安全规定，做好安全防护工作，确保施工人员和设备的安全。
2.注重施工质量，保证各个部位的安装精度和牢固性。
3.协调施工进度，确保施工计划的顺利进行。
五、总结桥式起重机作为重要的起重设备，在工程施工中发挥着重要作用。
通过科学合理的施工方案，可以有效提高施工效率，保障施工质量。
只有严格按照规定操作，确保安全生产，才能顺利完成桥式起重机的施工任务。
以上就是关于桥式起重机施工方案的相关内容，希望能对相关从业人员有所帮助。
桥式起重机维修施工方案1
桥式起重机维修施工方案1一、前言桥式起重机是工业生产中常用的设备，但长时间使用会导致磨损和故障。
为确保桥式起重机的正常运行，需要定期进行维修和施工。
本文将介绍桥式起重机维修施工方案1，详细说明维修过程和注意事项。
二、维修过程1. 检查起重机整体运行情况在进行维修前，首先需要对桥式起重机的整体运行情况进行检查。
包括：起重机的运行轨迹是否正常、电气设备是否完好、传动装置是否灵活等。
确保起重机在维修前处于正常运行状态。
2. 拆除故障部件根据起重机的具体故障情况，拆除故障部件。
在操作拆卸过程中，要注意保护好其他部件，避免二次损坏。
3. 更换损坏部件根据检查结果，更换损坏的部件。
确保更换的部件与起重机的型号和规格相符，避免因部件不匹配导致的故障。
4. 组装在更换完部件后，按照配件安装顺序进行组装。
确保每个部件的安装位置准确，固定牢固，避免出现松动和安全隐患。
5. 调试完成组装后，需要进行起重机的调试。
检查起重机的各项功能是否正常，保证起重机的运行安全和稳定。
三、注意事项1.在维修过程中，需要做好安全防护工作，穿戴好劳动防护用具，避免发生意外事故。
2.维修过程中要注意维修方法的正确性，避免因错误操作导致额外的损失。
3.严格按照相关要求和程序进行维修施工，确保维修质量和起重机的安全性。
4.若遇到维修过程中无法解决的问题，及时寻求专业人士的帮助。
四、结语桥式起重机维修施工是一项重要的工作，只有做好维修工作，才能保证起重机的正常运行和工业生产的顺利进行。
希望本文的桥式起重机维修施工方案1可以为广大维修人员提供帮助，确保起重机的维修工作顺利进行。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
桥式起重机维修施工
方案
施工单位:
使用单位:
维修日期:
一、概况
1、甲方使用单位：
2、受使用单位的委托，维修桥式起重机主体及电动葫芦共计7套。
3、乙方施工单位：
4、起重机型号（主要参数）：LH2-22.5 3台LH3-22.5 2台LH5-22.5 2台（1）、起重量：吨、起升高度米、旋臂长：米
（2）、环链电动葫芦起重量：吨、起升高度米、运行速度米/分
4、计划维修期限：天／台，有遇加工件天／台，根据使用单位的情况制定维修周期。
二、维修总体工艺流程：
三、维修步骤
1、准备维修场地，连接动力电源及维修工具。
2、起重设备整体吊下。
3、运到指定维修位置。
4、整体放到支架上。
5、小车吊下放到维修支架上。
6、吊钩探伤测试。
7、小车机械维修更换部件，电器部件更换。
8、大车端梁机械部分维修更换，根据端梁情况是否更换，走台检查或加固。
9、组装端梁并校正。
10、大梁调整。
11、小车组装试车。
12、整车电器电路调试。
13、起重设备移动至工位调试。
四、试车竣工
起重机试验应遵循GB/T5905规定的规范和程序
1、目测检查各机构、电器及安全装置、制动器和控制器，金属结构的连接，吊钩、钢丝绳及它们的紧固接头。
2、接通电源开动起重机空载做各方向动作试验，经2-3次逐渐加载至额定起重量测量下挠度。
3、按JB/T89600-99做1.1倍动载试验，验证起重机机构和制动器功能并做运动全过程中的起动和停止。
4、按GB/T3768的规定测起重机噪音≤85分贝。
五、双方预验收及竣工验收（按国家规定执行）
六、安全要求
（一）组织措施
1、施工前现场施工负责人将安装施工方案和主要安装工艺要求向全体安装人员进行安装技术交底。
2、重温各种安装操作规程，每个人必须熟知。
3、由现场施工负责人和安全员对施工起重机及吊具，周围环境安全措施和防护用品等进行检查，确认无问题，方可施工。
4、确定安装施工指挥人员，明确该指挥信号。
（二）主要安全技术措施
1、施工人员进现场带安全帽，高空作业系好安全带。
2、特种作业人员持证上岗。
3、明确专人做好作业区域的警戒工作。
4、停电及通电要专人对口联络和监督。
5、高空作业人员需带工具袋，不准随意乱抛物品。
七、劳动力组织（根据工程规模配备人员数量）
人员配备：八、工程进度表。
